Подключение розетки 380 вольт

Рекомендации электрика

Следует придерживаться основных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
  • заведение жил проводится только вертикально или горизонтально;
  • места соединений должны находиться только в монтажных коробках;
  • для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
  • самой большой ошибкой является монтаж выключателя в разрыв ноля;
  • разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Подключение розетки с тремя фазами

Разъем используется для подачи питания на электрические приборы. Нередко используется подключение прямо на клеммы приборов.

Порядок действий:

  1. Вскрываем розетку, вводим кабель.
  2. Присоединяем жилы к контактам фаз, нуля и заземления. Присоединяем соответствующие цвета с выводами (A, B, C, L1, L2, L3). Голубой провод направляем к нейтрали, зелено-желтый – к PE.
  3. Прокладываем кабель, закрепляем его во внутренней части розетки.
  4. Загодя подготавливаем крепление розетки. Закручиваем винты.

В случае со стационарной электрической техникой используем неразрывное заземление. Для этого нам понадобится многожильный провод из меди. Сечение проводника должно быть таким же или превышать сечение жил силового кабеля.

На рисунке внизу показана схема подключения трехфазной розетки «Legrand».

Схема подключения трехфазной розетки «Legrand»

Вместе со штепсельными разъемами продаются вилки. Эти два элемента нужно покупать вместе, так как они должны подходить друг к другу. В противном случае можно купить несовместимые устройства.

Вилка подключается следующим образом:

  1. Разбираем вилку, направляем в нее гибкий кабель.
  2. Подключаем жилы фазы, нуля и защиты к штырькам.
  3. Фиксируем кабель, закрываем вилку.

На рисунке внизу показано подключение розетки к автомату. В данном случае речь идет об отводе трехфазной линии к потребителю.

Главный ввод сети с тремя фазами указан на схеме в начале этой статьи. УЗО с утечкой 30 мА ставится на входе. Если выбрать больший уровень утечки тока, уровень защиты от тока будет недостаточным. Однако меньший показатель утечки приведет к частым срабатываниям устройства. Устройство защитного отключения подключается к автомату с четырьмя полюсами, а далее — к розетке.

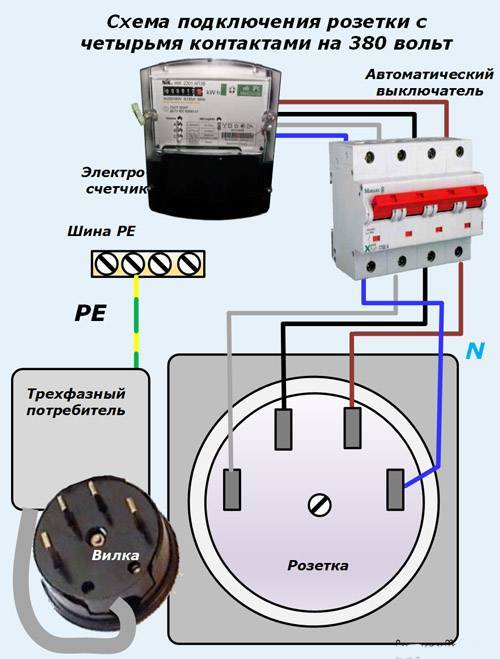

Подключение трехфазной розетки к автомату

Гнезда могут располагаться в разных местах

Однако при этом важно соблюдать принцип: три фазы, нейтраль, земля

3-х фазные розетки позволяют подключать большое количество мощных электроприборов. При этом не следует забывать, что эксплуатация сети с напряжением 380 В связана с повышенной опасностью поражения током, а потому потребует дополнительных мер безопасности.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

  1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
  2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.

    Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:

    При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

    или вот так:

    Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

    Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

    Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

  3. По способу монтажа есть три основных модификации:
    • Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.

    Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.

  4. Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
  5. Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Чтобы удостовериться в точности подключения розетки 380 вольт, рекомендуется применить мультиметр, включенный в режим измерения переменного напряжения и воспользоваться схемой. Если же вам что-то непонятно, пишите мне!

Подключение РС 32

РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).

К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.

На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.

К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.

Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.

Устройство и схема трехфазной розетки

Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.

Пример трехфазной электросхемы в доме с сетью 380 вольт

На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.

Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.

Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.

Особенности устройства

В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.

Основные элементы конструкции:

  • основание устройства;
  • сам механизм электророзетки;
  • защитная крышка приспособления;
  • уплотнительное колечко, оснащенное внутренним отверстием на 2 см.

Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:

  1. Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
  2. При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
  3. Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.

Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.

Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.

Разновидности

Все устройства делятся на несколько классов по следующим параметрам:

  1. Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
  2. Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
  3. Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Оформление разрешения

На первых этапах предстоит согласование с энергетиками:

  • допустимая мощность;
  • количество фаз;
  • тип вводной линии и прибор учета энергии;
  • тариф учета (зависит от счетчика);
  • исходя из качества изоляции домовой электросети, согласовывается схема подключения (если проводка старая, то разрешения не дадут);
  • насколько надежно произведено заземление электропроводки в доме.

Важно! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными специалистами

Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры.

Следующим этапом будет обсуждение необходимой мощности:

  • не больше 16 кВт;
  • от 16 до 50 кВт;
  • от 50 до 160 кВт.

Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, потребуется установка дополнительного трансформатора, что весьма затратно и сложно.

Дальнейший перечень необходимых документов:

  • копия паспорта (необходима для оформления договора на подключение электричества);
  • заявка на подключение к электрическим линиям;
  • идентификационный код;
  • план участка;
  • план размещения ближайшего к участку столба линии электропередач;
  • правоустанавливающий документ на жилой (нежилой) объект;
  • утвержденного полного плана жилого помещения;
  • информации о необходимой мощности и списка всех используемых электроприборов в доме (либо предполагаемого количества устройств, если дом еще не введен в эксплуатацию).

Заявление на прокладку к дому электрики, стоит написать в двух экземплярах, для того чтобы один (с визой специалиста принимающего документ) оставить у себя.

Некоторые нормы безопасности при обслуживании трехфазной сети

В основном все правила схожи с работой по обслуживанию двухпроводных систем. Однако напомнить их лишним не будет. Самое первое, что следует знать – это неоправданность производства любых ремонтных работ без наличия определенных навыков. Здесь последствия могут быть более серьезными, чем при ошибках в обслуживании 220 В. Все работы производятся исключительно при снятом с вводного автоматического или фидерного выключателя напряжении. Если он находится на улице (часто монтируется на столбе), обязательно размещение на нем запрещающей таблички «Не включать! Работают люди». Это убережет от несанкционированной подачи питания.

Довольно часто приходится выполнять работы без снятия напряжения. В этом случае обязательно использование диэлектрических перчаток, защитных очков. Инструмент, при помощи которого производится ремонт или обслуживание, должен быть исправен. Трещины или сколы на изолированных частях являются обязательным поводом к отказу от его использования.

И главное. При появлении малейших сомнений в способности выполнить планируемые работы самостоятельно, лучше оплатить работу специалиста – в итоге выйдет дешевле.

Оформление разрешительной документации для подключения

Для начала необходимо подготовить проект, в котором будет прописано оборудование, требующее более высокого, чем в обычной домашней сети, напряжения. Основываясь на характеристиках оборудования, планируемого к подключению, УК составляет технические условия, в которых прописываются сечения кабелей, параметры заземления и прочие данные, обязательные для исполнения. После этого составляется акт, в который входят отчеты сотрудников, осуществлявших проверку оборудования и подтверждающих необходимость подачи питания 380 вольт в дом.

Но есть и исключения из этих правил. Если от частного дома до ближайшей трехфазной силовой линии более 500 м, то подключение высокого напряжения невозможно – никто не даст подобного разрешения, даже при условии, что владелец самостоятельно установит дополнительные столбы. В этом случае, если подобное питание необходимо, единственным выходом остается установка генератора 380 вольт, работающего на дизельном топливе или бензине.

Зависимость углового положения заземляющего контакта и дополнительного ключа от характеристик розетки

Таблица положения заземляющего контакта

Не стали переносить таблицу в текстовую форму, чтобы не ошибиться. Просто взяли скрины из документа и уплотнили. Лишь исправили небольшую опечатку в графе с 5-ю контактами, где стоял тип розетки 2Р + N + земля, что не выглядит правдой. Следует читать: 3Р + N + земля.

  1. Дополнительный ключ представляет выступ либо выемку, способные отсутствовать. Наличие демонстрирует – это не розетка на 380 В. Вольтаж понижен, и применять это в нашем случае недопустимо. Угловое положение дополнительного ключа зависит от частоты и номинального напряжения. Один вариант предусмотрен для постоянного тока – 10 часов.
  2. Положение толстого заземляющего контакта зависит от типа розетки (авторы проверяли), номинального тока, напряжения и частоты. Не видя маркировку, по внешнему облику розетки уже заметно многое. Видите, что далеко не все числа здесь относятся к 380 В. Для рассматриваемого случая подходят группы данных:
  • Розетки типа 2Р + заземление на частоту 50 либо 60 Гц с заземляющим контактом 9 часов вне зависимости от размера номинального тока. При питании от разделительного трансформатора (гальваническая развязка) заземляющий контакт смещается на 12 часов, для постоянного тока – 8 часов.
  • Розетка типа 3Р + заземление на 50 либо 60 Гц с заземляющим контактом на 6 часов (номинал напряжений от 380 до 415, вне зависимости от тока), либо 3 часа (номинал 380 В, токи до 32 А включительно). Выделяется стандарт на повышенные частоты и токи до 32 А включительно с расположением заземляющих контактов в районе 10 и 2 часа.
  • Для типа розеток 3Р + N + земля нужно понимать, что даётся два напряжения: между фазами и относительно нейтрали. Так появляется напряжение 220/380 В. Для частот 50 и 60 Гц заземляющий контакт расположен на 6 часах, а от 300 до 500 Гц – на 2 часах.

Присутствует большая группа розеток с заземляющим контактом в положении 1 час, не попавшая в таблицу. Даже при внешнем сходстве возможно по положению заземляющего контакта либо дополнительного ключа немало сказать о розетке. Разъёмы на 380 вольт не подойдут на иной номинал, отличаются по току и частоте. Благодаря указанному делению нет возможности испортить оборудование, включив неправильно.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно , ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:


Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

  • №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
  • №2 — вдвигание конца жилы вглубь отверстия до упора;
  • №3 — установка в гнездо наконечника плоской отвертки;
  • №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений

Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В

Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита

В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

  • 2Р+РЕ — используется две фазы и один заземленный контакт;
  • 3Р+РЕ — 3 силовых кабеля и один заземленный;
  • 3Р+РЕ+N — 3 фазы, одна земля и ноль;
  • 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PEРозетка 380 3Р+РЕРозетка 3Р+РЕ+NВилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер

Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
