Плиткорез своими руками

Электрический самодельный плиткорез

Плиткорез из болгарки, изготовленный своими руками — довольно сложное, но практичное изделие. УШМ часто применяется для резки плитки, но с ее помощью трудно получить ровный разрез. Пилить некомфортно — образуется много пыли. Велик риск получить травму. Предлагаемая модернизация избавляет инструмент от перечисленных недостатков.

Изготовление электрического плиткореза не требует особых технических знаний и умений. На некоторых этапах необходимы сварочные работы, однако их объем невелик.

Потребуется:

  1. Болгарка. Необходимо использовать инструмент без повреждений корпуса, следов электрического короткого замыкания и т. п.
  2. Металлические пластины толщиной 5 мм размером примерно 15 на 6 см.
  3. Металлическое кольцо шириной 2 см внутренним диаметром равным диаметру опорного фланца болгарки. Его можно отрезать от подходящей трубы.
  4. Лист текстолита 30х20 см толщиной 2-3 см для основания плиткореза.
  5. 3 болта 10 мм, 4 гайки 10 мм, саморезы (размер подбирается в ходе изготовления).
  6. Инструменты для обработки металла (напильники, шлифмашина и т. д.)
  7. Электродрель, шуруповерт сверла по металлу различного диаметра.
  8. Электросварочный аппарат.

Задача модернизации – создать коромысловый механизм, на одном плече которого закреплена болгарка. УШМ двигается, описывая часть окружности, центром которой является ось коромысла. Амплитуда движения ограничивается 3 см над основанием и 3 см под основанием. Этого достаточно для разрезания плитки любой толщины.

Приведенное описание — один из возможных вариантов конструкции качающегося механизма. Способ его изготовления может быть другим, но принцип действия не меняется.

Изготовление:

  1. Из металлических пластин вырезаются (ножовкой или болгаркой) детали:
  • 3 шт. размером 40х45 мм. Одна из сторон 40 мм стачивается в виде полукруга, чтобы после монтажа углы не мешали вращению коромысла вокруг оси. В центре пластин просверливается отверстие 10 мм;
  • 1 шт. размером 40х100 мм – нижняя деталь коромыслового механизма, которая будет крепиться болтами к текстолитовому основанию плиткореза. Для этого проделываются два отверстия диаметром 10 мм;
  • 1 шт. размером 40х80 мм – верх качающегося механизма;
  • 1 шт. неправильной Г-образной формы. Это – рычаг коромыслового механизма. К удлиненной части будет крепиться болгарка. Противоположенная сторона будет насаживаться через просверленное отверстие на центральную ось.
  1. В металлическом кольце, которое будет надеваться на опорный фланец, вырезается участок примерно 1 см. Снаружи кольца с обоих концов удаленного участка приваривается по гайке 10 мм так, чтобы сквозь них можно было ввернуть болт. Совет: наваривать гайки проще с уже ввернутым болтом. В итоге получается хомут – при закручивании болта кольцо стягивается.
  2. Хомут приваривается к краю длинной стороны Г-образной детали.
  3. Металлические детали надеваются на центральную ось (болт 10 мм), стягиваются гайкой и свариваются таким образом, чтобы рычаг коромысла с кольцом-хомутом мог поворачиваться вокруг оси.
  4. Коромысловый механизм через отверстия нижней детали прикручивается к текстолитовому основанию.
  5. Хомут-кольцо надевается на опорный фланец болгарки. Выбирается наиболее удобное для работы положение УШМ. Хомут затягивается, фиксируя инструмент. Абразивный круг при этом не должен задевать край текстолитового основания. Сверху устанавливается защитный щиток и прихватывается сваркой.
  6. К верхней крышке коромыслового механизма приваривается небольшой крючок или уголок с отверстием. К нему крепится пружина длиной в сжатом состоянии около 5 см. Она натягивается так, чтобы болгарка заняла положение, при котором низ отрезного круга был выше основания. Второй конец пружины также крепится в отверстии небольшого уголка, который шурупом фиксируется на текстолите.

Электрический плиткорез готов. Пилят им, перемещая инструмент по линии отреза.

виды плиткорезов

Теперь, когда мы знаем о возможную альтернативу, давайте посмотрим, какие вообще плиткорезы бывают, чтоб решить, что мы сможем изготовить самостоятельно.

Самым часто используемым вариантом является ручной плиткорез. Он прекрасно справляется с керамической и клинкерной плиткой. Позволяет быстро прорезать поверхность материала и тут же его надламывать. Средняя стоимость такого приспособления составляет 1500-6000 г., Начиная от самых некачественных китайских (одноразовых) моделей и Заканчивая хорошим инструментом от именитых производителей.

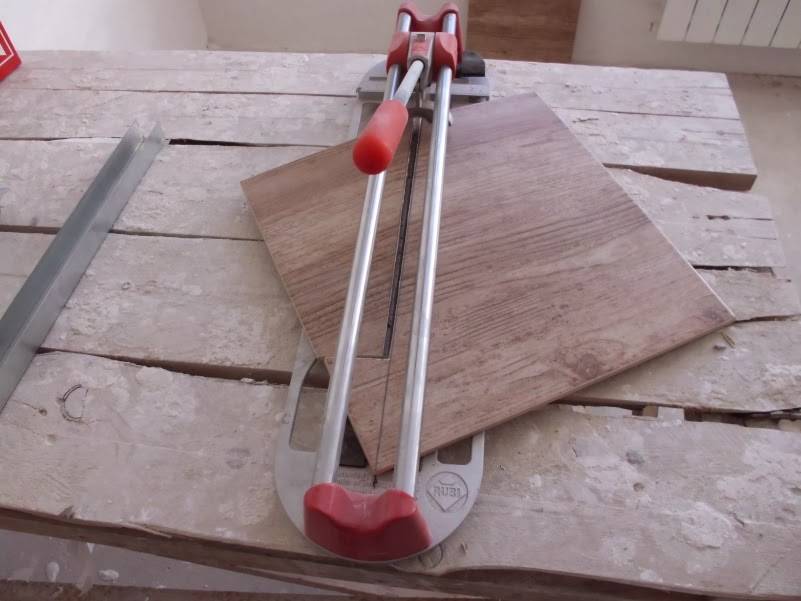

Ручной плиткорез заводского производства

Схема строения ручного плиткореза

Станина — основание плиткореза, обеспечивающее его устойчивость. К ней крепятся все прочие детали

Очень важно, чтоб эта часть была прочной и жесткой (не такой, как на фото выше), иначе при надломе плитки она будет прогибаться, что может привести к порче материала.
Излом — выпуклая полоса по центру станины, через которую плитка ломается при надавливании.
Антискользящие накладки — приклеены к станине, обеспечивают надежный контакт плитки, а также не дают ей повреждаться в твердый металл.
Направляющая — одна или две трубы, по которой перемещается каретка с режущим элементом и ручкой.
Рычаг и ломающая подошва — детали, с помощью которых мы управляем плиткорезом и осуществляем ломку керамики.
Режущее колесо — связано с рычагом, прорезает глазурь плитки при протягиваниы по ее поверхности.
Система упора — состоит из передней планки с нанесенной градуировкой и бокового элемента, позволяющего выставлять положение плитки под нужным углом.

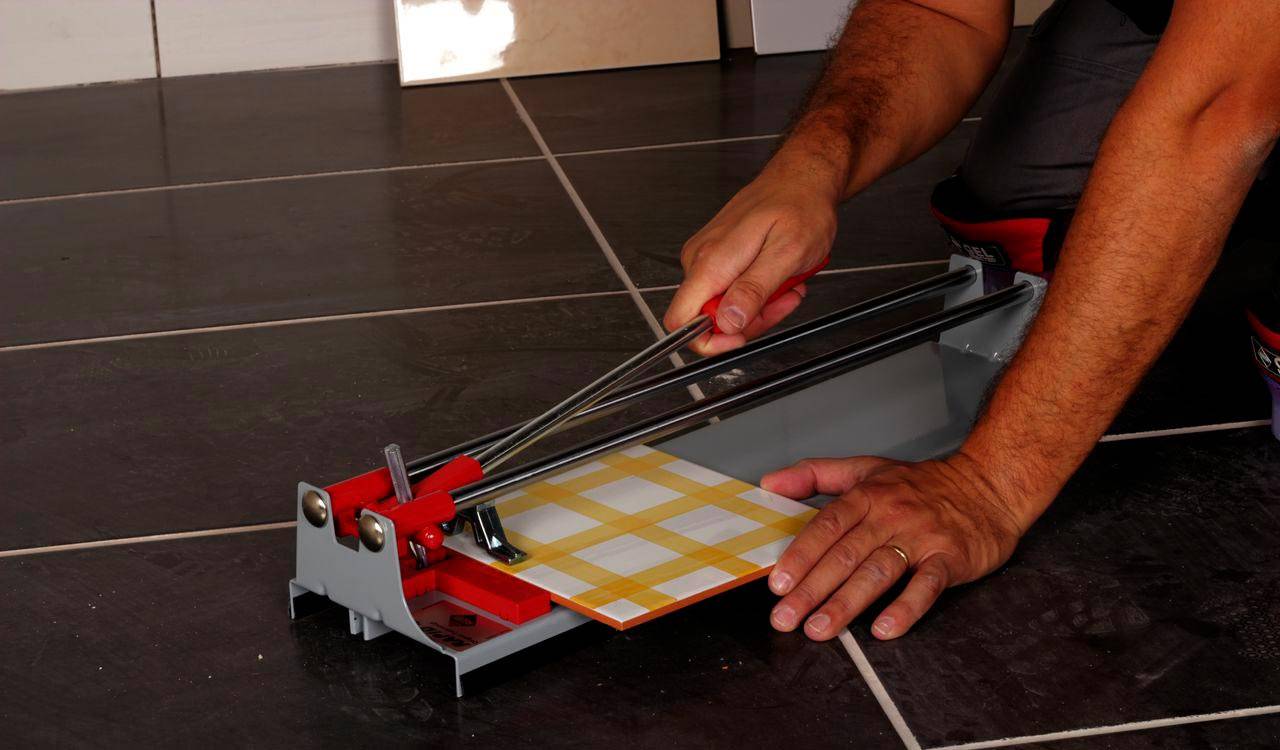

Резания плитки ручным плиткорезом Основные признаки исправно стеклорез

Мы НЕ зря так подробно остановились на конструкции ручного плиткореза, так как мастерить сегодня будем именно его.

Ручной электрический плиткорез во многом напоминает циркулярную пилу. Мы видим удобную ручку с пусковой кнопкой, систему регулировки угла наклона режущего диска щодо подошвы и электромотор. Отдельные конструкции могут оснащаться водяным охлаждением для мокрого реза. Очень удобный и компактный инструмент, однако стоит достаточно дорого. Эффективно может резать любые виды плитки, включая натуральный камень.

Интересно знать! Без надлежащего упора качество реза будет ничем НЕ лучше, сделанного простой болгаркой.

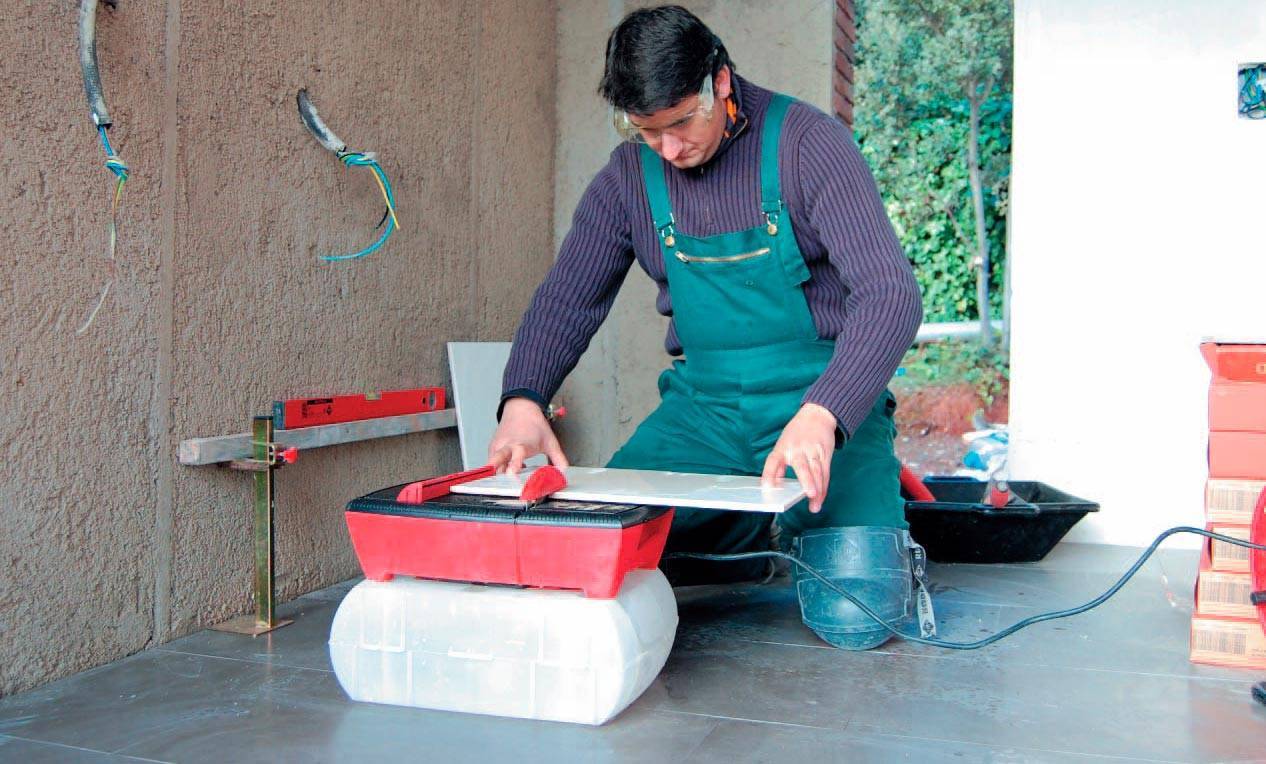

Электрический плиткорез с нижним расположение мотора. Эти инструменты недороги, но качество их реза также оставляет желать лучшего. Могут резать под углами (меняется наклон рабочей площадки).

Электрический плиткорез с нижним расположение мотора

Добиться хорошего результата можно лишь, Используя плитку размеров в пределах рабочего стола, чтобы иметь возможность упереть ее в направляющую рейку. Эта рейка перемещается вдоль рабочей поверхности и фиксируется за счет двух винтов — крайне неудобной решение, обусловленное простой конструкцией инструмента. Такие плиткорезы также используются для мокрого реза. Снизу имеется лоток, в який наливается вода до уровня, чтоб нижняя кромка диска была в нее погружен.

Вот автора! Являясь обладателем такого станка, автор статьи старался так не делать, так как в результате вода с диска летит на оператора, сидящего перед станком. Через один проход у вас будут мокрым все штаны, если не опустит верхнюю защиту. А если ее опустить, то не видно ход диска через плитку.

Еще один недостаток — это забивание керамической пыли под кожух и необходимость периодической разборки и прочистки.

Сделать подобный станок самостоятельно также можно. При этом советуем вместо поддона с водой прибор для сбора пыли пылесос.

электрический плиткорез с верхним расположение мотора — лучший инструмент для любых задач. По счет четкой фиксации и мощного мотора без сколов режет любую плитку. При мокром резе вода подается также сверху, что избавляет данный агрегат от недостатка предыдущего плиткореза.

электрический плиткорез с верхним расположение мотора

Стоят такие агрегаты больших денег, и пользуются ими в основном профессионалы. Собрать его самостоятельно также можно, о чем мы также поговорим сегодня.

Технічні характеристики

Основною деталлю ручного плиткоріз є ріжучий ролик. Згодом він може притуплятися, від цього якість різання погіршується. Не варто пробувати провести його повторну заточку, треба просто замінити ролик новим.

У дорогих моделях вказаний елемент має діамантове покриття, що збільшує термін його служби і точність проведення робіт.

Плиткорізи різних конструкцій: а — пластинчасті: 1 — плітколом- 2 — плитка кераміческая- 3 — різець для різання пліток- 4 — побідитовий резец- 5 — упор- 6 — основаніе- б — стрижневий плиткорез: 1 — стержень- 2 — пластинчаста пружина — 3 — регулювальний гвинт 4 побідитовий резец- 5 — гумовий валік- 6-направляючий куточок-в — роликовий плиткоріз: 1 — стіл-2 — рухома рамка- 3 — головка різака з роліком- 4 — кронштейн 5 — пробка- 6 — каркасних 7- рукоятка подає роліка- 8 — струбціна- 9 — вузол стопоренія- 10 — гумовий ролик.

Угломер дозволяє робити рез під будь-яким кутом. Дорогі моделі можуть мати такі функції, як запобігання крошения кромки, мікрорегуляція товщини плитки, обмеження руху ковзають лапок.

Майже всі плиткорізи мають один недолік: від краю матеріалу вони не відрізають близько 4-5 мм. В такому випадку треба використовувати болгарку або кусачки.

Види ручних плиткорізів:

  • роликові моделі;
  • механічні плиткорізи;
  • інструменти на підшипниках.

Найбільш просту конструкцію мають роликові моделі, в яких ролик зроблений з твердого сплаву, з його допомогою і проводиться різання.

Механічні моделі мають каретку високої жорсткості. Це дозволяє з їх допомогою проводити точну різання і працювати з плиткою високої міцності.

Інструмент на підшипниках використовується для різання матеріалу, товщина якого перевищує 15 мм. Він відрізняється плавністю ходу, яку забезпечують два підшипника.

Основні переваги ручного плиткоріз:

  • енергонезалежність, що дозволяє його використовувати в будь-якому місці. Даний інструмент можна використовувати при дуже високій вологості, де використання електричних моделей заборонено;
  • порівняно невеликі габаритні розміри, працювати з ним можна на будь-якому столі або на підлозі;
  • невелика вага, всього 1-2 кг, що дозволяє його легко переміщати.

Як правильно різати плитку?

Перед тим як приступити до роботи, треба надіти рукавички і захисні окуляри. Необхідно перевірити стан плиткореза. Якщо ріжучий інструмент зношений, то його треба замінити.

При роботі з ручними моделями перед початком різання на направляючу раму наносять кілька крапель олії. Спочатку лінія надрізу відзначається за допомогою маркера.

Проводити рез треба з лицьового боку, робити це треба одним швидким рухом. Різець треба пересувати двома руками рівномірно і не сильно натискати на нього. Спочатку зусилля повинне бути мінімальним, до середини плитки воно збільшується і в кінці знову зменшується. Найкраще потренуватися на непотрібної плитці, щоб навчитися правильно працювати плиткорезом.

Для поділу плитки використовуються спеціальні губки. Натискати на плитку треба рівномірно по обидва боки. Для отримання рівного краю його можна обробити шліфувальним каменем, наждачним папером або болгаркою.

Механические пликорезы

Механические плиткорезы бытовые

Если у вас не большой объем работ, а в качестве материала вы используете обычную керамическую плитку, то вам вполне хватит и механического плиткореза.

Самый простой и дешевый механический плиткорез – это старый добрый стеклорез, которым пользовались ещё наши дедушки. У него есть алмазный наконечник и выступы для захвата и надлома плитки в нужных местах. Такой плиткорез не удобен при резке, так как соскальзывает с места надреза. Нужна не дюжая сноровка, чтобы им пользоваться.

Второй по сложности устройства ручной плиткорез – кусачки. Чаще всего, такой плиткорез используется для пробивания отверстия в плитке под сантехнику, электрику и прочие коммуникации, а также для отверстий под крепежи для навесной мебели и светильников.

Для использования такого инструмента на профессиональном уровне придётся набраться опыта и «потренироваться на кошках», например, устроить бой не нужной керамики, чтобы позже выложить её мозаикой.

Плиткорезы такого типа стоят очень дёшево и при правильном использовании у опытных мастеров получается неплохой результат. Но ровного среза от такого инструмента не ждите, края обрезанной плитки придётся подшлифовать. Некоторые «мастера из народа», кстати, умудряются заменять и без того дешевые плиткорезы-кусачки, обычными кусачками – гвоздодёрами и плоскогубцами.

Механические плиткорезы станочного типа

От простого и сердитого инструмента перейдём к более современному и профессиональному оборудованию. Плиткорезы станочного типа по своему устройству имеют платформу в качестве стабильной основы, на ней закреплены плавающая опора, направляющая с кареткой, режущий ролик и лапка для разлома плитки.

Такой станок можно назвать – плиткорез для керамогранита, этот инструмент обеспечивает хорошее качество разреза, прекрасно справляется с толстой керамической плиткой и керамогранитом.

Выпускаются различные настольные плиткорезы станочного типа, но принцип действия один и тот же. В процессе работы, с помощью специального упора, на металлической платформе фиксируется плитка. Во время резки, плитка опирается на ребро инструмента (ребро приварено вдоль центральной продольной оси основания). На каретке закреплен ролик, чтобы выполнить разрез, по разметке несколько раз проводят роликом.

Посмотрите наглядный обучающий урок использования плиткореза в работе:

Виды кареток плиткореза

Модели плиткорезов эконом класса, оснащены кареткой, которая надета прямо на направляющую, выполненную из пустотелых трубок. В процессе работы, детали истираются, в результате чего, между кареткой и направляющей создается зазор (люфт) – это ухудшает качество резки.

Механизмы среднего уровня имеют нейлоновые втулки, в качестве прокладок они уменьшают силу трения, повышают износостойкость, результат – более длительный срок службы деталей. Для поддержания качественной работы, такие втулки необходимо периодически менять.

Продвинутые современные плиткорезы, оснащены подшипниками, которые обеспечивают плавность хода каретки и длительный срок службы деталей. Некоторые полупрофессиональные модели имеют направляющие из цельнометаллических стержней.

Идеал ручного плиткореза

Выбор профессионалов в области ручных плиткорезов всегда падает на инструменты класса люкс.

Подобные ручные плиткорезы могут качественно разрезать, разломить плитку вне зависимости от места и заданного угла, они имеют выносные линейки, угольники, транспортиры и т.д. Так же этот инструмент имеет отличительную способность – он может аккуратно вырезать отверстие различного диаметра. Плиткорезы подобного рода часто называют «плиткорезы для фигурной резки. Их используют на случай если нужно выложить какой-то особый узор, либо, чтобы преодолеть архитектурные препятствия во время укладки плитки. Некоторые используют их вкупе с кусачками.

Ручные плиткорезы годны к использованию на объектах с малым объемом работ, а что делать, когда объемы превышают 100-200 кв. метров, руками будет физически не справиться, либо затратить много сил на резку, и на укладку их уже не останется. Кроме того заказчик может выбрать в качестве материала для отделки крупноформатную плитку, а её вручную не нарезать. В таких случаях на помощь человеку приходят автоматизированные технологии, которые упрощают процесс резки и помогают более детально сконцентрироваться на укладке. Электрические плиткорезы в зависимости от расположения в них мотора делятся на два типа: с верхней и нижней подачей.

Делаем электрический плиткорез

Сделать электрический плиткорез своими руками гораздо проще, чем кажется. Нужно приготовить металл и режущий электрический инструмент. В качестве последнего лучше использовать болгарку. Начинают работу с изготовления рабочей поверхности. В качестве последней может выступать самый обычный стол.

Можно сварить столик самостоятельно. При этом столешница изготавливается из листа металла. Поскольку в качестве режущего элемента будет выступать круг от используемого электрического прибора, по центру рабочей поверхности должно быть углубление. Оно позволит двигаться режущему элементу и при этом не повредить платформу. Такой инструмент получится стационарным.

Статья по теме: Как заклеить треснувший унитаз

Устанавливается болгарка на крепления, которые нужно предварительно установить на платформе. Также нелишним будет установить ограничитель. Он не даст керамической плитке съезжать в процессе обрезки. Это самый простой вариант электрического плиткореза, созданного самостоятельно. Альтернативой болгарке может выступать электродвигатель.

Полученное оборудование будет напоминать циркулярную полу. Электродвигатель устанавливается под платформой плиткореза. В рабочей платформе делается разрез. После установки диска, который выступает в качестве режущего элемента, он должен на несколько сантиметров быть выше платформы. После того как оборудование будет подключено к электрической сети, начнет вращаться диск, который и делает ровный надрез на поверхности керамической плитки.

Инструмент для резки керамической плитки сделать самостоятельно достаточно просто. При этом на его создание уйдет минимум средств. Покупка же заводского оборудования обойдется в немалую сумму. А изнашивается оборудование достаточно быстро.

Самые лучшие посты

  • Африканские бусы из бумаги — подробный мастер класс с фото
  • Как правильно прикрепить смеситель к стене
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Пол из ОСБ: ЮСБ плита на лагах, USB или ЮСБИ панели, толщина и монтаж на стены, мебель своими руками, укладка
  • Монтаж крыши из профнастила на металлическом каркасе
  • Как сделать светильник из светодиодной ленты своими руками
  • Пинетки из мастики для девочки: мастер-класс с фото и видео
  • Как сшить юбку на кокетке: выкройка и схема пошива

Правила безопасности

Работа с ручным плиткорезом менее опасна, чем с электрическим аналогом. Ведь, нам не придется сталкиваться с вибрациями, шумом и вращающимся диском.

Правила безопасности:

  1. Наденьте защитный кожух, специальную обувь.
  2. Также нужно надеть очки, чтобы избежать попадания осколков от плитки в глаза.
  3. Резку нужно осуществлять в специальном месте (в мастерской либо в помещении, куда во время резки никто не зайдет).

Следует ли мочить плитку?

Многие специалисты рекомендуют мочить плитку. Делать это нужно за 1-15, часа до резки. Таким образом, удастся размягчить рабочий материал, сделать его более послушным. Такая процедура поспособствует получению ровного разлома.

Резка на себя или от себя?

В какую сторону двигать каретку, на себя или от себя? Такой вопрос возникает у многих. Кому-то удобнее работать, разрезая плитку в направлении от себя. У кого-то ровнее получается борозда, когда резка происходит по направлению к себе.

Выбирайте тот способ резки кафеля, который для вас более удобный и эффективный.

Как сделать ручной плиткорез собственноручно

Для того чтобы сделать самодельный вариант ручного плиткореза, вам понадобится перечень металлических деталей и режущий элемент. Лучше всего для этой цели взять обычный стеклорез. Необходимо снять с него головку, на которой размещен бриллиантовый резак или металлический острый ролик.

Для того, чтобы своими руками сделать ручной плиткорез, понадобятся также подшипниковые элементы, подыщите соответствующие запчасти. Для начала нужно сконструировать основу приспособления: рабочую платформу с желобом посередине и направляющие. Для этого можно взять доску и зафиксировать на ней с помощью шарнирного элемента сваренные между собой металлические планки. В центре с внутренней стороны должны быть выточены углубления, в них загоняются втулки, обеспечивающие скольжение и ограничение хода второй части плиткореза — ручки с резаком. Резак устанавливается таким образом, чтобы при фиксации ручки он доставал до кафеля и мог свободно прочертить на нем линию разреза. При нажатии плитка фиксируется на платформе, затем с помощью ручки нужно потянуть режущий элемент и можно доставать надрезанную плитку. Таким образом, сохраняется принцип действия производственной модели ручного плиткореза.

Особенности электрического плиткореза

Более совершенный и эффективный плиткорез — электрический. Сделать его своими руками несколько сложнее, поскольку требуется знание норм безопасности при работе с опасными режущими инструментами. Данное устройство работает за счет подачи электричества в мотор, который запускает режущий диск. Насадка для нарезки напоминает диск болгарки. По сути электрический плиткорез действует таким же образом. Кафель укладывается на рабочую поверхность, а затем постепенно подается навстречу быстровращающемуся алмазному диску.

Чтобы предотвратить образование большого количества пыли, электрический плиткорез должен быть оснащен емкостью для воды. Во время работы диск погружается в нее, смывая грязь и параллельно охлаждаясь, что продлевает срок службы инструмента. Электрический плиткорез обладает следующими преимуществами: • позволяет быстро обрабатывать большие объемы материала; • разрезает даже крепкий керамогранит и камень; • делает более ровный срез; • меньше изнашивается по сравнению с ручными моделями.

Несмотря на то, что электрический плиткорез можно переносить с места на место, он занимает больше пространства. К тому же стоимость ее выше, чем механического.

Как сделать электрический плиткорез самостоятельно

Электрический инструмент тоже может быть не только покупной, но и самодельный. Например, можно сконструировать плиткорез с болгарки. Чтобы сделать его своими руками. вам понадобится металл и непосредственно сам инструмент.

Для начала нужно сделать рабочую поверхность. Удобнее смастерить стационарный электрический плиткорез. В таком случае можно использовать рабочий стол с мастерской или самодельный, сварив его с нуля, используя металлические уголки. Для платформы лучше всего использовать лист металла, он должен состоять из двух половинок, посередине делается желоб, который позволяет свободно проходить диску болгарки. Именно по этой линии вы и будете ориентироваться при проведении работ по нарезке кафеля. Для установки болгарки лучше сделать над платформой специальное крепление, с помощью которого вы надежно зафиксируете инструмент в нужном положении. Для того чтобы во время распила плитка не съезжала, установите передвижной ограничитель сбоку от рабочей поверхности.

Болгарку можно установить на передвижной металлический каркас, но такой вариант сложнее обработать самостоятельно, особенно если вы новичок в этом деле. Кроме болгарки можно использовать и другие приспособления. Например, попробуйте сделать своими руками электрический плиткорез из электродвигателя. По своей сути у вас получится подобие циркулярной пилы. Двигатель крепится снизу рабочей платформы. В столешнице делается разрез, достаточный для того, чтобы диск выходил наружу на несколько сантиметров. С электросети напряжение подается на двигатель, и он запускает диск. Режущий элемент желательно использовать с алмазным напылением.

Если вы все сделаете правильно, любой из представленных инструментов, сделанных своими руками, будет работать исправно, а срезы на кафеле получатся ровными при минимальных затратах усилий.

Ограничения в работе инструмента

Считается, что ручным устройством этого типа можно разрезать только кафель толщиной до 15…16 см. При этом роликовые устройства дают минимальную силу реза, жесткая каретка обеспечивает большее воздействие, а с панелями толщиной 15…16 мм справляются только самые мощные подшипниковые модели.

Мало пригодны ручные модели для кафеля и керамогранита с рельефной поверхности. Если резак не «достал» до дна всех углублений – слой глазури не будет прорезан равномерно. Следовательно, ровного разлома можно не ожидать.

В отношении керамогранита ограничение по толщине может оказаться серьезнее: даже подшипниковые плиткорезы не всегда справляются с панелями толщиной 15…16 мм.
