Технология строительства
- Подготовка местности. Определяемся с конкретным местом проведения работ, производим разметку будущего основания, копаем котлован. Уже на этом этапе может понадобиться спецтехника. Если возводимое здание подразумевает наличие даже не самого глубокого подвала (погреба), котлован придется выкапывать по глубине подвала, с учетом толщины фундамента и подушки под ним. А так как котлован должен быть и в ширину чуть больше, чем предполагаемые габариты здания, вручную выкапывание может занять не одну неделю. Вывод — спецтехнике быть!
- Подготовка площадки занимает далеко не самое последнее место. Для избежания проблем при функциональном использовании плавающего фундамента, дно котлована необходимо тщательно выровнять. Перепады поверхности дна котлована должны быть не более 5 см. В противном случае при максимальной нагрузке на фундамент, он может начать разрушаться или дать трещину, что крайне плохо отразится на всем строении.
Дно подготовленного котлована дополнительно рекомендуется оснастить дренажной системой и выстелить геотекстилем. Это позволит сохранить подушку из песка и щебня от размывания грунтовыми водами.
Подушка под монолитную плиту. Подушка, как правило, выполняется из щебня, песка (крупнозернистого) и грунта, возможен вариант использования и их смеси. Песок и щебень (смесь) насыпаются слоем от 10 до 40 см. Здесь все зависит от качества грунта и предполагаемой толщины фундамента. Подготовленная подушка обязательно промачивается водой и тщательно утрамбовывается.
Если есть желание утеплить фундамент, то начинать это делать нужно уже на данном этап по следующей технологии. На подготовленную подушку укладывается плотная полиэтиленовая пленка, а затем слой экструзивного пенополистирола. Данный утеплитель предназначен для использования специально с монолитными фундаментами. Выпускается он как отечественными, так и зарубежными производителями, но принципиальной разницы между ними нет.
- Начинается подготовка к заливке плавающего фундамента. Для начала производится изготовление опалубки. Делать ее лучше всего из ламинированной доски для того, чтобы была возможность повторного использования, да и край фундамента будет ровнее, что облегчит монтаж утеплителя по бокам фундамента. Между собой доски крепятся обычными саморезами, а для того, чтобы опалубка не «разъехалась» в процессе заливки бетона, в землю вбиваются колышки на расстоянии порядка 50−100 см.
- Начинается самое ответственное в технологии обустройства плавающего фундамента. Производится заливка опалубки бетоном. Делается это не сразу на всю глубину. Рассмотрим вариант фундамента для одноэтажного дома, возводимого из пеноблоков. Толщина фундаментной плиты должна быть порядка 30 см. Заливается сначала около 10 см бетона, после частичного подсыхания бетона производится армирование будущей плиты. Сетка из стальных прутьев плетется на нескольких уровнях, соединяясь между собой специальной проволокой. Сваркой пользоваться в данном случае — не очень хорошая идея, так как крепление проволокой может обеспечить определенную гибкость конструкции, а сварка лишь создаст дополнительное напряжение в местах стыков арматуры.
Далее, производится заливка оставшегося пространства бетоном
Здесь важно обратить внимание на непрерывность процесса. Только фундамент под легкий каркасный летний домик можно заливать частями. Для капитального строения очень важно залить фундамент сразу полностью
Здесь на помощь придется призвать спецтехнику, так как только бетонный строительный миксер способен обеспечить качественно промешанный раствор в большом количестве
Для капитального строения очень важно залить фундамент сразу полностью. Здесь на помощь придется призвать спецтехнику, так как только бетонный строительный миксер способен обеспечить качественно промешанный раствор в большом количестве
Не менее важна и плотность бетонной смеси. Для того чтобы плита плавающего фундамента имела максимальную крепость, необходимо использовать специальную трамбовочную технику. В конце поверхность плиты проверяется уровнем на наличие неровностей. Если таковые имеются — исправляем. Если все нормально, плита оставляется в покое до затвердения.
Для того чтобы получить качественную монолитную плиту, после всех проделанных работ плита укрывается пленкой приблизительно на две недели. В течение этих дней необходимо периодически увлажнять плиту водой. Это даст более качественное отвердение фундамента.

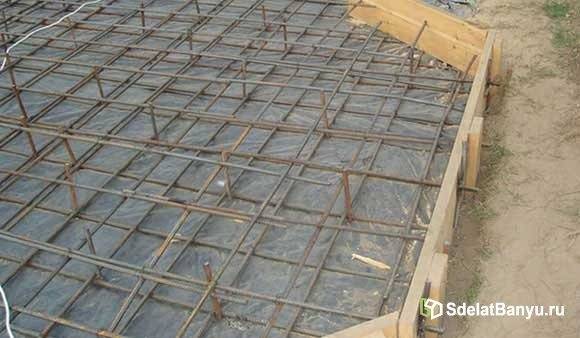

Установка опалубки и армирующего каркаса
Традиционный фундамент, который будет плавать, требует дополнительной установки армирующего каркаса. Армирование фундамента выполняется следующим образом:
- Нижний уровень состоит из прутьев толщиной в 10 мм, установленных по периметру основания.
- Верхний уровень устанавливается аналогичному предыдущему, прутья обвязываются при помощи П-образных фиксаторов.
- Под несущими стенами прутья укладываются с минимальным шагом.
Верхний уровень армирующего пояса монтируется на хомуты для повышения прочности готовой конструкции.
Для обустройства опалубки рекомендуется использовать полистирольные листы, щиты из фанеры и досок. Высота бортика опалубки должна превышать высоту фундамента на 10 см. Щиты фиксируются к стенкам котлована, уплотняются бумагой, картонными листами или толем.
По верхней части опалубки укладывается шнур для контроля заливки, одна сторона которого надежно фиксируется к элементам опалубки.
Вариант монолитного плавающего фундамента
Что же представляет из себя этот вид фундамента? Говоря по-простому, это плита из железобетона, свободно расположенная на подушке (основании) из сыпучих строительных материалов.
- Такой вид плавающего фундамента выбирают при строительстве достаточно тяжелых сооружений, выполненных из камня, бетонных блоков или кирпича.
- Другое, возможно знакомое вам название, – заливной фундамент. Его делают, применяя чистый раствор, без использования крупных камней, а в качестве наполнителей подойдут гравий либо щебень мелкого и среднего размера.
Для устройства такого фундамента понадобится опалубка. Самым подходящим оборудованием в процессе уплотнения считается вибратор, он заметно улучшает качества бетона. Хочется отметить, что такой фундамент не требует большой толщины основания, достаточно даже 40 см.
Схема устройства бетоносмесителя.
Вот что важно – размер и форма плавающего плитного фундамента должен иметь точное соответствие параметрам строения. Итак, с чего же начать устройство плавающего фундамента своими руками? Технология устройства плавающих фундаментов предусматривает первоначальные действия по укладке подушки (основания) под фундамент
Итак, с чего же начать устройство плавающего фундамента своими руками? Технология устройства плавающих фундаментов предусматривает первоначальные действия по укладке подушки (основания) под фундамент.
Для этого вам понадобится щебень, грунт, крупнозернистый песок либо их смесь. Толщина основания должна быть примерно 40 см.
Далее приступайте к изготовлению щитовой опалубки высотой 30 см. Для ее устройства подойдут любые ровные доски, которые необходимо закрепить при помощи колышек с наружной стороны. Расстояние между ними не должно превышать полутора метров.
Еще один важный момент предусматривает заливку ребер жесткости. Для их устройства выкапываются канавки и на их дно укладывается толь или рубероид. Это необходимо для удержания влаги в растворе.
Плитный плавающий фундамент подлежит обязательному армированию. Проводится оно после окончания предварительных работ. Для этого по всему основанию раскладывается арматура. Равномерность – основное требование при выполнении этих работ. И не забудьте, что вдоль канав тоже укладывается арматура.
После этих процедур можно переходить к заливке фундамента бетоном. Какие материалы используются в качестве армирующих элементов?
Схема заливки бетонного фундамента.
Это могут быть толстая проволока, прутья (металлические), небольшие отрезки труб (железных), профиль и так далее.
Смесь для заливки плавающего фундамента готовится из портландцемента М400. Он смешивается со щебнем в отношении 1 к 2. При использовании крупного песка отношение будет выглядеть по другому – 1:1:1.
Прочность вашего фундамента будет зависеть и от такого фактора, как качество перемешивания
Поэтому обратите на этот процесс особенное внимание.
После окончания заливки поверхность плиты утрамбовывается и выравнивается при помощи уровня. Если есть необходимость для выравнивания некоторых участков, нужно добавить раствор.
Лучше всего, если на этом этапе работ вам будет кто-нибудь помогать, так как выполнять эту процедуру вдвоем – намного удобнее. Используйте в работе длинное правило. Сделать его можно своими руками или приобрести готовый заводской вариант (алюминиевый).
- Очень важный момент – заливку фундамента нужно выполнять одномоментно. При имеющихся сомнениях на этот счет лучше залить всю площадь, но не полностью, а наполовину. Продолжить можно будет на следующий день. Категорически не рекомендуется выполнять заливку плиты частями.
- После того как заливка закончена, поверхность готовой плиты укрывается любым листовым материалом либо пленкой. 14 дней в таком состоянии будет достаточно. Не забывайте время от времени делать процедуру увлажнения фундамента, тогда его отвердение будет более качественным и правильным.
- После отвердевания демонтируется опалубка, а на ее месте осуществляется кладка кирпичного цоколя. Так же как и при устройстве других видов фундамента, цоколь оснащается специальными отверстиями для вентиляции подпольного пространства.
При отсутствии вентиляции – вам грозит появление плесени. Размер вентиляционных отдушин должен быть не менее 15х15 см, а их расположение целесообразно на расстоянии 15 см над землей.
Выполнить устройство плавающего фундамента возможно своими руками, но существует возможность воспользоваться услугами профессиональных компаний. Примерная цена выполнения таких работ составляет 4000 рублей за кв. м.
Технология строительства плавающего фундамента
Мы подробно разобрали какие виды плавающего фундамента бывают, какие имеют преимущества и недостатки, из чего состоят. Теперь давайте пошагово разберем этапы строительства плавающего фундамента для дома.
Вы имеете готовый проект здания, значит пора приступать. Проведите разведку местности, выясните на какой глубине находятся грунтовые воды. Место, где будет стоять дом, не должно иметь резкого перепада высот. Как вам уже известно, плавающий фундамент подходит для большинства неблагоприятных грунтов, кроме глинистой почвы в случае с ленточным.
Пошаговая инструкция строительства плавающего фундамента:
Проведите разметку. Для этого понадобятся шнур, уровень, рулетка и прямоугольный треугольник из деревянных реек с катетами 30х40 см. Наметьте один из углов, установите там колышек и треугольник. По одной стороне треугольника отмеряйте ширину, а по второй длину дома, вбейте 2 и 3-й колышки. Определите осевые линии, вставьте 4-й колышек. Проверить правильность разметки можно рулеткой: обе диагонали должны быть одинаковой длины, допускается разница не более 2 см.
В зависимости от того, какой тип фундамента был выбран, вы роете котлован необходимой глубины, разравниваете и трамбуете дно.
По углам проложите дренажные трубы с уклоном, чтобы избежать насыщения почвы влагой.
Проложите коммуникации: канализацию, водопровод.
По всей поверхности котлована проведите укладку геотекстиля, оставив выпуск от плиты не менее 1 метра.
Укладка подушки из песка. Песок нужно класть слоями, плотно трамбуя каждый из них. Оптимальная толщина песчаной подушки — это 20 см, но допускается и меньшее значение — минимум 10 см.
Подушка из щебня. Используйте щебень фракции 20-40. Насыпьте один слой, утрамбуйте, после засыпайте следующий. Итоговая толщина должна быть 10-20 см
Важно заметить, что слой щебня необходим, если грунтовые воды на вашем участке находятся выше 1,5 метра, в остальных случаях он не обязателен.
«Подбетонка». Собирается опалубка, после на слой щебня укладывается «подбетонка» — слой бетона толщиной 5-7 см
Для этого подойдет бетон B 15.
После застывания бетона вся поверхность покрывается гидроизоляцией: рулонной или обмазочной. Предварительно необходимо устранить все неровности «подбетонки», чтобы гидроизоляция не повредилась.
Укладка утеплителя из полистирола слоем в 10 см.
Начните сборку арматурной решетки из арматуры диаметром 10-12 мм с ячейками размером не больше, чем 30х30 см, в идеале 20-25. Шаг сетки возле несущих стен делается меньше, чем на остальном каркасе, чтобы добиться большей прочности. Для более тяжелых зданий используется арматура 16 мм.
Установите опалубку из пенополистирола — это послужит еще и как теплоизоляция торца, залейте плиту бетоном B В классическом варианте — это 40-45 см. Но так как мы установили утеплитель, то толщина плавающей плиты в итоге получится 35 см. Заливка осуществляется за один подход. Если нет возможности сделать все сразу, то необходимо заливать бетон равномерными горизонтальными слоями. Категорически запрещено проводить заливку отдельных секторов плиты, так как впоследствии из-за этого возникнут трещины. Рекомендуется обработать гидроизоляцией торцы, чтобы добиться максимального срока эксплуатации.
После высыхания плавающий фундамент готов. По технологии бетон полностью высыхает за 28 суток при температуре 5-10°С. Бетон необходимо смачивать водой каждые 4 часа, чтобы избежать трещин, особенно в жаркую погоду. На второй день смочите 3 раза, а на 3-й утром и вечером.
Как видите, если все учесть и подойти к строительству плавающего фундамента со знанием дела, то его возможно сделать своими руками вместе с 2-3 помощниками. Если вы не уверены в своих силах, то лучше обратиться к профессионалам, ведь лучше один раз заплатить, чем очень долго сожалеть.
Виды фундаментов в строительстве
В строительстве существуют несколько видов фундаментов. Каждый из них предназначается для конкретного случая. Расскажем о каждом из них более подробно: Ленточный фундамент. Наиболее распространен в малоэтажном и частном домостроении. Они представляют собой бетонную ленту с армированием. Располагается он по периметру всего здания. Данный фундамент отлично подходит для домов с предусмотренными подвалами и гаражами. На таком фундаменте можно строить как тяжелые кирпичные дома, так и легкие из дерева. В первом случае он будет заглублен, а для возведения легких сооружений сильного углубления не требуется.
Столбчатый фундамент. Название говорит само за себя. Его возводят размещая столбы в углах здания и в местах пересечения стен. Между столбами делают перемычки из бетона, кирпича или бутовой кладки. При таком фундаменте невозможно устройство подвала в доме. Кроме того он подходит для строительства легких домов. Лучше всего столбчатый фундамент возводить на устойчивых грунтах.
Монолитный. Представляет собой единую плиту залитую из бетона с армированием. Данный вариант дает свободу планировки и защищает сооружение от деформаций при проседании грунта. Для его монтажа не требуется специальная техника, что позволяет проводить работы самостоятельно.
Зная сильные стороны каждого вида фундаментов вы без проблем выберите подходящий для возведения своего дома.
Каким бывает «плавающий» фундамент?
А ведь это – не только плита. «Плавающими» строят и ленточный фундамент, и столбчатый. Но «плавающая» плита – это, конечно, классика такого типа оснований. Она предназначена для достаточно тяжелых строений и вполне сойдет даже для двухэтажной бани.
Ленточный «плавающий» фундамент – это основание исключительно для легких построек. Размещена такая лента на песочной подушке, практически не заглубленной. Каркасные и деревянные бани на ней можно строить, другие конструкции – нет. Сама технология очень проста:
- Шаг 1. Роем траншею по всему периметру будущей бани – 60 см глубиной и столько же шириной.
- Шаг 2. На дно траншеи кладем подушку из щебня, в 20 см толщиной. Поверх – увлажненный песок, который хорошо трамбуем.
- Шаг 3. Два-три дня поливаем этот песок и трамбуем еще специальным щитком.
- Шаг 4. Ставим опалубку и укладываем арматуру.
- Шаг 5. Заливаем бетон в опалубку – качественный, такой же марки, что и при обычном строительстве фундамента.
- Шаг 6. Накрываем фундамент полиэтиленовой пленкой и оставляем на неделю.
Просто и легко, а главное – недорого. Единственный момент: этот фундамент нельзя строить на участках с большими перепадами высот.
А вот «плавающие» столбики идеально подходят для каркасно-щитового строительства. Эти столбики опираются на специальную бетонную плиту, которая по диаметру в два раза больше их. Плита – на песчаной подушке. Обходится такой фундамент совсем дешево, но на нем ставить можно только очень легкую каркасную парную.
Виды плавающих фундаментов, которые можно использовать на глинистой, заболоченной и пучинистой почвах
Плавающий фундамент – это армированная металлом бетонная плита. Это основание имеет высокие несущие способности и устойчивость к нагрузкам на разлом
Такому основанию не важно, на какой глубине расположены грунтовые воды, и насколько промерзает почва зимой
У плавающих оснований есть четыре основных вида: шведский, монолитный, столбчатый и ленточный. Рассмотрим их подробнее.
Тип фундамента «шведская плита»
Свое специфическое название шведская плита получила благодаря происхождению. Этот тип фундамента изобрели и преимущественно использовали в скандинавских странах. Теперь эту технологию взяли на вооружение и отечественные строители.
Сама плита не имеет большого заглубления, так что уровень грунтовых вод для неё не важен. Шведская плита отлично справляется с сыпучими и рыхлыми грунтами, подверженными сезонным подвижкам и пучению.
Отличительные особенности шведской плиты:
- для обустройства фундамента делается неглубокий котлован, при этом нет необходимости использовать специальную технику;
- шведскую плиту утепляют не только со стороны подошвы, но и по краям – так фундамент остается тёплым и долго сохраняет свою целостность;
- структура плиты предусматривает установку инженерных сетей ещё в процессе заливки;
- шведская плита – герметичное основание, не пропускающее мостики холода и предотвращающее развитие сырости и плесени;
- благодаря использованию утеплителя, непосредственно на плиту можно монтировать систему напольного отопления и отделочные материалы.
Но скептики утверждают, что технология обустройства шведской плиты пока не отработана и не проверена временем.

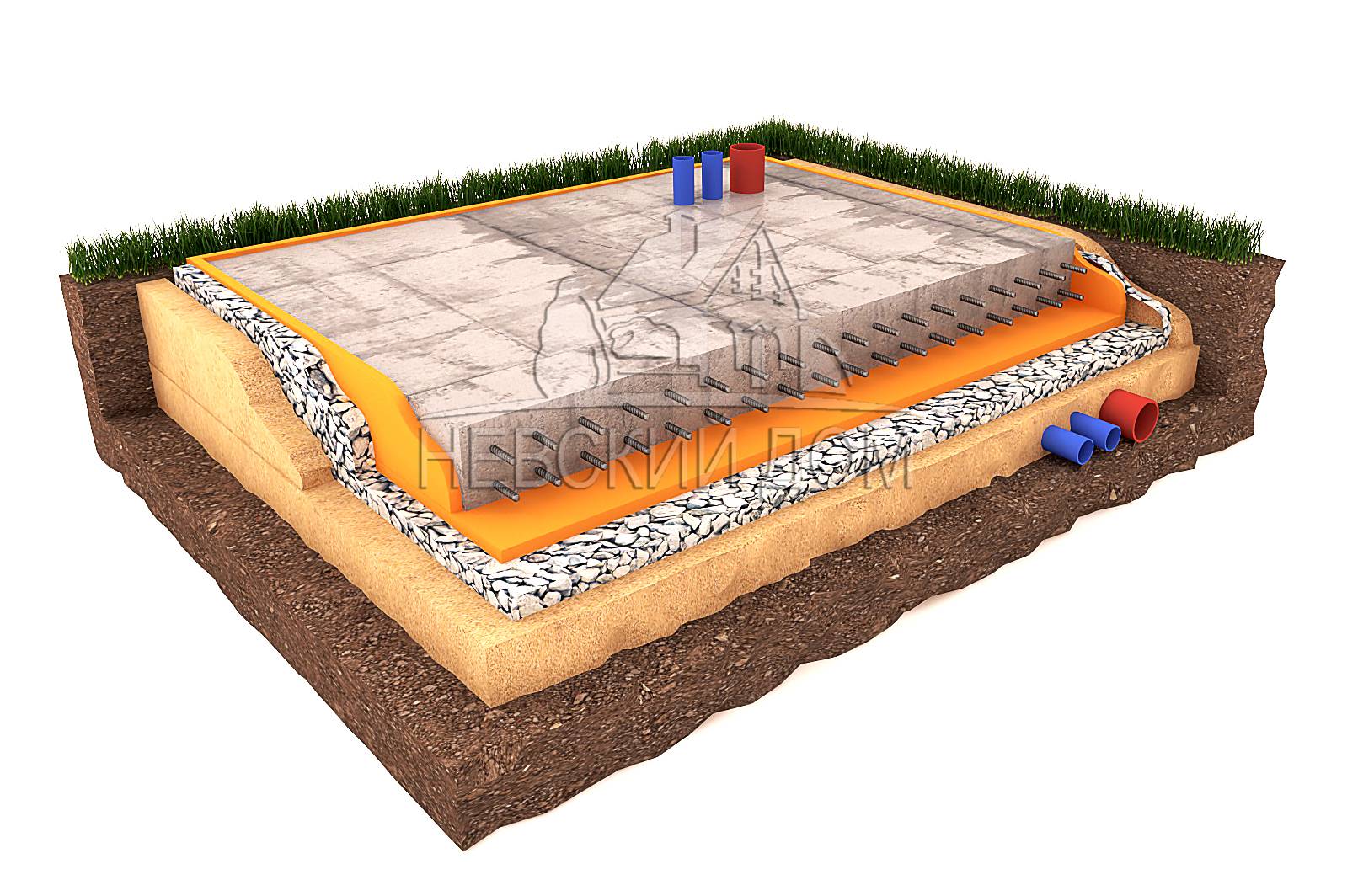

Послойный пирог шведской плиты выглядит следующим образом: на дне мощная подушка из гравия или песка и щебня, она поглощает подвижки почвы. Для того, чтобы подушка не засорялась и не уплотнялась мелкими частичками земли, её накрывают геотекстилем. Сверху укладывается гидроизоляционный слой и утеплитель.
Шведская плита имеет мощный армирующий каркас из стальных стержней. Именно в этом слое прокладываются инженерные коммуникации и система тёплого пола.
Расположение отопительных труб в толще основания позволяет равномерно распределять тепло. И, наконец, бетонная заливка плиты. Она имеет дополнительные линии жёсткости, которые размещают в местах повышенной нагрузки.
Благодаря такому послойному содержанию фундамент снижает затраты на отопление дома примерно на 15%
Упрощённый тип плавающего фундамента – монолитная плита
Не всегда существует необходимость утепления фундамента. Для регионов с тёплым климатом это не так актуально, так что многие предпочитают делать простой вид плавающего основания – монолитный. Для его обустройства нужно много арматуры и качественный бетон. Но нужно признать, что даже при таких расходах он в итоге может обойтись вам дешевле, чем глубокий ленточный фундамент.
Устройство монолитной плиты
Важно! Расчёт и структура армирующего каркаса – важная часть проектирования плавающего фундамента. Недочёты в этом деле могут привести к непоправимым последствиям
Качественно сделанная монолитная плита во время сезонной подвижки почвы поднимается и пускается, потом становится на место. При этом толщина бетонной заливки – всего 15-20 сантиметров. Монолитная плита тоже оснащается компенсирующей гравийной подушкой, а при необходимости – и ребрами жёсткости под несущими стенами.
Устройство ленточных плавающих фундаментов
Плавающий фундамент может иметь и ленточную форму. Такое основание используется для одноэтажных строений из облегчённых материалов: дерева, пенобетона и тёплого кирпича.
Схема ленточного плавающего основания
Плавающие способности придаются ленточному фундаменту за счёт использования песчано-гравийной подушки по всему периметру, компенсирующей подвижки грунта. Такое основание можно утеплить плитами пенополистирола, они могут выступить в роли опалубки.
Что представляют собой плавающие столбчатые фундаменты
Для скалистого или песчаного грунта идеальным выбором будет столбчатый фундамент. Такое обустройство потребует меньше энергозатрат и значительно сэкономит материалы.
В конструкции столбчатого основания не предусмотрен цоколь. Здесь, как и в предыдущих случаях, устанавливается гравийная подушка и система гидроизоляции, а столбы устанавливаются с шагом до 250 см. В этом фундаменте можно использовать ФБС (блоки сплошного сечения).
Устройство плавающего столбчатого фундамента
Плавающий фундамент своими руками. Ленточный вариант
Схема приготовления бетонной смеси.
Его используют для более легких сооружений. Основание такого фундамента мелкозаглубленное. Что же представляет собой ленточный плавающий фундамент?
Это замкнутая конструкция из железобетона, для устройства которой необходимо выполнение подушки (основания) из песка и гравия. Больше всего такой тип фундамента подходит к участку, имеющему горизонтальный профиль (перепады составляют не более чем 30 см). Любые из нижеперечисленных грунтов подойдут для его устройства. Это:
- суглинистый грунт;
- песочный;
- глиняный.
Строить на таком фундаменте можно только довольно легкие сооружения каркасного и сборного характера. Например, гараж, баню или кладовку.
Устройство обычно начинается с проведения земляных работ. После выполнения разметки выкапывается траншея по всему периметру будущего сооружения. Глубина траншеи достигает 70 см, ширина – 50. На дно траншеи засыпается щебень, слой которого должен составлять 30 см. После него наступает очередь песка, если песок сухой, его будет необходимо увлажнить.
Обратите внимание, что щебеночный слой является обязательным, так как он предотвратит возможность локальных просадок, выполняя функцию амортизатора. Увлажнять готовую подушку необходимо в течение 3 дней
После того как осуществили полив, тщательно трамбуйте основание. Когда подушка (основание) будет готово, можно изготавливать опалубку.
Схема определения пластичности бетонной смеси.
При имеющихся перепадах на участке заливку выполняют ступенчатым способом. Так же как и вариант монолитного плавающего фундамента, ленточный фундамент подлежит армированию. Для этих целей используют специальную сетку либо металлические пруты.
Проводится армирование на двух уровнях. Первый ряд на расстоянии 5 см от нижнего края бетона, второй – ниже на 5 см от верхнего края фундамента. Так же как и в первом случае, заливка проводится одномоментно.
Полностью залитый фундамент накрывается пленкой и в течение недели производится его ежедневное увлажнение. После этого опалубка снимается и можно переходить к кладке цоколя.
К положительным свойствам ленточного плавающего фундамента можно отнести следующие характеристики:
- под силу возведению своими силами, достаточно двух рабочих;
- не требует профессиональных навыков;
- подходит для строительства любых легких сооружений;
- доступная стоимость;
- устойчив при наличии пучинистых почв и имеющихся внутригрунтовых напряжений.
https://youtube.com/watch?v=Mzrj-h365C8
Естественно, что как и у любого другого фундамента, у ленточного плавающего есть свои недостатки. К ним можно отнести:
- не подходит для участков с большими перепадами;
- не рекомендуется при строительстве тяжелых объектов из камня, кирпича и так далее.
