Как сделать своими руками металлическую лестницу

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного

Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней

Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа

В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясинСами балясины и перилаВид сверху

Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая

Монтажные работы

Процесс изготовления лестниц из металла, размеры которых станут определяться параметрами помещения, на следующем этапе предполагает монтаж трубы. Ее предстоит крепить к постаменту, а вот к стене в верхней части ее нужно прижать анкерами. Габариты лестницы — в качестве примера — можно рассмотреть в картинках к статье. Теперь настает черед уголков. Крепятся они методом приваривания. По вертикали уголок должен иметь точные размеры, тогда как по горизонтали он может оказаться длиннее, однако необходимо следить за тем, чтобы деталь не выходила за пределы трубы, в противном случае это создаст помехи при обшивке.

В боковой части профиля крепятся стальные перила. Если установить их не сбоку, а по краю, то вы сузите конструкцию. Процесс изготовления лестниц из металла, чертежи которых представлены в этой статье, на этом можно считать завершенным. Он не столь сложен, если вы имеете навыки работы со сварочным аппаратом.

Следует отметить, что для создания ступеней могут быть использованы и иные материалы, например, стекло. Оно будет выполнять сразу две функции, первая из которых заключается в решении вопроса снижения веса конструкции, а вторая заключается в придании более привлекательного внешнего вида всей системе. Кроме того, в помещении, свободное пространство в котором ограничено, стекло смотрится более легко, не утяжеляет интерьер. Однако необходимо учесть, что лестница при этом обойдется вам несколько дороже, ведь придется использовать закаленное стекло и заказывать изготовление ступеней по индивидуальным размерам.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наружная металлическая лестница

Сделать металлическую лестницу с крыльцом может любой, кто умеет пользоваться сварочным аппаратом. Такие конструкции выглядят не так солидно, как бетонные, и не так декоративно, как деревянные, но имеют свои преимущества. Чтобы изготовить металлическую лестницу своими руками, необходимо составить эскиз и подготовить материалы.

Наружная металлическая лестница

Этап 1. Подготовительные работы

Для составления чертежа измеряют расстояние от земли до нижнего края дверного проема, ширину проема, высчитывают количество ступеней. Уклон лестницы не должен быть меньше 26 и больше 45 градусов, иначе подниматься по ней будет неудобно.

Металлическая лестница

Оптимальная глубина ступени 25-30 см, высота — от 15 до 20 см, при этом заходить ступени одна за другую могут не более чем на 3 см. Общая ширина лестницы для одного человека составляет минимум 80 см, для семьи – от 1 м. Умножив предполагаемое число ступеней на глубину проступи, получают длину основания.

В процессе работы понадобится:

• 2 швеллера №10;
• металлические уголки;
• строительный уровень;
• сварочный аппарат;
• грунтовка;
• болгарка с насадкой;
• профильные трубы 40х60 мм или арматура сечением 12 мм для перил.

Этап 2. Изготовление фундамента

Хотя металлическая лестница по весу гораздо легче бетонной, без фундамента все равно не обойтись. На рыхлых неустойчивых почвах копать котлован под фундамент нужно на глубину промерзания грунта, что составляет в отдельных регионах 1,4 м. Если почва каменистая или просто очень плотная, глубину котлована можно уменьшить на 20-30%. После выемки земли на дно насыпают песок слоем 10 см, щебень слоем 5 см и утрамбовывают. Для увеличения прочности фундамента внутрь ямы рекомендуется установить арматурный каркас.

Заливают яму не полностью, оставляя до верха около 20 см. Оставшееся пространство заполняется бетоном после установки несущих швеллеров, чтобы надежно укрепить основание конструкции. Содержимое котлована следует несколько раз проткнуть длинным металлическим прутом для удаления пузырьков воздуха и накрыть пленкой. На упрочнение и высыхание фундамента уходит 1-2 недели, в это время проводить монтаж лестницы нельзя.

Этап 3. Сборка и установка лестницы

Изготовление металлической лестницы

Чтобы закрепить верхнее основание лестницы, в кирпичной кладке у порога вырезают по обе стороны пазы под швеллера или вмуровывают металлические закладные еще на этапе строительства дома. Возможен и такой вариант: в стене просверливают глубокие отверстия, прикручивают металлическую пластину анкерными болтами, а к ней приваривают несущие стальные балки.

Расстояние между швеллерами равняется ширине лестницы, нижние концы несущих балок устанавливаются на фундамент и укрепляются распорками. После выравнивания угла наклона и ширины, основание заливают бетонной смесью и дают ей хорошо упрочниться.

Получившийся после сборки каркас

Уголки режут на одинаковые куски и приваривают к швеллерам согласно чертежу. После этого аккуратно зачищают и шлифуют места сварки, конструкцию грунтуют и красят. Ступени можно обшить листовым железом или деревом, заполнить их густо уложенными стальными прутьями. В конце приваривают перила, устанавливают над крыльцом козырек от дождя.

Металлические ступени для крыльца

Посмотрите видео установленных нами забежных лестниц:

Так же наш Завод устанавливает такие лестницы “под ключ”, обшивая каркасы деревом.

Готовая конструкция на металлокаркасе с четырьмя забежными ступенями.

Лестница с двумя забежными ступенями, с подсветкой.

Лестница с двумя забежными ступенями.

Лестница с шестью забежными ступенями.

Лестница с двумя забежными ступенями.

Как вы видите на фото, лестницы могут быть с разным количеством забежных ступеней: как правило делают 2,4,6, реже 3 или 5. Чаще всего эти ступени делают четным количеством, чтобы конструкция была удобнее и шаг человека при спуске или при подъеме не сбивался на них.

Но в индивидуальных случаях приходится делать нечетное количество.

Лестница с тремя забежными ступенями, обшитая ясенем. Лестница с тремя забежными ступенями.

Так же можно миксовать такие ступени с межэтажными площадками:

Обратите внимание, под межэтажной площадкой находится дверь и мы не могли там сделать забежные (было несколько способов, но это заказчика не устраивало). Поэтому остался один вариант- микс между такими ступенями и площадкой

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

• • • • Сделать процесс установки быстро;
      • Самостоятельные чертежи сэкономят средства;
      • Включить в процесс разработки плана будущей конструкции фантазию;
      • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
      • Ощутить себя настоящим хозяином дома;
      • Исключить банальные шаблоны из стен собственного дома;
      • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Часто изготавливают бетонные лестницы. Они могут быть различных форм. Бетонные лестницы тихие ( не издают шума и вибрации при ходьбе по ним). Но они очень тяжелые и под них нужно устраивать специальное усиленное основание, которое выдержит вес конструкции. Бетонные лестницы необходимо облицовывать керамической плиткой или натуральным камнем, а это делает лестницу намного дороже.

Изготовление лестницы всегда начинается с расчета количества ступеней, их размера по высоте и глубине. Об этом смотрите моё видео:

Между стеной и лестницей я оставил щель для того чтобы можно было клеить обои, и это придало лестнице лёгкость.

Кованые перила приварены к профилю с боку. Если перила установить классическим способом (по краю ступеней), это сделает лестницу немного уже. А в этой конструкции перила никак не заужают лестницу. Перила можно изготовить самостоятельно из металла или из дерева, а можно заказать кованые по вашим размерам.

О том как правильно расположить лестницу согласно рекомендациям Фэн Шуй читайте здесь.

Маршевые лестницы

Это самый популярный тип лестниц, поскольку они удобные в пользовании, да и технология их строительства отработана в полном объеме. Следует так же отметить, что их довольно просто рассчитать, достаточно определиться с самой конструкцией и ее сложностью. На одном участке лестницы формируют до 15 ступенек, при этом самыми удобными считаются лестницы, у которых 11-13 ступенек. Если в конструкции получается большое количество ступенек, то лестницу разделяют на участки (марши), между которыми формируют площадки. Размеры площадок могут быть различными, но их длина должна соответствовать длине шага (порядка 600 мм). В таком случае по лестнице будет удобно, как спускаться, так и подниматься.

Маршевая лестница с площадкой

Разновидности маршевых лестниц

Любые типы лестниц имеют свои, как достоинства, так и недостатки. Основным недостатком маршевых лестниц считается то, что они занимают достаточно много места. Чтобы лестница не занимала слишком много полезной площади, их делают с поворотами. Как правило, лестницу располагают так, чтобы она проходила по двум смежным стенам, а для экономии места делают поворотные (забежные) ступени. К сожалению, подобный вариант считается весьма травмоопасным, тем более, если в семье имеются дети или пожилые люди. В таком случае лучше сформировать площадки.

В конструкцию маршевых лестниц входят косоуры, то есть балки с запиленными краями, или тетивы, которые представляют самые обычные наклонные балки. Просто крепить ступени к балкам — тетивам несколько сложнее, поэтому требуется особое мастерство. Это связано с тем, что под каждую ступеньку необходимо выбрать (вырезать) посадочное место в виде паза. Чтобы крепление оказалось более надежным, снизу прибивается брусок или крепится уголок. Уголки более надежные, но их применение довольно спорное с эстетической точки зрения, поскольку присутствие в деревянной конструкции деталей из металла, да еще на видном месте не желательно. Поэтому бруски из дерева смотрятся более привлекательнее и понятнее. Если выбрать более толстые бруски для тетивы и для ступенек, то можно обойтись и без дополнительных элементов усиления. Этого можно добиться в том случае, если ступеньки не будут прогибаться под тяжестью человека (взрослого).

Маршевая лестница на тетиврах

Если в конструкции используются косоуры, то собирается такая лестница намного проще и быстрее, поскольку детали крепятся на 2-х или 3-х опорах

Здесь очень важно точно и правильно вырезать косоуры, чтобы конструкция лестницы не пострадала на прочность

Лестница на косоурах

Монтаж маршевой лестницы пошагово

Чтобы сделать лестницу на основе косоуров, придется взять доску толщиной около 80 мм и шириной около 400 мм. Естественно, что лучше воспользоваться клееной доской, поскольку в цельной доске много сучков, которые уменьшают прочность всей конструкции. Как правильно рассчитать косоуры, можно увидеть в видео, при этом сборка подобной лестницы может осуществляться не только, как отдельно стоящая.

КАК ИЗГОТОВИТЬ ЛЕСТНИЦУ СВОИМИ РУКАМИ?

Watch this video on YouTube

Ниже можно увидеть, как собирается лестница на косоурах. В первую очередь следует закрепить опоры в виде столбов, к которым крепятся забежные ступеньки. К опорам сначала следует закрепить верхние косоуры.

Установка опор и верхних косоур

После этого можно установить нижние косоуры. Косоур, который устанавливается возле стены, крепится поверх декоративной доски. Так будет проще убирать лестницу и избавляться от грязи.

Установка нижних косоур

В последнюю очередь крепятся промежуточные косоуры, поскольку в такой последовательности проще соединить все детали конструкции.

Установка промежуточных косоур

После этого приступают к монтажу ступеней, которые должны быть подготовлены – нарезаны по размерам и покрашены. В ступенях засверливаются отверстия под саморезы, после чего их прикручивают к косоурам. Как правило, в таком случае используются саморезы с декоративными шляпками.

Установка ступеней

Следующий этап предполагает крепление балясин, которые сделаны из нержавеющей трубы, с деревянными вставками. Чтобы закрепить балясину, под нее нужно просверлить отверстие, после чего она крепится любым способом, но достаточно надежно, поскольку этот элемент лестницы так же подвергается нагрузкам. Если крепление недостаточно прочное, то через некоторое время они просто расшатаются.

Установка балясин

ЛЕСТНИЦА на ВТОРОЙ этаж за 15 минут На монокосоуре

Watch this video on YouTube

Виды каркаса

По способу сборки различают два вида каркасов лестничных маршей:

• Монолитные. Открытый каркас. Такая конструкция должна выглядеть идеально, ведь она не предусматривает конечной обшивки. Любые неаккуратности на металлокаркасе будут заметны на итоговом изделии. Этот вид каркаса можно выполнять без подступенков, используя два боковых или один центральный косоур (хребтовые лестницы). Установленный каркас в финальной обработке может быть покрыт лишь краской, лаком или отшлифован. Работы по установке каркаса лучше всего производить, когда вся отделка завершена.
• Модульные. Черновой каркас. Их выполняют из швеллеров. Это упрощает работу и снижает стоимость изделия. Производить установку каркаса лучше всего при отделке помещения, а вот отделку ступеней лучше оставить на потом, когда вся грязная работа закончена. Тогда же устанавливают и ограждения.

Лестница, выполненная на металлическом каркасе, удобна тем, что может иметь любую сложную форму. Независимо от того, какой вид каркаса вы решили применять, для того чтобы изделие не пришлось переделывать, необходимо выполнить правильные расчёты.

Для отделки металлического каркаса используют, как правило, дерево или стекло. Для устранения звуков, которые могут образовать при ходьбе, применяют специальные шумоизолирущие материалы.

Комбинированная конструкция отличается рядом преимуществ:

• Эксплуатационные качества металла выше, чем у древесины.
• Деревянные элементы конструкции можно заменить при их износе — как отдельно, так и все вместе. При этом замера каркаса не потребуется.
• Масса металлической лестницы меньше бетонной. Это обеспечит более лёгкое изготовление.
• Деревянные ступени при правильной обработке не будут скрипеть и не окажутся слишком скользкими для перемещения.
• При неполной обшивке лестницы, комбинированные из металла и древесины, будут экономичнее по стоимости.

Преимущества

Среди достоинств подобных конструкций можно назвать следующее:

1. При условии защиты металла от коррозийных процессов, такая лестница отличается устойчивостью к любым атмосферным явлениям, а так же к перепадам температурного режима;
2. Конструкция отличается воздушностью;
3. Благодаря свойствам швеллера, из которого такая лестница произведена, она характеризуется прочностью и стойкость к механическим повреждениям;
4. Подобная лестница неприхотлива в процессе эксплуатации;
5. Ступени такого сооружения не будут сгибаться даже под довольно ощутимым весом. Они так же не вибрируют и не станут издавать скрипы;
6. Благодаря структуре материала и широким возможностям его обработки дизайнеры могут создавать самые непредсказуемые и оригинальные работы, как видно на фото;
7. Если при создании изделия не применяется такая техника обработки металла как ковка, то стоимость строительных работ не будет отличаться своей дороговизной.

Металлическая лестница с деревянными степенями

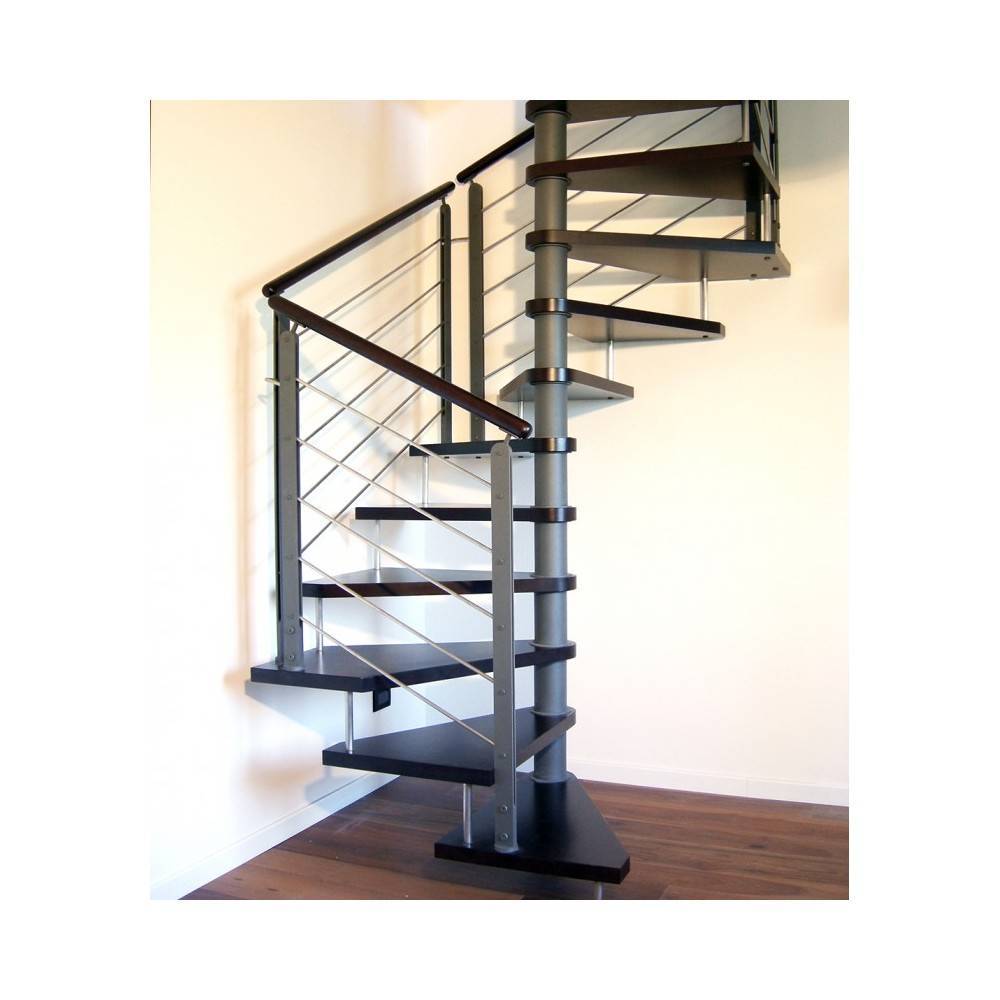

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Маршевый и поворотный вариант

Этот вид сооружения считается самым востребованным и простым в изготовлении. Чтобы создать такую конструкцию, рекомендуется составить чертеж своими силами или осуществить заказ в строительных фирмах.

Более сложная конструкция — это поворотная модель лестницы. Она имеет несколько маршей, которые разделяются площадками. В основном применяются для многоэтажных домов.

Надо понимать, что строительство подобной конструкции требует точного расчета. Если сделать все неправильно, то появится риск обрушения, что может повлечь за собой разные последствия. И если есть сомнения по поводу сооружения подобной системы, то лучше обратиться за помощью к инженерам, которые произведут точный расчет.

Требования к лестницам из металла

Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.

Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.

Лестничное сооружение из металла

Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше)

Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям

Если вы сами создаете проект, вам также следует придерживаться их.

Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.

Своими руками проще всего сделать лестницы из металла следующих видов:

1. На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
2. На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
3. На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.
4. Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
5. На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.

Лестницы из металла

Глядя на невероятное разнообразие предлагаемых лестниц из металла можно понять, что их сможет своими руками делать даже тот человек, который не обладает опытом в таких воплощениях

Самое важное – сделать выбор в пользу той конструкцию, которую сможет начертить, подготовить и монтировать в пространстве помещения или за пределами

Достоинства

1. Лестницы из металла, которые ведут на второй этаж, способы придумать их в разных дизайнерских решениях.
2. Они могут быть окрашены разными цветами, и потому есть шанс выбирать идеально подходящий под основную интерьерную картину.
3. Материал не подвергается коррозионному воздействию при грамотной обработке, что дает возможность монтировать такие конструкции в разных условиях влажности, а еще при любых условиях климата.
4. Структура изделия надежная и долговечная в плане безопасности. Применение косоуров из металла делает конструкцию куда прочнее.
5. Лестницы могут быть и по простой схеме, и замысловатой.
6. Монтаж изделия весьма простая, и потому ее можно осуществлять даже вдвоем.

Недостатки

1. Основным минусом является громоздкость перил и сходней. Но за счет умения современных разработчиков, вы сможете с легкостью выбрать схему, которая будет по максимуму соответствовать по нагрузку для того или иного помещения.
2. Определенные элементы декора и изгибы сложно воплощать в жизнь без особых навыков.

Если основываться на приоритетах и минусах материала и конструкции в общем, можно делать выбор в пользу или даже против этого решения.

Лестницы в стиле минимализм

Ключевой чертой конструкций в этом направлении является строгая функциональность и простота внешнего вида. Для минимализма противопоказаны различные украшательства, резные балясины и прочие, не влияющие на эргономику и удобство лестницы детали. Зато с особенной тщательностью просчитываются параметры, от которых зависит функциональность и безопасность.

Главная задача при создании подобных проектов заключается в том, чтобы лестница не перетягивала на себя внимание в помещении, обустроенном в минималистическом стиле. Чтобы добиться такого результата, используются ровные перпендикулярные и параллельные линии, минимум детализации и вспомогательных элементов

Один из лучших вариантов в стиле минимализм – это консольная лестница. Другие варианты тоже можно подстроить под вышеуказанные требования.

Для основных лестниц можно использовать разнообразную отделку, важно чтобы она была антискользящей

Второстепенными. Компактные конструкции не используются для перемещения крупногабаритных предметов. Они занимают мало места и могут быть установлены не только в коридоре, но и комнатах любого назначения.

Вспомогательные лестницы по большей части несут декоративную нагрузку

При детальном рассмотрении, виды лестниц на второй этаж дома можно сгруппировать по типу конструкций:

1. Маршевые лестницы

Ширина марша не должна быть менее 90 см, для прохода двух человек одновременно – не меньше 110-120см

Двухмаршевые (прямые, с поворотами на 180°, площадками, Г-, П-образные).

Оптимальный угол подъема каждого марша 30-45°

Трехмаршевые (S-, П-, Т-, Е-образные, с поворотами и площадками).

Для комфортного пользования лестницей, в сумме ширина 2-х проступей и 1-го подступенка должна равняться среднему шагу (59-64 см)

Если вы считаете, что прямая одномаршевая лестница занимает слишком много пространства, вместо нее можно выбрать поворотную. Этот вариант сэкономит часть свободного места, при этом станет отличным архитектурным дополнением.

Свободное пространство, образуемое под проемами, можно использовать для предметов мебели

2. Поворотные лестницы

Чтобы перила были безопасными, их высота должна 90-110 см

Если размеры комнаты не способствуют созданию одного лестничного пролета, его можно разбить на несколько маршей. Между блоками ступеней будет находиться площадка, по ширине равная маршам. Длина площадки должна отвечать среднестатистическому шагу.

Для отделки лестниц из бетона можно использовать материалы с контрастными фактурами и оттенками

3. Забежные лестницы

Угол поворота лестницы забежного типа может быть различным, но стоит учитывать, что тем он меньше, тем круче подъем

Забежная лестница разрабатывается с учетом:

• Шага подъема.
• Общей высоты сооружения.
• Ширины марша и проступи.
• Общей длины изделия.
• Площади для постройки.
• Максимальных нагрузок.

Забежные лестницы можно украшать подсветкой, вмонтированной в стену, на уровне ступеней

Чтобы использование забежных ступеней было предельно комфортным и безопасным, они должны иметь такую глубину:

• Внутреннюю – 10 см.
• Внешнюю – 40 см.

Если эти параметры будут меньше, то подниматься и спускаться по конструкции будет очень неудобно.

Забежные лестницы с резными парапетами и деревянными панелями на ступеньках украсят любой интерьер

4. Винтовые лестницы

Винтовая лестница визуально делает потолок выше

Главное достоинство такой конфигурации стало и ее основным недостатком. Небольшая ширина внутреннего проема сохраняет максимум свободного пространства в комнате. При этом перенести по ней крупногабаритную мебель не получится. Учитывайте, создать своими руками правильную конфигурацию спиральной лестницы практически не возможно. Для этого необходимы специальные навыки.

Чем меньше радиус винтовой лестницы, тем сложнее подниматься по ступеням

• Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
• Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.
