Печь для бани своими руками: виды, схемы кладки, установка дымохода, инструкции по монтажу

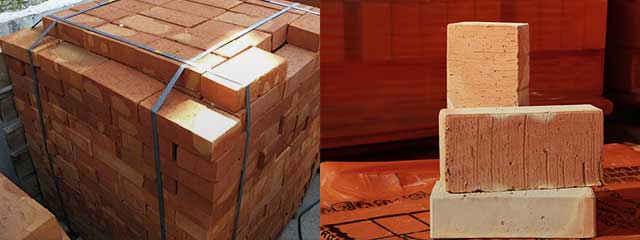

Виды кирпича

Эксплуатация дымохода из огнеупорного кирпича осуществляется в особых условиях с перепадами температур, поэтому для его возведения необходимо использовать строительный материал лучшего качества. От правильного выбора зависит безопасность и надежность сооружения, стойкость конструкции к растрескиванию и деформации, снижение рисков создания пожароопасной ситуации.

Первосортный

Полнотелый огнеупорный кирпич производится из высококачественной глины путем длительного обжига при высоких температурах. Для него характерными являются следующие признаки:

Плотность расходного материала, отсутствие пористости, инородных включений.
Гладкая и ровная поверхность без деформаций, выбоин, трещин и прочих визуальных дефектов.
При постукивании появляется четкий и приятный звук.
Обладает высокой морозостойкостью и прочностью.
Имеет привлекательный красный цвет с легким желтоватым оттенком.

Второсортный

Кирпич получается при недостаточном обжиге глины, поэтому для него характерным является:

Глухое и короткое звучание при постукивании.
Пористость и незначительная плотность структуры.
Присутствие различных деформаций и дефектов на поверхности.
Ненасыщенный оранжевый или охристый оттенок.

Кроме того, такой материал обладает низкой теплоемкостью, морозостойкостью и долговечностью.

Третьесортный

Кирпичи третьего сорта отличаются низким качеством и пережженной структурой. Они имеют следующие особенности:

Слишком высокий и звонкий звук при постукивании.
Пористая структура с незначительной плотностью.
Наличие существенных визуальных дефектов и изъянов.
Насыщенный красный и коричневый оттенок.

Пережженные блоки не способны выдерживать существенные механические нагрузки, поэтому склонны к растрескиванию и деформации. Кроме того, они не переносят чрезмерного нагрева и охлаждения.

Для возведения дымоходной трубы используется строительный материал первого сорта марок М 150 и 200.

Предварительная протопка печи

Перед установкой печи в бане ее необходимо протопить на открытом воздухе. Делается это для того, чтобы удалить из печи остатки смазки, а также чтобы термостойкая краска окончательно высохла и отвердела. Иначе, если этого не сделать, при первой же топке в парной новая печь понаделает много едкого дыма.

Перед первой протопкой необходимо провести тщательный осмотр печи, на выявление мелких дефектов, сколов и т.д. Внимательно осмотрите корпус печи, дверцу топки, стекло, если есть такое, теплообменник

Обратите внимание как плотно или неплотно закрывается дверца

Для протопки печи установите ее на ровную поверхность, подальше от легковоспламеняющихся предметов. Если печь имеет теплообменник, то подведите временную емкость для нагрева воды. Смонтируйте дымоход, высотой не менее 2 метров. Положите дрова в топку, на половину объема печи и разведите огонь. Огонь в печи необходимо продержать около часа.

Необходимо дождаться полного угасания огня. Не тушить его. Дождитесь полного остывания печи. Это необходимо чтобы термостойкое покрытие полностью отвердело.

Дымоход для банной печи

Существуют разные их классификации:

В зависимости от материала: кирпичные и металлическиеПо способу установки: внутренние и внешние.

Место выхода печной трубы из кровли нужно изолироватьтермостойкими материалами и защитить дымоход от влаги козырьком.

Совет!Хороший выбор – дымоход-сэндвич. Он прост в установке и защищен от образования конденсата.

Найти нужный проект печи в готовом виде практически невозможно. Заказывать – дорого. Для экономии можно выбрать подходящий проект и исправитьего порядовку.

Детальная схема-порядовка– это точное описание места каждого кирпича в кладке. Исправленный проект рекомендуется показать специалистам.

Конструкции печей для бани: общие моменты и различия для разных типов

Итак, что такое печка? Это костер, разведенный внутри емкости. Но горение — это реакция окисления топлива, следовательно, оно не может происходить без кислорода. Поэтому печью мы назовем ту емкость, через которую, по крайне мере временно, при открытых заслонках, движется проточный воздух.

Тяга

Это движение называется «тягой», и оно происходит при наличии входного и выходного отверстий.

Конечно, такое определение страдает неполнотой, ведь оно не распространяется на электрокаменки. В них нагрев происходит за счет прохождения тока через материал с высоким сопротивлением. При этом выделяется теплота.

Но вернемся к печам, где выделение тепла происходит за счет химической реакции. Искусство печника и состоит в том, чтобы умело варьировать количество поступающего воздуха, количество дров в закладке, чтобы добиться их равномерного горения и максимально полного сгорания.

Что будет, если горение еще продолжается, а воздух перекрыт? Вместо диоксида углерода начнет образовываться опасный монооксид — угарный газ. Но зачем перекрывать трубу, если это столь опасно? — Тягу перекрывают, чтобы не выстуживать печку, когда дрова прогорели, потому что вместе с воздухом в трубу улетает и тепло.

Итак, мы знаем о роли воздуха. Давайте посмотрим схему простейшей печи с тягой. Что в ней должно непременно наличествовать? Три вещи:

приточное отверстие (поддувало или дверка топки);
топливник (он же — топка);
выходное отверстие (дымоход).

Первое деление печек можно провести по наличию или отсутствию поддувала: без него они называются «печами с глухим подом». В этом случае воздух подается через открытую дверцу топки. Вот как выглядит в разрезе та и другая:

Каменка

что есть у всех банных печеккаменкааккумуляторовсоздание легкого пара

Существует две классификации каменок по разным признакам: одна учитывает контакт с огнем в топке, вторая — контакт с воздухом.

Если между топкой и каменкой есть щели, сквозь которые языки пламени лижут камни, то это проточная каменка.

Если преграда глухая, то и каменка называется глухой.

Когда емкость с камнями находится внутри печи, то это закрытая каменка.

А если камни на виду — открытая.

В этой связи печи классифицируются так:

Виды банных котлов для нагрева воды

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще — дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода.

Теплообменник — змеевик, состоящий из конструкции труб: «две в одной», радиаторной решетки. В основной трубе — теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях.

Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо.

Электрокотлы для бань

Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления — электрокотел неэкономичен.

При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки:

большое потребление электроэнергии;
необходимость в трёхфазной сети с высокой мощностью.

Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел — для подогрева воды в обмывочной.

Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества.

Газовые котлы для бани

Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды.

В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника.

Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома:

Одноконтурные — для обогрева небольшой баньки, подогрев воды в обмывочной.
Двухконтурные — отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления.
Трехконтурные — для обогрева полов помещения, и когда при бане оборудован небольшой бассейн.

Давление газа — важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства.

Твердотопливные котлы для бань

Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже — для обогрева небольшого предбанника.

Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент — понадобится регулярная чистка котла.

Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье.

Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя — можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве.

Устройство каменки периодического действия

Особенности конструкции:

Материал топливника – огнеупорный кирпич.
В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
Для усиления конструкции отделку печи проводят уголками из стали.
В камере под камни есть две дверки.

Кирпичная печь периодического действия с закрытой каменкой и боковым размещением бака для воды. 1 – водогрейный бак; 2 – печь; 3 – дымовая труба; 4 – камни; 5 – крышка каменки; 6 – отверстие для подачи воды; 7 – металлический свод; 8 – экран; 9 – колосниковая решетка; 10 – дверка топки; 11 – дверка поддувала.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.

В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

укрепить трубу и защитить ее от попадания осадков;
усилить тягу;
отвести от дымохода влагу;
придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

Сделать замеры дымохода и подготовить эскизы деталей.
Вырезать из металла все составляющие.
Заготовить кусок готовой сетки или металлические прутки.
Соединить сваркой и зачистить болгаркой все стыковые места.
Зафиксировать детали заклепками.
Установить искрогаситель на дымоход.

Плюсы и минусы

Печь дровяная с варочной плитой

К преимуществам эксплуатации дровяных моделей печей относятся:

универсальность – подходят для готовки и обогрева;
простота регулировки интенсивности сгорания топлива;
возможность создания комфортной температуры в большом доме;
простота монтажа готовых устройств и строительства кирпичных;
минимальное количество выбросов вредных веществ;
долговечность конструкции;
высокий КПД – у моделей с системами длительного сгорания достигает 82 %.

Минус агрегатов – применение только одного вида топлива и сложность строительства кирпичных модификаций для новичков.

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

Плохой фундамент или основа
Неподходящий кирпич
Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Монтаж дымохода из кирпича. Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.. Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

Виды дымохода: схема

Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
Снова в несколько рядов выложите шейку трубы.

Помните, что внутренняя часть дымохода должна быть гладкой

Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Сделать самому или заказать

Сделать самому можно некоторые элементы для монтажа однослойных труб или выложить кирпичную конструкцию (если имеются навыки квалифицированного каменщика).

А вот монтаж сборных конструкций вполне можно выполнить своими руками – это поможет сэкономить немалую сумму из семейного бюджета. За услуги квалифицированной бригады заплатить придется немало – сумма сопоставима со стоимостью материалов. Есть риск нарваться на неквалифицированных рабочих.

При решении вопроса о выполнении работ своими руками необходимо тщательно проанализировать свои возможности:

насколько доступна кровля;
есть ли у Вас друзья или родственники, которые могут помочь;
есть ли у Вас страх высоты;
какова Ваша квалификация в выполнении ремонтных работ.

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

В данном видео рассмотрим какой парогенератор для бани лучше:

Конструкция фабричного агрегата предполагает наличие следующих элементов:

датчик безопасности;
емкость для жидкости;
блок подготовки воды;
парообразователь;
насос;
пульт управления.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

Промышленные применяются в общественных банях и саунах.
Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

Электродный — жидкость нагревает электроток, проходящий через электроды.
ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
Индукционный — принцип работы напоминает микроволновую печь.

Разновидности дровяных печек

Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.

По материалу корпуса

Металлическая печь на дровах для отопления дома

В зависимости от материала изготовления печка на дровах бывает:

Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.

В зависимости от конструкции дымохода

Внешний дымоход для печи

Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.

По типу конструкции можно выделить несколько разновидностей дымоходов:

Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.

По типу конструкции

Кирпичная печь с лежанкой

Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.

Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.

Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.

В зависимости от зоны расположения в помещении можно подобрать камины:

Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.

По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.

Печь-шведка для отопления дома и приготовления пищи

Шведские печи отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:

Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.

Продолжительность сгорания топлива

Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:

С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.

Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.

Устройство и монтаж сэндвич-дымохода для дровяной печи

Изготовленная по новым технологиям дымоходная система имеет многослойную конструкцию. Ее тело состоит из двух труб разного диаметра, которые вставлены друг в друга. Между ними размещается теплоизоляционная прокладка в виде базальтового волокна или минеральной ваты. Эти материалы устойчивы к открытому пламени, высоким температурам и невосприимчивы к химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Установка сэндвич-дымохода

Обеспечить безопасность прохождения конструкции сквозь поверхности можно только при соблюдении всех правил и особенностей ее монтажа.

Этапы работ по установке сэндвич-трубы:

Для выхода дымоходной системы в потолке и крыше необходимо проделать отверстия равные диаметру трубы полюс десять сантиметров.
Изоляция металлического изделия производится с помощью стекловаты или минеральной ваты. Выбранным материалом аккуратно закрывается место входа дымохода в потолок.
Если между полом чердака и крышей расстояние более полутора метров, то на чердачном этаже необходимо установить разгрузочный узел. Он состоит из установочных элементов и металлических уголков, которые крепятся к ногам стропильной системы. Разгрузочный узел воспринимает на себя нагрузки выходящей из потолка трубы и будет препятствовать боковым колебаниям.
На выходной патрубок дровяной печи устанавливается стартовый сэндвич. Необходимо проследить, чтобы внутренняя труба на выходе печи входила в патрубок, а не располагалась сверху него.
Вставленные друг в друга отрезки труб, места изгибов и переходов дополнительно фиксируются хомутами.
Для придания конструкции устойчивости и закрытия выходного отверстия в потолке в месте прохода трубы сквозь поверхность устанавливается потолочная разделка. К ней приваривается проходник в виде трубы немного большего диаметра, чем диаметр сэндвич-трубы. Под потолочную разделку подкладывается минеральная вата, и конструкция плотно притягивается к потолку гвоздями или саморезами.
В кровельном покрытии и обрешетке делаются отверстия для выхода дымохода, которые герметизируют с помощью проходника крыши. Места стыков промазываются специальным герметиком.
Выход трубы должен быть на полметра выше уровня покрытия крыши. В верхней части сэндвич-дымохода устанавливается грибок.

С лёгким паром! Как собрать печь для бани своими руками, чтобы соседи завидовали
