Парник из профильной трубы своими руками: фото вариантов и особенности изготовления

Плюсы и минусы теплицы из профильной трубы

Отличительно чертой профильной стальной трубы является квадратное, прямоугольное или овальное сечение. За счет такой формы повышается прочность на изгиб. Для теплиц больше подходят квадратные и прямоугольные профили. Согнуть их в арки сложно без специального станка, но каркас получается прочный. За счет ребер жесткости уменьшена толщина металлических стенок. Это еще один плюс материала. Прочность конструкции из профильных элементов остается неизменной, а общая масса уменьшается. Под металлический каркас не потребуется создавать усиленный фундамент.

Если происходит сварка теплицы из профильной трубы своими руками, конструкция получается намного дешевле от заводского аналога. Эстетическая часть не страдает. Каракас выходит аккуратный. За счет прямоугольного сечения улучшается стыковка элементов. Плоские стенки профиля плотно прилегают друг к другу, что упрощает процесс сварки или болтового соединения.

Совет! Профильная стальная труба позволяет создавать разборные каркасы теплиц, где отдельные элементы соединены болтами. При необходимости такую конструкцию легко разобрать, перенести на другое место.

Профиль производится в обычном исполнении и с антикоррозийным оцинкованным покрытием. Второй вариант лучше всего подходит для теплиц. В сыром микроклимате защитный слой предотвратит развитие ржавчины. Такой каркас не нужно красить. Обработать придется только места стыков. От сварки оцинкованный слой сгорает, и эти участки надо закрашивать. Реже встречается профиль из нержавейки. Для теплицы это идеальный материал, только дорогой.

Весомым недостатком считается изготовление дуг для теплиц из профильной трубы, если выбран для строительства арочный вариант конструкции. Потребуется искать цех, где есть трубогиб или попытаться обойтись своими силами, прибегая к народным методам. Малый вес профильного каркаса является положительной и одновременно отрицательной чертой. Если теплица габаритная, она обладает большой парусностью. Чтобы ее не опрокинуло ветром, надо обустроить надежный фундамент и закрепить к нему каркас.

Как сделать своими руками?

Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.

Выбор места

Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.

Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60×60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80×80.

Монтаж опор и обрешетки

После того как выбрано подходящее место, по готовой схеме приступают к установке опор

Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень

Далее стойки бетонируют и оставляют на несколько дней для застывания бетона

За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже

Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.

Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.

Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:

доски и брусья не должны быть мокрыми;
самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.

При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40×20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.

Установка крыши

Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.

Делится он на три основных вида: несущий, стеновой и кровельный. Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы

Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну. О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео

О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

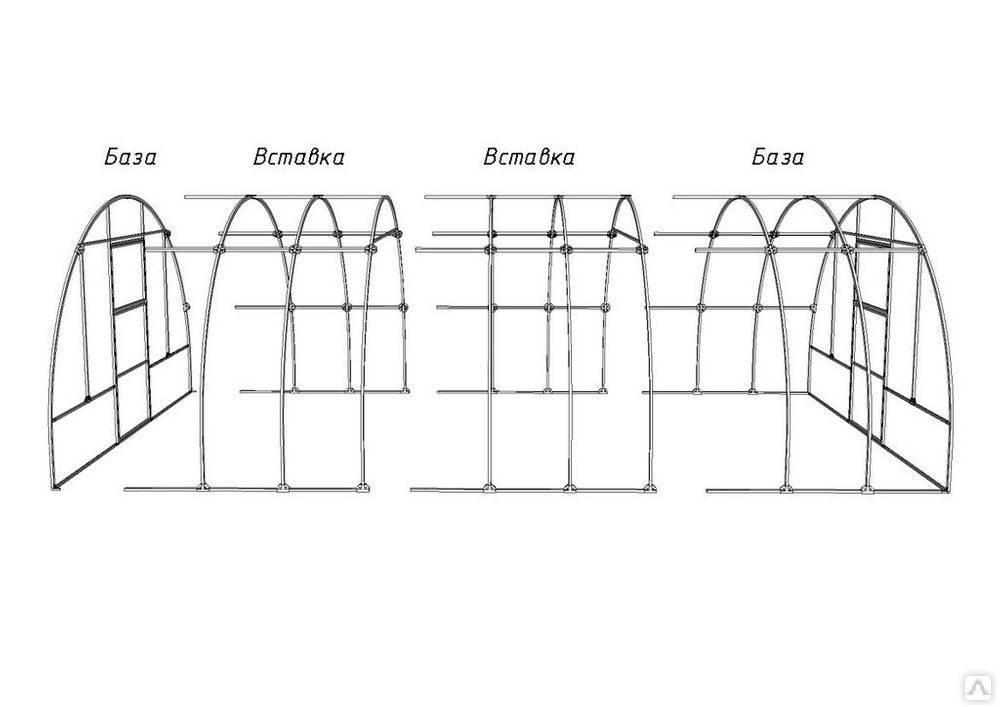

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Общие сведения

Имея информацию о ее конструкции, не составит труда выполнить чертеж каркаса, который является, пожалуй, главным элементом изделия. После того, как каркас будет готов, останется лишь обтянуть его пленкой или обшить поликарбонатом, что является довольно простой процедурой.

Профильные трубы

Как уже было сказано выше, наиболее подходящим материалом является профильная труба, так как она обладает хорошей прочностью и ее цена вполне доступная.

Кроме того, можно выделить следующие достоинства такого решения:

Стальной профиль не гнется благодаря квадратному сечению;
Монтаж конструкции несложно выполнить своими руками;
Изделие получается устойчивым к нагрузкам от атмосферных осадков.
Каркас получается относительно легким и изящным.
Стойкость к гниению и поражению грибком.
Устойчивость к перепадам температур.

Единственное, для изготовления металлического каркаса необходимо обладать навыками работы со сварочным аппаратом.

Особенности теплицы на каркасе из профильных труб

Сотовый поликарбонат по своим характеристикам почти идеален для использования в качестве материала для теплиц.

Он пропускает почти весь спектр солнечного излучения, за счет наличия воздушной прослойки отлично держит тепло и абсолютно нечувствителен к уровню влажности.

Вместе с тем, жесткость поликарбоната не означает возможность строительства бескаркасных теплиц. Под собственным весом пластиковые листы быстро начнут прогибаться, их края начнут выкрашиваться, а по поверхности панелей побегут трещины. Поэтому наличие каркаса жизненно необходимо.

Металлическая профильная труба имеет ряд преимуществ перед другими каркасными материалами:

большая механическая прочность позволяет не только без труда выдерживать весь пластиковых стен теплицы, но и противостоять снеговым нагрузкам вплоть до 300 кг/м.кв.;
жесткий металлический каркас снимает проблему размещения мощного осветительного и отопительного оборудования, необходимого при эксплуатации теплицы в зимнее время;
сборка, разборка и обслуживание занимают минимум времени.

Из недостатков отмечается лишь некоторое увеличение затрат на материалы, а также необходимость пользоваться специальным инструментом для создания дуговых конструкций.

Теплицы изготавливают из самого разного материала и они могут иметь различное оснащение. На нашем сайте вы найдете много полезной информации о самых разных конструкциях и оборудовании для теплиц.

Читайте все про светодиодные и натриевые лампы для теплиц.

Теплица с двускатной крышей

На первый взгляд, такая конструкция более проста в изготовлении в домашних условиях, но мы сразу скажем, что не совсем с этим согласны, хотя это наше мнение субъективно.

Рекомендуем такой метод формирования поперечных профилей, состоящих из прямых отрезков.

Также можно использовать нарезанный по ширине профильной трубы и разогнутый на нужный угол стальной уголок.

В качестве крепежа удобно использовать саморезы с буром, но в крепежной детали отверстия лучше просверлить заранее чуть большим диаметром.

Но наилучшим вариантом, все же, будет сварка, если вы не планируете в дальнейшем разбирать теплицу для перемещения.

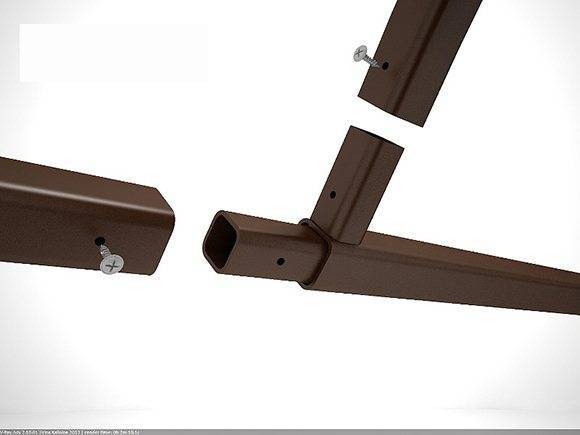

Продольные связывающие элементы, также как и нижняя обвязка, могут крепиться по-разному:

при помощи сварки;

при помощи крабовых соединений;

посредством металлических элементов, входящих в профильную трубу;

с участием различных кондукторов и простых металлических накладок внахлест;

при помощи проушин и отгибов, формируемых из тела самих соединительных элементов или приваренных к ним дополнительных деталей.

Учитывая, что сотовый поликарбонат может изгибаться поперек сот только с определенным радиусом, на углах лист придется раскраивать. Это также несколько добавит работы и дополнительных соединительных элементов, которые все же, лучше использовать, особенно, если вы планируете эксплуатировать теплицу с подогревом.

И листы между собой лучше сращивать с их использованием.

Обшивка стенок и крыши

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм обшиваются сезонные теплицы, а 8 и 10 мм зимние варианты. Чтобы листы не прогибались под весом снега, точки крепления 4-миллиметрового поликарбоната располагаются с интервалом 40 — 50 см, у 6-миллиметрового — 70 см. Для более толстых листов допускается увеличение расстояния до 1 м.

Последовательность обшивки:

Распаковав листы, нужно определить на какой из сторон есть защитное покрытие.
После разрезания листа на его торец, который будет внизу, наклеивается перфорированная лента, не препятствующая стеканию конденсата по каналам. Герметизация верхнего конца, чтобы в ячейки не попадала дождевая вода, осуществляется скотчем.
Подготовленный лист из поликарбоната крепится к фасаду кровельными саморезами. При использовании варианта с пластиковыми термошайбами нужно предварительно просверлить отверстия на 2 мм больше диаметра винта. Это предотвратит коробление обшивки от теплового расширения поликарбоната при изменении температуры.
Вырезаются проёмы для форточек и двери.
Обшивка задней стены производится аналогично.
Поликарбонат на крышу и бока теплицы укладывается защитным слоем вверх и крепится кровельными саморезами. Соседние листы кладутся внахлёст.

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм

При обшивке полиэтиленовой плёнкой она крепится планками, прикручиваемыми саморезами или специальными для арочных конструкций обручами.

Теплица из металлических труб

На фото выше показана теплица шириной 6 метров и длиной 20 метров с большинством конструктивных элементов для «обручальной» части. Верхние рельсовые стальные трубки согнуты в обручи, чтобы сделать ребра для теплицы. Такой подход упрощает конструкцию – ребро заменяет две стены и две стропила. Структура использует естественную силу полукруга, которую легко подготовить. Из-за кривизны она достаточно хорошо «скидывает» снег и обеспечивает много полезного пространства под оцинкованными арками. Если вы сделаете его небольшого размера, у вас не будет вертикальных опор, чтобы мешать.

На фото вверху показаны крепежные детали для проверки и затяжек, а также использования самоконтрящихся гаек.

На этом фото показано, что балки соединяют верхние прогоны вместе, и диагональная распорка проходит от конька части вниз к нижним балкам (не показано). Балки и диагональные распорки связаны друг с другом, чтобы создать 5 треугольников, которые создают прочную оболочку по всей верхней части ребер.

Электроинструменты не нужны, но они делают работу гораздо проще. Ваш самый важный инструмент, это друг, который поможет держать детали на месте и подаст инструменты и крепеж. Это работа для двоих. Вы можете построить теплицу, как это самостоятельно, но это намного сложнее. Сократите время, усилия и разочарования, и возьмите помощника. Спасибо скажете ему сейчас, а потом отблагодарите фруктами и овощами.

Источник фото: www.frugal-living-freedom.com/build-a-greenhouse.html

Виды конструкций теплиц из профильной трубы

Арочная теплица из профилированной трубы

Двускатная теплица из профилированной трубы

Односкатная теплица из профилированной трубы

Фундамент (основание)

Тепличные конструкции различаются по возможности транспортировки. Таким образом можно выделить два типа:

СтационарнаяДанный вид предусматривает основательную закладку фундамента в качестве основы под теплицу;

Мобильная Парник такого типа не имеет привязки к земле и предполагает перемещение конструкции при необходимости транспортировки.

Для стационарной теплицы есть 4 варианта фундамента:

Ленточный
Плитный
Столбчатый
Свайный

1Ленточный фундамент делиться на три вида: незаглубленный (снимается только верхний плодородный слой земли), мелкозаглубленный (предполагает от 70 до 80 см глубины фундамента) и углубленный (глубина доходит до 1.5 метров). Оптимальный вариант соотношения глубины фундамента и поверхностной кладки 70 % на 30 %. Если фундамент на 70 см уходит в глубину, то поверхностная кладка доходит до 30 см.

Устройство ленточного фундамента

В качестве материала для ленточной основы могут применяться различные материалы, такие как бетонные блоки, соединенные между собой арматурой. Обычный кирпич или шлакоблок, либо цементный состав, включающий арматуру.

2Плитный фундамент подразумевает устройство цельно залитой площадки поверх грунтовочного слоя. Используется в местности, где пролегают подземные воды или большой процент песчаной составляющей.

Устройство плитного фундамента

Для организации такого типа основы необходимо выкопать котлован, глубиной минимум 10 см, максимум 70 см. Первый слой представляет собой подушку из щебня и песка. Следующим слоем укладывается геотекстиль, например рубероид, который служит в качестве защиты от агрессивной внешней среды. Далее, выполняется заливка бетонным раствором.

3Столбчатый фундамент, благодаря своей технологии, позволяет достаточно быстро организовать основу под теплицу. Небольшие столбцы размещаются на глубину до 80 см, на расстоянии до 1.5 метров друг от друга. В качестве материала для столбцов применяется обычный кирпич или шлакоблок. Бутовый или природный камень, деревянный пенек или трубы залитые бетонном с асбестом, либо специальные столбы Т – образного типа из бетона.

Столбчатый фундамент

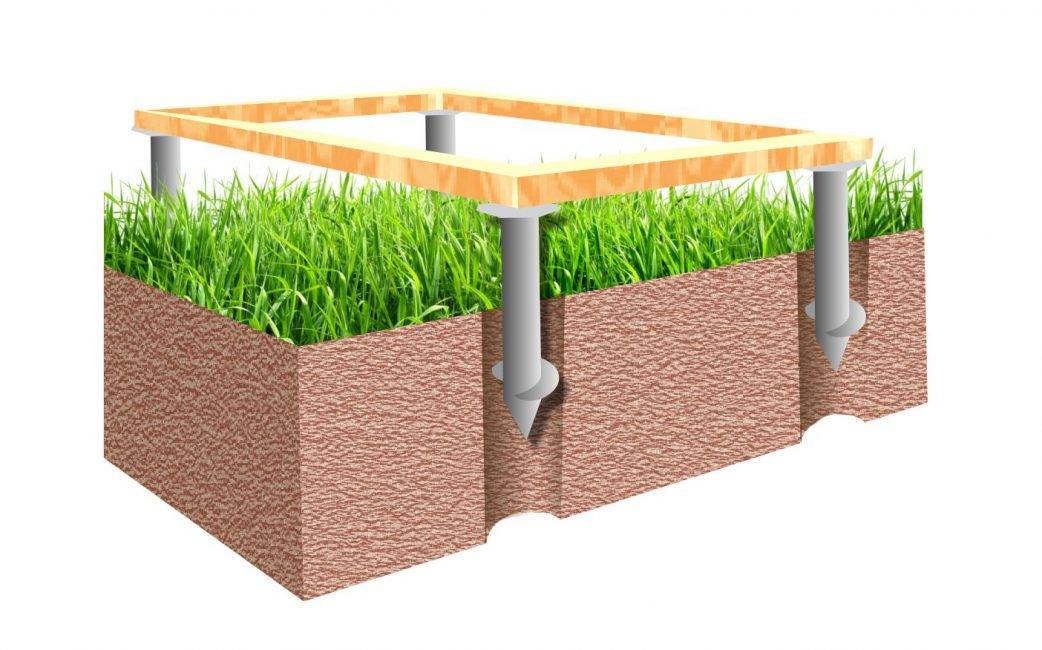

Свайный фундамент широко применяется в болотистой местности или на неровной плоскости земли. Углубление основы превышает нижнюю отметку промерзания земли на 30 см.

Различаются два вида свай: винтовые (оборудованные специальными лопастями, которые позволяют вкручивать сваи в землю), забивные (используя специальное оборудование сваи забиваются в грунт). Расстояние между сваями достигают 2 метров. Для установки винтового типа в некоторых случаях требуется наличие бурового оборудования.

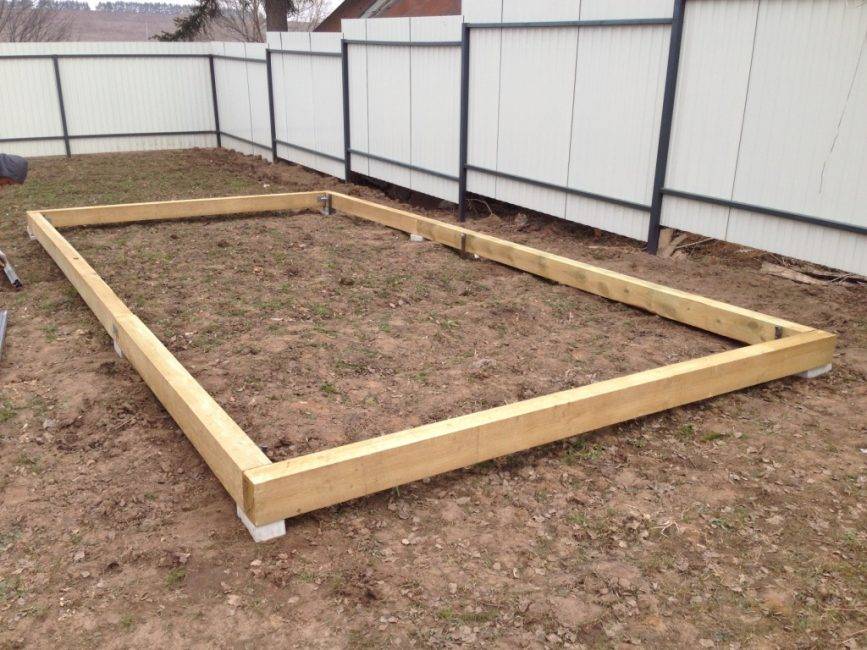

Легкое деревянное основание для теплицы

Если не планируется выделять специальное место под фундамент для теплицы, можно воспользоваться облегченным типом – деревянным основанием. Использование деревянного бруса облегчает работу по сооружению основы, а также является менее затратным вариантом. Дополнительным плюсом является возможность перемещать готовый парник по участку.
