Требования к паяльникам для пайки радиодеталей
Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.
Различные типы жал паяльников
Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:
Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
Регулятор мощности
Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы
Благодаря этому, можно одним паяльником выполнять множество видов процедур.
Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.
Различные модели паяльников
Советы начинающим радиолюбителям
Перед тем, как купить паяльник для пайки проводов или целую станцию нужно учесть некоторые нюансы:
В первую очередь обращаем внимание на нагревательный элемент устройства, так как именно от него будет зависеть температура жала. Таким образом, агрегат, где в качестве нагревательного элемента выступает спираль, нагреваются и остывают долго
Такой тип подходит для длительных работ. Модель для домашней техники
Керамическая часть нагревается достаточно быстро и подходит для недлительного применения. Для радиолюбителя без опыта работы отлично подойдет агрегат со спиральным нагревательным элементом. Модель с керамическим нагревателем
Для мелкой домашней техники отлично подойдет керамический или нихромовый прибор. С помощью него можно выполнить сборку схемы, ремонт бытовых конструкций. Жало необходимо выбирать в виде лопатки, а для мелких деталей скошенное маленького диаметра. Напряжение не должно превышать 10 – 12 Вт.
Для проводки отлично подходит импульсный паяльник.
Для монтажа плат отлично подойдет приспособление с керамическим нагревателем. Если есть возможность, то стоит покупать прибор, где есть возможность сменить наконечник.
Как правильно паять?
В зависимости от вида паяльника и материалов методика работы немного отличается. Спаять провода можно так.
- Сначала нужно удалить изоляцию и очистить поверхности шлифовальной шкуркой.
- Погрузите один провод в канифоль или жир и прогрейте это место паяльником. Флюс должен хорошо обволакивать контакт.
- Если жало медное, захватите капельку припоя и перенесите ее на контакт. Если жало несгораемое, тогда приложите контакт к припою и нагрейте это место паяльником (это называется лужение). Аккуратно проведите жалом вдоль провода, в результате контакт должен быть равномерно покрыт припоем.
- Проделайте то же самое с другим проводом.
- Соедините провода, и залейте в зазор между ними припой.
Собрать простую радиосхему можно таким образом.
- Залудите контакты детали, которую вы хотите припаять на плату.
- Вставьте деталь в нужное место.
- Наберите на жало паяльника немного припоя, а затем погрузите его в канифоль.
- Перенесите каплю припоя на место контакта. Делать это надо быстро, пока флюс не выгорел.
- Равномерно залейте расплавленным припоем место стыка. Помните, что паяльник нельзя прислонять к детали более трех секунд.
- После пайки желательно удалить излишки флюса, поскольку содержащаяся в нем абиетиновая кислота со временем окисляет металл. Сделать это нужно ватой, смоченной в спирте.
Под конец расскажем, как своими руками разобрать плату.
Ножки, на которых держаться компоненты, можно откусить. Но эти части нельзя будет использовать повторно, поэтому компоненты лучше выпаять. Для этого нужно сделать следующее:
- расплавьте припой в месте контакта;
- приставьте специальный шприц для отсоса припоя: когда вы нажмете на кнопку, лишний металл втянется внутрь;
- проделайте процедуру с каждой ножкой элемента;
- после этого деталь можно достать.
Если такого шприца нет, можно воспользоваться обычной одноразовой медицинской иглой.
- Расплавьте припой в месте контакта.
- Выставьте иголку так, чтобы она отделяла припой от контакта. Поскольку она нелуженая, жидкий металл к ней не прилипнет.
- Проделайте это со всеми ножками.
- Извлеките элемент с платы.
В заключение напомним: всегда соблюдайте технику безопасности.
О том, как легко паять микросхемы, вы можете узнать из видео ниже.
Достоинства и недостатки
Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:
- Экономичность – электроэнергия не используется при простое инструмента;
- Безопасность — в нерабочем состоянии жало всегда холодное , что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
- Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.
К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.
Электронная схема и импульсный трансформатор разделены
Отделенный от схемы трансформатор
Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.
Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.
Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.
После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).
В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.
Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.
В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.
Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
| VT1, VT2 | Биполярный транзистор | MJE13003 | 2 | Поиск в Чип и Дип | В блокнот | |
| Выпрямительный диод | 1N4007 | 4 | Поиск в Чип и Дип | В блокнот | ||
| VD1, VD2 | Выпрямительный диод |
Паяльник своими руками является неплохой альтернативой дорогим магазинным аналогам. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности (восстановление отлетевших контактов, пайка проводов при их удлинении и т.п.).
Рисунок 1. Схема устройства простого паяльника.
На современном рынке электроинструментов паяльники представлены в широком ассортименте. Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.
Лучшие профессиональные паяльные фены
Hakko FM-2029
Особенностью данной модели от компании «Hakko» является тонкая рукоятка. С ее помощью можно проводить пайку или демонтаж элементов в труднодоступных местах. Так же для удобства при эксплуатации производитель установил кнопку включения на рукоятке паяльника, так контролировать подачу горячего воздуха при работе гораздо удобнее.
«Hakko FM-2029» работает в температурном режиме от 100 до 550 градусов. Данная модель имеет композитный нагревательный элемент. Кроме этого в комплекте с прибором можно найти подставку для паяльника, прихватку, что бы менять наконечники и кабель для подключения подставки.
Мощность «Hakko FM-2029» равна 140 Вт. Длина прибора с наконечником составляет 23,2 см, а вес без кабеля равен 50 грамм. Длина кабеля равна 1,2 м.
Средняя стоимость составляет 14000 рублей.
Hakko FM-2029 Достоинства:
- Компактный размер;
- Удобно работать в труднодоступных местах;
- Малый вес;
- Высокая температура нагрева;
- Японский производитель.
Недостатки:
Высокая стоимость.
Lukey-868
При помощи данной паяльной станции можно паять и демонтировать различные компоненты, сжимать гибкие трубки, делать пластическую пайку, а так же сушить и нагревать детали. Благодаря своему дизайну и компактным размерам паяльник не займет много места на столе и будет удобен при транспортировке.
Имеется система датчиков, а так же микрокомпьютер, которые позволяют контролировать температуру нагрева. Так же здесь есть светодиоды, которые управляются сенсорным и круговым переключателем. Производитель установил кроме этого антистатическую функцию, благодаря этому можно не переживать за плату в случае электрического разряда.
Так же стоит отметить систему охлаждения. После того, как прибор будет отключен сохранится обдув воздуха, это положительно влияет на срок эксплуатации нагревательного элемента, а так же ручки. При этом прибор автоматически отключится, когда температура воздуха достигнет 50 градусов. «Lukey-868» имеет круговую крыльчатку, это дает возможность создавать большой поток воздуха и при этом устройство не создает много шума.
Мощность «Lukey-868» равна 750 Вт. Устройство работает в температурном диапазоне от 100 до 480 градусов. Размер «Lukey-868» составляет 16*19*11,6 см, а вес – 1,5 кг.
Средняя стоимость составляет 8000 рублей.
Lukey-868 Достоинства:
- Усовершенствованный нагревательный элемент;
- Имеется защита от электрического разряда;
- Система охлаждения;
- Высокая мощность;
- Возможность настройки температуры с точностью до 1 градуса.
Недостатки:
Существенных недостатков не имеет.
Rexant 12-0144
Такая паяльная станция представляет собой универсальный прибор который предназначен для пайки и демонтажа элементов электроники. Конструкция данной модели имеет ЖК-дисплей, который позволяет контролировать рабочие параметры прибора. Подача горячего воздуха может достигать объема до 22 литров в минуту, при этом температурный диапазон может варьироваться от 160 до 480 градусов. После выключения «Rexant 12-0144» срабатывает система охлаждения, благодаря этому появляется возможность продлить срок эксплуатации нагревательного элемента.
Мощность «Rexant 12-0144» равна 320 Вт. Вес паяльника составляет 3,75 кг.
Средняя стоимость составляет 8000 рублей.
Rexant 12-0144 Достоинства:
- Имеет много насадок;
- Быстрый нагрев;
- Система охлаждения;
- Российский производитель.
Недостатки:
Небольшая мощность.
Как выпаять микросхему из платы паяльником легко и безопасно
На сегодняшний день есть множество современных приборов для того, чтобы выпаять микросхему и другие радиокомпоненты из старой платы. Учитывая новейшие технологии, большинство из них дорогостоящие.
Как выпаять микросхему 3-мя способами
Для того чтобы выпаять микросхему с платы можно использовать некоторые способы:
- С помощью отсоса.
- Использовать специальные насадки.
- При помощи паяльника с применением трубочек.
- Использование специального фена (подходит для больших плат и схем).
Все эти методы требуют немалых финансовых затрат.
Как использовать самодельный паяльник для микросхем? Работаем по старинке
Но можно найти альтернативу цена/качество, используя старый проверенный «дедовский способ».
- Для этого понадобиться всего лишь игла от медицинского шприца.
- Ее нужно обточить или просто отрезать острый кончик.
- Весь процесс занимает несколько минут.
- В отверстие иглы просовывается ножка чипа и с помощью паяльника нагревается припой.
- Когда прибой расплавиться, необходимо надавить на иглу чтобы она прошла в отверстие платы, затем немного прокрутить.
- Таким образом, можно быстро и легко отпаять микросхему и ее ножки будут как новые.
Вот так с помощью обычного шприца и без финансовых затрат можно отпаять микросхему при помощи шприца.
Используем подручный материал

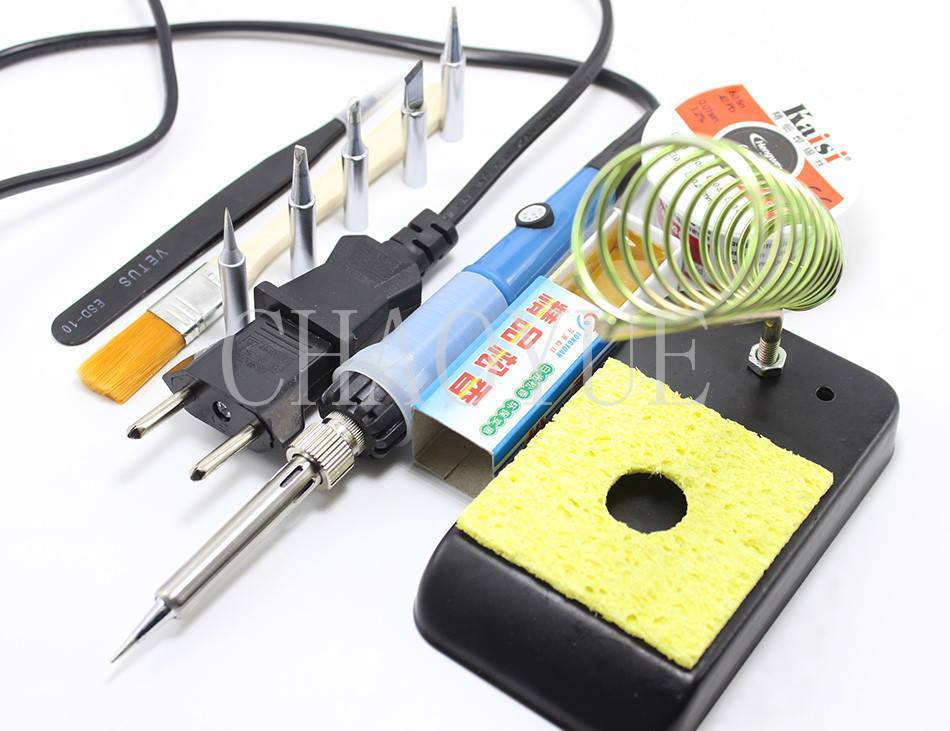

Какие дополнительные инструменты понадобятся при работе паяльником
При работе рассматриваемым инструментом понадобится иметь не только расходные материалы, но еще и вспомогательные инструменты.
Специальная подставка — нужна для того, чтобы не держать разогретый паяльник в руке. Подставку можно приобрести, но ее конструкция настолько примитивна, что она может быть изготовлена самостоятельно. Для этого понадобится отрезок деревянной доски, на которой размещаются опоры из стальной проволоки, изогнутые в виду рожек
Напильник или рашпиль — нужен для того, чтобы заточить жало. С течением эксплуатации инструмента, жало подвергается деформации, поэтому нуждается в выравнивании. Кроме того, что напильником осуществляется очистка и выравнивание жала, так с его помощью еще можно подготовить инструмент к работе с различными по толщине материалами
Работать загрязненным жалом очень трудно, поэтому если вы только учитесь, то уделите внимание вопросу подготовки инструмента к пайке
Пассатижи или пинцет — при работе паяльником эти инструменты играют важную роль. Ведь при нагревании жилы провода или детали, происходит передача тепла по всей поверхности. Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог
Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже
Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог. Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже
После объединения деталей посредством пайки могут понадобиться — спирт, если использовались флюсы, изолента или термоусадочные трубки, предназначенные для изоляции участка и его защиты от воздействия внешних факторов.
Конструкция паяльника и принцип его работы
Каждый радиолюбитель и домашний мастер знает, как выглядит паяльник
Однако при выборе ручного инструмента, важно детально ознакомиться с его конструкцией, а также учесть, что устройства отличаются по мощности. Основными элементами конструкции прибора являются:
- держатель;
- жало;
- шнур;
- нагревательный элемент.
Ручной инструмент обладает способностью преобразования электрической энергии в тепловую, которая передается в свою очередь в зону пайки. Жало является рабочей частью устройства. Оно может нагреваться до 400-450 °С. Раскаленный наконечник во время воздействия на обрабатываемую поверхность, способствует расплавлению припоя и соединяемых деталей. По мере застывания расплавленной субстанции происходит фиксация обрабатываемых элементов.
Паяльники отличаются по типу питания. В продажу поступают аккумуляторные и сетевые устройства. Последние необходимо подключать к электросети.
Самый быстрый паяльник — нагрев за 2 секунды!
Паяльник оснащен кнопкой клавишного типа, это значит, что он включен только тогда, когда вы держите кнопку нажатой, то есть не расходуется зря энергия и возрастает ресурс службы. Что касается нагревательного элемента, то в качестве него выступает кусок медного провода толщиной 1.7 мм. Итак, приступим к изготовлению.
Список материалов:
— трансформатор 220/12В (5А); — два винтовых зажима; — включатель клавишного типа 250В не менее 5А; — фанера; — медный провод сечением 1.7 мм; — кабель с вилкой; — брусок для изготовления ручки; — пару саморезов; — термоусадка; — изоляционная трубочка.
Список инструментов:
— клеевой пистолет; — дрель; — отвертка; — плоскогубцы; — термоусадка; — ножницы; — зажигалка; — бормашина.
Процесс изготовления паяльника:
Шаг первый. Добываем трансформатор
Для паяльника понадобится отыскать понижающий трансформатор 220/12 Вольт на 5А. Такие трансы довольно распространены, их часто используют в колонках, магнитофонах и прочей бытовой технике. Автор решил пожертвовать старой колонкой, разбираем и вытаскиваем трансформатор.
Шаг второй. Переделка трансформатора
Трансформатор нам предстоит переделать, в итоге он будет генерировать высокий ток, благодаря которому быстро разогревается медная проволока толщиной 1.7 мм. Суть переделки заключается в установке шины вместо штатной вторичной обмотки, то есть установка «силовой» обмотки.
Шаг третий. Установка жала и тестирование Обрежьте концы шины кусачками, их нужно выровнять. Далее устанавливаем на них винтовые зажимы, винты затягиваем хорошенько, чтобы был хороший контакт. Изготавливаем жало, для этого понадобится кусок медной проволоки толщиной 1.7 мм длиной примерно 4 см, сгибаем ее пополам в виде буквы «V», и зажимаем в зажимах.
Шаг четвертый. Делаем ручку
Для изготовления ручки понадобится брусок, а также кусок фанеры или доска. С помощью рашпиля и наждачной бумаги формируем желательную форму ручки. Далее вам понадобится дрель, сверлим вдоль всей ручки отверстие, через него будет проходить кабель. Также вам нужно вырезать окно под включатель, это можно сделать при помощи все той же дрели.
Шаг пятый. Сборка паяльника
Начнем с установки трансформатора, первым делом проведите провода через ручку, автор принципиально не использует паяльник для сборки паяльника, так как это смотрелось бы как-то не так. Он прикручивает провода к контактам трансформатора и потом изолирует термоусадкой. Но для верности все подобные узлы лучше припаять.
Прокладываем провода по канавкам и крепим трансформатор при помощи саморезов.
Что касается передней стенки, то в ней тоже должны быть вентиляционные отверстия, помимо этого сверлим отверстия под выводы шины. Ну, а в завершении приклеиваем и верхнюю крышку.
Шаг шестой. Тестируем!
Можно также попробовать сделать жало из стали, тогда оно будет раскаляться гораздо сильнее. Такой паяльник можно вполне использовать как выжигатель, им можно резать пластик, пенопласт и многое другое. Жала делаются очень просто, для каждого материала можно использовать свое жало. Удачи!
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Виды паяльников для пайки проводов по мощности
На виды рассматриваемые приборы классифицируются по такому параметру, как мощность. По мощности они выпускаются следующих номиналов — 12, 20, 40, 60, 100Вт и более
Этот параметр важно учитывать, когда выбирается инструмент. Какой мощности лучше покупать паяльник, мало кому известно, поэтому очень часто новички приобретают прибор, который не справляется с поставленными задачами
Чем больше мощность, тем выше возможности инструмента, но когда работы проводятся с полупроводниковыми элементами, припаиваемые к плате, то высокомощные приборы здесь не нужны. Чтобы обеспечить соединение деталей посредством пайки, необходимо осуществить их предварительный прогрев. Температура нагрева деталей должна быть выше, чем плавления припоя, чтобы обеспечить качественное соединение. Если мощность прибора будет недостаточная для прогрева спаиваемых деталей, то реализовать процедуру будет крайне трудно.
Отсюда получается следующее:
- Инструменты мощностью 12 и 20 Вт используются исключительно для работы с полупроводниковыми элементами — конденсаторами, резисторами, диодами, транзисторами и т.п. Пропаять соединение двух электрических проводов большого сечения такими приборами будет очень трудно
- Приборы с мощностью от 40 до 100 Вт являются самыми популярными, так как они подходят для работы с полупроводниковыми элементами и медными проводами
- Мощные паяльники от 100 Вт и выше предназначены для пайки теплообменников газовых колонок и прочих крупногабаритных деталей
От мощности инструмента зависит размер стержня, а он оказывает непосредственное влияние на возможность проведения работ с мелкими или крупными деталями. Чем выше мощность прибора, тем быстрее происходит прогрев жала, а значит, инструмент через короткий промежуток времени после подключения в розетку, может использоваться для пайки.
Это интересно!Чем больше мощность прибора, тем быстрее нагревается жало, однако большинство радиодеталей не допускают воздействия температуры более 70 градусов. Отсюда получается, что при использовании высокомощных паяльников, не допускается воздействие на полупроводниковые элементы продолжительностью более 3 секунд.
Паяльная станция
Помимо паяльника можно приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Данный инструмент оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку. C помощью такого прибора можно паять не только мелкие радиодетали, но и выпаивать целые микросхемы из плат за счет горячего воздуха.
Будет интересно Устройство амперметра и принцип его действия
Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такой станцией, необходим опыт. Для новичков в паяльной станции на первых порах нет необходимости. Достаточно простенького паяльника для обучения мастерству пайки. Но как только вы освоитесь и будете уверенно держать паяльник в руке, то можно подумать о более дорогом оборудовании.
Паяльная станция
Конструкция паяльника для радиодеталей
Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:
- Жало;
- Стержень;
- Нагреватель;
- Держатель;
- Электрический шнур и вилка;
- Трансформатор;
- Частотный преобразователь;
- Регулятор мощности;
- Кнопка управления.
В зависимости от конкретной модели, количество элементов конструкции может меняться
При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям
Особенности выбор паяльника
Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых
Поэтому, важно определиться с целями применения
Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:
- Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
- Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.
Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:
- 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
- 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
- 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
- 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.
Топ 5 лучших моделей паяльников для радиодеталей
Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:
Baku bk-456 — модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.
Паяльник Baku bk-456
TLW 500W – мощный паяльник с нихромовым нагревательным элементом.
Паяльник TLW 500W
AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.
Паяльник модели AOYUE 3211
ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.
Паяльник модели ZD 416G
Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.
Паяльник Intertool RT2001
Производители
Среди популярных производителей можно отметить следующие бренды:
- Sthor;
- AOYUE;
- ZD;
- TLW;
- Intertool;
- Mega;
- Baku;
- Mastertool.
Виды паяльников по величине питающего напряжения
Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:
- Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
- Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
- Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В
Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.
Виды паяльников
Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.
Спиральный ударов не боится, и он прослужит долгие годы. При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20. Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов
Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.
Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.
Таблица моделей паяльников для микросхем.
В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.
Паяльник для микросхем: как выбрать жало?
Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.
Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией
Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки
Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.
