Как быстро и качественно выполнить монтаж тёплого пола своими руками

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Преимущества и недостатки

К преимущества таких полов можно отнести их относительную экономичность. Ведь в большинстве случаев, для работы этой системы будут использоваться полноценные нагревательные котлы, КПД которых намного выше систем электрического теплого пола. К тому же, если использовать теплый пол по всей площади дома или квартиры, он будет работать как основной или дополнительный элемент отопительной системы. Таким образом, водяной теплый пол делает напольное покрытие не только приятным и теплым на ощупь , но и в какой-то степени обогревает дом.

Недостатки тут тоже есть, но они скорее относятся не к эксплуатационным качествам, а к экономическим. Ведь средняя стоимость материалов для водяного пола составляет около 1500 рублей за 1 квадратный метр. Это без учета работ. Если заказывать монтаж пола «под ключ», то цена квадратного метра вырастет до 2000-3000 рублей за кв.м. Именно поэтому наша статья как нельзя кстати поможет вам сэкономить довольно серьезную сумму денег, ведь все работы можно сделать вполне качественно своими руками.

Калькулятор, который вычислит для вас примерную стоимость материалов, исходя из необходимой площади:

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с P_уст.= 1960 Вт потребуется кабель длиной L_каб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет L_каб. = 110 м (P_уст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = S_у*100/L _каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

Способы подключения резистивных кабелей

Может быть интересно

Контуры подключаются между собой параллельно (рис. г).

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно P_уд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность P_уст. = 120*7 = 840 Вт.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается

Здесь важно не нарушить целостность кабеля

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

• Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
• С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
• Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
• Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

• Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если S_общ. = 24 м2, то может получиться, что S_у = 15 м2.
• Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
• При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
• Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола

Общие рекомендации

Независимо от способа укладки, есть общие правила монтажа водяных теплых полов:

Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.

Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.

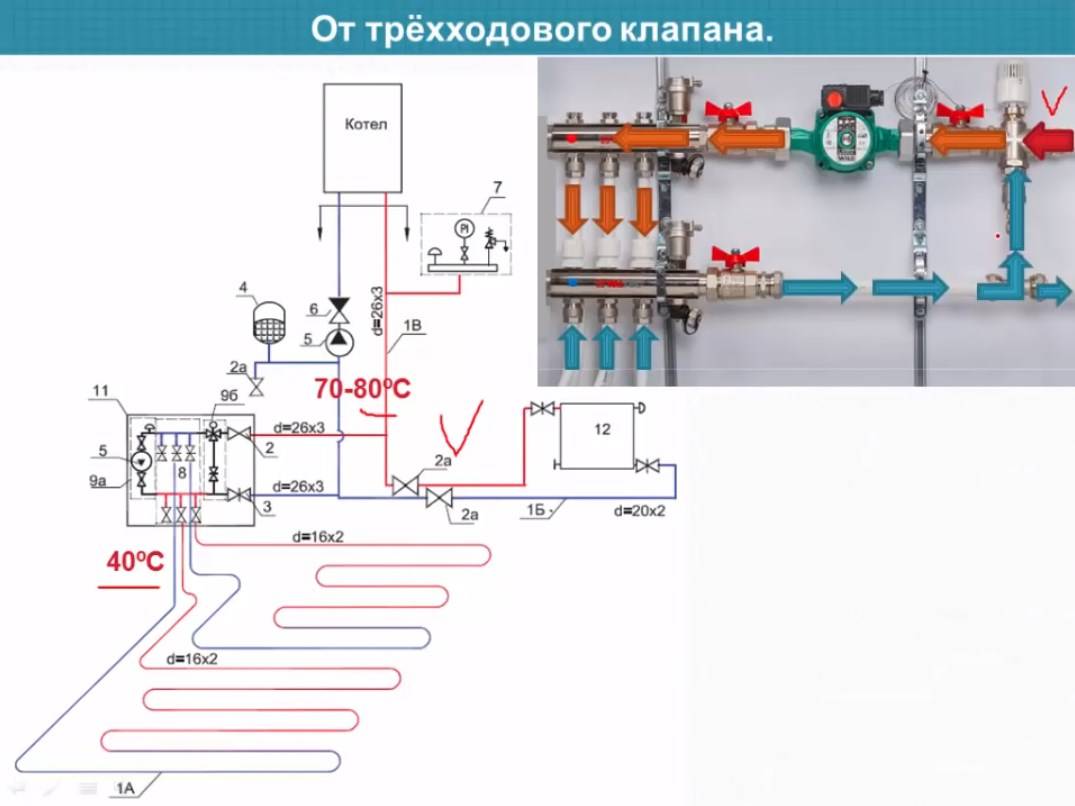

Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.

Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.

Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.

В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.

Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.

  Методика расчета теплого водяного пола

Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).

Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.

Укладка контуров обогрева

Для устройства контуров обогрева используются трубы из термостойкой пластмассы. Они должны укладываться петлей единым контуром. При этом он, по возможности, не должен обладать стыками. Если получилось так, что приходится соединять трубы в середине, то нужно использовать соединительные муфты, которые зажимаются обжимочным прессом, т.к. они обеспечивают наиболее надежное соединение. Муфты, которые собираются на резьбе или другими способами, в последующем могут допускать утечки. Но вернемся к контурам. Их число и длина должны быть прописаны в проекте. Все они должны иметь начало и конец в точках соединения коллектора. Распределительный коллектор может быть закреплен на стене или спрятан в специальном ящике. Все опять же определяется в проекте.

Далее уложенные трубы необходимо зафиксировать. Самым надежным способом является фиксация пластиковыми или металлическими хомутами. Для фиксации трубы закрепляются к арматурной сетке. Промежутки между точками крепления 35 см.

Для защиты труб от истирания в точке выхода из пола (на подъеме к коллектору) на них накладываются защитные уголки.

Излишки труб обрезаются специальными ножницами для металлопластиковых труб. Обрезку необходимо совершать под углом 90⁰. Это необходимо точно соблюдать для избежания неплотного соединения в фитинге, которым происходит соединение трубы с коллектором. Тут вам нужно учесть, что диаметры стыковочных узлов должны соответствовать друг другу.

Следующим этапом будет заполнение системы водой и проверка на герметичность – опрессовка. Ну а далее уже происходит процесс настройки работы распределительного коллектора.

Ошибки при монтаже

Всем известно, что любая работа, выполненная не качественно, приводит к дополнительным тратам времени и денег. Чтобы избежать этого, нужно знать, какие чаще всего совершаются ошибки при монтаже электро-термопола.

Пожалуй, самой распространенной и главной является обрезка слишком длинного кабеля. Делать это категорически запрещено, поскольку провод, который используется для изготовления «теплого пола», экранирован и имеет сопротивление, зависящее от его длины.

Тёплый пол под плитку

Неправильно рассчитанная площадь под устройство также может вывести его впоследствии из строя.

Некоторые люди, переживая за исправность конструкции, включают ее, не дожидаясь высыхания стяжки, чего делать нельзя!

Приборы теплого пола – весьма хрупкая вещь и наступать на них следует очень осторожно, избегая передавливания кабеля. Поэтому позаботьтесь о том, чтобы снять тяжелую обувь при укладке обогревательных элементов

Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона.

Не следует экономить и оставлять пустоты между элементами электрических полов, это приведет только к их перегреву и поломке.

Потрудитесь после монтирования сделать приблизительный план расположения устройства, поскольку в дальнейшем забывчивость может сыграть с вами злую шутку и, ремонтируя что-то, вы выведете из строя весь отопительный комплекс.

Последовательность выполнения работы

В многоквартирных домах или в частных домах с несколькими этажами основой выступают плиты перекрытия. Одноэтажные дома – пол по грунту. При устройстве основы по грунту бетонные работы должны выполняться в следующей очередности:

• Слой песка;
• Щебень мелкой фракции;
• Гидроизоляция;
• Армированная стяжка.

После того, как выполнена черновая основа вам можно приступить к подготовке необходимых материалов:

• Гидроизоляция;
• Пластиковые или металлопластиковые термотрубы;
• Демпферная лента;
• Крепеж для труб;
• Сетка для армирования.

Работа должна начинаться с проведения гидроизоляции основания. Для этой цели можно использовать любой подходящий материал, но чаще всего используется полиэтиленовая пленка с толщиной не менее 100 мкм. Ее необходимо расстелить по всей поверхности основания внахлест, при этом стыки необходимо проклеивать скотчем. Следующим этапом будет прокладка в нижней части стен демпферной ленты. Она должна быть обязательно, т.к. она в последующем будет компенсировать температурные расширения стяжки. Крепится она доступными средствами или же, если имеется, то с помощью самоклеящейся основы.

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

сравнительно высокая сложность проектировки и монтажа

Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину; невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованного отопления.

водяной теплый пол

водяной теплый пол

Про покрытия теплых полов

Обычная практика – монтаж теплого пола под плитку, т.е. в роли финишного покрытия будет выступать кафель или керамогранит. Сами эти материалы холодные, и их обогрев в процессе эксплуатации придаст им дополнительные положительные свойства.

В качестве покрытия для теплого пола могут быть использованы и другие материалы, в частности паркет или ламинат. Но когда выполняется монтаж теплого пола под плитку, на мощность пола накладывается меньше ограничений.

При определении окончательного покрытия теплого пола надо учесть, где он располагается. Чаще всего он востребован на кухне, в ванной комнате, в коридоре, т.е. там, где достаточно жесткие условия эксплуатации. Поэтому выбор для таких мест кафеля в качестве отделочного материала вполне оправдан, а выполнение монтажа теплого пола под плитку поможет смягчить окружающие условия и придать помещениям дополнительный комфорт.

Теплый пол в ванной комнате

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Особенности сшитого полиэтилена

Сшитый полиэтилен производится физическим либо химическим способом. При его создании звенья молекул этилена посредством поперечных связей образуют пространственную (трехмерную) сетку с ячейками. Сшитый полиэтилен как материал обозначается РЕ-Х. По способу производства выделяют: РЕ-Хa, РЕ-Хb, РЕ-Хc, РЕ-Хd.

РЕ-Хa полимер, который образуется при нагреве с применением пероксидов. Полиэтилен РЕ-Хb получается в результате обработки влагой с катализирующим веществом и имплантированным силаном. РЕ-Хc – материал, образованный после бомбардировки электронами молекул полимера. РЕ-Хd встречается крайне редко и производится с использованием азотной технологии.

Наилучшим образом подойдут для теплого пола трубы из сшитого полиэтилена марки РЕ-Ха.

Существует несколько видов труб из сшитого полиэтилена, они различаются способом изготовления

Преимущества и недостатки

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам

Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя

Сшитый полиэтилен или металлопластик

Трубы из сшитого полиэтилена и металлопластиковые трубы – главные конкуренты, когда дело касается обустройства водопровода, системы отопления или теплых полов. У них много общего. Оба вида труб достаточно гибкие, прочные, устойчивы к коррозии и относительно просты в монтаже – сваривать уж точно ничего не придется. Правда, монтировать металлопластиковые трубы все же легче, чем PEX-трубы, с которыми необходимо быть предельно осторожным

У металлопластиковых труб чуть выше коэффициент теплопроводности (0,45 против 0,38), но они не переживут замерзания внутри теплоносителя. PEX-трубы же после того, как вода в системе расстаит, можно будет эксплуатировать, как и прежде. Более того, некоторые виды PEX-труб легко восстанавливают свою форму. Устойчивость к высоким температурам и давлению высокая у обоих видов труб: металлопластик выдерживает давление до 25 атм при температуре 250С, может эксплуатироваться при температурах теплоносителя до +950С с кратковременным повышением до +1200С, правда, максимальное давление при этом 10 атм. Таким образом, эксплуатационные характеристики вполне сравнимы с аналогичными параметрами труб из сшитого полиэтилена, которые мы приводили выше.

Выбор зависит, в основном, от особенностей эксплуатации водопровода и бюджета. Разброс цен среди труб, даже в пределах одной группы, значительный, но PEX-трубы чаще оказываются дешевле металлопластиковых.
