Как соединять и монтировать металлопластиковые трубы

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга.

Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца.

Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Преимущества и недостатки

Самое большое преимущество прессового соединителя – надежность. Соединение неразъемное, герметичное и не требует никакого обслуживания (например, подтягивания гаек, как у компрессионных фитингов). Металлопластиковый трубопровод, соединенный при помощи пресс-фитинга, можно даже заливать в стяжку или зашивать фальш-стенами из гипсокартона.

Прочие достоинства пресс-фитингов:

  1. Простая надежная конструкция обеспечивает долговечность.
  2. Прочность соединительного узла.
  3. Легкий и быстрый монтаж с применением несложного оборудования – ручного пресса.
  4. Большой ассортимент разнообразных конструкций позволяет подобрать пресс-фитинги для монтажа инженерных металлопластиковых систем любой конфигурации.
  5. Долговечность. Срок службы примерно равен сроку службы пластика и составляет десятки лет.
  6. Стойкость к коррозии основного материала – латуни, нержавеющей стали.
  7. Безопасность для людей, животных.
  8. Экологичность. Металлические детали после использования просто переплавляют в новые изделия.
  9. Соединители практически не сужают сечение металлопластиковых трубопроводов, имеют небольшое гидравлическое сопротивление.

Недостатки:

  1. Латунные фитинги рассчитаны на рабочее давление до 1,6 Мпа (16 атмосфер). Но на практике такое давление обычно не встречается даже в многоэтажках. В частных домах давление редко превышает 2-3 атмосферы.
  2. Латунные изделия с течением времени покрываются патиной, темнеют. Поэтому их часто покрывают хромом или никелем для декоративности.
  3. В определенном смысле недостаток фитинга в его «одноразовости» – неразъемное соединение разборке не подлежит, запрессовывать соединитель повторно нельзя, при неправильной запрессовке пресс-фитинг придется обрезать и выкинуть.

Соединение труб при использовании пресс-фитингов

некачественно запрессованная

  • вес. Так как качественные, изготовленные из латуни пресс-фитинги, более тяжелые по сравнению с легкими, которые изготовлены из дешевых и некачественных материалов;
  • качество. Некачественная гильза фитинга не обеспечит при обжиме равномерного соединения;
  • маркировку. Маркировка должна быть четкой, без пропущенных знаков. Глубокие и выпуклые обозначения — гарантия качества.

Пресс-фитинги имеют как преимущества, так и недостатки при соединении с металлопластиковыми трубами.

К достоинствам пресс-фитингов относится их надежность. С помощью пресс-фитингов происходит качественное соединение труб. Их можно бетонировать и использовать для монтажа системы теплых полов. Еще одно их преимущество — это простой и быстрый монтаж.

Недостаток пресс-фитингов — это необходимость в специальных пресс-клещах. Не добавляет им плюсов и их однократное использование, так как при замене соединения их приходится удалять вместе с трубой.

Соединение металлопластиковых изделий с применением пресс-фитингов — один из самых надежных способов.

Порядок соединения пресс-фитингами металлопластиковых труб:

  1. Специальными ножницами отрезаем требуемой длины трубу.
  2. Фаскоснимателем снимаем внутреннюю фаску с трубы.
  3. Затем снимаем внешнюю фаску.
  4. Калибратором проверяем внутренний диаметр трубы.
  5. Снимаем с фитинга гильзу, и проверяем кольца и прокладки фитинга.
  6. Затем вставляем обратно гильзу в фитинг.
  7. Труба вставляется до упора в фитинг. При качественном заходе ее должно хорошо видно в отверстии гильзы.
  8. Гильзу вставляем в фитинг и соединяем до упора рукоятки.

Соединение пресс-фитингами труб из металлопластика снижает затраты монтажа, так как используется деталей и материалов намного меньше, и качество соединения труб надежнее, чем в соединении с компрессионными фитингами.

Проводить замену или ремонт трубопровода металлопластиковыми трубами не очень сложно. Это вполне можно сделать самостоятельно. Устроенный трубопровод из таких труб при необходимости можно демонтировать. Металлопластиковые трубы не нужно окрашивать, они не поддаются коррозии, легкие, электробезопасные, пластичные, долговечные. Несмотря на все преимущества у них есть и некоторые недостатки:

  • неустойчивость к промерзанию;
  • деформация при воздействии на них высоких температур.

Однако при выборе качественного материала и при правильной установке такой трубопровод прослужит Вам очень долго, не причиняя при этом неприятностей.

Меры безопасности

При работе с нагревательным аппаратом необходимо соблюдать меры индивидуальной защиты:

  • Паяльник должен быть установлен на горизонтальной поверхности в свободном от материалов месте.
  • На мастере должны быть обязательно защитные перчатки (для работы с горячими инструментами), удобная спецодежда.
  • Не следует наклоняться над плавящимся пластиком, поскольку в процессе выделяются вредные пары.
  • Помещение должно быть относительно чистым. Рабочая поверхность — свободной от пыли, мусора.
  • Соединение вилки паяльника с сетью должно быть плотным, шнур свободным.

Рекомендуем ознакомиться: Куда грамотно и безопасно спрятать трубы отопления в частном доме?

Предварительный прогрев сварочного инструмента проводят 20 минут, если на нем нет соответствующего индикатора.

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

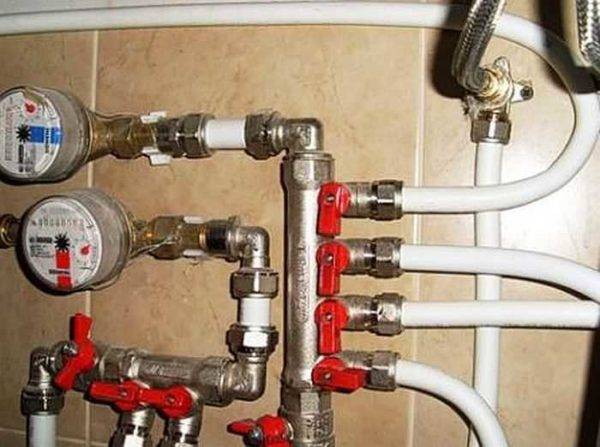

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

  1. Ключи гаечные (2 штуки);
  2. Ножницы прецизионные;
  3. Калибратор;

Калибратор

  1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

  1. Трубу отрезают с помощью прецизионных ножниц;
  2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
  3. На конец трубы одевают затяжную гайку и обжимное кольцо;
  4. Вставляют конец фитинга в трубу;
  5. Вставляют концевик фитинга в трубу;
  6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
  7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
  8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

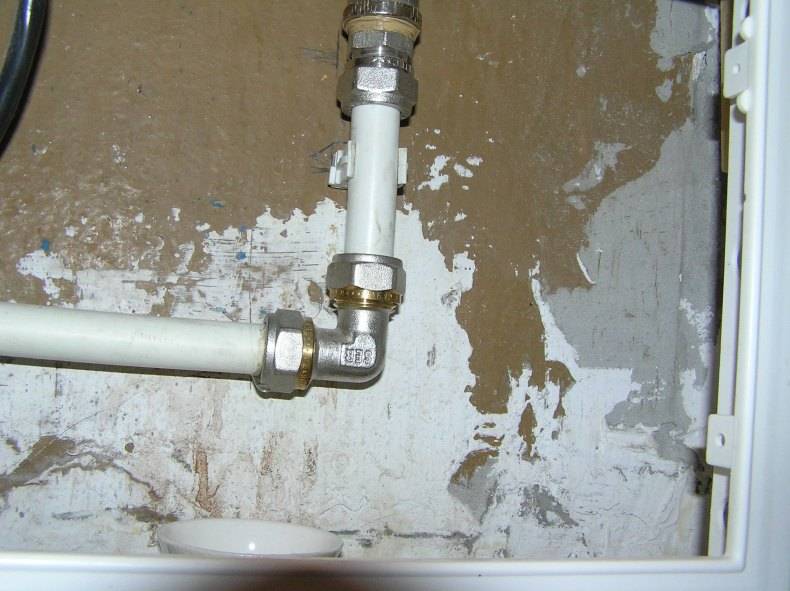

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

  • Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
  • Недопустимо сдавливать трубы при креплении;
  • Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
  • Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
  • Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Основные положения

Итак, вы все просчитали и решили сделать монтаж металлопластикового водопровода своими руками. И правильно сделали, при старательном и внимательном отношении это дело под силу каждому. С чего нужно начать?

Возьмите бумажный лист и начертите план помещений, в которых будем устанавливать водопровод. У вас должен выйти эдакий план сверху. Чаще всего полностью заменяют все трубы в частном доме или квартире, а это, для начала, туалет, ванная и кухня. Тщательно измерьте будущие места укладки и соединения.

Установка трубопровода из металлопластиковых труб, пожалуй, наиболее доступный вариант поменять трубы без какой-либо квалификации. Поэтому смело начинайте монтаж.

Помните про то, что труба проходит двойная: горячее и холодное водоснабжение, но есть несколько мест, в которых находится только холодный водопровод. Это подвод к стиральной и посудомоечной машине, разводка около унитаза и так далее.

На данном этапе вы уже знаете, какое количество труб понадобится. Затем внимательно просчитайте, сколько смесителей, тройников, соединений и других монтажных узлов вам будет необходимо установить.

Установка металлопластиковых труб своими руками включает в себя еще и наличие некоторого набора инструментов. Вот список того, что вам будет необходимо:

  • Рожковые ключи необходимых размеров, разводной ключ, дрель, плоскогубцы.
  • Калибратор. Понадобится, так как после отрезания, труба будет вогнута немного внутрь, а необходимо ее, наоборот, чуть развальцевать, чтобы резиновые уплотнители не испортились.
  • Ножницы для порезки. Это важный инструмент, поэтому не экономьте и непременно приобретите, в противном случае можете испортить трубу. Резка другими приспособлениями может нарушить защитный слой, образовывать неровности, заусенцы, что впоследствии приведет к течи трубопровода.

Итак, для работы все подготовлено. Теперь надо демонтировать старый трубопровод, а одновременно с ним и старые вентили возле входа в жилище.

Если вы проживаете в доме индивидуальной постройки, то просто закрываете центральную подачу воды, а если же в квартире, то нужно будет вызывать сантехника, чтобы тот отключил в стояке подъезда холодное и горячее водоснабжение.

Нужно отдельно сказать, что входные вентили в жилище обязаны быть только высококачественные. Приобретайте краны, которые могут выдерживать температуру 160 градусов и давление 70 атмосфер. Не стоит экономить на этих вентилях, так как в случае аварии они будут единственными воротами ваше жилище.

Плюсы и минусы

Полимерные трубы, как и изделия из прочих материалов, имеют свои положительные и отрицательные стороны. Среди несомненных плюсов следует отметить: • Устойчивость к воздействию сырости. Пластик, в отличие от металла, не подвержен окислению и ржавчине.

• Большой выбор всевозможных вариантов пластиковых труб. Это даёт возможность подобрать необходимый для вашего случая тип изделия.

• Невысокая стоимость. Пластиковые трубы под воду обычно стоят значительно ниже, нежели их металлические аналоги соответствующего диаметра.

• Морозостойкость. Пластиковые Т., за исключением ПНД, способны выдерживать, без ухудшения технических характеристик, понижение температуры окружающего воздуха до -10оС. Это связано с их эластичностью. Даже при замерзании внутри них воды, они не разрываются, а просто увеличиваются в диаметре. Так что, после оттаивания воды не произойдёт потопа.

• Малая масса, по сравнению с металлическими трубами. Данный фактор особенно актуален при транспортировке и монтажных работах.

• Длительный срок эксплуатации. Время гарантированной безаварийной службы пластиковых труб составляет в среднем 45-50 лет. А в отдельных случаях, по заверениям производителей, он может достигать и столетия. Впрочем, на деле это проверить ещё не удалось, поскольку массовое внедрение пластика в сантехнических системах началось не более двух-трёх десятилетий назад.

• Сопротивляемость гидроударам. Вследствие своей эластичности и способности к кратковременным деформациям, полимерные изделия способны без ущерба переносить гидроудары. В системах, собранных из металлических Т. подобные происшествия зачастую приводят к разрывам.

• Простота сборки. Если для монтажа водопровода из металлических Т. потребуются услуги электросварщика высокой квалификации, то собрать систему из пластиковых Т. может любой домашний мастер-самоучка. Стыковка отдельных пластиковых элементов не представляет труда, главное – правильно составить схему сборки трубопровода.

• Уменьшенная вероятность засоров. Из-за гладкой внутренней поверхности пластиковых труб, в них практически не образуется налёта. В то время, как в металлических аналогах со временем накапливается значительный слой ржавчины и солей, уменьшающих внутренний просвет, и приводящих к засорам и разрывам.

К минусам пластиковых труб следует отнести:

  • Низкая устойчивость к ультрафиолету. Под действием солнечного излучения пластик желтеет, становится хрупким. Поэтому при необходимости прокладки трубопровода на улице, его рекомендуется защищать от солнца.
  • Неустойчивость к температурным воздействиям. В отличие от металла, пластик весьма легкоплавок, и любое воздействие на него повышенной температуры неизбежно приводит к деформации и расплавлению. Так, горячая вода сможет деформировать не рассчитанные для неё пластиковые трубы, а весенние пожоги прошлогодней травы на участке – полностью уничтожить пластиковый летний водопровод.
  • Низкая устойчивость к механическим воздействиям. Резкие удары и механические нагрузки переносятся пластиком гораздо хуже, чем металлом из-за их физических свойств.

Как видим плюсов у пластиковых труб гораздо больше, нежели минусов. В связи с этим, полимеры являются наилучшей альтернативу металлу. Главное, при выборе материала правильно учесть его условия эксплуатации.

Монтаж

Составление схемы трубопровода с нанесением всех контрольных точек, фитингов и запорной арматуры. Для упрощения монтажных работ трассу трубопроводов также можно нанести на стены в реальных размерах.

Необходимо определиться со способом соединения труб.

Обжимной способ

После нарезки на откалиброванные трубы надеть гайку и кольцо, вставить в фитинг до упора. Затем разводным ключом плотно держать фитинг, а другим до упора затянуть на трубе гайку.

Для лучшего вхождения нельзя использовать смазки и нефтепродукты, т.к. они не обеспечат герметичность соединения.

Преимущества:

  • полностью разборное соединение;
  • простота монтажа;
  • отсутствие течей в сетях холодного водоснабжения при длительном сроке эксплуатации;
  • длительный срок эксплуатации;
  • возможность быстрой замены отдельный участков трубопровода.

Опрессовка

Трубы нарезаются необходимой длины труборезом. Затем калибруются, на краях срезаются фаски.

Далее край трубы необходимо ввести до упора в пресс-фитинг (для контроля длины есть специальное отверстие). Труба, надетая на фитинг вставляется в пресс (электрический и ручной) и зажимается до образования герметичного соединения.

Процесс опрессовки занимает не более 60 секунд. Пластиковые фиксаторы могут быть сняты (для придания завершенного вида конструкциям).

Преимущества:

  • отсутствие необходимости обслуживания;
  • при правильном монтаже отсутствие течей на всем сроке эксплуатации системы;
  • возможность зашивания в стены и под гипсокартон;
  • низкая стоимость монтажных работ.

После монтажа системы необходимо проверить ее работоспособность –заполнить систему водой. При отсутствии течей монтаж можно считать выполненным успешно.

При возникновении трещин в фитинге, необходимо его заменить. Для того чтобы затянуть ослабленное соединение фитинга необходимо 2 разводных ключа, одним из которых удерживается фитинг, а другим до упора подтягивается гайка.

https://youtube.com/watch?v=87bgrDx4H1U%3F

Учимся выполнять монтаж компрессионными фитингами

Стоит отметить, что компрессионные фитинги надёжнее, и применяются значительно чаще. Они отличаются сложной структурой.

Устройство компрессионных фитингов

  • Основа изготавливается в виде литого корпуса с добавлением резьбы;
  • Для крепления и фиксации кусков трубы используется обжимное кольцо и накидная гайка для фиксации соединения;
  • Кольца для уплотнения гарантируют высокий уровень герметичности.

К сожалению на резьбе, иногда, появляются протечки. Это устраняется, благодаря подтяжке соединения. Потому нельзя замуровывать трубу по всей длине. Не всем нравится что нужно проверять появление протечки воды, но в целом этот вариант очень надёжный, и не дорогой.

Процесс монтажа

  • Необходимо снять накидную гайку с обжимным крепёжным элементом. Далее стоит убедиться в надёжности либо фактическом присутствии уплотнительной резинки. Теперь переходим к основной сборке;
  • Гайку вместе с кольцом необходимо надеть на трубу;
  • Отрезок металлопластиковой трубы надевается на фитинг до момента упора, речь о достижении специального выступа;
  • Кольцо одевается до упора на сам фитинг;
  • Необходимо закрутить накидную гайку. Руками подтягивается соединение металлопластиковых труб, благодаря двум ключам. Один необходим для удержания корпуса фитинга другой для закручивания накидной гайки.

Всё фактически монтаж фитинга завершён. Но в случае залива антифриза стоит применить другие прокладки. Необходимо использовать тефлоновые либо паронитовые. В противном случае очень быстро появится протечка.

Технология установки. Инструкция по монтажу

Компрессионного фитинга

  • Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
  • Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
  • Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
  • На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс

Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.. Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:. Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Пресс фитинга

Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют

Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

На штуцер пресс-фитинга насаживается отрезок трубы. Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

С противоположного конца фитинга процесс насадки осуществляется так же.

С помощью пресс-клещей осуществляем прессовку соединительной гильзы внутри фитинга.

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

Пуш-фитинга

  • Для соединения не требуются дополнительные инструменты и приспособления.
  • Нужно проверить затянута ли колодка до упора.
  • Подготовленный заранее отрезок трубы просто вставляют в отверстие фитинга.

Для повторного использования пуш-фитинга необходимо разобрать конструкцию. Для этого нужно раскрутить удерживающую колодку и изъять трубу. Тарельчатую пружину нужно заменить на новую – теперь фитинг вновь готов к использованию.

Крепление к стенам собранных участков осуществляется при помощи специальных клипс или кронштейнов, которые нужно подбирать с учетом диаметра изделия.

Как согнуть металлопластиковые трубы

Согнуть металлополимерную трубу можно вручную. В этом деле есть небольшие тонкости, которые стоит знать: процесс изгиба нужно осуществлять постепенно (в несколько этапов) и при помощи строительного фена.

Необходимо нагреть трубу феном. Обхватить руками так, чтобы большие пальцы рук находились вдоль трубы и служили своего рода упором. Медленно и постепенно начинаем процесс сгибания в несколько подходов, при необходимости подогревая изделие феном.

Не стоит делать резких движений! Важно сохранить целостность внутреннего слоя и не деформировать внешний. В момент сворачивания не забывайте о допустимом радиусе изгиба, который указан в разделе «Технические характеристики». Для тренировки навыков используйте небольшие обрезки

Для тренировки навыков используйте небольшие обрезки.

О том, как правильно согнуть металлопластиковые трубы можно посмотреть на видео:

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

  • Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
  • Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
  • Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

Преимущества металлопластиковых труб

В отличие от стального, трубопровод получается:

  • значительно дешевле;
  • легче по весу;
  • не лопаются на морозе, будучи заполнены теплоносителем;
  • устойчивым к коррозии.

В отличие от пластиковых труб, металлопластиковые:

  • остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
  • способны выдерживать повышенные нагрузки;
  • не требуют пайки при монтаже;
  • имеют меньшее линейное расширение.

Рекомендуем ознакомиться: Выбираем аппарат для качественной сварки полиэтиленовых труб

Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга. Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца. Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Как соединить металлопластиковые трубы фото

Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо. В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.

Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима. В обычном состоянии натянуть трубу на штуцер довольно сложно. Вставляем калибр во внутреннее отверстие трубы и, проворачивая его в разные стороны, погружаем вглубь на пару сантиметров. Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.

Работа с металлопластиковыми трубами – калибровка

Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке. Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.

Соединение металлопластиковой трубы и фитинга фото

Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк. Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.

Как обжать фитинг металлопластиковой трубы

Вот, в принципе, и весь монтаж металлопластиковых труб своими руками. Сложно? Как по мне, то проще ничего нет. Ну а вы судите сами – кто-то поддержит мое мнение, а кому-то эта работа покажется невыполнимой.

Автор статьи Юрий Пановский

Инструмент для работы

Пресс-клещи

При использовании пресс-фитинга нам понадобится специальный инструмент для монтажа металлопластиковых труб. Это пресс-клещи.

Они могут быть механическими или гидравлическими. Для каждого вида пресс-фитинга используются свои инструменты. Они отличаются по конструкции и способу действия. В остальном же какой-то специальный инструмент не требуется или его можно будет заменить подручными средствами.

Нам понадобится:

  • Измерительная рулетка;
  • Ножницы или ножовка по металлу для обрезки труб;
  • Калибровщик (можно заменить круглым напильником соответствующего диаметра;
  • Эспандер (для надвижного пресс-фитинга);
  • Пресс для фитинга;
  • Гаечный ключ.

Особенности металлопластиковых изделий

Металлопластиковые (металлополимерные трубы) – композитные изделия, для производства которых применяются различные виды материалов. Подобные элементы имеют привлекательный внешний вид, хорошую износоустойчивость, эластичность, прочность.


Металлопластиковые трубы отличаются высокими потребительскими качествами (прочностью, гибкостью, устойчивостью к высоким температурам и агрессивным веществам), а также эстетичным внешним видом

Как правило, труба состоит из пяти слоев. В качестве несущей основы применяется прочный полимер, обычно сшитый полиэтилен. Он придает гладкость внутренней поверхности, защищая ее от засоров, а также способствует прочности изделия.

На сердцевину наносится клеящее вещество, на котором укрепляется стабилизирующая трубу алюминиевая фольга (она также препятствует попаданию кислорода). Соединение закрепляется сваркой встык или внахлест.


Конструкция металлопластиковой трубы предусматривает использование пяти слоев различных материалов: двух слоев полиэтилена, двух слоев клея, слоя алюминиевой фольги

Четвертым слоем также наносится клей, к которому подсоединяется наружное покрытие – полиэтилен белого цвета, обеспечивающий изделию защиту и придающий ему эстетический внешний вид.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
