Монтаж подвесного потолка Армстронг

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Расчет необходимого материала

Перед непосредственной укладкой потолка нужно произвести точные расчеты. Это необходимо для того, что правильно определить, сколько материала потребуется для установки изделия. Рассчитать периметр комнаты довольно просто. Для этого существует определенная формула. Вам нужно всего лишь измерить все стены, сложить их размер и округлить полученный результат до числа, которое делится на 3.

Такие простые расчеты могут подойти для помещения площадью от 8-10 кв. м до 100-150 кв. м. Если вам нужно оформить потолок в помещении большего масштаба, то лучше не пытаться делать расчеты самостоятельно, а обратиться к онлайн калькулятору, который быстро и точно произведет все нужные вычисления. Также в таких случаях уместно использовать масштабную схему сооружения.

Большинство специалистов советуют уделять отдельное внимание решетке. При укладке они рекомендуют не обрезать ее больше, чем наполовину. Иначе во время установки потолка придется затратить чересчур большое количество материалов

Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет

Иначе во время установки потолка придется затратить чересчур большое количество материалов. Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет.

Монтаж

Монтировать систему Armstrong своими руками очень легко, 10-15 кв. м покрытия можно установить за 1 день.

Для сборки понадобятся следующие инструменты:

• лазерный или пузырьковый уровень;
• рулетка;
• дрель или перфоратор со сверлом по бетону;
• крестовая отвертка или шуруповерт;
• ножницы по металлу или болгарка для резки профилей;
• шурупы или анкерные болты.

Элементы подобных потолков хороши тем, что они универсальны, детали любой фирмы идентичны и представляют собой конструктор из направляющих и регулируемых подвесов с одинаковыми креплениями. Все профили, кроме угловых для стен, не нуждаются в саморезах или шурупах, они соединяются с помощью собственной системы креплений. Поэтому, чтобы смонтировать их, не надо лишних инструментов и материалов.

Установка начинается с закрепления угловых направляющих по периметру. Крепить их надо полками вниз, чтобы верхний край шел ровно по размеченной ранее линии. Используются саморезы с дюбелями или анкерные болты, шаг 50 см. В углах, в местах стыковки профилей их немного обрезают и сгибают.

Затем в старый потолок надо вкрутить крепежные узлы и повесить на них все металлические подвесы за верхние петли. Раскладка креплений должна быть такой, чтобы максимальное расстояние между ними не превышало 1.2 м, а от любой стены – 0.6 м. В местах размещения более тяжелых элементов: светильников, вентиляторов, сплит-систем надо фиксировать дополнительные подвесы, на некотором смещении от места будущего прибора.

Затем надо собрать основные направляющие, которые крепятся за крючки подвесов в специальные отверстия и навешиваются на полки угловых профилей по периметру. Если длины одной направляющей не хватает для комнаты, то можно нарастить ее из двух одинаковых. В качестве соединителя используют замок на конце рейки. После сбора всех профилей их регулируют по горизонтальному уровню с помощью зажима-бабочки на каждом подвесе.

Далее надо собирать продольные и поперечные рейки. Все они имеют стандартные крепления, которые вдеваются в прорези на боку направляющих. После полного монтажа каркаса еще раз для надежности проверяется его горизонтальный уровень.

Перед монтажом минеральных плит необходимо сначала установить светильники и другие встроенные элементы. Так легче протянуть через свободные ячейки необходимые провода и вентиляционные шланги. Когда все электрические приборы на месте и подключены, то приступают к закреплению самих плит.

Глухие минеральные плиты вдеваются внутрь ячейки по диагонали, поднимая и поворачивая нужно аккуратно уложить их на профили. Не следует слишком давить на них снизу, они должны укладываться без усилий.

При последующем ремонте, установке новых светильников, вентиляторов, прокладке кабелей или декоративных панелей уложенные плиты просто легко вынимаются из ячеек, после проведения работ также помещаются на свое место.

Как спланировать потолок армстронг

Расчет материалов для потолка можно провести несколькими способами:

• Проще всего рассчитать потолок армстронг будет на сайте одного из установщиков или производителей данной конструкции. Имеющиеся на данных сайтах калькуляторы быстро и точно предскажут будущие затраты
• Если есть желание заниматься потолком самостоятельно, то необходимо знать принцип монтажа потолков армстронг, а также измерить площадь и периметр помещения. Для того, чтобы точнее произвести расчет, приводятся данные на участок, имеющий площадь 100м2. Узнав цену у производителя, потребитель сможет определить финансовый расход подвесного потолка армстронг.
• Планируя освещение, необходимо знать для чего будет использоваться помещение. Так, обыкновенно требуется две лампы на 10м2 потолка, но исходя из функций помещения, это количество может быть, как увеличено, так и уменьшено.
• При длине помещения от 3,7м возникнет вопрос: что делать, ведь основная направляющая ограничена заданной длиной. В таком случае подключаются дополнительные соединительные материалы, которые позволят скрепить воедино две основные направляющие, что позволит довести общую длину направляющей до 7,4м. При необходимости ее всегда можно подрезать.
• Чтобы понять, какое количество шурупов и дюбелей потребуется на потолок, можно попытаться рассчитать исходя из количества подвесов, а также креплений пристеночного угла на расстоянии около 35 см друг от дружки.
• В просторных помещениях расход материалов на потолок армстронг лучше определять онлайн калькулятором, нежели вручную, так как при площади комнаты от 200м2, не говоря уже о 1000м2, начинаются проблемы с расчетом материалов и комплектующих, а машина легко обрабатывает любые площадки в короткий срок, позволяя сэкономить время и нервы.

Монтаж потолка армстронг, смотрите на видео:

Небольшой совет:

• Для крепления подвеса в бетонное перекрытие будет лучше применять дюбели, имеющие грибок у входного отверстия, так как это не позволит ему провалиться в воздушные пустоты, которые присущи бетонной стене. Обыкновенно в комплекте с дюбелем, диаметр которого составляет 6мм, продается, также, шуруп, диаметром до 5мм.
• При использовании ударного дюбели, необходимо подбирать соответствующий шуруп, а именно тот, который будет наиболее плотным и крепким. Несоответствие дюбеля и шурупа может привести к плохому креплению деталей потолочной конструкции. Например, любую часть потолка можно будет оторвать, лишь несильно дернув одну из направляющих, что вполне может произойти при ремонте коммуникаций.

Потолки армстронг являются одними из самых популярных потолочных конструкций уже долгое время, благодаря возможности их размещения на любой площади. Кроме того, они практичны и непритязательны, а также позволяют иметь постоянный доступ ко всем коммуникациям, расположенным на потолке. » Как рассчитать натяжной потолок: что влияет на стоимость».

Как монтируются подвесы

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

Потолок армстронг

Потолок типа армстронг представляет собой подвесной тип каркаса, который крепится к несущему перекрытию на регулируемых подвесах. Роль обшивки играют специальные плиты, изготовленные из различных материалов. Как легких минеральных, так и тяжелых металлических плит.

Расстояние между подвесами при монтировании потолка армстронг зависит от запланированного веса и качества профилей. Общепринятым стандартом является шаг 1000–1200 мм, но если перекрытие будет тяжелым, этот параметр уменьшают. Схема для крепления подвесного потолка армстронг. Расстояния между подвесами для крепления потолка армстронг При креплении регулируемых подвесов в потолках типа армстронг к несущему перекрытию, стоит внимательно подойти к выбору дюбелей. Они должны соответствовать материалу перекрытия и обеспечить надежность фиксации

Несмотря на то, какой каркас монтируется — потолочный или стеновой, важно внимательно подходить к выбору качества подвесов и их количества. Не стоит экономить на прочности, лучше перестраховаться лишним креплением, чем потом ликвидировать последствия

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

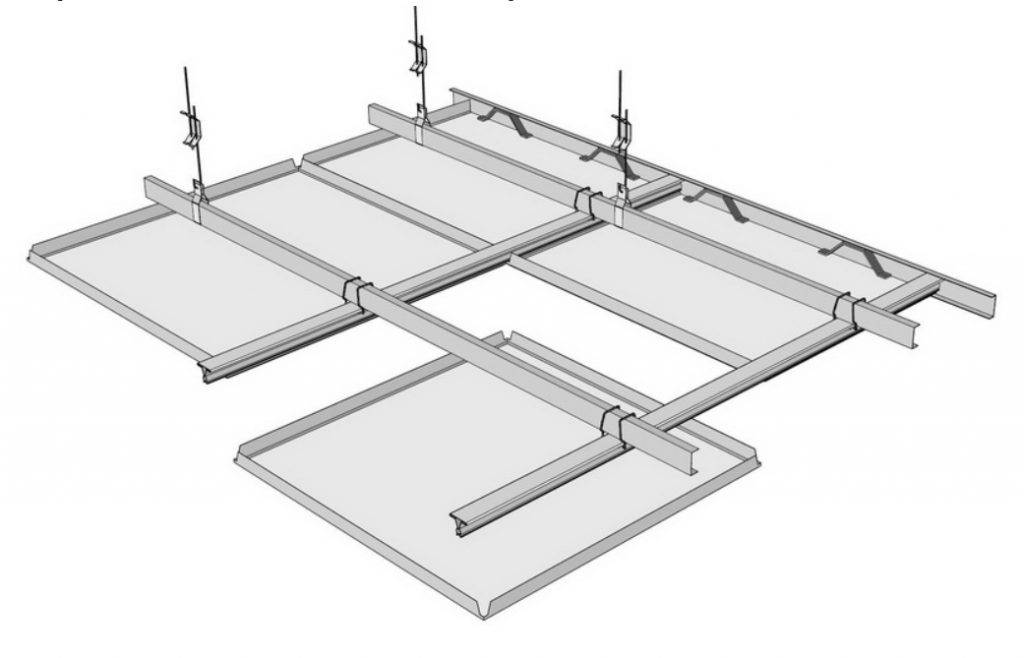

Примерная схема конструкции подвесного потолка «Армстронг»

• Плиты, укладываемые в конструкцию, из которых и формируется декоративная потолочная поверхность. Производятся размером 600×600 и 600×1200 мм, обозначены на приведенной схеме поз. 1. Плиты прямоугольной формы — менее популярны, чем квадратные, хотя каркас и их укладка происходит гораздо быстрее из-за меньшего количества используемых элементов подвесной конструкции.
• Т-образные профили каркаса обычно имеют маркировку Т15 или Т24 — в зависимости от ширины их поперечной полки в миллиметрах:

— Продольные несущие профили, которые являются основными элементами конструкции, производятся длиной до 3600 мм. На схеме они показаны поз. 3 и 4.

— Поперечные перемычки, устанавливаемые между несущих профилей. Производятся стандартными размерами в 600 и 1200 мм. На схеме – поз. 2.

— Угловые профили, закрепляемые на стену и поддерживающие края профилей и панели по периметру помещения. Имеют размер полок 19×24 мм, длина – до 3000 мм. Эти элементы обозначены на схеме поз. 6 и 8.

Для удержания всей конструкции в подвешенном состоянии на необходимом общем уровне применяются специальные элементы – подвесы. Чаще всего в обычной строительной практике используются спицы с подпружиненным фиксатором «бабочкой». При помощи этих элементов подвесную систему можно опустить от капитального потолка на необходимое расстояние. Нельзя не согласиться, что это — достаточно простой способ вывести идеальную горизонталь потолочной поверхности.

Такой подвес обычно состоит из трех элементов:

— Спица, оснащенная ушком на одном конце, на схеме – поз. 5б. Ушко предназначено для навешивания на элемент, закрепленный в капитальном потолке, поз. 7.

— Спица, имеющая на одном из концов крючок, на который будут зацепляться профили каркаса – поз. 5а.

— Пружина типа «бабочка», поз. 5, помогает регулировать взаимное расположение двух спиц относительно друг друга. «Бабочки» могут быть нескольких видов.

Однако, следует знать, что подпружиненные подвесы—«бабочки» — это не единственный способ крепления каркаса. Система «Армстронг» может подразделяться на несколько разновидностей, которые отличаются конструкцией подвесных креплений. Все они точно рассчитаны производителем, с учетом поверхности, на которую будет подвешиваться каркас. Причем, применяются и простейшие методы в виде подвязывания на проволоку, и достаточно сложные, в которых высота подвеса регулируется винтовым способом, давая высокую точность установки.

Тип подвеса	Допустимая нагрузка	Пределы регулирования	Точность установки	Примечание
Проволока	30 кг	До 5000 мм	± 2 мм	Не применять при повышенных ветровых нагрузках
Г-образный профиль	30 кг	До 3000 мм	± 2 мм	Используется при создании жестких вертикальных связей
Резьбовой стержень + переходник	45 кг	До 1000 мм	± 0,5 мм	Особенно рекомендуется для установки металлических кассетных потолков «Armstrong Orcal»
Крючок двухспицевый с пружинным фиксатором	25 кг	165÷980 мм	± 1 мм
Крючок односпицевый с пружинным фиксатором	25 кг	До 2000 мм	± 1 мм
Крючок нониусный	15 кг	300÷800 мм	± 0,5 мм

Производителями системы «Армстронг» выработаны и рекомендации по использованию различных крепежных элементов для установки подвесов на те или иные поверхности перекрытия

Это момент также важно учитывать при выборе и приобретении необходимых комплектующих

Материал потолка	Тип подвесной системы
Проволока	Г-образный профиль	Резьбовой стержень + переходник	Крючок двухспицевый с пружинным фиксатором	Крючок односпицевый с пружинным фиксатором	Крючок нониусный
Железобетон	Подвесной крюк Hilti HA-8	Анкер Hilti DBZ 6S	Распорная втулка Hilti HKD S M 6×30	Подвесной крючок Hilti HA-8	Подвесной крючок Hilti HA-8	Анкер Hilti DBZ 6S
Металлическая балка	–	–	Штифт с резьбой Hilti X-EM 6-20-12 mit	–	–	–
Профнастил	–	–	Анкер MF-SKD	–	–	Анкер MF-SKD
Деревянное перекрытие	Шурупы по дереву
Пустотелый блок	Анкерный дюбель Hilti HHD-S	Анкерный дюбель Hilti HHD-S	Зонтичный дюбель	Анкерный дюбель Hilti HHD-S	–	Анкерный дюбель Hilti HHD-S
Преднапряженный бетон	Распорная втулка HKD S M 6×30	Распорная втулка HKD S M 6×30	Распорная втулка HKD S M 6×30	–	Распорная втулка HKD S M 6×30	Распорная втулка HKD S M 6×30
Пенобетон	–	–	Распорная втулка HKD S M 6×30	–	–	–

Инструменты и материалы для монтажа системы «Армстронг»

Для монтажа подвесного потолка системы «Армстронг» потребуется подготовить некоторые инструменты, которые помогут быстро справиться с работой:

Как подсчитать количество профиля

Исходя из выбранного типа основания, подсчитать можно несколькими способами.

Например, если ячейка имеет размеры 60Х60 см, можно фиксировать панели, практически, любого размера и все стыки попадут на плоскость основания. Но если стык будет попадать на пустое место, то этот отрезок можно просто прикрепить с верхней стороны с помощью саморезов.

Для того, чтобы произвести расчеты, можно воспользоваться следующей формулой:

Д * (Ш/0,6 — 1) + Ш * (Д/0,6 — 1), где Д- длина помещения, а Ш – ширина.

Как показывает практика, это приблизительный расчет. Часто остается много мелких деталей, которых уже нигде нельзя применить.

Не стоит забывать, что материал всегда надо покупать на 20% больше на случай возникновения неожиданной ситуации. Если расстояние между деталями составляет 40 см, на стык двух частей необходимо подложить поперечину.

Рассчитать необходимое количество профилей для гипсокартона можно по другой формуле: Д * (Ш/0,4 – 1). Цифра, которая получилась, равняется общей протяженности профиля. Но, несколько сантиметров понадобится для изготовления поперечин. Поэтому к этому числу стоит прибавить 10-15% .

Количество направляющих профилей подсчитывается проще: их надо будет столько, сколько составляет периметр помещения.

Монтаж и подключение светильников в потолках типа Армстронг

Подвесной потолок типа Армстронг очень часто используется для отделки потолков в общественных и офисных помещениях, благодаря тому, что он просто и быстро монтируется, но главное все получается не дорого и с минимумом строительной грязи и пыли по сравнению с другими типами потолков.

Установить потолок Армстронг сможет да же и начинающий мастер. Он прекрасно скрывает все инженерные коммуникации и обеспечивает простой и беспрепятственный к ним доступ в любое время. Для электриков этот тип потолка существенно упрощает процесс монтажа (открыто по основанию) электрической проводки и установки светильников (достаточно просто вставить светильник в свободную ячейку).

Для того, что бы под тяжестью светильников не провисал потолок необходимо металлический каркас  усилить дополнительно подвесами.

Вот что дословно, рекомендует компания Armstrong по этому поводу: «При монтаже растровых светильников без их самостоятельной подвески к потолку-  расстояние между несущими (направляющими) рейками должно быть 600 мм, а расстояние между подвесами – 600 мм.При установке растровых светильников без монтажа самостоятельной их подвески, светильники должны опираться  на две несущие рейки».Ну как показывает практика достаточно всего одного подвеса возле светильника, если все подвесы закреплены через две клетки под декоративные плитки размером 60х60 см.

Монтаж светильников в потолок Армстронг.

Рекомендую перед началом установки снять растр или пластиковый прозрачный пластик или стекло со светильника, что нам откроет доступ к клемнику для подключения к электросети и позволит установить лампы,  при условии, что они не будут мешать последующей установке и подключению- советую сразу установить лампы, потому что внизу- это сделать проще и быстрее.

В зависимости от видов светильников будет различаться и технологии монтажа. Основные виды приборов освещения для потолка Армстронг на картинке.

• Первые  два стандартного размера приблизительно 59х59 сантиметров. Их установить очень просто- под не большим углом как к направляющей потолка, так и самой плоскости вставляем светильник внутрь ячейки поворачиваем и ложем в квадратную ячейку. Смотрите как это делает установку мастер на картинке справа. Помните, если расстояние от потолочного основания или коммуникаций до каркаса будет меньше 20 сантиметров- Вы не сможете установить люминесцентный светильник стандартных размеров.
• Приходилось мне ставить и светильники по размеру равными половине ячейки, при этом он ставится по любому необходимому краю ячейки каркаса, а вторая половина закрывается вырезанным по размеру куском декоративной плиты.
• Не редко ставил так же Я и встраиваемые круглые или квадратные гораздо  меньше размера ячейки светильники. Под них необходимо аккуратно и точно по размеру вырезать посадочное отверстие в декоративной плите, куда будет вставляться светильник. Резку как круглых так и квадратных отверстий- легко можно сделать с помощью острого ножа. В принципе все делается аналогично, как Я рассказывал в статье: “установка точечного светильника”.
• Если потолки высокие, то часто над рабочими местами устанавливаются подвесные светильники на тросах, которые крепятся не к каркасу, а к потолочному основанию. Как они устанавливаются читайте в моей статье “установка подвесного светильника”.

Подключение светильников.

Подключаются они довольно просто. Ноль (синий провод) садится на клемнике под болтик разъема с пометкой N, а фаза (красный или белый)- L и земля (желто зеленый )- со специальным символом, изображенным на схеме снизу.

Если на каждый светильник приходит по два электрических кабеля электропитания (при подключении одного от другого), тогда необходимо зачистить кончики и скрутить плоскогубцами по парно по цветам провода и только после этого садить на клемник.

Вот и все, установить и подключить светильник в потолок Армстронг под силу любому человеку.

И главное, если сомневаетесь какие покупать светодиодные или люминесцентные светильники- берите последние, потому что они в разы дешевле, но потребляют электроэнергии не в разы больше, как многие думают, по сравнению со светодиодами.  Рекомендую ознакомиться с характеристиками люминесцентных ламп и светильников!

P.S. В моей практике, один раз пришлось переубеждать прораба, который требовал отдельно на подвесы крепить каждый светильник к потолочному основанию. Переубедить его мне помог только плотник, который вспомнил случай, когда плохо закрепленный каркас упал, а светильники остались висеть на проводах.

Помните, если много планируется устанавливать светильников- каркас необходимо усилить с помощью установки дополнительных подвесов!

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют

Монтаж потолка должен начинаться с крепления к стене профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Как собрать потолок армстронг по диагонали. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
