Мансардная крыша своими руками пошагово + видео

Этапы строительства стропильного каркаса

Вначале укладывается верхний брусок, который может быть сечением 0,1х0,1 м, а лучше 0,15х0,15 м. К стойкам он крепится спецгвоздями, железными скобами или саморезами. Данный брусок являет собой подстропильную раму.

Производим монтаж мауэрлата. Именно этот элемент является «фундаментом» всей крыши. Он препятствует опрокидыванию кровли при сильном порывистом ветре, а также перекладывает нагрузку с мансарды на несущие стены дома. Для монтажа мауэрлата используют: доски (толщина не менее 5 см) и брусья (с минимальным сечением 10х15 см). Брусья выкладываются по периметру всей кровли и крепятся к стене длинными саморезами или металлическими скобами (а лучше и тем и другим одновременно).
Не лишним будет и еще один метод крепления мауэрлата к стене – с помощью толстой проволоки, которая заблаговременно монтируется в верхний ряд кирпичной кладки стены. Помните, что чем крепче вы свяжете мауэрлат и стену, тем прочнее будет вся конструкция мансарды. И еще: под брусья мауэрлата необходимо проложить слой гидроизолятора, а сами доски или брусья обработать антисептиком и гидроизолирующей пропиткой.

 Производим монтаж стропильных ног, которые чаще всего приобретают уже готовыми (хотя их при желании можно изготовить и своими руками). Перед тем, как монтировать эти элементы конструкции, необходимо на мауэрлат нанести метки, которые будут указывать место крепления ноги (принятое расстояние между ногами составляет 15 см). Нанесение меток упростит и ускорит осуществление данного этапа.
 Укладываем краевые стропила к фронтону

Особое внимание следует уделить тому факту, что край фронта и верх стропила должны составлять одну линию. Кроме того обратите внимание на качество доски, используемой под стропила: она должна быть без особых браков (в норме не более 3 изъянов на 1 м), толщина – около 4 см, ширина – около 15 см

После того, как краевые стропила установлены, они соединяются уровневой веревкой, по которой монтируются все остальные стропильные ноги.

 Пришло время объединить все стропноги воедино. Делается это по верхней точке всех стропил с помощью прогона. Затем производится монтаж коньковой балки, которая, в принципе, не является обязательным элементом каркаса (ее возводят в том случае, когда крыша длиннее 7 м).
 Не забудьте, что на этапе возведения стропильной конструкции нужно заложить оконные рамы под мансардные окна.

Если крыша ниже 7 м, то в верхней части стропил монтируют растяжки, которые выполняют двоякую функцию: служат потолочными балками будущей мансарды, укрепляют каркас мансардной кровли.

Стропильная система готова. Остается только произвести обрешетку, закрепить гидробарьерный материал, уложить слой утеплительного материала, а также кровельного. Мансардная крыша готова. Приступаем к внутренним работам, о которых поговорим ниже.

Стропильная система

Угол наклона

Классический вариант углов наклона крыши

Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

Виды стропильных систем ломаных крыш

Существует два основных типа конструкции стропильных систем.

Висячая конструкция

Виды висячих стропил мансардной кровли

Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.

Наслонная система

В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.

Как рассчитать ломаную крышу

Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.

Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).

Длину стропильной ноги рассчитаем по формуле Пифагора.

А2 + В2 = С2

Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.

Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.

Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.

Какого сечения требуются стропила

Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).

Для этого по карте определяют, в какой зоне располагается строение.

По таблице находят расчётный вес снегового покрова для конкретной местности.

Пользуясь формулой, рассчитывают снеговую нагрузку.

S = Sg × μ

Где:

• Sg расчётный вес снежного покрова (по таблице);
• Μ – коэффициент, зависящий от угла наклона кровли.

Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.

• При уклоне кровли менее 250 поправочный коэффициент равняется 1;
• При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.

Для расчёта ветровой нагрузки также используют специальную карту и таблицы:

№ п\п	Высота строения в метрах	Зона А	Зона Б	Зона В
1	До 5	0.75	0.5	0.4
2	От 5 до 10	1	0.65	0.4
3	От 10 до 20	1.25	0.85	0.55

• зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
• зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
• зона В – городские участки с плотно расположенными многоэтажными строениями.

Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.

Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.

• Электродрель;
• Шуруповёрт;
• Пила;
• Электролобзик;
• Болгарка с диском по дереву;
• Стамеска;
• Топор;
• Строительный уровень;
• Отвес;
• Измерительные приборы и карандаш.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

• минеральная вата;
• пенополистирол;
• пенополиуретан;
• пенопласт;
• стекловата;
• изоверт;
• эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

Как сделать расчет кровли

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

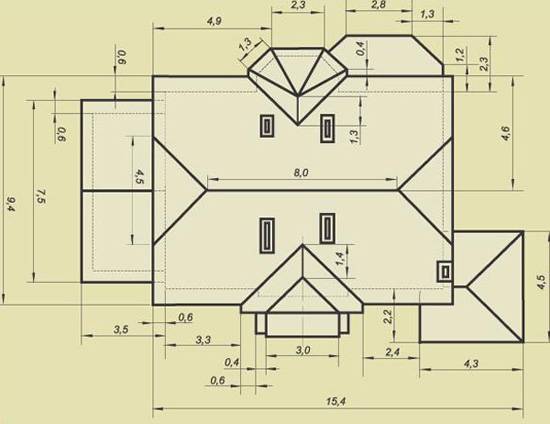

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы

Укладка пола

Дача – место, где человек отдыхает и душой, и телом

На веранде проводят большую часть времени все члены семьи, поэтому стоит уделить особое внимание подбору напольного покрытия

Зеленая терраса

Навес на террасе дома

Терраса в стиле прованс

Участок открытой террасы обычно оформляют деревом, только некоторые части выкладывают напольной плиткой или керамогранитом. На самом деле существует масса других вариантов:

• Декинг. Смесь древесной стружки с полимерными компонентами. Он отличается одним единственным недостатком – легко воспламеняется. Если семья планирует сделать кухню на веранде, то от декинга лучше отказаться. Впрочем, достоинств больше – небольшой вес, влагостойкость, материал не боится «биологических» атак и температурных перепадов.
• Керамическая плитка. Это практичный и декоративный материал. Отделка будет смотреться дорого, респектабельно и стильно. Плитка не боится ваги, плесени, грибков, температурных перепадов, не выгорает, не деформируется. Ремонт можно делать не так часто, как в случае с другими материалами.
• Резиновая плитка. Каучуковое покрытие отличается практичностью и доступностью. Оно долго прослужит, не боится растворов, химических и биологических атак, легко очищается от грязи и не искривляется со временем.

Есть еще один вариант – бетонный пол. Многие считают, что серый и неприглядный бетон только изуродует самую красивую веранду. Однако использование топинга и красителей позволит совмещать практичность покрытия с хорошими эстетическими качествами.

Открытые дачные веранды – комфортное пространство для отдыха на природе. Они могут быть полезны только в теплое время года

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Установка стропил верхних скатов

Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Чертежи мансардной крыши обновлено: Август 1, 2017 автором: kranch0

Читайте по теме

Полувальмовая крыша стропильная система

Соединения

Как выполнить соединения стропил с мауэрлатом, ригелем и друг с другом?

Изображение	Соединение
	Стропильная нога с брусом мауэрлата: крепление с двух сторон оцинкованными уголками и саморезами. Для большей жесткости в стропиле можно сделать вырез, опирающийся на брус.
	Соединение между стропильными ногами: брус соединяется накладками (оцинкованными или изготовленными из пропитанной олифой фанеры толщиной не меньше 15 мм).
	Соединение стропила с ригелем: длинным болтом или шпилькой с широкими шайбами. При большом количестве снега прочность соединения саморезами может оказаться недостаточной.

Виды мансардных крыш

Существует несколько типов двускатной мансардной крыши, в основном их распределяет фронтон. В зависимости от его формы бывают:

1. Вогнутые и выпуклые мансарды;

2. Двухуровневая и одноуровневая кровля;

3. Ломаные или угловые мансарды.

Каждый из этих типов применяется при проектировании домов с балконом и без до сих пор, но многие из них очень сильно зависят от погодных условий определенных регионов. Например, вогнутые мансарды хорошо себя зарекомендовали в сухих районах с небольшим среднегодовым количеством осадков, в то время как выпуклые прекрасно справляются с отводом жидкости и снега со своей поверхности.

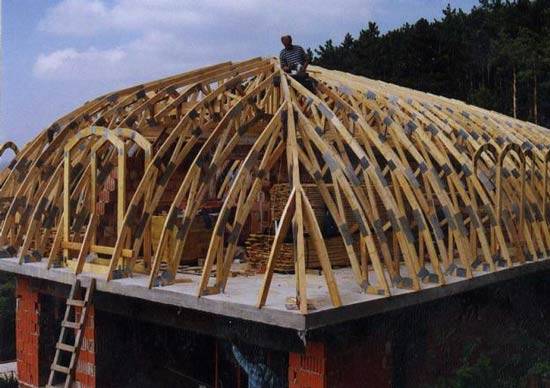

Фото — Выпуклая мансарда

Кровли типа угловых часто демонстрируются в зарубежных фильмах 60-х годов – это неравномерные мансарды, нетрадиционные, как их еще называют. По конструкции с одной стороны они продолговатые, а с другой более короткие, отлично подходят для постройки беседок и террас.

Одно и двухуровневые конструкции – это кровли с чердаком и без него. Многие хозяева склоняются к тому, что чердак нужен, ведь так утепление мансардной крыши обойдется гораздо дешевле, и обустроится быстрее.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Этапы изготовления мансарды своими руками

Мансарда своими руками состоит из следующих этапов:

1. Возведения стен.

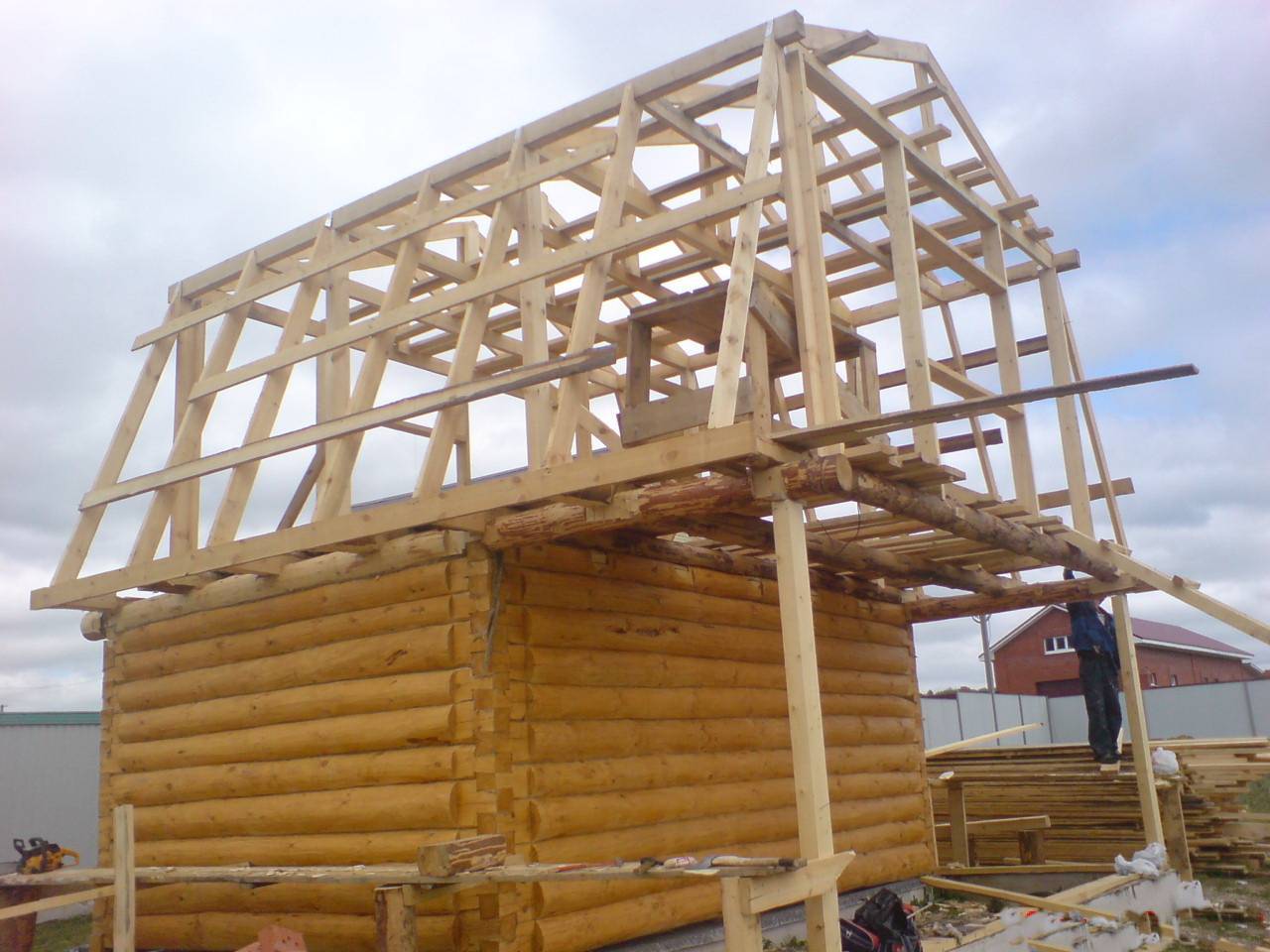

2. Строительства каркаса мансарды.
3. Гидроизоляции.
4. Утепления кровли.

Крыша

Строительство мансарды начинается с создания проекта кровли. Она может быть: одно — или двухскатной, ломаной и так далее.

После этого сооружается прочный и надежный каркас. Высоту конька стоит делать 3,5 м. Если в доме нет несущей стены, рекомендуется использовать механизм висячих стропил. В домах со средней опорной стеной стропила делаются наклонными.

После можно приступать к обустройству паро- и гидроизоляции. В данном случае, поверх обрешетки укладывается мембрана. Она будет защищать всю конструкцию от повышенной влаги. После можно переходить к монтажу кровли, сооружению внутренних перегородок, установке окон.

Полы

Занимаясь строительством мансарды своими руками в частном доме, особое внимание уделяется обустройству полов

Здесь важно позаботиться о тепло- и звукоизоляции. Лучше всего засыпать их керамзитом или уложить плиты из минеральной ваты

А сверху можно постелить финишное напольное покрытие: ламинат, линолеум, паркет

Лучше всего засыпать их керамзитом или уложить плиты из минеральной ваты. А сверху можно постелить финишное напольное покрытие: ламинат, линолеум, паркет.

Окна

При заказе окон стоит учитывать, что они отличаются особым типом открывания. Установку окон стоит доверить квалифицированным специалистам с большим опытом работы.

Выбор отопления

Как построить мансарду мы рассмотрели, теперь важно грамотно отнестись к выбору системы отопления. Ведь именно от нее будет зависеть максимальный комфорт проживания на чердачном помещении

В качестве отопления мансарды используются разные варианты:

• установка камина. Это самый безопасный и оперативный метод;
• установка труб и батарей. При условии, что в доме имеется автономная система отопления;
• установка независимой системы обогрева. То есть, здесь можно разместить различные котлы отопления, например, турбированные;
• теплые полы. Они создадут оптимальный микроклимат в помещении.

Утепление и вентиляция

К утеплению мансардного помещения стоит отнестись с полной ответственностью, так как именно эта часть дома больше всего соприкасается с улицей. На современном рынке предоставлен огромный выбор утеплителей. Но при его выборе стоит учитывать:

• экологичность и безопасность материала;
• простоту монтажа;
• тепло- и звукоизоляционные качества;
• толщину материала.

Большинство людей отдают предпочтение минеральной вате или пенополистиролу. Иногда используются и засыпные формы.

Помимо утепления, важную роль играет и система вентиляции. Она не только продлит жизнь крыше дома, но и создаст максимально комфортные условия для проживания на чердачном пространстве.

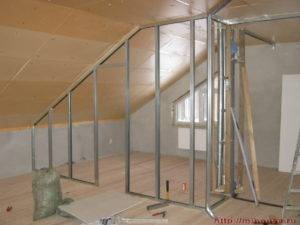

Перегородки

Что касается обустройства внутренних перегородок, то их сделать своими руками проще всего. Для этого можно использовать гипсокартон и металлопрофиль. Изготавливаются перегородки по следующему принципу: сооружается металлический каркас из профилей, и к нему крепятся листы гипсокартона. Далее перегородки декорируются отделочными материалами.

Отделочные работы

Затеяв строительство мансарды в деревянном доме своими руками, самое приятное – это отделочные работы. Здесь каждый владелец загородного дома отталкивается от личных пожеланий и предпочтений, от общего стиля дома.

Самыми популярными вариантами отделки чердачного помещения являются:

• отделка вагонкой. Это экономно, эстетично, безопасно, практично;
• обшивка стен фанерой. Отличается удобством в рабочем процессе, доступной стоимостью, высокими тепло- и звукоизоляционными качествами;
• отделка гипосокартоном. Она позволяет проявить фантазию, соорудив арки, колоны, подвесные потолки.

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.

2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.

3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.

4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

https://youtube.com/watch?v=NZ8MmnfT94g

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Стро­пиль­ная сис­те­ма ман­сард­ной кры­ши

Глав­ная цель при мон­та­же стро­пиль­ной сис­те­мы ман­сард­ной кры­ши – со­зда­ние удоб­ной до­пол­ни­тель­ной пло­ща­ди, где мож­но от­ды­хать, хра­нить ве­щи, ор­га­ни­зо­вать биб­лио­те­ку и мас­тер­скую.  Про­ект за­ви­сит от ко­ли­чест­ва яру­сов и фор­мы ска­тов, ко­то­рые мо­гут быть пря­мы­ми или ло­ма­ны­ми.

Стро­пиль­ная сис­те­ма ман­сард­ной кры­ши со­сто­ит из двух ти­пов кон­струк­ций: стро­пил и сто­ек. Вер­ти­каль­ный раз­рез прост­ранст­ва под кров­лей име­ет фор­му тра­пе­ции.  По­то­лок в та­кой кров­ле бу­дет со ско­сом,  ко­то­рый по­лу­ча­ет­ся из-за на­клон­ных стро­пил.

При­мер мон­та­жа ман­сард­ной кров­ли

Про­цесс мон­та­жа стро­пиль­ной сис­те­мы со­сто­ит из сле­ду­ю­щих эта­пов:

1.

Уста­нов­ка мау­эр­ла­та. Это сво­е­го ро­да «фун­да­мент» кров­ли, ко­то­рый не­сет всю ос­нов­ную на­груз­ку. Мау­эр­лат мон­ти­ру­ет­ся на ар­мо­по­яс и кре­пит­ся шпиль­ка­ми или ан­ке­ра­ми .

2. Мон­таж стро­пиль­ных ног. В даль­ней­шем на них бу­дет кре­пить­ся кро­вель­ный ма­те­ри­ал.

3. Фик­са­ция стро­пиль­ных ног вер­ти­каль­ны­ми бал­ка­ми – про­го­на­ми. Они мон­ти­ру­ют­ся ввер­ху кры­ши – конь­ко­вые про­го­ны и по­сре­ди­не (бо­ко­вые).

4. Мон­таж сто­ек. Яв­ля­ют­ся до­пол­ни­тель­ны­ми опо­ра­ми для стро­пил и конь­ка, и не­сут зна­чи­тель­ную часть на­груз­ки кров­ли.

5. Уси­ле­ние проч­нос­ти и жест­кос­ти кон­струк­ции под­ко­са­ми (на­клон­ны­ми брусь­я­ми).

Уз­лы и рас­чет на­гру­зок дву­скат­ной-ло­ман­ной ман­сард­ной кры­ши

Пе­ред мон­та­жом стро­пил, де­ре­вян­ные брусья об­ра­ба­ты­ва­ют спе­ци­аль­ны­ми ве­щест­ва­ми, ко­то­рые по­мо­га­ют за­щи­тить ма­те­ри­ал от вре­ди­те­лей, гриб­ков и ог­ня.
