Потолочное крепление для проектора

Установка крепежных деталей

Работу по креплению кронштейнов для проектора на потолочном перекрытии, вне зависимости от его модели, осуществляют стандартным способом:

  • при помощи перфоратора делают отверстия;
  • в них вставляют дюбели;
  • посредством отверстий, имеющихся в монтажной панели, вкручивают саморезы.

В том, как закрепить проектор на потолке, ничего сложного нет, но это при условии, что перекрытие в доме или квартире бетонное или деревянное, а владельцев устаивает наличие видимых проводов. Созерцать их под потолочной поверхностью не совсем эстетично.

Чтобы провода и розетки не испортили внешний вид потолка и стилистику интерьера помещения, установку проектора желательно запланировать накануне ремонта, когда имеется возможность расположить коммуникации за натяжной или подвесной потолочной конструкцией или проложить в бетонном перекрытии штробу для кабелей.

Если решение о приобретении проектора было принято после завершения ремонта, нужно хорошо продумать, как произвести монтаж.

Крепление к бетонному потолку

Если решение об установке излучателя было принято после окончания ремонта, то для монтажа оборудования рекомендуется приобрести кабель-канал, который поможет замаскировать электрические провода и не испортить внешний вид помещения. В остальном особенности монтажа кронштейна ничем не отличаются от процедуры, описанной выше.

Крепление к потолку из гипсокартона

Потолок из гипсокартона позволяет замаскировать электропроводку, в том числе провода, обеспечивающие работу проектора. Однако, перед тем как осуществить подобные манипуляции, рекомендуется убедиться в том, что электрика, скрытая навесным потолком, будет надежно защищена от попадания влаги.

Установить крепеж для компактного проектора можно при помощи дюбелей-бабочек, которые раскрываются при вкручивании в них саморезов. Такая конструкция сможет удержать аппаратуру, вес которой не превышает 5 кг. Если оборудование весит более 5 кг, то монтаж потолочного крепления для него нужно производить в металлический профиль, удерживающий гипсокартон. Чтобы его обнаружить, достаточно воспользоваться магнитом.

Кроме того, чтобы установить кронштейн на таком потолке, можно сделать отверстие в гипсокартоне и закрепить конструкцию на бетонном основании. Такой вариант установки потребует последующей маскировки места вывода крепления для проектора. Для этой цели подойдет полиуретановая розетка.

Крепление к потолку типа Армстронг

Потолок Армстронг представляет собой ячеистый каркас, в секции которого помещены декоративные плиты. Для установки потолочного крепежа достаточно изъять один или несколько элементов потолка и произвести монтаж к основному перекрытию по классической схеме. Коммуникации, необходимые для работы проектора, рекомендуется поместить в специальный гофрированный шланг.

В одной из плит потребуется сделать отверстие для вывода штанги кронштейна наружу. После окончания всех манипуляций нужно вернуть элементы потолка на место и подключить проекционную установку. Если потребуется вывод проводов из-под потолка, то для их маскировки также можно воспользоваться кабель-каналом.

Крепление к натяжному потолку

Если в помещении планируется установка натяжного потолка, то монтаж видеопроектора на потолок рекомендуется совместить с проведением косметического ремонта. В таком случае перед установкой натяжного полотна потребуется закрепить кронштейн. Если штанга крепления имеет недостаточную длину, то между основным потолком и установочной пластиной нужно установить закладную, добавляющую высоту кронштейну.

Зачастую решение об установке потолочного крепления для проектора принимается после натяжения полотна. В таком случае необходимо разобраться, как прикрепить проектор к натяжному потолку.Для решения этой проблемы потребуется обратиться к специалистам, которые проведут частичный или полный демонтаж верха и, после установки кронштейна, вернут его на место. В крайнем случае можно использовать термокольца, чтобы сделать отверстие в полотне и установить крепление на бетонную основу. Но из-за того, что отверстие для удобства установки придется делать значительно больше, чем диаметр трубы кронштейна, придется потом продумывать различные варианты маскировки отверстия в потолке.

Крепление на стену

Чтобы разместить проецирующую установку на стене, необходимо приобрести крепление соответствующего типа. После покупки и определения с местом его размещения необходимо прикрутить кронштейн к стене на обозначенное место. Для фиксации нужно использовать дюбели или анкерные болты (в зависимости от габаритов оборудования). Завершить монтаж проектора нужно закреплением аппаратуры на кронштейне.

Почему у проекторов низкое качество звука.

Как не странно на сегодняшний день при покупке проектора за несколько десятков тысяч гривен он может быть оснащен звуковой системой за несколько сотен гривен. Совершенно очевиден тот факт, что в отрасли, которая занимается производством офисных проекторов, обычно просто забывают о качестве звука. Проектора для дома и инсталляционные обычно вообще не оснащаются встроенной акустикой, так как для первых очень высокие требования к качеству, а во втором к мощности акустической системы.

У многих сложилось мнение, что для презентаций не требуется высокое качество звука так зачем же этим заниматься. Многие портативные проектора если и оснащаются акустикой, то мощности она сравнима с акустической системой ноутбука и составляет несколько ват. И данному факту есть вполне логическое объяснение. В самые компактные проектора ставить большой динамик просто не целесообразно. А когда перед разработчиком стоит задача еще, и облегчить устройство первое, чем можно пожертвовать это акустика. И это вполне логично если во время презентации необходимо качественное звуковое сопровождение то ведущий вряд ли будет использовать встроенную акустику, а подключит внешнюю акустическую систему, которая обеспечит качественное звучание.

В более габаритных моделях проекторов встроенная акустика создает ряд определенных проблем, на решение которых инженерам приходится тратить много сил. Одной из таких проблем является повышенный уровень вибрации. Так как при высоком уровне громкости проектор начинает дрожать, а это сказывается на качестве картинки. Изображение просто-напросто начинает дергаться. Именно по этой причине максимальная мощность встроенной акустики составляет 10-16 ват.

По этому если во время презентации или урока вы хотите получить максимальное качество звучания, но не имеете возможности подключиться к стационарной аудиосистеме необходимо возить с собой свою. Для этого существуют активные колонки,  которые оснащены встроенным усилителем и блоком питания, они смогут выдать достаточно мощности для аудитории на 50-100 человек.

Подключение оборудования: видеостены и ЖК-панели

Подключение видеостены к источнику сигнала может оказаться довольно простым процессом, если панели поддерживают сквозную передачу видеосигнала по принципу «венка», или «daisychaining». Это позволяет передавать сигнал на вход лишь одному устройству, которое дальше передает его по цепочке. Сами панели должны также быть соединены друг с другом.

Подключение видеостены к компьютеру с помощью витой пары для управления отдельными панелями (панели подключены последовательно)

Тем не менее, в профессиональных многоэкранных инсталляциях процесс передачи сигнала на устройство, как правило, не ограничивается простым протягиванием HDMI-кабеля.

Один из множества вариантов, который приходит в голову – это подключаться к каждой панели отдельно, используя видеокарты типа nVidia Quadro и использовать софт от той же nVidia для настройки многоэкранного изображения. Можно также передавать изображение с источника сигнала на некий сплиттер на стороне панелей, либо использовать для передачи сигнала на расстояние технологию наподобие HDBaseT, осуществляя передачу сигнала по витой паре.

Часто можно увидеть, как управление видеостеной осуществляется отдельно, для чего используется проводное подключение видеостены к локальной сети, а также – последовательное подключение панелей друг к другу с помощью витой пары.

И, разумеется, каждая панель требует отдельного питания и в сумме вся конструкция «кушает» будь здоров.

Еще один кадр с видео, посвященного монтажу видеостены на отдельный каркас

На что обращаем внимание при выборе модели кронштейна

В современном технологическом мире практически все устройства и принадлежности для бытовой техники, и телевизоров в том числе, давно унифицированы и приведены к единому стандарту. Внимательный человек легко увидит, что большинство моделей кронштейнов похожи друг на друга, с небольшим отличием в несущественных деталях. Немалый вклад в унификацию приспособлений сделала международная ассоциация производителей видеотехники, известная, как VESA.

Монтажный параметр VESA

Сведения о размерной диагонали VESA нужно будет найти на корпусе телевизора и на маркировке держателя. На тыльной стороне корпуса телека можно легко отыскать четыре отверстия, к которым и будет привинчиваться монтажная панель кронштейна. Обычно параметр указывается, как размер квадрата типа «200х200». По сути, это и есть расстояние между точками завинчивания крепежа со стороны корпуса.

К сведению! Одна модель кронштейна для крепления телевизора к потолку, как правило, рассчитана на несколько моделей телеприемников, поэтому параметр VESA при выборе подвесной системы должен проверяться в первую очередь.

Вес и габариты телевизора

Вторым условием выбора подходящего крепления будет проверка, насколько габариты корпуса телевизора соответствуют длине подвеса кронштейна. В продаже потолочный держатель для телевизора почти всегда предлагается в разобранном виде, а менеджер владеет информацией только о диагонали экрана. При этом реальный габарит телевизора может отличаться на считанные сантиметры, в результате небольшое расхождение приводит к тому, что экран просто не влезает в запланированное пространство под потолком.

Последний критерий связан с максимальным удерживаемым весом телеприемника или монитора. Даже если подвес держателя изготовлен из металла, будет правильным, перед тем как подвесить телевизор к потолку, еще раз проверить сведения о максимальной нагрузке для кронштейна и сравнить с весом телека.

Самые тяжелые экраны, плазма и домашние кинотеатры, требуют не только прочного, но и одновременно жесткого крепления, поэтому владельцы нередко выбирают для своих телевизоров достаточно сложные подвесы с дополнительными ребрами жесткости.

Чтобы уберечь экран с диагональю в 90 дюймов от случайных повреждений при столкновении или ударе, наиболее удачным решением будет установка для телевизора потолочного держателя с поворотным кронштейном. Экран можно просто сложить и зафиксировать на потолочной поверхности.

Совет! При покупке подходящей модели держателя под монитор или плазму выбирайте те конструкции, в которых меньше всего используется различных фиксаторов и зажимных муфт.

Практика показывает, что в процессе эксплуатации зажимы и барашковые фиксаторы теряют примерно 60% прижимного усилия. Поэтому, если на один регулируемый стык приходится несколько видов разнонаправленной нагрузки, как на фото, то вполне возможно, что закрепить на кронштейне можно будет лишь простейшие и самые легкие модели экранов.

Чем проще потолочный держатель для телевизора, тем дольше прослужит система.

Виды кронштейнов

Потолочное крепление для проектора бывает двух типов:

  • потолочный крепеж для проектора с фиксированной высотой;
  • кронштейны, длину штанги которых можно регулировать.

Какую конструкцию выбрать, зависит от того, как планируется использовать устройство, предполагается ли дальнейшая перепланировка комнаты или перемещение экрана.

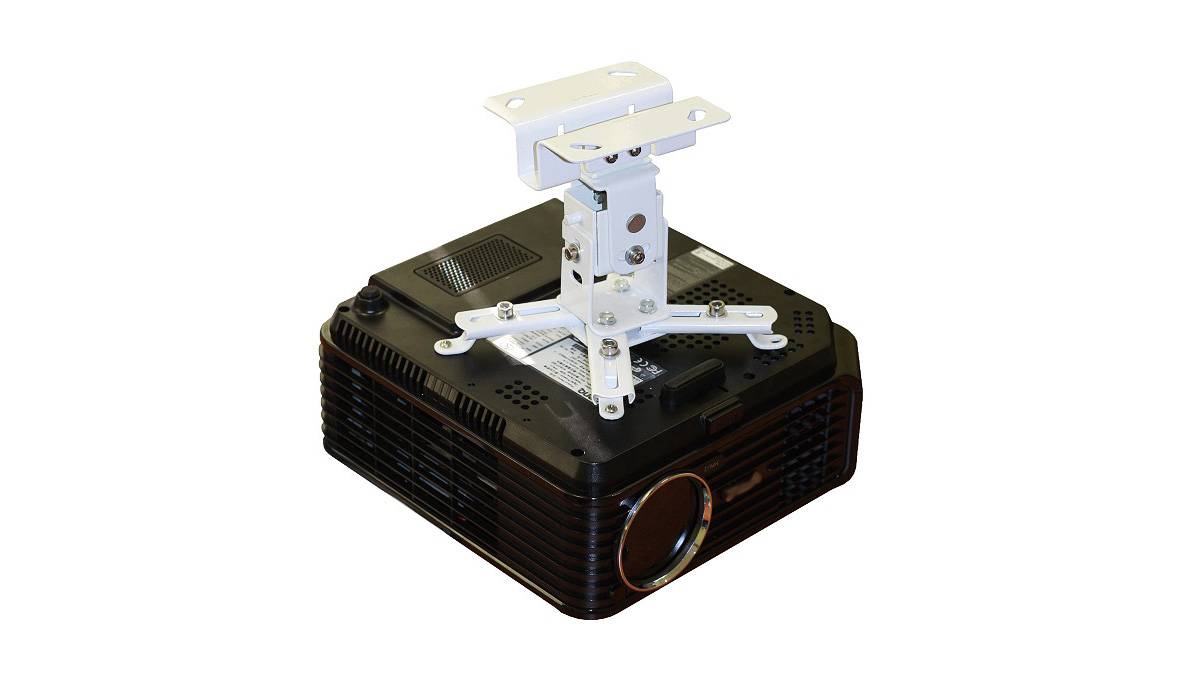

Простой кронштейн

Простой кронштейн представляет собой универсальное потолочное крепление для излучателя с фиксированной длиной штанги. С его помощью можно надежно закрепить аппаратуру на необходимой высоте. Однако такой крепеж для проектора не является полностью неподвижным. На многих подобных моделях крепежная платформа (место, куда крепится сам проектор) наклоняется вперед или назад, влево или вправо.

Если планируется фиксировать проектор на простой кронштейн, то перед его покупкой нужно точно определить место установки экрана и вычислить необходимую длину штанги.

Покупка такого крепления целесообразна для актовых залов, учебных комнат и жилых помещений, в которых не планируется менять место расположения экрана.

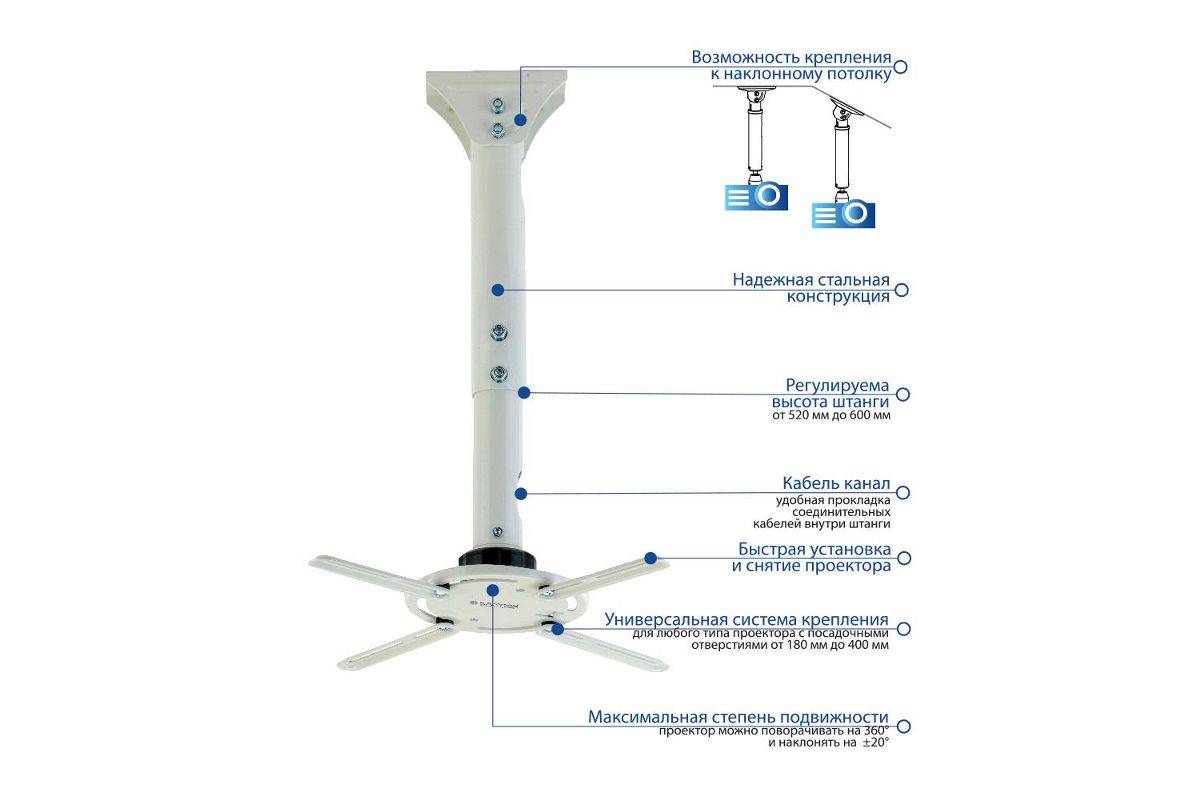

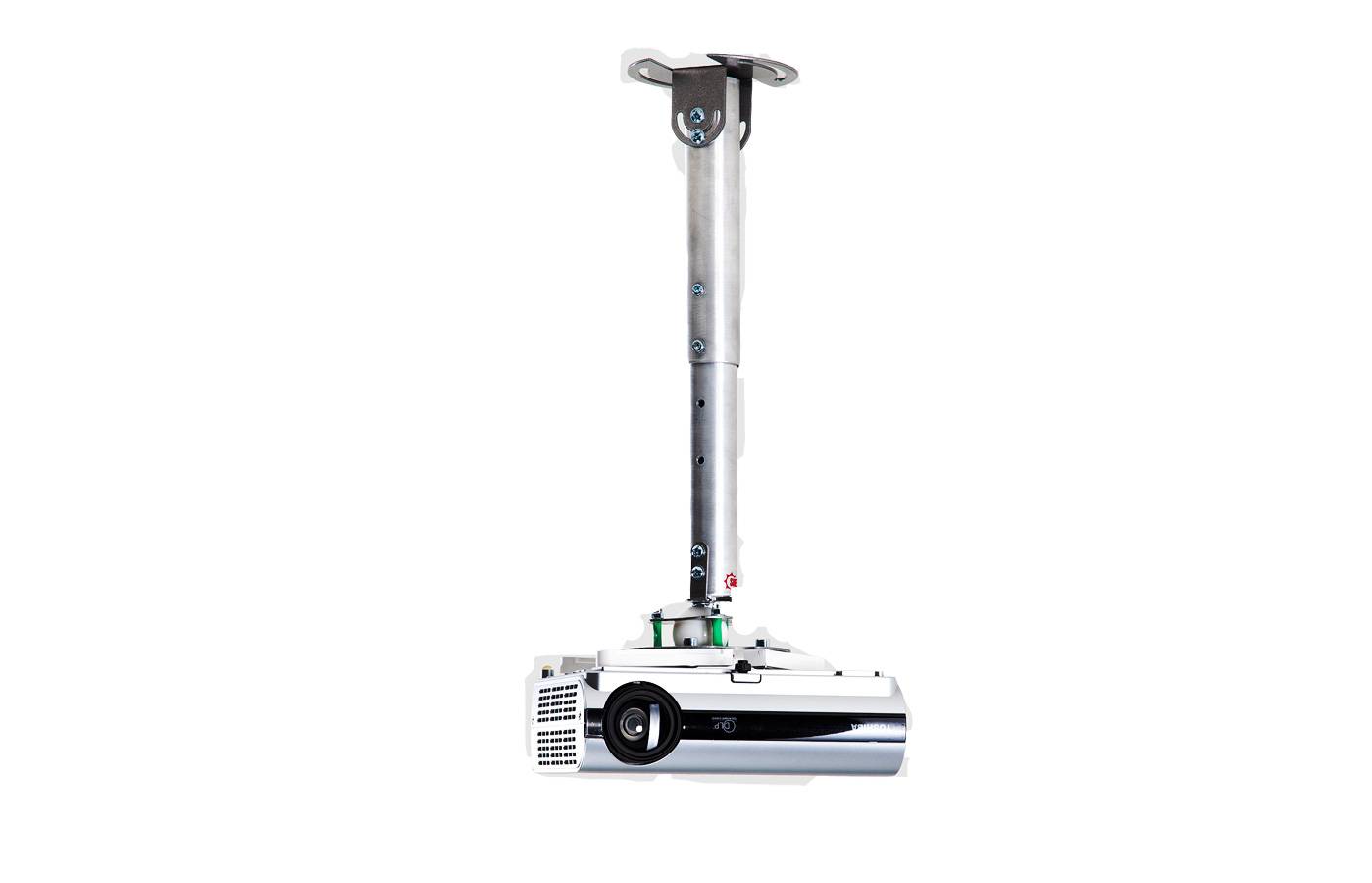

Штанговый тип

Штанговый тип потолочных кронштейнов – это приспособление для установки проектора, позволяющее регулировать длину и угол наклона штанги. Такой крепеж также бывает двух типов:

  • телескопический – продается в собранном виде;
  • наборный – крепеж, подразумевающий покупку узлов и деталей конструкции отдельно друг от друга.

При выборе наборного штангового кронштейна потребуется приобрести:

  • монтажную панель – деталь, которая крепится к потолку;
  • штангу;
  • платформу, к которой крепится аппаратура.

Штанги могут быть круглой или прямоугольной формы. Выбор конкретной модели зависит от эстетических предпочтений покупателя.

Как выбрать?

Потолочные кронштейны для проекторной техники необходимо подбирать очень внимательно, ведь от вашего выбора будет зависеть уровень безопасности эксплуатации аппаратуры.

Сначала необходимо посмотреть, какова допустимая нагрузка той или иной модели подставки для техники. Этот показатель обязательно должен соответствовать весу проектора. Если вы не знаете, сколько весит ваше устройство, загляните в сопроводительную документацию: здесь вы найдете все необходимые значения

Только при соблюдении этого простого правила можно не волноваться за то, что кронштейн не выдержит массы изделия.
Обратите внимание на размещение всех отверстий подключения: они должны быть одинаковыми с техникой. Если покупается простая универсальная конструкция, ее требуется подбирать таким образом, чтобы платформа настраивалась по максимуму верно и точно

Это еще один фактор безопасности

Это еще один фактор безопасности.

Размеры штанги крепежа должны соответствовать проекционному расстоянию. Именно поэтому перед походом в магазин необходимо сделать все необходимые измерения, чтобы не ошибиться с покупкой держателя.
Не забывайте о функциональности изделий: возможности вращения, наклона. Если кронштейн имеет подобные способности, пользователи смогут беспрепятственно подстраивать всю конструкцию под себя. При необходимости получится поменять зону размещения экрана.
В поисках идеально подходящего крепежа нельзя не учитывать особенности потолочного основания, на котором он будет устанавливаться. Так, в условиях мансардного помещения крыша имеет угловое строение, поэтому сюда есть смысл покупать только те типы кронштейнов, угол наклона которых возможно самостоятельно регулировать.

Выбрав подходящее для техники крепление, необходимо внимательно его осмотреть. Конструкция кронштейна должна находиться в идеальном состоянии. Изделие не должно иметь повреждений и дефектов, выглядеть слишком хлипко и ненадежно. Если вы заметили в подобранном кронштейне похожие недочеты, покупать его не следует, поскольку он не будет безопасным.

Потолочный кронштейн для проектора своими руками

Простой бюджетный вариант держателя можно вполне изготовить своими руками. В его конструкции не будет систем регулировки углов и высоты подвеса, но зато потолочный подвес получится прочным, надежным, и главное – дешевым.

Для постройки кронштейна потребуется:

  • Алюминиевая труба;
  • Уголок из оцинковки;
  • Монтажная перфорированная пластина по размеру проектора;
  • Крепеж, болты и саморезы.

Схема потолочного держателя представлена на фото.

Для подвешивания к потолку на верхней части стойки на болтах прикручены два уголка.

Аналогичным способом труба соединена с пластиной. Если нижнюю пару уголков закрепить на барашковых гайках, то появится возможность регулировать угол наклона аппарата. Наличие перфорации на пластине обеспечивает надежный и эффективный отвод теплого воздуха от видеопроектора, поэтому время работы прибора практически неограниченно.

Наиболее сложный этап в сборке заключается в точном совмещении оси стойки с центром масс проектора. Приходится подбирать точку крепления опытным путем. Оптимальная высота стойки 60-70 см. Так как рекомендаций по установке нет, длину потолочной штанги для самодельного кронштейна тоже приходится подбирать опытным путем.

Сетевой провод и кабель от компьютера уложены внутри трубы и выведены по гофрированному шлангу в угол комнаты. В целом потолочная система обошлась чуть дороже 500 руб.

Использование проектора в домашних условиях

Нередко владельцы недвижимости сначала решают приобрести домашний кинотеатр или использовать интерактивную приставку, а только потом задумываются над тем, как повесить на потолок проектор и держатель и какое лучше выбрать крепление. Такая проблема не будет актуальной, если оборудование предназначается для проведения мероприятий и поэтому оно должно быть мобильным.

Если данный прибор используется в домашних условиях, ему следует сразу определить постоянное место, чтобы гарантировать устойчивое положение и сделать проводку кабеля скрытой. Лучшим решением для монтажа проекционного устройства является потолочное перекрытие, поскольку там оно никому не помешает. Данное место будет недоступно для ребенка, он не сможет случайно поломать оборудование, зацепив провода.

Безусловно, крепление проектора к потолку лишит его мобильности. Прибор после этого нельзя будет снимать, переносить в другие помещения или отвозить временно в другое место. Правда, при наличии еще одного комплекта проводов его перемещение становится возможным. Самым верным можно назвать решение хозяев поместить домашний кинотеатр в отдельном помещении и оборудовать его согласно всем стандартам.

Виды

Для фиксации проектора абсолютно любой модели необходимо подбирать максимально качественные и надежные держатели. Таким требованиям могут соответствовать современные потолочные кронштейны, представленные в широком ассортименте. Подобные устройства требуют не только правильного выбора, но и монтажа.

Существуют разные модели потолочных кронштейнов для проектора. Каждый из вариантов имеет свои особенности конструкции, которые нужно иметь в виду, подбирая подходящий экземпляр.

Простые

Многие крупные производители комплектуют выпускаемые проекторы подобными конструкциями.

Простые кронштейны обычно являются телескопическими и относятся к бюджетной категории. Как правило, эти конструкции разрабатываются специально для конкретной модели аппаратуры, поэтому универсальными их назвать нельзя.

Простые кронштейны для крепления на потолке не отличаются безупречным и точным позиционированием. Из-за большого количества минусов многие пользователи предпочитают отказываться от держателей, идущих в комплекте с техникой, отдавая предпочтение отдельно купленным устройствам более высокого качества. Если хозяева все же решают установить штатные кронштейны, то они стараются фиксировать их на самой маленькой длине штанги.

Потолочные кронштейны стандартной модификации обычно производят из долговечного и прочного металла. Изделия могут представлять собой телескопическую или квадратную трубу.

«Крабы»

Такое интересное название носят одни из самых востребованных фиксаторов для проекторного оборудования. Еще «крабов» называют «пауками». Подобное название обусловлено конструкцией этих кронштейнов. Конструктивно они складываются из нижеприведенных компонентов.

  • Монтажная пята. Благодаря данной запчасти вся конструкция прикрепляется к поверхности потолка. При этом используются дюбели и анкеры.
  • Поворотный шарнир. Эта запчасть соединяет между собой «краба» и пяту. За счет встроенного шарового соединения корпусная основа проектора может быть наклонена. Также ее возможно поворачивать по направлению оси кронштейна.
  • Узел захвата. Данный компонент как бы захватывает аппаратуру. Именно эта деталь и называется «краб».

Основной процент креплений «крабов» имеет пяту и шарниры одинаковых типов. Разница между отдельными конструкциями может состоять лишь в устройстве и размерах пластины. Конструкция «краба» бывает разной.

Лифтовые

Удобные современные держатели для видеопроектора. Чаще всего подобные конструкции монтируют там, где имеют место потолки подвесного вида. Обычно размерные параметры лифта и опорной основы оказываются не больше 1 кассеты или секции подвесной потолочной конструкции. Смонтировать подобную композицию несложно, а вот отрегулировать механизм раскрытия и закрытия ее держателя способен только профессиональный мастер.

Лифтовые устройства привлекательны тем, что аппаратура хранится в запотолочном отсеке. Благодаря этому техника отлично защищена от возможных повреждений, а настройки ее фиксации не сбиваются. Рассматриваемый вид кронштейна для оборудования и процесс его извлечения из потолочной ниши со стороны смотрятся очень интересно и современно. Именно поэтому многие люди изготавливают дома такие конструкции, используя подходящие подручные материалы.

Часто лифтовые разновидности крепежей устанавливают в крупных аудиториях, конференц-залах и даже в театрах. Подобное оборудование может стоить довольно дорого, поскольку отличается сложным строением.

Подвесные

Многие модели проекторов, особенно старого выпуска, довольно внушительны за счет мощной оптики и грузного блока питания. Не каждый стоечный держатель может выдержать вес такой аппаратуры. В таком случае выходом из ситуации может стать кронштейн с опорной площадкой и подвесом, выполненным в форме петли.

Чаще всего тяжелые модели проекторов изготавливаются настольными, потому в их корпусе отсутствуют требуемые для установки резьбовые втулки. Чтобы не переступать правила эксплуатации, аппаратуру не вывешивают, а фиксируют в особых подвесных площадках, закрепленных на подвесах к потолочному основанию.

Особенности монтажа кронштейна для проектора на разные типы потолков

Крепление подобной техники обычно не вызывает сложностей при качественном изучении инструкции. Также необходимым условием является выбор правильных деталей для создания прочной и надежной конструкции. Монтаж предполагает несколько способов, зависящих от типа потолка:

Подвесной гипсокартонный потолок

В данном случае определяющее значение имеет вес стойки и проектора в комплекте. Когда данная величина не превышает 5 кг, причины для волнения отпадают вовсе. Потолок из гипсокартона с легкостью выдержит груз платформы с крепежами.

Закрепленный проектор на гипсокартонном потолке

Более тяжелые конструкции должны крепиться на каркас, монтированный при возведении гипсокартонного потолка. Его металлическое основание с легкостью выдержит массивные кронштейны.

Еще один вариант – проделать отверстие в гипсокартоне, и закрепить устройство к черновой потолочной поверхности. Данный метод имеет неоспоримое преимущество – возможность спрятать все провода под навесным потолком, если ранее этого не было сделано. Отверстие потом можно скрыть под декоративной розеткой из полиуретана.

Лучшее крепление для устройства к металлическому профилю – дюбель-бабочки.

Натяжной потолок

С ними ситуация намного сложнее. Порядок установки и возможные варианты должны быть предусмотрены до того, как завершится окончательный монтаж полотна.

На фото установленный проектор на натяжном потолке

Прежде отмечают место в помещении, где будет располагаться крепящаяся монтажная панель. И просверливают в черновом потолке отверстия для крепежей. После этого монтируют тканевое полотно или ПВХ-пленку. В отмеченном месте аккуратно вырезается отверстие для штанги. Его края фиксируют удерживающим кольцом.

Ситуация меняется, если монтаж полотна завершен до установки проекторного крепления. Тогда в месте крепежа придется произвести его демонтаж. Поэтому оптимальным вариантом будет установка подвесного кронштейна до окончательной отделки потолочной поверхности полотном.

 Потолок армстронг

Съемная плита с креплением под проектор на потолке армстронг

Этот вид потолочного покрытия вызывает трудностей меньше остальных благодаря съемным плитам. Чтобы монтировать потолочное крепление для проектора под такой потолок, необходимо соблюдать следующую последовательность:

  • Убрать из потолочной конструкции необходимое количество плит.
  • Просверлить отверстия в черновом потолке для монтажной панели.
  • Монтировать розетку, подключить кабель, спрятать его в гофр и завести под каркас потолка.
  • Карандашом на плите нарисовать места выхода штанги, вырезать отверстие необходимого диаметра.
  • Монтировать плиты обратно.

Таким образом, современные проекторы находят все большее применение в домашних условиях. А для комфортного просмотра и экономии пространства в комнате стоит воспользоваться потолочным кронштейном для проектора. Правильно выбранная конструкция и качественный монтаж добавят приятных впечатлений от просмотра фильмов или телепередач.

6 лучших моделей потолочных кронштейнов различной конструкции

Основываясь на оценках и отзывах покупателей, мы отобрали несколько моделей разного типа. Производители, о которых пойдет речь далее, уже завоевали доверие потребителей, вероятность порчи оборудования при их использовании крайне мала.

Kromax PROJECTOR-300

Эта универсальная модель подходит для большинства видеотрансляторов. Она выполнена из стали и выдерживает вес аппаратуры до 10 кг. Положение плавно регулируется за счет наклона (максимальный угол — 30°) и вращения на 360°. Штанга удлиняется в диапазоне от 65 до 100 см.

Kromax PROJECTOR-30

Еще одна универсальная модель того же производителя. Имеет простую регулировку по горизонтали: угол вращения составляет 360°, наклона — 30°. Расстояние от потолка — 12,5 см. Эта и предыдущая модели имеют пожизненную гарантию на сварные и механические соединения, оснащены защитой от падения.

Arm Media PROJECTOR-4

Кронштейн бренда Kromax можно использовать как на потолке, так и на стене. Расстояние до основы регулируется двумя положениями и составляет 15 и 40 см. Вращение на 360° и наклон 30° тоже имеется. Держатель выдерживает нагрузку до 20 кг.

CHIEF RSMEUw

Компактное крепление предназначено для проекторов серии RPA Elite. Кронштейн обеспечивает удобную замену ламп и фильтров. Установка легко отсоединяется за счет системы Q-Lock Quick Release. Технология Centris позволяет быстро отрегулировать оборудование. Для труб серии СРА предусмотрен съемный адаптер. Кронштейн выдерживает вес до 11,3 кг. Доступно вращение на 360°, разворот по вертикали — 15°, по горизонтали — 4 °.

iTech PRB-07

Продукт китайского производителя рассчитан на максимальный вес 13,5 кг. Поворотный узел делает возможным вращение и наклон на 15°. В комплект входит ключ и болты нескольких размеров. Держатель совместим с разными видеопроекторами.

Потолочный лифт для проектора Vogels PPL 1070

Устройство выдвигается на 70 см и выдерживает нагрузку до 10 кг. Пользователь может задать 4 позиции через реле или интерфейс от систем автоматизации помещений. Опционально в комплект входит пульт дистанционного управления.

Покупать кронштейны лучше у известных производителей. Некачественные крепления со временем разбалтываются. От этого меняется позиционирование объектива относительно экрана, страдает изображение, портится впечатление от фильма или презентации. Но самая неприятная ситуация — когда оборудование падает с высоты. Восстановить его редко удается, чаще приходится покупать новый проектор.

Монтаж проектора

После того, как вы определились, где разместить отражающую поверхность, и перед тем, как установить проектор, также необходимо выбрать место для размещения устройства. Для этого придется немного поупражняться в математике.

Проекционное расстояние

Величина, определяющая расстояние между оптикой аппарата и отражающей плоскостью – это и есть проекционное расстояние проектора (ПР). Для того, чтобы узнать его, сначала нужно заглянуть в руководство к агрегату. В нем указан такой вид параметра, как величина проекционного отношения (ПО). Она может указываться одним числом, или, для некоторых моделей аппаратов — диапазоном чисел. Для расчета (ПР) применяется специальная формула, и выглядит она так: ПР = ширина экрана (ШЭ) х (ПО).

В эту формулу допускается возможность подставлять любые единицы измерения, с помощью которых записывается расстояние. Это могут быть сантиметры, дюймы и прочие. Если у вас имеется, к примеру, отражающая поверхность со 100- дюймовой диагональю (254 см), в то время, как проекционное отношение аппарата находится в пределах от 1,4:1 до 2,8:1, то размещать агрегат можно в пределах интервала от 355,6 см до 711,2 см от экрана (например, ПР = 1,4 х 254 = 355,6 и т.д.).

Формула выглядит так: ШЭ = ПР / ПО. Например, требуется установка агрегата, чтобы он находился не ближе 5 метров от отражающей поверхности. В случае, когда по документации ПО колеблется в пределах от 1,4:1 до 2,8:1, то расчеты проводятся так: ШЭ = 5 / 1,4 = 3,6, а также ШЭ = 5 / 2,8 = 1,8. Исходя из результатов расчетов, вы вправе выбирать отражающую поверхность с шириной в пределах от 1,8 до 3,6 метров.

Нюансы размещения

Когда уже известен диапазон расстояния, примите решение, где именно разместить оборудование. Для этого рассмотрите внимательно комнату, чтобы найти оптимальную точку монтажа. Но следует помнить о некоторых моментах.

  1. Кресла и диваны. Не рекомендуется устанавливать оборудование над такой мягкой мебелью, где будут располагаться зрители, особенно если оно обладает сильной громкостью или большой массой.
  2. Кабели и розетки. При монтаже аппарата следует проверить длину всех проводов — она должна быть достаточной.
  3. Качество картинки. Следует учитывать, что при проецировании качество изображения будет меняться, независимо от того, что вы правильно произвели расчет интервала проекционного расстояния. Чем большее расстояние к отражающей поверхности, тем картинка будет получаться четче и контрастнее. А если агрегат расположен ближе, то картинка будет ярче. Поэтому рекомендуется перед окончательным монтажом протестировать аппарат, то есть попробовать настраивать его на различных удалениях.

Вертикальное смещение проектора (ВСП)

С помощью этого параметра задается высота монтажа аппарата. От правильности расчета ВСП относительно габаритов экрана зависит качество проецируемого изображения, а именно — его геометрия.

У каждой модели аппарата это значение может отличаться, поэтому эти цифры можно узнать из инструкции к агрегату. Например, в руководстве может быть указано, что положительное вертикальное смещение у данного аппарата равняется +96,3%, а отрицательное — -96,3%. Это значит, если показатель имеет отрицательный знак, что картинка проецируется ниже объектива, а если знак положительный – выше оптики

Но, поскольку агрегаты устанавливаются перевернутыми, то стоит обращать особое внимание положительному значению ВСП

Если оптика вашего устройства не способна перемещаться по вертикали, то придется вычислять высоту математически.

Вычисление высоты установки

Чтобы высчитать высоту монтажа (ВМ), существует следующая формула: ВМ = ВСП х высота экрана. Для примера расчета можно взять аппарат со значением высоты смещения, находящимся в пределах от -96,3% до +96,3%.

  1. В стандартном экране обычно соотношение сторон равняется 1,78:1. Из этого следует, что высота отражающей поверхности в 1,78 раз меньше, чем ее ширина. Если взять 100-дюймовую отражающую поверхность, имеющую диагональ 254 см, а ширину 221,4 см, то она будет иметь высоту 124,4 см (221,4 / 1,78 = 124,4).
  2. Зная значение высоты отражателя, можно вычислить высоту монтажа (вм): вм = 96,3% х 124,4 = 119,8. Полученный результат показывает, что агрегат допустимо разместить в любом месте, на 119,8 см выше, или на столько же ниже центральной точки отражающей поверхности.
