Красный или чёрный, плюс или минус: определение полярности

Как определить, где плюс и минус

Определить полярность светодиода можно несколькими способами:

• визуально (по длине ножки, по внутренней части колбы, по толщине выводов);
• при помощи измерительного устройства (мультиметра, тестера);
• путем подключения питания;
• по технической документации.

Чаще всего применяется визуальный осмотр прибора. Производители стараются указывать маркировку и метки, по которым можно определить, где плюс и минус у светодиода. Все приведенные методы просты, и их может использовать человек без соответствующих знаний.

 Определяем зрительно

Визуальный осмотр является самым простым способом определения полярности. Существует несколько видов корпусов светодиодов. Наиболее распространенный – цилиндрический диод с диаметром 3,5 мм и более. Чтобы определить катод и анод у диода, нужно рассмотреть прибор. Через прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше, чем у анода (положительный). Если рассмотреть внутреннюю часть невозможно, стоит посмотреть на выводы, они также различаются по размерам. Катод будет больше.

Светодиоды для поверхностного монтажа активно используются в прожекторах, лентах, светильниках. Определить контакты в них можно также зрительно. Они имеют ключ (скос), который указывает на отрицательный электрод.

У некоторых светодиодов может быть метка, указывающая на полярность. Это точка, кольцевая полоса, которая смещена к плюсу. У старых образцов есть заостренная с одной стороны форма, соответствующая положительному электроду.

С помощью подключения питания

Найти соответствующие электроды можно путем подачи напряжения малой величины. С помощью такого способа можно также определить исправность прибора. Потребуется источник постоянного тока (например, батарейка или аккумулятор). Светодиод нужно приложить к контактам. При правильном подключении и поднятии напряжения до 3 В диод будет загораться, а его насыщенность и яркость будет расти. Если подключение произошло неверно и полярность не соблюдена, светодиод не засветится.

Дополнительно можно подключить последовательно токоограничивающий резистор с сопротивлением выше 600 Ом. Это обезопасит светодиод от пробоя.

Применение мультиметра

Мультиметр – профессиональное устройство, помогающее определить не только плюс и минус светодиода, но и найти короткое замыкание в электросети, провести диагностику электронных компонентов, замерить основные параметры. С помощью мультитестера можно также определить цвет свечения у диода и пригодность к применению.

Произвести проверку мультиметром можно тремя способами:

1. Переключатель мультитестера устанавливается в положение «Проверка сопротивления – 2 кОм». Щупами нужно коснуться электродов светодиода. Когда красный щуп коснется анода, а черный – катода, на дисплее появится число от 1600 до 1800. В ином случае или при неисправности на экране будет высвечена 1. Минус способа – отсутствует засветка кристалла.
2. Переключатель нужно поставить в «прозвонка, проверка диода». Когда красный щуп коснется анода, а черный катода, светодиод начнет светиться. В ином случае диод никак не отреагирует.
3. Для последнего способа щупы не потребуются. В большинстве моделей есть два гнезда, около которых есть обозначения Е и С – эмиттер и коллектор соответственно. Они используются для проверки транзисторов, но для светодиода это способ также подходит. Если в отверстие С будет помещен катод, светодиод загорится. Это самый быстрый и эффективный метод.

Определение с помощью технической документации

В документе к светодиоду можно найти достаточное количество информации о производителе, хаpaктеристиках, в том числе о полярности. На одно устройство паспорт выдается редко, его можно получить при покупке большой партии компонентов.

Найти информацию можно самостоятельно, если знать марку светодиода. По таблицам с техническими хаpaктеристиками данной модели можно найти способ подключения и где плюс, а где минус.

При помощи контрольной лампы, индикатора или вольтметра

В двухпроводной схеме электроснабжения это сделать несложно. После определения фазного проводника необходимо узнать, является ли оставшийся проводник нейтралью. Для этого достаточно любым способом проверить потенциал между ними.

Если прибор покажет напряжение сети 220В, значит эти провода, соответственно, ноль и фаза. В противном случае ноль на этом контакте отсутствует из-за аварии или неправильного монтажа.

В трёхпроводной системе с заземляющим проводом выполнить поиск ноля сложнее. Для этого необходимо:

1. 1. перед тем, как определить фазу и ноль, в электрощитке от вводного автомата нужно отключить нейтральную клемму;
2. 2. найти фазный провод;
3. 3. определить, с каким из двух оставшихся проводников и фазным прибор показывает наличие напряжения.

Этот контакт является заземлением.

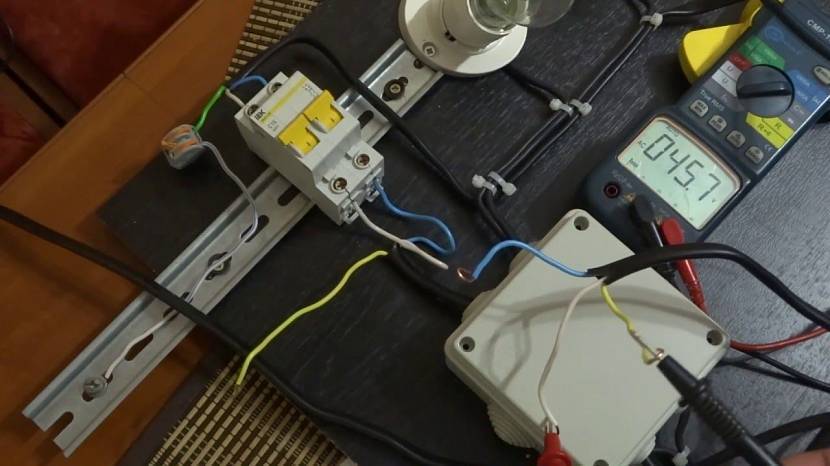

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Очень часто проводники фаза, нуль, земля не имеют обозначения цветом. Тогда проверяют все пары, и определяют их назначение по показателям.

Определение фазыИсточник domamaster.net

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом. Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Выбор соединительных проводов

p, blockquote 26,0,0,0,0 –>

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника.

p, blockquote 27,0,0,0,0 –>

Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв.мм.

p, blockquote 28,1,0,0,0 –>

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

p, blockquote 29,0,0,0,0 –>

p, blockquote 30,0,0,0,0 –>

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

p, blockquote 31,0,0,0,0 –>

Как подключить колонки к магнитоле в машине (как определить на динамике плюс и минус)

Замена штатной автомобильной магнитолы – частая процедура, которую проводят автолюбители. Основные причины замены:

p, blockquote 1,0,0,0,0 –>

• поломка штатной магнитолы;
• желание расширить функционал устройства;
• увеличение мощности и качества звучания в салоне.

p, blockquote 2,0,0,0,0 –>

Во время замены магнитолы актуально подключение новых динамиков или колонок. Действительно, подключение нового головного устройства на старую акустическую систему может свести все усилия к нулю. Если новая магнитола имеет повышенную мощность, тогда акустические параметры салона могут даже ухудшиться.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Во время замены динамиков или установки дополнительных динамиков важно правильно выполнить подключение. Ошибки могут привести к выходу автомобильной магнитолы из строя или некачественному звучанию акустической системы

p, blockquote 5,0,0,0,0 –> adsp-pro-1 –>

Как определить полярность провода

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт, черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA.

Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов провода

ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи.

При движении внутрь полярность выводов динамика противоположна полярности батареи.

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода

, подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания, желтый провод тоже относится к «плюсу» питания, только подключается к аккумулятору.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Для людей, чья работа постоянно связана с электричеством, не составит труда распознать провода и по цвету, и по буквенно-цифровой маркировке. Если же вам что-то непонятно, пишите мне!

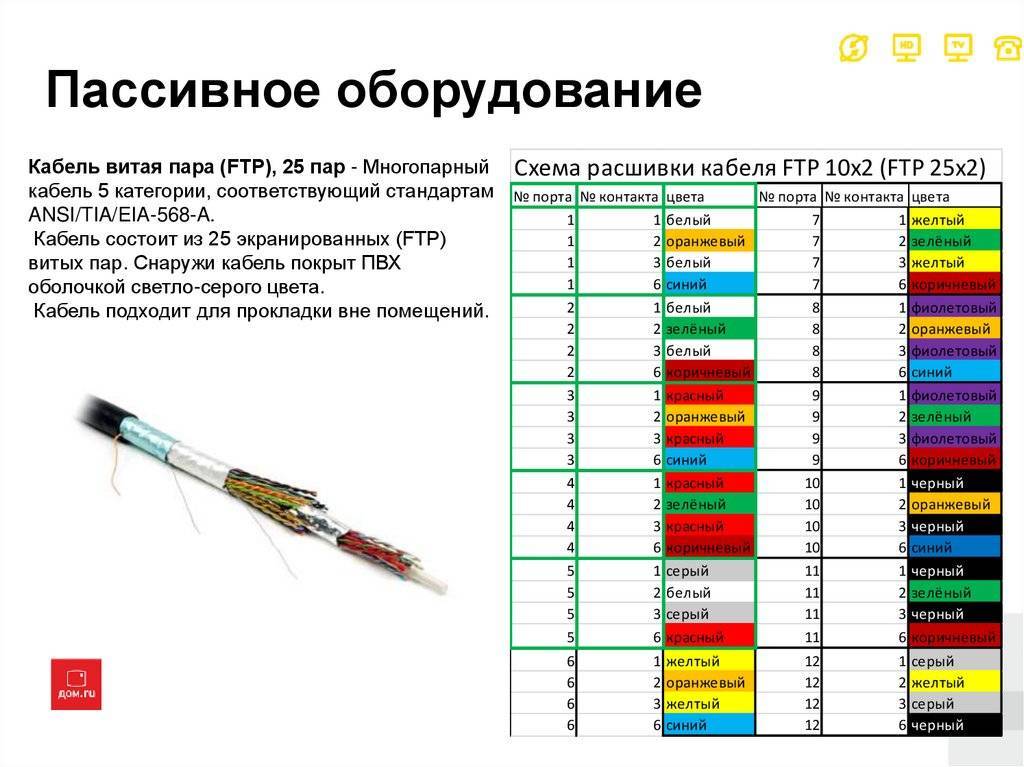

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Проверка полярности с помощью мультиметра

Определение полярности мультиметром производится в такой последовательности:

1. При помощи ручки переключения рабочих режимов нужно установить тот, который предназначен для измерения постоянного напряжения. Необходимо выбрать предел, соответствующий измеряемой величине.
2. Щуп черного цвета, соответствующий отрицательному напряжению, следует вставить в отверстие с надписью COM, а красного — в соседнее гнездо.
3. Перед тем как мультиметром определять на контактах плюс и минус, прибор нужно включить.
4. Щупами прикоснуться к контактам. При этом на дисплее должно появиться какое-либо значение величины электронапряжения. Если оно будет положительным, то полярность соответствует подключению щупов. Следовательно, контакт, к которому прикасались щупом черного цвета — это «минус», а красного — «плюс». Если же на мультиметре высветилось отрицательное значение электронапряжения, то это свидетельствует о неверном определении полярности. Следовательно, надо «+» и «−» на проверенных контактах поменять местами.

При использовании мультиметра со стрелкой правильное подключение щупов будет подтверждено ее отклонением вправо. Стрелка должна остановиться на каком-то значении напряжения. При неправильном подключении щупов она отклонится влево от нуля и уйдет за предел измерений. Определив плюс и минус, следует отметить их соответствующим образом, чтобы потом не искать повторно.

Обозначение проводов магнитолы: цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый

1. Выключить телефон и извлечь батарею.
2. Выяснить, какой контакт положительный, а какой отрицательный. Обычно они подписаны, но, если нет – сделать это можно с помощью мультимера.
3. Открыть крышку универсального зарядного устройства. Внутри него есть две клеммы с подписанной полярностью.
4. Вставить в «лягушку» аккумулятор, раздвинуть «ползунки» с клеммами так, чтобы они совпадали с контактами АКБ. Плюс – к плюсу, минус – к минусу.
5. Закрыть крышку, которая надежно зафиксирует батарею.
6. Включить устройство в сеть. Должен загореться красный огонек. Если нет, значит, батарея поставлена неправильно.
7. Когда красный огонек сменится зеленым, значит, аккумулятор полностью заряжен и его можно доставать.

Положительная полярность блока питания

Удолбаться – 3 специалиста-сетевика в течение двух недель. Ни один не прочитал написанных на модеме и на БП характеристик питания. Надо 15В 1А переменного тока. Втыкали 9В 1.5А постоянного.

Ну ладно узер – «А что – я попробовал – воткнул – лампочки загорелись»

Посыпаю голову пеплом всех горелых БП и железок.

UPD Хорошее дополнение из комментов от gray_bird

Q: Так какой брать? Импульсный или трансформаторный?

A: Если носить с собой – импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть – трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.

По идее импульсники лучше трансформаторных, но добрые китайцы их делают так, что через год-два в БП дохнет входной конденсатор и летит силовая часть формирователя ВЧ.

означает ПЕРЕМЕННЫЙ ток. Полярность при этом не важна.

• DC или знак =, или знак, похожий на символ =, но с пунктирной частью – это постоянный ток. У него есть + и –
• Обычно + на внутреннем контакте круглого разъёма.
• БЫВАЕТ минус на внутреннем, а плюс на внешнем контакте!
• Напряжение питания пишется в Вольтах (буква В русская или V латинская). Точность соблюдения напряжения, написанного на устройстве – не хуже 5%. То есть, как правило, устройство, на котором написано 19В, может питаться от блока питания на 18.5В или на 20В, но не 21В.
• Ток указывается в амперах (буква А) или в миллиамперах (буквы mA или мА). Ток, указанный на блоке питания, должен быть БОЛЬШЕ ИЛИ РАВЕН току, указанному на устройстве. Устройство, на котором написано 1.2А, МОЖНО питать от блока питания на 1.5А или на 2.5 или на 3А.

И только при соблюдении этих условий втыкайте разъём!

Если у Вас сгорел блок питания – для самостоятельной покупки блока питания на замену НЕПРЕМЕННО возьмите с собой в магазин – на рынок само устройство! Тогда, даже если Вы сами «НИЧЕГО не смыслите в компьютерах и в технике» – разумный продавец ПРОЧИТАЕТ, что написано на устройстве и подберёт Вам нужный блок питания.

Если устройство велико, или тащить его неудобно – СФОТОГРАФИРУЙТЕ его хотя бы на камеру сотового телефона со всех сторон, где есть хоть какие-нибудь надписи и убедитесь в том, что на снимке все буквы различимы. После чего при покупке показывайте продавцам снимки с этими надписями.

Удолбаться – 3 специалиста-сетевика в течение двух недель. Ни один не прочитал написанных на модеме и на БП характеристик питания. Надо 15В 1А переменного тока. Втыкали 9В 1.5А постоянного.

Ну ладно узер – «А что – я попробовал – воткнул – лампочки загорелись»

Посыпаю голову пеплом всех горелых БП и железок.

UPD Хорошее дополнение из комментов от gray_bird

Q: Так какой брать? Импульсный или трансформаторный?

A: Если носить с собой – импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть – трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.

По идее импульсники лучше трансформаторных, но добрые китайцы их делают так, что через год-два в БП дохнет входной конденсатор и летит силовая часть формирователя ВЧ.

означает ПЕРЕМЕННЫЙ ток. Полярность при этом не важна.

DC или знак =, или знак, похожий на символ =, но с пунктирной частью – это постоянный ток. У него есть + и –

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов

Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника

какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я !Минус — чёрный, как правило.

Самая главная обязанность во время полета — обеспечениеподробнее.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
