Как возвести коптильню из металлической бочки
Коптильни горячего и холодного копчения схожи по строению. Конструкция состоит из двух частей — топки и камеры для приготовления. Соединяются между собой дымоходом. Чем он длиннее, тем ниже температура дыма. Разница между устройствами горячего и холодного копчения в длине дымохода. Известно множество вариантов исполнения, но все они имеют общую конструкцию. Для строительства из подручных материалов понадобятся:
- кирпичи
- раствор для печной кладки
- металлическая бочка
- труба
- крючки для подвешивания

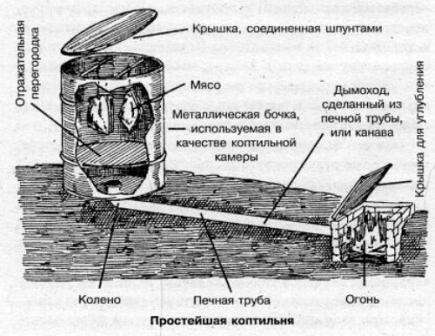

Сначала роют яму примерно 50×50 сантиметров, глубиной от полуметра до метра. Обкладывают углубление кирпичом, внутри будут гореть дрова.Яма соединяется с бочкой дымоходом протяжённостью не менее двух метров. Его можно изготовить из металлической трубы (идеальна чугунная) или вырыть траншею 25×25 сантиметров и обложить кирпичом. Сверху траншея закрывается несгораемым материалом и засыпается грунтом.
Бочку устанавливают на кирпичную либо бревенчатую подставку. Если не подготовить основание перед установкой, во время приготовления от образующегося конденсата почва размокнет. Внизу должна быть решётка, на которую кладут мокрую ткань и увлажняют её в процессе приготовления чтобы не летел пепел.
Обязательно наличие крышки для бочки. Под воздействием температур лист, используемый для укрытия, может деформироваться. Желательно класть тяжёлый предмет на крышку. Если закрыть бочку неплотно, копчение пройдёт неправильно. На стене коптильной камеры желательно закрепить термометр.
Один из ключевых моментов при постройке коптильни для холодного копчения — расстояние между топкой, где сгорают дрова и коптильной камерой должно быть не менее двух и не более семи метров. Топку располагают ниже коптильной камеры, иначе не будет хорошей тяги. Зачастую коптильная камера размещается на горке или на крутом берегу.
Монтаж дымохода. Когда выкопана ямка для топки, на дно кладут лист из железа для более равномерного горения.
Соединить дымоход с бочкой нужно так, чтобы вхождение составляло около двадцати сантиметров. Соединение коптильной камеры и дымохода уплотняют глиняным раствором.
Небольшие хитрости
Если продуктов для копчения мало, можно положить их все на нижнюю полку коптильной камеры, а на верхней разместить отражатель (к примеру, кусок жести). Таким образом вы сэкономите значительную часть опилок.
Во время копчения камера должна быть плотно закрыта
В задний карман, защищенный щитком, можно подвести провод с термопарой. Это позволит вам контролировать температуру внутри коптильни. Можно весь задний щиток заменить на жаропрочное стекло, таким образом за процессом можно будет наблюдать.
Если вы делаете коптильню по первому принципу, с электроплитой, которая не помещается на дно из-за покатой задней стенки холодильника — переверните его вверх дном.
Установка плиты при покатой стенке холодильника
Таким образом, сделать на дачном участке собственную коптильню очень просто. Для этого нет нужды покупать дорогостоящие комплектующие. Достаточно использовать подручные средства и старую технику. Фото, видео и чертежи помогут вам подробно разобраться с устройством такой коптильни.
Нет ничего лучше, чем деликатесы, приготовленные своими руками на собственной даче. В любое время года, по любым рецептам. Это замечательный повод провести на свежем воздухе зимний день. А пока готовится очередной копченый шедевр, есть время прокатиться на лыжах или погулять по снежной целине.
Коптильня из холодильника своими руками: видео
Копчение — очень удобный и быстрый способ приготовления мясных или рыбных продуктов. Несмотря на простую технологию копчения, вкусовые качества полученных блюд сохраняются на высшем уровне.
Для приготовления копченых продуктов необходима коптильня — специальное устройство, в котором можно в домашних условиях и без особых хлопот приготовить желаемые блюда. Отличным вариантом для домашнего копчения, а также на даче, станет старый непригодный холодильник, из которого просто и без особых затрат можно соорудить вполне достойную коптильню.
Стоит учитывать, что данный вариант лучше подойдет для копчения холодного типа, в температурном режиме 18-30° С. В противном случае, при большем нагревании, материал холодильника окислиться, а находящийся внутри пластик и пенопласт могут загореться или повлиять на запах готовых блюд.
Если же все таки холодильник решили использовать для копчения горячего типа, то внутри него должен остаться лишь металлический каркас, все остальные детали нужно снять.
Процесс изготовления
Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.
Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.
Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.
Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.
Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.
Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.
Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.
Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.
Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.
Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.
Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.
Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.
Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу
У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться
Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.
В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.
Отличие коптилен горячего и холодного копчения.
Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.
Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:
Простейший прибор для горячего копчения продуктов
1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.
2 – Поставка: ножки или даже просто несколько установленных кирпичей.
3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм
4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.
5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.
6 – Металлическая решетка для укладки продуктов.
7 – Продукты для горячего копчения.
8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.
Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.
Цены на дымогенераторы
дымогенераторы
Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:
Типовая схема коптильни для холодного копчения
1 – Топочная камера, в которую закладываются дрова.
2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.
3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.
4 – Цокольная часть коптильни, выполненная из кирпичной кладки
5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.
6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.
7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.
9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.
10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.
Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.
Устройство для холодного копчения
Многие любители копченостей признают только этот способ копчения, считая продукты, полученные в итоге, менее вредными для здоровья. К тому же, использование холодильника в качестве коптильной камеры также больше подходит для этого варианта, так как высокие температуры могут способствовать выделению вредных веществ. Процесс изготовления такой коптильни своими руками прост:
- Выберите место, где будет расположена ваша будущая коптильня. Если рельеф участка позволяет, остановите свой выбор на отрезке длиной два-три метра, идущем под уклоном.
- Подготовьте холодильник: удалите из него все неметаллические элементы, включая утеплитель на двери. А вот магнитно-резиновый уплотнитель лучше оставьте. Получившиеся в итоге удаления отверстия следует заклеить лейкопластырем или скотчем.
Разбираем холодильник до металла
- Установите каркас от холодильника на максимально высокой точке участка, выбранного для того, чтобы сделать коптильню холодного копчения, предварительно проделав в его днище отверстие диаметром не менее дециметра (в него нужно будет вставить трубу соответствующего диаметра, так что сразу ориентируйтесь на имеющийся у вас материал).
вырезаем отверстие под дымоход
- Выведенную из днища трубу (отрезок не менее двух и не более трех метров) нужно уложить под наклоном. Если рельеф участка именно такой — просто слегка прикопайте трубу в землю на небольшую глубину, но если уклона нет — вам придется сделать его своими руками: прокопайте траншею, углубляя ее по мере отдаления от камеры коптильни, чтобы уложенная труба оказалась под уклоном.
- В том месте, где оканчивается труба, выкопайте яму небольшого размера, в которой вы будете разжигать материал для копчения. Край трубы должен находиться в верхней части ямы, а саму ее необходимо плотно прикрывать в процессе работы.
- Выберите продукты, которые собираетесь закоптить способом холодного приготовления и разместите их в холодильнике. Для этого можно использовать либо старые полочки, если они сделаны из металла, либо специально изготовленные приспособления (в зависимости от того, нужно вам продукты разложить или подвесить).
- В соответствии с рецептом приготовления конкретного продукта, на протяжении определенного времени поддерживайте в яме тление сырья для холодного копчения. Дополнительные отверстия или установка вытяжки для холодного варианта приготовления копченых продуктов не требуется.
Продукты, полученные в процессе холодного воздействия дымом, вкусны и долго хранятся, однако и готовить их достаточно долго. Чтобы приготовить вкусные деликатесы своими руками за несколько часов, рекомендуем сделать из холодильника камеру для горячего изготовления копченостей.
Кроме холодильника, коптильни можно изготовить из этих вещей!
Самодельная коптильня холодного копчения
Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.
Устройство коптильни холодного копчения
Такие установки состоят из нескольких отдельных элементов:
- Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
- Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
- Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.
Схема коптильного аппарата холодного копчения
Принцип работы
Самодельная коптильня холодного копчения работает следующим образом:
- В дымогенератор помещаются опилки и щепа.
- Щепки поджигаются и, при необходимости, включается компрессор.
- Появляющийся при этом дым поступает в коптильную камеру к продуктам.
- Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
- Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.
Принцип работы дымогенератора
Виды коптилен холодного копчения
Есть разные конструкции таких аппаратов, но они работают по одной схеме.
Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.
Схема использования коптильни холодного копчения в домашних условиях на газовой плите
Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.
Схема коптильного аппарата холодного копчения с дымогенератором
Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.
Схема коптильни с дымоходом в земле
Коптильня своими руками с дымогенератором
Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:
- Внутрь дымогенератора помещаются опилки и щепа.
- Опилки поджигаются и аппарат закрывается крышкой с эжектором.
- К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
- Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
- Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.
Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.
Устройство дымогенератора
Простейшая коптильня холодного копчения
Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.
Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.
Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.
Схема коптильни холодного копчения для изготовления своими руками
Оптимальные размеры
Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:
- для семьи из 4 человек — до 20 литров;
- для нескольких семей или заготовки копчёностей — до 100 литров;
- мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.
Пошаговая инструкция по изготовлению
Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.
Холодное
Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)
Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.
Берём любой деревянный шкаф или изготавливаем его самостоятельно
Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.
В нижней части боковой стенки делаем отверстие для подвода дыма
Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.
В крыше шкафа сверлим несколько отверстий диаметром 12 мм для выхода дыма
Соедините дымогенератор со шкафом.
Соединяем картонный дымогенератор с коптильным шкафом гофрированной трубой из фольги
Копчение начнётся после разогрева пиломатериалов и включения вентилятора.
Разогреваем щепки и включаем вентилятор — копчение началось
Горячее
Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.
Простой агрегат для горячего копчения можно сделать из металлической бочки.

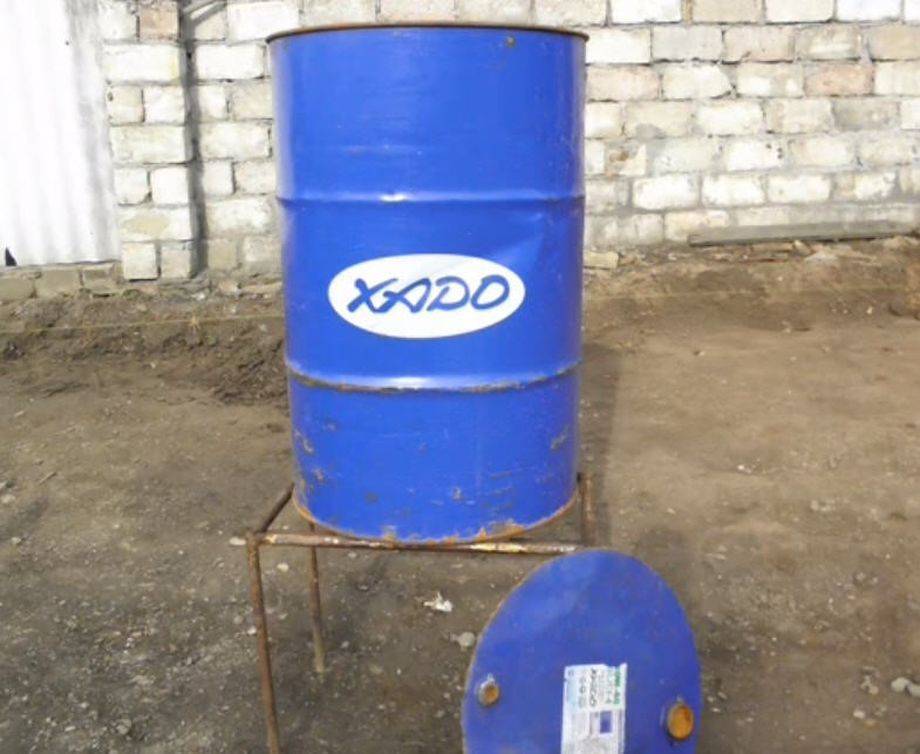

Обрежьте верх бочки болгаркой. Крышку не выбрасывайте. Режьте внутри так, чтобы осталась небольшая кромка.
Ровно и аккуратно срезаем верхнюю крышку бочки

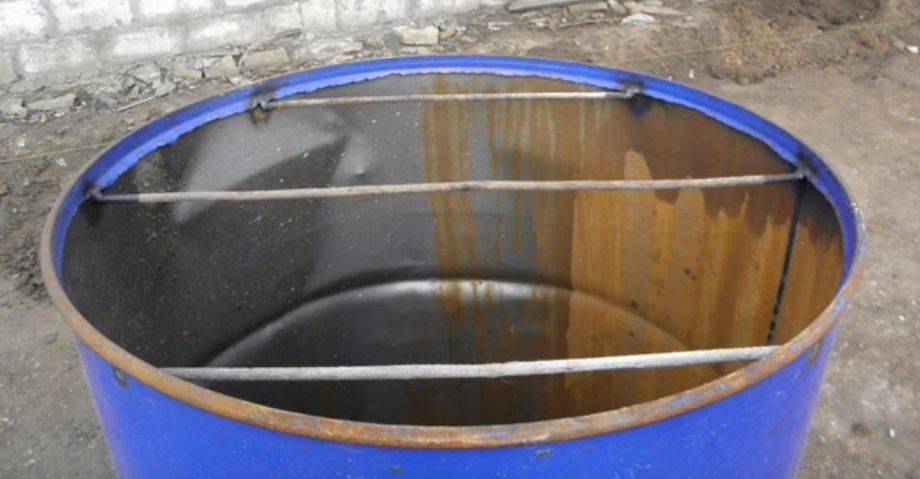

На место вырезанной крышки приварите металлические прутья толщиной 10 мм.
Привариваем три прута горизонтально к верхним краям

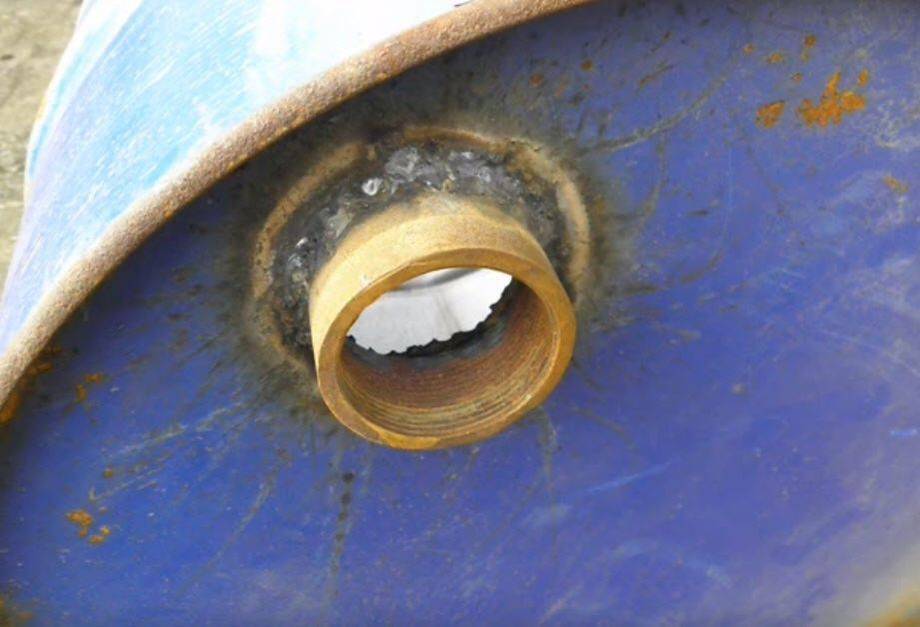

В дне бочки сделайте отверстие под двухдюймовую трубу и вварите её туда.
Сверлим снизу отверстие и навариваем фланец под трубу 2 дюйма

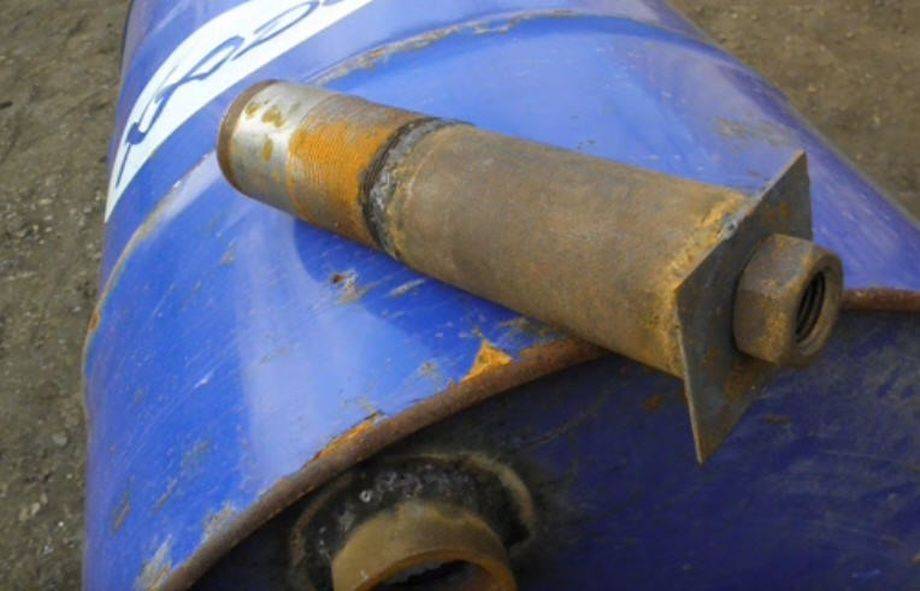

Сделайте съёмный дымогенератор. Для этого возьмите трубу с наружной резьбой под вваренную в дно двухдюймовую.

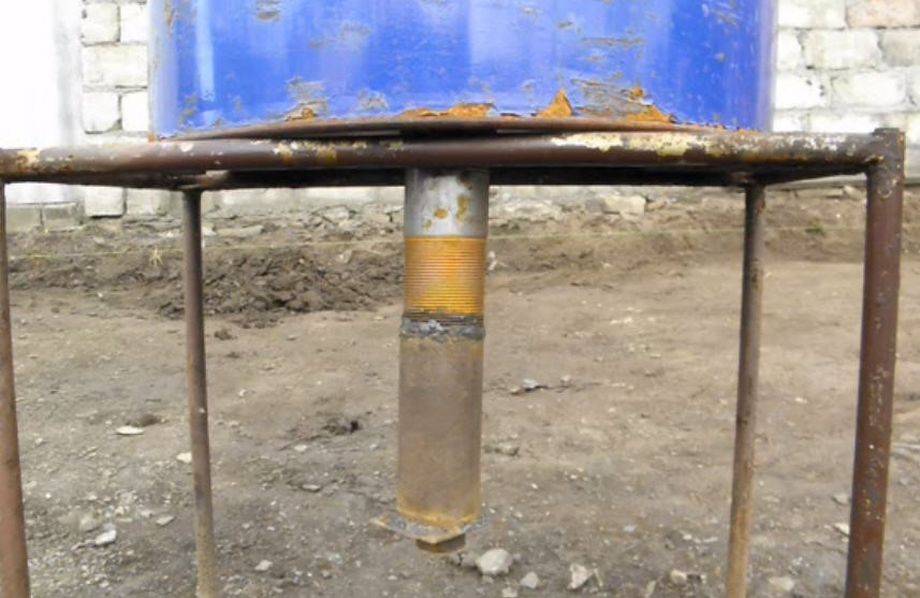

Длина трубы зависит от подставки, на которой будет размещена бочка — около 30-40 сантиметров
Заварите наглухо с одной стороны.
Низ трубы должен быть закрыт наглухо, чтобы весь дым поднимался внутрь коптильни
Набейте опилками или щепой и вкрутите в низ бочки.
Генерировать дым будут щепки. Их нужно поместить внутрь трубы

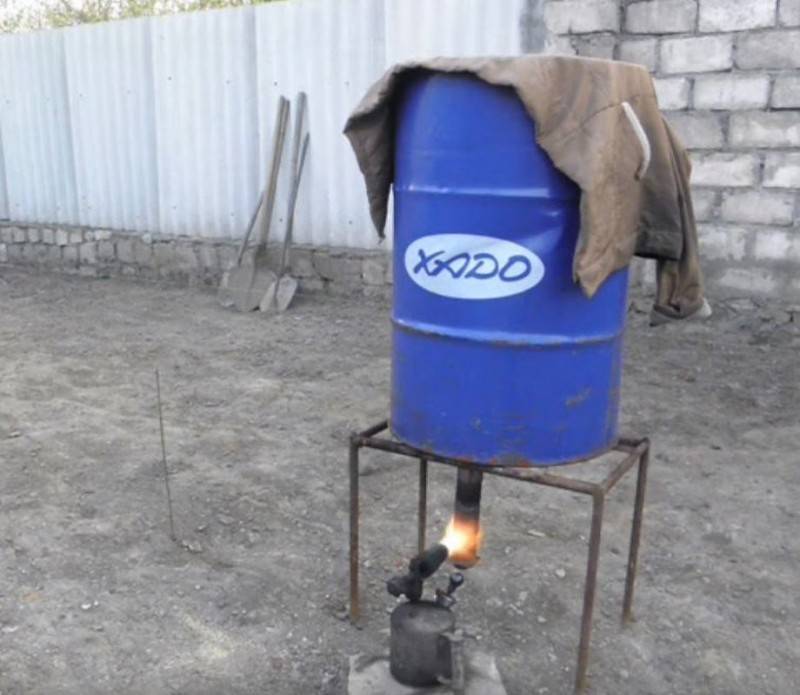

Для подогрева можно использовать паяльную лампу.

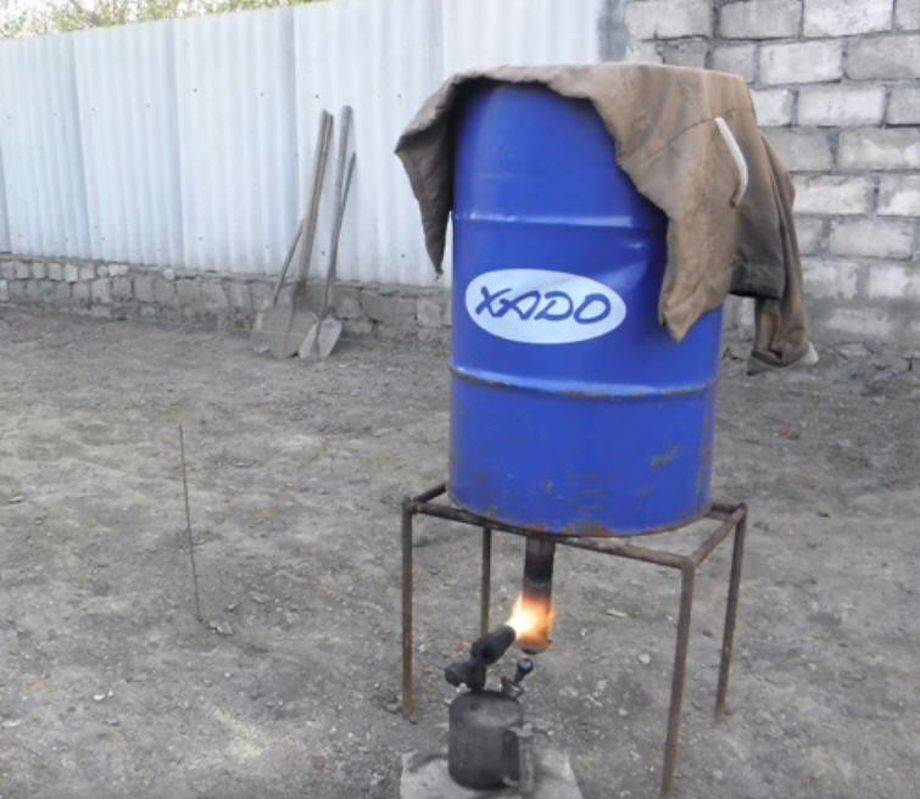

При нагревании щепки будут тлеть и выделять дым
Коптильня своими руками. Чертежи
Коптильня представляет собой очаг со специальной камерой, оборудованной решёткой или крючками для копчения различных продуктов, а также поддоном для сбора выделяемого продуктами жира. Камера производится в герметичном корпусе.
Холодное копчение осуществляется от дыма медленно тлеющей древесной стружки, либо опилок. Стружка или опилки подходят из дуба, можжевельника, клёна, черёмухи, берёзы, яблони, облепихи, груши, вишни. При использовании опилок из ольхи, предварительно нужно снять кору, это предотвращает появление горечи в копчёностях. Осина и стружка (опилки) хвойных пород не используются! Для копчения холодным способом температура дыма должна равняться 35 градусам. Процесс копчения растягивается от 5 дней до нескольких недель.
Чертеж коптильни холодного копчения
В самодельной коптильне холодного копчения очаг размещается в отдалении от камеры для копчения. Как вариант можно использовать яму в отдалённой части участка. В ней делается очаг. Обкладываются стены, пол остаётся открытым. Очаг соединяется с коптильной камерой дымоходом.
Дымоход должен идти около 3 метров в длину. Для дымохода коптильни холодного копчения делается траншея шириной в полметра и глубиной около 30 сантиметров. Траншея обкладывается кирпичом снизу и по бокам. Сверху кладка закрывается металлом, либо шифером и засыпается грунтом. Вместо дымохода из кирпича можно в траншею поместить печную трубу. Вверху очага монтируется задвижка. Она позволит регулировать силу горения, воздушный приток, а также выход лишнего дыма. Место соединения дымохода с камерой делается герметичным. Диаметр соединения должен равняться 20 сантиметрам.
