Дренаж участка: основы, устройство, компоненты, схемы, реализация самостоятельно

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Схема дренажа участка.
Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа.
Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.
Монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

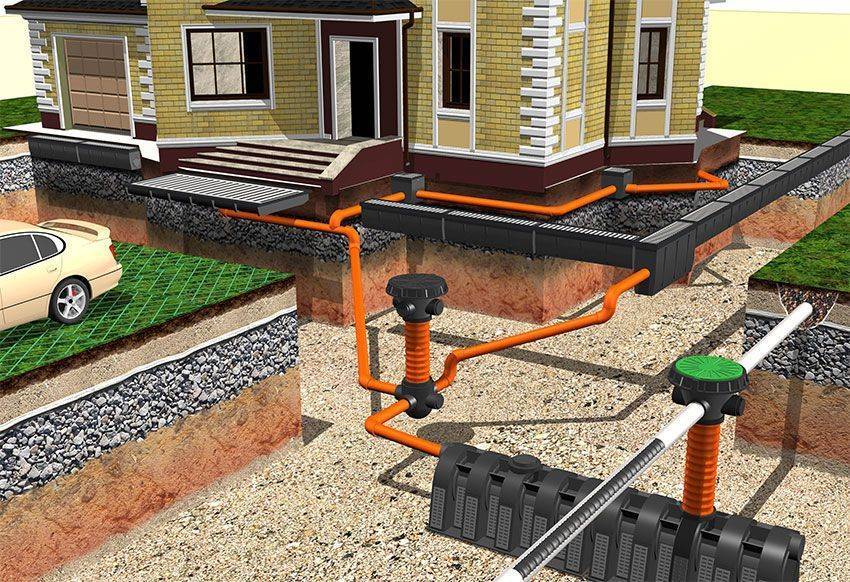

Дренажная система дома и ее устройство

Основное назначение такой системы – сбор и отведение с участка (или в определенную его часть, например, для орошения растений на грядках) грунтовых вод, результатов снеготаяния и осадков. Обычно в ее основе лежат 2 ключевых элемента:

1. Дренажные трубы (порой используются также лотки).
2. Резервуар (колодец или канава), в который собираются излишки воды.

В отдельных случаях необходимым может стать также использование насосов – это происходит, если вода не выводится из резервуара естественным путем.

Существует ряд ситуаций, в которых дренаж вокруг дома необходим. Это случаи, когда участок расположен:

• в низине, куда сливается вся вода, образующаяся при таянии снега;
• на берегу реки (основная проблема в этом случае – весеннее половодье);
• в болотистой местности.

А также когда:

• на территории участка грунтовые воды подходят близко к поверхности;
• климатическому поясу, в котором находится участок, свойственны обильные осадки.

Определить наличие одной из этих проблем можно, обратив внимание на следующее:

1. Подвалы в соседних домах. Если они отсутствуют – это признак участка, на котором потребуется дренажная система.
2. Растения на участке. Если большинство из них – водолюбивые, опять-таки предполагаются сложности.

Хозяин, столкнувшийся с необходимостью обеспечить отвод воды со своей земли, может собрать устройство дренажа самостоятельно, но делать это не рекомендуется: ненадежно сделанная система, скорее всего, будет плохо выполнять свои задачи. Наилучшим решением будет заказать дренаж участка.

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП 2.06.15-85 и 2.04.03-85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

• для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
• соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
• обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
• перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
• разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
• укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
• пристенный дренаж должен быть обустроен по всему периметру здания.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

• размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
• показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
• диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
• высота песчаной подушки 10 см;
• толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

• дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

• соединительные муфты – количество труб, уменьшенное на 1;

• переходник для соединения магистральной трубы и накопительного колодца;

• сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
• угловые соединения – количество равно числу поворотов в дренажной системе;

• смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);

• песок, щебень, геоткань – количество определяется размерами траншеи.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Необходимость устройства системы водоотведения

Дренаж – это система, обеспечивающая осушение воды и не допускающая ее скопление на благоустраиваемом участке. Он необходим, чтобы после выпадения атмосферных осадков и в период весенней оттепели участок не затапливало, и фундамент не разрушался под действием этой воды. Дренажная система своими руками выполняется достаточно просто, если понять, для чего она нужна:

• Вода в районе подошвы фундамента может содействовать подвижкам грунтов и фундаментов, а при промерзании грунта также возможно их выпучивание и выдавливание. Эти процессы особенно свойственны глинистым почвам. Дренаж препятствует возникновению этих процессов.
• Дренажная система не позволяет воде проникать в подвальные помещения, что предотвратит образование плесени и грибка на несущих конструкциях стен и фундамента. Также качественно выполненный дренаж защитит строительные материалы от агрессивного воздействия атмосферных осадков и грунтовых вод.
• При наличии высоких грунтовых вод дренажная система отведет их от септика и не допустит его выдавливания.
• Дренаж на садовом участке предотвращает застаивание воды, что в свою очередь защитит от переувлажнения грунта.
• Совместная работа кровельной системы отвода воды и дренажа обеспечивает быстрое отведение излишек и не позволяет им воздействовать на подземные строительные конструкции.
• Качественная система отведения воды с участка позволяет создать благоприятные условия для выращивания различных плодово-ягодных культур.
• На наклонных территориях открытый дренаж позволяет предотвратить вымывание грунта.

Дренажная система возле дома

Принцип построения

Дренажная система необходима и на ровных участках, и с уклоном. В первом случае влаге просто некуда деваться, она сильно пропитывает землю, превращая ее в настоящее болото. Во втором случае почва под резким уклоном утрачивает все свои плодородные качества, так как бурно стекающая по склону вода размывают гумус, что проявляется снижением урожайности.

Устройство дренажа на участке – это целая система взаимосвязанных труб, расположенных на территории. На поворотах или пересечениях необходимы специальные колодцы. Они помогают контролировать состояние комплекса и своевременно очищать заилившиеся трубы.

Дренажный колодец

Для сбора воды со всей территории обустраивается коллекторный колодец. Там вода накапливается до определенной отметки, а затем сбрасывается или используется для полива. Сброс чаще всего идет самотеком, для использования в других хозяйственных целях нужно приобрести погружные насосы.

Необходимо понимать, что дренаж на глинистом участке и на песчаном будет отличаться. Также на выбор влияет наличие объектов на территории, тип вод, рельеф, характеристики и физико-химические свойства грунта, степень их пучинистости, риск возникновения оползней, просадок, подтоплений, набуханий и другие параметры.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

• открытый;
• закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые системы имеют два основных недостатка:

• они занимают полезную площадь участка:
• траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Устройство дренажа

Рассмотрим, как сделать дренаж участка на глинистой почве разных типов.

Поверхностный дренаж

Более простое устройство имеет открытый засыпной тип дренажа:

1. По имеющемуся плану прокапываются неглубокие траншеи, которые тщательно трамбуются. Соблюдается уклон траншей в сторону водосборников. Если вам повезло, и участок имеет естественный уклон, то глубина траншей может быть одинаковой. Глубина траншей доходит до 80 см, а их ширина составляет 40 см.
2. В траншеях формируется песчаная подушка, поверх которой засыпается слой щебня. Так как устройство дренажа на глинистой почве будет открытым, щебень засыпается до уровня почвы либо оставляется место для укладки сверху слоя дерна. В таком виде система эксплуатируется.

Дренаж лоточного типа формируется так:

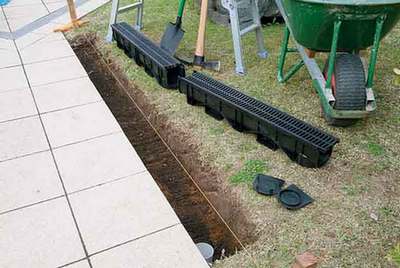

Монтаж пластиковых водоотводных лотков

1. Прокапываются траншеи, как в предыдущем варианте, но не такие глубокие.
2. На слой щебня заливается бетонный раствор, на который сразу же устанавливаются пластиковые или бетонные желоба. Бетон закрепляет траншеи, не позволяя земляным стенкам разрушаться. Подобным образом устанавливаются пескоуловители (обычно в конце линии лотков) и дождеприемники (под водосточными трубами).
3. Желоба закрываются защитными решетками.

Схема укладки водоотводных желобов с пескоуловителями

Глубинный дренаж

Это более качественная система дренажа, изготовление которой потребует много времени и сил.

1. На отведенном ему месте устанавливается коллекторный колодец.
2. Прокапываются магистральные и вспомогательные траншеи шириной около 50 см. Средняя глубина дренажа на глинах составляет около 120 см в основных каналах и около 100 см в каналах дополнительных. Основные линии должны доходить до водосборного колодца. Уклон вспомогательных траншей обеспечивается в 5 см на метр их длины.
3. На дно выкопанных траншей засыпается подушка из песка и на нее выкладывается геотекстиль, края которого заворачиваются на стенки траншей.
4. Сверху геотекстиля укладывается щебень толщиной не менее 20 см.

   Подготовка траншеи к укладке дрен

5. Прокладываются перфорированные трубы с обязательной проверкой уклона.
6. Трубы между собой стыкуются при помощи раструбовых или муфтовых соединений.
7. В местах поворотов труб, а также через каждые 25 м на прямых участках монтируются ревизионные колодцы. Это могут быть куски трубы большого диаметра или специально изготовленные изделия. Их высота должна быть такова, чтобы они возвышались над уровнем почвы. Через эти колодцы будет осуществляться контроль чистоты трубопроводов, а также проводиться их периодическая чистка.

   Дренажный смотровой колодец

8. Сверху труб вновь засыпается щебень. Он должен полностью покрывать трубы.
9. Геотекстиль заворачивают так, чтобы щебень вместе с трубами оказался в его коконе. Фильтр для дренажа обеспечен.
10. Оставшееся в траншеях место засыпается песком.
11. Последним слоем идет грунт, которым выравнивают траншеи до уровня почвы.

    Схема укладки дренажных труб в траншее

Поверхностный дренаж и его устройство

Поверхностный дренаж участка своими руками выполняется вокруг зданий и сооружений, вокруг площадок и в местах выезда с территории или из гаража. Эта система водоотведения проста в устройстве и эксплуатации и достаточно эффективна. Разделяется она на 2 вида:

• Точечный дренаж предназначен для отведения воды с конкретного места. Еще его называют локальным дренажом. В основном он размещается под кровельным водостоком, в приямке на выезде из гаража или с участка.
• Линейный дренаж используется для удаления воды с определенной площади и состоит из системы водоприемных лотков, каналов и трубопроводов.

Устройство дренажной системы

Для устройства поверхностного дренажа необходимо строго и последовательно выполнять следующие рекомендации:

• Производится отрывка траншей глубиной примерно 50 см. Стенки траншеи выполняют под уклоном, чтобы вода по ним могла стекать внутрь канавы.
• Все траншеи соединяются в одну, из которой осуществляется сброс воды в колодец.
• Далее, выполненные канавы засыпают щебнем, который обеспечивает дренирование воды.

Другие способы устройства поверхностного дренажа предусматривают монтаж в траншеи водоотводящих лотков, которые покрывают решетками или в простейшем выполнении оставляют открытыми.

Самостоятельное создание глубинной системы

Обустройство данного типа водоотвода займет больше времени. Создание его начинается с установки коллекторного колодца, после чего приступают к прокладыванию основных и вспомогательных магистралей.

Глубина траншей должна быть 1,2м для магистрального водоотвода и около метра под вспомогательные (дополнительные) каналы. Ширина достаточна 50см, как для первых, так и вторых.

Важно, чтобы магистральные каналы доходили до дренажного колодца. Вспомогательные траншеи должны иметь уклон на одном метре около пяти сантиметров. Дно траншеи засыпается песком для создания подушки

Сверху на нее, а также по краям траншеи укладывается геотекстиль, после чего канал засыпается 20-ти сантиметровым слоем щебня

Дно траншеи засыпается песком для создания подушки. Сверху на нее, а также по краям траншеи укладывается геотекстиль, после чего канал засыпается 20-ти сантиметровым слоем щебня.

На следующем этапе укладываются перфорированные пластиковые трубы. Не забывайте при этом проверять уровнем уклон.

Там где трубы поворачивают, а также на промежутках 25 метров, устанавливаются ревизионные колодцы.

На последнем этапе трубы засыпают щебенкой, заворачивают в геотекстиль, после чего канава выравнивается под один уровень с почвой.

Фото: центральная магистраль глубинного водоотвода

Как видите, сделать дренаж участка на глинистых почвах своими руками вполне возможно, пусть это и займет определенное время, но в любом случае, стоимость будет ниже, чем привлечение для этой цели строителей.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
2. На участке вырываются траншеи. Их схема напоминает елочку.
3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.
