Клеммы для соединения проводов: виды, производители, цены

Соединения по своим видам

Зачастую применяется следующая классификация по виду соединений. Она наиболее логична и отражает все наиболее подробно.

Наиболее популярные виды клеммников:

Барьерные – с разных сторон есть перемычка и соединения на пайке (рис. 6).

Рис. 6. Барьерные клеммники

Проходные – применяется для соединения жил, подходящих с разных сторон (рис. 7).

Рис. 7. Проходные клеммники

Кросс-модули – соединение параллельное, для нескольких линий (рис. 8).

Рис. 8. Кросс-модульные клеммники

Концевые – провода, подходят с одной стороны (рис. 9).

Рис. 9. Концевые клеммники

Разъемные – с разных сторон есть клеммное соединение, а с другой разъем (рис. 10).

Рис. 10. Разъемные клеммники

6 проблем клеемника

Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

Нельзя зашивать в стену

Клеммики WAGO нуждаются в обслуживании, поэтому к ним должен быть открытый доступ. По сути их можно (и нужно) размещать только в распредкоробках. Практика показала, что со временем контакты на прижимных пластинах ослабевают, поэтому нужно делать ревизию. Под штукатуркой зажим со временем может гореть — жди беды. Если необходимо спрятать в стену соединение, то лучше воспользоваться опрессовкой или сваркой.

Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

При больших нагрузках плавятся они, а не провода

Нельзя сказать, что это прям большая проблема, ведь именно соединения чаще всего греются, а не проводник. Однако в сети есть видео, где при нагрузке в 80 А сначала оплавляется изоляция, а ваговский зажим, как жидкий терминатор, плавится последним. Вероятнее всего оно снято самим производителем для популяризации зажима. На практике же все выходит совершенно наоборот. Зачастую именно пластины в клеммнике сильно разогреваются, из-за чего начинает плавиться корпус, а изоляция на проводах в последнюю очередь.

Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Электромеханические характеристики

Сила тока, выдерживаемое напряжение и сопротивление

Одни из основных электрических характеристик клемм. Влияют на проводимость и сопротивляемость электрическому воздействию и скачкам напряжения. Эти параметры во многом определяют сферу применения тех или иных клемм.

Температурный режим

Выдерживаемая температура определяет возможность применения клеммника в экстремальных или обычных средах. Стандартный температурный диапазон составляет от -40 до +105, этого хватает для бесперебойной работы большинства клемм в распределительных коробках, модулях, приборах и блоках питания. Для особых нужд, например для подключения сильноточных проводников, или в сферах, где недопустима возможность оплавления используют клеммы из жидко-кристаллического полимера (на печатную плату). Они способны выдержать до +250 °C при кратскрочном скачке и нормально функционируют при до +130 °С. Для соединения проводов применяют керамические клеммы, которые выдерживают до +300 °С

Максимальнное усилие затяжки

Находится в интервале от 0.2Nm до 2.5Nm чем меньше этот параметр, тем проще затянуть и зафиксировать проводник в клеммнике, но в то же время – выше риск вырывания клеммника с монтируемой поверхности, или отстегивания проводника.

Шаг контактов

Расстояние, на котором расположены отверстия для подключения проводников относительно друг друга. Чаще всего бывает в интервале от 1 до 20мм

Также при выборе клеммы важными параметрами являются:

Сечение подключаемого проводника, мм2
Кол-во контактов (определяет максимальное количество проводников, которые можно подключить к данной клемме). Обычно бывает от 1 до 48 контактов

Как можно соединять проводку

Делают это несколькими способами. Выбор метода зависит от толщины, числа жил и металла проводника, вида изолирующего материала и условий эксплуатации соединения.

На практике провода соединяют:

Скруткой. Способ простой, не требует специальных инструментов — выполняется с применением плоскогубцев и ножа. Обеспечивает надежное соединение, хорошо сопротивляется вибрации. Не рекомендуется для скручивания разных по диаметру проводников. Не подходит для жил из различных материалов, многожильных кабелей.
Сваркой. Метод, как и клеммные зажимы, отличается надежностью, прочностью, долговечностью соединения. Обеспечивает полное сливание проводников, оптимальное сопротивление места сращивания.
Пайкой. Относится к надежным и прочным видам соединений. Гарантирует эффективную работу механизмов, безопасность людей, которые их эксплуатируют. Подходит для устройств, не нагревающихся сильно при работе.
Опрессовкой с использованием гильз. Способ, чем отличаются и соединительные клеммы, доступный для бытовых условий, простой.
С применением болтовых контактов. Метод обеспечивает надежное соединение жил из разного металла.
Винтовыми, пружинными клеммами или клеммными колодками.

Скрутка. Концы соединяемых жил зачищают, снимая изоляцию на участке длиной не меньше 5 см. Зажимают пассатижами и, выполняя вращательное движение, перекручивают. Скрутку загибают в сторону и изолируют, обматывая плотно изолентой или закрывая термоусадочной трубкой.

Смотрите это видео на YouTube

Пайка. Начинается процесс с зачистки и скрутки проводов. Затем подвергают лужению канифолью и заполнению припоем. Последний — свинец или олово при пайке медных проводов; цинк с медью, алюминием или оловом — алюминиевых.

Сварка. Соединение проводников возможно одним из ее видов:

лучевой;
дуговой;
плазменной;
точечной;
ультразвуковой;
торсионной.

Метод сложный, предполагает использование сварочного аппарата, требует от электромонтажников соответствующей квалификации.

Опрессовка гильзами. В методе используют гильзы из мягкого металла. В них заводят зачищенные концы жил, затем трубку обжимают в тисках или плоскогубцами.

Соединение клеммами, клеммными колодками. Способ, наиболее легкий в реализации, обеспечивает надежный монтаж электросети. В нем используют простые клеммы для соединения с корпусом из диэлектрика и соединительного элемента из латунного сплава или меди. Метод позволяет соединять проводники из разных металлов без их непосредственного контакта.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Виды соединений электрических проводов

Способов соединения проводов насчитывается около десятка. В общем и целом их можно разделить на две группы: те, которые требуют специального оборудования или специфических навыков и те, которыми с успехом может пользоваться любой домашний мастер — они никаких специальных умений не требуют.

Не знаете как соединить два провода? Выбирайте наиболее подходящий способ

К первой группе относятся:

Пайка. При соединении проводов небольшого диаметра в количестве -2-3 штук — очень надежный метод. Правда, требует наличия паяльника и некоторых навыков владения им.
Сварка. Нужен сварочный аппарат и специальные электроды. Зато контакт получается надежным — проводники сплавляются в монолит.
Обжим гильзами. Нужны гильзы и специальные клещи. Гильзы подбираются по определенным правилам, которые надо знать. Соединение надежное, но чтобы перезаделать, его придется срезать.

Все эти способы соединения проводов выполняются в основном специалистами. Если у вас есть навыки обращения с паяльником или сварочным аппаратом, потренировавшись на ненужных обрезках, можно их сделать самостоятельно.

Некоторые способы соединения проводов более популярны, другие — менее

Способы соединения проводов, которые не требуют каких-то специфических навыков становятся все более популярны. Их преимущество — быстрый монтаж, надежное соединение. Недостаток — нужны «соединители» — клеммные колодки, зажимы, болты. Некоторые из них стоят довольно приличных денег (клеммники Wago, например), хотя есть и недорогие варианты — винтовые клеммные колодки.

Итак вот способы соединения проводов, которые отличаются простотой исполнения:

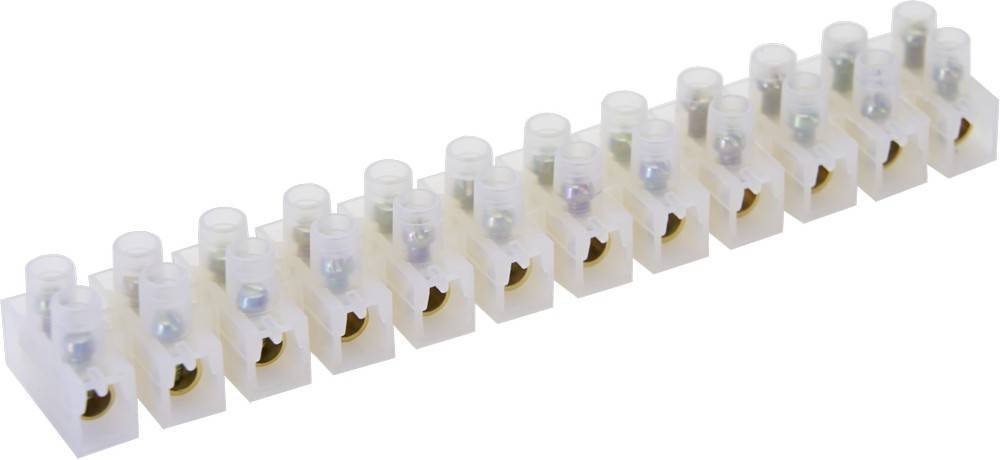

Клеммные колодки. Отличаются простотой монтажа и невысокой ценой. Для соединения проводов нужна еще только отвертка. Недостаток — болтовое соединение может со временем ослабнуть.
Пружинные зажимы типа Wago. Очень простой монтаж, легко но довольно высокая стоимость. Еще недостаток — большое количество подделок.
Колпачки СИЗ. Быстрая установка, хороший контакт, можно устанавливать несколько раз. Недостаток — много изделий низкого качества.
Болтовое соединение. Надежное соединение с низкой себестоимостью. Обычно используется при переходе с алюминия на медь. Недостаток — громоздкое, неудобное.

Среди профессионалов есть два противоположных мнения. Одни считают что новые способы соединения проводов -зажимы — лучший выход, так как они ускоряют монтаж без ущерба для качества соединения. Другие говорят о том, что пружины когда-нибудь да ослабнут и контакт ухудшится. В данном вопросе выбор — за вами.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

пайка;
сварка;
обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

соединение с помощью клеммных колодок;
пружинные зажимы;
колпачки СИЗ;
болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

зачистка изоляции;
очистка от окислов при помощи наждачной бумаги;
проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Предотвращение окисления контактов зажима

Чаще всего окисление контактов в гнезде происходит из-за нарушения правил соединения разнородных металлов. Если зажим не предназначен для стыковки медного с алюминиевым проводом, то его для этих целей использовать нельзя, даже со специальными пастами. Однако даже провода из одного металла со временем покрываются оксидной пленкой. Она создает определенное сопротивление, что недопустимо для некоторого оборудования. Вот здесь на помощь придет специальная паста, устраняющая эту проблему.

В завершении обзора разных клеммников надо сказать, что каждое изделие рассчитано на допустимый ток

Это важно учесть при выборе изделия, чтобы избежать выгорания контактов

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
104411

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:

https://youtube.com/watch?v=AfdybUU-7tE

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов жил снимается изоляция. Затем жилы скручивают между собой. Концы готовы к сварке.

Сварка производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Воспользоваться можно так же инверторным сварочным аппаратом.

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу нужно производить в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые жилы таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого способа является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Разновидности

Производитель предлагает широкий выбор ассортимента продукции. Большинство пользователей отдают предпочтение винтовому креплению. Другая часть видит положительные стороны у пружинного способа крепления. Скрутки, если основываться на ПУЭ, запрещены.

Для того чтобы лучше понять уровень надежности изделий и широту их применения, стоит рассмотреть основные варианты клемм, предназначенных для соединения проводов.

Этот вид характеризуется латунной или медной трубкой с характерными винтовыми зажимами. Во внутреннюю часть помещен пластмассовый изолятор. Данный вариант имеет различные размеры, формы выполнения производителем. Это достаточно надежный выбор.

Чтобы лучше разобраться с основными его характеристиками, необходимо выделить преимущества и недостатки.

Плюсы использования:

монтажные работы достаточно простые, не занимают продолжительного времени;
надежность, прочность соединения. Внешние условия на данные характеристики не влияют;
клеммники данного типа можно применять повторным образом;
такие материалы, как алюминий и медь, можно соединять с помощью изделий, изготовленных из латуни.

Негативная сторона заключается в следующем:

высокий риск передавливания. Этот минус касается тех случаев, когда пользователь использует мягкие материалы. Ярким тому примером являются алюминиевые провода. По сравнению с плотной стальной структурой винта их достаточно просто передавить;
при выполнении самостоятельной работы участок проводника может повредиться. Его сечение, таким образом, повредится. Пропускная возможность изделия уменьшится.

К характеристикам изделия относят ярко выраженную механическую прочность. С кабелями можно работать с сечением до 25 мм. Используют данный тип чаще всего для слабых и силовых токов.

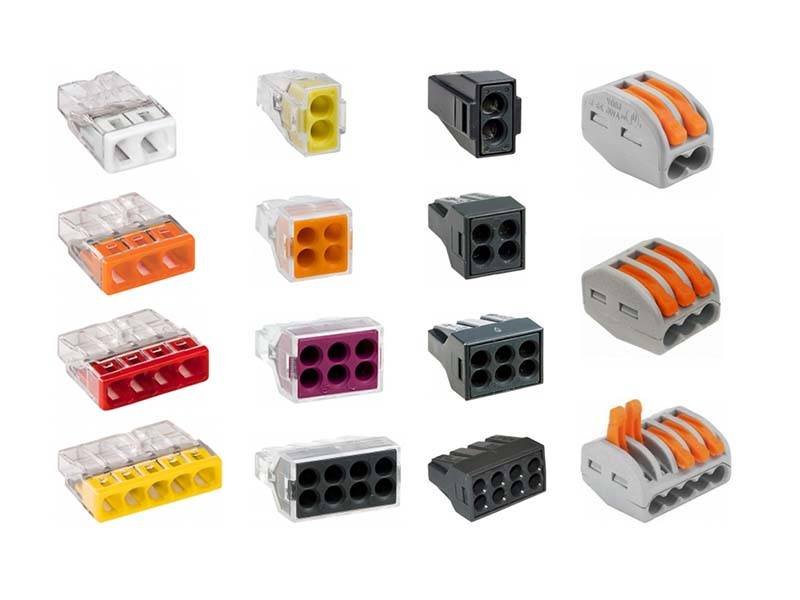

Следующий – самозажимный тип. Характеризуется присутствием пластиковых пружин, изделия можно использовать повторным путем. Эту характеристику относят к плюсам его применения. К плюсам этого способа относят быстроту, высокий уровень качества.

Эти клеммы для соединения проводов имеют такие положительные стороны:

изделия подобного типа можно применять повторно;
монтажные работы имеют простой характер, отсутствуют сложности;
пользователь может проводить монтаж самостоятельным образом, ведь рабочий процесс не занимает много времени.

Минусы:

низкий уровень нажимной способности. Из-за этой характеристике их нельзя использовать для скрепления кабелей большого диаметра. Граничные значения сечения составляет до 2,5 мм2, значение тока может достигать до 40А;
гибкие разновидности проводов не используются в данном контексте. Показатель их жесткости низкие, чтобы вставить в клеммник изделие этого недостаточно;
большинство мастеров спорят по поводу долговечности, надежности изделий. В случае температурных колебаний ослабевает пластиковая пружина. Ускоряется вследствие этого вероятность перегрузки провода.

Плюсы клеммников для соединения проводов следующие:

надежность, долгий период эксплуатации;
пользователь имеет отличную возможность упорядочить провода, создать наглядную схему;
шины данного вида также можно применять повторным путем;
низкая стоимость привлекает большое количество потребителей.

Негативные стороны:

большие параметры шин;
на поверхность шин отсутствует изоляция. В распределительных коробках, или других областях с минимальным пространством нельзя применять клеммные шины.

Метод, который заключается в накручивании, называют соединительными зажимами. Подобного рода зажим помимо соединения, предварительно изолируют.

Преимущества:

мастер имеет возможность не изолировать провод;
пользователь имеет возможность повторного использования изделия;
быстрые и достаточно простые монтажные работы;
оптимальный, компактный размер изделия.

Недостатки использования заключаются:

соответствие с точными показателями сечения;
низкий уровень надежности, небольшой срок эксплуатации изделий. Этот вид чаще всего применяют в качестве временного способа соединения;
отпадает возможность применения гибкого кабеля.

Подробная инструкция по скручиванию проводов между собой

Способ соединения выбирают в зависимости от:

количества жил в кабелях;
материала сердечников;
сечения металлических частей.

Многопроволочные провода

Многожильные кабели из меди или алюминия можно соединить по таким технологиям:

Последовательной скрутки с наложением оголенных участков под прямым углом и последующим наматыванием одного кабеля по поверхности другого. Затем на полученное соединение накручивают свободную часть второго провода. Для повышения прочности кабели необходимо потянуть в стороны. Соединение имеет диаметр на 40-50% больше, чем у провода с изоляцией. Перед началом сопряжения на один из кабелей можно надеть термоусадочную трубку.
Параллельной скрутки, предусматривающей соединение жил по спирали. Технология обеспечивает получение плотного стыка с увеличенным пятном контакта. Для изоляции используют усадочную трубку либо ленту из ткани или ПВХ.
Бандажной скрутки, которая рассчитана на провода с увеличенным сечением сердечника, не позволяющим выполнить соединение вручную. Оголенные жилы располагают параллельно, а затем обматывают тонкой проволокой (медной или алюминиевой в зависимости от материала сопрягаемых элементов).

Однопроволочные

При соединении одножильных кабелей возникают сложности, связанные с повышенной жесткостью сердечника. При попытке изгиба элемента с увеличенным сечением (более 10 мм²) возникает риск поломки жилы. Если для удаления слоя изолятора применяют строительный нож, то лезвие направляют под углом около 30° к поверхности, предотвращая повреждение сердечника. Оголенный участок должен иметь длину не менее 50 мм.

Одножильные провода соединяют по технологиям:

Параллельной скрутки с удержанием кабелей щипцами с защитными накладками на губках и закручиванием сердечников по спирали плоскогубцами. На полученное соединение надевают усадочную трубку и нагревают зажигалкой или строительным феном.
Последовательной стыковки с одновременным наматыванием оголенных концов проводов друг на друга. Витки должны ложиться плотно, зазоры ухудшают прочность и снижают качество соединения. Для защиты стыка используют предварительно надетую на один из кабелей усадочную трубку.
Скрутки с обваркой наконечника угольным электродом. Технологию используют при монтаже проводки в распределительных коробках. Для выполнения работ необходим малогабаритный сварочный аппарат (например, «Компакт 160»). Прогревают только наконечники скрученных жил, проварка всей линии стыка не требуется. Для изоляции используют ленту ПВХ либо усадочную трубку.

Соединение медных и алюминиевых жил

При стыковке проводов из разных металлов возникает электрохимическая коррозия.

При прохождении электрического тока сердечники постепенно разрушаются. Правила ПУЭ не допускают прямой стыковки кабелей, изготовленных из меди и алюминия. Наличие влаги либо постоянного искрения ускоряет процесс деградации, нагрев изоляции может вызвать возгорание распределительной коробки.

Для предотвращения электрохимической коррозии необходимо:

защитить соединение от притока воздуха и минимизировать скорость химических реакций;
исключить физический контакт жил из алюминия и меди.

Вместо скрутки, лучше использовать специальные клеммы Wago для разнородных проводов или винтовые зажимы с пластиковым корпусом. В бытовых условиях применяют болтовое соединение с разделением жил шайбами. Методика подходит для обработки проводов с единым сердечником, многожильные кабели при затягивании гайки выдавливаются из полостей между шайбами. Существуют гильзы биметаллического типа, надежно стыкующие алюминиевые провода с медными.

Подключение разных по сечению проводов

При прокладке проводки в доме возникает необходимость в соединении толстого магистрального кабеля с ответвлениями, идущими в комнаты или к розеткам. Попытка скрутить сердечники не позволит получить надежный стык с требуемой площадью контакта. Для коммутации используют рычажные зажимы от Wago либо винтовые клеммы с пластиковым корпусом, напоминающим по конфигурации орех.

Как правильно выбрать и применять клеммы для соединения проводов
