Что такое байпас для систем отопления?
Так называется отрезок трубы, установленный таким образом, чтобы открывался дополнительный путь для циркуляции теплоносителя. Байпас в системе отопления может направить воду в обход определенного участка магистрали или параллельно трубе. Обводной участок может оснащаться оборудованием, одним концом подключенного к патрубку поступления, вторым – к отводящему патрубку.
Перепускной клапан дополняется запорной арматурой для перекрытия подачи теплоносителя по обводному проходу и регулировки поступления воды к радиаторам, веткам трубопровода. Для простоты отключения части системы, батареи или определенного участка от поступления теплоносителя, на отводящий патрубок устанавливается шаровой кран. Зона монтажа – участок между перепускным клапаном и отверстием выхода на котле отопления, центральном стояке или другом приборе.
Когда используется обводное устройство:
- в процессе обвязки радиаторов при обустройстве однотрубных схем;
- когда устанавливается насосное оборудование в автономную систему отопления;
- в точке установки смесительного узла, когда формируется контур теплых полов;
- в процессе обустройства малого контура движения теплоносителя при обвязки твердотопливного котла.
Для чего нужен байпас в системе отопления частного дома и жилых комплексов
В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.
С помощью байпаса можно контролировать микроклимат частного дома
Нюансы:
- При отключении электрического насоса, отопление прекратится.
- Байпас сможет спасти сложную ситуацию.
- Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.
Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.
Как выбрать клапан для бойлера и байпаса
В заводской комплектации бойлеры и байпасы либо оснащены самым простейшим перепускным клапаном, либо не имеют устройства для перенаправления потока.
В первом случае можно не вмешиваться в конструкцию водонагревателя или обводного элемента и устанавливать их в имеющемся виде.
Во втором случае необходимо приобрести и установить перепускные клапаны. Байпас без этого устройства будет только пропускать поток рабочей среды при отключении теплового контура, но давление регулировать не сможет. А бойлер, не оснащенный перепускным клапаном, подвержен перегреву и может сломаться, так как вода в нем будет закипать и превращаться в пар, еще больше увеличивая давление на трубы и сам тепловой агрегат.
Выбор устройства зависит от отопительного или водонагревательного прибора: используемого им топлива, максимально допустимого давления, указанного в технической документации.
Цена изделия в данном вопросе может играть роль только при выборе между однотипными устройствами разных производителей.
Рекомендуем ознакомиться: Какое отопление лучше и как его смонтировать в частном доме
Для разных видов нагревательных приборов требуются клапаны различной конструкции:
Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов. Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно
Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя. Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения
Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься. Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них. Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже. Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой
Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения. Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься. Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них. Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже
Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой
Технические характеристики
Каждый перепускной клапан характеризуется несколькими параметрами, которые тоже следует учитывать при выборе изделия:
Наименование характеристики | Что обозначает |
пропускная способность | объем теплоносителя, расходуемого в единицу времени при единичном давлении |
номинальное давление | предельное избыточное давление рабочей среды, выдерживаемое при 200 градусах |
номинальный диаметр | внутреннее сечение соединительных патрубков, может иметь незначительное отклонение от реального размера |
настроечный диапазон | границы предельного давления, настраиваемого на клапане |
Установка байпаса
Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.
Байпас в обвязке радиатора
Байпас в радиаторе отопления
Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.
Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.
Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:
В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно
Важно предварительно согласовать монтаж с управляющей компанией.
Схема установки байпаса
Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.
Наименование | Цена, руб. | Кол-во | Сумма |
Металлопластиковая труба, м.п. | 23 | 0,5 м | 12 |
Тройник | 75 | 2 шт. | 150 |
Переходник с наружной резьбой | 50 | 2 шт. | 100 |
Регулирующий вентиль | 448 | 1 шт. | 448 |
Шаровой кран | 137 | 2 шт. | 274 |
Итого | 984 |
До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

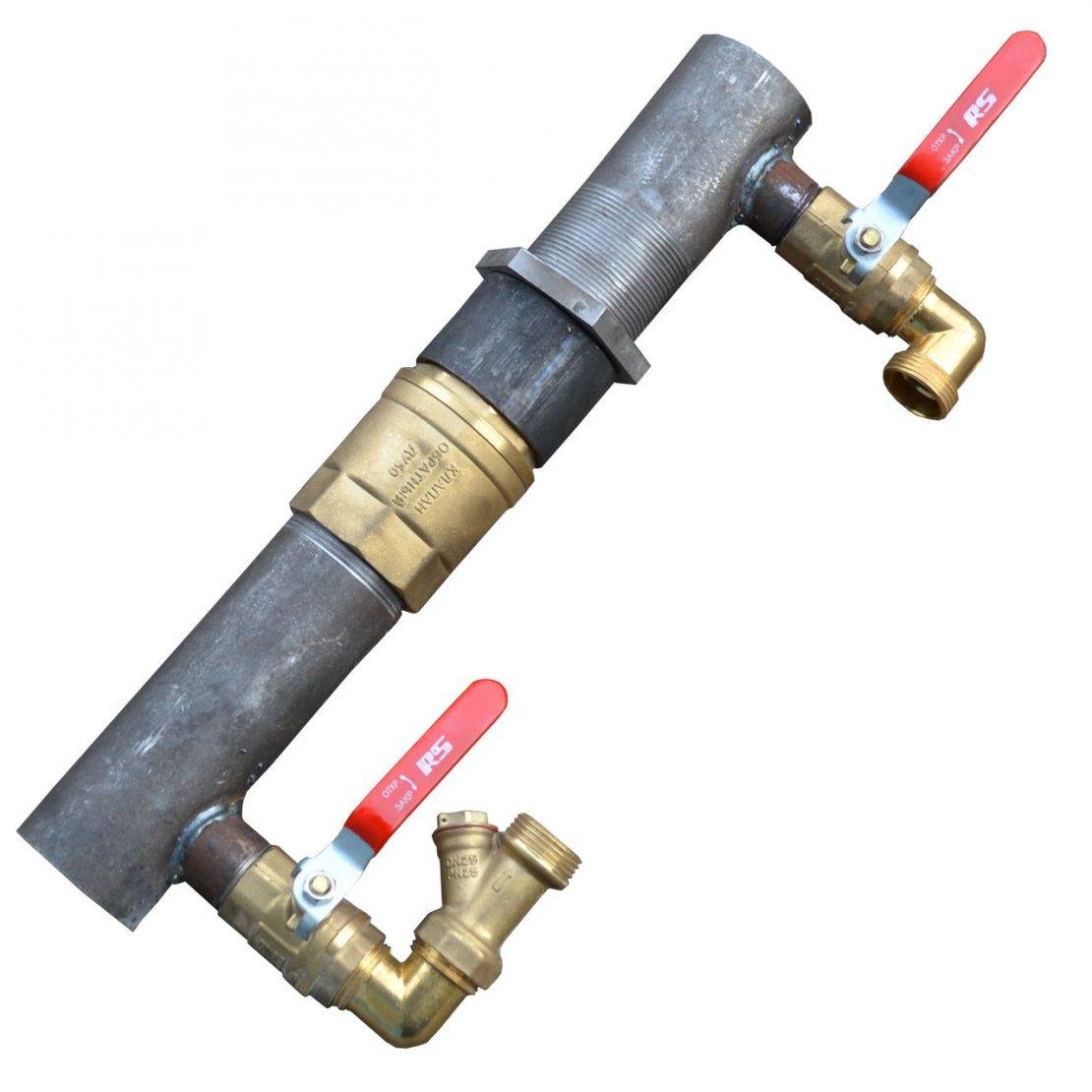

Байпас для установки циркуляционного насоса
Типы насосных узлов отопления
В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.
Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.
Помимо этого при монтаже нужно учитывать такие особенности:
- В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
- Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
- Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.
Как используется клапан автоматической подпитки системы отопления
Так как в отопительных системах основным теплоносителем является вода, то в процессе эксплуатации жидкость постепенно теряет свои объемы, то есть ее количество уменьшается.
Когда объемы теплоносителя достигают критического значения, нарушается баланс отопительной системы.
Работа отопительной системы становится более контролируемой и сбалансированной, если установлен клапан автоматической подпитки системы отопления. Ведь постоянно пользоваться вентилем для нормализации давления в отопительной системе слишком трудоемко, и пользователь просто забывает про подобные виды регулировки, поэтому предпочтительней будет установка клапана автоматической подпитки.
- Постоянно контролируется давление в контурах,
- Теплоноситель поступает в систему порционно, не оказывая дополнительной нагрузки на теплообменник,
- В систему не просачивается воздух.
Еще по этой теме на нашем сайте:
- Выбираю напольные радиаторы отопления – водяные с вентилятором
- Напольная конструкция отопительного оборудования имеет свои тонкости, а также ряд отрицательных и положительных сторон, о которых следует узнать подробнее.
Инвертор для котла отопления — какой выбрать, плюсы и минусы
- Электрическая энергия активно применяется при эксплуатации отопительной системы, именно благодаря ней, необходимую температуру получает теплоноситель и разносит по трубопроводам. Разработки, направленные на значительное повышение производительности.
Предохранительный клапан в системе отопления – для чего и как ставить
- Из-за постоянных перепадов температуры теплоносителя в отопительных контурах происходит непроизвольное увеличение объема воды в системе, и надежной защитой от этого явления станет специальный клапан. Попробуем.
Какой выбрать электрокотел для отопления дома
- Определенно, начав с простых слов, можно сказать примерно следующее — электрический котел нынче крайне необходим. Причина, одновременно являющаяся и объяснением, очень простая и заключается в.
Этапы монтажа байпасного клапана (для батарей отопления и с циркулярным насосом)
Установка байпасного клапана своими руками
Установка байпаса в системе отопления, оборудованная циркулярным насосом, производится таким образом:
- сливается лишняя жидкость с общей трубы;
- с теплоносителя демонтируется участок трубы, размером в 40 см;
- по концам трубы вырезаются отверстия необходимого диаметра для состыковки байпаса;
- на обрезанные участки устанавливается фильтр;
- далее монтируется клапан байпаса;
- врезается гидронасос.
Монтаж байпаса в отопительной системе
Для батарей отопления действует следующая схема установки:
- сверяется диаметры обходной и основной трубы;
- на состыковочных концах монтируются: перемычки однотрубной схемы и регулировочный кран;
- далее клапан устанавливается на максимально близком расстоянии от радиатора отопления.
Необходимый инструмент
Произвести монтаж байпасной линии своими руками можно с помощью инструментов для монтажных работ, список которых состоит из следующих пунктов:
- рулетки для измерения длины и объема трубы;
- уровня для регулировки отопительных приборов и уклона подачи воды;
- плоскогубцев для удаления и поддержания отдельных частей отопительной системы;
- разводных ключей для состыковки конструкции;
- набора ключей для монтажа (обычных);
- резака по металлу;
- отвертки: крестовидная и плоская;
- трубореза (для труб большого диаметра);
- сварочного аппарата;
- шлифовальной машины для выравнивания углов патрубков и труб;
- перфоратора;
- газовой горелки.
Для одноразовой работы необязательно приобретать все инструменты, а можно взять в аренду.
Рекомендации и типовые ошибки
Врезку байпасного клапана следует сделать по правилам СНИПа и нижеприведенным рекомендациям:
- Перед установкой желательно поставить фильтры (сетчатый тип).
- Монтаж мономеров поможет контролировать давления воды.
- Не следует скручивать, сжимать и растягивать патрубки при установке.
- Средний показатель размера состыковки труб не должен выходить за рамки 5 DN перед и 10 DN после байпаса.
Перепускной клапан можно монтировать на горизонтально и вертикально направленные участки труб, в соответствии с инструкцией по установке.
Виды и конструкции
По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.
Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.
В зависимости от среды трубопровода, перепускные устройства предназначаются для:
- газа;
- пара;
- жидкостей.
По назначению системы они применяются для трубопроводов:
- холодного водоснабжения,
- горячего водоснабжения,
- отопления,
- охлаждения,
- кондиционирования.
В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:
- для радиаторов;
- для бойлера и байпаса;
- для автоматической подпитки;
- для низких или высоких давлений.
На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.
Наряду с перепускными регуляторами в конструкцию отопления устанавливают:
- воздухоотводчик для предотвращения воздушных пробок в трубах;
- трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
- обратный, предотвращающий обратный поток в трубопроводе.
Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.
В автомобиле пропускные устройства бывают для:
- турбины;
- механизма подачи топлива;
- системы охлаждения двигателя.
Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.
Как используется клапан автоматической подпитки системы отопления
Так как в отопительных системах основным теплоносителем является вода, то в процессе эксплуатации жидкость постепенно теряет свои объемы, то есть ее количество уменьшается.
Когда объемы теплоносителя достигают критического значения, нарушается баланс отопительной системы.
Чтобы подобных отклонений в работе отопительных контуров не возникало, применяется специальный клапан, который нормализует рабочее давление и обеспечивает стабильность.
Работа отопительной системы становится более контролируемой и сбалансированной, если установлен клапан автоматической подпитки системы отопления. Ведь постоянно пользоваться вентилем для нормализации давления в отопительной системе слишком трудоемко, и пользователь просто забывает про подобные виды регулировки, поэтому предпочтительней будет установка клапана автоматической подпитки.
Кроме того, при использовании вентиля существует реальный риск повышения дифференцируемого давления, что приведет к аварийной ситуации и повредит отопительное оборудование. И еще одним негативным явлением при применении ручного увеличения подачи теплоносителя, являются воздушные пузырьки, которые просачиваются в отопительную систему.
- Постоянно контролируется давление в контурах,
- Теплоноситель поступает в систему порционно, не оказывая дополнительной нагрузки на теплообменник,
- В систему не просачивается воздух.
Схема отопительной системы должна включать не только отопительное оборудование, но и дополнительные элементы, способные обеспечить бесперебойную и стабильную работу.
Как работает счетчик отопления
Байпас в системе отопления
Особенности монтажа
Конкретное место установки перепускного устройства зависит от схемы и типа трубопровода. Клапан может встраиваться в дополнительный отводной контур. Для отопительных систем замкнутого цикла сброс излишнего давления проводится в трубопровод обратного направления. Допускается также его применение в качестве предохранительного вентиля, с настройкой на аварийное давление и со выводом жидкости в канализацию.
В схеме одноконтурной отопительной магистрали перепускной клапан устанавливается в байпасный отвод после нагнетательного насоса.

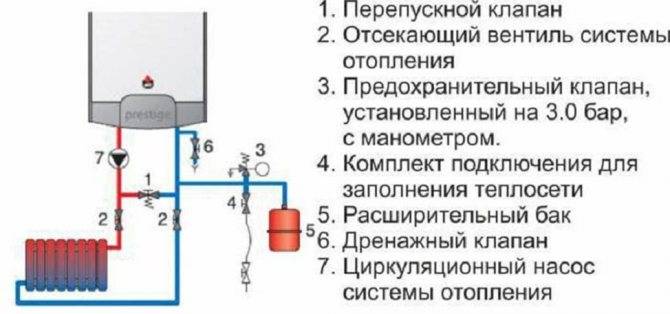

Перепускной клапан локальной системы отопления. Схема установки.
Для большей сохранности и безопасности всего отопительного контура желательно помимо перепускного устройства установить и дополнительные:
- обратный клапан для предотвращения обратного направления потока,
- воздухоотводной вентиль для стравливания воздушных пробок,
- сливной кран для полного сброса носителя из системы,
- для систем малого диаметра коттеджного типа – сетчатые фильтры.
В многоконтурных системах перепускные клапана устанавливаются в каждом контуре.
Отличия от других видов защитных клапанов
Похожим устройством и принципом действия обладают и другие вентили, устанавливаемые для безопасной работы трубопроводов. Но они различаются по назначению и предъявляемым требованиям.
Тип клапана | Механизм действия | Принцип работы |
Перепускной | Устанавливается в обходном контуре и перенаправляет в него часть потока | Постоянно работает по мере необходимости |
Предохранительный | Снижает давление в системе, выбрасывая часть носителя наружу | При аварийном повышении давления |
Редукционный | Изменяя свою пропускную способность, регулирует напор в части основного контура, расположенной после места его установки | Постоянная работа |
Перепускной вентиль уменьшает нагрузку на насосы системы без изменения количества носителя в ней.
Для систем с твердотопливным котлом
При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.
Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.
Топливный насос hp-Technik серия UHE с перепускным клапаном и байпасом
Топливный насос hp-Technik серия UHE — с перепускным клапаном и байпасом.
Топливные насосы применяются в мазутных горелках и насосных станциях для создания необходимого для работы оборудования давления и перекачивания топлива.
Области применения топливных насосов hp-Technik:
Системы сжигания топлива
Горелки котлов, замкнутые циркуляционные трубопроводы, перекачивание всех видов жидкого котельного и судового топлива EL, L, M, S, ES, угольной смолы и угольного масла, дегтя, керосин и т.д.
Машиностроение
Гидравлические насосы блоков управления гидравлических систем, смазочные насосы для перекачивания смазочных масел и консистентных смазок, насосы систем водяного охлаждения для подачи водонефтяной эмульсии.
Нефтяная промышленность Подающие (нагнетательные) насосы для масел, минеральных смазочных материалов, дёгтя, смол, гудрона, битума и т.д.
Судостроение Смазочные маслонасосы и бустерные насосы для подачи судовой смазки, дизельного топлива, мазута и тяжелых вязких масел.
Преимущества топливных насосов hp-Technik:
Самовсасывающие, самосмазывающиеся, не вибрирующие, бесшумно работающие, не требующие техобслуживания, с герметичным уплотнением вала.
Инструкция на топливный насос hp-Technik серия UHE
Направление вращения вала: I – Обратное направление (против часовой стрелки). | ||||||||||||||
Модели насосов cерии UHE | Вязкость рабочей жидкости, сСт: 6,0 при 20 °C | Шестерё нчатый ротор, Ф | Вал,Ф | Резьбовое соединение для (S/A/R) | Штуцер мано метра (M1/M2) | Макс. частота вращения вала, об/мин | Вес, к/г | |||||||
Подача, л/ч при 1400 об/мин | Подача, л/ч при 2800 об/мин | |||||||||||||
Арт. № I | 9 бар | 30 бар | 40 бар | Арт. № I | 9 бар | 30 бар | 40 бар | |||||||
UHE-A2-PZ | 05110542 | 200 | 155 | 140 | 05130542 | 500 | 380 | 330 | 38 | 12 | G 1/2″ | G 1/4″ | 3500 | 4,4 |
UHE-A3-P | 05110543 | 300 | 260 | 240 | 05130543 | 700 | 600 | 550 | 38 | 12 | G 1/2″ | G 1/4″ | 3500 | 4,6 |
UHE-A4-M | 05110544 | 450 | 425 | 390 | 05130544 | 900 | 850 | 800 | 38 | 12 | G 1/2″ | G 1/4″ | 3500 | 4,8 |
UHE-A5-GZ | 05110545 | 550 | 500 | 450 | 05130545 | 1300 | 1150 | 1050 | 38 | 12 | G 1/2″ | G 1/4″ | 3500 | 5,0 |
Направление вращение вала: D – Прямое направление (по часовой стрелке). | ||||||||||||||
Модели насосов cерии UHE | Вязкость рабочей жидкости, сСт: 6,0 при 20 °C | Шестерё нчатый ротор, Ф | Вал,Ф | Резьбовое соединение для (S/A/R) | Штуцер мано метра (M1/M2) | Тепловая мощность H1, Вт при 220 В, 50 Гц | Крутящий момент, М (Нм) | |||||||
Подача, л/ч при 1400 об/мин | Подача, л/ч при 2800 об/мин | |||||||||||||
Арт. № D | 9 бар | 30 бар | 40 бар | Арт. № D | 9 бар | 30 бар | 40 бар | |||||||
UHE-A2-PZ | 05120542 | 200 | 155 | 140 | 05140542 | 500 | 380 | 330 | 38 | 12 | G 1/2″ | G 1/4″ | 110 | 1,6 |
UHE-A3-P | 05120543 | 300 | 260 | 240 | 05140543 | 700 | 600 | 550 | 38 | 12 | G 1/2″ | G 1/4″ | 110 | 1,6 |
UHE-A4-M | 05120544 | 450 | 425 | 390 | 05140544 | 900 | 850 | 800 | 38 | 12 | G 1/2″ | G 1/4″ | 110 | 1,6 |
UHE-A5-GZ | 05120545 | 550 | 500 | 450 | 05140545 | 1300 | 1150 | 1050 | 38 | 12 | G 1/2″ | G 1/4″ | 110 | 1,6 |
Выводы и полезное видео по теме
Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:
Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:
Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:
Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.
Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.
Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.
