Капельный полив: от пластиковых бутылок к автоматизированной теплице – схемы, устройство, решения

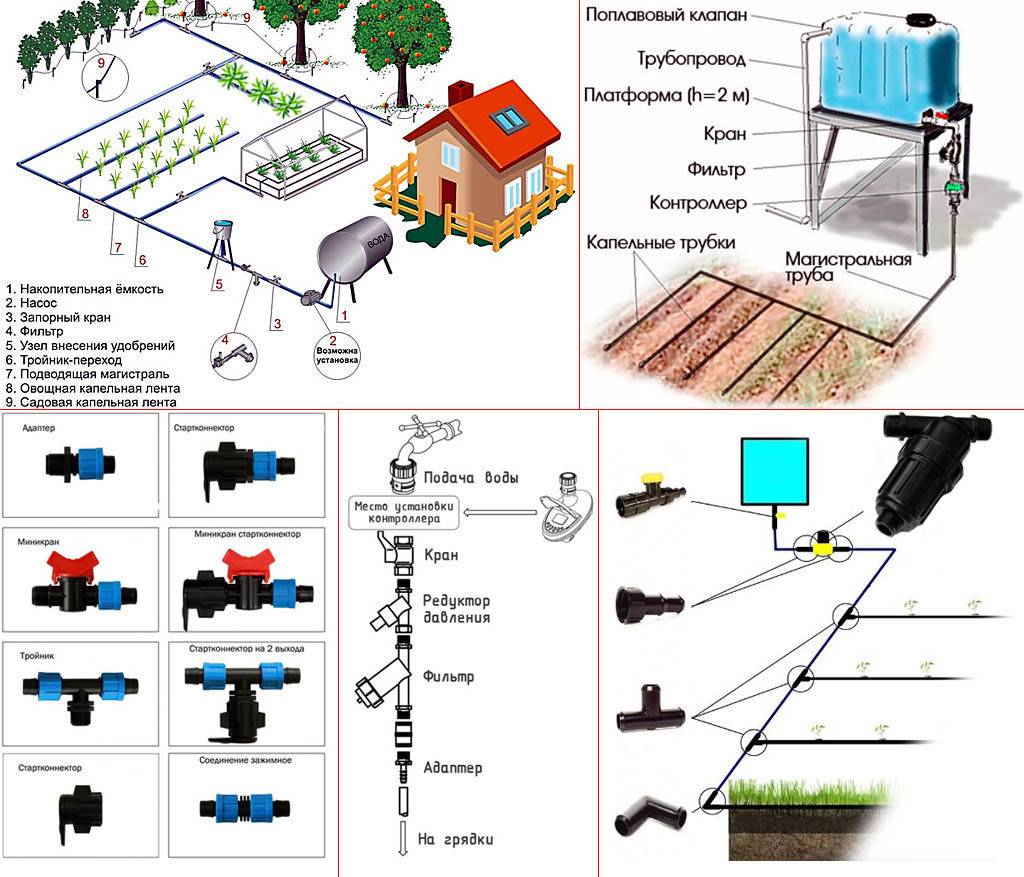

Компоненты системы капельного полива

Система капельного полива состоит из нескольких компонентов. Работу организовывают от любого источника воды. Для сборки коммуникаций понадобится шланг для капельного полива, капельники и магистральный трубопровод.

Магистральные трубы

Для устройства магистрального трубопровода организовывают капельный полив из полипропиленовых труб, элементов из ПНД, ПВД или ПВХ. Как правило, применяют и фитинги из тех же материалов. Перечисленные трубы используют для самостоятельного изготовления устройств орошения. Также в продаже есть готовые комплекты из тех же материалов.

Капельные шланги низкого давления

Шланги продают в общей протяженности по 50-1000 метров в бухтах. Они имеют встроенные точки расхода жидкости. Благодаря внутренним лабиринтам расход будет одинаковым независимо от кривизны рельефа.

В зависимости от характеристик выделяют несколько видов шлангов:

1. Жесткие и мягкие. Первую разновидность называют шланг, а вторую – лента. Срок эксплуатации жестких элементов составляет до 10 сезонов, а мягкие прослужат только 3-4 сезона.
2. Мягкие ленты бывают тонкостенные и толстостенные. В первом случае толщина материала доходит до 0,3 мм, а во втором – до 0,81 мм. Продолжительность эксплуатации первых лент, укладывающихся только на поверхности, не превышает 1 сезон. Вторые подходят для подземной прокладки и прослужат до 4 сезонов.
3. Все шланги и ленты различаются по протяженности и диаметру. Они бывают с сечением 14-25 мм (шланг) и 12-22 мм (лента).
4. В зависимости от интенсивности орошения элементы выбирают по расходу воды. Расход жидкости через один капельник у шланга составляет 600-8000 мл/ч, у тонкостенных элементов – 250-290 мл/ч, а у толстостенных – 2000-8000 мл/ч.
5. Шаг капельниц 10-100 см. Они бывают с одним и двумя выходами. При двух отверстиях площадь орошения больше, а глубина меньше.
6. По способу укладки их делят на наземные, подземные и для комбинированного монтажа.
7. В зависимости от использования принудительной или самотечной системы подачи воды шланги подбирают по рабочему давлению. Они рассчитаны на 0,4-1,4 Бара.

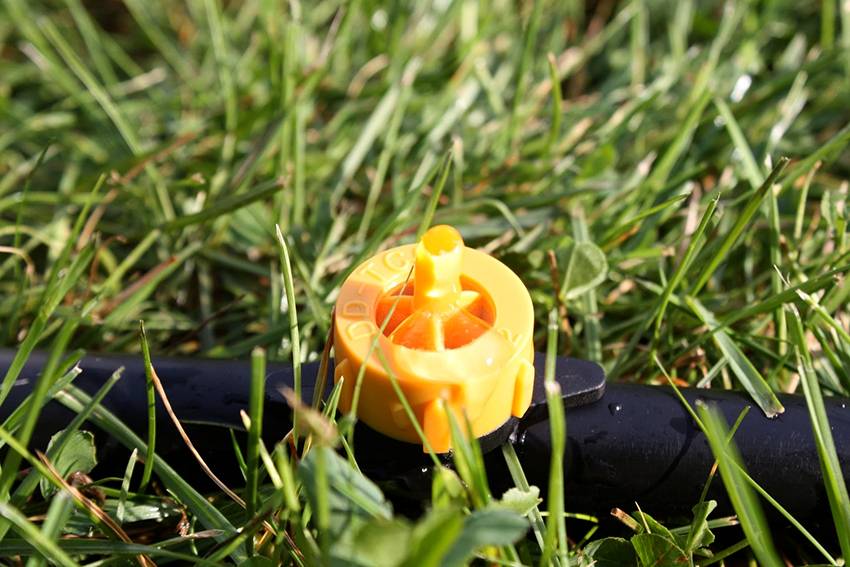

Капельницы

Другое название этого элемента – инжектор для капельного полива. Это отдельное приспособление для подачи воды, которое вставляют в отверстие в шланге. Капельницы подходят для полива кустарников и деревьев.

Существуют следующие разновидности капельниц:

• с постоянным и регулируемым поливом;
• компенсированные и некомпенсированные (интенсивность полива зависит или не зависит от уклона рельефа);
• устройства типа «паук» (из одного выхода идет несколько трубок);

Плюсы и минусы полива теплиц при помощи бутылок

Капельный полив имеет серьезные преимущества. Но при этом хватает и негативных сторон. Нужно ознакомиться со всем этим и создать свою объективную оценку бутылочному способу.

Плюсы капельного полива:

1. Создать механизм можно своими руками. Для этого не потребуется определенных знаний, инструментов и материалов. Достаточно просто запастись старыми пластиковыми бутылками.
2. Это наиболее бюджетный вариант. Основный материал – вторсырье.
3. Бутылочный полив достаточно прост в уходе и не требует больших временных ресурсов.
4. Метод позволяет сэкономить на расходах воды. При этом ни одна капелька не будет потрачена зря, так как вода сразу поступает к корню растения.
5. Вода равномерно распределяется внутри грунта, что позволяет каждому растений насытиться сполна.
6. В бутылках воды быстро нагревается до нужной температуры.
7. При необходимости капельный полив можно легко отремонтировать, заменив сломанные элементы. Также с легкостью можно разобрать систему.

Но выделяют и несколько минусов. Их порядком меньше, чем плюсов, но они имеются. Прежде всего, нужно отметить отсутствие практичности использования этого метода для больших теплиц.

Использовать бутылочный вариант постоянно невозможно. Полноценный полив он не сможет заменить. К тому же капельный полив нельзя использовать при глянистых и тяжелых грунтах. Конструкция просто не сможет функционировать в таких условиях.

Как нужно правильно поливать огурцы в теплице — советы опытных огородников

Для выращивания вкусных огурцов в теплице огородник должен следить за регулярностью полива и соотношением влажности почвы и воздуха. Полив огурцов в теплице должен быть умеренным — не более пяти литров воды на 1 м² рассады раз в неделю. После появления первых завязей растений количество потребляемых растениями влаги возрастает: увеличьте объем воды до 12 м², а частоту полива – до двух и даже трех раз в семь дней. Обязательно следите за внешним видом листьев. При первых желтоватых точках или полном пожелтении листьев проверьте растения на наличие вредителей и грибков. При излишне обильном и частом поливе листья огурцов также желтеют, появляется прикорневая гниль, а сами плоды вырастают водянистыми и безвкусными.

Практические преимущества и недостатки

Постепенная подача воды непосредственно к растениям выгодна в отношении как ее расхода, так и энергетических затрат. Влага уходит сразу в почву, и в процессе полива влажность в теплице не повышается, что, к примеру, существенно при выращивании томатов. Кроме этого, корневая система получает более полноценное увлажнение, в результате чего увеличивается объем всасываемых питательных веществ, улучшается вкус и урожайность плодов.

Немаловажно и физическое облегчение труда дачника: ему не требуется вручную носить ведра или перетаскивать шланг, рискуя повредить насаждения. Также отпадает необходимость подогрева жидкости (она успевает нагреться за время прохождения по трубкам) и рыхлить грунт после каждого орошения

Появляется возможность отлучиться с дачи по своим делам, а при наличии автоматических устройств – задействовать автополив в многодневное отсутствие.

Еще один удачный вариант, если автоматический полив в теплице совмещен с мульчированием почвы.

Лишенные влаги и освещения сорняки практически полностью прекращают рост, а задержка испарения с поверхности земли сокращает регулярность поливов – в итоге подобная комбинация технологий идет на пользу и растениеводу, и насаждениям. Фертигация в этом случае позволяет удобрять грунт без сдвигания слоя мульчи и демонтажа поливочных лент.

Как можно уложить шланг во время мульчирования

Почему при столь явных достоинствах на дачах капельное орошение встречается не так уж и часто?

Это можно объяснить двумя причинами:

• необходимостью определенных финансовых и трудовых затрат на его монтаж;
• отсутствием на многих участках водопровода или даже скважины с насосом.

Возможно, что люди сомневаются в легкости ухода за системой, хотя, на самом деле, при правильном выборе параметров и грамотной сборке достаточно лишь периодически чистить от засорений все ее элементы.

Корневой полив с пластиковыми бутылками

Для экономии воды и для более эффективного полива многие из старых садоводов используют так называемый подземный полив. Таким образом, вода идет прямо к корням. Метод является подходящей теплицей, потому что поверхность почвы остается сухой (особенно если она мульчирована). Чем меньше испарение, тем меньше болезней.

Очень подходят для корнеплодов — помидоры. Метод можно использовать для огурцов, баклажанов, перца, тыкв и других. Полив с пластиковыми бутылками является хорошим решением, если вы не можете посещать виллу каждый день и воду

Обратите внимание, что этот метод не применяется к песчаным почвам, потому что вода будет очень быстро вытекать из бутылки

Возьмите пластиковую бутылку (1,5 — 2,5 литра) и отрежьте дно (позже вы будете использовать его для защелки, чтобы уменьшить испарение воды). Со стороны сделайте несколько отверстий около горла бутылки.

На расстоянии 15-20 см от помидора или другого растения вы собираетесь поливать, вырыть яму, не заботясь о корнях. В нижней части отверстия нанесите шпатель, сухую траву или что-нибудь еще, что не позволит застрять отверстия.

Поместите бутылку с горлом вниз под углом 30-40 градусов. Возьмите его, чтобы вы могли налить воду через нижнее дно. Как только бутылка будет заполнена, вода начнет медленно течь к корням растений.

Количество отверстий должно определяться путем отбора проб, учитывая, что растение нуждается в среднем 250 мл в день.

Если вы хотите, вы не можете вырезать нижнюю часть бутылки, но сверлите ее и взберитесь своим горлом вверх. Таким образом, ваш сад будет выглядеть более эстетичным, а вода будет испаряться меньше. В этом случае, однако, будет сложнее заполнить бутылки.

Точно так же вы также можете питать растения жидкими удобрениями.

Как поливать помидоры через пластиковые бутылки

Вырастить хороший урожай овощей не так просто. В теплице легко контролировать тепловой режим, но необходимо регулярно и бережно поливать помидоры.

Важно.Томаты плохо переносят избыток влаги, поэтому им идеально подходит капельный полив через пластиковые бутылки. Для такого увлажнения продаются различные приспособления из труб и шлангов, проще использовать пластиковые бутылки

Для этого способа нужна использованная тара любого размера: 1,5, 2, 5 л и более. Цвет и форма не имеют значения. Рекомендуется отбраковывать тару после химических растворов, чтобы остатки не попали в почву под растениями

Для такого увлажнения продаются различные приспособления из труб и шлангов, проще использовать пластиковые бутылки. Для этого способа нужна использованная тара любого размера: 1,5, 2, 5 л и более. Цвет и форма не имеют значения. Рекомендуется отбраковывать тару после химических растворов, чтобы остатки не попали в почву под растениями.

Чем хорош полив помидоров в теплице через пластиковые бутылки:

• Материал всегда под рукой в любом хозяйстве;
• Процесс создания системы увлажнения прост, с ним справится любой;
• Расходы минимальные;
• Вода поступает в почву медленно и равномерно, в автоматическом режиме. Это даёт возможность человеку отвлечься на несколько дней, заняться другими работами;
• Если выйдет из строя одна емкость, ее легко заменить другой;
• В теплице нет излишней влаги и конденсата, это защищает помидоры от фитофторы и вирусных болезней, появляющихся в условиях повышенной влажности;
• Уменьшается расход воды;
• Вокруг растения не растут сорняки, не образуется корка на поверхности земли;
• Можно подкармливать культуры, добавив удобрения в воду в бутылке;
• Вода не попадает на листья томатов, исключаются ожоги от солнца;
• Вода имеет температуру воздуха в теплице.

Недостатки:

Нельзя применять на больших площадях;
Есть опасность неосторожно повредить корни растения;
Нужно следить, чтобы почва не забивала отверстия, бутылки оборачивать старыми колготками;
Иногда требуется дополнительное увлажнение грунта, если не хватает капельного.

Что нужно приготовить:

• пустую пластиковую тару,
• тонкое острое шило или гвоздик с плоскогубцами,
• острый нож и ножницы,
• старые колготки.

Способы размещения бутылок:

• горлышком вниз;
• дном в землю;
• подвесные бутылки;
• горизонтальное размещение;
• увлажнение через трубочки.

Это интересно: Как сделать электрощиток в гараж: познаем суть

5. Основные советы по эксплуатации капельной системы полива

Чтобы продлить срок службы любой системы, необходимо правильно и своевременно проводить техническое обслуживание. Для этого нужно:

• Очищать фильтр от накопившегося мусора с периодичностью раз в неделю. В дальнейшем можно делать это реже, если вы видите, что между чистками не успевает накопиться много отложений.
• Перед первым поливом обязательно нужно промыть всю систему.
• Если вы хотите использовать удобрения, то добавлять их можно непосредственно в накопительную емкость. Выбирайте легкорастворимые составы. После расходования всего объема воды с удобрениями, систему необходимо промыть чистой водой. Для удаления остатков примесей достаточно дать ей поработать на протяжении 10-15 минут.
• Если осенью вы захотите демонтировать систему, предварительно хорошо промойте ее и тщательно просушите.
• После этого аккуратно сложите шланги или ленты, накройте их тканью или уложите в коробки. Чтобы мелкие грызуны не испортили шланги, лучше хранить их в подвешенном состоянии.

Следуя данным рекомендациям, можно рассчитывать на то, что ваша система прослужит исправно не один год.

Статья написана для сайта remstroiblog.ru.

Начинаем капать

Начнем с систем точечного капельного полива из дозирующих емкостей без сетей подачи воды, как самых простых и дешевых. На больших площадях они недопустимо трудоемки, но на делянке до 2-4 соток это мало сказывается. И не думайте, что придется городить нечто высокотехнологичное: точечное орошение малых площадей открытого грунта в домашних условиях не что иное, как капельный полив из пластиковых бутылок. Он может производиться 3-мя способами: микродождеванием, поверхностным и глубинным, см. рис. Дозаторами могут быть также канистры и трубы. Но первые – не бросовый и недешевый материал, а емкость вторых при оптимальном заглублении недостаточна для нормы полива большинства растений.

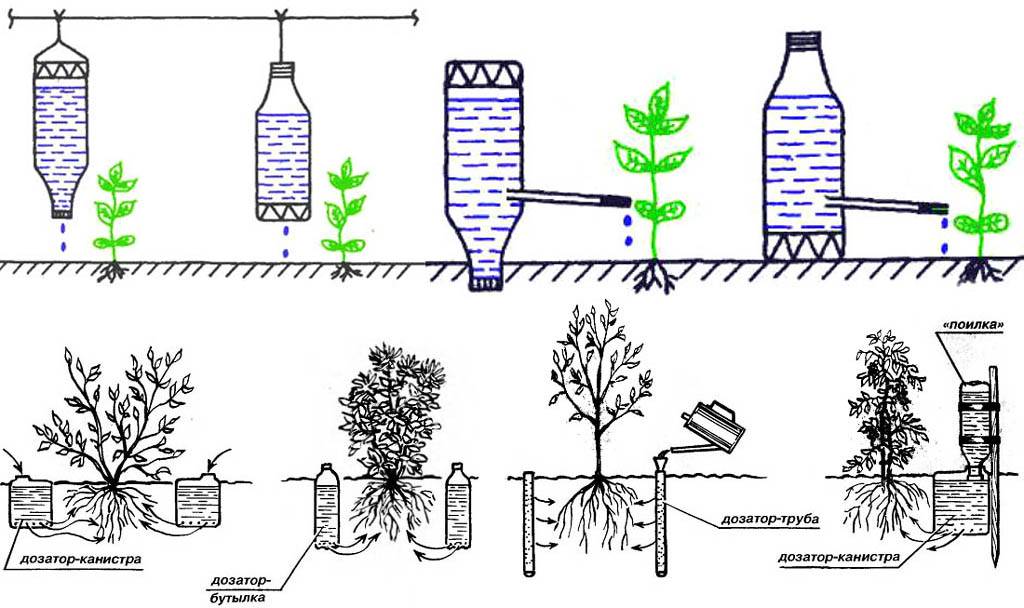

Способы устройства капельного полива из пластиковых бутылок и других емкостей

Микродождевание исключает засорение фильер в дозаторе грунтом, но требует стоек для подвеса, затрудняет наполнение болтающихся дозаторов и не позволяет подавать воду точно к корням. Поверхностный полив требует доработки бутылок, что при потребном их количестве в десятки и, возможно, сотни, весьма трудоемко. В глубинном точечном поливе из бутылок в последнее время произошли радикальные изменения, сделавшие его высокоэффективным, см. далее.

Простой капельный полив из бутылок

Самый простой поверхностный капельный полив может быть организован на основе пластиковых баклаг или бутылок от 1,5 л, установленных в рядах между кустами, см. рис. Фильеры в них делают на высоте 3-5 см от дна, чтобы осадок в воде их не засорял. Такое орошение пригодно для влаго- и светолюбивых культур с достаточно высоко расположенными над грунтом плодами напр. томатов, баклажанов. Серьезный недостаток этой «системы» – обязательно требуется мульчирование рядов; почему – см. выше.

Гораздо лучшие результаты дает глубинный полив из перевернутых и обрезанных бутылок, слева и в центре на след. рис. Мульча уже не нужна, наполнять дозаторы удобнее, а испарение из них создает растениям какой-никакой, но микроклимат. Однако маленькую, на настоящую революцию в бутылочно-капельном орошении произвело появление в продаже насадок в резьбой под бутылочные горлышки с готовыми фильерами, справа на рис. Придумали их поначалу садоводы-комнатники; использовались наконечники кондитерских шприцев. Помимо прочих преимуществ глубинного полива, втыкать дозаторы в землю можно наискось, подавая воду прямо к корням.

Глубинный капельный полив из бутылок

Другие варианты

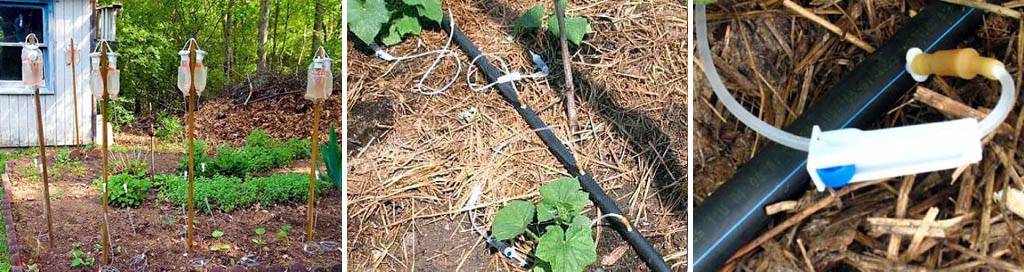

Помимо бутылок, для точечного индивидуального капельного полива иногда пытаются использовать медицинские капельницы, см. след. рис. Однако стабильно-положительные долговременные результаты таких опытов неизвестны по след. причинам, обусловленным тем, что медицинские капельницы – оборудование одноразовое:

• Тончайший фильтр очень быстро засоряется.
• Убрать фильтр – игла забивается почвой чуть медленнее.
• Обоймы регуляторов потока быстро распирает, цапфы колесика выходят из пазов и регулировка вообще прекращается.
• Шланги также быстро мутнеют, внутри осклизают, распухают; просвет шланга сокращается, а потом трубки вообще расползаются.

Кроме того, мед. капельница стоит денег, и не совсем уж малых. А если медперсонал, вопреки строжайшему запрету, не уничтожает их по использовании (дезинфекции капельницы для медикаментов не подлежат), то кто знает, каким больным их ставили. И не поделится ли кто-то из них посредством капельницы с вами своими недугами…

На довольно больших площадях, до 6 соток и более, поверхностный капельный полив из относительно-подручных материалов можно устроить, как показано на рис.:

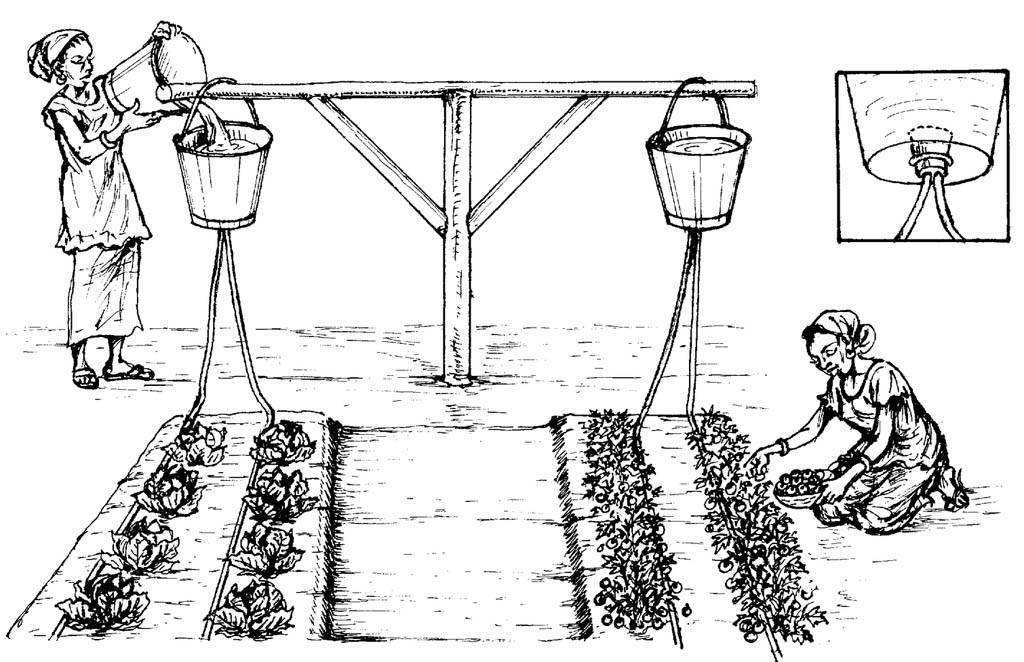

Простой капельный полив из ведер и садовых шлангов

Линии полива (поливные ленты) – из садового ПВХ шланга калибром (диаметром просвета) 3-8 мм, он относительно недорог. Фильеры в них делаются, как описано выше. Отверстия в днищах ведер сверлятся по наружному диаметру резьбы на горлышке; стягивается такой излив штатной пробкой; возможно, с уплотнением из тонкой резины. Отверстия в пробках под шланги – на 1-1,5 мм меньше их наружного диаметра, тогда здесь уплотнения не понадобятся. Для дачи выходного дня это, пожалуй, оптимальное решение: вся система легко разворачивается, а перед отъездом сворачивается и прячется.

Капельный полив из пластиковых бутылок

Простейший полив для теплицы можно организовать и без финансовых затрат на специальные комплектующие, с помощью подручных средств.

Очень просто можно сделать капельный полив из пластиковых бутылок своими руками, для которого подойдет тара из-под различных напитков.

Возле куста растения, нуждающегося в поливе, вкапывается пластиковая бутылка, пробкой вверх. В ее донышке проделывают несколько отверстий, через которые в почву будет медленно поступать вода. Через горлышко емкость пополняют водой, потом пробку слегка прикручивают, чтобы уменьшить испарение. К недостаткам такого способа полива можно отнести быстрое засорение отверстий и непригодность его для тяжелых грунтов, которые плохо впитывают воду.

Пластиковые бутылки можно не вкапывать в землю, а подвесить их над растениями на проволоке горлышком вниз на расстоянии 5-10 см от земли. В горлышке проделывается отверстие, в которое вставляется пустой обрезанный стержень от шариковой ручки, через который вода поступает к корням растения.

Если проделать в днище отверстие и вставить в него медицинскую капельницу для внутривенных инфузий, то, во-первых, подачу воды можно будет регулировать, а во-вторых, попадать она будет точно под корень растения. Отверстие можно промазать герметиком, чтобы вода не подтекала.

Капельный полив с помощью пластиковой бутылки

Описание и преимущества

Метод капельного полива впервые был использован в Израиле в пятидесятых годах для борьбы с дефицитом воды. Вскоре ученым удалось выяснить, что если подача производится малыми порциями, то экономятся не только водные, но и трудовые ресурсы. Более того, капельное орошение позволяет получать ранние урожаи.

Обычный полив предусматривает проход влаги в грунт на 10-сантиметровую глубину. А при постепенном капельном поступлении корневые системы в большей мере насыщаются влагой, в результате чего разрастаются быстрее и, соответственно, получают больше питательных веществ из земли.

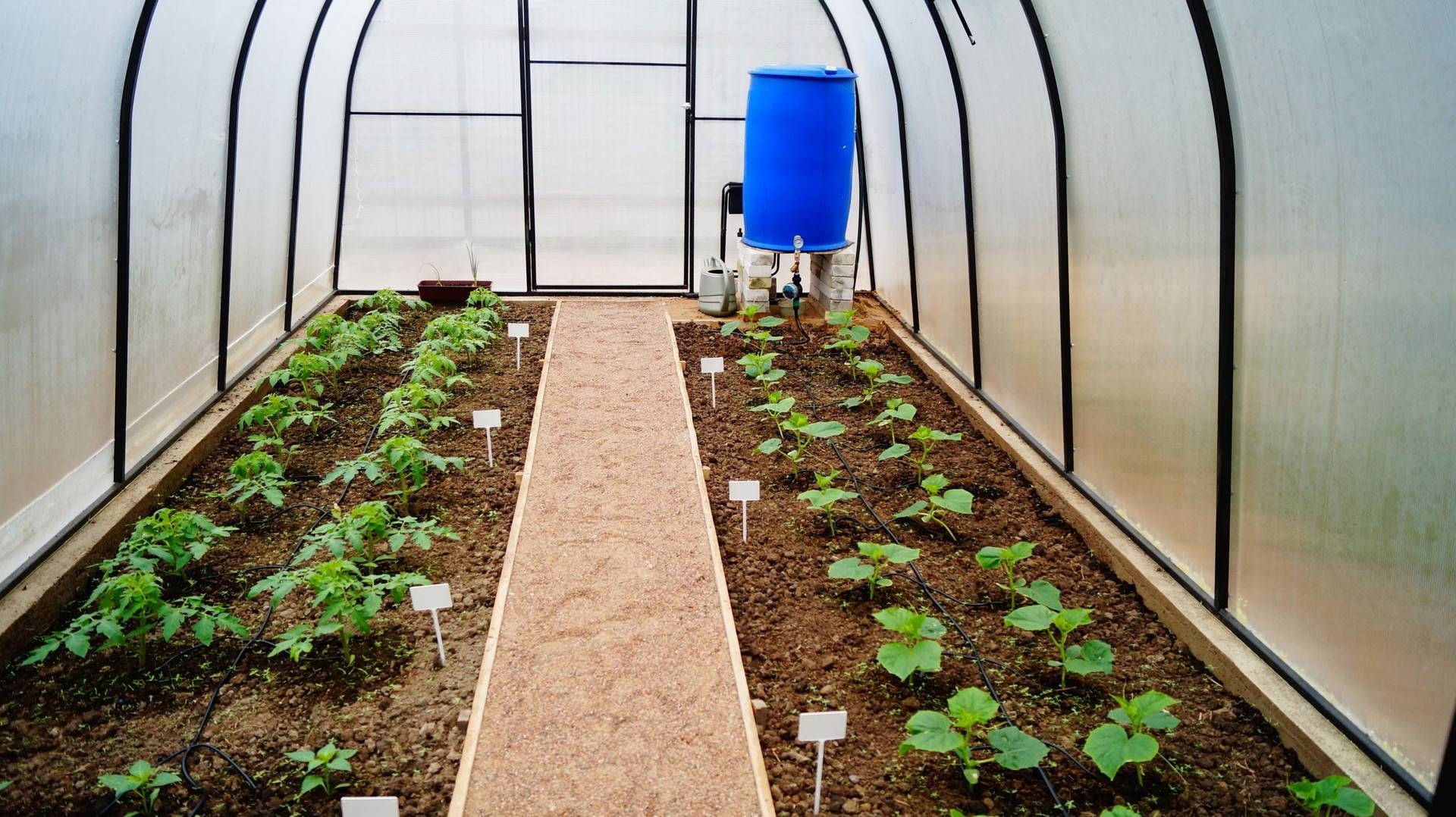

Теплица из сотового поликарбоната

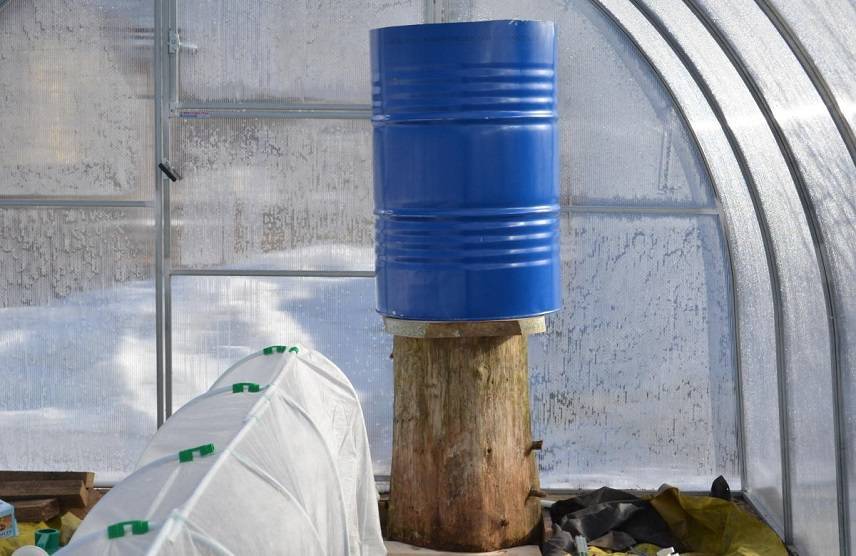

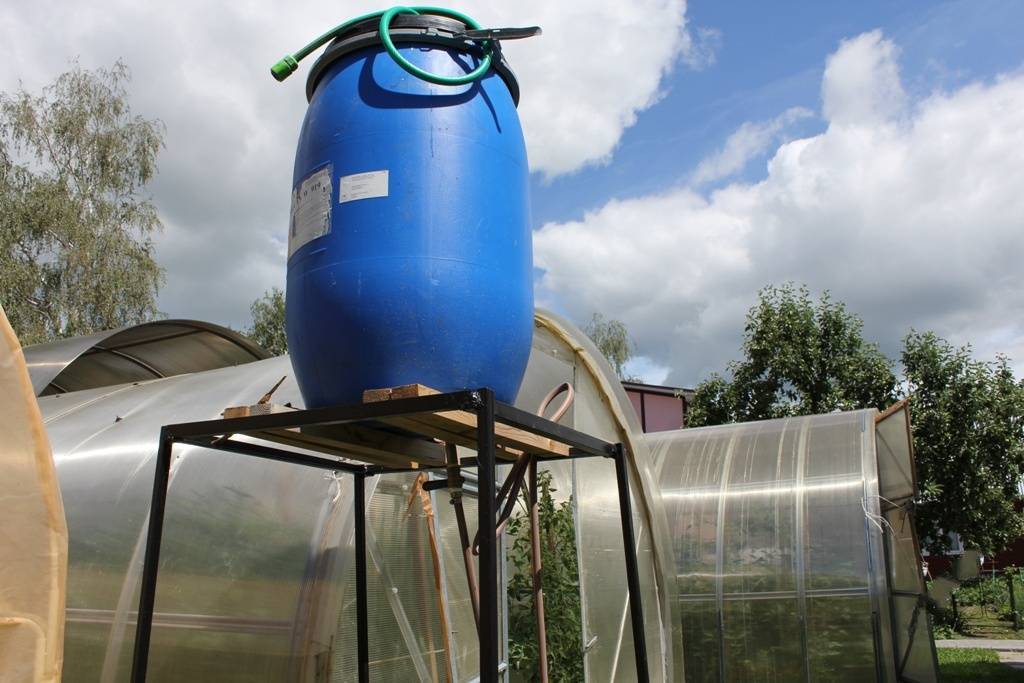

Бочка для воды

Грядки

Шланг для капельного полива

Насос

Для каждого растения предусмотрена отдельная капельница

Еще подача воды под корень уменьшает риск ожога растений из-за ее попадания на листья (подобная проблема объясняется эффектом линзы, в роли которой выступают мелкие капельки). Орошение в прикорневую зону уменьшает скорость распространения сорняков, т. к. они не получают достаточное количество влаги.

Изначально капельный полив использовался только в теплицах, но позже его начали применять при выращивании в открытом грунте.

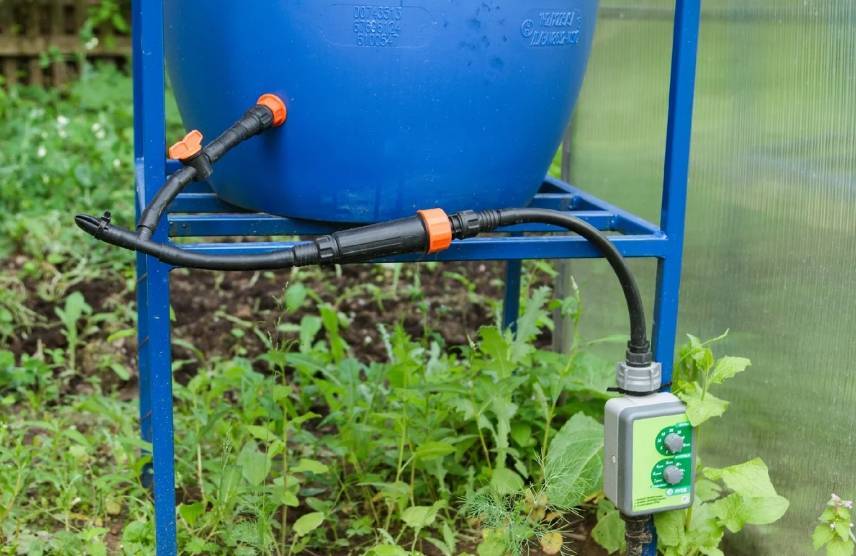

Отличительной чертой систем для автополива из бочки является капельная подача воды в прикорневую зону

Что такое капельный полив: особенность системы орошения

Капельный полив является системой регулярного и равномерного обеспечения влагой корневой системы растений, что способствует увлажнению почвы непосредственно под насаждением. Такое орошение позволяет существенно экономить воду. Почва не переувлажняется чрезмерно и не заболачивается между рядами, как это происходит при других вариантах подачи воды. Это содействует активному поступлению кислорода к корневой системе, что благотворно влияет на рост растения, повышая тем самым урожайность.

Благодаря капельной системе полива вода попадает напрямую под корни растения

Капельная система орошения позволяет снизить трудоемкость ухода за зелеными культурами. А при автоматизированном процессе можно оставлять участок без присмотра на несколько дней, не беспокоясь о том, что растения останутся без воды.

Комплектация может быть самой разнообразной. Но в состав любой системы входят магистральные трубопроводы для подачи и распределения воды и отводные ветви, подающие воду непосредственно к корневой системе каждого зеленого насаждения. Система подключается к централизованному водопроводу, накопительному баку (самотечный вариант) или к насосной станции. Может быть укомплектована автоматикой, иногда ее управление осуществляется ручным способом. В зависимости от данных критериев подбираются комплектующие системы.

FAQ. Частые вопросы по капельному поливу

Влияет ли капельное орошение на уплотнение грунта?

Да, наблюдается некоторое снижение уровня, уменьшение объема. Чтобы обеспечить доступ воздуха к корневой системе, вилами можно сделать проколы почвы. А по осени перекопать участок.

Заглублять ли ленту для полива рассады? Какой шаг между отверстиями необходим?

Не важно, где именно будет находиться источник воды. Что же касается шага, то он зависит от длины ряда и структуры почвы

Если грунт песчаный, то необходимый шаг – 10-20 см, если средней зернистости, то 30 см. Если посадочный ряд имеет большую протяженность, выдерживается расстояние около 40 см.

Почему лента с эммитерами плохо поливает?

В таком случае нужно проверить, насколько поднят над землей резервуар с водой. Оптимальная его высота – порядка 1,8 м.

Как хранить капельную ленту?

При эксплуатации рекомендуем избегать чрезмерного давления и механических повреждений. На зиму нужно наматывать шланг на катушку, но так, чтобы он не изгибался и не заламывался. Хранить в помещении с температурой выше нуля.

Фитоспорин в теплице: обрабатываем грядки, стены, растения

Критерии сооружения лучшей теплицы: на что обращать внимание?

Теплица своими руками: обзор популярных конструкций

Правила организации полива различных культур в теплице

Недостатки капельного полива

Как и любая технология, капельное орошение имеет свои недостатки, которые необходимо учитывать.

Одним из недостатков капельного полива является стоимость этой системы.

Существенный недостаток заключается в том, что капельницы засоряются некачественной, нефильтрованной водой, вода должна быть идеально чистой, чтобы маленькие отверстия не забились.

Высокие температуры и солнце сокращают срок службы шлангов.

Высокие температуры и солнце нагревают пластик, и из пластика начинают выделяются вредные химические вещества, которые поступают в растения, в почву, а потом в ваш организм.

Если капельное орошение установлено не правильно, не будут действовать все те плюсы, которые были перечислены выше.

Если ваш участок посещают грызуны, то есть большая вероятность, что они перегрызут шланги.

После уборки урожая, капельную систему тоже необходимо убирать, если она отслужила свой срок, то нужно ее утилизировать.

Если у вас есть система севооборота, каждый год систему капельного полива нужно перемещать.

Капельный полив своими руками

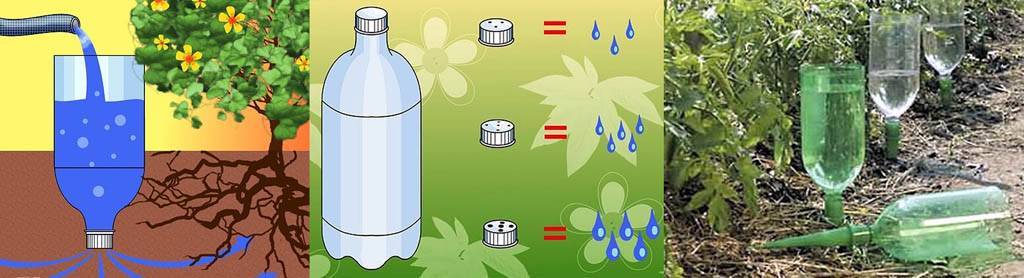

Способ № 1: бутылка горловиной вниз

Низ бутылки (примерно 5 см от дна) отрезается ножницами или ножом. Крышку на это время лучше закрутить, пробить отверстие и только тогда отрезать низ – так безопасней.

В горлышке или крышке делается 2-4 прокола диаметром не больше 0,3-0,5 мм. От количества отверстий и их диаметра зависит пропускная способность.

В крышечке делаем несколько отверстий. От их количества зависит интенсивность полива

Бутылка закапывается на 3-4 см у самого стебля. Внутрь ложится лоскуток ткани или кусок капроновых колгот, чтобы дырка не забивалась мусором. Их можно зафиксировать на самом донышке – вода все время будет оставаться чистой.

Внутрь бутылки нужно положить сетчатую ткань, чтобы она не забивалась мусором

При желании тару можно повесить около кустов за горловину или верх дном. При таком варианте грунт не будет попадать в отверстия. К тому же, так проще заливать воду.

Очень удобно, когда все крепится на деревянной рейке: нужно просто продеть в бутылки крепкую проволоку и за эти «ручки» повесить их на перекладину.

Удобный вариант закрепления бутылок для полива на деревянной перекладине

Способ № 2: отверстия в донышке

Самый простой вариант: примерно за 25 мм от дна проделывается одна или несколько дырочек нужного диаметра, и наполненные пластиковые баклажки ставятся у каждого растения.

Закапываем бутылку с проделанными дырочками возле растений

Можно сделать больше отверстий, а саму бутылку вкопать около куста, который она должна снабжать влагой.

В таком случае тару можно располагать и между несколькими растениями.

Крышка снимается, а от мусора можно спастись с помощью капроновой «повязки».

Чтобы заливать воду, придется использовать лейку.

Еще одна вариация капельного полива: в бутылке пробивается только одно отверстие, в него вставляется стержень из шариковой ручки. Пишущий наконечник предварительно снимается, остатки чернила вымываются спиртом. Стержень направляется на область для полива и фиксируется садовым варом или просто пластилином.

Вставляем в бутылку стержень от шариковой ручки и направляем его в область полива

Способ № 3: для ленивых

В продаже есть специальные наконечники с дырочками. Они накручиваются вместо крышки, после чего бутылки переворачиваются верх дном и устанавливаются возле каждого растения. Менять воду удобно и быстро, мусор внутрь не попадает, и в целом такая система орошения выглядит эстетично.

И еще один метод — для ухода за рассадой в вазочках или комнатными цветами.

Делаем капельный полив для ухода за комнатными растениями

1. С одной бутылки обрезается донышко, а в нем проделывается дырка, равная по диаметру крышке второй баклажки.
2. В горлышке второго сосуда делается два надреза (или пропила), крышка закручивается, наверх продевается подготовленное дно первой бутылки.
3. Полученная конструкция наполняется водой и быстро переворачивается на углубленный поднос или противень для духовки. Туда же ставятся все горшки с цветами или рассадой.

Вода будет вытекать постепенно, по мере поглощения. Для такого полива лучше брать небольшие бутылки, чтобы они не могли случайно опрокинуться под своим весом.

Систему можно совершенствовать на свое усмотрение: снабдить шлангами и резервуаром с запасом воды, чтобы тара наполнялась автономно, или дополнительно использовать капельницы.

Немного труда и внимания – и огород даже в самое засушливое лето будет зеленеть и приносить заслуженные добрыми хозяевами урожаи.

Июл 30, 2015

Информация о статье

Название
Делаем систему капельного полива из пластиковых бутылок

Описание
Статья-пошаговое руководство по изготовлению системы капельного полива из старых пластиковых бутылок своими руками. Приведены 3 разных способа.

Автор

На всем участке

Мы уже вплотную подобрались к капельному орошению достаточно больших площадей от напорных источников водоснабжения с подачей воды по трубопроводам. Водотрубная система капельного полива строится по полной и упрощенной схеме в зависимости от величины начального напора: с нормальным напором 0,7-3 бар или низконапорной на 0,1-0,3 бар. Напор в 1 бар соответствует подъему напорного бака в 10 м, т.е. в низконапорных системах достаточен подъем напорного бака в 1-3 м над уровнем грунта. Это намного упрощает и монтаж как самой системы, так и напорной емкости; соответственно уменьшаются и расходы на них. Но обеспечить в низконапорной системе качественный полив грядок длиной более 10 м сложно, а более чем 20-ти метровых технически невозможно.

Устройство той и другой систем капельного полива показано на рис. слева вверху и справа вверху соответственно.

Схемы устройства систем капельного полива

В том и другом случае к источнику водоснабжения (водопровод, общий напорный бак, погружной насос в колодце или скважине) подключается сгон (внизу в центре) – устройство подготовки поливной воды, контроля и регулировки ее расхода. Сгон, помимо запорного вентиля, обязательно снабжается особым фильтром, т.к. нефильтрованная дополнительно вода сразу выведет из строя всю систему. К сгону подключен магистральный трубопровод(ы) с опционально устанавливаемыми инжектором раствора удобрений, а к магистрали – распределительные трубопроводы (капельные трубки, поливные ленты или просто ленты), уложенные на грядки. Ленты снабжены капельницами, осуществляющими собственно полив.

О трубах

Магистральные трубы и, чаще всего, ленты, делаются из полиэтилена низкого давления (ПНД) и в продажу идут как трубы ПНД или просто ПНД. «Низкого давления» в данном случае характеризует технологию производства данного пластика: при невысоком давлении с участием катализатора. Трубы ПНД недороги и весьма стойки, срок эксплуатации – свыше 40 лет. Однако при нагреве более 60 градусов их них могут выделяться остатки катализатора (кадмия) поэтому пищевой и бытовой полиэтилен – более дорогой высокого давления.

Системы капельного полива собирают из труб ПНД для укладки в грунт, черных с продольной синей полосой. Трубы для внутренней разводки (зеленые) в умеренном климате выдерживают 5-6-10 сезонов. Армированные ПВХ поливные шланги для постройки стационарных систем полива не годятся, т.к. не выдерживают постоянного воздействия внешней среды более 1-3 лет. Калибр магистральных труб берут в пределах 12-40 мм для участков 6-40 соток с соотношением сторон от 1:1 до 1:3. Калибр лент – 16-75 мм для пределов их длины 10-100 м.

Низкий напор

Низконапорные системы пригодны для дачных или приусадебных участков 6-20 соток. Сделать капельный полив низкого напора возможно из ПНД труб с толщиной стенок 0,5-1 мм на простых фитингах соединением внатяжку, внизу справа на рис. При их проектировании на уклонах нужно магистрали разводить по горизонталям, а ленты пускать от них по уклону. Это позволит до некоторой степени скомпенсировать потери напора в лентах. Нередко таким образом удается получить равномерный расход из более дешевых и надежных некомпенсированных капельниц, см. далее.

Нормальный напор

Монтаж систем капельного орошения нормального напора производится из труб ПНД с толщиной стенок 2-4 мм. При их запитке от общего напорного бака на чердаке одноэтажного дома в магистраль может быть врезан насос подкачки. Собираются трубопроводы нормального напора на фитингах с поджимом, слева внизу на рис. Ленты отводятся от магистрали с помощью стартконнекторов, выполняющих функции тройников-отводов и редукторов давления. Через стартконнекторы с кранами подключают ленты или участки, давление в которых должно быть существенно ниже нормального напора; в данном случае – теплицу, короткую одинарную грядку и сад.

Как осуществляется своими руками монтаж капельного полива из готовых комплектующих, см. видеоурок. А мы далее займемся некоторыми существенными частностями, следуя току воды.
