Как сделать электрощиток в гараж

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

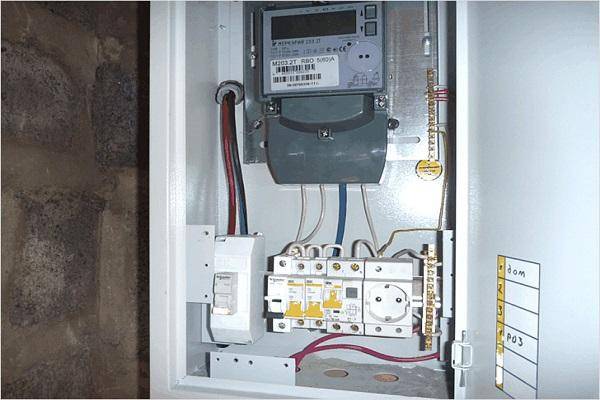

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Алгоритм действий

Монтажный процесс любит последовательность операций. Своими руками делают большой объем полезных дел. Это касается и установки электрических щитков для гаража своими руками. Важным началом будет:

  1. Определение и подготовка локации для установки щитового изделия.
  2. На выбранном месте производится разметка точек для крепления электрокороба.
  3. Щитовая закрепляется по высверленным точкам дюбелями или эффективными шурупами. Порядок действий подходит, когда ящик закрепляют на гладкой поверхности стены.
  4. Для утопленного варианта осуществляется углубление. Ниша нужна больших размеров, чем само изделие.

Первую и другую работу несложно выполнить своими руками при минимальном наличии инструментов. Пространство между ящиком и гранями ниши заполняют цементным раствором, придавая изделию дополнительную фиксацию.

Полезные советы

По мнению тех, кому уже приходилось создавать скрытую проводку в гараже, самое лучшее решение – это протянуть кабельные каналы из негорючих материалов. Гладкая поверхность с внутренней стороны куда удобнее, чем гофрированный рукав. Если вдруг проводка не выдержит, всегда получится открыть небольшой участок стены и поменять выгоревший провод или даже часть канала.

С его помощью обеспечивается естественный свет и поддерживается наиболее экономичный режим использования приборов. А это значит, что те же провода и распределительные узлы проработают дольше.

Ввод электричества в гараж традиционно обеспечивают «гусаки» – дюймовые трубы из металла, ставящиеся на крышах. Вершины стоек служат для закрепления штырей, оснащенных керамическими изоляторами. Подобный способ соединения допустим лишь тогда, когда он упомянут в технических условиях, выдаваемых электросетевыми компаниями. Стандартная высота «гусаков» – 2-2,2 м, свешиваемый конец кабеля не должен опускаться ниже 2 м.

Подключение через выносной опорный столб означает, что кабель будет протянут напрямую от линии к вводному щитку. В жилых домах подобная схема оправдана, однако размещение счетчика на внешней стене гаража – соблазн для вандалов и охотников за цветным металлом.

Перед тем, как протягивать провода, нужно приготовить:

  • остро заточенный нож (он позволит зачистить провод);
  • кусачки (желательно с изолированными рукоятками);
  • плоскую и крестовую отвертки;
  • тестер (помогает обнаружить присутствие тока на различных участках сети при ее проверке).

Очень важно, чтобы она была одновременно эластичной (так удобнее работать) и прочной (от этого зависит срок службы и безопасность использования). Нельзя приступать к работе с отдельными участками проводки, не убедившись, что они надежно обесточены. Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами

Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь

Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами. Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь.

Розетки стоит распределить равномерно, если только иное расположение их не продиктовано особенностями помещения и желаемыми точками подключения инструмента. Если приходится работать на высоте (скажем, протягивая провода на потолке и в верхней части стен), использовать нужно только козлы, помосты или стремянки.

До начала работ желательно всякий раз проверять инструмент на исправность, а провода – на целостность изоляции.

О том, как сделать электропроводку в гараже самостоятельно, смотрите в следующем видеоролике.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Электрощиток для гаража своими руками

Прошли те времена, когда гараж служил лишь для хранения и стоянки автомобиля. Современные гаражи становятся все больше похожи на мини-мастерские. Этому способствуют доступные цены на электрооборудование. В то же время по обязательным требованиям правил устройства электроустановок (ПУЭ) каждый потребитель электроэнергии должен подключаться через устройства защиты и учета. Это обеспечивается путем установки распределительного щита, больше известного под названием электрощиток.

Самостоятельно собрать и установить электрощиток для гаража своими руками не составит особого труда. Как правило, все оборудование в гараже рассчитано на напряжение 220 В.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

  • УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
  • Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
  • Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
  • Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

  1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
  2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
  3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
  4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
  5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
  6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

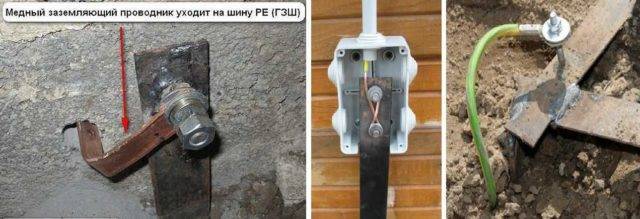

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

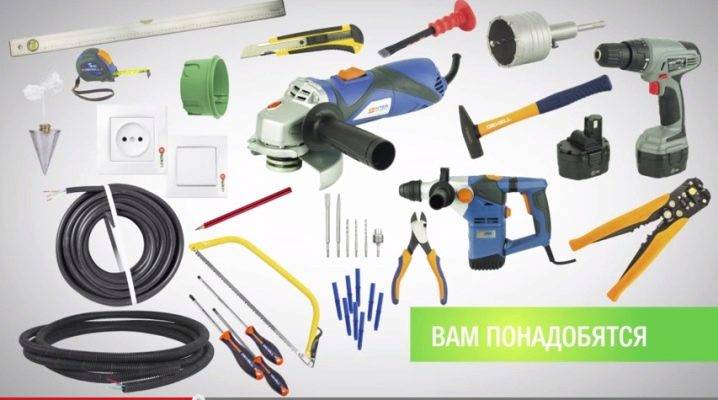

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Что из себя представляет электрощит для гаража

Щит электрический для гаража – это панель с размещенными на ней распределительными, контрольными и защитными приборами. Такой способ монтажа позволяет компактно разместить все устройства и удобно закрепить всю конструкцию на стене. Кроме того, специально подготовленная для стандартных креплений поверхность панели упрощает процесс монтажа и модификации щитка.

Существует два типа электрических щитов – открытые и закрытые.

  1. Открытые применяются в тех случаях, когда необходим регулярный доступ или существует возможность разместить панель в труднодоступном (в целях безопасности) месте. Открытые панели отличаются самой низкой стоимостью на рынке электроустановочных устройств. Нетребовательные к эстетике автолюбители вполне могут собрать открытый электрощит своими руками. Достаточно лишь вырезать из текстолита лист подходящих размеров и разместить на нем необходимый набор устройств. Для крепежа можно использовать обычные саморезы, однако модульные устройства гораздо аккуратнее выглядят на DIN-рейке.

    Открытый электрощиток

  2. Закрытые щитки позволяют скрыть приборы за дверцей. В некоторых моделях дверцы оснащаются замками. Дверца может иметь контрольное окно. В качестве материалов изготовления щитов применяются металл, пластик, текстолит.

    Электрощиток закрытого типа

Цены на щиты электрические настенные

Щит электрический настенный

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

  • подключение по установленной схеме;
  • упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

  • Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
  • Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
  • Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
  • Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
  • Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Особенности установки оборудования без помощи специалистов

Как гласят правила установки электрооборудования, любой потребитель электроэнергии обязан подключать электроснабжение гаражного или любого другого здания через счетчик. С этой целью владельцы помещений решают монтировать электрощиток для гаража своими руками. А зная, в какой последовательности осуществлять монтаж, можно избежать распространенных ошибок.

Сначала необходимо выяснить, какое оборудование будет использоваться в помещении. Это необходимо для составления схемы электрощитка и дальнейшего подключения тех или иных компонентов: лампочек, сварки, системы вентиляции, бытовых приборов.

В обязательном порядке рассчитывается максимальная нагрузка на систему и учитывается использование приборов заземления, специальных автоматических выключателей. Также, в зависимости от типа питания сети, выбирается вводной автомат на 220 В или 380 В.

Розетки с заземлением могут использоваться для любых потребителей электроэнергии, кроме приборов с высокой мощностью — для них необходимы электрические автоматы. Подключение оборудования к внешней сети производится с использованием общего автомата.

При проектировании учитываются специальные потребители электроэнергии с необходимой мощностью, например, сварочный аппарат. Для него используется предохранитель минимум на 50А, а для ламп и розеток, предназначенных для приборов с небольшой мощностью, — предохранители на 16А.

Чтобы знать наверняка, какие предохранительные автоматы нужно устанавливать, можно ознакомиться с характеристиками приборов в инструкции. Также не стоит забывать о том, что в электрощиток для гаража устанавливается счетчик для ведения учета электроэнергии.

Подключение кабеля заземления — еще один важный момент. В гараже необходимо использовать систему TN, состоящую из прутков диаметром 15 мм, соединенных при помощи полосы из стали.

Корпус щитка может быть пластиковым или металлическим. Короба из металла устанавливаются внутри здания, а из пластика — чаще всего на улице. Сам ящик может быть открытого или закрытого типа. В гаражном помещении будет актуален второй вариант

При выборе щитка необходимо обратить внимание на его комплектацию. Как правило, она включает в себя крепежные детали, din-рейку, устройство для заземления и др

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
