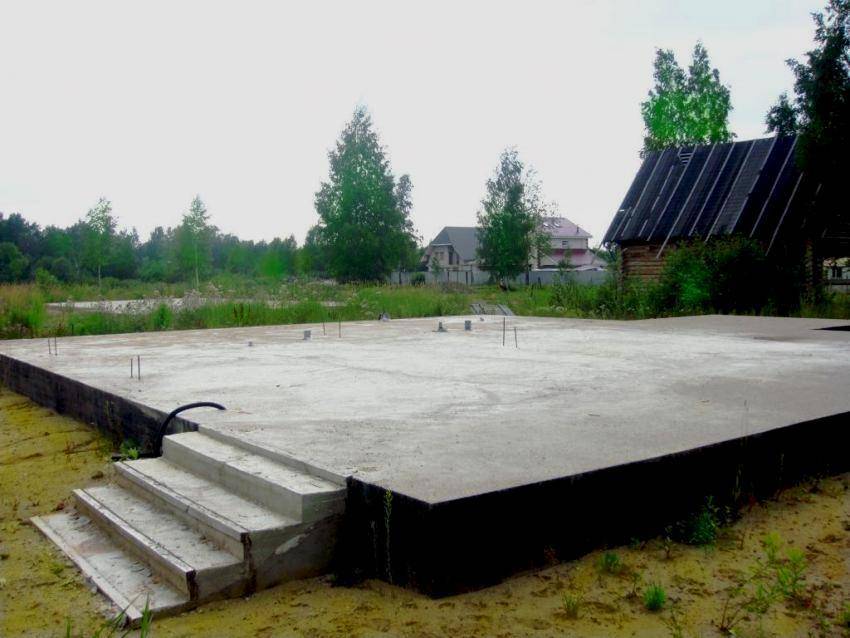

Плитный фундамент своими руками: расчет, строительство, области применения

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

  Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

 Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

 В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

  С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

 Необходимо утеплять

  Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье » Точка росы в строительстве«. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

  Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

УШП фундамент: технология бетонирования основания

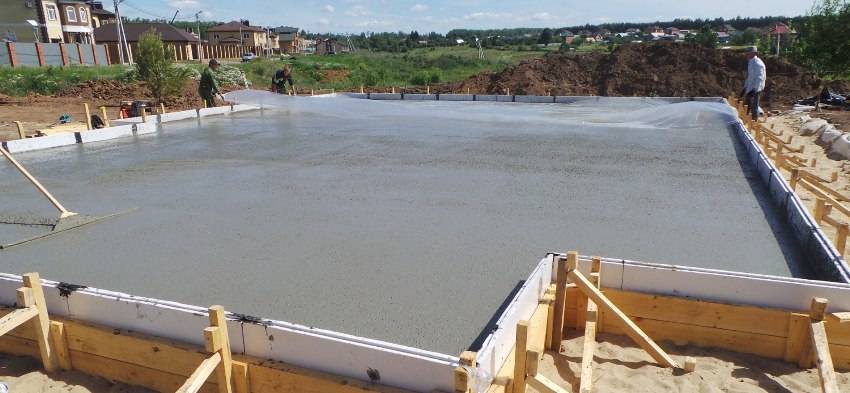

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

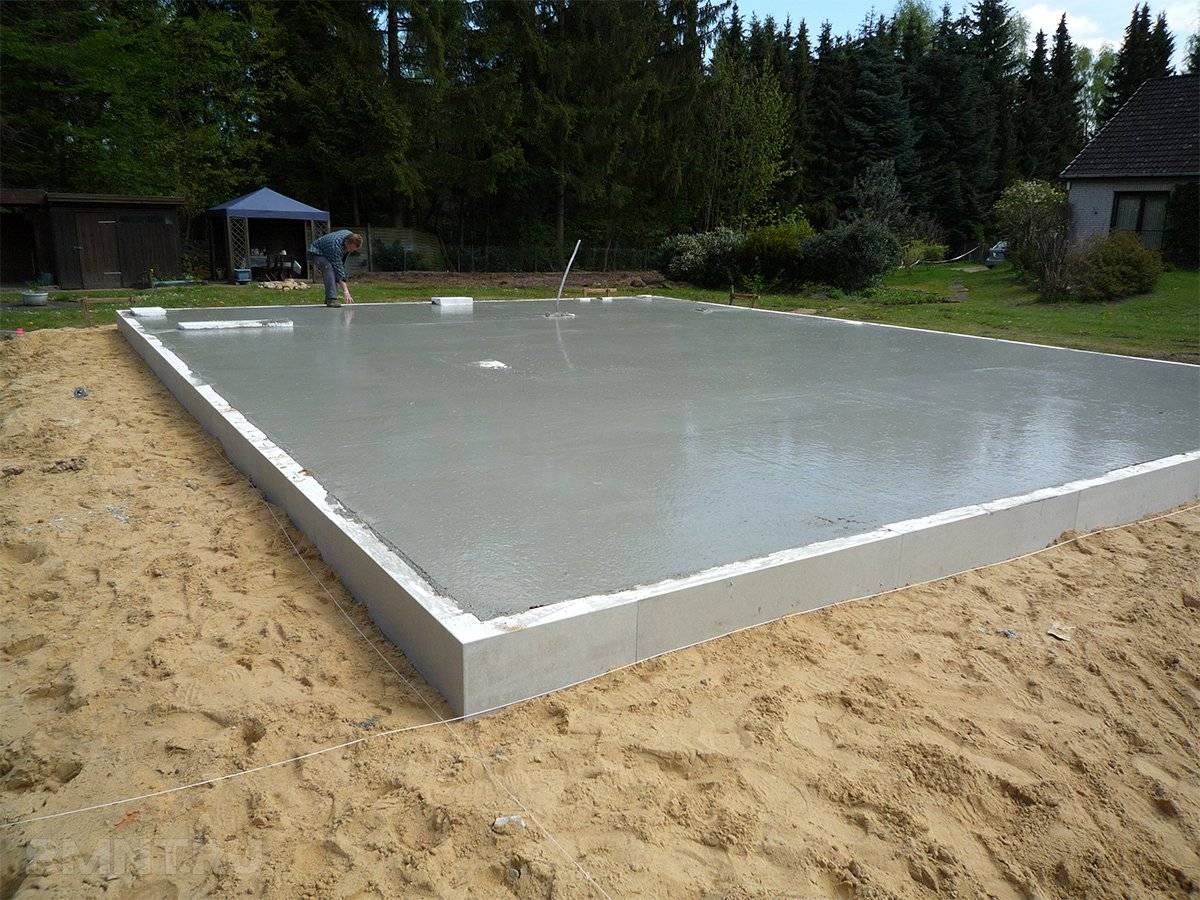

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркойшлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

• подготовительные работы перед началом строительства: разметка участка, выемка грунта;
• укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

• устройство песчано-гравийной подушки;
• монтаж всех систем коммуникаций;
• изготовление и установка опалубки;

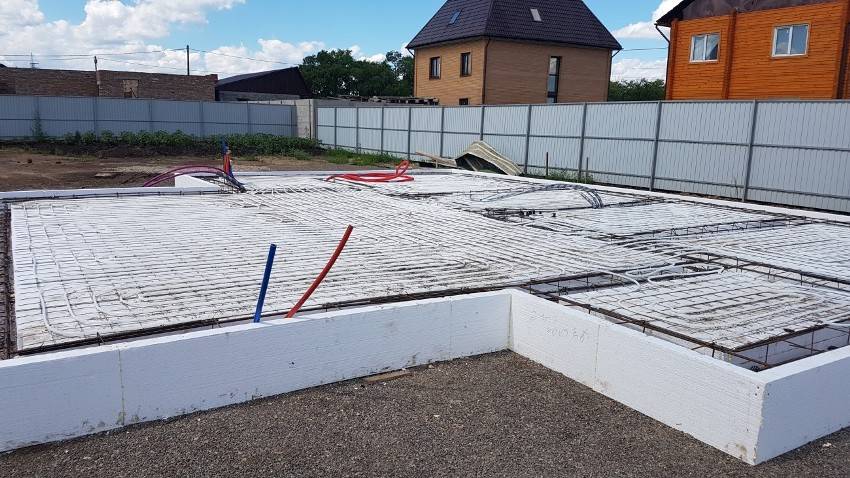

• монтаж теплоизоляции и системы теплого пола;
• вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
• заливка бетоном с уплотнением глубинным вибратором;
• шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Минусы УШП

Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:

Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;
По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);
Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;
При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;
Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации затруднён.

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

• при близком расположении грунтовых вод;
• на рыхлых, а также мягких или легких, сыпучих грунтах;
• на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

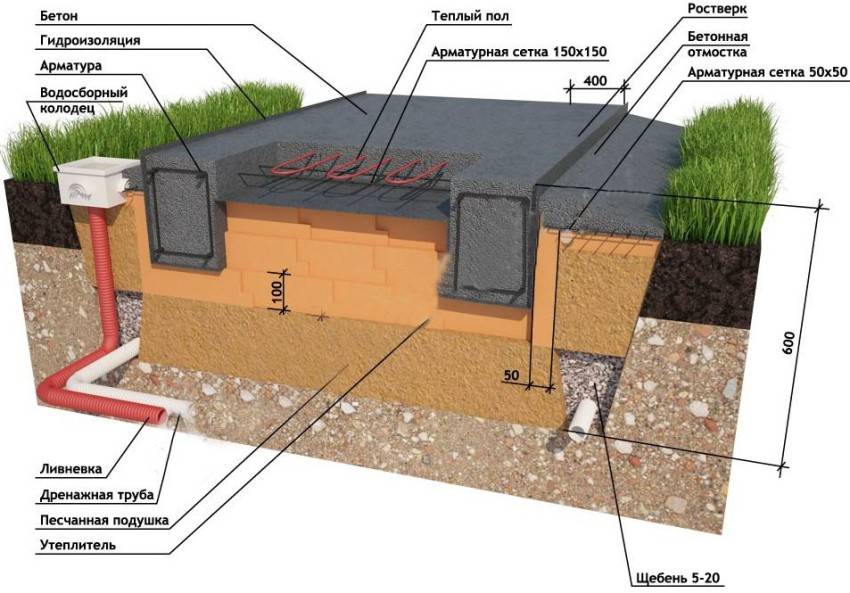

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

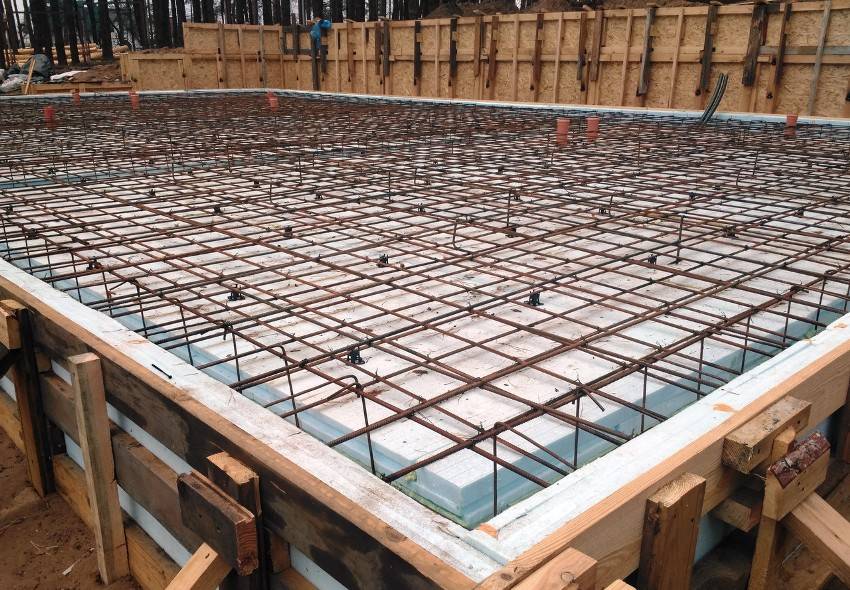

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Потенциальные проблемы, возможности их предотвращения

Проведя анализ отзывов от пользователей, экспертов-застройщиков, можно указать на несколько затруднений при выборе УШП:

Стоимость, часто превышающая цену ленточного фундамента. Решение — выбор честного подрядчика, самостоятельная организация работ.

Реальная стоимость 1 кв. метра УШП (с доставкой, установкой) легко просчитывается — не более 3 тысяч (по состоянию цен на начало октября 2019 года). Подрядчики берут 7-12 тысяч, грабят доверчивых домохозяев.

Материал гильз — пластиковая труба, диаметром на 30-40% больше трубы, кабеля коммуникации, толщина стенки гильзы — 3-4 мм.

• Риск повреждения теплого пола не больше, чем в доме с ленточным фундаментом, где установлена аналогичная система отопления. Нужно иметь точные планы расположения в толще пола труб, руководствоваться ими при строительно-ремонтных работах (установке сантехники, дверных косяков, встроенной мебели).
• Необходимость постоянного отопления в холодные сезоны — в отличие от традиционных фундаментов, которые не страдают при вымораживании дома, УШП требуется постоянный подогрев (иначе начнется проседание участков плиты). Но обходится на 20-30% дешевле (система теплого пола, эффективная теплоизоляция фундамента, отсутствие «холодного плинтуса», термошвов), настолько ли часто требуется полностью оставлять жилой дом. Решение — применять очень экономные высокоавтоматизированные отопительные системы (например, пиролизные котлы на пеллетах, солнечные коллекторы), не использовать для часто оставляемых надолго строений (вроде дач).
• Низкие вертикальные значения прочности. На фундаменте из УШП можно возвести одноэтажный дом из керамического кирпича, 2-3 этажа каркасного, из пенобетонных блоков. Проблемы с прочностью возникнут, если превысить значения.

Выборка котлована, установка опалубки, начало заливки бетона

Минусы технологии

Несмотря на плюсы есть и негативные стороны. Итак, недостатки УШП, к таковым относятся:

• безопасность. Как показывает практика, возводят до трёх этажей. Ведь для каждого из нас безопасность превыше. Это однозначно минусы УШП;
• полное отсутствие доступа к коммуникациям: коммуникации, водопроводы внутри армированного монолитного строения. Повреждение способно создать большие проблемы в плане физического доступа. Разрушение основы возможно, но дальнейшая пригодность не гарантирована. Часто говорят, что просела плита УШП;
• точность расчётов: Малейшие неточности повлекут непригодность строения, приведут к появлению трещин;
• цоколь: те, кто выбирает УШП, может забыть о возможности сооружения подвального, полуподвального, цокольного этажа;
• высотность: Допускается возведение трёх, но при условии, что вес не будет превышать двух этажей вместе взятых. Не рекомендовано возводить УШП на склоне;

Устройство УШП

Специфика конструкции – многослойность. Основание состоит из нескольких образующих пластов:

• Железобетона – армирующий каркас заливается цементной смесью на высоту 10 см. Весь слой заливается сразу, в течение одного дня.
• Армирующие пруты усиливают бетонную платформу УШП, обеспечивают фундаменту необходимый запас прочности. Армирование выполняется специальным рифленым или гладким прутком диаметром до 14 мм и арматурной сеткой с применением сварки или увязочной проволоки.
• Амортизационный слой – это песчаная или гравийная смесь расчетной плотности, для гидрозатвора на сухих и каменистых почвах добавляется глина. В толще амортизационного пласта прокладываются всевозможные инженерные коммуникации.
• Изолирующие материалы фундамента – это утеплитель, защищающий бетон от промерзания, он укладывается по всей поверхности УШП и вертикально вдоль периметра под отмосткой. Геотекстиль разделяет минеральные слои, гидро- и пароизоляция препятствуют разрушению железобетона, защищают от талых и грунтовых вод, повышенной влажности во время осадков.
• Дренажная система предотвращает застой воды под УШП.

Устройство утепленной шведской плиты

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубы Источник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

• Уровень грунтовых вод;
• Общее состояние грунта на застраиваем участке;
• Температурный и климатический режим;
• Этажность будущего строения;
• Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

• Необходимо строительство в кратчайшие сроки;
• Строительство проводится на сложном рельефе;
• Наличие высокого уровня грунтовых вод;
• Застройка будет проводиться на грунте с сильным промерзанием;
• Необходима долговечная и прочная конструкция основания для дома;
• Подразумевается установка системы подогрева пола;
• По проекту требуется создание высокого цоколя здания;
• Нет возможности рыть глубокий котлован;
• Нужна высокая энергоэффективность;
• Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита. Финская плита была придумана финскими инженерами

Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.

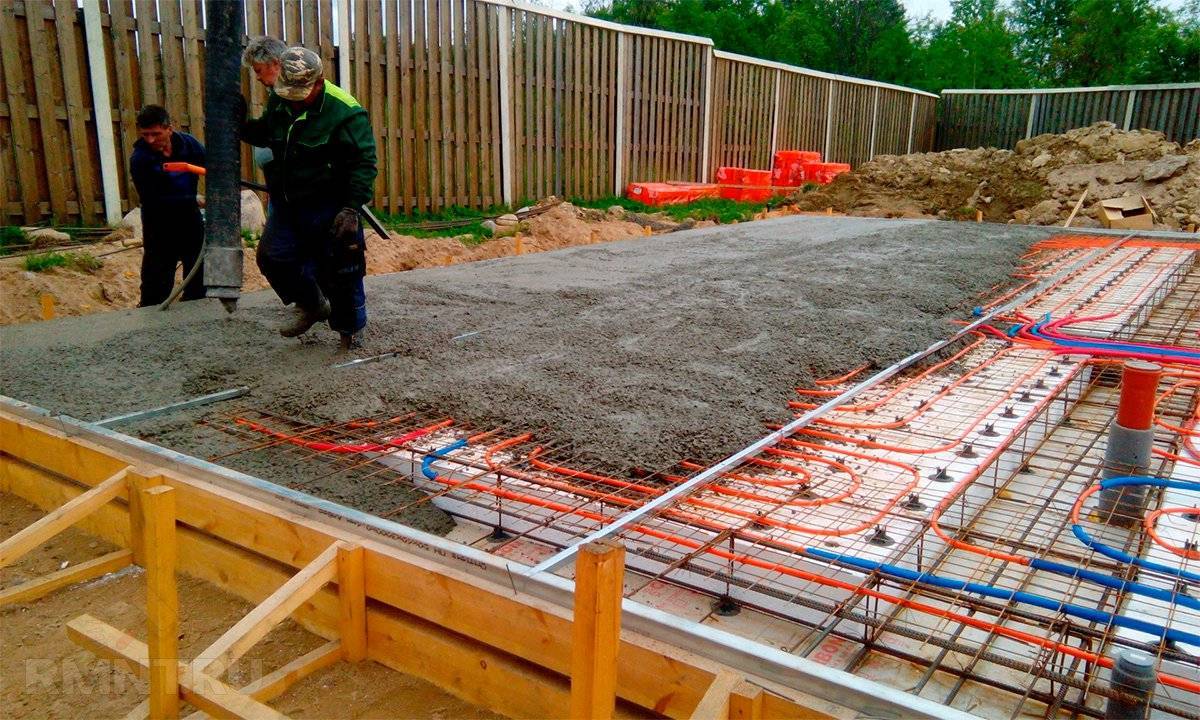

Заливка бетона и его обработка

Преимущество шведской плиты в том, что бетонные работы проходят в один этап, соответственно скорость строительства — одна из самых высоких. Для настоящей шведской плиты требуется бетон фабричного приготовления. Это требование связано не столько с необходимостью обеспечить точное значение марки, сколько с потребностью залить всю плиту за один раз без образования холодных швов.

Поскольку шведская плита устанавливается на осушённой площадке, для её изготовления пригоден бетон класса прочности от В20 и выше, но без особых претензий на морозостойкость. Сброс бетонной смеси начинают от центра опалубки чтобы стенки лотков испытывали динамическое воздействие гидроударов только на конечном этапе заливки. По мере заполнения формы бетон тщательно уплотняют глубинным вибратором, при этом из-за относительно небольшой толщины плиты можно не опасаться расслоения.

Выравнивание бетонной плиты может осуществляться как ручным правилом с последующим шлифованием, либо сразу выводиться «в ноль» с использованием виброрейки. Готовая поверхность пола в обоих случаях готова к укладке большинства лёгких покрытий, начиная от линолеума и заканчивая паркетной доской.
