Выбор заклепочника (клепальника)

Введение

Нужно отметить, что данный механизм очень прост в использовании, да и стоит обычная модель недорого. С помощью него можно скрепить любые типы металла, и принцип работы при этом остается тот же.

Конечно, сделать заклепку можно и молотком, но при большом объеме работы здесь потребуется гораздо больше времени и сил. Заклепочники ручные позволяют сделать рабочий процесс быстрее, а усилия на все проводимые операции – минимальными.

На сегодняшний день существуют различные типы ручных заклепочников, каждый работает по своему принципу, имеет свои плюсы и минусы. Какой тип заклепочника лучше, каждый мастер определяет сам, но при этом нужно учитывать несколько моментов, которые мы рассмотрим ниже.

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу выполняет пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её. Уникальное строение ручного рычажного заклёпочника позволяет соединять между собой те детали, толщина которых может превышать отметку 10 мм.

Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте присутствуют следующие технические характеристики:

  • Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая степень прочности. Стоит отметить, что универсальность заклёпочного соединения была использована при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже. А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
  • Хорошее противостояние вибрациям.
  • Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд, что существенно ускоряет темп выполнения заклёпочных работ.
  • В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует неблагоприятный фактор, он начинает растягиваться, благодаря чему можно своевременно увидеть имеющиеся неисправности и быстро устранить их.
  • В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они представляют собой небольшие кусочки металла цилиндрической формы.

Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок — этот процесс длится всего несколько секунд.

Разновидности инструментов

Что касается разновидностей заклепочников, то они делятся не только на бытовые и профессиональные модели. Прежде всего, они делятся на виды по тому, как устроен инструмент. Есть два главных параметра классификации:

  • по типу питания;
  • по типу используемого крепежа.

Рассмотрим оба этих параметра подробнее.

По типу питания

Заклепочники делятся на ручные, аккумуляторные и пневматические. Первые являются самыми простыми. Они стоят недорого и могут использоваться в любых погодных условиях, независимо от наличия электропитания или его отсутствия. Стоит отметить, что ручные заклепочники могут быть двуручными, то есть с двумя рукоятками. Их сжимать нужно двумя руками для того, чтобы передать усилие на рабочую головку и деформации заклепки.

Ручные заклепочники устроены по рычажному принципу. Поэтому продуктивность работы полностью зависит от того, какое будет приложено усилие. Чтобы работать инструментом было удобнее, его рукоятки покрывают резиновыми накладками с углублениями для пальцев. Стоит отметить, что для больше универсальности некоторые ручные агрегаты оснащают поворотными головками, которые позволяют работать в труднодоступных местах.

Заклепочники могут быть аккумуляторными. Внешне они похожи на пистолет со встроенным аккумулятором, который вырабатывает энергию, необходимую для выполнения удара. За счет этого пользователю можно будет прилагать меньше усилий. Ему нужно будет всего лишь нажать кнопку на инструменте. Поэтому такие заклепочники – это идеальный вариант для выполнения продолжительной работы, так как руки пользователя не будут уставать. С учетом емкости аккумуляторной батареи одного заряда может хватить на то, чтобы зафиксировать несколько тысяч заклепок.

Пневматические заклепочники являются самыми производительными. Энергия для фиксации заклепки поступает от компрессора, подающего сжатый воздух. При этом такие инструменты имеют более сложную конструкцию. Кроме пистолета с ручкой и рабочей головкой, он имеет цилиндр для сжатого воздуха и толкатель. Чтобы работать таким видом заклепочника, нужно подсоединить его к компрессору с помощью шланга. При этом рабочее давление и расход воздуха инструмента должны соответствовать параметрам компрессора. Чаще всего пневматические модели используются на производстве, когда процесс установки заклепок выполняется практически непрерывно.

По типу используемого крепежа

Заклепки могут быть вытяжными и резьбовыми. При использовании первых на крепеж оказывает воздействие вытягивающего типа, когда рукоятки сводятся или происходит нажатие на курок. За счет этого на основании элемента образуется расклепанная головка, которая удерживает его в заготовке. Стержень, который остался от заклепки просто выбрасывается.

При использовании резьбовых заклепок они фиксируются методом сплющивания в отверстии, которое подготовлено заранее. При этом сам крепеж навинчивается на держатель. Резьбовые элементы внутри полые и имеют внутреннюю резьбу. За счет этого отверстие в металле усиливается. В итоге заклепка выполняет еще и роль основы для вкручивания болтов и винтов.

Какой именно инструмент выбрать, нужно решать с учетом поставленных задач. Если задача не промышленного масштаба, то можно отдать предпочтение ручному заклепочнику для вытяжных заклепок с двумя рукоятками. Для ежедневной работы лучше приобрести аккумуляторную модель, а для производственных масштабов больше подойдет пневматический заклепочник.

Проблемы, которые могут возникать с заклёпочником

После того, как вытяжная часть удаляется инструментом, через отверстие она должна выпасть наружу. Однако, спустя некоторое время постоянной эксплуатации Вы можете столкнуться с тем, что вытяжная часть будет застревать внутри инструмента.

Если осуществляется блокирование, вероятнее всего губки внутри инструмента оказались смещены. Придётся полностью разобрать инструмент и установить губки в корректное положение. После этой процедуры работоспособность оборудования будет полностью восстановлена.

В видео домашний мастер наглядно демонстрирует, как быстро и просто устранить проблему с «закусыванием» вытяжной части заклёпки:

Все мы знаем какая великая вещь резьбовые заклепки.

В некоторых случаях им нет альтернативы. До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:

Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок. Основа — это болт М6, прочность 8.8

Вот так выглядит в сборе, с установленной клепкой

Основные детали: Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм. Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.

Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.

Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.

Практичный и простой в использовании полуавтоматический ручной заклепочник для работы с вытяжными заклепками при желании можно сделать своими руками. При этом большую часть комплектующих для него можно без проблем найти в мастерской или в гараже.

Отличительной особенностью этой конструкции является то, что она не имеет силового рычага, как на заводских моделях, — здесь в качестве привода выступает шуруповерт. Также подойдет электродрель.

Для изготовления самодельного заклепочника потребуется рабочая втулка с цанговыми кулачками, конусной втулкой и пружиной, которые можно позаимствовать у старого заклепочного пистолета. Потребуется также головка, куда вставляется стержень заклепки.

Разновидности ручных инструментов

На сегодняшний день существует два вида ручных заклепочников: вытяжные и резьбовые, разница в цене у них не большая.

Чтобы ответить на вопросы: как выбрать заклепочник ручной, вытяжной или резьбовой, какой из инструментов лучше, нужно разобраться в их принципах работы.

При использовании вытяжного заклепочника для крепления заклепки создается определенное тяговое усилие.

В металлических заготовках, которые впоследствии будут соединяться между собой, нужно просверлить отверстие, диаметр которого равен диаметру заклепки. После этого зафиксировать заклепку на приспособлении, вставить ее в отверстие и сжать рукоятку инструмента.

Во время работы вытяжного заклепочника клепка распирается специальным шариком, который при нажатии рукоятки входит в трубку.

Таким образом, внешняя сторона заклепки расплющивается, что позволяет прочно зафиксировать соединяемые детали между собой.

Для домашних работ подойдет и резьбовой заклепочник ручного типа. Принцип действия у него практически такой же, как и у предыдущего механизма. Разница лишь в том, что в резьбовом заклепочнике шарик втягивается за счет того, что вращается нарезанная резьба.

Более оптимально такое соединение для тонкостенных деталей, где достаточно трудно нарезать резьбу, но при этом нужно именно такое соединение.

Когда используется резьбовой ручной заклепочник, то есть возможность вкручивания в заклепку винта или болта.

В большинстве случаев для домашнего использования приобретают вытяжные заклепочники ручного типа, они все-таки более функциональные и универсальные, при этом стоят немного дешевле, чем резьбовые инструменты.

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

  • Подготовка поверхности.
  • Нанесение разметки и сверление отверстий.
  • Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

  • Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
  • С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
  • Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
  • Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

Назначение и принцип действия заклепочника

Заклепочник используется для соединения между собой плоских заготовок, где ширина мест соприкосновения превышает их толщину в 3 и более раз.

Для примера, если сложить вплотную две одинаковые полосы из стали с размерами 4х40 мм, их ширина будет превышать общую толщину в 5 раз.

В этом случае оправдано применение именно заклепок, как соединительных элементов.

Инструмент находит применение в быту, на производстве, в строительстве и незаменим в различных ремонтных мастерских.

Механический заклепочник напоминает формой большие плоскогубцы, а принцип его работы заключается в передаче усилия от рукоятей – рычагов к рабочему механизму, устанавливающему в отверстие заклепочный элемент.

Сам же крепежный элемент состоит из таких частей как:

  • Клепка – трубка со шляпкой, расположенной с ее одной стороны.
  • Сердечник — стальной стержень, изначально расположенный внутри клепки. Имеет на своем конце расширение.

В процессе работы инструмент тянет стержень сквозь клепку, расширяя ее трубку.

Элементарный принцип действия и обусловил высокую популярность заклепочника при формировании прочных соединений.

Критерии выбора

Выбирая ручной заклепочник, важно понимать, для какой работы он будет предназначен. Если нужно починить жестяной кожух, поставив пять заклепок— достаточно будет простейшего китайского инструмента стоимостью до 500 рублей

Если же, например, предстоит поставить несколько сотен или тысяч заклепок при монтаже каркаса под обшивку дома, или забора из профлиста— лучшим выбором станет полупрофессиональный инструмент стоимостью 1,5- 2 тысячи

Если нужно починить жестяной кожух, поставив пять заклепок— достаточно будет простейшего китайского инструмента стоимостью до 500 рублей. Если же, например, предстоит поставить несколько сотен или тысяч заклепок при монтаже каркаса под обшивку дома, или забора из профлиста— лучшим выбором станет полупрофессиональный инструмент стоимостью 1,5- 2 тысячи.

Для серийного изготовления клепаных металлоизделий стоит подумать о электрическом или пневматическом приводе.

Выбирая заклепочник, нужно обратить внимание на следующие параметры:

  • диаметр заклепки;
  • ее материал;
  • наличие сменных головок под разные диаметры;
  • наличие емкости для отходов;
  • эргономичность.

Эргономичность особенно важна, если предстоит поставить много заклепок. Неудобный, плохо ложащийся в руку инструмент приведет к быстрой утомляемости и снижению производительности.

Емкость для отходов обеспечит чистоту рабочего места, не потребуется собирать с пола отрезанные кончики заклепок.

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

  • Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
  • Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
  • Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
  • Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
  • Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п. В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент. Для этого применяются классические клепки.

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

  • 2,4 мм
  • 3 мм
  • 3,2 мм
  • 4 мм
  • 4,8 мм
  • 5 мм
  • 6 мм
  • 6,4 мм

Резьбовые заклепки также выпускают разных размеров:

  1. М3
  2. М4
  3. М6
  4. М8
  5. М10
  6. М12
  7. М14

Чем больше размер заклепки, тем выше ее стоимость, и соответственно крепче соединение.

Это интересно! Для изготовления заклепок используются такие материалы, как алюминий, нержавейка, латунь, медь и даже сталь.

Какие заклепочники бывают

Заклепочники для домашнего применения можно разделить на несколько категорий:

  1. Силовые. Инструмент приводится в действие нажатием на ручки, требует приложения физического усилия.

    Силовые заклепочники — самые простые и дешевые

  2. Электрические. Работают по нажатию курка, обладают большей производительностью. Использовать их можно дома и на даче.

    Минусом электрических заклепочников является зависимость от розетки

  3. Аккумуляторные. Такие модели выигрывают за счет повышенной мобильности, но при этом отличаются большой массой и высокой стоимостью.

    Аккумуляторный заклепочник требует регулярной подзарядки

  4. Пневматические. Устройства работают в паре с производительным компрессором, предоставляют высокую скорость и мощность.

    Пневматические заклепочники чаще применяют в большом строительстве

Для дома обычно покупают инструмент ручного типа. Если использовать девайс предстоит часто, можно приобрести автоматическую модель с аккумулятором.

Технические характеристики оборудования

Механизм заклепочника практически не отличается от его вида использования – профессиональный или любительский. В его конструкцию входят следующие составляющие:

  • основной корпус, который включает в себя ручку;
  • на конце корпуса находится специальная головка, необходимая для установки стержня (заклепки);
  • рычаг, выполненный в виде ручки с рычажным механизмом;
  • внутри конструкции находится сам механизм со втулкой, который производит сцепление заклёпки с материалами;
  • пружина.

Внешним видом данный инструмент может напомнить плоскогубцы с намеком на строительный пистолет.

Сцепление материалов производится за счет сжимания двух ручек между собой.

Какой заклёпочник выбрать

Есть несколько типов инструмента для соединения деталей с помощью заклепок. По способу использования энергии он бывает ручным, электрическим или пневматическим. Первый вариант востребован в быту и небольших мастерских в качестве вспомогательного устройства.

Второй и третий из-за высокой производительности и ощутимой стоимости больше подходит для поточного производства

В этой статье мы сосредоточим свое внимание на ручных моделях и их отличиях, связанных с конструктивными особенностями расходного материала

Для вытяжных или резьбовых заклепок

В современной технике максимальное распространение получили два вида заклепок: вытяжные и резьбовые. Чтобы не испытывать проблем с поиском расходного материала, опытные мастера приобретают инструмент, приспособленный для работы именно с ними.

Заклепочник для вытяжных заклепок

Принцип работы. Вытяжная заклепка состоит из полой гильзы с плоским упором с одной стороны и вставленного в нее стержня с небольшим расширением на конце. Выступающий наружу край стержня надежно захватывается цанговым держателем заклепочника. Гильза помещается до упора в совмещенные отверстия соединяемых деталей, после чего приводится в действие вытягивающий механизм инструмента.

Относительно мягкий металл полой детали заклепки сминается, при этом укорачиваясь и заполняя все свободное пространство в месте установки. Ставшая ненужной выступающая наружу часть отрывается при достижении определенного усилия.

Принцип работы заклёпочника для вытяжных заклепок.

Применение. Обычно заклепочный инструмент этого типа является универсальным. Его оснащают сменными головками, приспособленными под заклепки разного размера.

Сменные насадки различного размера.

Из-за высоких нагрузок основные элементы заклепочников изготавливают из легированных марок стали. Для ручных моделей большое значение имеет конструкция рычажного механизма, который тем мощней, чем выше диаметр расходного материала.

Приспособления данного типа применяются при создании неразъемных соединений разнородных плоских деталей или элементов конструкций, к которым неприменима сварка. Они дают преимущество при работе в неудобных местах или когда к месту соединения есть доступ только с одной стороны.

Заклепочник для резьбовых заклепок

Принцип работы. Резьбовая заклепка имеет вид полой трубки, один край которой развальцован с увеличением наружного диаметра, а на другом конце имеется внутренняя резьба. Металл центральной части втулки тонкий поэтому, если ввернуть в нее шпильку и потянуть ее на себя, он сомнется, надежно зафиксировав приспособление внутри предназначенного для него отверстия.

Принцип работы заклепочника для резьбовых заклепок.

Применение. Заклепочники этого типа имеют устройство для установки шпилек особой формы с разным диаметром резьбы и рычажный механизм для их втягивания. Они применяются, когда в тонкостенной детали необходимо сделать прочное резьбовое соединение для крепления к нему дополнительных элементов.

Как определиться с типом конструкции заклепочника

В зависимости от вида и интенсивности выполняемых работ выбирают клепочники разной конструкции. Производители предлагают ручной инструмент трех вариантов исполнения.

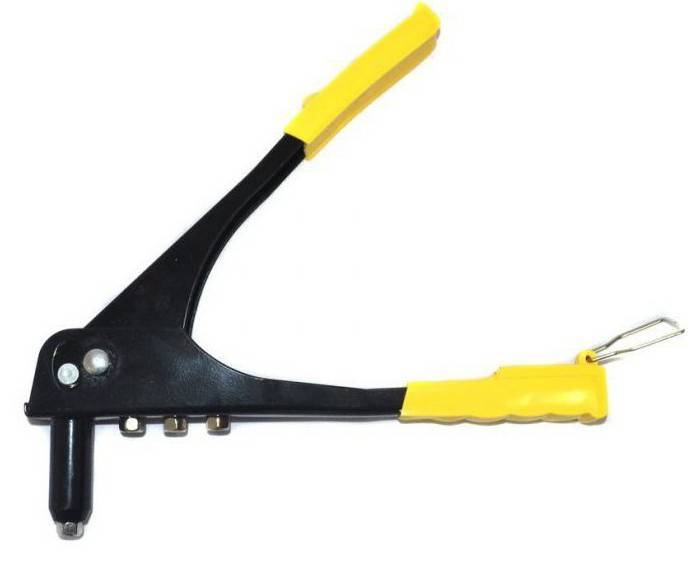

Одноручные заклёпочники кулисного типа

Этот инструмент предназначен для работы одной рукой. Вторая при этом освобождается для фиксации заготовки или безопасного зацепления оператора за опору в неудобном месте монтажа или на высоте. У такого клепальника рукоятки обычно расположены перпендикулярно оси вытяжного механизма. Одна из них является частью корпуса, а вторая играет роль подвижного рычага.

Создаваемого усилия достаточно для установки заклепок диаметром до 6,4 мм. Такие модели обычно содержат в своем составе устройство для аккуратного обрезания хвостовика.

Одноручный заклёпочник кулисного типа.

Двуручные заклёпочники

Двуручные заклепочники используют усилие обеих рук и внешне напоминают клещи. Они имеют большие рычаги с удобными рукоятками. Развиваемого усилия хватает на работу с заклепками диаметром до 14 мм.

Двуручные заклёпочникики.

Заклепочник ручной: как пользоваться

Пользоваться ручными инструментами несложно, для этого не нужно приобретать специальные навыки. Правильно приобретенный механизм сделает эту работу качественно и быстро. Цена при покупке инструмента не должна играть большую роль, главное, выбрать модель хорошего качества. Это позволит не беспокоиться о плотности соединения и о выходе инструмента из строя.

Нужно только правильно просверлить отверстия, чтобы диаметр в точности совпадал с диаметром самой заклепки. Саму работу заклепочника мы уже подробно описали выше. После работы останется лишь обработать обратную расплющенную сторону заклепки, то есть удалить кусачками образовавшиеся излишки.
