Виды крепежа и описание вариантов

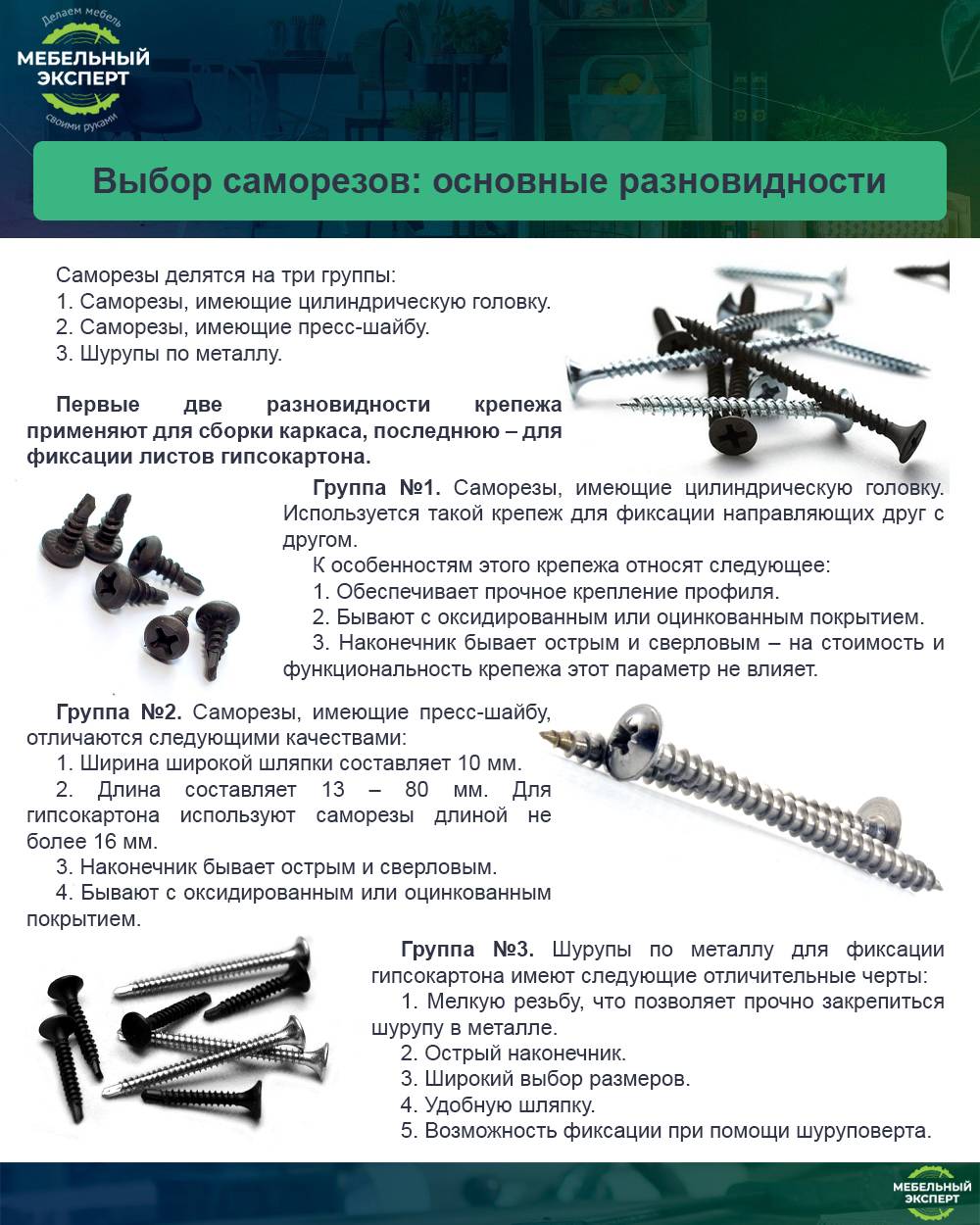

Весь крепеж можно условно разделить на 4 группы:
- Саморезы с цилиндрической головкой;
- Вариант с пресс-шайбой;
- Крепеж к металлу;
- Саморезы для монтажа листов к дереву.
Первые два типа применяются при сооружении металлического каркаса, вторые два для фиксации листов на конструкции. Разберем каждый вариант отдельно.
Вариант 1 — саморезы с цилиндрической головкой
Специалисты называют этот вариант «клопы» или «семечки» из-за того, что изделия очень мелкие. Основные особенности этой группы продукции таковы:

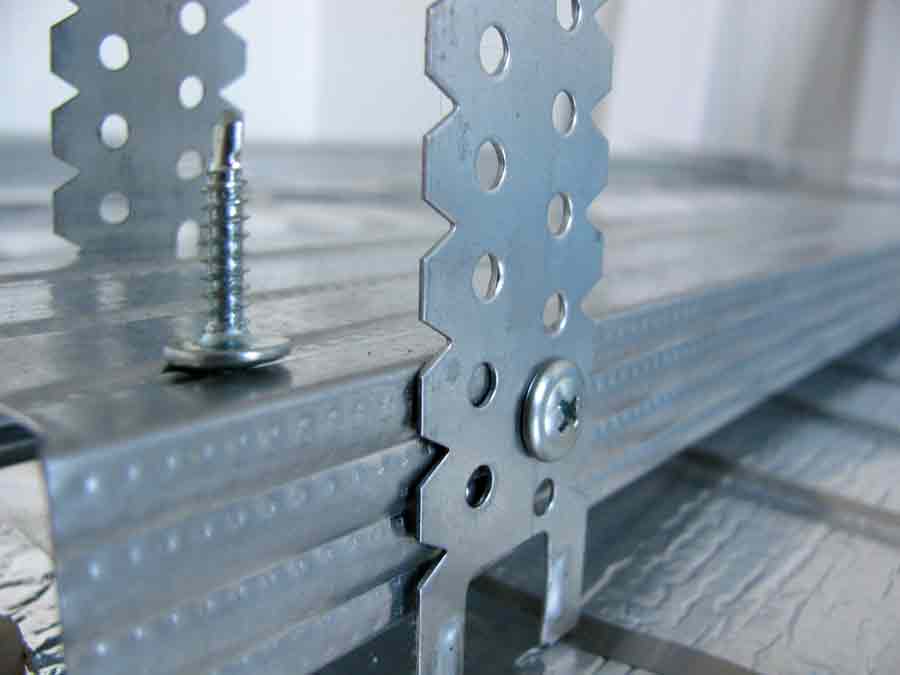

Вариант 2 — саморезы с пресс-шайбой
Такие саморезы для профиля для гипсокартона используются так же, как и клопы. Но у этого вида изделий есть целый ряд отличий:
| Иллюстрация | Описание |
 | Имеют широкую шляпку. Она намного ниже, чем у первого вида изделий и имеет большую ширину — 10 мм и более. Благодаря этому элемент плотно прижимается к поверхности и создает меньше помех при монтаже листов. |
 | Могут иметь длину от 13 до 80 мм. Но если использовать их как саморезы для профиля гипсокартона, то нет смысла вкручивать элементы большой длины, 13-16 мм вполне достаточно. |
 | Могут иметь как острый, так и сверловой наконечник. Как и в первом случае, я рекомендую использовать острый крепеж как более удобный и обеспечивающий высокую прочность. К тому же, изделия со сверлом дороже, поэтому вы понесете лишние затраты. |
 | Могут иметь оцинкованное и оксидированное покрытие. Чаще всего встречаются именно блестящие элементы, но если вам попался черный крепеж — ничего страшного, качество от этого не ухудшается. |
Какими саморезами крепить профиль для гипсокартона, решать вам. Отмечу лишь, что изделия с пресс-шайбой намного дороже клопов, а по надежности соединения особой разницы нет.
Ниже представлена таблица соотношения веса и количества, в ней есть оба варианта саморезов для каркаса. Она поможет вам провести расчеты точно, так как крепеж может продаваться как по весу, так и по количеству.
Зная соотношение веса и количества, вы без труда проведете все требуемые расчеты
Вариант 4 — саморезы для крепления гипсокартона в профиль
Теперь разберемся, какие саморезы нужны для профиля и гипсокартона. У этого вида изделий есть следующие особенности:
Вариант 4 — саморезы для дерева
Если вам нужно прикрепить гипрок к каркасу из деревянных брусков, то используется отдельный тип изделий, у него такие особенности:
Широкий шаг резьбы. Благодаря этому саморез легко входит в древесину и хорошо держится в ней. По этому признаку проще всего отличить шурупы по дереву от шурупов по металлу;
Широкий шаг резьбы упрощает вкручивание в дерево
Разные размеры. Как и у вышеописанного вида изделий, у этого типа может быть разная толщина — от 3,5 до 4,8 мм и длина — от 16 до 152 мм. Если вы проводите работы своими руками, то должны правильно выбирать длину. Чаще всего для стеновых листов используются шурупы 3,5х32 мм, а для потолочных 3,5х25 мм. Длина может быть и больше, если древесина рыхлая;
Вы без труда подберете оптимальную длину под любой объект
Невысокая стоимость. Этот вариант дешевле других аналогов, подходящих для дерева. При этом качество и надежность соответствуют всем установленным стандартам.
Свойства саморезов для ГВЛ
- Во-первых, самонарезающиеся изделия для ГВЛ обязательно будут изготовлены из стали в черном цвете, это их фирменный колер.
- Во-вторых, диаметр головки таких саморезов будет меньше, чем у аналогичных изделий, например, предназначенных для ГКЛ.
- В-третьих, саморезы для ГВЛ имеют конусообразную форму головки, придающую изделию зенкующие способности. При завинчивании такого самореза его зенкующая головка целиком утапливается в гипсоволокно, после чего соединяемая деталь затирается сухими смесями.
- В-четвертых, эти изделия оснащены двухзаходной резьбой: один виток резьбы находится чуть ниже, другой – чуть выше. Такое расположение витков исключает возможность самовыдавливания самореза из ГВЛ.
- В-пятых, шлиц у таких шурупов имеет крестообразную форму №2 (классификация Philips).
Кроме того, саморезы для ГВЛ отличаются от других своих «собратьев» качеством стали, поверхность которой оксидирована. Наконечник у стрежня острый, но не имеет сверла. Такие шурупы позволяют применять к ним автоматизированные инструменты типа шуруповертов. При этом бита (насадка) для шуруповерта на данный вид саморезов также оснащена маркировкой PH2 (классификация Philips). Саморезы для ГВЛ имеют на головке винта засечки для зенковки.
Как правильно закручивать саморез через гипсокартон?
Для крепления крепежных материалов к гипсокартону используют шуруповерт и несколько насадок
Очень важно правильная технология закручивания самореза. Необходимо вкручивать саморез на глубину, не превышающую 1 мм, чтобы не повредить картон и не испортить крепеж
Шуруповерт должен быть с установленным на нем ограничением. Если же саморез вошел дальше и материал испорчен необходимо аккуратно извлечь крепеж, зашпаклевать и выровнять поверхность не оставляя следов, а саморез закрутить заново отступив примерно 5 см от предыдущего ввинчивания.
Если крепление происходит к деревянной поверхности, то лучше взять саморез с крупной острой резьбой, которая обеспечивает плавное ввинчивание самореза в поверхность. Если соединение «гипсокартон — металл», применяют саморезы по металлу, которые имеют мелкую резьбу.
В конструкции из качественного гипсокартонного листа не должно быть слабых звеньев, которые могут отрицательно сказаться на ее эксплуатационных характеристиках и долговечности. Сказанное в полной мере относится к винтовому крепежу, имеющему в обиходе несколько названий. Тэксы, клопы, семечки и другие наименования — как правило, разновидности винтового крепежа по дереву и металлу. Какие нужны саморезы для профиля под гипсокартон?
Саморезы для профилей, какие лучше. Шурупы для сборки каркаса
Без прочного каркаса невозможно сделать надежную стену или потолок. Поэтому нужно рассмотреть и крепеж для сооружения конструкции. Используются специальные саморезы, которые в среде специалистов называются клопы или семечки.
Они имеют следующие особенности:
Определенный размер . Толщина может быть 3,5 или 3,9 мм, а длина — от 9 до 11 мм. Больше для тонкостенного профиля не нужно;
Саморезы для сборки металлического каркаса сильно отличаются от стандартных вариантов
Разные типы наконечников . Первый вариант — острые саморезы, они хорошо вкручиваются в профиль толщиной до 1 мм. Второй вариант — наконечник со сверлом, этот тип крепления лучше подходит для профиля толщиной от 1 мм. На тонких элементах его использовать нежелательно, он прокручивает большое отверстие и держится хуже, чем острый;
Саморезы для каркаса могут иметь острый и сверловой наконечник
- Разные типы покрытий . Наряду с уже знакомым нам оксидированным слоем черного цвета шурупы могут иметь и оцинкованную поверхность. Этот тип имеет серебристый цвет и по своим показателям близок к первому варианту. На мой взгляд, и то и другое решение имеют одинаковое качество, да и цена всегда одинакова;
- Наличие пресс-шайбы под шляпкой . На чертеже выше хорошо видно, что на нижней части шляпки у таких шурупов есть зазубрины, нанесенные против часовой стрелки. Они позволяют надежно зафиксировать саморез на поверхности, предотвращая его выкручивание;
- Стандартный шлиц . Закручивается этот крепеж той же насадкой, что и обычные саморезы — РН2. Это очень удобно и практично, вам не нужно запасаться разными видами оснастки для того, чтобы провести работу.
Стандартный шлиц РН2 обеспечивает простоту проведения работ
Разберем самые важные аспекты использования шурупов этого типа:
Разновидности саморезов для гипсокартона
Крепление саморезами ГКЛ осуществляется:
- к металлу;
- к дереву;
- к бетону.
Саморезы по металлу
Изделия для металла отличаются от тех, что предназначены для дерева, более частой резьбой. При монтаже гипсокартона к профилю, показатель толщины которого приближен к 2 мм, рекомендуется применять саморезы со сверлящим наконечником
В остальных случаях следует обратить внимание, что заострённая спираль на конце резьбы значительно упрощает процесс вкручивания
Саморезы изготавливаются:
- из стали;
- из латуни.
Если предполагается использование конструкции в сырых помещениях, применяются крепежи из латуни. Они имеют белый цвет. Можно использовать и стальные саморезы, но с нанесённым покрытием. Такие изделия бывают жёлтого или чёрного цвета, который свидетельствует о наличии оксидированного или фосфатированного напыления, защищающего от коррозии.
Самым практичным будет крестообразный шлиц, который поможет работать шуруповёртом, а в случае необходимости, такие саморезы можно будет докрутить отвёрткой.
Саморезы по дереву
Они имеют сходные характеристики. Отличием является, как уже указывалось, наличие более широкого шага резьбы. При выборе длины для саморезов по дереву нужно отдать предпочтение большим размерам. Все перечисленные саморезы подойдут для любого вида гипсокартона, как стенового так и арочного или потолочного.
Крепления для бетона
Саморезы для крепления гипсокартона к бетону идут в комплекте с дюбелями, которые в свою очередь вставляются в просверленную в бетоне дыру, а уж потом в них вкручивается саморез.
Отдельным видом можно считать специальный вид крепежей для гипсокартона, называемый «бабочка». Он нужен для крепления к гипсокартонной конструкции предметов, имеющих большой вес, таких, как мебель. Состоит этот вид крепежа из самореза, длиной 8-10 см и нейлоновой насадки. Она, в свою очередь, легко может войти в просверленной в ГКЛ отверстие, а при вкручивании складывается и обжимает лист с внутренней стороны, что создаёт жёсткость всей конструкции.
Особенности и принцип действия инструмента
По внешнему виду просекатель — это клещи или трубчатый рычажный ключ, которые используются при сборке оборудования. Две своеобразные губы составляют рабочие поверхности инструмента. На одной крепится пробойник, другая имеет углубление диаметром, соответствующим размеру режущего элемента и выполняет роль упора.
Принцип действия механизма состоит в следующем:
- Совмещаются соединяемые детали наложением одной на другую;
- Место соединения заводится между губками клещей;
- С усилием, резко ручки инструмента сводятся вместе.
Толщина соединяемых элементов варьироваться в пределах 0,55 – 1,5 мм, диаметр пробиваемого отверстия может колебаться от 2 до 5 мм, что зависит от комплектации инструмента пробойниками разных размеров. Приспособление служит для многоразового использования, при жестком креплении металлического профиля различной толщины.
Монтаж каркаса для ГКЛ применяется при:
- Строительстве новых перегородок в помещении;
- Обшивке гипсокартоном стен и потолка;
- Устройстве потолков из нескольких уровней;
- Создании декоративных ниш в помещении.
Соединение профилей ручным прошивочником
Устройство и виды приспособления
Элементы конструкции заклепочника
Прошивочник для создания каркаса под гипсокартон – это достаточно простое устройство, работающее без приложения большой физической силы. Из-за небольших размеров его относят к ручному виду инструмента.
Основные узлы конструкции:
- Скоба, состоящая из двух ножек с углублением;
- Подвижная ручка, связанная механически с пробойником и рычагом;
- Неподвижная ручка, прочно прикрепленная к скобе.
Прошивочник для металлических каркасов изготавливается трех опорных модификаций, представленных в таблице:
| Тип инструмента | Особенности |
Какой конкретно тип конструкции выбрать, завит от желания человека и толщины пробиваемого профиля, указанной на рукоятке, допустимой для этого устройства.
Популярные модели
Строительные магазины представляют широкий ассортимент заклепочников, которые отличаются по внешнему виду, толщине пробиваемого материала и диаметра отверстий. При этом процесс монтажа металлического каркаса может быть быстрее или медленнее.
Наиболее популярные марки инструментов представлены в таблице:
| Удобные рукоятки позволяют удерживать во время работы инструмент в одной руке. К тому же, цена приспособления ниже, чем других его видов. Используется такой тип чаще всего мастерами, выполняющими самостоятельный ремонт в доме. | |
| Это профессиональный рассекатель, у которого съемные рабочие элементы. Для изготовления инструмента обычно используются легкие и прочные сплавы. Применяется инструмент для монтажа сложного профиля, продолжительное время, в условиях периодических нагрузок. Прибор чаще всего применяют мастера-строители. |
| Конструкция включает многоступенчатость рычагов, которые передают механическое усиление рабочему элементу или пробойнику. Прибор отличается большими размерами и стоимостью, и используется на масштабных строительных площадках. Приобретать такой сложный инвентарь для себя не имеет смысла. |
| Марка оборудования | Особенности |
Просекатель sparta для металлического профиля под гипсокартон
Просекатель matrix под гипсокартон для металлического профиля
Самая ходовая длина крепежа
Для сборки конструкций из гипсокартона преимущественно применяют саморезы длиной до 200 и толщиной до 5 мм. В зависимости от того, с какой конкретно целью используется саморез, рекомендую запастись такими размерами:
- для набора каркаса из металла — маленькие, 9.5 мм, лучше со сверловым наконечником для быстроты и удобства работы;
- соединение листа с профилем — 25 мм, вид крепежа и наличие сверлового наконечника в зависимости от материала каркаса;
- при соединении каркаса с двумя слоями гипсокартона — 35-40 мм;
- для крепления между собой подвесов и направляющих — 45 мм.
Всё предусмотреть, конечно, не получится, нужно смотреть уже по месту, каких размеров не хватает.
Виды саморезов для крепления гипсокартона
Гипсокартонные листы могут фиксироваться разными материалами, в зависимости от сложности выполняемой конструкции. Виды саморезов чаще всего используют следующие:
- Саморезы ГКЛ по металлу.
- Саморезы для гипсокартона «Бабочка».
- Саморезы «клоп» или «блошки».
Каждый из этих крепежных элементов имеет свои особенности, а саморезы для гипсокартона имеют разные размеры, вариант крепления. Вопрос о том, какие саморезы нужны, можно решить, изучив характеристики каждого из них.
Саморезы ГКЛ металл
Такие элементы фиксации используются, когда происходит крепление гипсокартона к каркасу или на предварительно подготовленные стены. Саморез ГКЛ металл по праву можно именоваться универсальным крепежным элементом.
Чертеж с размерами самореза по металлу для гипсокартона
Используется саморез на этапе, когда требуется фиксация гипсокартонного листа на каркасе из металла. При этом толщина направляющих профилей не может составлять более чем 1 миллиметр.
Обратите внимание на видео: разновидности саморезов по металлу, особенности резьбы, советы по креплению листок ГКЛ
Саморез-бабочка
Когда обшивка из гипсокартона имеет финишный вид, иногда возникает необходимость закрепить на гипсокартон какие-либо предметы. Закрутить саморез в гипсокартон, когда конструкция уже имеет завершенный вид – неразумно и неудобно. Именно в ситуации, когда прямо на стену или потолок нужно повесить картины, телевизор, карниз, лампы, бра, полочки, идеальным креплением станет фиксация предметов на саморезы-бабочки
Важно учитывать, что гипсокартон довольно хрупкий материал, поэтому не нужно перегружать его различными аксессуарами и другими тяжестями
Смотрите в видео: подробный мастер-класс крепления в гипсокартон самореза-бабочка.
Особенности использования
Вкручивают саморез бабочку, просверливая в потолке или стене отверстие, размеры которого в диаметре должны совпадать с толщиной дюбеля. Размер углубления должен быть на 5 миллиметров больше, чем длина саморезов бабочек;
Этапы вкручивания самореза-бабочка
Расход саморезов на 1 кв
м гипсокартона рассчитывается в зависимости от веса прикрепляемых конструкций на поверхность;
Важно в расчетах учесть, что перед тем, как крепить к гипсокартону саморезы-бабочки, необходимо знать их размер. Длина составляет 10 миллиметров
Толщина крепежа 8-10 миллиметров
Это стандартные размеры крепежного элемента;
Тем не менее, если нужно закрепить на поверхности тяжелый предмет, можно вкрутить саморез-бабочку нестандартных размеров;
Стоит обратить внимание — вот на что. На саморезах бабочках есть лепестки, которые фиксируются на внутренней стороне ГКЛ, а специальные бортики не дают саморезу прокручиваться, что образует надежный элемент для подвески требуемых предметов на стену.
Саморезы «клоп» или «блошки»
В вопросе о том, какими саморезами крепить гипсокартон, часто ставка делается на «клопы» или «блошки».
Внешний вид саморезов «клопы», нижний имеет наконечник-сверло
Особенности использования
- Закрутить саморез в гипсокартон можно с помощью крестообразной отвертки. Такими крепежными элементами можно работать с металлом каркаса, толщина которого не превышает 0,9 миллиметров;
- саморезы для крепления гипсокартона (клопы) следует использовать исключительно на ровной, предварительно очищенной поверхности;
- такие саморезы следует использовать исключительно для фиксации направляющих металлических профилей. Не стоит их закреплять на местах, поверх которых будет крепиться лист гипсокартона.
Видео о том, как применять саморезы типа «клоп», хитрости монтажа.
Подсчет нужного количества метизов
Есть несколько способов рассчитать необходимое количество метизов:
- Нарисовать подробную схему каркаса, а затем подсчитать количество саморезов для его сборки и для крепления ГКЛ.
- Воспользоваться таблицами по методике «Кнауф»: в них дается расход всех комплектующих на 1 м2 гипсокартонного покрытия.
- Использовать онлайн-калькулятор.
Таблица примерного расхода метизов для облицовки стены в один слой:
| Наименование | Количество на 1 кв. м |
| Дюбель-гвозди | 1,6 |
| Саморезы для соединения профилей | 2,7 |
| Саморезы для крепления ГКЛ | 17 |
Для перегородки с креплением гипсокартона в 1 слой:
| Наименование | Количество на 1 кв. м |
| Саморезы для ГКЛ | 34 |
| Дюбель-гвозди | 1,6 |
Для подвесного потолка:
| Наименование | Количество на 1 кв. м |
| Шуруп LN 3,5 х 9 мм | 1,4 |
| Саморезы для ГКЛ | 23 |
| Дюбель для крепления профилей ПН 28/27 | 0,7 |
| Дюбель анкерный | 0,7 |
В мире саморезов
Саморез для гипсокартона встречается самый разный.
Занимаясь строительством, я неоднократно ездил на закупки. Проходя мимо рядов с метизами, я «редко долетал до середины Днепра», ибо их количество и разнообразие поражало воображение. В конце концов пришлось разобраться, и теперь считаю своим долгом поделиться этими знаниями с вами, дорогие читатели.
Саморезы для крепления гипсокартона на полке магазина.
Особенности
Начну издалека:
Саморез – это усовершенствованный шуруп, который не требует предварительного засверливания. Я бы сказал, что это гибрид сверла и шурупа. Он сам сверлит, сам нарезает резьбу, сам притягивает соединяемые детали. Экономия сил и времени налицо.
Хотите знать, как закрепить ламинат без засверливания – используйте саморезы.
Шуруп — чаще всего служит для соединения дерева. Им можно крепить самые разные материалы: металл, дерево, дерево и металл, бетон, кирпич, пластик, гипс, фанеру и т.д. Это универсальный и удобный крепежный элемент, без которого сложно представить современное строительство.
Саморез для гипсокартона и металла – пожалуйста.
Наконец, для работы с саморезами в 99% случаев используют электрические шуруповерты, что не только облегчает, но и значительно ускоряет работу. В результате повышается производительность труда.
Саморез в гипсокартоне за несколько секунд: забудьте про отвертку.
Разновидности
Разберемся, чем отличаются метизы для гипсокартона.
Я упоминал о разнообразии метизов. Пришло время внести ясность и разобраться в этом вопросе. Если применить классификацию, то никаких трудностей мы не встретим.
Саморежущие шурупы отличаются по материалу изготовления:
- Сталь с высоким содержанием углерода.
- Сталь, устойчивая к воздействию агрессивных химикатов и воды – нержавейка, легированная сталь.
Отличия по типу резьбы:
- Частонанесенная резьба.
- Редконанесенная резьба.
Частота резьбы подскажет, как выбрать изделие.
Отличия по типу нанесенного покрытия:
- Покрытые фосфатами.
- Покрытые оксидами.
- Без покрытий.
- Оцинкованные.
Саморез ГКЛ — металл с оксидным покрытием.
Различные наконечники:
- Заостренные.
- Сверлообразные.
Клопы для гипсокартона (нижний имеет наконечник-сверло).
По назначению:
- Для монтажа конструкций из ГКЛ и ГВЛ.
Использование в работах с ГКЛ.
- Для кровельных работ и крепления профлиста.
Во время монтажа кровли.
- Для работ с деревом.
Монтаж фанеры на пол.
- Оконные метизы.
Установка ПВХ-окон.
- Изделия для работы по металлу.
Соединение металлических деталей.
- Для бетона и кирпича.
Крепление доски к кирпичу.
Расход саморезов на лист гипсокартона. Шаг и количество саморезов для гипсокартона
При проведении работ с гипсокартонными листами (ГКЛ) и их усиленным аналогом – гипсоволокнистыми листами ГВЛ – монтаж ведется с помощью саморезов. Обычно возникает вопрос, на каком расстоянии друг от друга их надо располагать, чтобы гарантировать надежность крепления, и сколько саморезов на лист гипсокартона понадобится.
Каким должен быть шаг саморезов при креплении гипсокартона
Шаг между самонарезающими шурупами имеет обязательный максимум, который не следует превышать. Его величина определяется типом рабочей конструкции.
Облицовки и перегородки
При облицовке стен крепление осуществляется к стоечным профилям, саморезы должны идти со следующим максимальным значением шага (в мм):
- Обшивка в один слой – 250
- Обшивка в два слоя – 750 для внутреннего слоя и 250 для наружного
При возведении однослойных и двухслойных перегородок шаг саморезов для крепления гипсокартона точно такой же. У трехслойного варианта он составляет 750 мм для внутреннего слоя, 500 для промежуточного и 250 для наружного.
Крепеж на стыках обязательно следует располагать со взаимным смещением по вертикали не менее чем на 10 мм.
Полы
Сухая стяжка монтируется из уже готовых элементов пола либо из стандартных или малоформатных гипсоволокнистых листов. В первом случае саморезы крепятся по периметру на фальцевых стыках. Во втором случае монтаж ведут в два слоя со сдвигом стыков верхних листов относительно нижних и по мере укладки соединяют крепежом в несколько рядов по всей площади. В обоих вариантах шурупы идут с шагом не более 300 мм.
Потолки
Гипсокартон крепится к поперечным несущим профилям, саморезы идут с шагом не более 170 мм.
Чтобы избежать повреждения материала, всегда требуется соблюдать необходимый минимальный отступ от места вкручивания до кромки (в мм):
- Продольная кромка (оклеенная картоном) –10
- Торцевая кромка (обрезанная) – 15
Деформированные или неправильно размещенные самонарезающие шурупы удаляют, новые нужно вкручивать не менее чем в 50 мм от предыдущего места крепления.
Как подсчитать количество саморезов для гипсокартона
В зависимости от вида работ расход саморезов на 1м2гипсокартона также может отличаться. Данные о том, сколько именно крепежа нужно для монтажа м2той или иной конструкции, сведены в приведенную ниже общую таблицу.
Норма расхода саморезов
Просекатель – альтернатива шурупам
Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов “клопов”. Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить шуруп. Эта проблема была решена с появлением просекателя.
Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.
При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.
- быстрота скрепления;
- не требует электроэнергии;
- отсутствие выступов в местах крепления.
- прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
- на рынке много некачественных подделок, которые быстро выходят из строя.
