Сопряжение с основным домом
Сопряжение каркасной пристройки с основным домом
Вне зависимости от качества фундамента из-за разницы в величине нагрузки, которую оказывают на грунт коттедж и пристройка, всё равно остаётся вероятность того, что со временем произойдут подвижки их относительно друг друга. По этой причине специалисты крайне не рекомендуют жёсткий тип примыкания пристройки к старому дому, целесообразнее использовать примыкание, схожее по принципу на соединение типа «паз-гребень». Для его устройства на стену капитального строения нужно закрепить два бруса, а между ними установить вертикальный брус, являющийся элементом каркасной стены пристройки. Такой тип примыкания обеспечит нивелирование взаимных подвижек. Конечно, можно использовать вместо дерева металлический каркас, тогда все закладные элементы также будут металлические. Либо необходимо использовать шарнирную связь на болтах.
Однако сопряжение пристройки не ограничивается одними лишь стенами, две кровли тоже важно правильно соединить. Для этого стропила одним концом нужно состыковать с верхней обвязкой каркаса, а другим — скрепить со стропильной системой кровли старого дома
Обрешётка же под крышу монтируется таким образом, чтобы стык старой и новой кровли оказался между элементами обрешётки.
В качестве кровельного материала необходимо использовать только тот, который обладает некоторой степенью гибкости, например, мягкая черепица или профнастил с высотой волны не более 10 мм. А вот шифер или керамическая черепица для этих целей уже не подойдут.
Виды стропильных систем
Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:
- Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.
- Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.
Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.
Как сделать фундамент под пристройку к дому — пошаговая схема
Шаг 1: Выбор основания
Новый фундамент должен полностью соответствовать типу прежней основы. Кроме того, учитывается нагрузка и тип почвы. Например, если речь идет о массивной пристройке к кирпичному дому, то необходимо закладывать ленточный либо делать свайную основу. А вот если дополнительное помещение примыкает к деревянному жилью, тогда возможно обойтись и более дешевым столбчатым вариантом.
Шаг 2: Расчеты
Независимо от того, отдадите вы предпочтение жесткому типу соединения либо отдельной основе, глубина и ширина, а также размеры столбов основания, если таковые имеются, должны быть такими же, как и у фундамента дома. Определиться с этими параметрами довольно просто. Необходимо выкопать рядом со стеной жилья яму и измерить размеры основания. Если с тем, как измерить глубину конструкции, вопросов возникнуть не должно, то чтобы измерить ширину, следует взять прут, согнуть один его край на 90° и просунуть в горизонтальном положении под фундамент. Затем поворачиваем прут до тех пор, пока его загнутая часть не упрется с обратной стороны. После этого нужно сделать отметку на прутке и вытащить. Измерив расстояние от крюка до отметки, мы узнаем ширину.
Шаг 3: Подготовительные работы
Прежде чем заливать фундамент для пристройки, необходимо провести подготовительные работы. Если решили отдать предпочтение жесткому соединению, то выкапываем траншею заданных размеров и просверливаем в уже имеющемся основании отверстия. Причем их диаметр должен превышать толщину арматуры. Также следует подготовить и металлические прутья. Необходимо сделать на их торце продольную прорезь и вставить в нее специальный расклинивающий вкладыш.
Шаг 4: Формирование каркаса
Вбиваем арматуру с клиньями в подготовленные отверстия. Количество прутьев берется из расчета 20 штук на квадрат. Таким образом формируется каркас будущего основания. Чтобы обеспечить надежное соединение следующих частей, необходимо оставить края арматуры длиной около 300 мм, которые впоследствии нужно будет сварить.
Шаг 5: Монтаж опалубки
Теперь понадобятся широкие деревянные доски. Формируем опалубку заданных размеров. Надежно фиксируем ее стенки посредством подпорок, земли, шлакоблока и т. д. Можно закрыть внутреннюю часть опалубки полиэтиленом. Последнее особенно актуально, если заливаете только часть фундамента и вам придется использовать эти доски повторно.
Шаг 6: Заливка раствора
Подготавливаем смесь из цемента песка, щебня и воды
Очень важно правильно соблюдать пропорции. Например, для М300 можно взять 10 кг цемента, 30 кг песка, 40 кг щебня, хорошенько все перемешать и залить 40 литрами воды
Если бетон получился слишком плотный, то следует разбавить его жидкостью, но только добавляйте ее небольшими частями, чтобы не испортить раствор. Заливаем бетон в опалубку и ждем несколько дней, пока он полностью не затвердеет. Периодически увлажняем, иначе могут появиться трещины.
Шаг 7: Формирование столбчатого фундамента
Делать такое основание актуально, когда облегченная пристройка примыкает к деревянному дому. Просверливаем скважины так, чтобы они были ниже уровня промерзания грунта. Формируем песчаную подушку и устанавливаем арматуру из стекловолокна. Этот материал обладает прекрасными свойствами и не нуждается в дополнительной обработке гидроизоляционными составами. Также формируется опалубка заданных размеров и заливается бетоном. Этот фундамент для пристройки наиболее прост в исполнении, и всем по силам создать его своими руками.
Шаг 8: Возведение отдельного фундамента
А вот когда этажность основного и примыкающего жилья различная, то следует делать отдельный фундамент в непосредственной близости с прежним. Расстояние между двумя основами составляет от 2 до 5 см, в зависимости от этажности нового помещения. Чем оно будет выше, тем шире подбирается шов. Заполняем этот промежуток теплоизоляционными материалами либо паклей. Затем к стене жилья крепится специальная декоративная накладка
При этом очень важно правильно разметить основание. Для этого натягиваем шнур на колышки по периметру будущей площадки и проверяем, равны ли диагонали
Если на участке преобладает пучинистый тип грунта, то пол пристройки нужно делать так, чтобы он находился не ниже настила основного жилья на величину возможных деформаций.
Обустройство фундамента для пристройки к кирпичному дому
В большинстве случаев дополнительную площадь около кирпичного дома возводят из того же материала, то есть кирпича. Значит, основание для такой постройки должно выдерживать значительный вес возводимой конструкции. Такими свойствами обладает ленточная железобетонная конструкция. Это надежное и прочное основание имеет большую популярность в частном домостроении. Выполняется в виде монолитной ленты, а все работы можно сделать своими руками.
Процесс обустройства ленточного основания для пристройки к кирпичному дому выглядит следующим образом:
После проведения разметки участка под пристройку переходят к земляным работам
При этом важно правильно заглубить основание, учитывая, что подошва фундамента должна залегать ниже границы промерзания грунта. Кроме того она не может располагаться выше или ниже, чем фундамент основного дома
Примерно одинаковой должна быть и толщина оснований. Поэтому ширину траншеи для дополнительного фундамента нужно делать шире на 20-25 см для установки опалубочной системы. Копать траншею можно с помощью строительной техники, но экономнее и проще сделать это ручным способом, пользуясь лопатой. Дно траншеи тщательно выравнивают и утрамбовывают.
Затем выкопанную траншею по всему периметру засыпают небольшим слоем песка, увлажняют его и уплотняют. При необходимости увлажнение выполняют еще раз, после этого песок снова трамбуют. Плотный песчаный слой засыпают гравием или мелкофракционной щебенкой, которую также хорошо трамбуют. В результате получается своеобразная подушка, которая в некоторой степени компенсирует сезонное движение грунта.
В траншею устанавливают опалубку, изготовленную из досок. Материал сколачивают, скрепляя поперечными брусками. Выставляют сколоченные щиты по обеим сторонам траншеи. Между ними устанавливают распорки одинаковой длины, которые поддерживают щиты и обеспечивают одинаковую толщину фундамента. Опалубка должна возвышаться над уровнем почвы. Обязательно необходимо проверить вертикальность опалубки. Это выполняется с помощью отвеса или строительного уровня.
Вся конструкция усиливается армирующим каркасом. Для этого 4 или 6 прутьев арматуры соединяют перемычками, выдерживая определенный шаг. На этом же этапе выполняется жесткая привязка к основному фундаменту. Для этого в уже существующем основании сверлят отверстия и закрепляют в них прутья арматуры. В дальнейшем эти прутья соединяют с армирующим каркасом дополнительного основания методом сварки.
Вся конструкция заливается бетонным раствором, который можно заказать на заводе железобетонных изделий. Готовый бетон доставляют на участок специализированным транспортом непосредственно перед заливкой фундамента. Бетон заводского изготовления имеет высокое качество, однако такой вариант стоит довольно дорого. Приготовление бетонного раствора своими руками обойдется дешевле, но для этого придется приложить немало усилий. В домашних условиях готовится бетон следующим образом: берут 1 часть цемента марки М400, 3 части крупнозернистого песка и 5 частей мелкофракционной щебенки. Все компоненты перемешивают, а в полученную смесь добавляют воду. Вода добавляется постепенно небольшими порциями. Готовый раствор должен иметь консистенцию густой сметаны.
Заливая бетон в траншею, нужно тщательно его трамбовать. Простые действия по уплотнению выполняются с помощью обрезка арматуры, которым протыкают залитую смесь. Однако больший эффект достигается при использовании глубинного вибратора.
Поверхность залитого фундамента выравнивают с помощью мастерка или шпателя. Горизонтальность основания проверяется строительным уровнем. Чтобы избежать растрескивания фундамента, необходимо постоянно увлажнять поверхность.
Стыковка крыши пристройки и крыши дома
Сращивание крыш основного здания с пристройкой является наиболее надёжным способом защиты конструкции от протечек. Для этого пристройка должна иметь надёжное основание, не поддающееся усадке. Как правило, это ленточный или плитный фундамент, который является продолжением конструкции несущего основания главного здания. Так же стены пристройки соединяют со стенами основного сооружения при помощи анкеров. Так пристройка и здание соединяются в единую конструкцию. Стыковка крыш представляет собой наиболее трудоёмкий и дорогостоящий процесс, требующий частичной разборки кровли основного здания.
Когда стропильный каркас пристройки готов можно состыковать его с крышей дома, соединив в единое целое.
ФОТО: YouTube.comКаркас крыши гаража и обшитая OSB крыша дома
| Иллюстрация | Описание действия |

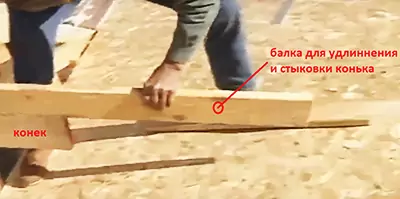

 ФОТО: YouTube.com | Удлиняем конёк крыши гаража. Для этого используем балку того же сечения, что и конёк. Выдвигаем её до тех пор, пока она не упрётся в плоскость крыши дома |

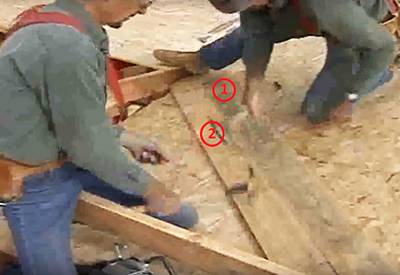

 ФОТО: YouTube.com | Отмечаем линии отреза возле конька и ската |
 ФОТО: YouTube.com | Крепим при помощи гвоздей и шурупов в указанных местах |
 ФОТО: YouTube.com | При помощи окрашенного шнура с обеих сторон конька отмечаем линию, где будет проходить ендова |
 ФОТО: YouTube.com | Прибиваем две доски, на которые будут опираться дополнительные стропила |

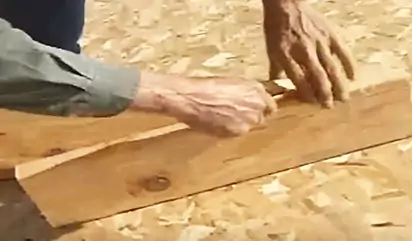

 ФОТО: YouTube.com | Делаем шаблон стропила: 1 – угол ската крыши, 2 – прямой угол пятки, опирающейся на конёк |
 ФОТО: YouTube.com | Измеряем длину стропил от конька до опорной доски |
 ФОТО: YouTube.com | При помощи шаблона отмечаем нужные углы и обрезаем стропила |
 ФОТО: YouTube.com | Следует помнить, что при обрезке стропила, опирающегося на скат крыши, угол наклона пилы нужно выставить на величину, соответствующую углу ската основной крыши |
 ФОТО: YouTube.com | Аналогичным образом обрезаются и крепятся все дополнительные стропила |
 ФОТО: YouTube.com | Укладываем лист ОСБ на стропила и сдвигаем его так, чтобы угол упёрся в скат крыши дома. Затем отмеряем расстояние по коньку крыши гаража от дома до края листа |
 ФОТО: YouTube.com | Переносим размер на лист, отмеряя его от угла, установленного на скат дома. Затем соединяем полученную точку и угол на коньке и обрезаем |
 ФОТО: YouTube.com | Крепим лист, ту же операцию проделываем с другим скатом |
Две крыши соединены в одну конструкцию и готовы к укладке кровельного материала. Стык защищается стандартной ендовой.
Более подробно о соединении кровельных конструкций дома и пристройки можно узнать из видео:
Watch this video on YouTube
Watch this video on YouTube
Как сделать крышу дома после строительства пристройки
Нас спрашивают: З дравствуйте, подскажите, пожалуйста, как лучше поступить с крышей.
Дом деревянный 1960 года 7 на 10 м. Сделали блочную пристройку 3 на 10 м. Летом полностью заменили фундамент на новый (ленточный фундамент с арматурой). Теперь встал вопрос с крышей.
Хотели одну часть крыши оставить и от конька положить новые стропилы. Старые стропилы размером 16 на 10, балки 16 на 20, шаг 140, высота фронтона — 3,30. Получаются стропилы 5,33 и 7,70. Крышу в любом случае будем разбирать, чтобы поднять высоту потолков. Поскольку часть крыши мы хотели оставить, возникают несколько вопросов:
1. Если использовать старые стропила на одной части крыши, нужно ли собирать старую (целиком) от конька укладывать новые стропила или к старым стропилам присоединить новые и поставить их на стойки?
2. Если вторую часть старой крыши убирать, делать стоечки, то какие по размеру заказывать стропила и балки? Ведь нагрузка увеличивается, придется стыковать стропила. Хотя нам сказали заказывать 7 на 15 стропила и такие же балки, что даже меньше, чем у нас, при таком шаге.
Какие могут быть варианты в нашем случае?
Мы отвечаем: Ж аль, что вы не приложили к вопросу хотя бы парочку фотографий, было бы проще представить ситуацию. Но попробуем и без них.
Насколько я понял задача в том, как лучше сделать крышу дома, после строительства пристройки, причем максимально используя существующие стропила.
При этом в доме предполагается поднимать потолки, а значит поднимать балки чердачного перекрытия, и видимо подводить новые венцы.
Начать с того, что размер сечения стропил 100х160 мм по прочности имеет значительный запас. Размеров сечения стропил 70х150 так же более чем достаточно.
Брусьев 70х150 вполне достаточно и в качестве балок над пристройкой. А вот для основного дома, мы бы рекомендовали оставить — 160х200 мм. Во-первых, по чердаку нужно будет пусть изредка ходить и лишняя жесткость перекрытию не помешает, а во-вторых, на перспективу будет возможность устроить мансарду. Притом, что разница в цене невелика.
Теперь про методики сборки. Дом достаточно старый, поэтому мы бы рекомендовали полностью разобрать стропильные конструкции, тщательно проверить на поражение гнилью, насекомыми. Перебрать и рассортировать.
Затем прикинуть потребность, наличие годного материала, а разницу докупить. Состыковать старые стропила с брусом нового сечения проблем не составит.
Варианты крыши могут быть разные. Основные приведены на рис. 1. Можно, к примеру, скат делать не сплошным, а ломаным. Над пристройкой сделать меньше уклон и чердак низкий или даже вообще непроходной. Это позволит несколько уменьшить общую высоту конька.
Как сделать крышу дома после строительства пристройки
Если стропила по длинной стороне ската будут составными. Стойки под них, причем в месте стыка, вполне целесообразны. Сложность работ возрастет не сильно, да и материалы особо не добавит. Тем более, наверняка обрезков будет немало, вот они на стойки и пойдут. Получите жесткую и надежную конструкцию.
При наличии стоек, то, что нагрузка возрастет, уже не принципиально, все равно прочность всей конструкции будет заведомо избыточна.
Вариант доработки крыши к пристройке, с минимальной разборкой старой кровли
Спасибо, все хорошо объяснили. только мы хотели уточнить, хватит ли стропил с сечением 70 на 150 при шаге 140см?Ведь она будет длиной 7,4 метра и стыковаться на стойке.Нам говорили, что такие стропилы на шаг в 80см. Крышу хотим крыть шифером, двухскатную с разными скатами.Мы думали уменьшить стропильный шаг, но тогда нужны 7 метровые балки докупать,а у нас только 6 метровые или толще заказывать стропилы. Или такого сечения стропилы вполне хватит?
Спасибо за калькулятор. Он выдал минимальное сечение стропил 100 на 275 (Беларусь, Гродненская область,регион снеговой нагрузки — 3(160 кгм2, ветровой нагрузки — 1(23мс) ). То есть подводя итоги, брусьев 70х150 вполне достаточно в качестве балок над пристройкой.Для основного дома, оставить — 160х200 мм.Под стропилы ставить опоры. Стропилы с шагом 140 см и сечением 75 на 220 — 100 на 275 под шифер.
Да, где-то так. Калькулятор держите «под рукой», скажем, в продаже окажется брус чуть больше или меньше, еще как-то ситуации изменится, можно будет разные варианты еще попробовать. Принцип «семь раз отмерь» лишним не бывает.
Шаг 3. Монтаж стропильной системы
Позаботьтесь так и также о запасе прочности. Дело в том, что стропила пристройки способны прогнуться под тяжестью снега, который не только попадает на самую крышу в обычный снежный зимний день, но и способен лавинообразно сходить с основной крыши дома.
Поэтому запас прочности здесь должен быть в полтора-два раза больше, чем был при строительстве вашей крыши. Вот пример строительства двускатной крыши таких пристроек:
И куда объемнее и органичнее выглядит вальмовая крыша пристройки, которая огибает дом:
Хороша вальмовая крыша и в самостоятельном исполнении, особенно, когда речь идет о пристроенной веранде дома:
Пристройка к дому из пеноблоков
Рассмотрим одну из востребованных технологий устройства пристройки к дому своими руками – стены из пеноблоков на ленточном фундаменте.
- Проверяем верхнюю часть «ленты» фундамента на соответствие горизонтальному уровню. Если при устройстве фундамента была допущено отклонение по горизонту, не отчаивайтесь – все поправимо, хоть и потребуются дополнительные «движения».
На заметку!Если отклонение составляет менее 2 см., то аннулируем его изменением толщины горизонтального шва при укладке первого ряда блоков. При несоответствии горизонтальному уровню более чем в 2 см. по верхней части бетона делаем стяжку.
На поверхность фундамента устраиваем гидроизоляцию. Тип изоляции выбирать вам, мы лишь можем посоветовать проверенную временем и поколениями застройщиков рулонную изоляцию – рубероид. Положительная черта этого материала – не надо ждать высыхания и схватывания. Достаточно расстелить рубероид по ленте фундамента, придавить кирпичиками, чтобы не сдуло и можно начинать работу.
Кладку стены начинаем с устройства углов. Как заводить углы «на пальцах» не объяснишь
Важно одно – угол должен быть строго вертикальный и выдерживать 90 ° в основании. Тому, кто имеет понятие о «кирпичной» кладке с ее перевязкой, штробами, тычками и ложками, не составит труда устроить угол
Для человека далекого от всего этого, но готового сделать пристройку к дому своими руками, желательно получить консультацию у специалиста. Для небольшой пристройки поднимать углы на всю высоту нет необходимости – достаточно устраивать 3-4 ряда каждого, затем закладывать промежуток между ними, равномерно распределяя нагрузку на фундамент.
Предварительно, еще до устройства углов, разложите блоки по фундаменту «на сухую», рассчитайте их количество в ряду – это избавит от необходимости укладывать половинки или еще меньшие куски блоков в самых неподходящих для этого местах конструкции стены – под дверными и оконными перемычками, на углах. В противном случае возможно нарушение перевязки, как следствие, ослабление всей конструкции.
Первый ряд укладываем на цементный раствор, все последующие на специальную клеевую смесь. Достоинства клеевой смеси в том, что ее пластичность позволяет получить горизонтальный шов толщиной менее 1 см. Цементный раствор не такой пластичный, но, как нельзя лучше подходит для выравнивания первого ряда.
Повторяем процесс укладки блоков до достижения необходимой высоты.
Для дополнительного укрепления конструкции в кладку через каждые 4-5 рядом заводим арматуру. Для этого делаем продольную канавку по всему ряду, включая углы, укладываем в нее арматурный прут, перекрываем следующим рядом блоков. Теперь арматура находится внутри кладки, связывает всю конструкцию, придает дополнительную прочность.
По последнему ряду всего периметра устраиваем монолитный железобетонный пояс. Для отдельно стоящих зданий из пеноблоков, устройство пояса, в некоторых случаях не одного, обязательное условие. Для небольшой пристройки, при условии качественного фундамента, устройство монолитного пояса необязательно, но желательно.
Перекрытие и кровля
Верхний ряд газобетонных блоков представляет собой армпояс, принимающий нагрузку от перекрытия и крыши. Это требование СНиП, обеспечивающее надежную и безопасную опору для плиты или балок перекрытия. Армпояс — это замкнутый ряд U-образных газоблоков, образующих сплошной лоток. В него устанавливают арматурный каркас и заливают под край бетоном. Когда он застынет, образуется прочный ряд комбинированного материала с высокими несущими способностями. На него можно укладывать плиты перекрытия, или устанавливать балки для сборки деревянной плоскости. Укладка перекрытия на газобетон без армпояса запрещена — это грозит обрушением пристройки.
Как правило, для пристроек используют плоскую односкатную крышу. Такой выбор обусловлен необходимостью организованного отведения дождевой воды в сторону от дома. Кроме того, надо обеспечить сход снега в противоположную от дома сторону, чтобы не накапливать тяжелые глыбы льда и снега на крыше.
Стропильная система строится с опорой на стену дома. Рекомендуется использовать специальные салазки, чтобы не создавать жесткой связки между кровельным материалом пристройки и дома. Систему водостока надо построить так, чтобы влага не проникала в кровельный разрыв и уходила по специальным желобам в вертикальные элементы водосточной системы.
Выбор кровельного материала — прерогатива владельца. Рекомендуется использовать одинаковую кровлю и для пристройки, и для дома. Это позволит создать гармоничное строение, которое выглядит единым зданием, а не двумя отдельными сооружениями — основным домом и пристройкой.
Главные ошибки во время строительства крыши пристройки
Неопытные застройщики не уделяют должного внимания соблюдению строительных норм и правил, считают, что пристройка – самый простой объект, ничего сложного собой не представляет. Как следствие не только появляются протечки на крыше, но и нарушается устойчивость всего строения
На что следует обращать внимание?
Фундамент
Если к фундаменту дома относятся с должным вниманием, то пристройку могут поставить чуть ли не на камнях. Аргументация – пристройка легкая, нагрузки на фундамент небольшие, настоящий фундамент не нужен
Это большое заблуждение, слабый фундамент становится причиной колебания пристройки и фасадных стен дома. Из-за таких колебаний между крышей пристройки и основным зданием неизбежно появляются трещины, сквозь них попадает вода и снег. Полностью избавиться от трещин почти невозможно, придется ежегодно заниматься текущими ремонтами для устранения протечек.
Фундамент для пристройки к дому
Стены
До сих пор некоторые строители рекомендуют связывать между собой стены пристройки и дома. Выполняется это несколькими способами.
- Для кирпичей в фасадной стене проделываются ниши глубиной полкирпича.
- Если пристройка из бетонных блоков, то через каждые три ряда они фиксируются кусками арматуры.
- Деревянные стены стягиваются скобами или металлическими уголками.
Пример стыковки стен пристройки из сруба со стенами деревянного дома
Эти мероприятия могут только немного увеличить устойчивость пристройки. Но, как уже упоминалось выше, только прочный фундамент полностью гарантирует неподвижность конструкции и герметичность кровли.
Крыша
Для пристроек применяют два типа крыш.
| Тип крыши на пристройке | Краткое описание технических и эксплуатационных характеристик |
|---|---|
Двускатная | Довольно сложная крыша для пристройки – необходимо делать примыкание к уже существующей кровле. Для этого она предварительно демонтируется, переделывается стропильная система, решаются проблемы с ендовами и прочими элементами. Такая крыша на пристройках рекомендуется только в тех случаях, когда они будут теплыми и жилыми. Двускатная крыша не уменьшает высоту помещения, позволяет утеплять потолочное перекрытие и минимизировать тепловые потери пристройки. Двускатную кровлю могут строить только профессиональные строители. |
Односкатная | Самая простая конструкция, делать могут начинающие строители. Преимущества – легкость возведения, дешевизна и надежность. Недостатки – сложности с утеплением потолка, в некоторых случаях приходится несколько уменьшать высоту помещений для обеспечения минимального наклона ската. |
Для примера мы возьмем простой тип крыши пристройки – плоскую с примыканием к фасадной стене из пеноблоков.
Возведение каркаса и стен
Стены из бруса удобнее всего собирать сначала в горизонтальном положении, делая своего рода щит, и только после этого устанавливать на нужное место. Можно работать с каждым брусом отдельно, размещая последовательно и соединяя с балками.
Возведение каркаса и стен
Основные этапы:
- через каждые полметра делают выемки на нижней обвязке – в них будут устанавливаться вертикальные брусья;
- устанавливают их, тщательно закрепляя саморезами;
- делают аналогичную обвязку сверху;
- чтобы соединить веранду с домом, на его стене размещают вертикальные брусья, крепят к ним конструкцию анкерными болтами;
- получившийся скелет плохо противостоит непогоде, чтобы он не разрушился, надо сразу переходить к обшивке стен;
- оконные и дверные проемы остаются пустыми, пока не будет закончена крыша;
- затем их вставляют.
Последовательность работ
Когда с пристройкой, вернее ее стенами, вы разобрались, можно приступать к возведению крыши. Рассмотрим вариант, когда крыша пристройки стыкуется со стеной дома по прямой линии. В этом случае стропила одним концом опираются на одну продольную стену пристройки, а для опирания другого конца необходимо зафиксировать горизонтальный несущий брус на стене дома.
Этот брус выполняет такие же функции, как и мауэрлат, на который опираются стропила своим нижним концом. Брус необходимо максимально прочно закрепить на стене дома, поскольку на него будут опираться стропила. Для установки стропильных брусьев в мауэрлате прорезают специальные пазы.
Далее работы ведем в такой последовательности:

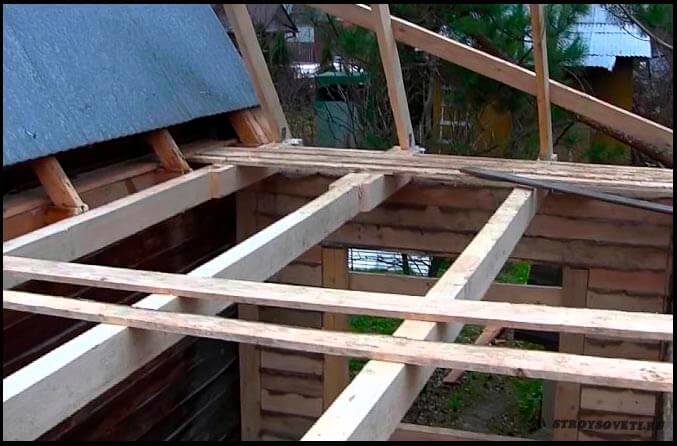

После укладки и фиксации брусьев мауэрлата приступаем к монтажу стропил. Оптимальный шаг стропильных ног 80-90 см, но не более 1 м
При установке стропильной системы важно соблюдать одинаковый уклон всех стропильных ног.
Далее приступаем к укладке гидроизоляционного материала. Полиэтиленовая пленка или рубероид раскатываются поперек стропильных ног и крепятся к ним посредством строительного степлера
При этом полосы материала укладываются с нахлестом, а стыки проклеиваются лентой.
Для вентиляции подкровельного пространства поверх гидроизоляции к стропилам прибивают контррейку. Это брус высотой 3-4 см, который позволит получить необходимый вентиляционный зазор.
Теперь можно выполнять обрешетку. Она может быть сплошной или разреженной в зависимости от выбранного покрытия крыши. Сплошную обрешетку можно выполнить из досок, ОСП или влагостойкой фанеры. Для изготовления разреженной обрешетки используются доски.
После этого можно начинать укладку кровельного материала от низа ската к его верхней части.

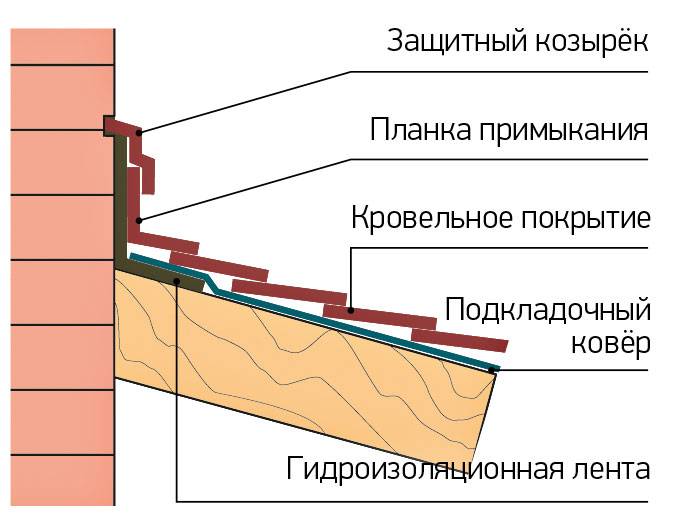

Место примыкания крыши к стене дома наиболее уязвимо в плане протечек, поэтому его нужно особенно тщательно защищать от протекания. Для этого здесь устанавливается специальный защитный фартук из оцинкованной кровельной стали. Подробно варианты выполнения узла примыкания мы описали выше.
Стоит добавить, что для выполнения герметичного узла примыкания без штробления стен можно сделать двойной фартук. В этом случае верхняя планка накладывается на нижнюю. Завершающим этапом будет зашивка досками торцевых частей конструкции и подшивка карнизных свесов.
Односкатная крыша пристройки к дому
Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает
Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки
Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу. Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки. Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.
Выбор материала
Следующий шаг — материал для внешнего покрытия крыши. Он выбирается после того, как определен угол наклона — надежный и безопасный.
Если дом построен и накрыт давно, то для сохранения внешней эстетики всей постройки, пристройка накрывается тем же кровельным материалом, что и дом. Однако тогда, исходя из типа ранее выбранного материала, оптимизируется угол наклона ската над пристройкой. Важный момент — это стоимость кровельного материала. Обычно, это один из трех критериев выбора оптимального строительного материала.
Соотношение таких параметров, как наклон (в градусах)/материал, поможет при выборе кровельного материала:
- от 5 – двухслойный рубероид;
- от 6 – ондулин;
- от 11 – мягкая черепица;
- от 12 – профнастил;
- от 14 – металлочерепица;
- от 15 – трехслойный рубероид;
- от 22 – черепица, шифер.
Особенности ломаной крыши
Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.
По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.
Строительство каркасной пристройки к деревянному дому
Деревянный дом
Пристройка к деревянному дому может быть сделана из однородного материала (дерево) или выполнена из кирпича и блоков. Технология устройства каркасной пристройки – одна из самых легких в плане финансов и трудозатрат. Если постройка сезонная – веранда или терраса – не требуется утепления, что тоже плюс.
Каркасная пристройка к дому не отличается массивностью, поэтому технология ее строительства предполагает устройство экономичного свайного фундамента – на бетонных сваях или на винтовых металлических.
- Устраиваем нижнюю обвязку. Обвязка (нижний венец) проходит по периметру, опираясь на сваи фундамента.
- Крепим брус к существующей стене в местах примыкания стены пристройки. При жестком соединении прикрепить стойки к деревянной стене не составит труда – выставляем строго вертикально и прикручиваем саморезами необходимой длины. Если проект каркасной пристройки к дому предусматривает деформационный шов, то стойки крепят к существующей стене специальными скобами, которые не препятствуют движению вниз, пресекая отклонения по горизонту.
- Устанавливаем угловые и промежуточные стойки строго вертикально. К нижней обвязке стойки крепим металлическими уголками. Можно использовать замковое соединение, но далеко не все, кто желает сделать каркасную пристройку к деревянному дому своими руками, справится с этой задачей.
- Устраиваем верхнюю обвязку – соединяем в жесткую устойчивую конструкцию все вертикальные стойки.
- Зашиваем стены пристройки изнутри и снаружи влагостойкой фанерой, ОСБ или ДСП. При необходимости в пространство между внутренней и наружной стеной устраиваем утеплитель.
