Как правильно крыть крышу шифером

Расчет количества материала

Перед тем как покрыть крышу шифером, следует рассчитать, сколько потребуется материала. Чтобы прикинуть необходимое количество листов, чтобы не переплачивать за ненужные остатки, выполните вычисления следующим образом:

Возьмите рулетку и измерьте длину крыши по карнизному свесу. Если кровля еще только в проекте, то возьмите это значение из чертежа. Разделите длину карнизного свеса на ширину листа шифера, который вы будете использовать. Увеличив эту цифру на 10% и округлив до целых в большую сторону, вы получите количество листов в одном ярусе раскладки.
Измерьте или узнайте из проектной документации длину крыши от конька до края карнизного свеса. Чтобы вычислить необходимое число рядов, это значение делят на длину листа и добавляют 13%. Надбавка компенсирует нахлест между листами.
Умножив количество листов в одном ряду на количество ярусов, определяют, сколько материала требуется для покрытия ската. В случае, если крыша имеет два симметричных ската, результат удваивают.

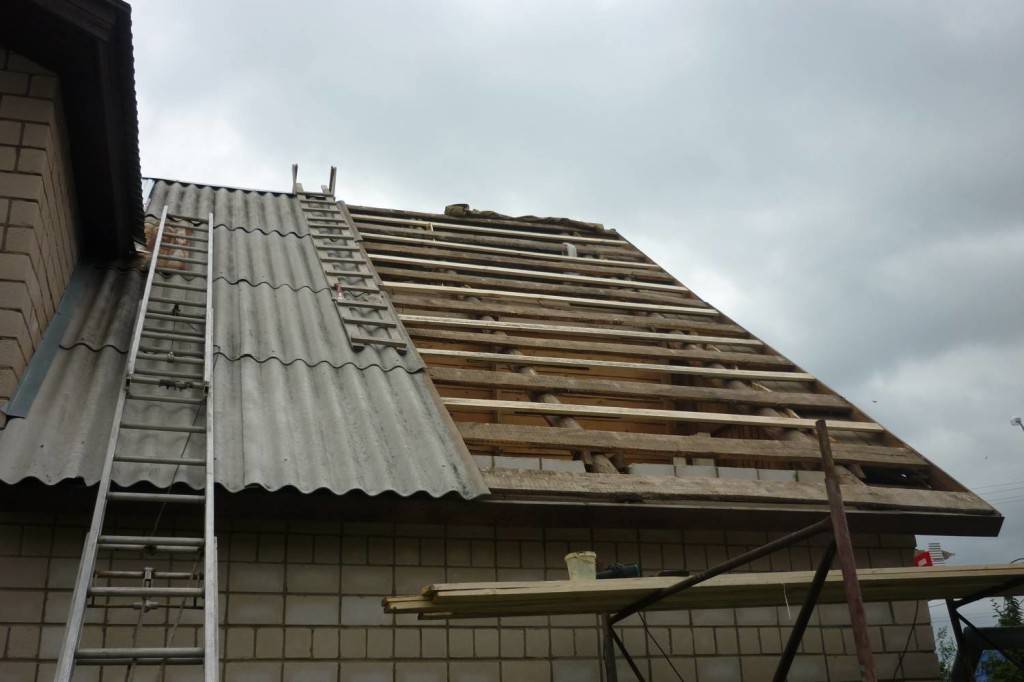

Как крыть крышу шифером

Если предстоит впервые выполнить монтаж шиферного покрытия своими руками, следует знать, что данный материал позволяет крепить в одной точке не более двух слоев. Таким образом, схема укладки должна быть хорошо продумана на этапе проектирования кровли.

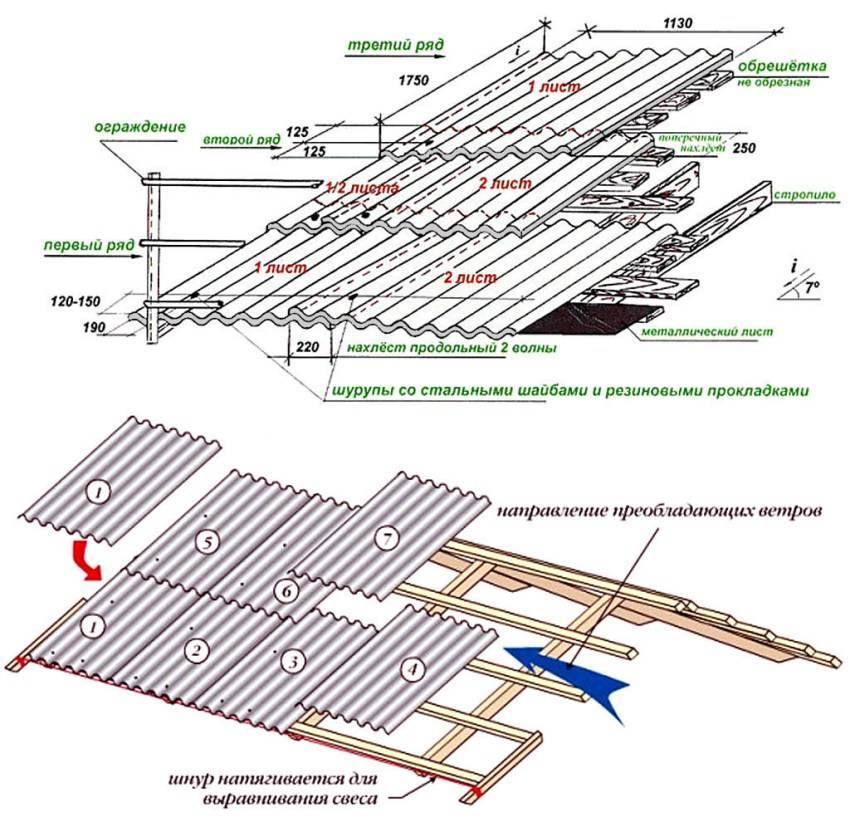

Листы требуется монтировать с нахлестом по горизонтали в одну или две волны. Нахлест в одну волну чаще всего применяется, если требуется покрыть достаточно крутой скат с небольшой снеговой нагрузкой. Нахлест в две волны обязателен для пологих скатов, такая конструкция значительно надежнее, но и общая стоимость покрытия при таком монтаже возрастает, особенно при большом шаге волны. По вертикали верхний лист должен перекрыть нижний не менее чем на 200 мм.

Технология укладки требует начать монтаж с одного из нижних углов ската и продолжать вдоль карнизного свеса. Класть шифер следует с учетом розы ветров: нахлест должен располагаться с подветренной стороны. Первый ряд листов рекомендуется стелить по заранее натянутой веревке, чтобы свес был аккуратным и ровным. Чтобы избежать совмещения в одной точке более двух слоев шифера, применяются различные варианты укладки. Наиболее популярными способами является монтаж вразбежку (со смещением) и без смещения.

Монтаж «вразбежку» популярен благодаря своей простоте. В этом случае укладка нового ряда выполняется со смещением относительно нижнего. Благодаря этому удается избежать совпадения нахлестов волн и в любой точке стыкуется не более двух листов шифера. При монтаже со смещением приходится выполнять подрезку крайних листов и подравнивать верхнюю кромку последнего ряда на скате кровли.

Укладка вразбежку идеально подходит для монтажа восьмиволнового шифера – достаточно выполнить смещение в четыре волны и использовать половинки разрезанных листов для начала каждого нечетного ряда. Линии смещения в этом варианте укладки располагаются эстетично, в шахматном порядке.

Если укладывать шифер без смещения, можно сэкономить кровельный материал, но это более трудоемкий вариант, что следует учитывать, приступая к монтажу своими руками. В этом случае требуется выполнять подрезку углов на ширину волны и на 120-140 мм в высоту. Чтобы положить элементы покрытия слева направо, подрезается нижний угол у каждого листа верхнего ряда со стороны, накрывающей предыдущий шиферный лист горизонтального ряда.

Вопрос, как покрыть крышу шифером, напрямую связан с выбором крепежных элементов и способом их установки. Шиферные гвозди, саморезы и шурупы характеризуются увеличенной шляпкой и устанавливаются с использованием специальной резиновой прокладки, которая позволяет обеспечить герметичность места крепления. Крепеж не следует вбивать или ввинчивать до упора.

Чтобы избежать повреждения листов шифера при монтаже, рекомендуется заранее разметить и просверлить в них отверстия под крепежные элементы. Отверстия должны иметь диаметр на 2-3 мм больше, чем диаметр гвоздя или самореза.

Крепление шифера на крыше выполняется только в гребне волны. Первая точка крепления располагается в нижней части во второй (перекрываемой) волне с отступом от края в 120-150 мм. Вторая точка крепления – по диагонали от первой, причем крепление вверху во вторую волну выполняется после укладки перекрывающего листа шиферной кровли.

После монтажа покрытия своими руками следует установить специальные коньковые элементы из асбоцемента, обустроить все примыкания и стыки, обеспечив надежную гидроизоляцию.

Правила безопасности и сохранение целостности шифера

При работах на крыше должна соблюдаться не только технология монтажа, но и техника безопасности. Необходимо использовать страховочные тросы, веревки. Если высота строения превышает 6 метров, следует обеспечить ограждение. Чтобы аккуратно поднять лист шифера, рекомендуется использовать капроновый трос и систему блоков. Если требуется покрыть невысокую постройку, материал могут подавать помощники.

Ходить по смонтированному покрытию следует аккуратно. Чтобы свободно ходить по шиферной крыше при ее ремонте или обслуживании необходимо положить деревянные трапы для распределения нагрузки.

Соблюдение техники безопасности подразумевает использование защитных средств при работе с асбоцементным материалом: при сверлении и резке шиферных листов правильно пользоваться респиратором, чтобы защитить дыхательные пути от вредной пыли.

Односкатная крыша

Кровля шифером устройство крыши

Для устройства такой крыши понадобится древесина, которую используют в качестве:

стропил;
балок;
обрешетки.

прочность;
морозоустойчивость;
влагостойкость;
устойчивы к ультрафиолетовым лучам.

Для того, чтобы сделать устройство крыши из шифера следует выполнить следующие этапы:

Укладка балок. Их укладывают с шагом 70-80см на залитый сейсмопояс, верхушки стен или мауэрлат, который устанавливают в верхнем ряду кладки из кирпича. Далее закрепляют вертикально стропила на выложенные балки – опоры для верхней части крыши.

Количество опор должны соответствовать такому же числу балок в односкатной крыше своими руками. Таким образом, из вертикальной стропильной ноги и балки образовался прямоугольный треугольник.

Затем закрепляют стропилу, которая для крепления обрешетки будет являться опорой – при этом один край должен располагаться в нижней части края балки, а другой на вертикальной стропиле. Для каждой балки процесс повторяется, а также нужно следить, чтобы высота и образовавшийся угол были одинаковыми по всей конструкции.

В основе любой крыше заложена стропильная система, которая является основой для других элементов кровли.

Стропильная система состоит из таких составляющих:

подкосы;
обрешетка;
стропила;
мауэрлат.

А также в кровельный пирог обязательно должен входить теплоизоляционный слой, контробрешетка, кровельное покрытие и дополнительная гидро- и пароизоляция.

Чтобы придать конструкции дополнительную жесткость и прочность крыше необходимо строительство обрешетки. Кроме этого обрешетка закрепляет шифер и соединяет между собой стропила. В качестве реек для обрешетки используют брусочки 50х50 мм, которые улаживаются поперек реек и таким образом прибиваются к стропилам. Дистанция между рейками должна быть такой, чтобы лист шифера перекрывал с небольшим запасом две рейки подряд –15 смс каждой стороны.

Затем кроем крышу шифером, который необходимо стелить снизу рядами, начиная от нижнего первого ряда, и так до конца крыши.

Все листы пробиваются шиферными гвоздями к обрешетке в тех местах, где сходятся четыре соседних шифера, и при этом один гвоздь будет держать одновременно четыре листа шифера, а по краям необходимо пробить по два гвоздя для того, чтобы ветер не смог поднять шифер. Далее следует приступить к креплению фронтона от ветровой защиты.

Крыша из шифера своими руками

Волновой профиль

Чтобы крыша долгие годы надежно защищала здание от всех внешних воздействий, важно знать как правильно крыть крышу шифером. Технология укладки этого материала достаточно проста и не слишком трудоемка

В зависимости от профиля листа, вес м2 покрытия может быть от 23 до 32 кг. Поэтому кровля из шифера требует особого внимания к стропильной системе и обрешетке.

Брус для ее устройства следует подбирать толщиной от 50 мм и не более 70 мм, так как возможно излишнее впитывание влаги, и, как следствие, деформация кровельного покрытия. Для листов со стандартными размерами достаточно, чтобы шаг обеспечивал опору по краям профиля и по середине.

Для более широких или длинных элементов необходима дополнительная опора. Обрешетка под шифер плоский должна быть с минимальным шагом или сплошной.

Важно! Каждый второй брус обрешетки должен быть на 3 см ниже первых. Это необходимо для исключения деформации покрытия, если укладка шифера ведется с нахлестом

Монтаж шифера ведется с нахлестом вдоль кромки в одну или две волны. Крепятся элементы при помощи кровельных гвоздей или специальных шиферных саморезов. Эти крепежные элементы изготавливаются из закаленной и оцинкованной стали, что крайне положительно сказывается на прочности и коррозионной стойкости крепления. Специальные гвозди имеют более широкую шляпку и специальные зазубрины, которые даже сильному ветру не дадут сорвать шифер с обрешетки.

Для лучшей герметичности под шляпки гвоздей необходимо подкладывать резиновую или пластиковую шайбу. На каждый карнизный и кромочный лист нужно по 2 гвоздя или самореза, а для основных рядов – по одному. Неокрашенные шляпки следует обработать антикоррозионным раствором. Места нахлестов промазывают герметиком или строительной пеной.

В зависимости от типа крыши существует несколько способов укладки шифера волнового:

С совмещением продольных кромок. Этот вариант подходит для длинных узких скатов. В этом случае край бокового листа шифера нижнего ряда и край листа над ним совпадают. Чтобы на стыках нескольких листов он не деформировался и не трескался, у диагональных листов отпиливают уголки и стыкуют между собой.
Со смещение вдоль кромок. Идеальный вариант для крыш с широкими скатами. «Разбег» образуется при креплении каждого последующего ряда со смещением на одну волну относительно нижнего.

В независимости от профиля шиферного листа, накрываемая и накрывающая волна любого элемента не равны по линейным размерам. Укладка шифера на крышу должна производиться с учетом этой особенности, чтобы избежать нарушение гидроизоляции кровли. Для этого перед фиксацией листы раскладывают на крыше, чтобы состыковать их лучшим образом.

Плоский профиль

Обрешетка под листы плоского шифера может быть, как сплошной, так и шаговой. Из-за существенного веса материала доска для обрешетки должна быть шириной не меньше 25 мм. Если обрешетка будет не сплошной, то следует учитывать расстояние между досками, потому что гвозди или саморезы должны входить строго в ее центр. И расстояние в элементах обрешетки нужно подбирать в соответствии с габаритами шиферных листов.

Для плоского профиля важно, чтобы под фиксирующие элементы еще до начала монтажа были просверлены отверстия. Их диаметр должен быть на 2-3 мм больше диаметра гвоздя

Это связано с возможным изменением линейных размеров обрешетки: рассыханием или набуханием из-за повышенной влаги. Это процессы могут спровоцировать деформацию листов или появление трещин.

Самыми распространенными технологиями монтажа плоских листов считаются:

Однослойный или двухслойный способ укладки.
Сотами. Плитки укладываются под 45? по отношению к карнизу. Чтобы закрыть нижний и верхний слой, шиферные плитки распиливаются по диагонали и полученными треугольниками закрываются промежутки.
Диагональный. В этом случае углы плиток свисают над карнизом эффектной зигзагообразной кромкой.

Монтаж шифера всегда следует начинать с нижнего ряда. Нахлест верхних листов должен составлять не меньше 10 см. На крутых скатах и в ветреных областях весь нижний ряд фиксируется к обрешетке дополнительными скобами.

Принципы монтажа

Стык четырех углов, который образуется в результате укладки шифера – главная сложность монтажа. Чтобы избежать откалывания кусков материала, деформации и проникновения в это уязвимое место воды или ветра, существует два проверенных способа:

Монтаж «в разбежку». Чтобы уложить листы кровли таким образом листы второго яруса подрезают на 1-2 волны, чтобы стыки между ними не совпадали. Чтобы минимизировать издержки, образующиеся за счет резки, этот способ применяют только для широких, но коротких скатов. Он хорош, если работы ведутся своими руками, так как совершить ошибку практически невозможно.

Разновидности асбестоцементного шифера

Волны на листе и общее название характерно для трех основных видов шифера – металлического, европейского и асбестоцементного. Металлический шифер изготовляют из оцинкованных стальных листов, покрытых полимерной защитой. Еврошифер состоит из целлюлозы, стекловолокна, джута и базальтового волокна. Однако ни металлическая, ни европейская разновидность не смогли обойти по популярности традиционный материал из асбестоцемента. Прочность асбестовых волокон на порядок превосходит стальную проволоку. Соединенные при помощи цемента, они принимают вид камня. Благодаря тому, что асбестовые волокна равномерно распределяются в цементе, это делает их похожими на армирующую сетку. Таким образом листы получаются более вязкими и ударопрочными.

Волнистый кровельный шифер представлен в нескольких модификациях:

ВО. Прямоугольные листы, имеющие обычный профиль. Наряду со стандартными листами, выпускают другие формы кровельных деталей.
УВ. Унифицированный материал, обладающий удобным для укладки размером. В этом случае удается максимально снизить количество стыков.
ВУ. Для сообщения дополнительной прочности волнистым листам усиливают профиль. Очень популярный вариант покрытия зданий производственного назначения.

Влияние кровельного покрытия на устройство обрешетки

Правильная обрешетка крыши всегда проектируется с учетом свойств выбранного финишного покрытия; оно же задает вид несущей части и определяет правила монтажа.

Шифер

Асбестоцементный шифер (листы плоской или волнистой формы) десятилетиями служит одним из самых востребованных кровельных покрытий, что обусловлено его дешевизной, легкостью в обработке и долговечностью. Шаг обрешетки при расчете шиферной кровли подбирается индивидуально, на него влияет толщина листа и его линейные размеры; он варьируется от 50 до 75 см. Сечение бруса колеблется от 5 до 8 см. Независимо от других параметров, при монтаже соблюдается следующее правило: опорой для каждого листа служат три бруса. Этого достаточно, чтобы сохранить жесткость кровли при любых нагрузках (передвижении человека или снежного покрова).

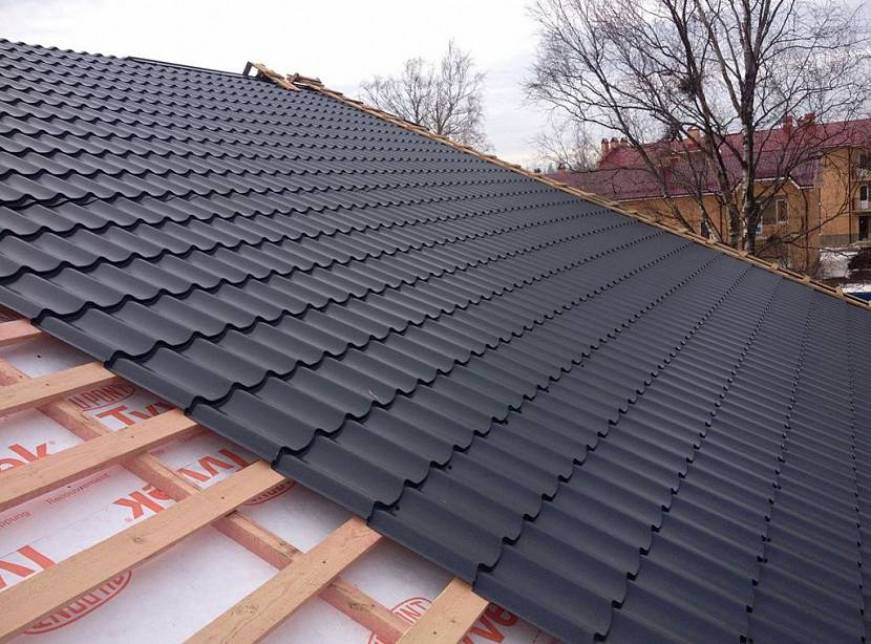

Металлочерепица

Конструкция для крыши из металлочерепицы изготавливается и монтируется по тем же правилам, что и для шифера. Отличаются только размеры: сечение брусьев составляет 5-6 см. На выбор расстояния между брусьями влияет их толщина и угол наклона крыши, обычно он не выходит за рамки 30-40 см. Шаг между двумя последними элементами уменьшают в два раза.

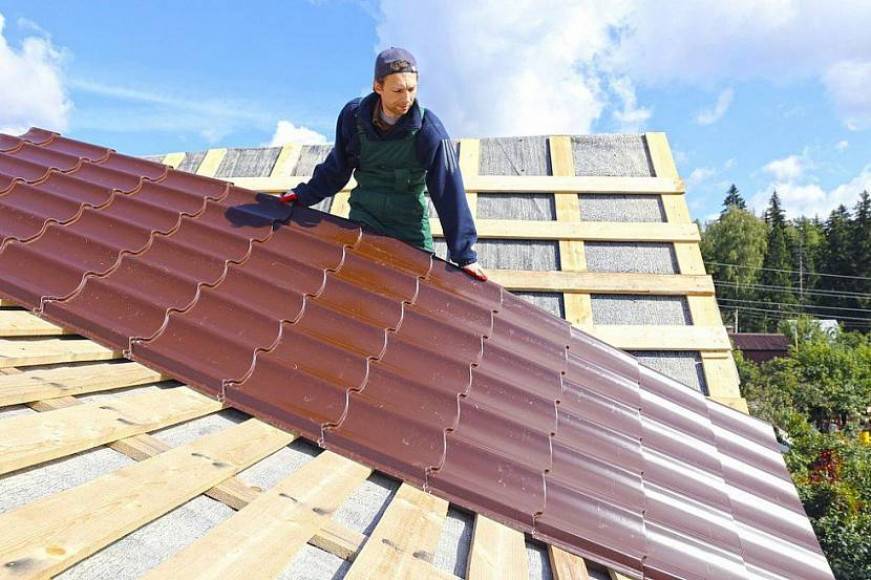

Укладка металлочерепицы на подготовленную основу

Черепица

Штучный кровельный материал, по способу изготовления разделяемый на натуральную (керамическую), цементно-песчаную и полимерцементную разновидности. Черепичное покрытие заслуженно ценится за внешнюю эстетичность и износостойкость. При возведении кровли основным усложняющим фактором является вес материала (в зависимости от сорта вес 1 м2 достигает 50-60 кг).

Такая особенность заставляет сооружать усиленный стропильный каркас и такую же прочную обрешетку; при этом учитывается угол наклона крыши и рекомендации производителя (значение кроющей длины). Обычно с задачей справляются бруски с сечением 5-6 см, шаг попадает в интервал от 32 до 38 мм.

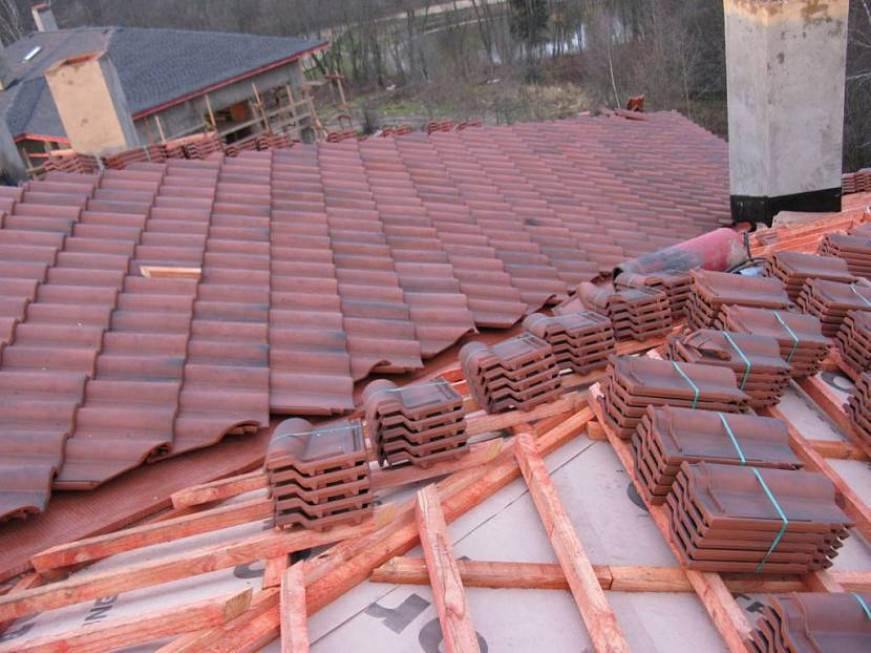

Укладка керамической черепицы

Фальцевая кровля

Кровля из листовой или рулонной оцинкованной стали считается одним из самых герметичных способов обустройства крыши. Для фальцевой кровли может использоваться как сплошная, так и разреженная обрешетка:

Сплошная. Выбирается, если конструкция имеет сложную форму или уклон кровли входит в диапазон 3-14°.
Разреженная. Выбирается для крыши стандартной формы или с углом, превышающим 14°, и позволяет сэкономить на материалах.

Для фальцевого покрытия важным этапом является расчет шага. Превышение допустимого значения приведет к появлению прогибов покрытия; крыша приобретет волнистый вид, что нехорошо как с эстетической, так и с функциональной точки зрения. Для установки обрешетки выбирают доску 3,2×10 см или брус 5х5 см, их монтируют с шагом от 20 до 40 см. По линиям пересечения скатов и по краю устраивается сплошная обрешетка.

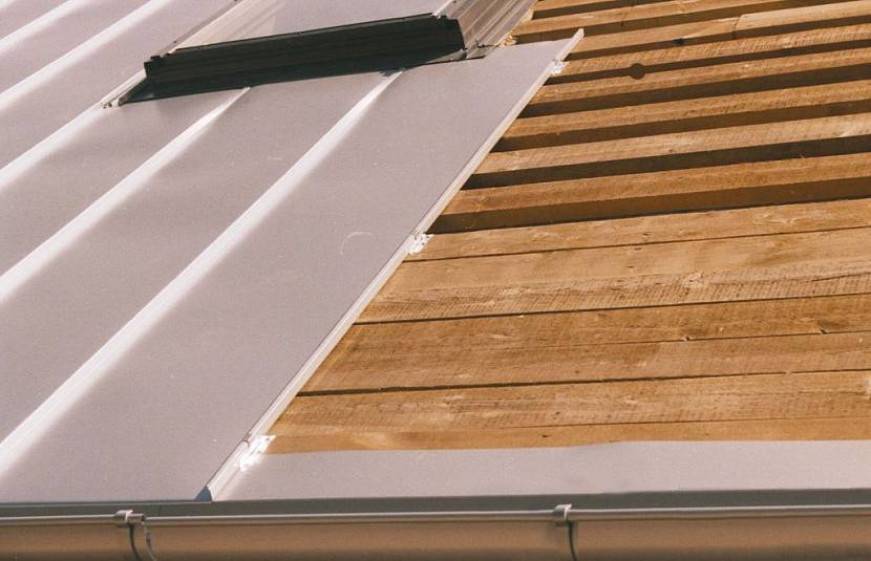

Укладка фальцевой кровли

Мягкая кровля (гибкая черепица)

Мягкие покрытия имеют приемлемую стоимость и сравнительно небольшой срок эксплуатации. Особенность использования мягкой кровли — простые монтажные работы (благодаря небольшому весу материала) и устройство двухслойной сплошной обрешетки. Такая несущая часть должна выполнять два условия:

Обеспечивать прочность, которой должно хватить, чтобы выдержать вес человека и предполагаемых в этом регионе осадков. Доска, удовлетворяющая данным условиям, не должна быть тоньше 4 см.
Обеспечивать надежность (защиту от протекания). Чтобы поверхность получилась максимально ровной и без щелей, рекомендуется выбирать обрезной (более качественный) и шпунтованный пиломатериал, а также фанеру. При укладке следует добиваться максимально плотного подгона элементов.

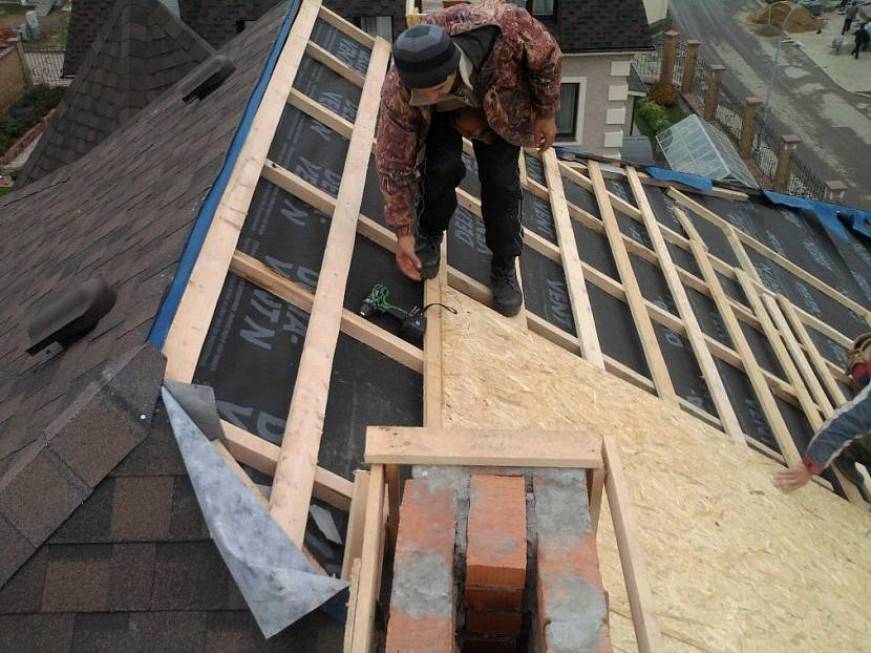

Укладка мягкой кровли

Ондулин (еврошифер)

Параметры обрешетки крыши под ондулин также определяются углом наклона скатов:

Угол наклона меньше 10°. Монтируется сплошной настил.
Угол наклона от 10 до 15°. Монтируется разреженная обрешетка из брусьев сечением 4-5 см; укладка производится с шагом 4-5 см.
Угол превышает15°. Шаг увеличивается до 6 см.

Рулонные материалы

Мягкие рулонные материалы (самый популярный — рубероид) отличаются простым монтажом; они позволяют за короткое время покрыть значительную поверхность, как на плоской, так и на наклонной крыше. В качестве надежной основы для гибких рулонных покрытий предпочтительно обустраивать сплошную обрешетку с расстоянием между элементами, не превышающим 1 см.

Типы крыш и устройство стропильного каркаса

Крыши, имеющие один скат, чаще всего используются для хозяйственных помещений, навесов, различных пристроек и входных групп. Двух скатные и вальмовые крыши используются в основном для покрытия жилых и административных зданий. При монтаже каркаса для покрытия шифером необходимо учитывать размер листа таким образом, что бы он имел три точки опоры, с учетом напуска 200 миллиметров листа на лист. Устройство обрешетки, начинают от карниза к коньку крыши, соблюдая вертикальность и горизонтальность.

Строительный лес должен иметь низкую влажность, что исключит деформацию каркаса после монтажа в процессе эксплуатации. Брус для обрешетки должен быть без крупных сучков. При шаге стропил до 1200мм используется брус размером 50×50мм, а при шаге стропил до 1500мм рекомендуется использовать брус размером 50×60мм. Крепеж бруса к стропилам производится шурупами 80-100мм. Использование шуруповёрта значительно облегчит и ускорит процесс сборки. Заключительным этапом будет проверка плоскости ската при помощи натянутого шпагата, допустимая погрешность не должна превышать 2мм.

Гидроизоляция кровли

Шиферная кровля требует обязательного устройства гидроизоляции для защиты от протечек при таянии снегового покрова или на случай разрушения покрытия. Эта часть крыши может иметь две реализации в зависимости от наличия утепления.

Для неутеплённых крыш принято использовать рубероид, еврорубероид или стеклоизол в один слой. Монтаж гидроизоляции осуществляется в горизонтальном направлении снизу-вверх. Каждое полотно крепится к обрешётке специальными кнопками, которые называют толевыми. Верхние полотна накрывают нижние с перехлёстом в 100–120 мм, при этом складка прогревается и прижимается для образования плотного герметичного соединения. На коньках гидроизоляция подрезается по линии схождения скатов, затем сверху укладывается одно цельное полотно, которое также спаивается с нижележащим слоем. Таким же образом осуществляется замыкание контура гидроизоляции в ендовах.

Если в стропильной системе размещается пояс защиты в виде минеральной ваты, гидроизоляция выполняется супердиффузионными мембранами. Порядок их монтажа аналогичен «холодной» гидроизоляции с той лишь разницей, что перехлёст выполняется по специальной разметке на краю рулонного материала. Кроме того, герметизация между полотнами не выполняется, гидроизоляция крепится только в верхней части, затем крепёж накрывается верхним слоем. Обязательным требованием при укладке супердиффузионных мембран является их правильная ориентация: та сторона, на которой присутствует ворсистый покров, должна быть обращена кверху.

Узлы примыканий шиферной кровли к стенам и трубам на крыше

В местах примыкания кровли к выступающим над кровлей к стенам и парапетам следует предусматривать защитные фартуки из оцинкованной кровельной стали, верхний конец которых вводят в борозду, закрепляют на стене и герметизируют. Нижний конец фартука должен перекрывать не менее одной волны.

По скату кровель защитные фартуки должны укладываться снизу вверх и иметь нахлестку не менее 100 мм. Последний на скате уголок соединяют с коньком крыши. Место стыка уголка фартука и конька крыши заделывают цементным раствором.

Узел устройства поперечного примыкания шиферной кровли к выступающей над кровлей стене показан на рис.14.

Места примыкания шифера к стенам и парапетам должны быть защищены фартуками, а примыкания к трубам — воротниками из оцинкованной кровельной стали.

Для сопряжения кровли с дымовыми трубами делают вертикальный воротник из листовой стали, плотно охватывающий кладку трубы. Во избежание затекания воды в месте примыкания воротника к трубе он поднимается под распушку (утолщение кладки трубы в 1/₄ кирпича). Углубление под распушкой называют выдрой.

Со стороны конька крыши, для отвода воды от стенки трубы, устраивают распалубку, образующую два разжелобка, отводящих воду по обе стороны трубы.

Рядовое покрытие ската крыши устраивается вплотную к стволу трубы. Широкие горизонтальные отвороты переднего (рис.15 поз.5) и боковых (рис.15 поз.6) уголков воротника крепят шурупами, пропускаемыми через гребни волн основного покрытия.

Узел устройства воротника на шиферной кровле для трубы с вентиляционными каналами показан на рис.16.

Для защиты кладки трубы от увлажнения поверх неё устраивают колпак из оцинкованной стали.

Стойки антенн и различные стержни для закрепления оттяжек должны проходить через отверстия в гребне шиферных листов, жёстко соединяться с несущими конструкциями и защищаться от затекания воды.

Узел закрепления стойки антенны на кровле из асбоцементных волнистых листов показан на рис.17.

При смене обделок дымовых и вентиляционных труб, примыканий и других частей покрытий, выполненных из кровельной стали, запуск под листы рядового покрытия из асбоцементных листов должен быть сделан на прежнюю величину, но не менее 150 мм. Напуск разнородных элементов покрытия на фартуки должен быть не менее 150 мм.

А. Герметизация стыков в шиферных крышах.

Кровли из волнистых листов выполняют односкатными или двускатными. Такие кровли применяют на крышах с уклоном 20% и более. В пологих крышах при уклонах кровли от 10 до 20% должна выполняться герметизация продольных и поперечных стыков.

В районах с продолжительными снежными бурями необходимо предусматривать уплотнение поперечных швов ската крыши лентами из сжимаемых материалов (гернита, эластичного полиуретана и др.). В складских зданиях для хранения зерна независимо от уклона кровель необходимо предусматривать уплотнение продольных и поперечных соединений между листами.

Для герметизации соединений между асбестоцементными листами используют герметизирующие мастики. Необходимо предусматривать герметизацию продольных и поперечных соединений кровельных листов, если карнизные участки кровель затеняются от солнечного освещения соседним строением.

В сухих климатических районах при длине ската кровли до 9 м и нахлестке листов вдоль ската не менее 200 мм допускается предусматривать асбестоцементные кровли из листов ВО и других видов с уклоном 10%, без герметизации соединений.
