Как сделать универсальный стеллаж своими руками

Просто и быстро

Самый простой и быстрый в исполнении вариант — это этажерка в виде лестницы. На фото ниже виден пример.

Вам потребуются:

доски или толстая фанера;
шурупы по дереву;
дрель;
пила;
карандаш;
линейка;
специальный клей для изделий из дерева;
наждачная бумага;
краска или лазурь по дереву

Только обратите внимание, чтобы они предназначались для внутренних работ.. Для начала определитесь, какой ширины и высоты будет ваше изделие, сколько полок вы хотите разместить

Разметьте при помощи карандаша и линейки необходимые размеры и распилите нужные детали

Для начала определитесь, какой ширины и высоты будет ваше изделие, сколько полок вы хотите разместить. Разметьте при помощи карандаша и линейки необходимые размеры и распилите нужные детали.

Теперь на стойках необходимо разметить места крепления полок. Так как наша полка-лестница будет приставлена к стене, то необходимо учесть наклон полок. Также под углом необходимо будет подрезать ту сторону стоек, которая будет стоять непосредственно на полу. Так мы придадим большую устойчивость конструкции.

Места вкручивания шурупов лучше наметить дрелью. Затем промажьте клеем поверхности и соберите этажерку. Теперь можно приступить к окрашиванию.

Пара советов по покраске:

Если хотите такое же изделие, как на фото, то выбирайте краску с более укрывистой способностью. К примеру, универсальная эмаль. Некоторые мастера пропитывают дерево специальным маслом, чтобы создать эффект дерева, которое не окрасили. Также можно затонировать материал, что даже поможет «изменить» породу дерева;
Если ваша этажерка будет эксплуатироваться в сухом помещении, то грунтовать нет необходимости.

Статья по теме: Платье из ирландского кружева со схемами: мастер-класс с фото

Такая полка подойдет для книг и журналов, фото в рамках, для цветов и т. п.

Как выбрать?

Выбор стеллажа для обустройства кухни будет зависеть от ряда факторов. Учитывая, что в кухне повышенная влажность, придется покупать изделие из материала с влагостойкой пропиткой. Кроме того, материал изготовления должен иметь степень защиты от возгорания, а потому это будет либо вариант из металла, либо стеллаж из дерева, обработанный огнеупорным составом.

Ширина модели может зависеть от параметров гарнитура. Например, если предусмотрена линейная расстановка мебели, этажерка не должна выступать из единой линии. Когда полки устанавливают отдельно, ширина может отличаться от имеющегося гарнитура. Что касается дизайна, то варианты могут быть самыми разнообразными. Например, стеллаж может состоять не только из одного, но и двух блоков.

Некоторые разновидности и вовсе напоминают комоды полузакрытого типа. Например, такие модели могут походить на напольные шкафы кухонного гарнитура, иметь собственную столешницу, которую можно задействовать как рабочую поверхность для готовки пищи. Сам же стеллаж может состоять из двух вертикальных коробов с четырьмя и пятью различными по высоте отсеками.

Исходя из практичных соображений, стеллаж может быть оборудован полками и решетчатым основанием. Это удобно в том случае, если хозяйка планирует использовать этажерку для сушки посуды. Чтобы изделие прослужило дольше, а вода с недосушенной посуды не могла попасть на другие полки, стоит присмотреться к изделиям, оборудованным выдвигающимися поддонами. При покупке модификаций с выдвижной системой хранения нужно взять на заметку один нюанс: такие модели должны быть устойчивыми, а потому лучше, чтобы их ножки не имели колес.

Выбирая то или иное изделие, нужно учитывать место его планируемого размещения. Например, узкие угловые модификации с полками в виде четверти круга можно установить там, где мало места для шкафа между углом и оконным либо дверным проемом. В кухне-гостиной стеллаж закрытого типа способен заменить комод-витрину, расположить его можно в обеденной зоне либо вдоль стены, на которой выложен камин. Стеллаж-стремянка должен стоять там, где его не заденут ногами.

Изделие нужно подбирать в цвет основной мебели либо какого-либо аксессуара кухни. Форма, обтекаемость линий либо наоборот, их прямота должны вторить кухонному гарнитуру либо мебели столовой зоны. Оттенок может быть родственным, но цвет и его температура не должны перечить общей концепции стилистики. Например, для стиля прованс можно использовать и металлическую этажерку, но окрашенную в светлый цвет, как и основное фоновое оформление кухни.

Приобретаем комплектующие

После того как чертёж будет готов, на основании имеющихся размеров следует составить полный перечень деталей шкафа с их размерами. Это необходимо для того, чтобы при оформлении заказа в фирме, поставляющей материалы, сразу произвести распиловку. Можно, конечно, сделать её самостоятельно, однако этот процесс не из лёгких, а качество деталей, изготовленных на стационарном станке, гораздо выше.

Пока будет выполняться заказ на поставку материалов, есть время проверить список необходимых инструментов и при необходимости достать те, которых нет в наличии:

Шуруповёрт с крестовой и шестигранной битами.
Дрель со свёрлами по дереву и конфирматное сверло для отверстий под евровинты.
Уровень строительный.
Угольник.
Две угловых струбцины.
Ножовка по дереву.
Кондуктор для перпендикулярного сверления.
Киянка деревянная или резиновая.

Как сварить стеллаж из уголков с настилом из фанеры: этапы работ

Работы проводят на свободном пространстве:

На стойках отмечают места расположения полок.
Сначала изготавливают боковые рамки, затем их выставляют в вертикальном положении и прихватывают продольные уголки – два внизу и два вверху. Для проведения этих мероприятий понадобятся помощники. Сначала проверяют диагонали с одной стороны, укрепляют прихватки, обваривают углы. Затем выставляют и укрепляют вторую сторону.
Места сварки зачищают «болгаркой» с зачистным кругом. Удобнее пользоваться средней или маленькой «болгаркой».
Фанеру размечают и вырезают по размеру.
Дрелью или шуруповертом прикручивают фанеру к металлическому уголку с помощью саморезов, кончик которых имеет вид сверла. Предварительное сверление уголка в этом случае не требуется. Со стороны фанеры рекомендуется проложить металлическую шайбу с резиновой прокладкой. Если для настила используются доски, то существует два варианта – с их закреплением к каркасу или свободная укладка. Второй вариант часто используют в погребах, поскольку весной доски можно вынести на улицу, просушить их, проверить состояние. Для закрепления доски в уголке сверлят отверстия. В доску саморез вкручивают шуруповертом или дрелью снизу, через отверстие в уголке.

Для обеспечения устойчивого положения металлоконструкции ее крепят к стене с помощью кронштейнов.

Последовательность сборки

Изготовление стеллажа из профиля или уголка начинается с порезки заготовок в согласии с размерами по чертежу. Болгаркой отрезаются элементы под стойки и перемычки, а также полки. Заусенцы на срезе стоит убрать, чтобы они не мешали вплотную прикладывать части для сварки.

Когда все порезано и зачищено, можно приступать к сборке. Она ведется в следующей последовательности:

создание боковых рамок;
соединение боковых рамок продольными балками по верху и низу (получается куб или прямоугольная трехмерная конструкция);
приварка уголков под уровни полок;
крепление дополнительного усиления по необходимости;
покраска металла и уже порезанных деревянных заготовок;
фиксация деревянных полок саморезами.

Боковые рамки важно собрать правильно, т. к

от этого зависит пропорциональность и ровность конструкции. Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла.

Когда обе рамки собраны, необходимо выставить их в вертикальном положении и прихватить по очереди продольные балки: две вверху и две внизу. Здесь не обойтись без помощника, который будет держать металлоконструкцию. Сначала необходимо выставить одну сторону, проверить диагонали, укрепить прихватки, и обварить углы. Затем, в этой же последовательности, собирается вторая сторона. На этом этапе можно обойтись и без проверки диагоналей, если установить правильность сборки угольником (в каждом углу необходимо 90 градусов) и уровнем на верхней балке.

Далее, выполняется разметка на стойках под полки. Последние можно варить по уровню. Погрешность в 1-2 мм не создаст сильного перекоса плоскости. Если на одной из полок планируется хранение тяжелых элементов, то приваривается еще одна продольная балка из профиля посередине всей длины полки. Если делается универсальный стеллаж, то в стойках и в рамках «этажей» конструкции сверлятся отверстия под крепление.

Весь стеллаж требуется покрасить, чтобы предупредить коррозию. Для этого подойдет обычная грунтовка. Сразу выкрашиваются и порезанные доски или ДСП. Резать их необходимо поперек стеллажа, чтобы исключить чрезмерный прогиб. Когда краска высохла, можно фиксировать дерево к металлу. Для этого сверлятся отверстия в уголке или профиле. Доска кладется сверху, а саморез закручивается снизу, проходя через металлическую часть и углубляясь в дерево.

Чтобы стеллаж был устойчивее, особенно это касается узких моделей, можно предусмотреть дополнительное крепление к стене. Для этого достаточно приварить пластину с отверстием на ближнюю к стене стойку и заанкерить ее. Это предупредит обрушение всего стеллажа в случае перегруза, и усилит конструкцию.

Проектируем стеллаж самостоятельно

Перед началом этой работы очень желательно попробовать себя в роли инженера-конструктора. Любой металлический или деревянный стеллаж состоит из несущей рамы и полок. Главные параметры, которые должен учесть рабочий чертеж, — размеры предметов, которые будут храниться на полках и их общий вес. Выбор материала будет зависеть от величины нагрузки и от уровня влажности в помещении.

Дерево хорошо держит достаточно большой вес. К сожалению, противостоять сырости даже при условии антисептической обработки этот материал долго не может. Поэтому для сухих помещений нашим выбором будет древесина, а для влажных (гараж, подвал, балкон) лучше использовать металл.

Фото №6 Металлический стеллаж – лучшее решение для гаража и подвала

Перед тем, как начертить схему стеллажа, нужно обмерить предметы, которые будут на нем храниться и не забыть оставить между ними зазоры (5-10 см), необходимые для установки и снятия с полок.

Второй шаг – рациональное распределение нагрузки. Классический принцип — раскладка на нижних полках самых тяжелых и громоздких грузов. На центральном ярусе ставят предметы средней массы и размера. Верхние уровни отводят для объемных, но легких вещей (ящиков с одеждой, коробок).

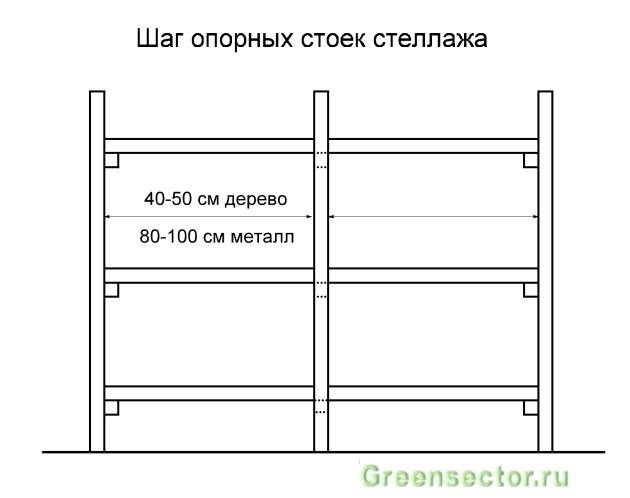

Если на стеллаже будет размещены книги или домашняя консервация, то его стойки не следует раздвигать слишком широко. 50-60 см – оптимальный шаг деревянных рам такой конструкции. Для металлического уголка 50х50 мм это расстояние можно увеличить до 80-100 см (схема №1).

Схема №1

Такие же габариты нужно соблюсти, делая эскиз стеллажной конструкции, предназначенной для хранения большого количества инструментов.

Комплект колес для автомобиля можно просто сложить «горкой» под нижней полкой стеллажа.

Фото №7 Колеса под стеллажом – компактно и просто

Если же покрышек с дисками у вас много, то лучше всего сделать для них специальную стеллажную конструкцию без полок. Два горизонтальных уголка связывающих между собой рамы-стойки надежно зафиксируют колеса от падения (схема №2).

Схема №2

Общую длину такого стеллажа выбирают, исходя из ширины одной покрышки, умноженной на их общее количество плюс по 6-8 см с каждой стороны для удобства доступа.

Как сделать металлический стеллаж из профильной трубы своими руками

В зависимости от возможностей каркас из профильной трубы собирают на болтах или сваривают. Альтернативный вариант из металлических уголков обойдется дешевле, так как их цена меньше. Для упрощения монтажа делают стеллаж своими руками комбинированным. Вместо трубы для боковых стоек берут металлический уголок.

Из профильных труб можно делать стеллажи любого размера и конфигурации

Подготовительные работы

Для определения размеров стеллажа из профильной трубы нужно измерить место его установки. При установке по всей длине стены его боковины не должны доходить до углов на 10 — 15 см. Металлическую конструкцию для гаража, где мало места, делают высотой до потолка. За счет этого можно уменьшить длину и ширину без ущерба для вместительности. Высота и глубина полок зависят от размера размещаемых предметов. Определившись с параметрами, составляют чертежи с указанием общих габаритов, размеров и сечения деталей. Даже простой эскиз поможет избежать ошибок при нарезке заготовок и монтаже, а также точно подсчитать количество материалов.

Сборку рамы выполняют из профильной трубы сечением не меньше 20×20 мм со стенкой от 2 мм. Если предполагается хранить тяжелые предметы, размеры увеличивают до 20×40 — 20×50 мм. Полки делают из фанеры, досок, ДСП, для тяжелых вещей ― из рифленого железа. Под предметы большого размера достаточно настила из деревянных брусков или арматурных прутьев с промежутками.

Чтобы не сверлить множество отверстий при болтовом способе, детали соединяют элементами (хомутами) краб-системы. Они сделаны в виде металлических пластин с пазами, в которые вставляют соединяемые трубы. Затем хомуты стягивают болтами.

Чертеж металлического стеллажа

Процесс изготовления

Для удобства сборку рамы проводят на верстаке или большом столе. Для фиксации деталей потребуются струбцины. Монтаж выполняют в следующем порядке:

Из труб нарезают заготовки стоек, поперечин, продольных перекладин по размерам, указанным на чертеже.
Для сборки боковины на стойке намечают места установки поперечин. Их приваривают или закрепляют хомутами.
После установки всех поперечин к ним присоединяют вторую стойку.
Проводят зачистку сварных швов вровень с основным металлом.
Используя готовую боковину как шаблон, сверху укладывают детали второй, фиксируя их струбцинами. Затем элементы сваривают. Если сборку выполняют болтовым способом, струбцины не нужны, иначе не получится поставить хомуты.
На уровне поперечин к боковине приваривают продольные перекладины, а к ним вторую.
К нижним торцам стоек приваривают металлические пластины.
Для крепления полок к перекладинам с шагом 30 см приваривают металлические полоски с отверстиями под саморезы. Если каркас сваривают из уголка, закладные пластины не нужны.
Готовую металлическую раму очищают от грязи и ржавчины, обрабатывают антикоррозийным составом, грунтуют, красят.
Вырезанные по размеру деревянные полки обрабатывают антисептиком, покрывают олифой или окрашивают эмалью, после высыхания прикручивают к закладным.

5 самых популярных вариантов полок и стеллажей из труб

Простой стеллаж из труб своими руками

Простой стеллаж, который вы без труда сможете сделать при наличии у вас соответствующего материала. Особенность в том, что полки просто лежат на трубах без всяких вырезов, в отличие от следующего варианта. Все запчасти можно купить в магазине, поэтому размеры и форма стеллажа полностью зависят от ваших желаний. Данный стеллаж из треб прекрасно подойдет в гараж для инструментов, в детскую для игрушек, в ванную, на кухню для кухонных принадлежностей.
