Как подобрать абразивный круг к УШМ для разных задач

Диски для шлифования

Шлифовальные круги для болгарки имеют рабочую плоскость разного вида. Определяется это особенностями материала, который подлежит обработке, и необходимым качеством полученных заготовок. Такая оснастка делится на виды:

  • диски губчатого типа или матерчатый вариант – используются совместно со специальными пастами или жидкими веществами для шлифовки и полировки;
  • сплошные круги войлочного происхождения или с основанием из пластика – на них присутствуют поперечно расположенные лепестки, применяются совместно с пастами для полировальных работ;

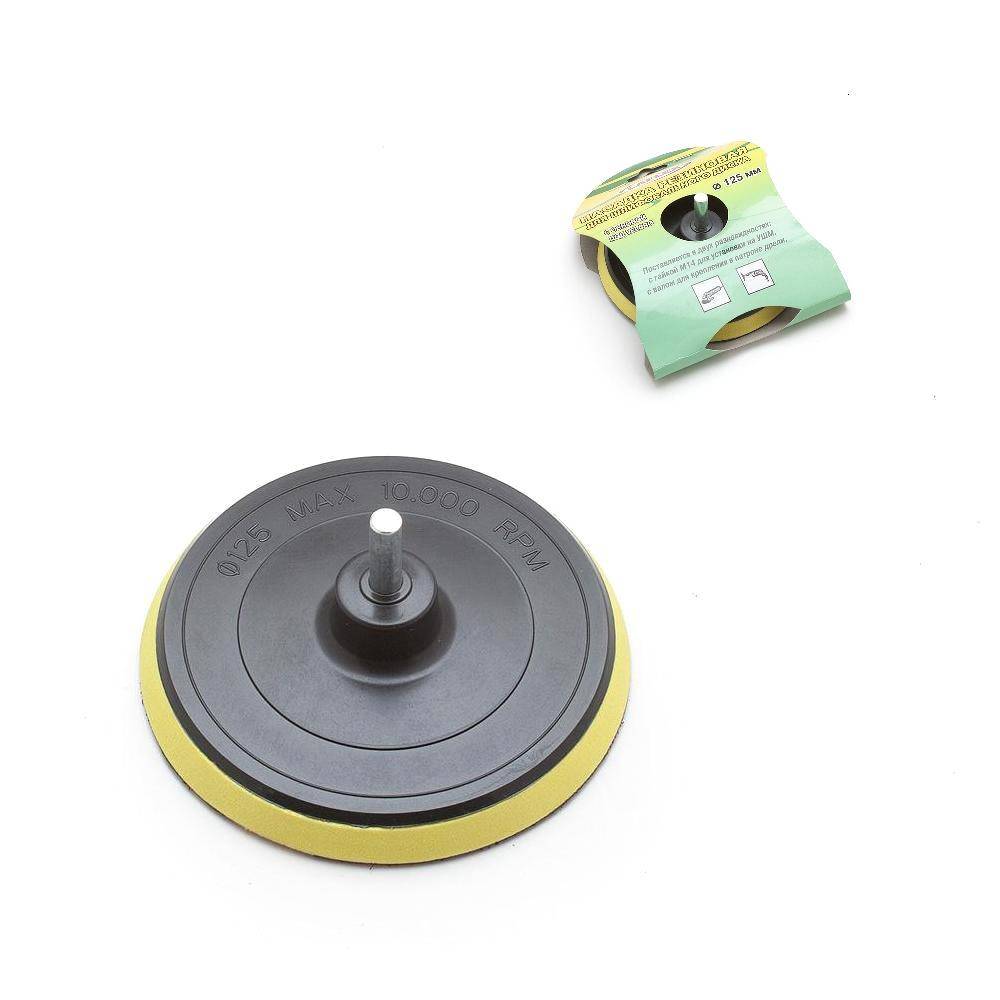

  • диски со сменной наждачкой – отличаются разной толщиной, являются мелкоабразивными, могут задействоваться в процессе шлифовки или предварительной зачистки.

Чтобы отшлифовать большую обрабатываемую площадь, произвести шлифовку бревен или закругленных участков, используется оснастка в форме конуса.

Необходимое оборудование

Во многих случаях, работа с материалами подразумевает проведение полировочных, шлифовальных, а также обдирочных процедур.

Не секрет, что резка дерева является очень опасным занятием, но шлифовка массива под силу даже неопытному рабочему. Главное, чтобы в его распоряжении были требуемые приборы. Достаточно разобраться с базовыми принципами предстоящей работы, и всё будет успешно.

В большинстве случаев, для обдирки задействуют лепестковые диски. После тщательного изучения специфики изделия, можно убедиться в его функциональности и эффективности.

Из названия можно понять, в чём заключаются особенности и принцип работы расходного инструмента. Его рабочая зона может располагать небольшим количеством лепестков наждачной бумаги. Подобная структура может напоминать рыбью чешую. Что касается бумаг с низкой шероховатостью, то они обеспечивают мягкую шлифовку элитных пород древесины.

Показатели качества и степень обработки определяется зернистостью материала, поэтому полировку и шлифовку выполняют с учётом установленных требований.

Несмотря на большую популярность лепестковых моделей, вы можете применять и другие расходные материалы. Для примера, очень хорошим решением может стать липкий диск универсального назначения. Большинство современных насадок обладают возможностью быстрой смены липучки. Стоимость используемых липких дисков гораздо ниже, чем стоимость цельных лепестковых, однако низкая цена характеризует небольшой срок службы. В любом случае универсальные липкие модели эффективны и при обработке, и при шлифовке самых различных материалов, что и объясняет их большую популярность.

https://youtube.com/watch?v=6HqSS8Wk9Bo

Как устроена углошлифовальная машинка

Все болгарки похожи по внешнему виду

Все болгарки с виду устроены одинаково. В продолговатом корпусе закреплён коллекторный электродвигатель, вал которого соединён с редуктором. Из редуктора под углом 90 градусов выходит шпиндель (поэтому машинка называется «угловая»). На шпинделе нарезана резьба М14, на ней фиксируются шлифовальные круги или другие насадки.

Шлифовальный круг закрыт защитным кожухом, к корпусу привинчивается рукоятка, за которую мастер держит инструмент при работе. Также на корпусе находится кнопка включения питания. С противоположной от диска стороны обязателен фиксатор — не даёт проворачиваться шпинделю при смене насадок.

Как выбрать

Главным критерием выбора размера диска будет характер производимых работ. В домашнем хозяйстве это будут круги меньших диаметров, в производственной обстановке применяется инструмент большого (230 мм) диаметра.

Кроме габаритных характеристик следует тщательно проверить соответствие материала диска материалу обрабатываемой заготовки.

Другим определяющим фактором рассматривается мощность болгарки. Она напрямую связана с весовыми и габаритными характеристиками УШМ. При примерно одинаковых характеристиках предпочтение следует отдавать более легкому экземпляру.

Лучшие алмазные диски по бетону

Самая востребованная категория расходных режущих материалов. Диск с алмазным напылением легко справляется с резкой бетона любой марки. Такой круг используют при демонтажных работах, корректировке дверных и оконных проемов, прокладке коммуникаций в стенах зданий. Оснасткой комплектуют профессиональные штроборезы, резчики, «болгарки» и бороздоделы. VyborExperta.ru рекомендует продукцию 3 брендов, которая отличается надежностью, качеством изготовления и производительностью.

Makita B-28092

Оснастка популярного японского производителя предназначена для сухой резки бетона, кирпича, искусственного камня. Имеет сегментированную структуру, которая улучшает качество реза. Диаметр 125 мм позволяет использовать в фирменных алмазных пилах и классических угло шлифовальных машинах. При интенсивной работе почти не нагревается, достаточно небольших перерывов на 2-3 секунды, чтобы инструмент вновь был готов к резке бетона.

Толщина в 2,1 мм и отсутствие колебаний обеспечивает аккуратный рез бетона любой марки прочности. Высота алмазного слоя 7 мм обеспечивает продолжительный срок службы инструмента без потери производительности. Посадочное отверстие на 22,23 мм имеет точную геометрию, садится на вал электроинструмента плотно, без зазоров. Предназначен расходный материал для работы с высокопроизводительным инструментом на скорость 12 250 об/мин.

Достоинства:

  • Низкая цена;
  • Конструкция сегментов позволяет эффективно отводить пыль;
  • Не проворачивается на валу под нагрузкой;
  • Стабильное качество резки на всем протяжении срока службы;
  • Предназначен для интенсивного применения.

Недостатки:

Не обнаружены.

Инженеры японской компании разработали технологию равномерного распределения зерен искусственных алмазов по режущей кромке. Это положительно влияет на скорость реза и срок эксплуатации. Используются алмазы собственного производства с острыми гранями.

Graff GDD 17 125.10

Разработанный белорусскими инженерами алмазный диск для болгарки может применяться при комплектации камнерезных станков и ручных резчиков по бетону. Изготовлена оснастка по технологии термической опрессовки, отличается продолжительным сроком службы. Имеет турбированную кромку с каналами специальной формы, которые хорошо отводят пыль из рабочей зоны. Это увеличивает срок эксплуатации, обеспечивает максимальную точность при резке.

Модель универсальна, может использоваться для сухой и мокрой резки, применяться по натуральному и искусственному камню, керамической и тротуарной плитке. Оснастка рассчитана на высокую скорость – 12 250 об/мин. Отличается мягким ходом и профессиональной производительностью. Материал устойчив к высоким температурам, динамическим воздействиям, что обеспечивает безопасность персонала.

Достоинства:

  • Высота режущей кромки 10 мм;
  • Не крошит кромку обрабатываемого материала;
  • Хороший баланс;
  • Низкая цена;
  • Профессиональное качество напыления;
  • Долговечность.

Недостатки:

Толщина 2,5 мм подходит не для всех работ.

Metabo Promotion 624307000

Сегментный диск с классической формой отводов, которые имеют большую площадь контакта с воздухом, эффективно отводят пыль и способствуют охлаждению инструмента. Предназначен для работы с бетоном, твердым песчаником, мокрым бетоном и необожженным кирпичом. Устанавливается на углошлифовальные машины, ручные штроборезы или фирменные алмазные пилы. Рекомендован для электроинструмента со скоростью вращения вала 12200 об/мин.

Используется для сухого реза, 10 сегментов хорошо справляются с отводом тепла. Высота режущего слоя 7 мм, в кромке используется смесь искусственных алмазов и связующего, спрессованного под высоким давлением, что обеспечивает продолжительный срок службы. Соединение сегментов со стальным сердечником выполняется методом прессования при высоких температурах.

Достоинства:

  • Небольшая толщина;
  • Равномерное распределение алмазов в режущей плоскости;
  • Жесткая конструкция для стабильной работы;
  • Низкая цена;
  • Высокая производительность.

Недостатки:

Нельзя охлаждать водой.

Тип и размер круга

Тип круга обозначается цифрой от 1 до 39 в соответствии с ГОСТ 2424-83. Возможно использование буквенного обозначения по старому стандарту ГОСТ 2424-75. Приведём некоторые варианты исполнения кругов:

  • Прямой профиль- тип 1 или ПП.
  • Кольцевой профиль – 2 или К.
  • Коническая конфигурация – 3 или 3П.
  • Двухсторонняя коническая конфигурация – 4 или 2П.
  • Круг с односторонней выточкой – 5 или ПВ.
  • Чашечный цилиндрический круг – 6 или ЧЦ.

Следующим в маркировке идёт обозначение размера DхТхН. D – это наружный диаметр круга, Т- его высота и Н – его внутренний диаметр.

Круги с алмазным или эльборовым абразивом обозначаются по ГОСТ 24747-90. Тип круга маркируется 3-4 символами означающих форму круга и форму сечения абразивного слоя, а также расположение абразива и конструктивные особенности.

Виды отрезных кругов

Классификация по назначению

  • Диски по металлу. Область применения – резка арматуры, профильных труб, стальных уголков, швеллера, листовой стали.
  • Круги по дереву. Применяются также для резки пластиковых труб, оконного профиля, гипсокартона и плит МДФ. Изготавливаются из высокопрочной стали, внешняя кромка диска оснащается острыми зубьями.
  • Отрезные диски по камню. Предназначены для работы с изделиями из силикатного кирпича, тротуарной плитки, каменными сооружениями, брусчаткой, асбестоцементными листами.

Классификация по технологии производства

Абразивные диски

Основа диска по металлу состоит из как минимум двух слоев стекловолоконной сетки, поверх которой нанесена масса из абразивных материалов:

  • корунда;
  • карбида кремния;
  • электрокорунда.

Технология изготовления отрезных кругов по металлу предусматривает термическую обработку, после которой изделие становится устойчивым к разрушению. Диск запекается в печи при температуре +2000С.

В зависимости от формы абразивный расходный инструмент делится на два типа:

  • плоские диски;
  • круги с вогнутой втулкой.

Алмазные круги

Область применения – резка особенно прочных материалов:

  • бетона,
  • гранита,
  • мрамора,
  • красного кирпича,
  • асфальта,
  • камня.

Изготавливаются из стали. На торцевую часть круга наносится абразивная масса, в составе которой содержится алмазная крошка. Ширина алмазоносного слоя варьируется в пределах от 1,5 до 3 мм.

В кругах большого диаметра, предназначенных для работы на проход, ширина слоя алмазной крошки может достигать 1-2 см.

На рынке представлено три вида алмазных отрезных дисков:

  1. Сплошной. Предназначен для влажной резки материалов, представляет собой цельный диск с беспрерывной алмазной кромкой.
  2. Сегментированный. Используется для сухого реза. Режущая алмазная кромка разделена на отдельные сегменты.
  3. Турбо-диск. Алмазоносная кромка выполнена в форме волны. Наличие наклонных канавок уменьшает площадь контакта с рабочим материалом, в результате чего обеспечивается естественное охлаждение. Универсальный круг применяется для влажной и сухой резки.

https://youtube.com/watch?v=r0qePQ_44B0

✨37. Аккумуляторная УШМ

Сетевой инструмент незаменим, когда речь идёт о больших объемах работ, но когда нужно что-то отрезать или шлифонуть на выезде, где нет возможности подключения к сети, здесь уже более полезным будет аккумуляторный инструмент.

Одного аккумулятора хватит на беспрерывную работу до 30 минут, это скорее раздражает чем радует, поэтому советую брать комплектацию с двумя аккумуляторами.

УШМ имеет бесщеточный двигатель мощностью 800 ватт, три фиксируемые скорости оборотов, систему защиты от перегрева, перегрузки по току, отключает двигатель при ударе или зажиме диска, а также при минимальном заряде аккумулятора.

Встроенная светодиодная подсветка рабочей зоны позволит работать в темное время суток или в малоосвещенных местах. Поставляется УШМ в пластиковом кейсе удобном для переноски и хранении инструмента.

Характеристика шлифовальных дисков для болгарки

Для обработки поверхности изделия используются шлифовальные круги. Рабочая часть диска может быть выполнена из карбида бора и кремния, кварца, сферорубинов или сферокорунды. Шлифовальная насадка имеет форму чаши или круга с выступающими пластинами, на поверхность которых наносится специальный материал.

Это может быть алмазная крошка для грубой зачистки, наждачная бумага с разной степенью зернистости для предварительной обработки, нейлоновые нити со специальным покрытием, которые применяются совместно со специальными пастами для более тщательной шлифовки. На шлифовальную насадку можно зафиксировать ткань, фетр, войлок или поролон, благодаря чему ее используют для полирования поверхности.

Рабочая часть шлифовального диска может быть выполнена из кварца, карбида бора и кремния, сферорубинов и сферокорунды

Различают два типа дисков на болгарку для шлифовки: абразивный и лепестковый. Первый вариант предназначен для грубой обработки. Он осуществляет шлифование твердых неровностей, которые появились в результате оплавления сварных швов, больших заусениц, образовавшихся при резке или рубке металлических заготовок. Абразивный шлифовальный круг можно использовать для затачивания инструмента. Лепестковый тип шлифовального диска применяется для более тонкой обработки. Он действует мягко, шлифуя рельефные поверхности.

При выборе шлифовального диска главную роль играет зернистость насадки. Чем она выше, тем тоньше будет осуществляться шлифовка поверхности. Круги со значением 40-80 предназначены для выполнения предварительной обработки. Для выравнивания поверхности используются насадки зернистостью 100-120. Финишная шлифовка осуществляется при помощи кругов 180-240.

Шлифовальные диски по металлу со значением 40-80 предназначены для предварительной обработки

Алмазные полировальные диски могут иметь зернистость 50, 100, 200, 400, 600, 800, 1000, 1500, 2000, 3000.

Особенности шлифовального диска по дереву для болгарки

Для финишной обработки изделий из натуральной древесины используются различные виды насадок, которые представлены кордщетками, обдирочными, наждачными, торцевыми и лепестковыми кругами.

Для снятия верхнего слоя с цельной древесины, краски или лакокрасочного покрытия с поверхности применяются обдирочные диски для болгарки, которые также способствуют выравниванию поверхности досок. Изделия оснащаются специальными шипами, расположенными на ровной поверхности диска, или крошкой.

Для грубой обработки древесины используется кордщетка, которая в считаные секунды снимает с поверхности все неровности, подготавливая ее к финишной шлифовке. Абразивная насадка представлена диском с металлической щетиной в виде проволоки, которая располагается по периметру круга или перпендикулярно его поверхности. Второй вариант имеет вид щетки.

Для обработки дерева используют обдирочные, наждачные, торцевые и лепестковые диски

Для выравнивания краев деревянной заготовки, что требуется при косых ее распилах, применяется торцевой круг, который обеспечивает результат, сравнимый с обработкой поверхности напильником.

Лепестковый шлифовальный диск для болгарки 125 мм и другого диаметра характеризуется наиболее широким диапазоном использования. Насадка состоит из лепестков трапециевидной формы из наждачной бумаги разной степени зернистости, которые укладываются внахлест, перекрывая на ¾ друг друга. Такой диск характеризуется медленной степенью износа.

Лепестковый шлифовальный диск применяется для очень широкого диапазона работ

Насадка может иметь разную абразивность поверхности, вследствие чего осуществляется различная степень шлифовки. Постепенный переход от крупнозернистой насадки до мелкодисперсной позволяет достичь эффекта полировки заготовки.

Круги для мягкой шлифовки с эффектом полировки представлены в виде сменных липучих изделий с разной степенью зернистости, которые характеризуются высокой функциональностью. Такие насадки выполняются из ткани, фетра, поролона или войлока.

Последний вариант является наиболее распространенным. Он обеспечивает максимально ровную, гладкую поверхность без образования шероховатостей, которую можно сравнить с зеркальной. Такая насадка изготавливается из спрессованного материала тонкошерстного, полугрубошерстного или грубошерстного происхождения.

Маркировка

Выбору нужного инструмента способствует наличие маркировки. В ней в зашифрованном виде указаны технические параметры расходников. Например, так выглядит буквенно – цифровой набор маркировки отрезного диска, российским производителем:

  1. — На изображении обозначен производитель инструмента — Лужский абразивный завод (г. Луга, Ленинградская область).
  2. — Наименование инструмента:
    • круг отрезной – на русском языке;
  3. cut –off – wheel – в английском переводе.
  4. — Назначение – для обработки стали (надписи «сталь», «steel» на круге).
  5. — Указаны размеры круга (наружный диаметр х толщина х посадочный диаметр):
    • в мм – 200 х 2,5 х 22,23;
  6. в дюймах – 8”х 1/10”х 7/8”;
  7. цифровое обозначение «41». Это характеристика конструктивного исполнения круга – здесь плоский.
  8. — Круг рассчитан на 7650 об/мин, при этом максимальная окружная скорость не должна превышать 80 м/с.
  9. — Технические параметры материала круга определяются из обозначения «A 30 S BF», где:
    • A – означает, что основу абразива составляет электрокорунд белый, как раз применяемый для обработки металла;
  10. 30 – размер зерна абразива, здесь оно среднее;
  11. S – твердость круга, здесь круг твердый;
  12. BF – обозначает тип связки, здесь синтетические смолы с армированным стекловолокном.
  13. — Правила безопасной работы в виде знаков, обозначающих необходимое действие.
  14. — ГОСТ 21963 – 2002, ГОСТ Р 52588 – 2011, ЕN 12413 – российские и европейские нормативные документы, которым соответствует данный инструмент.

Маркировка зарубежного производителя инструмента для УШМ выглядит следующим образом:

  1. — Инструмент под брендом NORTON VULKAN произведен корпорацией Saint Gobain (Сен Гобен) со штаб-квартирой во Франции.
  2. —Назначение отрезного диска (компания производит только такой инструмент для УШМ) для обработки стали (дополнительно с целью визуализации у кругов предназначенных для обработки металла этикетка имеет синий цвет) продублировано на нескольких языках.
  3. — Круг рассчитан на 12250 об/мин с максимальной окружной скоростью 80 м/c.
  4. — Размеры такие же как и на российском диске – в мм и в дюймах.
  5. — К техническим параметрам «A60S – BF41» добавилось цифровое обозначение «41». Это характеристика конструктивного исполнения круга – здесь плоский.
  6. — Обязательно указываются способы безопасной работы.
  7. — Нормативные документы, которым соответствует инструмент, выпущены Евросоюзом.

Класс точности

Точность геометрических форм и размеров алмазных кругов соответствует трем классам и обозначается как: Б, А или АА. Менее ответственные операции проводятся инструментов класса Б, класс А относится к более качественному и точному. А высокоточные круги АА предназначены для использования на многокруговых и высокоточных станках или автоматических линиях. Ему соответствуют круги, характеризующиеся однородностью зернового состава, точностью геометрических параметров и высокой уравновешенностью алмазного состава, при изготовлении которых применяются лучшие сорта материалов.

Особенности дисков для резки алюминия

Из-за повышенной вязкости цветные металлы с трудом поддаются резке дисками, предназначенными для работы по сталям и чугуну. Это происходит из-за того, что в процессе работы стружка не отводится из зоны резания, а забивает (засаливает) пространство между абразивными зернами и наполнителем. Поэтому для резки чистого алюминия и его сплавов используют специальные диски с более мягкой и склонной к выкрашиванию связкой. При такой конфигурации компонентов режущая кромка лучше самозатачивается, хотя это и увеличивает скорость износа инструмента. Специальные диски для резки алюминия выпускает только ограниченное число производителей, остальные в типе материала обычно указывают более широкое назначение, например «для работы по цветным металлам». В целом резка алюминия болгаркой имеет смысл только при каких-то разовых работах. А для больших объемов алюминиевых заготовок гораздо лучше подходят отрезные и раскроечные станки со специальными пильными дисками по алюминию. На фото ниже: диск для работ по алюминию фирмы Metabo

Обратите внимание на маркировку класса твердости (О означает «среднетвердый») и сравните с маркировкой лужского диска

Разновидности дисков и насадок для болгарки по характеру работ

В зависимости от вида выполняемых работ круги для болгарки бывают отрезными, пильными, обдирочными, зачистными, лепестковыми, полировальными, а также есть диски для нарезки швов.

Диски для болгарки бывают пильными, отрезными, обдирочными, лепестковыми, зачистными, полировальными

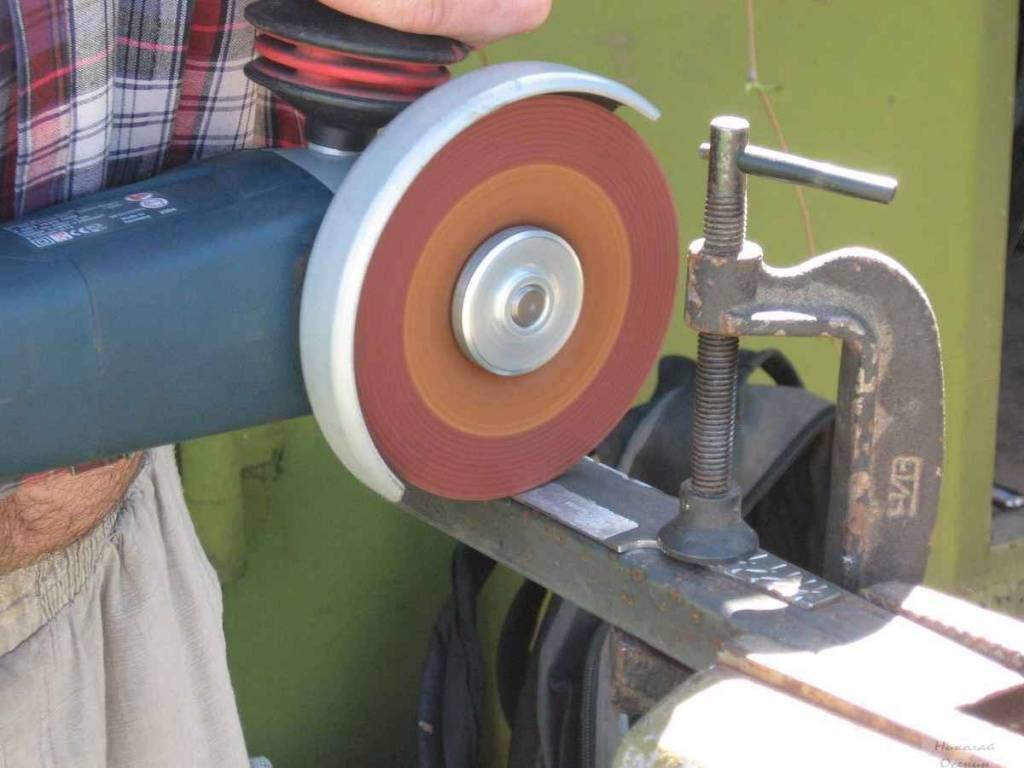

Отрезные круги осуществляют разрезы и черновые распилы различных материалов, что выполняется благодаря наличию режущих краев. Сам диск имеет сплошную окружность либо разделен на сегменты.

Пильный диск для болгарки является разновидностью отрезного круга. Он предназначен для распила изделий из древесины. Благодаря наличию зубьев на режущей кромке изделия удается осуществить чистый и ровный рез массивной доски, паркета, фанеры и гипсокартона. Пильный диск по дереву для болгарки 125 мм можно использовать для ДВП, ДСП и ламината. При помощи пильного круга можно осуществить выборку пазов в газосиликате.

Обдирочные насадки для болгарки предназначены для удаления с поверхности старой краски, грунтовки, лака. При помощи такой насадки производится шлифование заготовки. Диски выпускаются стандартного диаметра и толщиной 3-20 мм.

Угловую шлифовальную машинку можно использовать для нарезания швов в асфальте, бетоне и камне, что становится возможным благодаря особой насадке для болгарки. Для осуществления полирования поверхности применяется специальный наждачный диск или насадка с фетровым или войлочным кругом.

С помощью диска по бетону можно выполнять нарезания швов в асфальте, бетоне и камне

Зачистные насадки: лепестковые диски на болгарку и коралловые круги

Разновидностью обдирочного круга является зачистной диск на болгарку, который представлен в виде дисковой металлической щетки. Такая насадка предназначена для удаления ржавчины и прочих стойких загрязнений.

Для деликатной обработки металлических заготовок используется коралловый диск. Он изготовлен из синтетического фибрового материала в виде стекловолокна. Такая эластичная структура насадки мягко зачищает металлическую поверхность, глубоко проникая в ее структуру, не разрушая при этом ее целостность. Это приспособление наиболее востребовано в авторемонтных работах, где применяется для снятия краски и лака с кузова автомобиля без повреждения металлического слоя. Счищаемый материал не забивает пористую основу диска.

Лепестковые круги для болгарки также относят к зачистным насадкам. Их используют для обработки изделий из дерева, пластмассы, металла, для снятия ржавчины, зачистки сварных швов и заусениц. Лепестковый круг представляет собой пластину, закрепленную по окружности внахлест – по принципу лепесткового цветка.

Существует несколько разновидностей лепестковой насадки, которая представлена торцевым, пакетным изделием и кругом с оправкой. Торцевой диск предназначен для обычной плоской обработки или под углом. Он может быть прямой или конусный. Первый вариант используется для шлифования больших поверхностей, а второй необходим для отделки швов и стыков.

Зачистной диск на болгарку представляет из себя дисковую металлическую щетку

Пакетный лепестковый диск предназначен для шлифования больших площадей. При работе с полостями применяется зачистной круг с оправкой, благодаря которому достигается максимальная точность обработки заготовки.

Маркировка кругов

Чтобы правильно подобрать отрезной диск по металлу, важно верно прочитать его маркировку

  1. В обязательном порядке указывается изготовитель или брэнд.
  2. В стандарте должны стоять три размера: наружный диаметр (D) х толщина круга (Т) х диаметр посадочного отверстия (H). На практике часто указывается только два размера — наружный и посадочный диаметры.
  3. Материал, по которому предназначен работать диск, обозначается надписью («metal» — для резки металла, «concrete» — для резки камня и бетона) и дополнительно цветом (металл, как правило — синий, зелёный — бетон). Обычно конкретизируют вид металла надписью или изображением:
    • Steel — для сталей,
  4. Inox — для нержавейки,
  5. Castiron — для литья и чугуна,
  6. Aluminium — для алюминия и цветных металлов.
  7. Тип круга: 41 — плоский, 42 — с утопленным центром.
  8. По материалу связки диски делятся на вулканитовые и бакелитовые, причём бакелитовые круги могут быть без упрочняющих элементов и армированными двумя слоями стеклосетки. Для резки металла применяются только армированные диски, обозначаются они буквами БУ (бакелит усиленный) или латинскими BF .

Важно! Алмазные диски для резки металла не применяются

  1. По материалу абразивных зёрен отрезные круги изготавливаются из электрокорундовых (А) или карбид-кремниевых (С) материалов с зернистостью от 5 до 125 (F 220 — F 16). Для резки металла применяются диски из электрокорунда.
  2. Твёрдость обозначается латинскими буквами и пишется после размера зерна. Для отрезных кругов используются буквы от “M” до “T”, чем дальше от начала алфавита буква, тем он тверже. Тот же физический смысл, что и твёрдость, имеет звуковой индекс.
  3. Предельная рабочая скорость — это скорость, при которой возможно использование отрезного круга. Согласна стандарта, для изделий на вулканитовой связке она равна 50, 63, 80 м/сек; армированных на бакелитовой связке — 80, 100 м/сек.
  4. Срок годности для отрезных дисков на бакелитовой связке — шесть месяцев, а на вулканитовой — 12 месяцев с момента изготовления, поэтому не стоит закупать их впрок. На этикетке указывается именно срок (год и месяц), до которого круг годен. Опасность использования инструмента с истекшим сроком годности в том, что он может просто разлететься на куски во время работы.

Предлагаем Вашему вниманию познавательную статью с описанием классификации токарных резцов.

Пример расшифровки обозначения

  • 41 180×2,5×22,23 14A63H38 БУ 80 м/с 2 кл ГОСТ 21963-82
  • 41 — отрезной плоский;
  • 180х2,5х22,23 — внешний диаметр 180 мм, толщина 2,5 мм, внутренний диаметр 22,23 мм;
  • 14А — нормальный электрокорунд (применяется для изготовления дисков по металлу);
  • 63 H — зернистость 63 (средняя);
  • 38 — звуковой индекс, соответствующий средней твёрдости;
  • БУ — бакелитовый армированный (усиленный);
  • 80 м/с — предельная рабочая скорость 80 метров в секунду;
  • 2 кл — второго класса неуравновешенности;
  • ГОСТ 21963-82 — стандарт, согласно которому изготовлен диск.

Виды отрезных дисков по металлу

Технические характеристики отрезных кругов (или иначе дисков) для работы по металлу регламентируются ГОСТ Р 57978—2017, который предусматривает два типа этого инструмента: плоские (ISO 41) и с утопленным центром (ISO 42). Этим же ГОСТом устанавливаются размерные ряды и другие нормируемые параметры для обоих типов. Конструктивно отрезной диск по металлу представляет собой структуру типа сэндвич, состоящую из чередующихся слоев армирующей сетки и режущего композита, в которые запрессована металлическая втулка (см. рис. ниже).

Армирующие сетки, как правило, изготавливаются из стекловолокна и в зависимости от условий применения инструмента могут иметь разные толщину и размеры ячеек. Режущий композит состоит из абразивного порошка и связки. Для резки металлов в качестве абразива используют порошки из различных видов электрокорунда и карбида кремния, а связкой обычно служат бакелитовые смолы (хотя ГОСТом также предусмотрено применение вулканитов).

Кроме армированных абразивных кругов на связках из смол существуют твердосплавные диски для резки металла на стационарных маятниковых и торцовочных пилах. Такой инструмент обычно используют в заготовительных цехах металлообрабатывающих предприятий, он имеет узкоспециализированное применение и относится к дисковым пилам. Еще один вид отрезного инструмента — это алмазные диски, но они в соответствии с ГОСТ 32833—2014 не могут применяться для резки металлов. Иногда к отрезным относят и пильные диски, используемые в деревообработке на циркулярных станках. Внешне они в чем-то подобны отрезным кругам для обработки древесины. Но на самом деле такие пильные диски имеют другое назначение, и ГОСТом классифицируются как «дисковые пилы».

Сравнение по изготовителям и ценам

В результате проведённого тестирования отрезных кругов наиболее распространённых марок был определён коэффициент эффективности дисков. Измерялся износ инструмента после серии резов, а также проверялась стойкость на разрыв, для чего круги разгонялись до скорости, почти вдвое превышающей заявленную.

Читать также: Как сделать два выключателя на один светильник

Хочется добавить, что на рынке представлена продукция многих фирм, не вошедшая в данное тестирование. Традиционно качественные и недорогие круги выпускаются Косулинским абразивным заводом, Красногорским абразивным заводом, Ивановской АО «ИСМА». Хорошие отзывы и среднюю ценовую категорию имеют диски брэнда NORTON. Выбор всегда остаётся за потребителем, а раскрученность и высокая цена вовсе не являются показателями качества.

Один из главных особенностей отрезного инструмента – это размер круга, что должен подходить к болгарке и к материалу, с которым будут происходить действия. Чаще всего диски используют для работ с металлом, бетоном, камнем и деревом.

Современный рынок предоставляет широкий ассортимент абразивных дисков на болгарку, что хорошо подойдут для работы с различным видом материала.

Литература

  • Кремень З. И., Юрьев В. Г., Бабошкин А. Ф. Технология шлифования в машиностроении.
  • Эльбор в машиностроении / Под ред. В. С. Лисанов. — Л.: Машиностроение, 1978.
  • Бластинг: Гид по высокоэффективной абразивоструйной очистке / Козлов Д.Ю.. — Екатеринбург: ООО «ИД «Оригами», 2007. — 216 с. — 1000 экз. — ISBN 978-5-9901098-1-0.
  • Техническая энциклопедия / Гл. ред. Мартенс Л. К.. — Москва: Электронные и традиционные Словари, 2005. — ISBN 5-86460-132-2.
  • Руководство для подготовки инспекторов по визуальному и измерительному контролю качества окрасочных работ / Гл. ред. Пирогов В. Д.. — Екатеринбург: ООО ИД «Оригами», 2009. — 202 с. — ISBN 978-5-9901098-1-5.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
