Как подключить люстру с пультом: установка люстры, настройка пульта, видео

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

стационарным выключателем;
мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

радиопередатчика, расположенного внутри малогабаритного пульта;
радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

питания:
приема радиосигналов;
логики;
коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

контроллера;
пульта;
источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

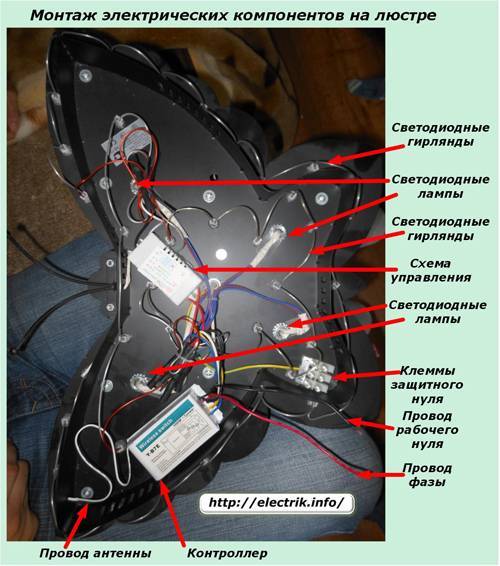

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Технические характеристики светодиодных люстр для дома

В последнее время потолочные светодиодные люстры с пультом для дома нашли обширное применение в качестве источников искусственной освещенности. В течение последних лет за счет постоянного развития технологий удалось существенно уменьшить стоимость светодиодов и продукции, где они используются.

Теперь такие источники света являются оптимальным решением для создания освещения за счет повышенной экономичности и продолжительного срока эксплуатации. Светодиодные люстры различаются габаритами и видом цоколя, температурой свечения и рабочим напряжением, которое может составлять от двенадцати до 220 вольт. Ниже мы подробнее коснемся технических характеристик.

Круглая

Мощность

Мощность светодиодного оборудования указывается таким же образом, как и у стандартных – в ваттах, однако здесь число намного меньше. Суть в том, что такие устройства функционируют на гораздо меньшем напряжении, потому потребляют существенно меньше мощности. При этом световой поток не уступает стандартным лампам.

Как понять, прибор какой мощности сравним с классическими светильниками? Изготовители уверяют, что получить эквивалентную мощность LED-люстры можно, если умножить указанное число на десять. Таким образом, четырехваттная светодиодная лампочка идентична в плане мощности сорокаваттной стандартной лампе накаливания. На самом же деле умножать нужно в пять или шесть раз. Ниже приведена таблица соответствия мощности лампочек накаливания, люминесцентных источников света и светодиодных люстр:

Лампа накаливания	Люминесцентная лампа	Светодиодная лампа
20 Ватт	5-7 Ватт	2-3 Ватт
40 Ватт	10-13 Ватт	4-6 Ватт
60 Ватт	15-16 Ватт	7-10 Ватт
75 Ватт	18-20 Ватт	10-12 Ватт
100 Ватт	25-30 Ватт	12-16 Ватт
150 Ватт	40-50 Ватт	17-20 Ватт
200 Ватт	60-80 Ватт	20-30 Ватт

Количество ламп

Количество лампочек в светодиодных потолочных люстрах для дома может быть совершенно разным. Все зависит от того, какие задачи ставятся перед подобным осветительным оборудованием:

для спальни оптимальным вариантом станет мягкое рассеянное освещение либо направленный свет;
для гостиной в качестве дополнения к общей освещенности можно обозначить элементы интерьера и украсить помещение посредством торшера, бра и настольной лампы;
для кухонного пространства можно создать дополнительное освещение рабочей зоны.

В городской квартире

В зависимости от поставленных целей можно подобрать от одного до нескольких светильников.

Площадь освещения

Важным показателем при выборе светодиодных люстр является площадь освещения. Поэтому, решив заказать такое оборудование, необходимо учесть форму помещения. В квадратной комнате распространение света осуществляется равномерно, тогда как в прямоугольном помещении необходимо изделие немного большей мощности или монтаж вспомогательных источников света. В частности, несколько интерьерных настольных ламп либо торшер напольного типа способны взять на себя функции второстепенной техники там, где недостаточно света, создаваемого главным источником освещения. Потолочные светодиодные люстры с пультом управления следует выбирать не только по размеру, но и по площади, которую они способны освещать.

Тип освещения	Варианты комнат	Количество света (Вт на кв м)
Спокойный, приглушенный	Спальня	до 12 Вт на кв м
Помещения со средним уровнем света	Туалет, ванная, кухня, детская	до 18 Вт на кв м
Помещение с яркой освещенностью	Гостиная, рабочий кабинет	20 Вт на кв м

Габариты

Здесь действует тривиальное правило – чем выше необходима яркость свечения, тем больша должна быть форма светильника. Менее мощная люстра имеет пропорционально меньшие размеры.

Собравшись приобрести такое осветительное оборудование, следует оценить его габариты, поскольку от них напрямую зависит то, насколько мощный и качественный источник освещения вы приобретете. Отметим, что традиционно размеры такой светотехники меньше, нежели ламп накаливания и энергосберегающих лампочек, благодаря чему можно эффектно украсить ею интерьер.

Современное изделие

Устройство

Любой осветительный прибор состоит из трех деталей:

корпус;
патрон (1 и больше);
плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

галогенные лампы с напряжением питания 12 В;
лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
Групп источников света.
Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

2 провода для подключения к сети;
5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

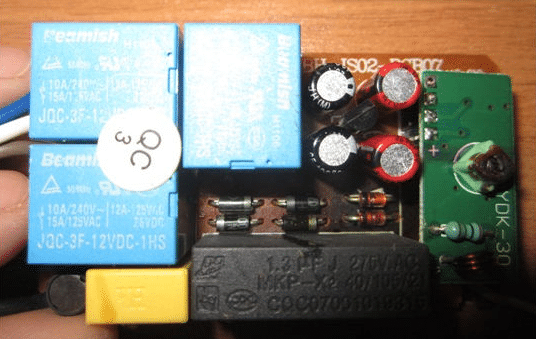

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Крепление

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк

Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон

Потолочные светильники различают по типу крепления:

встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Как подключаются светодиоды в светильнике

Существует несколько вариантов подключения. Особенно вам нужно знать следующую информацию, если вы решили сделать самостоятельно светильник из светодиодов, а не покупать готовый.

Подключение последовательное. Данный вид самый распространенный, но не без недостатков. Так подключаются светодиоды в осветительных приборах промышленного производства.
Подключение параллельное. В этом варианте к каждой лампе нужно подключить резистор, который ограничивает тепло. Он предохраняет от пробоя светодиоды.
Подключение смешанное. Группа, состоящая из нескольких элементов, расположенных последовательно, подключается параллельно. Хорошо подходит как для дома, так и для офиса.
Какую схему выбирать, нужно решать, учитывая все достоинства и недостатки.

Меньше всего финансовых средств требуется для последовательного подключения. В нем нет большого количества резистров, но уязвимые места все же есть. Связано это с тем, что, если перегорает одна лампочка, не будет работать весь светильник.

Вторая проблема данного подключения – это пробой светодиода. Если это происходит, то нагрузка на остальные диоды увеличивается и происходит быстро перегорание светильника.

Такой проблемы легко можно избежать при параллельном подключении. При перегорании одного светодиода, накладной потолочный светильник будет также светить, просто не на полной мощности. Но такие светильники будут стоить гораздо дороже.

Устройство

Любой осветительный прибор состоит из трех деталей:

корпус;
патрон (1 и больше);
плафон (1 и больше).

В люстре могут устанавливаться:

галогенные лампы с напряжением питания 12 В;
лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
Групп источников света.
Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и соответственно.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

2 провода для подключения к сети;
5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Вот вторая схема:

Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно
.
2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

К электронным трансформаторам не получится подключить светодиодные лампочки на 12 В, это объясняется несколькими причинами. Во-первых, на выходе электронного трансформатора высокочастотный переменный ток (светодиоды работают на постоянке), а, во-вторых, в этих трансформаторах обычно схема с обратной связью по току, это значит, что для ее запуска нагрузка должна потреблять какой-то минимальный ток. Посмотрите внимательно на схему, к трансформатору подключено 5 ламп по 20 Вт, а низковольтные светодиодные лампы обычно имеют мощность 1–7 Вт, чаще всего в первой половине этого диапазона. Поэтому для переделки люстры на светодиодные лампы 12 В нужно использовать блоки питания на 12 В, подойдут и те, что используются для питания светодиодных лент, как на фото ниже.

Заключение

Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.

Осветительные приборы сегодня, несмотря на широкий ассортимент, не всегда располагают необходимыми функциями. Тем не менее, покупатель, как правило, осуществляет свой выбор в пользу качественного дизайна, нежели в пользу широкого функционала.

Светодиодная люстра с пультом обеспечит максимальный комфорт в эксплуатации. Можно раз и навсегда забыть о переносе выключателя. Действительно, этот вариант является идеальным в особенности для тех, кто располагает на стенах жилья большое количество ковров или картин (выключатель мешает выполнить их корректное расположение).

Cейчас на рынке представлено много вариантов управляемых светильников:

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

ЛюстрыИщем проблему и производим ремонт люстры с дистанционным управлением дома

ЛюстрыЧто делать, если люстра не включается с пульта

Выводы и полезное видео по теме

Помещенный ниже ролик содержит обзор устройства дистанционной модели управления освещением:

Подробная инструкция по подключению двухканального прибора дистанционного управления к люстре:

При помощи разнообразных выключателей света с дистанционными пультами управления можно удаленно регулировать работу осветительных приборов. Такие устройства повышают уровень жизни, способствуют увеличению срока службы светильников и сокращают расходы на электричество.

Широкий ассортимент приборов этого типа позволяет подобрать модель, соответствующую потребностям и возможностям пользователя, а легкость установки способствует выполнению самостоятельного монтажа изделия с минимальной затратой времени и сил.

Расскажите о том, как подбирали выключатель с пультом для обустройства собственной квартиры/дома. Возможно, вы располагаете полезными технологическими нюансами, которые будут полезны посетителям сайта. Пишите, пожалуйста, в находящейся ниже блок-форме, задавайте вопросы, публикуйте фотоснимки по теме статьи.
