Подключение люстры своими руками

Люстра из ниток

Для изготовления абажура из нитяных кисточек понадобится:

• фоторамка небольшого размера;
• ножницы и плоскогубцы;
• три кольца от пялец разного размера;
• комплект металлических цепей – три коротких и одна длинная;
• подвес.

Описание процесса:

• сначала изготавливаются кисточки из пряжи. Для этого на рамку наматывается нить, чтобы получилось много слоев (экспериментальным путем после нескольких вариантов можно определиться с необходимой толщиной кистей). После этого кусок нити следует завести под верхний слой пряжи и завязать, оставив концы. С обратной стороны слой намотки нужно разрезать и снять с рамки, должны получиться концы одного размера. Верхнюю нить следует перевернуть концами вниз, оставив сверху петлю. Чуть ниже петельки кисточку нужно перевязать другим кусочком нити. Так же изготавливаются и остальные кисточки;
• теперь необходимо плотно обмотать пряжей кольца от пялец. После этого каждое кольцо необходимо раскрыть, подвесить за петельки кисточки и плотно стянуть замок кольца обратно. Насколько густыми будут слои – зависит от желаемого результата, так же как и цветовые характеристики будущего изделия;
• нужно отрезать несколько одинаковых по длине кусков пряжи. Внутрь большого кольца кладется среднее, они соединяются несколькими нитями через равные промежутки. Так же поступают и с маленьким кольцом, соединяя его со средним;
• к большому кольцу привязываются короткие цепи, на равном друг от друга расстоянии;
• при помощи плоскогубцев нужно разжать последнее звено на длинной цепи, одеть на него три кольца от коротких цепочек, и соединить концы звена обратно.

Цепь крепится на потолочном крюке, через который предварительно пропускается подвес на проводе. Остается только подравнять высоту патрона и расправить кисточки.

Есть еще эффектный вариант, для которого нужно взять:

• воздушный шарик;
• пряжу или бечевку;
• вода и фломастер;
• ножницы;
• клей ПВА.

Изготовление очень простое, хотя потребуется время. Надувается шар, и фломастером на нем рисуются две окружности: со стороны прохода для воздуха маленькая, чтобы поместился патрон, а с обратной стороны – побольше, чтобы можно было просунуть руку для замены лампы.

Потом смешивается клей и вода (2:1, можно уменьшить количество воды). В этом растворе вымачиваются нитки, которыми нужно обернуть воздушный шар. При наложении нужно менять угол наклона, чтобы все нити скрещивались в разных местах, прилипая друг к другу.

Обозначенные фломастером окружности желательно не затрагивать. Плотность обмотки может быть какой угодно.

Конструкцию следует оставить для полного высыхания на пару суток. После этого шарик сдувается и аккуратно вынимается. Получившийся абажур подсоединяют к подвесу.

Его можно красить, дополнительно декорировать различными элементами, нитями бусинок и бисера, или кисточками из ниток. Можно сделать разноразмерные плафоны, и собирать их в грозди.

Подключение люстры

После того как определили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.

Для удобной установки люстры рекомендуем воспользоваться стремянкой. Вы будете чувствовать себя более комфортно в таких условиях.

Не рекомендуем использовать стулья или другие варианты. Во-первых, вы можете не дотянуться до потолка со стула, во-вторых, стул или другой способ является не очень устойчивым вариантом.

После установки стремянки можно приступать к основным этапам подключения. В начале, необходимо соединить провода заземления на люстре и потолке.

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обычных случаях производят соединение проводов с помощью скрутки.

Стоит помнить, что таким вариантом можно воспользоваться, если провода на потолке и люстре имеют одинаковый состав. Можно соединять вместе только медные или алюминиевые провода.

Если у вас разнотипные провода, то советуем воспользоваться соединительными колодками. При однотипных проводах так же можно воспользоваться колодками.

Как правильно соединить несколько люстр с одним выключателем?

Планируя установить освещение в габаритной комнате, часто приходится крепить несколько светильников, но рациональнее их использовать при помощи единственного выключателя. Рассмотрим советы по ее подключению.

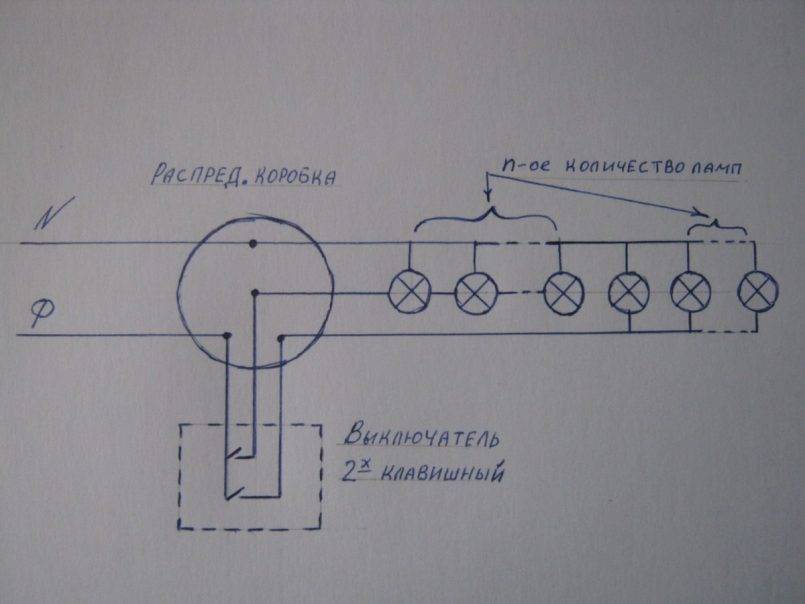

Подключение нескольких светильников к одному выключателю

Все светильники должны подключаться параллельно, но важно учесть, что люстры лучше подсоединять через распределительный короб, а не напрямую.
Иногда используют один распределитель для всех светильников. Это делается в зависимости от прокладки электропроводки в доме.
Если каждая из люстр имеет несколько рожков, их подключают аналогично предыдущему способу.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

• Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
• Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

• блока питания;
• приёмника сигнала со встроенной антенной;
• логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
• силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

• A,B – управляют отдельными лампами или режимами работы светильника;
• С – включает свет полностью;
• D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

• В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
• Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

• в пространство в потолке возле места подвеса светильника;
• в защитный кожух или корпус люстры;
• в монтажной коробке, к которой подключаются лампы;
• внутри гипсокартонной стены;
• вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Схема соединения в зависимости от количества проводов

В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.

2 провода

Самый простой вариант. Такая схема предполагает:

• одноклавишный выключатель (или двойной задействован в качестве одинарного);
• отсутствие проводника PE.

Схема подключения светильника к двум проводам.

Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.

Схема и пример соединения проводов в люстре для подключения к двум проводам.

3 провода

В случае с 3 проводами может быть два варианта схемы.

Способ №1

В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

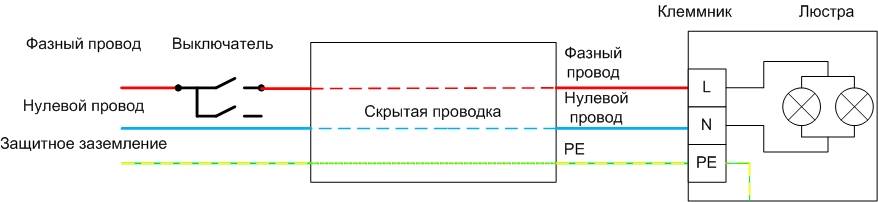

Схема подключения светильника к трем проводам в системе с защитным заземлением.

Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.

Способ №2

В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

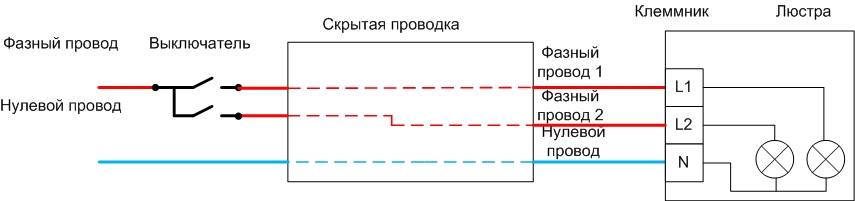

Схема подключения светильника к трем проводам в системе TN-C.

Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.

Схема группировки ламп в люстре.

4 провода

Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:

• двухклавишный выключатель;
• наличие защитного проводника.

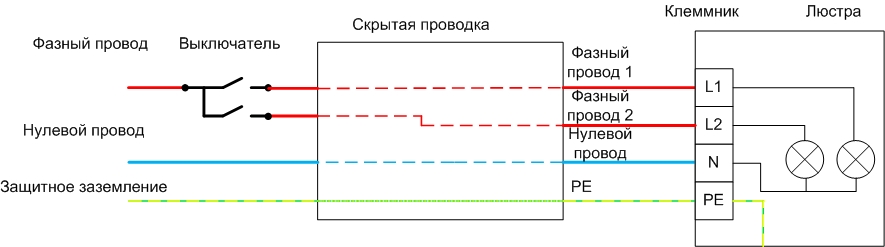

Схема подключения светильника к четырем проводам.

В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.

Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.

Пошаговая инструкция: Как подключить светильник к тройному выключателю

Что нужно чтобы сделать светильник?

Для того, чтобы сделать светильник своими руками мне понадобилось:

Инструмент

1. шуруповерт;
2. сверло по бетону — 6 мм;
3. сверло по металлу — 2мм и 6 мм;
4. термопистолет — необязательно;
5. отвертка.

Расходные материалы

1. автомобильная шпатлевка;
2. краска-спрей — 2 контрастирующих цвета;
3. наждачная бумага зернистостью p80, p320 и p1000.

Материалы для корпуса светильника

• ваза для небольших цветов;
• патрон для лампочки с цоколем Е14;
• провод с выключателем — можно купить, а можно найти в гараже/балконе среди старой ненужной электроники. Продается уже в сборе и кончики его проводов пропаяны и готовы для того, чтобы их зафиксировать в цоколе для лампочки;
• кусок трубы с резьбой — можно заменить на пластиковую;
• муфта переходная 25 на 20 — можно и без нее обойтись, если воспользоваться способом крепления который описан в прошлой публикации, посмотреть можно здесь;
• фитинг — переходной ниппель — необходим если вы используете переходную муфту.

Поскольку многие перечисленные материалы у меня остались от прошлой сборки, я использую их. Вы можете обойтись и без некоторых элементов, например, металлическая труба с резьбой, фитинг и переходная муфта. А автомобильную шпатлевку заменить на холодную сварку. Но холодная сварка не так хорошо поддается обработке.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Люстра из пластиковых бутылок

Немало вариантов предлагают народные умельцы, работающие с пластиковыми бутылками. Самый простой – из большой (19 литров) бутыли для воды. Стоит поэкспериментировать и с меньшим по объему материалом.

У посуды срезается дно, край шлифуется. Изнутри бутыль красится в светлый цвет, снаружи – в темный. Изделие ставится на просушку. Через горлышко пропускается провод с патроном, закрепляется. Вкручивается лампочка – и все! Эффектный светильник готов.

Очень изящным и необычным выглядит абажур из разнообразных по цвету пластиковых бутылок. Их форма значения не имеет – материал нарезается по шаблону в виде различных листиков. Срезы для достоверности необходимо слегка оплавить жалом паяльника.

При определенном старании можно прорисовать тем же паяльником прожилки листа, только необходимо соблюдать осторожность, чтобы не прожечь деталь. В основании каждого листика толстой раскаленной иглой прокалываются отверстия

Через них листики крепятся на проволочке, которой после этого можно обмотать готовый каркас или сформировать абстрактную композицию по желанию. Все скрепляется с патроном со светодиодной лампой.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Необходимые инструменты и оборудование:

1. Пассатижи.
2. Отвертка.
3. Индикатор напряжения.
4. Маркер.
5. Стремянка либо другое устойчивое приспособление достаточной высоты.
6. Клеммные зажимы.

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.

Варианты подключения люстры

В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы. Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.

Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.

Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.

Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.

Похожие материалы

• Cхема подключения двойного выключателя на две лампочки
• Схема подключения светодиодных ламп вместо люминесцентных
• Подсветка полки светодиодной лентой
• Фаза или ноль на выключатель ?

Комментарии: 2

Анатолий Снежань

А если провода оччччень короткие, ко всему, торчат откуда-то из глубины бетонного канала-цилиндра диаметром под 10 см? Эту дыру надо чем-то заделать. А как же кабель, да еще кабель нарощенный? В алебастр.

Лучше всего сделать аналог распределительной коробки, или использовать миниатюрную так, чтобы имелся доступ к соединению. например можно сделать крышечку в размер, которая вставала бы в распор в этом отверстии. и снаружи заштукатурить.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
