Приспособления для изгибания металлических элементов «Улитка»
Чтобы производить изгибы заготовок по определенным параметрам используют вспомогательные кондукторы, получившие название «Улитка». Они служат в качестве специального шаблона, позволяющего воспроизвести десятки, а при необходимости и сотни однотипных деталей. Станок «Улитка» для холодной ковки гнет детали без дополнительного прогрева.
Работа основана на деформировании металла по определенному принципу. Чтобы выполнить гиб, приходится прикладывать значительные усилия. Поэтому мастера довольно часто приспособления «Улитка» оснащают электроприводом. Моторы-редукторы помогают развивать значительные усилия при ограниченном плече приложения силы. Крутящий момент в зоне обработки может достигать нескольких десятков килограммов.
Если выполнять подобную работу только за счет физической силы кузнеца, то работник довольно быстро устанет. Его производительность снизится до нуля. А при наличии вспомогательного механического помощника, можно производить сотни заготовок за смену.
Нужно учитывать, что гибка заготовок – это промежуточный этап в изготовлении сложных конструкций. Их еще нужно установить в нужном месте и приварить. Только тогда будет получен промежуточный результат. Потом потребуется окраска и монтаж изделия по месту заказа. На все операции потребуется не только время, н и физическая сила мастера.
Конструктивно приспособление может быть:
- Неразборным, тогда на нем будет производиться изгибание деталей только на определенные длины. Получаемая спираль имеет определенные ограничения в использовании.
- Сборным (присутствуют дополнительные фрагменты для увеличения продолжительности гиба), и на приспособлении можно производить догибание длинных деталей. Будут получены крупноразмерные детали.
Для работы с деталями из профильной трубы небольших номеров некоторые изготавливают приспособления с ручным исполнением. В них предусматривают использование рычагов, помогающих продвигать заготовку вокруг оправки. Готовые детали снимают с торца, слегка ослабив натяжение.
Чаще всего в подобных случаях использую квадратный прокат □8…12. Некоторые мастера вручную гнут профильные трубы 15·15 мм со стенкой 1,5 мм. Для более крупных изделий необходим механический привод.
Вибропресс
Данный механизм применяют, когда требуется упрочнить шлакоблок и подобные ему бетонные изделия. Внутрь в специальную форму помещают цементно-песчаную смесь, щебень. Затем воздействуют на неё давлением и включают вибрацию. В итоге происходит удаление лишнего воздуха, за счёт чего у изделия улучшаются прочностные характеристики.
Создать вибропресс в мастерской – дело вполне осуществимое. Однако стоит быть готовым, что потребуется потратить не один час личного времени и приложить большое количество усилий.
Также нужны будут соответствующие знания. Поэтому, если надо проработать плитку для тротуара или что-то подобное, эксперты рекомендуют сделать стандартный вибростол.
По сути ничего не поменяется, если состав в форме не будет сжиматься прессом, а просто под действием вибрации потеряет излишки воздуха.
Назначение и сферы использования пресса гидравлического
Пресс гидравлический представляет собой устройство, которое осуществляет большое давление на обрабатываемый материал посредством незначительных усилий. Такой принцип действия основан на законе Паскаля, согласно которому прилагаемое усилие, воздействующее на определенную площадь, передается по всему объему и является равным по всем направлениям.
Пресс гидравлический применяется для штамповки, прессовки, выдавливания, сборки, ковки, гибки
Устройство пресса гидравлического представлено двумя цилиндрами. При воздействии на меньшую камеру возрастает давление жидкости в ней, что передается по специальному каналу в большую камеру. На поршень оказывает давление рабочая жидкость, что способствует воздействию элемента на обрабатываемую заготовку. Цилиндры, как правило, располагаются вертикально, но существуют и варианты, имеющие горизонтальное размещение. В качестве рабочей жидкости применяется специальное масло.
Установка используется для прессовки, штамповки, выдавливания, сборки, ковки, гибки, правки металлических элементов. Можно купить или выполнить своими руками пресс для картона, который станет незаменим для пакетирования, брикетирования, прессования и утилизации материалов из пластмасс, бумаги и резины. Оборудование характеризуется универсальностью и может применяться в разных сферах жизни для осуществления ремонта, обслуживания и профилактических работ. В зависимости от этого пресс имеет определенное конструктивное исполнение.
Бить иди давить?
Прессовочные операции осуществляются в основном давлением и ударом. Ударная прессовка весьма экономична: от удара в металле заготовки возникает волна упругости, отчего металл лучше течет и меньше сопротивляется деформации. В практике любителей и мастеров-индивидуалов ударная прессовка широко применяется для холодной ковки металлов, особенно художественной. Ударные прессы выполняются чаще всего ударно-инерционными: энергия аккумулируется в механическом накопителе (маховике, падающем грузе). Затем накопитель вводится в зацепление с пуансоном пресса, который и бьет по заготовке. Ударно-инерционные прессы весьма компактны: такой пресс массой 1 т и размерами в плане ок. 1х1 м способен создать мгновенное усилие больше 1000 тс. Но ударная прессовка – одна из самых аварийно- и травмоопасных операций, поэтому далее будет рассмотрен только один вариант ударного пресса, пригодный для использования в домашней мастерской.
Бить иди давить?
Прессовочные операции осуществляются в основном давлением и ударом. Ударная прессовка весьма экономична: от удара в металле заготовки возникает волна упругости, отчего металл лучше течет и меньше сопротивляется деформации. В практике любителей и мастеров-индивидуалов ударная прессовка широко применяется для холодной ковки металлов, особенно художественной. Ударные прессы выполняются чаще всего ударно-инерционными: энергия аккумулируется в механическом накопителе (маховике, падающем грузе). Затем накопитель вводится в зацепление с пуансоном пресса, который и бьет по заготовке. Ударно-инерционные прессы весьма компактны: такой пресс массой 1 т и размерами в плане ок. 1х1 м способен создать мгновенное усилие больше 1000 тс. Но ударная прессовка – одна из самых аварийно- и травмоопасных операций, поэтому далее будет рассмотрен только один вариант ударного пресса, пригодный для использования в домашней мастерской.
Как работать на станке улитка для холодной ковки
Рассмотрим на примере кондуктора с ручным приводом. Первым делом отрезаем заготовку из квадрата или стальной полосы. Необходимо заранее просчитать длину (особенно если вы будете делать завитки с двух сторон заготовки).
Конец заготовки вставляем в центр кондуктора. Потом с помощью ручки крутим «улитку», и сгибаем заготовку в завиток нужного размера.
Сделать станок улитка своими руками под силу каждому мастеру. В том числе и начинающему.
Если вы планируете всерьез заняться изготовлением оконных и дверных решеток, заборов и других ограждений, то такой кондуктор должен быть в наличии.
С помощью этого приспособления вы сможете самостоятельно изготовить красивые декоративные элементы методом холодной ковки, не покупая их втридорога в магазине.

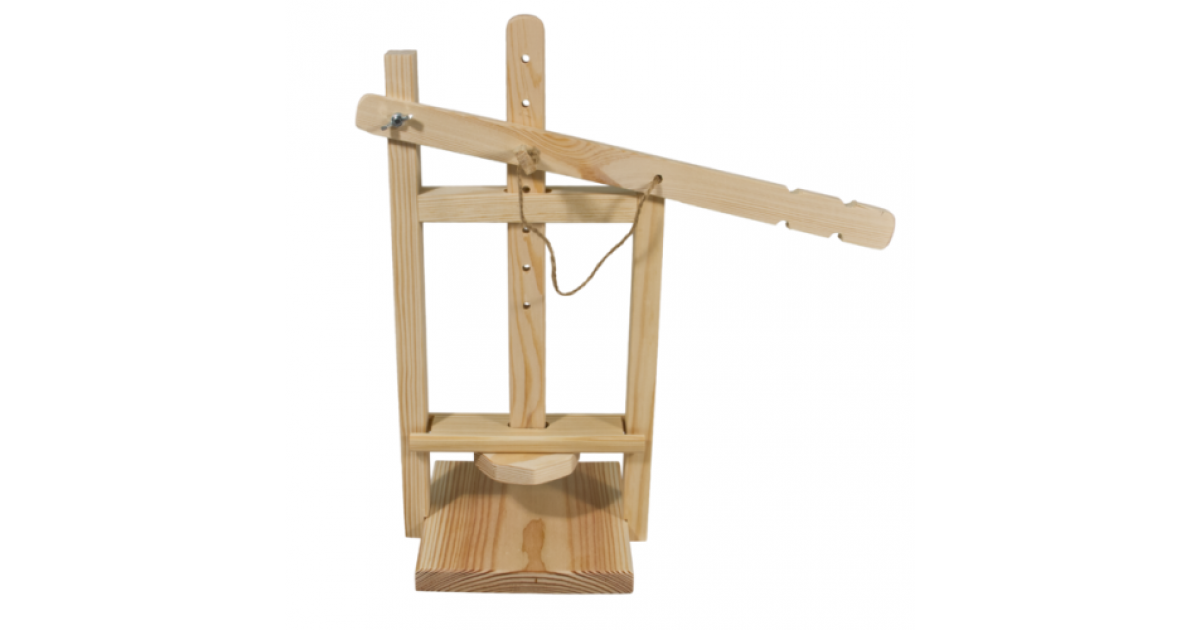

Нюансы изготовления мини-устройства для прессования
Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.
Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.
Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.
Выпрессовка в домашних условиях
Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.
Первый метод
В первую очередь, узнаем о том, как это должно быть в идеале.
Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.
Второй метод
Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.
На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.
Третий метод
В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).
Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.
Конструирование столярного верстака своими руками: чертежи, видео
Приступим к изучению полезной бытовой техники своими руками с верстака. Этот полезный агрегат бывает следующих типов: стационарный, мобильный и складной.
На схеме показаны основные элементы такого верстака
Помните, что конструкция складного верстака своими руками должна содержать следующие детали:
столешница, для создания которой вам понадобится доска толщиной не менее 6 см, в этом случае используется граб, бук или дуб. Можно использовать доски, окрашенные льняным маслом;
Для выполнения работы потребуются специальные чертежи
- конструкция тисков крепится на верхней крышке;
- опорные ножки верстака из сосны и липы. Между ними вставлены продольные соединительные балки для устойчивости всей конструкции;
- полки для инструментов монтируются под верстаком.
На схеме показано, как правильно собрать такое оборудование
Технология и чертежи столярного верстака своими руками: простая конструкция
Для изготовления такого устройства потребуются чертежи с размерами столярного верстака.
На этом фото вы можете увидеть, как делается складная конструкция
Рассмотрим, как можно построить такое устройство:
- крыша отделана брусом;
- вам понадобятся толстые доски, чтобы сделать крышку. Размер доски должен быть 0,7 * 2 метра. Для застежек используются длинные гвозди;
- в зависимости от размеров столярной скамьи используются вертикальные опоры;
- высота рабочей поверхности фурнитуры для столярной мастерской определяется своими руками. Разметка для брусков наносится на землю, где эти элементы закопаны;
- устанавливается крышка верстака. Опорные стержни прикреплены попарно. В этом случае используются длинные саморезы.
Самодельный вариант оформления
Особенности создания и проектирования деревянного верстака своими руками
Верстак можно купить или сделать самому. Кроме того, конструкция может быть оснащена ящиками. Итак, рассмотрим технологию изготовления:
- при установке перемычек на нужном уровне в планках на опоре просверливаются отверстия. Затем монтируется болт, после чего соединяются элементы;
- вертикальные опоры фиксируются горизонтальными раскосами. Внутри них сделаны пазы для подключения фурнитуры. В этом случае можно использовать зубило и молоток;
- горизонтальные перемычки устанавливаются по две с каждой стороны. Детали под столешницу необходимы для монтажа над столешницей;
- болты используются для фиксации рабочей поверхности. В столешнице просверливаются отверстия под крепеж. Болты устанавливаются так, чтобы они были утоплены.
Чертежи деревянных конструкций
Ленточную шлифовальную машину легко изготовить в домашних условиях. В этом случае вам понадобится наждачная бумага абразивной ленты. Его склейка производится встык. Для усиления шва нужно подложить под низ плотный материал. В этом случае не стоит использовать некачественный клей.
Каркас стола готов
Диаметр ленточного стержня в центре должен быть на несколько мм шире края. Чтобы лента не соскальзывала, необходимо сделать тонкую резиновую пленку. Для производства шлифовальных устройств можно выбрать такие модели, как планетарное, цилиндрическое и плоское шлифование.
Технология изготовления столярных тисков для верстака своими руками
Для верстаков тиски своими руками часто изготавливают в домашних условиях. Видео позволяет увидеть этот процесс:
Для изготовления такой конструкции вам потребуются специальные шпильки. Для работы понадобится шпилька с резьбой. Также нужно подготовить пару досок. Один элемент будет зафиксирован, а другой будет двигаться. При изготовлении обязательно использовать конструкции тисков своими руками. В каждой из досок необходимо просверлить отверстия под шпильки, которые соединяются гвоздями. Затем вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками нужно применять готовые инструкции и схемы.
Конструкция столярных тисков
Особенности созданного своими руками электрогидравлического пресса
Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.
Гидравлический пресс с электродвигателем можно создать как напольный, так и настольный
Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.
С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.
Пресс гидравлический своими руками с электродвигателем
Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.
Фланец для гидравлического пресса с электродвигателем можно выполнить из автомобильной ступицы
Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.
Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.
Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.
Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.
Для соединения маслостанции с гидроцилиндром используется шланг высокого давления
На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.
Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.
Примеры конструкций
Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.
Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:
Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости
Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.
На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.
Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс
Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:
Пресс-молот
Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.
Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.
Устройство рычажных молотов для ударной прессовки
Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.
Другие способы изготовления
Ручной пресс для макулатуры компактного типа очень прост в изготовлении. Своим принципом действия он похож на чеснокодавку:
Чертеж пресса для формирования бумажных брикетов
- Берется швеллер или брус из металла 800–1000 мм по длине.
- Методом электросварки на низ крепят металлический коробок, размер которого составляет 200*200*100 мм.
- Нижняя часть короба служит для установки откидной крышки – через нее достают макулатурные кипы. Дрелью на боковинах короба делают сквозные маленькие отверстия, при помощи которых излишек влаги испаряется из макулатуры.
- Рычаг подвижного типа скрепляют «пальцем» из металла (длина – 1000 мм) и прикрепляют наверх швеллера. Аналогично к рычагу крепят подвижный поршень.
- Поршень является металлическим листом прямоугольной формы. К его середине приваривают длинный брус, чтобы он стал параллельным с главным швеллером каркаса при полном сжатии.
- Это устройство крепят болтами к стенке на высоте 1000–1500 мм.
После завершения данной конструкции и закрепления ее на стене можно начинать проверку готового оборудования:
- Первоначально нужно размягчить бумагу в отдельной емкости, предварительно залив ее водой.
- При помощи строительного миксера тщательно перемешать полученную массу.
- Образовавшуюся «кашу» поместить в короб пресса, вставить поршень и давить вниз до упора.
Схема прессования топливных брикетов из размоченной бумажной массы
Это действие нужно повторить несколько раз, пока макулатура максимально не сожмется и не превратится в кипу. Готовый тюк извлекается через нижнюю крышку откидного типа на коробе.

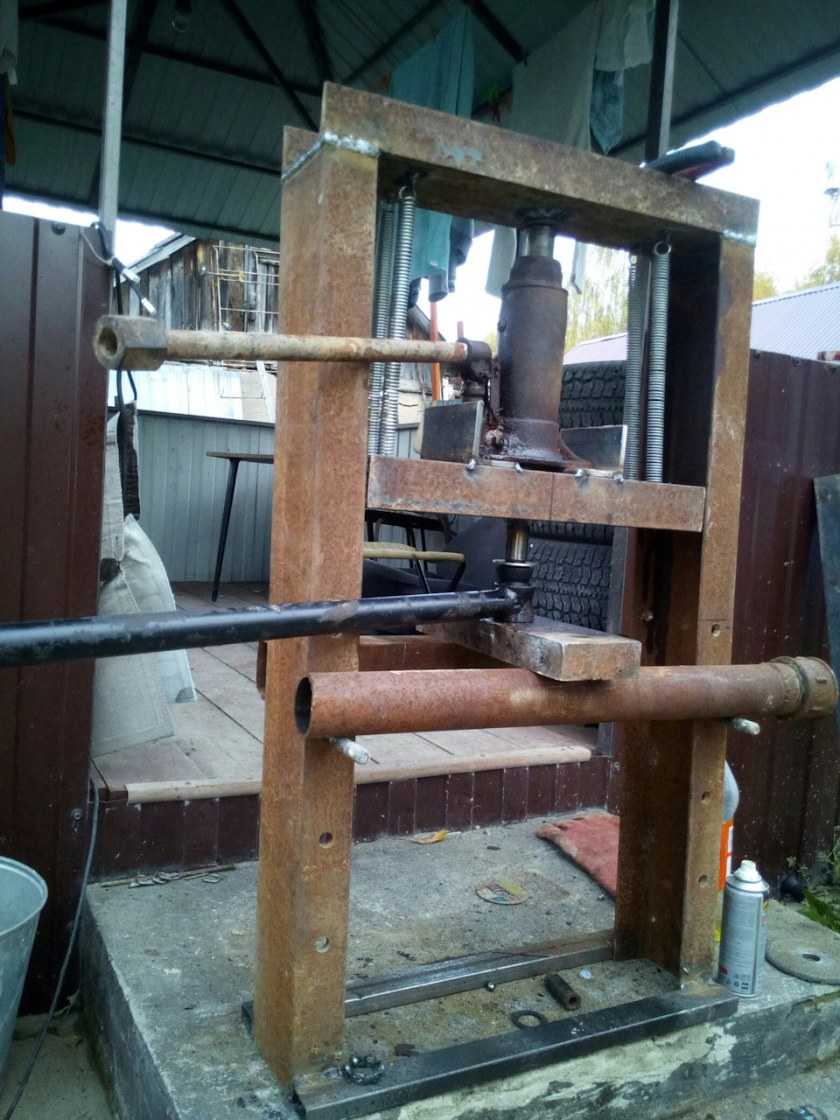

Разработка проекта
Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т.к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.
Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:
- толщину подвижного стола и платформы
- размеры домкрата
- величину хода штока
- габариты обрабатываемых заготовок.
В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.
Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.
Величину хода штока гидравлического домкрата можно регулировать следующими методами:
1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.
2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.
3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.
Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.
Приспособление для подборки сена
Агрегат имеет вид деревянного короба, посаженного на рамную конструкцию из прочного бруса или стальных профилей. У короба отсутствует крыша, но присутствует калитка.
Для самостоятельного создания устройства для переработки сена потребуются следующие материалы:
- обрезная доска;
- стальные уголки;
- металлические рейки для надёжности.
Первым делом, пиломатериалы обрабатываются. Затем их нужно соединить при помощи уголков и болтов и оббить металлическими рейками для надёжности.
- основа для монтажа всех элементов;
- крепёж к лобовине;
- ходовая деталь для пресс-короба;
- транспортный подборочный аппарат;
- цилиндрическая камера с прессом и коробкой передач.
Как сделать основные детали прессов
Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.
Поддон
Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку
Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.
Поддон можно сделать из большой тарелки или из подставки под цветочный горшок
Фильтры
Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.
Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.
Дренажная решетка
Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.
Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.
Измельчитель
Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.
Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.
Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением
Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.
Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.
Силовой элемент конструкции
Поршень
Изготовление прижимных колодок
Шток домкрата не очень удобен в работе, обычно требуется увеличенная площадь сжимающих бабок для использования широкого набора пресс-форм и работы с крупногабаритными деталями. При этом усилие должно распределяться по всей площади сжимаемых поверхностей равномерно, не вызывая деформации.
В простейшем случае в роли прижимных колодок могут выступить короткие полнотелые чушки. В них достаточно просто изготовить глухие отверстия с резьбой для фиксации к основной конструкции пресса. Но такого рода детали не всегда доступны обывателю, поэтому предлагаем вариант собственного изготовления бабок, способных без вреда выдержать значительное усилие сжатия.
Верхняя бабка должна иметь возможность составного крепления со штоком домкрата, исключающего сдвиг во время работы. Говоря проще, в бабке следует изготовить несквозное отверстие, в которое пятка домкрата войдёт с минимальным зазором. Также понадобится пара отверстий для крепления пружин возвратного механизма.
Обе бабки можно изготовить из двух отрезков швеллера или четырёх кусков уголка, формирующих параллелепипед с открытыми боковыми гранями. Швы на плоскостях, через которые проходит ось основного рабочего усилия, следует заваривать сплошным швом изнутри, остальные — снаружи. Одна из граней глушится квадратной вставкой, после чего внутренняя полость заливается пескобетоном марки 500. После застывания бабка заваривается с другой стороны, так получаются две несжимаемые колодки.
Для посадки на домкрат достаточно приварить в верхней части бабки отрезок трубы соответствующего диаметра, которая выполнит роль обсадки стакана. Для ещё большей надёжности на дне гильзы крепится шайба с отверстием под пятку штока. Нижнюю бабку можно просто поставить на переставную балку, но лучше наварить пару уголков или стальных прутьев, ограничивающих сдвиг.
Изготовление домашнего утилизатора
Сам по себе принцип такого устройства общеизвестен. Он направлен на увеличение небольшого усилия или какой-либо энергии для подачи на рабочую пластину, которая является подвижной. Механизмы бывают гидравлическими или механическими. Различаются они и по типу установки. Пресс для вторсырья своими руками сделать относительно несложно.
Простой вариант
Это простейший макулатурный пресс. Его может сделать даже мастер-новичок. О сварке ему, конечно, хорошо бы иметь начальные понятия. Берется для конструкции, как правило, то, что всегда может найтись под рукой.
Домашний (скорее, гаражный вариант, установка для сарая) делается так:
- Изготавливается чертеж, на котором указываются будущие параметры установки. При определении размеров исходить нужно из места, где предполагается размещение утилизационного станка.
- Газо- или электросваркой к нижней части металлического швеллера крепится железный короб. Это будет камерой для помещения сырья.
- Внизу камеры следует оборудовать (лучше в виде откидной крышки) систему для освобождения устройства от готовой продукции.
- С боков камеры необходимо просверлить вентиляционные отверстия. Их можно сделать в один ряд сверху, но по несколько штук.
- Сверху к швеллеру нужно прикрепить рабочий рычаг. Чем он будет длиннее, тем меньше усилий придется прикладывать в дальнейшем в процессе прессования.
- К рычагу необходимо прикрепить лист металла (нержавейки), который будет выполнять роль поршня.
- По центру поршня приваривается брус или металлическая труба. Длина ее должна быть достаточной для достижения поршнем низа камеры.
https://youtube.com/watch?v=Z9_A8k47Fco
Эксплуатация пресса
Самодельный пресс для макулатуры прост и в эксплуатации
Важно, чтобы он был устойчив, хорошо закреплен, т. е
чтобы не нес угрозу работающему на нем человеку. Начинать нужно с малого, а навыки работы будут повышаться с опытом.
Сам процесс нужно строить таким образом:
- Бумагу измельчить любым доступным способом.
- Поместить ее в подходящую емкость, залить водой и дать пропитаться.
- Перемешать и поместить в камеру.
- Несколько раз задействовать рычаг.
- Вынуть и высушить бумагу.
