Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

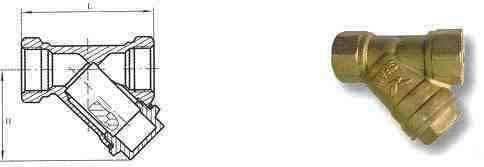

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

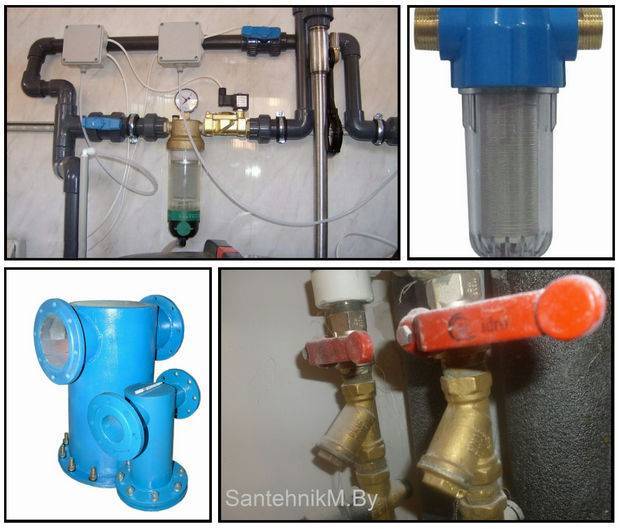

Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

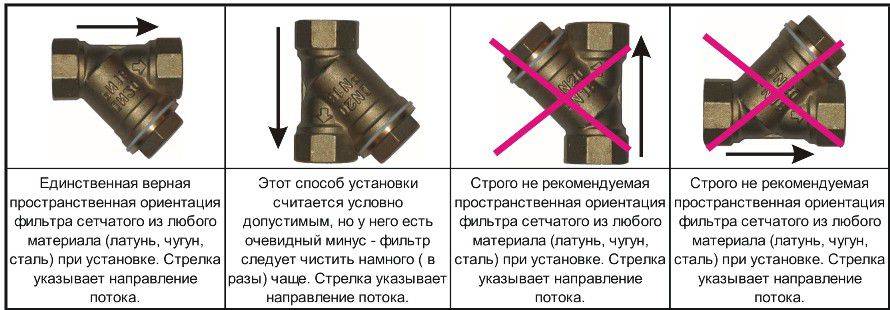

Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Фильтр-отстойник
Устройство имеет угловатую форму с расположенной внутри сеткой-фильтром. В конструкции предусмотрен боковой отвод, где оседает мусор. При помощи такого прибора производится очистка теплоносителя от частичек больших и средних фракций.
Конструкция устройства
Фильтры для газовых котлов, устанавливаемых на воду, разделяются по типам конструкции:
- Соединение с отопительной трубой производится при помощи фланца, на резьбу, или приваривание к трубе.
- По размещению устройства два вида: вертикального и горизонтального расположения.
Прибор на отопление может изготавливаться:
- Из латуни. Способен выдерживать высокие температуры.
- Из стали. Недолговечен, быстро изнашивается.
- Из пластика. Приспособлен под невысокие температурные показатели в пределах +90 ⁰С.
Существует более усовершенствованная конструкция фильтра для системы отопления. В ней есть колба с отстойником, расположенная в нижней части прибора, а над колбой зафиксирована сетка. Когда потоки теплоносителя приносят мусор, он оседает на сетке, и она под воздействием силы тяжести опускается вниз. Основное скопление грязи удерживается в нижней части фильтра – колбе.
Также, прибор оснащается сепарирующим элементом. Его основная задача — избавление от скопившегося воздуха в системе. Когда это происходит, на устройстве (в верхней части) открывается спускной клапан. Так система избавляется от воздушных пробок.
Принцип действия
Устройство оснащается сетчатым элементом, который размещают во внутренней части. Сетка перекрывает свободное прохождение потока теплоносителя. Благодаря этому все частицы большого и среднего размера оседают на сетчатом элементе, очищая теплоноситель. В радиаторы жидкость приходит без примесей.
Преимущества
Достоинства усовершенствованных конструкций:
- Прибор оснащается колбой, поэтому устройство не разбирается для очистки от мусора.
- В нижней части устройства имеется сливной кран, предназначенный для удаления воды с частичками грязи.
- Через клапан осуществляется вывод воздушных пробок. В этом случае вода нормально циркулирует, а система не обрастает инородными частицами.
Место и особенности установки
В зависимости от типа системы отопления определяется место монтажа прибора. Установка в автономных контурах производится перед газовым котлом, на байпасе или в местах разветвления.
Качественный монтаж гарантирует правильную работу устройства. Перед установкой необходимо очистить теплоноситель от мусора.
Неправильное размещение фильтра или полный отказ от его использования может спровоцировать поломку насоса, перекачивающего воду в системе отопления. Мусор будет оседать на лопастях, выводя из строя все устройство.
Особенности установки и обслуживания
Схема установки фильтра (2) в систему отопления
Установить фильтр вполне реально своими руками, но есть несколько важных моментов, с которыми стоит ознакомиться еще до проведения монтажных работ. Это позволит сделать все правильно, даже если вы не профессионал в данной области.
Фильтры для отопления могут иметь различный диаметр окружности (15-100 мм), выбор зависит от диаметра труб в том месте, где предстоит монтаж. Устанавливается он обязательно в вертикальном положении, на специальных кронштейнах.
Советы по монтажу
Краткая инструкция с несложными рекомендациями поможет без проблем справиться с поставленной задачей:
Перед установкой следует основательно прочистить трубопровод отопительной системы от ржавчины, окалины, частиц металла и других видов загрязнений;
Выбирая фильтры для системы отопления, необходимо помнить о том, что он должен соответствовать условиям рабочей среды, где будет происходить его эксплуатация (среда, температура, давление);
Для установки рекомендуется выбрать максимально доступное для осмотра и обслуживания в дальнейшем место (не забывая о технических требованиях к месту его установки – на «обратке», перед насосом!);
Важно чтобы диаметр отверстия точно совпадал с диаметром труб в месте установки. Это позволит обеспечить надежность монтажа и исключить в дальнейшем возникновение механических напряжений (перекосы, растяжения, изгибы и т.п.)
Обслуживание и очистка
Очистка прибора происходит просто:
- Промывка системы отопления от осадков обратным током воды;
- очистка сетки (отворачивается крышка, вытаскивается сетка, очищается от скопившегося мусора и ставится обратно на свое место).
Сетка легко снимается, для этого нет необходимости проводить полный демонтаж. Это позволяет с легкостью самостоятельно справиться с задачей по очистке.
Подготовка к процессу
Перед началом работ следует приобрести расходные материалы и дополнительные детали, которые могут понадобиться.
Всего же перечень необходимых покупок следующий:
- Фильтр и фильтрующий элемент. Они должны быть аналогичны тем, которые будут чиститься. Запасные детали позволят в случае выхода из строя старых, сразу заменить их на новые.
- Прокладки, устанавливаемые перед заглушкой. При разборе конструкции из-за прикипания к корпусу, они часто рвутся или повреждаются.
- ФУМ-лента, предназначенная для герметизации резьбовых соединений.
- Любое средство от ржавчины. Это может быть керосин или тормозная жидкость, чтобы обработать все элементы конструкции.
Дополнительно необходимо подготовить инструменты:
- Плоская и крестообразная отвертка.
- Гаечные ключи нужного размера либо один прямой или рычажный разводной.
- Плоскогубцы.
В некоторых случаях может потребоваться строительный фен или обычная газовая горелка. В крайнем случае, их можно заменить обычной бытовой зажигалкой.
Фильтр универсальный сетка
Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.
Назначение расширительного бака
Для поддержания определенного давления в контуре устанавливается компенсационный бак системы отопления. Эта емкость нужна для компенсации теплового расширения жидкого теплоносителя. Если бы бака не было, то при нагревании воды она сильно расширялась и вызывала критическое повышение давления в трубопроводе, что могло привести к аварийной ситуации.
Благодаря наличию бака излишек расширившейся жидкости поступает в емкость и давление в системе поддерживается в нормальных пределах. При остывании теплоносителя нехватка жидкости компенсируется за счет воды, поступающей обратно из расширительной емкости в систему.
Конструкция расширительного бака
Существует две разновидности баков – открытые и закрытые. Первые представляют собой металлическую бочку с крышкой. Снизу есть патрубок для врезки в систему отопления. Бак открытого типа монтируется в наивысшей точке системы. Так же эта емкость имеет патрубок аварийного слива, через который избыток теплоносителя сливается в канализацию для защиты от перелива.
Расширительная емкость закрытого типа имеет две камеры – воздушную и водяную. Снизу расположен патрубок подключения к отопительному контуру. В верхней части установлен ниппель для заполнения воздушной камеры и манометр для контроля давления. Конструкция закрытого типа обязательно укомплектовывается автоматическим воздухоотводчиком и предохранительным клапаном.
Обе камеры разделены эластичной мембраной. При поступлении теплоносителя в водяную камеру мембрана продавливается в воздушный отсек, чем вызывает повышение давления в нем. При снижении температуры теплоносителя жидкость выдавливается из камеры обратно в систему за счет повышенного давления в воздушном отсеке.
Как рассчитать объем расширительной емкости?
Объем расширительного бака должен быть на 10% больше объема нагретого теплоносителя, циркулирующего в системе отопления.
Для расчета можно воспользоваться формулой Vб = Vс х k/D, где:
- Vб – объем расширительного бака;
- Vс – количество теплоносителя в контуре;
- K – коэффициент расширения жидкого теплоносителя при нагревании;
- D – показатель эффективности компенсационной емкости.
Чтобы подсчитать общее количество холодного теплоносителя стоит сложить данные из характеристик всех комплектующих для отопления (нагревательного котла и радиаторов). Внутренний объем трубопроводов подсчитывается отдельно, исходя из сечения труб.
Коэффициент расширения теплоносителя при его нагревании до 95°С составляет 4% (0,04). Но есть поправки с учетом концентрации примесей в воде. Если их концентрация в пределах 10%, то поправочный коэффициент равен 1,1, то есть 4 процента нужно умножить на это число. При концентрации примесей в пределах 30% поправочный коэффициент равен 1,3. Как правило, показатель эффективности расширительного бака составляет 0,375. После проведения всех расчетов полученное значение увеличиваем на 10%.
Дома у каждого из нас присутствует система отопления. Без отопительных приборов, обеспечивающих полноценный температурный режим в любое время года, нельзя представить ни один современный дом.
Однако нужно помнить, что мало просто установить трубопровод, подключить к нему котел и запустить в работу. Необходимо также позаботиться о качестве воды внутри труб. С этими задачами отлично справляется фильтр для системы отопления.
Фильтр в системе отопления
Что такое фильтр для отопления, зачем он нужен и каким бывает? Сейчас разберемся.
Разновидности фильтров грубой очистки
Несмотря на довольно простую конструкцию фильтра, существуют также различные виды с важными отличиями. Разберемся с каждым из них по отдельности. Некоторые пользователи делят ФГО на следующие подвиды:
- Бытовые – предназначенные для домашнего использования фильтры, будь то квартира или загородный дом. Они обеспечивают предварительную очистку воды от песка, ила и крупных частиц ржавчины.
- Промышленные – более усовершенствованные и сложные модели фильтров, способные справиться с более мелкими загрязнениями воды. Зачастую такие фильтры магистрального типа устанавливаются на водоканалах для очистки от примесей нефти, масла и жира.
Разумеется, фильтр грубой очистки воды для квартиры может быть только бытовым, однако и среди бытовых ФГО есть также свои различия. Прежде всего, по расположению отстойника их можно разделить на два типа
Косые – определить их не составляет труда, так как их отстойник находится под наклоном к потоку воды. Считается, что эффективность такого фильтра ниже, чем у прямого, однако и свои плюсы также имеются – «косой» ФГО занимает меньше места.
Прямые – соответствуя своему названию, данные фильтры располагаются прямо перпендикулярно потоку воды, обеспечивая полноценную защиту воды от механических примесей.
Прямой фильтр очистки воды
И на этом категории ФГО не заканчиваются. Как и большинство фильтров очистки воды, грубый вид очистки также нуждается в своевременном уходе и очищении его самого от накопившихся вредных частиц. Здесь можно выбрать из трех видов:
- ФГО с откручивающейся крышкой. Как на иллюстрации выше, мы видим, что прямой фильтр имеет крышку, которую нужно регулярно открывать и прочищать фильтр. Такие фильтры еще называют грязевиками.
- Фильтры с системой промывки. Такой фильтр вместо крышки оснащен краном и отверстием для выхода загрязнений. Удобнее и быстрее осуществить очистку такого фильтра, так как для этого нужно лишь подставить тару и открыть кран, без необходимости что-то самостоятельно прочищать.
- И самая удобная и новая модель, конечно же, самоочищающийся фильтр грубой очистки, оснащенный двумя датчиками, по одному на входе и на выходе. Задача датчиков фиксировать давление воды, и, если они обнаруживают, что давление понизилось, значит фильтру требуется очистка. В данном случае вам не придется регулярно проверять и контролировать состояние фильтра – он проделает эту работу за вас.
Также существует разделение ФГО по способу очистки, среди них выделяют:
- Сетчатый фильтр – считается, что такой вид фильтров обеспечивает надежную степень очистки и более долгий срок службы. К примеру, сетчатый фильтр из нержавеющей стали не нуждается в замене, его достаточно лишь своевременно очищать.
- Дисковый фильтр – большое преимущество такой разновидности фильтров – диски не требуют замены или ремонта, а также имеют внушительный срок службы – не менее 10 лет. Принцип его работы заключается в том, что вода фильтруется через комплект полимерных дисков, и в зависимости от комплекта степень фильтрации составляет от 55 до 400 мкм. Периодически цилиндр из дисков требует очистки, которую можно без проблем провести самостоятельно.
- Фильтры с полипропиленовым модулем – самые непрактичные, по сравнению с предыдущими вариантами, фильтры. Полипропиленовый модуль не подлежит повторному использованию и требует обязательной замены, в противном случае качество воды может сильно пострадать.

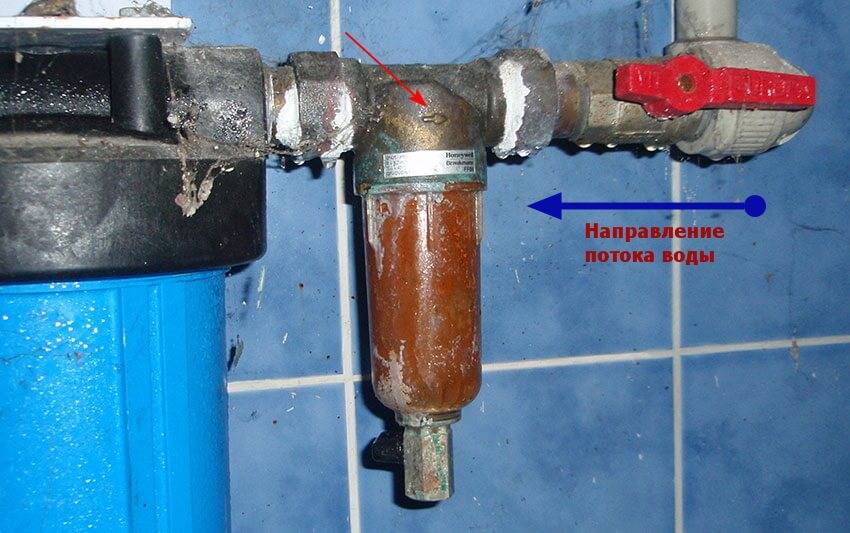

Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Скважинный насос
После бурения скважины мы задумываемся о покупке насоса (а вообще до). Система очистки воды для частного дома, коттеджа или дачи начинается со скважины и насоса. Скважинный насос подает воду из скважины или колодца (автономное водоснабжение) в систему водоподготовки (накопительную емкость или гидроаккумулятор) проходя через сетчатый грязевой фильтр.
Скважинный насос фирмы ZDS
Выбор насоса зависит:
- от глубины скважины;
- от необходимой производительности;
- от вашего бюджета.
Практика показывает, что наиболее популярными из среднего ценового сегмента являются такие производители как ZDS и итальянские насосы Pedrollo и Lowara.
Из бюджетных вариантов — Вихрь, HAMMER, QUATTRO и другие. Но скважинный насос это не тот элемент, на котором стоит экономить. И тут простой подход — лучше потратиться один раз и забыть на несколько (в идеале несколько десятков) лет.
Так же популярностью пользуются насосы GRUNDFOS и FORWARD. Цена на GRUNDFOS обычно выше, но особой разницы я не заметил (если брать в расчет насосы, у которых одинаковые технические характеристики).
Об общем выборе скважного насоса мы поговорим в отдельной статье. Средний бюджет на скважинный насос — 30 000 рублей
Средний бюджет на скважинный насос — 30 000 рублей.
Для системы производительностью 2 куба в час нужно выбирать насос следующим образом.
Открываем карточку насоса, который вам приглянулся. Открываем документацию (паспорт, инструкцию и т. д.).
График напорных характеристик скважинного насоса
Находим график напорных характеристик. В графике находим максимальную производительность при необходимой нам высоте напора (складываем глубину скважины и расстояние подъема воды после скважины), и смотрим на показатель производительности.
Если при необходимой высоте КПД насоса находится в точке необходимой производительности, то эта модель нам подходит.
Грубая очистка воды фильтрами отопления
Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.
Фильтр-грязевик
Фильтр-грязевик для отопления
Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.
Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.
В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:
- По способу подсоединения – резьбовой, приварочный или фланцевый;
- По расположению – вертикальный или горизонтальный.
Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.
Инструкция по установке фильтра-грязевика
Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.
Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.Фильтр с сеткой для системы отопления защитит циркуляционный насос от попадания в лопасти мусора. Если его не установить, то вероятность выхода крыльчатки и двигателя из строя возрастает в разы.

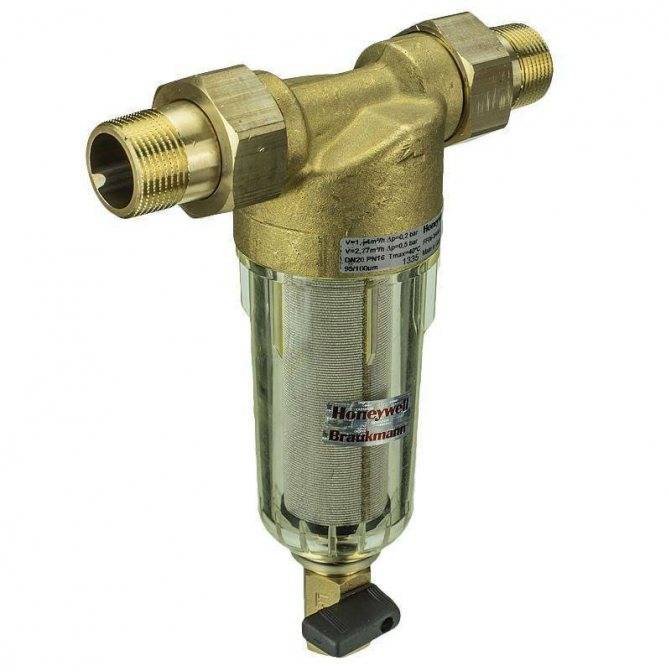

Фильтр отстойник

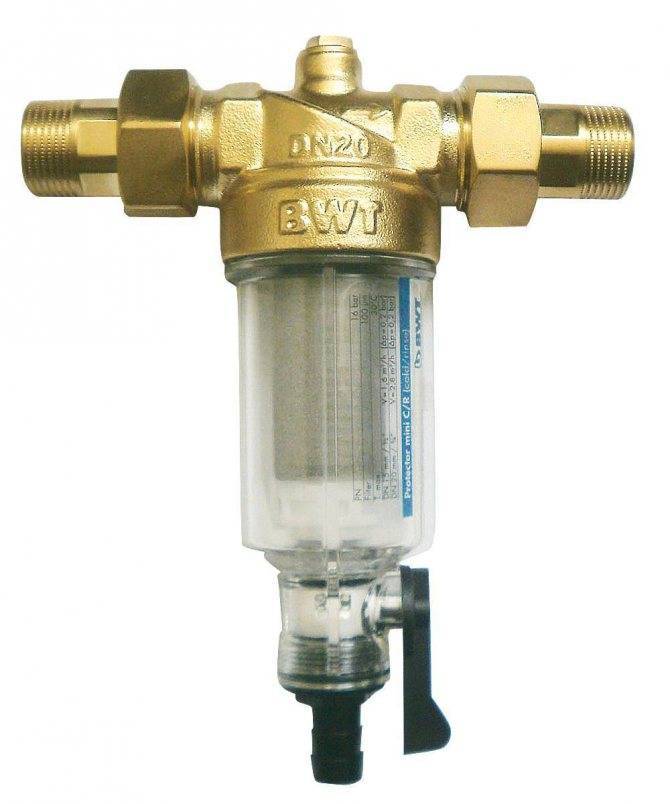

Фильтр отстойник с воздушным сепаратором
Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.
Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.
Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:
- Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
- Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
- Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.
Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже – до 7 тыс. рублей.Обязательно проверяйте материал изготовления колбы у фильтра-отстойника. Это должен быть термостойкий пластик, который не потеряет своей формы под воздействием высокой температуры.
Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Основные типы фильтров и их устройство
Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.
Классификация по способу монтажа и очистки
Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:
- На резьбовом соединении;
- Устанавливаемые при помощи фланцев;
- Устройства, для установки которых необходимы сварные работы;
Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.
Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.
Классификация по способу обслуживания
Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:
- Самопромывные;
- Промывные;
- Непромывные;
Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.
Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле
Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра
В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра
Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.
Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.
Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.
Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.
Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.
Классификация грязевиков
Принцип работы заключается в прохождении теплоносителя через специальный сетчатый или магнитный фильтр, отсеивании грязевых фракций и осаждении их на дне стакана. Главным условием правильной работы является монтаж отстойника в направлении потока теплоносителя.
Грязевой фильтр, частично покрытый грунтовкой.
Классификация грязевиков для систем отопления производится по нескольким признакам. По степени очистки различают устройства тонкой и грубой очистки. По вариантам монтажа: резьбовые, фланцевые и сварные. По способу обслуживания:
- самопромывные – осадок из отстойника и с поверхности сетки смывается потоком воды при открытии крана на грязевике;
- промывные – стакан промывается без демонтажа фильтра, но вручную;
- непромывные – для очистки требуется демонтировать и разобрать узел.
Промывной фильтр механической очистки воды.
