Гофрированная труба для прокладки кабелей и проводов

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Его используют в таких целях, как:

• повышение пожарной безопасности при работах на горючих перегородках;
• уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
• предотвращение механических повреждений кабеля;
• уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
• протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
• увеличение водонепроницаемости при подземном монтаже;
• облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

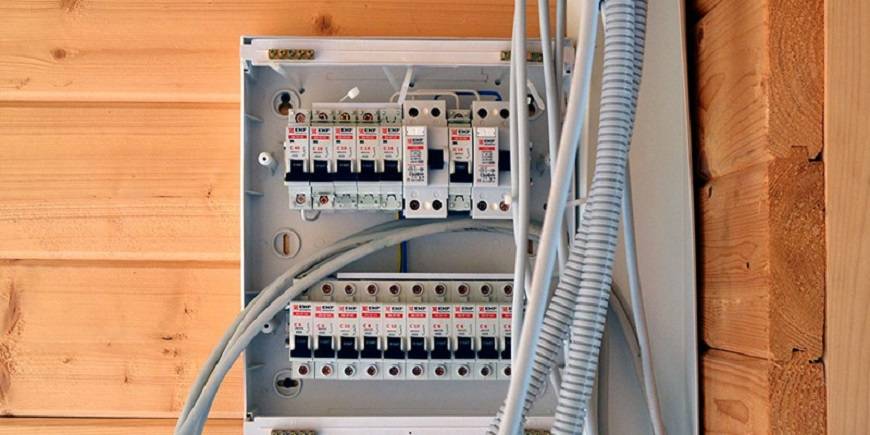

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Необходимость применения гофры металлической для кабеля и цена проекта

Из приведенной выше таблицы понятно, что стоимость этих расходных материалов намного выше по сравнению с полимерными аналогами. Но металлическая конструкция обладает собственной несущей способностью. Она выдерживает без повреждений сильные и различные механические воздействия. В частности, такие оболочки устойчивы к многократным сгибам, истиранию. Их применяют для присоединения частей, которые перемещаются в процессе эксплуатации. Их устанавливают там, где надо исключить случайные повреждения с повышенной гарантией:

Металлическую гофру для проводки применяют в деревянных строениях.

Эти изделия снижают риск возгорания, если образовалось короткое замыкание

• Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
• Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
• Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
• Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.

Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.

Watch this video on YouTube

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

• Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
• Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
• Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
• Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

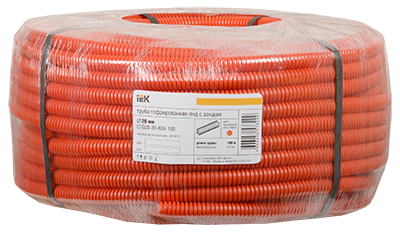

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

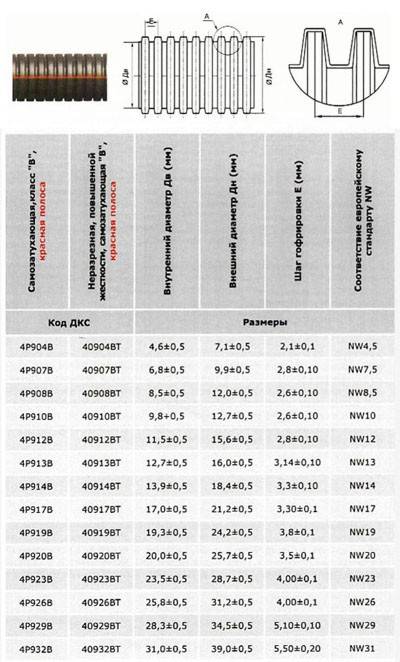

Размеры и примерные цены

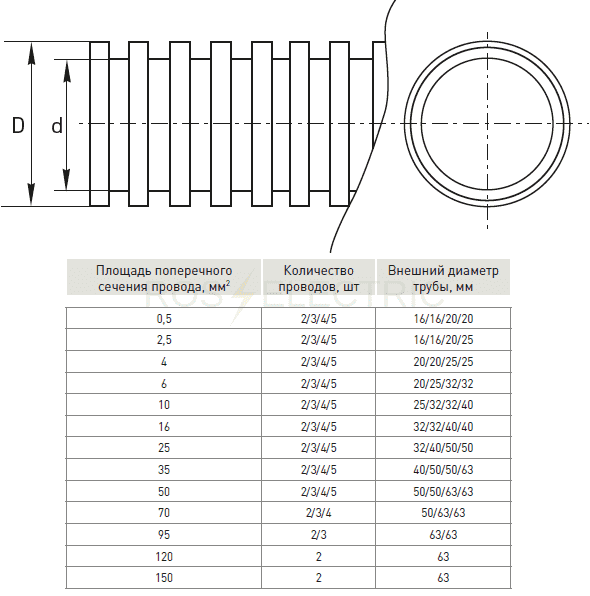

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

Провод ПВС

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

1. Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
2. Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
3. Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.

Виды гофрированных рукавов для кабелей

Гофрорукава различаются по виду или исполнению (прочность, гибкость,толщина) и материалам.

Вид гофры	Нагрузки до, Н/5 кв. см	Характеристики и область применения
Лёгкая	320	тонкостенная, гибкая, непрочная, подходит для укладки в жилых помещениях под обшивкой.
Средняя	750	гибкая, устанавливается в стеновые штробы.
Тяжелая	1250	жесткая, толстостенная, монтируется в стяжку пола.
Сверхтяжелая армированная	от 4000	стальная проволочная спираль в оболочке из пластика, используется на улице, в том числе – под землей и в подвешенном состоянии.

Чем тоньше стенки гофрированного рукава, тем он эластичней, что существенно упрощает монтаж особенно на тех участках сети, где требуется сделать повороты. Но в тех случаях, когда нужна высокая износостойкость, лучше выбрать более жесткие варианты исполнения.

Нужно помнить, что самые толстостенные трубы нельзя сгибать под прямым углом, так как в месте сгиба они могут сломаться.

По материалам, из которых изготавливают гофрированные трубы, выделяют следующие виды:

• поливинилхлоридные (ПВХ),
• полиэтиленовые высокого давления (ПВД) и низкого давления (ПНД),
• полипропиленовые (ППР),
• металлорукав.

Материал	Достоинства	Недостатки	Область применения
ПВХ	доступная цена, самозатухание при возгорании, гибкость, удобство монтажа	портится от УФ-лучей, теряет прочность при замерзании, размягчается при сильном нагревании, неустойчивы к повышенной влажности, непрезентабельный серый цвет	в сухих отапливаемых помещениях с нормальной влажностью, кабель-канал рекомендуют спрятать за вагонкой, гипсокартоном или стеновыми панелями
ППР	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности	средняя прочность и гибкость	на улице и в жилых и бытовых помещениях
ПВД, ПНД	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности, кислотам, маслам и растворителям	средняя прочность и гибкость	на улице и в любых помещениях, в том числе технических, в бетонных конструкциях и кирпиче
металлорукав из оцинкованной стали (РЗ-Ц), из белой жести  (РЗ-СЛ)	многообразие вариантов исполнения, высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию	негерметичен, при сжатии расходится, пропускает к кабелю влагу и пыль	в сухих помещениях, на прямых участках, при проведении кабель-канала по легковоспламеняемым конструкциям
металлорукав с изоляцией ПВХ (РЗ-ЦП)	высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию, самозатухание	высокая стоимость	в санузлах и надворных постройках

Монтаж гофротруб

Монтаж кабеля внутри гофры

Давайте теперь рассмотрим монтаж кабеля внутри гофры, а потом узнаем, как крепить гофротрубу к внешним конструкциям

Обратите внимание, что мы рассмотрим два варианта монтажа — для обычной трубы и для материала с проволочной натяжкой

Простой монтаж проводки в гофре без проволоки

Такой вариант подходит в том случае, если длина электрического кабеля не превышает 5 метров. Сам монтаж осуществляется тривиально:

1. Отрежьте от гофротрубы фрагмент необходимой длины, зачистите ее края с помощью ножа.
2. Сложите гофротрубу, чтобы уменьшить ее длину, а потом вставьте внутрь конструкции кабель.
3. При необходимости аккуратно просуньте кабель внутрь, пока он не появится с другого края.

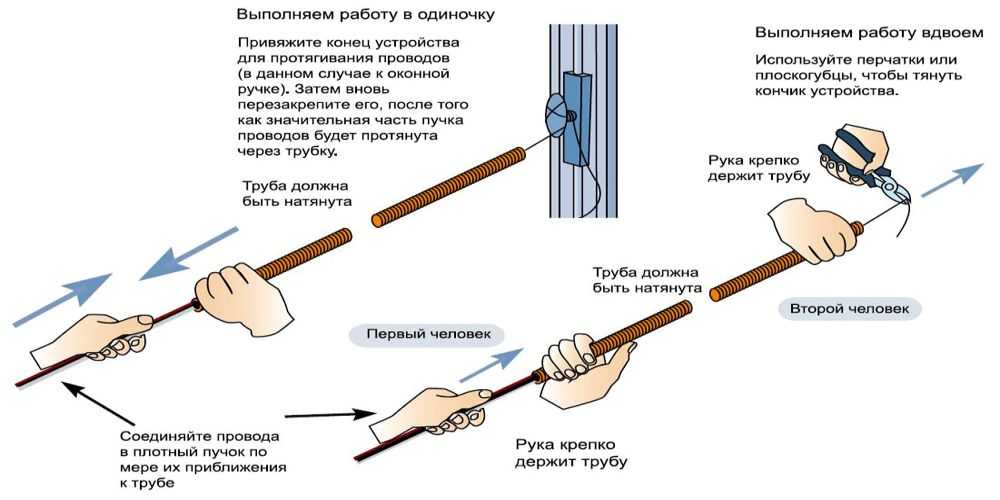

Монтаж с использованием приспособления для укладки кабеля

Этот вариант монтажа является более надежным и простым, а подойдет он для гофротруб любой длины. Монтаж выполняют следующим образом:

1. Расправьте один из краев проволоки, которая расположена внутри гофрокабеля. Потом присоедините к нему электрический провод, который Вы будете протягивать
2. Обмотайте проводку вместе с проволокой таким образом, чтобы получить обтекаемую форму (благодаря этому риск деформации трубы при протягивании кабеля будет исключен).
3. С другой стороны гофротрубы возьмитесь за конец проволоки и начинайте ее понемногу вытаскивать, пока не покажется вторая сторона электрического кабеля.

Как крепятся гофрированные трубы с проводкой к внешним конструкциям

Как крепятся гофрированные трубы

К внешним конструкциям гофротрубу с проводкой следует крепить так:

• Если планируете вмуровывать трубу в стену, то необходимо с помощью болгарки или перфоратора заранее создать в стене небольшие выемки-штрабы. В выемках нужно создать небольшие отверстия, к которым гофротруба будет крепиться с помощью дюбель-шпилек или дюбель-хомутов.
• В случае наружного монтажа (например, на стене или потолке) рекомендуется использовать пластиковые клипсы, которые крепятся к поверхности с помощью длинных дюбелей или саморезов. Диаметр клипсы должен совпадать с диаметром гофротрубы, иначе соединение получится очень ненадежным.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

• Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
• Единый отрезок гофррукава не укладывается в острых углах:
• Повороты не должны располагаться рядом;
• Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
• Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
4. Жгут протягивается в гофрированную электротехническую трубу
5. Кабель в защите закладывается в канал.

Крепеж

Существует несколько общих правил крепежа:

• Расстояние между крепежными элементами в идеале — 40-50 см;
• Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
• Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
• К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

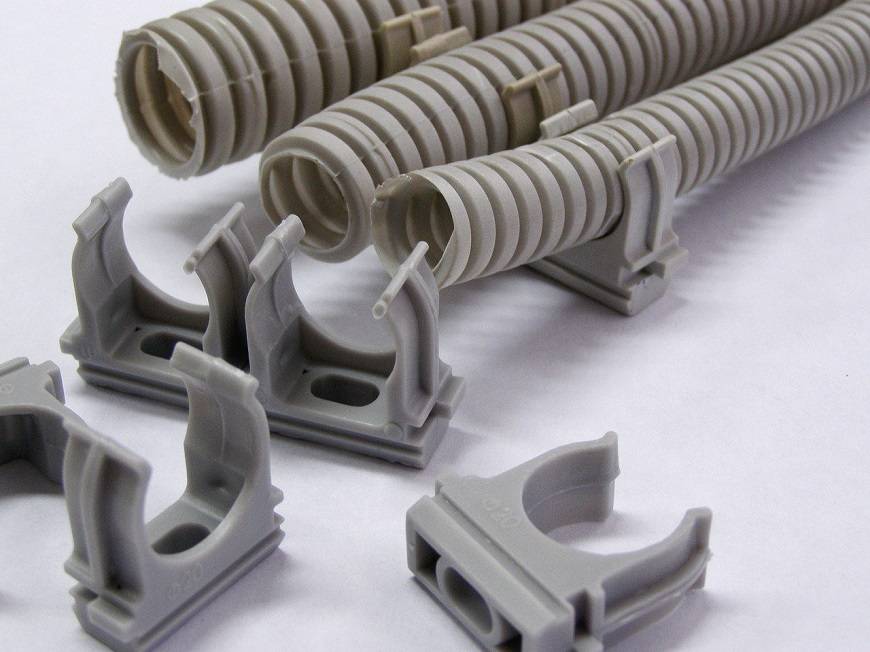

Виды крепежа для гофрорукавов:

• Дюбель-клипса;
• Дюбель-стяжка;
• Кабельные стяжки КСП;
• Клипсы и скобы с гвоздем;
• U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Классификация по условиям эксплуатации

Гофротрубы производятся из разных материалов: ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). В отличие от гладких труб, гофрированные обладают гибкостью, прокладка кабеля с их помощью осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

Гофротрубы ПВХ используются для прокладки силовых и слаботочных линий внутри зданий и сооружений и рекомендуются для открытого монтажа кабеля по потолку. Большим преимуществом гофротруб из ПВХ является их пожаробезопасность (соответствует ГОСТ Р 53313-2009).

Они изготавливаются из самозатухающего пластика, не поддерживающего горение, что исключает возникновение пожара при коротком замыкании.

Гофрированные трубы из ПВХ обладают достаточно высокой прочностью на сжатие, но при этом низкой ударной прочностью. Поэтому их не рекомендуется использовать в таких условиях, где возможно возникновение ударных нагрузок, например, при монтаже гофротрубы ПВХ по полу есть риск, что на нее могут наступить или уронить груз. При нарушении целостности трубы придется перекладывать всю трассу, что очень трудоёмко и дорого.

В отличие от гофротруб ПВХ, гофрированные трубы ПНД являются горючими и в соответствии с ПУЭ применяются для прокладки кабеля внутри несгораемых конструкций: в штробах стен, стяжках пола, для заливки в монолит или под землей. Гофротрубы из ПНД обладают высокой эластичностью и ударной прочностью по сравнению с ПВХ, не боятся механического воздействия в условиях строительной площадки. Гибкость гофрированных труб ПНД позволяет осуществлять изгибы до минимального радиуса, выполнять переход от пола к стенам без дополнительных аксессуаров.

Общие требования к трубным системам для прокладки кабеля определяет ГОСТ Р МЭК 61386.1-2014. Для их надёжной и безопасной эксплуатации особое значение имеют механическая прочность труб и их устойчивость к влиянию агрессивных факторов внешней среды. В таблице приведены технические характеристики гофрированных труб различных типов.

Характеристики	Труба гофрированная (ПВХ)	Труба гофрированная (ПНД)	Двустенная гофрированная труба (ПНД)
Материал	Самозатухающая композиция (ПВХ)	Полиэтилен низкого давления (ПНД)	Полиэтилен низкого давления (ПНД)
Степень пылевлагозащиты	IP40, при условии применения специальных аксессуаров – IP55
Диапазон температур эксплуатации	От 15 до +60 °С	От 40 до +90 °С	От 40 до +90 °С
Прочность на сжатие	Свыше 350 Н на 5 см при 20 °С – стандартный тип	Свыше 125 Н на 5 см при 20 °С – лёгкий тип	Свыше 450 Н на 20 см при 20 °С
Свыше 350 Н на 5 см при 20 °С – стандартный тип
Свыше 750 Н на 5 см при 20 °С – тяжёлый тип	Свыше 750 Н на 5 см при 20 °С – тяжелый тип
Электрическое сопротивление	Не менее 100 МОм (500 В, в течение 1 мин)

Как выбрать надежные гофрированные трубы

На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок

К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы

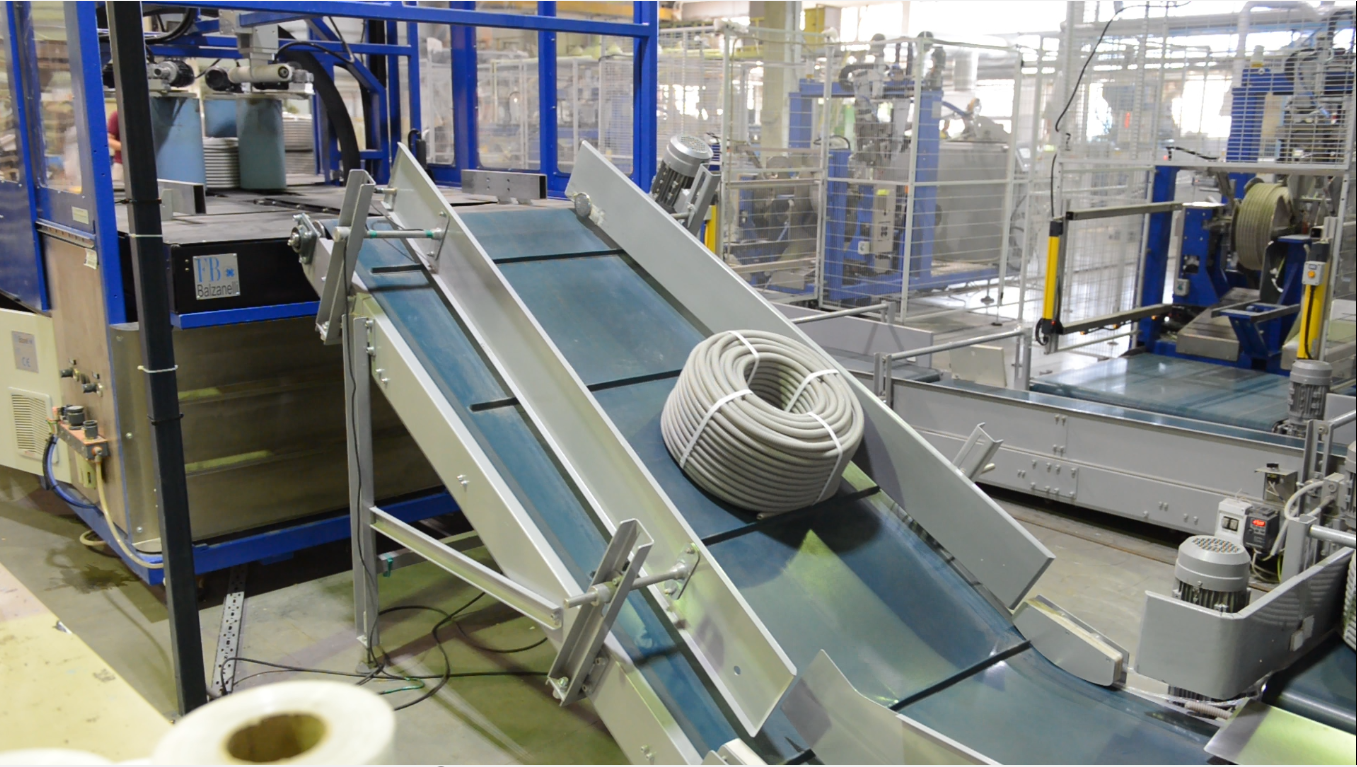

Линия по производству гофротруб IEK на предприятии IEK GROUP

Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK, которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).

Гофрированные трубы IEK производятся на высокотехнологичной, полностью автоматизированной линии, при их изготовлении используется только качественное сырье. Гофротрубы и аксессуары IEK проходят многоступенчатый контроль качества, поэтому срок их службы составляет не менее 25 лет. Гарантийный срок эксплуатации – три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.

7.85

Cообщение об ошибке

Характеристики и область применения

Оба вида применяются для:

• Монтажа проводки в стенах из горючих материалов (дерево), либо за отделкой из таких материалов, а также при креплении кабелей к перекрытиям из дерева для повышения пожарной безопасности;
• Защиты кабеля от механического повреждения (чем тверже гофра, тем лучше), проникновения влаги;
• Защиты кабеля от сдавливания при монтаже систем «теплый пол» под бетонную или полусухую стяжку, в будущем поврежденный кабель можно легко заменить, не взламывая стяжку;
• Предотвращения порчи кабеля от солнца и влаги при его наружной прокладке.

Гофра ПВХ обладает легкостью и гибкостью, поэтому ее покупают для монтажа проводки в самых труднодоступных местах, причем после прокладки можно заделать линию бетоном. Используют ее и для монтажа потолочных осветительных систем, скрытых за декоративными отделочными панелями из пластика, гипсокартона и т.д. Так как собственный вес гофры очень мал, можно использовать под легкие трубы минимум крепежей или вовсе обойтись без них.

Оптимальный режим эксплуатации при температуре +25-60 0С. Для наружной прокладки гофра почти не применяется из-за своего достаточно узкого рабочего температурного диапазона.

ПНД обладает большей стойкостью к возгоранию, так как для этого материала рабочий температурный режим имеет гораздо больший диапазон +40-900 0С. Эти трубы более тяжелые.

Для наружной прокладки этот тип подходит идеально.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.
