Выбор источника газа
Начать организацию газового отопления требуется с выбора источника горючего. Не все города и деревни имеют доступ к центральной газовой сети. Но газ можно получить из баллонов и газгольдера.
По центральной магистрали поступает природный газ, который на 80-90 % состоит из метана. Сжиженное топливо (СУГ) обычно поставляется с баллонов, газгольдера и представляет собой смесь бутана и пропана. Давление в таких емкостях обычно достигает около 15–18 атмосфер.
Если для газового отопления частного дома зимой использовать баллоны емкостью 50 л, то их потребуется менять каждые 2-3 дня. Именно поэтому для автономного обогрева рекомендуется приобрести газгольдер.
При выборе размера емкости требуется ориентировать на потребности коттеджа. При расчете объема учитывается газовая плита, камин, котел для нагрева воды, прочее. Для дома площадью 150 м2 достаточно газгольдера на 2000-3000 л, а для дачи размером 300 м2 – 8000-9000 л.
При монтаже емкости в земле не нужно переживать о давлении газа в трубах. Газгольдер максимально простой в применении. Достаточно вовремя проводить заправку и вызывать специалистов для профилактического обслуживания. Для установки газгольдера следует выделить 3 дня, а стоимость работ в среднем составляет 150-200 тысяч рублей.
При организации автономного газоснабжения требуется приобрести котел, который работает на сжиженном газе
Важно приобрести качественное оборудование, ведь дешевое устройство может часто ломаться, что в итоге приведет к серьезным авариям
С чего начать
Прежде чем начать разбираться в том, как самому сделать газовое отопление, необходимо оставить наивные размышления о том, что обойдётся без сотрудников газовой службы. К сожалению невозможно выполнить всю работу самостоятельно.
В любом случае придётся привлекать специалистов. Но, чтобы уменьшить затраты можно многое смонтировать личным трудом.
Почему опираемся на газ:
- Это дешёвый источник сырья для горения, и отдачи тепла дому. Даже дрова примерно в два раза дороже для отапливания идентичной площади жилого помещения;
- Эксплуатация газа предполагает отсутствие копоти либо продуктов горения, что несомненная выгода в сравнении с дровами, углём, палетами;
- К современным газовым системам прилагается термостат — это позволяет регулировать уровень температуры;
- Оборудование не сильно нагревается в результате сгорания газа. Это практически нивелирует возможность возгорания деревянной стены, стропило либо балки.
Но большая часть экономических преимуществ относится к централизованному методу подачи газа. К сожалению на основе баллонов предполагается увеличение стоимости в 6 — 7 раз.
Схемы газового отопления дома
Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).
Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества
Это важно в тех регионах, в которых свет отключают часто
Схема ситемы с естественной циркуляцией
Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.
Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.
Способ разводки
Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.
Схема однотрубной системы газового отопления частного дома
Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.
Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.
В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).
Пример двухтрубной схемы
В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.
Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.
Лучевая схема разводки отопления
Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

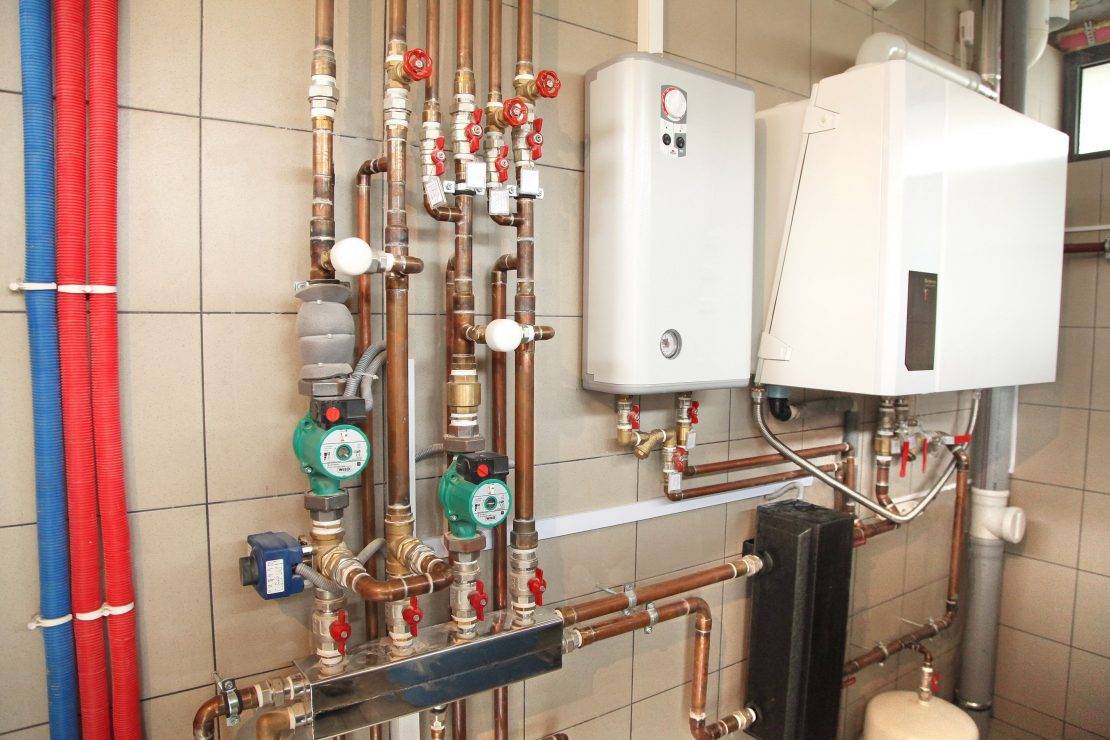

Схема системы отопления на газу
В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления.
Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок — неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.
Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления может выполняться двумя способами:
- Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
- Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.
Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.
Лофт
В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.
Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней. Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок. За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.
Схема водяного отопления загородного дома
Для обогрева загородных домов обустраиваются отопительные системы, в которых в качестве теплоносителя выступает вода или антифриз.
Система состоит из следующих комплектующих элементов:
- Водонагревательный котел (с двумя либо одним контуром).
- Полипропиленовые или металлические фитинги и трубопроводы.
- Байпасы, которые позволяют отключать отдельные радиаторы без остановки всей системы.
- Чугунные, стальные, биметаллические или алюминиевые батареи.
- Расширительный бак.
- Циркуляционный насос (только в системах с принудительной циркуляцией теплового носителя).
- Газовое нагревательное оборудование обязательно укомплектовывается системой безопасности, в которую входит термопара и электромагнитный клапан.
В зависимости от схемы разводки такие системы бывают однотрубные и двухтрубные. В первом случае отопительные приборы подключаются последовательно, поэтому температура теплоносителя в каждом последующем приборе снижается. Такая разводка подходит для небольших по площади одноэтажных домов.
При двухтрубной разводке к каждому радиатору подается теплоноситель с одинаковой температурой, что обеспечивает равномерное прогревание всего дома. При необходимости отдельные радиаторы можно отключать от общего контура. Эта разводка идеально подходит для большого по площади дома с несколькими этажами.
В зависимости от принципов тока теплоносителя системы бывают с принудительной и естественной циркуляцией. При принудительном токе за движение жидкости по трубам отвечает циркуляционный насос, а естественная циркуляция происходит за счет разной плотности холодной и горячей жидкости.
Расширительный бак может быть открытого и закрытого типа. Для систем с естественной циркуляцией применяют емкость открытого типа. Закрытый бак с двумя герметичными частями, разделенными мембраной, применяется в системах с принудительным током жидкости.
Для небольших одноэтажных построек достаточно систем с естественным током, а для построек с несколькими этажами придется установить насос. При этом протяженность циркуляционного контура ограничивается 30-ю метрами, потому что на большее расстояние насос не сможет подавать воду.
Также можно обустроить комбинированное отопление. В таких системах насос устанавливается на байпасе. Он запускается, если нужно быстро прогреть помещения. Если есть перебои с подачей электроэнергии, то простым переключением рычагов можно перейти на отопление с естественной циркуляцией.
Снабжение газом: магистраль vs газгольдер
Без сжигаемого горючего толку от любого варианта внутридомовой отопительной системы в автономном исполнении будет ноль. Газ – это первое о чем необходимо подумать при планировании в загородном доме газового отопления.
Далеко не все населенные пункты в России газифицированы. Однако “голубое топливо” можно получать не только из трубы или баллона со сжиженным топливом, но и из газгольдера.
При отсутствии в поселке газовой магистрали можно воспользоваться вариантом с автономным снабжением топливом из газгольдера, предназначенного для хранения газа в сжиженном состоянии
Природный газ, состоящий в основном из метана, в частные дома подается по трубам. Сжиженный его аналог – это пропан-бутановая смесь, которую для транспортировки и хранения закачивают в емкости. Давление в таких баллонах и газгольдерах около 15–18 атмосфер.
При организации отопления в частном доме с помощью баллонных емкостей в 50 литров последние зимой придется менять каждые 2-3 дня. Если для загородного коттеджа выбрано автономное газоснабжение, то лучше всего предпочесть газгольдер, который объемом может быть до 20 кубометров.
Выбор емкости по кубатуре зависит от уровня потребления сжиженных углеводородных газов (СУГ). Здесь необходимо учесть не только водогрейный котел, но и камин и газовую плиту, если они используются в доме. Для коттеджа в 150 кв.м. рекомендуется газгольдер устанавливать объемом в 2000–3000 литров. А для загородного жилища в 300 кв.м. потребуется вариант на 8000–9000 литров.
Основной недостаток газгольдера – устанавливать его можно только на большом по площади участке, емкость по требованиям СНиПов должна быть удалена от дома минимум на 10 м
По стоимости подключения газопровод в большинстве случаев более выигрышен, нежели резервуар в земле. Но только, когда населенный пункт уже газифицирован. Возможны и ситуации, при которых установка газгольдер обойдется дешевле, нежели подсоединение к магистральному трубопроводу. Все зависит от конкретных условий подключения в регионе и удаленности поселка от большой газовой магистрали.
При использовании газгольдера не придется беспокоиться о наличии давления в трубе. Он предельно прост в эксплуатации. Надо лишь регулярно вызывать специалистов для его проверки на безопасность, а также не забывать производить заправку. Для монтажа всей системы потребуется не более трех дней.
Если выбран автономный вариант газификации, то газовый котел следует приобретать тот, который предназначен для работы на СУГ. В продаже есть модели, рассчитанные на функционирование исключительно на магистральном природном газе. Но большинство газовых генераторов тепла приспособлены для сжигания обоих разновидностей этого топлива. Придется только поменять жиклеры, а также перенастроить на иной режим клапана и электронику.
Подбор газового котла для обогрева дома
В продаже есть настенные и напольные разновидности АГВ газовых котлов для частного дома. Настенные модели имеют меньшую мощность, но более компактные. Для отопления большого дома используют напольные агрегаты большой мощности. Отдельно стоит рассказать, как выбрать АОГВ для частного дома.
В первую очередь стоит обратить внимание на материал теплообменника:
- Стальные теплообменники самые востребованные. Их делают из нержавейки, поэтому они стоят недорого. За счет пластичности прибор менее подвержен образованию трещин. Однако его устойчивость к коррозии оставляет желать лучшего, особенно при условии, что он постоянно контактирует с водой.
- Чугунные теплообменники более устойчивы к коррозии, но отличаются большим весом. При перепаде температуры теплоносителя повышается риск трещинообразования. Эту разновидность обычно используют в напольных моделях котлов.
- Змеевик из меди отличается высокой коррозионной стойкостью, компактными размерами и малым весом, но его цена самая высокая.
Кроме этого, котлы бывают одноконтурные и двухконтурные. Первая разновидность применяется только для обогрева дома, а второй вид используют для подогрева теплоносителя и нагревания воды для горячего водоснабжения.

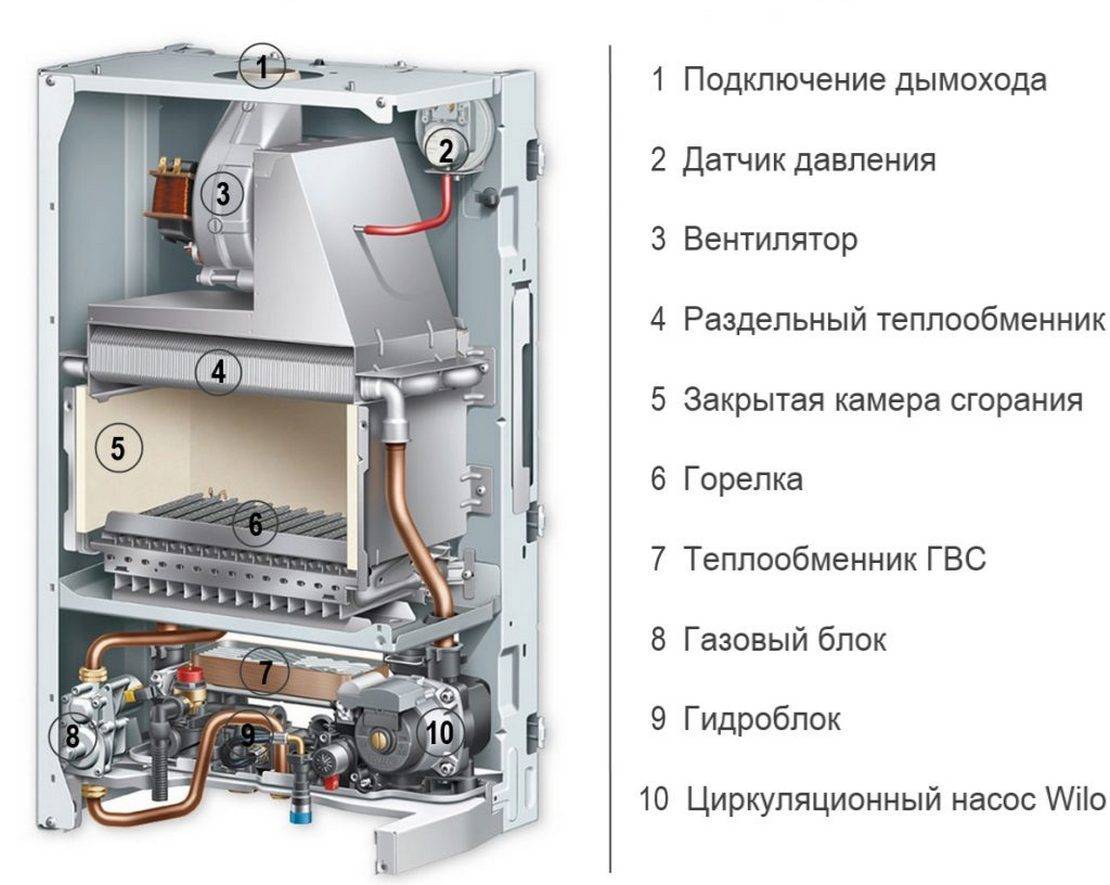

Разновидность камеры сгорания
По принципу поступления воздуха в камеру сгорания для формирования газовоздушной смеси котлы бывают следующих типов:
- В приборы с закрытыми камерами сгорания воздух нагнетается принудительно с улицы. Для удаления продуктов горения используется коаксиальный дымоход.
- В камеры открытого типа воздух поступает из помещения через приточный клапан. Продукты горения удаляются по традиционной дымоходной трубе.
Конструкции закрытого типа можно устанавливать в любом помещении, а коаксиальный дымоход делать в стене или крыше. Для работы приборов с открытыми камерами нужна достаточная тяга, поэтому надобится высокий дымоход.
Агрегаты с открытыми (атмосферными) горелками имеют и другие особенности:
- Поскольку для работы котла не требуются механизмы, работающие от электричества, он считается энергонезависимым. А для бесперебойной работы оборудования с закрытой камерой нужен ток.
- Атмосферные котлы устанавливают в отдельном помещении с выходом на улицу и эффективной вентиляционной системой.
- Обязательно обустраивается отдельный дымоход и принудительная вентиляция.
Конденсационные котлы
Газовая система отопления частного дома может быть обустроена с использованием конденсационных моделей нагревательного оборудования. Принцип работы основан на использовании конденсата, который образуется при сгорании топлива, для подогрева обратки. В таких конструкциях используют дымоход коаксиального типа.
Конечно, значительно повысить температуру теплоносителя в обратке за счет конденсата не получится, но в качестве дополнительного источника тепла его можно использовать. Для отведения использованной конденсируемой жидкости устанавливается специальный патрубок. Он отводится в отдельную емкость или канализацию. Отводить конденсат в септик строго запрещено, потому что он является слабоконцентрированной кислотой и может привести к гибели полезных бактерий.
Монтаж и эксплуатация бойлера отопления
Бойлер в системе отопления
После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему
Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу
Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.
Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:
- Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
- Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
- Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.
Решив эти вопросы можно приступать непосредственно к монтажу.
Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.
Установка накопительного бака отопления
Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.
Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.
Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:
После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению
Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.
По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.
Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.
Условия правильной эксплуатации бойлера
Накипь на ТЭНе бойлера
Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.
Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.
Кроме этих процедур необходимо делать следующие:
- Один раз в месяц проверять целостность теплоизоляции конструкции;
- Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
- Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.
Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.
Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.
Виды газового топлива
Газовое топливо для обогрева домов подают по магистральному трубопроводу централизованно или поставляют в сжиженном виде. Для его хранения используют специальные емкости — газгольдеры — объемом 5-10 м³, которые устанавливают рядом с домом.
Природный газ метан в 4-5 раз дешевле сжиженного. Не требуются заправка или сложное обслуживание оборудования, как при использовании газгольдеров. Но, к сожалению, жители не всех регионов имеют доступ к магистрали. Тогда экономически оправдано применение герметичных емкостей или баллонов, так как отопление дизелем или электричеством обойдется на 30-50% дороже. Для автономного обогрева предназначена смесь пропана и бутана, которую хранят в сжиженном виде при давлении 16 бар.
Лучшие известные производители и модели: характеристики и цены
Теплодар Куппер ОК 15
Наиболее известный отечественный комбинированный котел, работающий на угле, дровах, пеллетах, природном газе (при установке горелки). Отличается проверенной временем надежностью за невысокую стоимость, удачной конструкцией топки, легкостью ее очистки. Отдельно стоит отметить наличие блоков ТЭНов мощностью 6 кВт, с помощью которых можно еще долго подогревать теплоноситель при полном прогорании твердого топлива в ночное время. Также владельцы отмечают довольно приятный стильный дизайн, качество сборки.
Однако имеется и достаточное количество недостатков: маленькое загрузочное отверстие и сама топка (дрова до 35 см), стальной теплообменник, относительно небольшой КПД, высокое сажеобразование.
Стоимость: 19 900-21 200 руб.
Viadrus Hercules U22 D-4
Один из лучших комбинированных котлов «газ-дрова» для отопления частного дома, также и один из самых покупаемых. Чешская модель с чугунным теплообменником отличается удобством эксплуатации и известной долговечностью, обеспеченной хорошими сплавами и качеством сборки. Котел имеет довольно хороший КПД 80% , абсолютно всеяден, имеет оптимальный размер топки (помещаются дрова длинной 40-45 см), при этом также имеет компактные габариты и стильный внешний вид.
Согласно отзывам владельцев при сильно прикрытой задвижке тяги характерно обильное сажеобразование. Чугунная конструкция, в зависимости от вариации мощности, весит в среднем 250 кг, поэтому для установки необходим усиленный пол, а для транспортировки – как минимум 3 человека. Также относительным недостатком является цена чешской модели.
Стоимость: 63 000-67 500 руб.
Roda Brenner Classic BCR-04
Еще один практически эталонный чешский комбинированный котел с чугунным теплообменником и технологичной, эффективной и практичной конструкцией. Корпус отделен слоем теплоизоляции, что снижает теплопотери через модули котла, сохраняет корпус относительно холодным. Все также отличается чешской надежностью, практичностью при эксплуатации и очистке, хороший КПД.
Согласно опыту монтажа и отзывам владельцев каких-либо недостатков и неисправностей за более, чем 6 лет эксплуатации обнаружено не было. Можно отметить лишь все еще высокую для среднестатистического российского покупателя цену.
Стоимость: 53 000-55 000 руб.
ГЕФЕСТ ВПР КСТГВ-20
Недорогой и компактный двухконтурный комбинированный котел отечественного производства. Отличается хорошим КПД 80%, достигнутым благодаря отличной конструкции теплообменника. Первичный теплообменник стальной, однако вторичный (для ГВС) – из меди. Практически всегда в заводской комплектации идет газовая горелка типа «BRAY» с известной простой итальянской автоматикой SIT.
Обратите внимание, что максимально допустимое рабочее давление всего 1 бар. Стоит также отметить, что модель довольно редко встречается в продаже. Стоимость: 23 500-26 400 руб
Стоимость: 23 500-26 400 руб.
Каракан 20 ТЭГВ
Еще одна отечественная двухконтурная модель. Имеет максимально простую конструкцию, не требователен к топливу, имеет большое загрузочное отверстие и топку, а также установленный с завода блок ТЭНов.
Однако теплообменник – стальной, КПД всего 75%, вес 101 кг, а максимально допустимое рабочее давление – 1 бар. Сервисных нареканий за более 5 лет эксплуатации не было.
Стоимость: 22 500-25 000 руб.
