Фундамент на винтовых сваях своими руками: выполняем грамотно

Как сделать фундамент на винтовых сваях своими руками

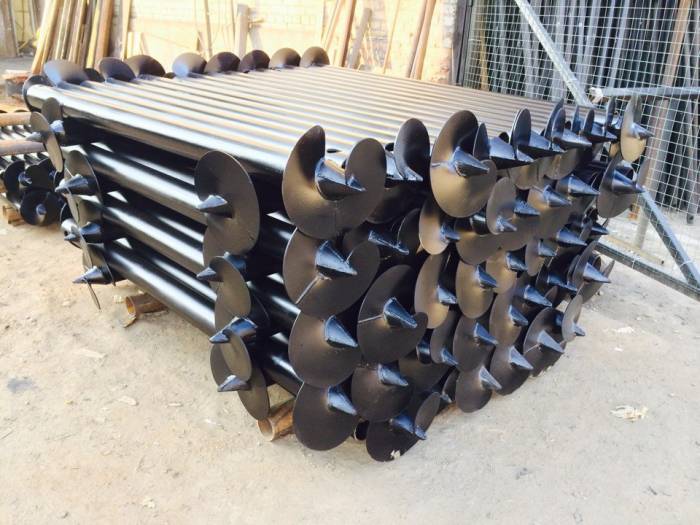

Винтовая свая представляет собой пустотелую стальную трубу, с острым наконечником и режущей лопастью похожей на гребной винт корабля.

Благодаря этой лопасти свая вкручивается в землю практически на любую необходимую нам глубину. Режущие лопасти, достигнув нужной отметки,  надежно закрепляются, создается надежная и прочная основа для фундамента.

Обычно, когда мы готовим фундамент на винтовых сваях трудностей не возникает. Построить его легко и просто

Единственное, следует обратить внимание на качество свай

Залогом успеха является качество металла, из которого они производятся. Очень многое  зависит и от технологии, применяемой при их изготовлении. О качестве винтовой сваи, даже без анализа металла, может сказать любой мастер, построивший хотя бы несколько фундаментов для дома.

Качество изготовленной сваи легко определить по форме лопастей, а также по их расположению.

Если процесс ввинчивания затруднен, необходимо искать причину, так как за этим могут скрываться весьма серьезные последствия. Сделанный своими руками винтовой фундамент может получиться некачественным и, как следствие, не выдержать, вес здания.

Преимущества установки фундамента на винтовых сваях

  1. Возможно как ручное, так и механическое завинчивание. Срок монтажа один день;
  2. Стоимость на 30-60% ниже стоимости традиционных фундаментов;
  3. Экологичность, надёжность и безопасность;
  4. Срок службы винтовых свай около 150 лет;
  5. Возможность монтажа на заболоченных, обводненных, глинистых т.д. грунтах;
  6. Высокая сейсмоустойчивость;
  7. Не нарушается целостность грунта;
  8. Нет необходимости в гидроизоляции фундамента;
  9. Сразу же после возведения фундамент может быть нагружен.

Тонкости, о которых следует помнить

  1. Приобретая сваи, требуйте в магазине у продавца-консультанта технический паспорт, чтобы иметь возможность сверить его информацию с формой и габаритами винтовых лопастей.
  2. При выборе изделия, не торопитесь сразу покупать, если что-то не понятно задавайте вопросы. Компетентные консультанты всегда ответят, дадут квалифицированный совет и помогут определиться с правильным выбором. Нужно помнить и о сертификатах качества на товар.
  3. Продавцы обязательно должны показать всю нужную вам документацию при совершении покупки. А также обязаны подсказать, как  правильно производить защиту фундамента дома.
  4. Винтовые сваи могут несколько отличаться друг от друга размерами, марками используемой стали и защитными покрытиями. Но форма и расположение винтовых лопастей обязательно должны быть неизмененными.

Если вы нашли качественные винтовые сваи, разобрались во всех тонкостях и теоретических выкладках, сделать фундамент на винтовых сваях своими руками, будет несложно. У вас, обязательно, получится добротный и прочный фундамент, который практически подойдет под любое малоэтажное здание.

P.S. А на десерт предлагаю посмотреть видео-ролик: Фундаменты на винтовых сваях

Винтовой фундамент: пошаговая инструкция возведения своими руками

Теперь рассмотрим последовательность возведения винтового фундамента своими руками:

  • Первоначально исходя из выполненной разметки необходимо выкопать небольшую лунку под каждую сваю. Глубина ее не должна превышать 15 сантиметров, ширина же быть немного больше диаметра лопасти.
  • Самостоятельно или заручившись помощью установите сваю в лунку и закрутите с помощью штанги, которая вставляется в специально подготовленные отверстия вверху. Каждую сваю необходимо устанавливать в глубину минимум до уровня промерзания грунта.
  • После монтажа выровняйте каждую сваю под один уровень. Отметки проводятся с помощью нивелира. Излишки можно срезать болгаркой.
  • После чего залейте внутрь сваи бетон. Такой шаг значительно укрепит ее, а также снизит скорость коррозии.
  • После чего желательно подождать высыхания бетона (но не обязательно), а потом приварить к верху сваи металлическую пластину, толщина которой должна составлять не менее одного сантиметра. Кроме того, она должна выступать за пределы винтовой сваи минимум на 2-3 сантиметра.
  • Последним шагом становится выполнение ростверка. Закрепляется он к приваренным пластинам сваркой или болтами, в зависимости от используемого для его выполнения материала.

На этом монтаж закончен. Также предлагаем вам посмотреть как обустроить винтовой фундамент своими руками на видео представленном ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

  • Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
  • Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
  • Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

  1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
  2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
  3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
  4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

  1. Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр. Проект свайного поля
  2. Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
  3. По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
  4. Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
  5. Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

  • Шпагат.
  • Рулетку.
  • Металлическую арматуру (прутья).
  • Лом.
  • Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

  1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
  2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

  • Вставляется лом в отверстие, существующее на изделии.
  • Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

  1. Дрель.
  2. Редукторный гайковерт.
  3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт

Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня

Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

  • Делают внутренний, внешний и средний контур (по принципу елочки).
  • Элементы по очереди собирают и устанавливают.
  • Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
  • Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг. Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг. При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

  • Южные районы – 50 кг на квадратный метр крыши;
  • Средняя полоса – 100 кг;
  • Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП 20.1330.2016 «Нагрузки и воздействия».

Выбор вида винтовых свай для дома

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы. Именно от этих параметров зависит устойчивость и срок службы строения.

Диаметр трубы сваи напрямую зависит от типа и веса самого здания. В среднем, для постройки здания по каркасному методу используют изделия с диаметром трубы от 100 до140 мм, в зависимости от веса материала и этажности здания. Перед тем как выбрать тип опоры и их диаметр, необходимо собрать подробную информацию о типе грунта на месте строительства, такую как:

  • тип грунта и схему распределения глубинных слоев;
  • наличие грунтовых вод и их уровень при максимальном и минимальном количестве;
  • глубина промерзания грунта;
  • расчетный вес будущего дома с учетом снеговой нагрузки на кровлю.

Типы свай для дома

Наиболее широкое распространение получили сваи литого и сварного типа. Сварные сваи можно изготовить самостоятельно и они бывают следующих типов:

  • Опоры с двойными лопастями используют для типов грунтов, где преобладает большое количество камня;
  • Опоры с одинарными крупными лопастями являются стандартными для мягкого типа грунта и имеют открытый тип наконечника, при котором грунт входит внутрь сваи при её закручивании;
  • Опоры с закрытым наконечником применимы для всех типов грунта, но используются только при малоэтажном строительстве.

Изделия литого типа используют для строительства более тяжелых строений, они имеют заострённый наконечник и различаются только по размеру лопастей:

  • Изделия с мелкими лопастями применяют для монтажа в промерзлых грунтах, где возможность перекоса при их установке минимальна;
  • Средние размеры лопасти применяют для талых грунтов с большим количеством грунтовых вод;
  • Крупные лопасти используют для монтажа в обычном грунте рыхлого типа при отсутствии или минимальном наличии грунтовых вод.

Установка винтовых свай

Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада, состоящая из двух или трех человек. Основной задачей является установка опорных труб максимально ровно. Пошаговая инструкция по установке выглядит следующим образом:

  • Первым делом, сваи покрывают антикорозийным составом, работать можно только после полного его высыхания.
  • Далее на месте установки выкапывают небольшой приямок, глубиной в 40-60 см, который будет служить направляющей для лопастей.
  • На металлическую трубу устанавливают магнитный уровень для контроля ровности входа.
  • На обратном конце трубы, в специальное сквозное отверстие вставляют лом, на него навешивают трубы-рычаги для удобства вкручивания и начинают ввинчивать трубу по часовой стрелке.
  • Труба вкручивается на глубину примерно в 1.5 метра или до тех пор, пока свая не войдёт в плотные слои и крутить её будет уже невозможно. Это значит что лопасти достигли нужной опоры и насильно вкручивать дальше нет смысла.
  • На поверхности оставляют часть трубы, которая в последствии будет обрезана после установки всех свай в процессе регулировки высоты нижней обвязки.

На это можно считать монтаж винтовых свай оконченным и далее начинать установку обвязки.

Железобетонные и сборные типы ростверков

Если свайный фундамент возводится на местности с сильными ветрами и снегами, то возведение ростверка обязательно

Элементы фундамента, которые размещаются сверху свайной конструкции, называют ростверком. Он необходим в частности для соединения опор, расположенных по периметру здания. Также он воспринимает на себя большую часть массы от жилого строения.

Если здание имеет большой вес, с учетом воздействия временных нагрузок, от ветра и снега в зимний период времени, то устройство конструкции ростверка просто необходимо. В случае если дом маленьких габаритов, дополнительная конструкция ростверка не применяется. В этой ситуации вся нагрузка передается на грунт посредством опор.

Устройство ростверка

Ростверк может быть нескольких видов, к примеру, таких как: сборный металлический или монолитный. Железобетонный вид конструкции считается надежнее, чем сборный, так как в первом случае нет швов примыкания, а второй способ соединяется при помощи сварки. Поэтому в случае массивного строения лучше применять монолитный ростверк.

Минусом такого способа считается большая стоимость и долгое время на монтаж. Сборные ростверки за счет быстрой установки и небольшой стоимости применяются в малом строительстве загородных домов гораздо чаще

Но важно в момент устройства такой конструкции соблюдать все требования, в противном случае несущая способность фундамента будет снижена

Советы и рекомендации

При монтаже свайного фундамента под гараж могут возникнуть проблемы различного плана

Чтобы снизить риск их появления, а также избежать множества ошибок в процессе работы, важно прислушаться к советам опытных мастеров:

  • Рекомендуется использовать для строительства фундамента только качественные сваи, изготовленные с соблюдением всех технологий.
  • Выбирая свайный фундамент под гараж, предварительно следует точно узнать состав грунта на участке, так как каменистая почва сделает проблематичным закручивание свай.
  • Вертикальность вхождения сваи в грунт следует контролировать постоянно, в противном случае опора может зайти под уклоном, а выровнять ее в этом случае достаточно сложно.
  • Вкручивание винтовых опор предполагает постоянное хождение вокруг сваи, поэтому следует тщательно очистить рабочую зону от мусора и растительности. Это предотвратить получение травм в процессе работы.

Сварочные работы должны выполняться качественно, так как от этого зависит прочность и надежность гаража.
Если в процессе закручивания свая упирается в какой-либо посторонний предмет или в месте установки располагается большой камень или пень, то место закручивания лучше перенести.
Если конструкцией предусмотрены сварные швы, которые будут располагаться в грунте, то очень важно обработать места соединения антикоррозийной мастикой.
Если расчеты показывают достаточно большую глубину заложения фундамента, то рекомендуется отказаться от свайного фундамента, так как в этом случае его использование будет нерациональным.

Гараж на винтовых сваях можно назвать идеальным вариантом строительства, учитывая простое и быстрое возведение. Качественный и надежный свайный фундамент под дом для автомобиля легко сделать своими руками при условии соблюдения технологии строительства и выполнении рекомендаций специалистов.

Свайно-винтовой фундамент

Винтовое основание сооружается из специальных труб круглого сечения с лопастями, которые могут быть расположены в один или несколько рядов. В большинстве случаев внутренняя полость свай после погружения заливается бетоном, что позволяет существенно повысить несущую способность будущего фундамента.

Рисунок 4. Способы обвязки свайно-винтового основания

Особенности

Свайно-ленточный фундамент обладает множеством преимуществ, но основным из них является возможность самостоятельного погружения свай. Благодаря наличию лопастей на стальных трубах их погружения можно выполнить силами 2-х человек. Реже для вкручивания привлекают спецтехнику или используют специальное оборудование.

Другие особенности:

  • Минимальные сроки установки свайно-винтового поля – даже при ручном погружении работа занимает не более 2-х дней (в зависимости от размеров будущего строения).
  • Возможность продолжения строительства уже на следующий день после вкручивания свай – при условии, что для обвязки будет использоваться деревянные или металлические балки.
  • Приспособляемость к неравномерным нагрузкам – например, когда к вертикальному давлению от веса дома прибавляются еще и горизонтальные нагрузки. Стальные сваи с лопастями способны немного отклоняться от вертикальной оси – на несколько градусов, но этого вполне достаточно для более-менее равномерного распределения нагрузок по всем опорам.

Рисунок 5. Конструкция свайно-винтового основания

Устройство

Последовательность действий при сооружении свайно-винтового фундамента:

  1. Разметка мест установки свайных опор.
  2. Покрытие металлических опор антикоррозийным составом.
  3. Бурение скважин глубиной до 0,5-0,7 м для создания направляющего приямка.
  4. Ввинчивание винтовых опор в грунт на необходимую глубину.

Фото 6. Процесс ввинчивания свай

Проверка уровня расположения выступающих частей опор относительно горизонтальной плоскости.
Обрезание верхних оголовков в соответствии с общим горизонтальным уровнем.
Заполнение внутренних полостей труб бетонной смесью.
Обвязка свай выбранным способом – монолитная железобетонная лента, деревянные или металлические балки.

Фото 7. Готовое свайно-винтовое основание с ростверком из металлического швеллера

Пошаговая инструкция по устройству свайного фундамента своими руками в следующих видеоматериалах:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
