Взаимосвязь размеров и несущей способности сваи
В зависимости от типа конструкции сваи выбираются по параметру нагрузки:
- Для малонагруженных конструкций. Сюда подойдут однолопастные (диаметр лопасти до 500 мм, толщина лопасти до 6 мм, толщина стенки ствола до 4,5 мм) и многолопастные (диаметр лопасти до 300 мм, толщина лопасти до 5 мм, толщина стенки ствола до 3,5 мм). Оба типа могут применяться в ИЖС и для небольших промышленных объектов, где позволяет нагрузка.
- Для конструкций с большой нагрузкой. Однолопастные подойдут при условии диаметра лопасти от 400 мм, толщины лопасти от 6 мм, толщины стенки ствола от 4,5 мм; многолопастные с диаметром лопасти от 300 мм, толщиной лопасти от 5 мм, толщиной стенки ствола от 3,5 мм. Используются при возведении больших зданий в один или несколько этажей, крупных промышленных объектов.
Назначение винтовых свай
Первые свайных конструкций с винтовыми наконечниками в РФ начали применяться исключительно для нужд армии в середине XIX века. Их можно было использовать для временных конструкций либо в сложных эксплуатационных условиях. Заявленный ресурс составлял 100 – 180 лет, чем современные производители похвастать не могут. В настоящее время СВС и другие модификации свай применяют для:
- строительства дома на болоте, склоне, в плотной застройке, лесной зоне, на почвах с высоким УГВ, низкой несущей способностью;
- бюджетного возведения заборов, МАФ, беседок, надворных построек;
- усиления ленточных, плитных оснований;
- изготовления инженерных систем, например заземления дома, скважины водозабора.
Высота СВС практически не ограничена – при погружении нижнего элемента с лопастями шнека до уровня земли к трубе можно приварить следующий кусок или несколько для гарантированного достижения пластов, обладающих несущими свойствами. Для монтажа достаточно трех человек либо одного мастера с мощным электроприводом с редуктором.
Данная инструкция пригодна для монтажа винтовых свай под здание, возводимое по любой технологии из разных стеновых материалов. Рекомендации позволят избежать ошибок, повысить эксплуатационный ресурс жилища.
Хорошая реклама
Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
- Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
- Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
- Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Эта статья из рубрики: Фундаменты
Утепление каркасного дома
В качестве изолирующих материалов для каркасного дома рекомендуется использовать.
- Минеральную вату.
- Эковату.
- Пенополистирольные утеплители.
- Полиуретановые наполнители.
Утепление каркасного дома на сваях начинают с применения изоляционного слоя утеплителя фирмы Технониколь, для достижения максимальной эффективности. Данный утеплитель производится из диабаза и габбро, при этом имеет минимальную толщину изоляционного листа. Утеплители, произведенные по технологии фирмы Технониколь, хорошо защищают каркасный дом от теплопотерь и гасят наружные звуки, обеспечивая жильцам акустический комфорт. Поверх минерального утеплителя Технониколь можно безопасно укладывать магистрали, а также компоненты системы теплый дом.
Процесс монтажа винтовой сваи
Устанавливать винтовые сваи зимой на небольшом участке индивидуальном участке рекомендуется после составления расчетной схемы расположения свайных опорных конструкции и глубины их закручивания.
Зимний монтаж свай
Сбор нагрузок при расчете свайных фундаментов, выполняемых зимой, не отличается от летнего производства работ. Единственно, что трудно сделать зимой – выполнить полноценные геологические изыскания грунтов с целью определения категории почвы на участке. После составления проектной документации можно приступать к устройству винтового свайного фундамента. Работы производятся в несколько этапов.
Подготовка территории
На этом этапе необходимо хотя бы частично расчистить снег с площадки под застройку для проведения разметки места расположения свайного фундамента. Убирать снежный покров со всего участка не рекомендуется, так как снег защищает грунт от глубинного промерзания. Проводить какие-то мероприятия для утепления конструкций свай не надо, достаточно убрать строительный мусор, сухую траву и, таким образом, подготовить строительную площадку для следующего этапа.
Разметка
Для проведения разметки потребуется металлическая рулетка, шпагат, арматурные колышки. Согласно заранее разработанному рабочему проекту размечаются места установки винтовых свай. Обычно расстояние между ними составляет от 2 до 2,5 м, проектная глубина заглубления – от 1,5 до 2 м. Чтобы верхние части свайных опор находились на одной проектной отметке, отбивается единый горизонтальный уровень.
Завинчивание винтовых свай
Зимний мерзлый грунт имеет значительную твердость и поэтому лучше всего использовать для этих целей специальную технику.
Применение специальной техники при монтаже винтовых опор
Выполнить такую работу вручную будет трудно. Если такой возможности нет, значит, придется прорубать небольшие углубления в виде приямков с помощью ямобура. Если земля сильно промерзла, то необходимо ее отогреть, используя обыкновенный костер.
Процесс завинчивания с помощью специальной техники производится в следующей последовательности:
- Вначале закручиваются несущие свайные опоры по углам площадки, которые монтируют в строго вертикальном положении.
- Дальше происходит последовательная установка свайных конструкций согласно рабочей схеме.
Ручной способ установки винтовых опор
Так процесс завинчивания свай технологически несложный, то часто индивидуальные застройщики задумываются над вопросом, а можно ли самому своими руками выполнить такой монтаж. Если в зимнее время почва не сильно промерзла, то решение самостоятельного монтажа винтовых опор вполне можно реализовать. Чтобы понять, как закрутить винтовые сваи своими руками, и какие для этого понадобятся инструменты и приспособления, нужно ознакомиться с порядком монтажа:
- В процессе ручного закручивания понадобится металлический лом и два рычага из труб.
- Механизированный способ закручивания потребует наличие таких инструментов, как: дрель, гайковерт и металлический швеллер для усиления конструкции.
Техника ввинчивания свай заключается в поэтапном выполнении:
- В готовое технологическое отверстие, расположенное в верхней части сваи, вставляется лом или вал.
- Производится закручивание свай вращательным движением. Для контроля горизонтальности используют строительный уровень.
Закрученную винтовую сваю проверяют на отклонение по вертикали. Если величина отклонения больше 2 градусов, то это означает неправильность монтажа и опорную конструкцию придется выкручивать.
Видеопример самостоятельной установки винтовых свай:
Заливка бетоном
После монтажа свайного поля согласно технологии производства работ необходимо заполнить свайные полости бетонной смесью. Так зимой продолжительность светового дня небольшая, то бетонные работы обычно выполняют на следующий день после монтажа свай. Чтобы бетон при низких температурах не терял своих эксплуатационных свойств, в него добавляют антиморозные добавки, способные снизить температуру замерзания и кристаллизации воды до 30 градусов ниже ноля.
Применение таких добавок существенно повышает стоимость бетона, но оставлять полости металлических винтовых свай незаполненными – означает возникновение рисков потери прочности свайного фундамента из-за возможного изгиба.
При замерзании бетонной смеси в теле свайной конструкции вследствие расширения ледяных кристаллов может произойти нарушение целостности и разрыва сваи.
Применение фундамента на винтовых сваях
Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.
Также винтовые сваи выбираются при строительстве зданий на:
- склонах;
- сильно обводненных почвах;
- торфяных грунтах;
- местности, постоянно заливаемой паводком;
- пучинистых почвах;
- подвижных и плавающих грунтах.
Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании
Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.
Расчет фундамента на металлических сваях
Применение фундамента на свайно-винтовых опорах требует как минимум продуманного планирования, расчета и геологической пробы. Даже если предварительное обследование поверхности грунта и изучение выходов пластов на ближайших к участку низинах не дают оснований сомневаться в несущей способности грунта, все равно потребуется выполнить проверку несущей способности пластов на заданной глубине.
Планирование схемы фундамента
Разработка конструкции свайно-винтового фундамента обычно начинается с выполнения грунтовой пробы. Зная максимальную глубину промерзания в данной местности, необходимо выполнить бурение минимум в 3-х равноудаленных точках на участке. После того как будет получен образец, специалист по составу грунта может дать оценку его несущей способности.
Далее нужно выбрать предварительную схему расстановки свайно-винтовых опор. Фундамент на стальных трубах выполняется по одной из приведенных схем:
- Одиночные сваи – используются для опор навесов и козырьков над входом в дом;
- Линейное или рядное расположение, применяется для обустройства свайно-винтовых фундаментов для террас, веранд или пристроек к дому;
- Расположение свайно-винтовых опор по периметру и под несущими стенами здания;

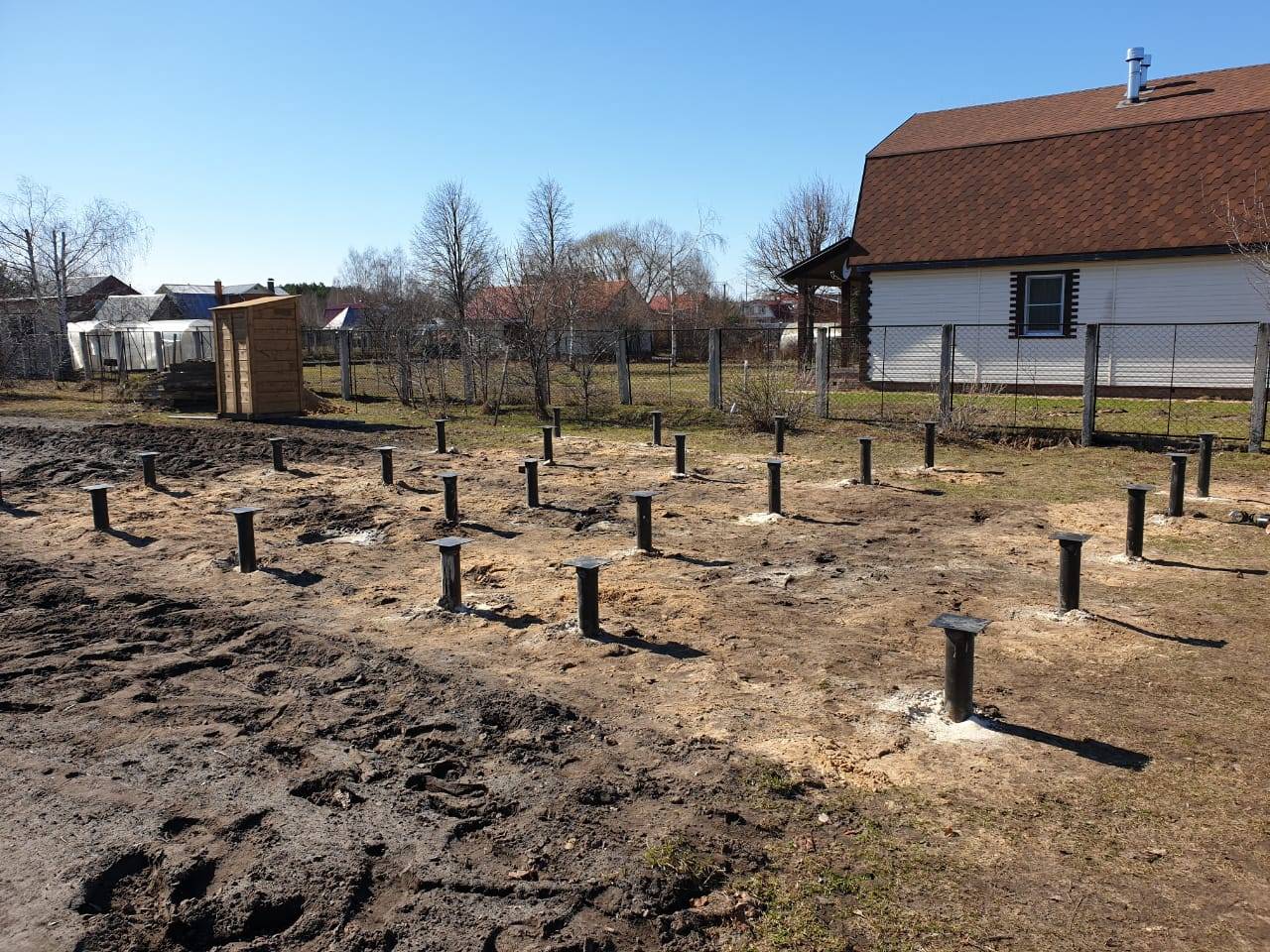

- Свайное поле. В этом случае практически вся подошва или основание здания равномерно заполняется винтовыми сваями.
Для того чтобы предварительно выбрать схему расстановки винтовых опор, можно использовать приблизительную оценку несущей способности свай, рядовая опора в 76 или 89 мм способна выдержать до 2 т нагрузки, более тяжелые трубы в 108 мм и 133 мм выдерживают по 2800-6000 кг.
Расчет количества точек опоры
Чтобы выполнить более точный расчет свайно винтового фундамента, первоначально потребуется обсчитать вес здания, учитывая все элементы конструкции, внутреннее наполнение мебелью, бытовой техникой, и даже массу снежного покрова на крыше. Полученное значение умножают на коэффициент запаса, так как любой свайно-винтовой фундамент всегда строится с запасом по несущей способности.
Полученный вес делится на величину нагрузки для конкретного размера винтовой сваи. В результате получается, что для свайно-винтового фундамента требуется от 30 до 50 свай. Далее на чертеже фундамента наносят точки установки свай так, чтобы среднее расстояние между опорами составляло 2,5-3 м. Если количество точек слишком большое, то нужно выбрать конструкцию винтовой сваи с более высокой несущей способностью.
На последнем этапе необходимо выполнить проверочный расчет свайно-винтового фундамента по несущей способности грунта. Для каждого варианта грунтовой смеси давно определены максимальные нагрузки или выдерживаемое грунтом удельное статическое давление. Так как размер винтовой сваи, а именно – диаметр наконечника уже известен по результатам предварительного расчета, остается перемножить площадь лопастей шнека одной опоры на их количество. Общий вес дома делят на полученную площадь поверхности основания винтовых свай и сравнивают с удельным давлением, которое может выдержать грунт.
Для логического завершения расчета потребуется выбрать вариант обвязки оголовков винтовых свай. Под небольшие каркасные постройки используется обвязка свайно винтового фундамента брусом. Более тяжелые здания из пенобетона требуют укладки швеллера или двутавра. Для привязки швеллера к винтовой опоре в трубу заливают бетон и устанавливают закладную анкерную шпильку. При сборке горизонтальных поперечин приходится потратить немало сил, чтобы на шестиметровом прогоне точно попасть монтажными отверстиями на три шпильки одновременно.
Частники чаще всего предпочитают работать с брусом. Во-первых, уложить обвязку из бруса сечением 100х150 мм на приваренные площадки опор намного проще, чем работать с тяжелым и жестким двутавром или швеллером. Во-вторых, укрепление свайно винтового фундамента с брусовой обвязкой выполняется за пару часов, тогда как с металлом приходится тратить не менее двух дней на обрезку и подъем швеллера домкратом.
Основные работы
Обустройство лидер-лунок
Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.
Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.
Обратите внимание на следующие детали подготовки:
При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.
Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).
Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.
Подготовка и установка свай
В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.
Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.
Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.
Видео: Самодельные винтовые сваи
После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.
Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».
Порядок монтажа готовых металлических опор выглядит следующим образом:
Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.
Видео: Монтаж свайно винтового фундамента
После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».
Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.
В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.
При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино
Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
