Фундамент свайно-ленточный

Зимнее строительство на винтовых сваях

Монтаж винтовых свай зимой Несомненным преимуществом винтовых фундаментов является то, что их можно монтировать практически в любое время года. Независимо от погодных условий установка винтовых свай может производиться как ручным так и механическим способами

Особенно важно, что устройство фундамента на винтовых сваях производится достаточно быстро в течении 1-3 дней, в зависимости от сложности проекта. Большим преимуществом винтовых свай является то, что в зимние месяцы с большими показателями низких температур есть возможность закрутить сваю достаточно глубоко в болотистые грунты, прибрежные без риска деформации конструкции фундамента в дальнейшем

Винтовые сваи зимой на участке

Установка винтовых свай в зимнее время дает возможность быстрого монтажа всего сооружения при сложных метеоусловиях Северо- Западного региона. Каркасные и др

дома из древесины, а так-же строения на основе металлического каркаса довольно быстро монтируются на свайно-винтовом фундаменте, что особо важно для периодов года с отрицательными температурами

Установленные сваи

В зимний период времени возможно устанавливать винтовые сваи не только под фундамент, но и под забор и другие технические сооружения. Отсутствие проведения сложных бетонных работ и подготовительных этапов при монтаже винтовых свай заметно выделяют их преимущества как универсального монтажного материала при возведении фундаментов в зимнее время года.

Ростверк на винтовых сваях зимой

Наиболее приемлемым способом установки винтовых свай в зимний период года является монтаж механическими буровыми установками. Буровая установка позволяет качественно и на необходимую глубину закрутить сваю несмотря на верхний промерзлый слой грунта. Учитывая сложность проведений зимних работ механический способ монтажа будет самым надежным.

Преимущества и недостатки

Если ростверк делается незаглубленным, то ему не страшны пучения и влага в грунте. По сроку службы такой вариант выигрывает у заглубленного аналога на сваях и у мелкозаглубленного ленточного фундамента. Выигрывает он у них и по стоимости со сложностью работ. Копать земли придется в разы меньше, глубина погружения одинакова, но вынимать грунт требуется только под опорные столбы. Плюс все стройматериалы можно доставить на площадку без привлечения тяжелой грузовой и подъемной техники.

При самостоятельном устройстве свайно-ростверковых фундаментов обычно применяются буронабивные опоры из асбестовых труб, которые армируются и заливаются внутри бетоном. Именно подобный вариант рассматривается в нижеприведенной пошаговой инструкции. По скорости возведения с таким основанием для дома могут конкурировать разве что фундамент из ФБС либо винтовых свай из стали.

Ленточно-свайный фундамент отлично подходит для небольшого сруба

У всех разновидностей свайного фундамента есть одна общая проблема – это сквозняки в подполе. На крайнем севере сваи позволяют избежать нагрева пласта вечной мерзлоты. При этом в остальных регионах свободно гуляющий под зданием ветер является серьезной бедой.

Особенности грунта, влияющие на выбор фундамента

Грунт является довольно сложной и многокомпонентной геологической системой, состоящей из горных пород, почв, а также различных техногенных образований.

Существует множество видов классификации грунтов по разным характеристикам и критериям. Все нюансы учитываются специалистами, которые могут провести геодезические исследования и подобрать на этой основе наиболее оптимальное решение для выбора фундамента.

Рассматривая общие характеристики грунта, можно выделить следующие:

  • Скальные и каменистые грунты. Они являются отличным основанием под строение по той причине, что камень не подвержен ни пагубному влиянию воды, ни отрицательному воздействию мороза. Лучшим примером местности с данным видом грунта является Крым.
  • Грунты глинистые. Такие грунты подразделены на три подвида: глина, суглинок и супесь – относятся больше к пучинистому виду грунтов. Далеко не лучший вид грунта для строительства, постоянно деформируется. Имеет небольшую плотность, поэтому легко насыщается водой и находится в «текучем» состоянии, а при замерзании вспучивается. Все это способствует повышению уровня грунтовых вод, что неизбежно приводит к протечке коммуникаций и подтапливанию фундаментов. Только в сухом виде глинистые грунты возможно условно частично отнести к непучинистым видам.

Песчаные грунты. Их относят к непучинистым видам грунта, т.е. они очень хорошо пропускают сквозь себя воду, отлично поддаются трамбовке и уплотнению. Вода не застаивается, а уходит вниз, тем самым не представляя опасности фундаменту. Песчаные грунты бывают: гравелистые, песок средней фракции и мелкий песок (его также называют «пылеватым», такой вид песчаного грунта по своим свойствам приближен к глинистым грунтам).

Подготовка песчаного грунта под фундамент

Органические грунты. К таким относятся, например, грунты торфяные, илистые. Это самый проблемный вид грунтов ввиду того, что они наиболее рыхлые, неустойчивые, отличаются самым высоким уровнем грунтовых вод. Такие грунты наиболее часто подвергаются деформации. Особенно распространены органические грунты в таежных районах и частично в Подмосковье.

Подготовка под фундамент грунта торфяного

Грунты имеют склонность к определенным движениям и деформации под фундаментами строений, это следующие:

  • Осадка. Возникает в основном под действием веса конструкции как сразу после сооружения фундамента, так и через несколько лет.
  • Просадка. Это явление возникает и под воздействием возведенной конструкции, и благодаря грунтовым водам.
  • Грунтовые движения. Это и подъем, и осадка грунта, которая напрямую зависит от влажности, из-за которой меняется объем грунта (может набухать и сжиматься, например, замерзание и оттаивание льда). Движения грунтов могут быть горизонтальными (благодаря эрозии склонов) и оседающими (по причине воздействия воды).
  • Неравномерная деформация. Это самый опасный вид движения грунта, причинами возникновения которого является неоднородный состав грунта, неравномерное насыщение влагой как следствие неравномерного уплотнения при строительстве сооружения.

Как проводится расчет ленточного основания для дома

На начальном этапе строительства следует рассчитать размеры элементов конструкции: диаметр опорных свай, оптимальную глубину их погружения, ширину ростверка и т. п. А также необходимо определить количество свай, на которых будет возведена ленточная конструкция, чтобы обеспечить равномерность распределения массы.

Чтобы быть абсолютно уверенным в точности расчетов, лучше обратиться к специалистам в данной области. Ошибка может впоследствии дорого обойтись. Однако, если вы уверены в своих силах, используйте специальный калькулятор, выдающий результаты на основе введенных исходных данных: габариты и масса дома, характеристики грунта и др.

И также для качественного расчета фундамента потребуются следующие данные:

  1. Уровень ветровой нагрузки на сооружение;
  2. Этажность здания и его габариты;
  3. Геологические характеристики грунта;
  4. Характеристики строительных материалов, из которых планируется построить здание.

Ключевой характеристикой грунта, без которой нельзя провести расчет нового свайно-ленточного фундамента, является глубина его промерзания в зимний сезон. Эти сведения потребуются для расчета глубины монтажа свай, нижняя часть которых должна находиться на 30-50 сантиметров глубже границы промерзания.

Следующий важный параметр – устройство и размеры ростверка, зависящие от строительного материала, из которого возводится дом. Деревянные конструкции и стены из пеноблоков могут поддерживаться ростверком шириной в 30 сантиметром, поскольку масса здания не будет слишком большой. Каменные и кирпичные дома следует возводить на более массивном основании, ширина которого может достигать 60 сантиметров.


Глубина залегания фундамента не должна быть меньше 40 сантиметров. Данный показатель необходимо указать в расчетном калькуляторе, его величина варьируется в зависимости от характеристик грунта.

Рассчитав размеры ленточного основания можно переходить к непосредственной разметке на строительной площадке. О том, как провести разметку на местности можно узнать из многочисленных учебных видео, опубликованных в интернете. С помощью разметки проводится расчет количества свай, а также обозначаются места их установки.

Процесс изготовления свай и их армирование

После того как свайно ленточный фундамент обретет ямы для опор, можно переходить к возведению самих свай. Для чего на дно нужно уложить песок, утрамбовав его до толщины в 30 см. Теперь можно приступать к гидроизоляции стенок ям. Для чего отлично подходит рубероид или иной листовой изолятор с подобными свойствами. В качестве условия выступает возможность свернуть полотно трубочкой. После подготовки материала его следует расположить на подушке, сделав это по такой технологии, чтобы он оказался распределен на всю длину ямы. Материал должен быть виден над уровнем дна траншеи на толщину будущей подложки под ленту, что равно 30 см. Взамен рубероида удобно применять асбоцементные трубы.

Схема винтового фундамента.

На следующем этапе производится армирование свай, при этом необходимо учесть, что арматура, применяемая для этого, должна быть сопряжена с прутьями каркаса ленты. Для чего высоту стержней для скважин нужно рассчитать так, чтобы она выходила на 20 см. Для монтажа каркаса свай допустимо применить около четырех стержней, а также обрезки, диаметр которых равен 10 мм. Между собой прутья должны крепиться проволокой.

Для того чтобы изготовить свайный фундамент с ленточным основанием, нужно подготовить:

  • обноску;
  • шнуры;
  • бур;
  • рубероид;
  • цемент;
  • песок.

Общие сведения

Разберем подробнее, в каких случаях владельцы решают сооружать свайный фундамент своими руками. В первую очередь, необходимость в использовании именно этого типа основания обуславливается состоянием грунта. Если верхний его слой слабый, то целесообразнее сооружать свайный фундамент. Своими руками собрать конструкцию не составит особого труда. К слабому грунту следует отнести растительные почвы с примесями торфа либо перегноя, песчано-глинистые участки, перенасыщенные водой (плывуны), суглинки и глины в текучем и пластичном состоянии. В таких случаях возникает необходимость в переносе нагрузки от сооружения к более плотным пластам грунта, располагающимся на глубине. Свайный фундамент, своими руками сооруженный, в таких обстоятельствах является оптимальным решением. Такая конструкция может сооружаться и на пучинистых грунтах. Еще одной причиной необходимости использовать свайный фундамент считается возведение здания, наоборот, на плотной почве. В данном случае конструкция позволяет существенно уменьшить объем и расходы на земельные работы. В частности, нет необходимости рыть котлован, вывозить грунт, засыпать яму и прочее. В результате для быстрого и экономичного сооружения основания свайный фундамент, своими руками выполненный, подойдет лучше прочих. Здесь следует сказать, что заглубление одного элемента конструкции, длина которого 3 м, а диаметр – 30 см, требует бурения всего 0.2 м3 грунта. Если будет устанавливаться ленточный фундамент, то объем работы увеличится в несколько раз.

Типы опор

Классифицируют элементы по:

  • Материалу.
  • Форме поперечного и продольного сечений.
  • Технологии изготовления.
  • Методу погружения в грунт.

По способу заглубления бывают:

  • Бетонные и железобетонные набивные сваи. Они изготавливаются на месте. В пробуренную скважину заливают бетонную смесь.
  • Забивные. В этом случае погружение осуществляется при помощи различных вдавливающих механизмов.
  • Буровые. Установка предполагает заглубление готовых элементов в скважины.
  • Винтовые. Элементы такого типа (в виде сверла) заглубляются методом закручивания.

В соответствии с методом размещения сваи разделяются на:

  • Одиночные. Такие элементы выполняют роль отдельно стоящих опор.
  • Объединенные свайные ленты. Эти элементы располагают по периметру стен. За счет такого размещения нагрузка здания распределяется равномерно. Свайные ленты устанавливают в один, два и больше рядов.
  • “Кусты”. Объединенные в такие конструкции сваи устанавливают под колоннами несущих остовов сооружений.

Рассмотрим подробно основные моменты устройства трех типов свайных фундаментов.

Этот тип фундамента имеет характерную бетонную фундаментную конструкцию. К нему крепится балка, залитая бетоном и армированная армированными элементами. Это уникальная система, состоящая из опор (свай) и сетки. Опорную функцию выполняют столбы круглой или прямоугольной формы. Столбы погружаются на специально рассчитанную глубину. Именно на них держится вся весовая составляющая постройки.

Ростверк представляет собой монолит, объединяющий все установленные сваи.Свайно-ростверковый фундамент можно возводить самостоятельно, ведь снимать грунт не нужно. Для того, чтобы вбить опоры в землю, используются специальные прижимные устройства. После окончательной установки свай их обрезают на одном уровне. Затем производится общее соединение ростверком, обеспечивающим равномерную нагрузку на каждую отдельную опору.

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

  1. Подготовительные и чертежные работы

  2. Выемка земли, установка труб из асбестоцемента и их армирование.

  3. Заливка несъемной асбестоцементной опалубки бетоном.

  4. Создание ленточной опалубки из досок и брусков.

  5. Армирование ленты на сваях и заполнение ее бетонным раствором.

  6. Гидроизоляция железобетона.

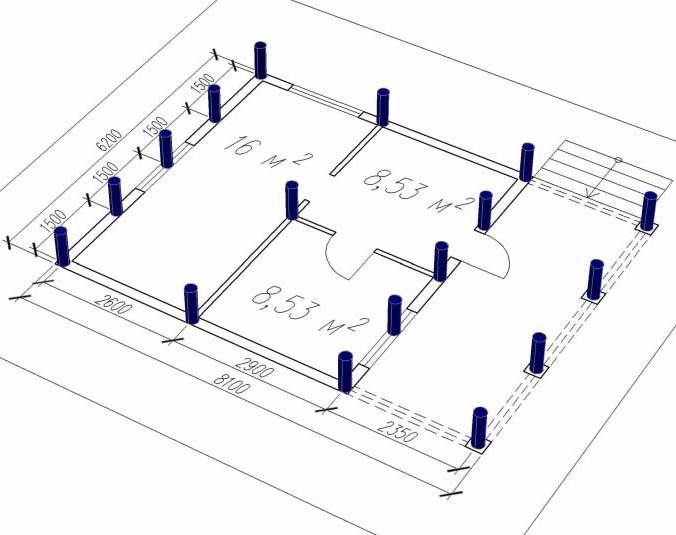

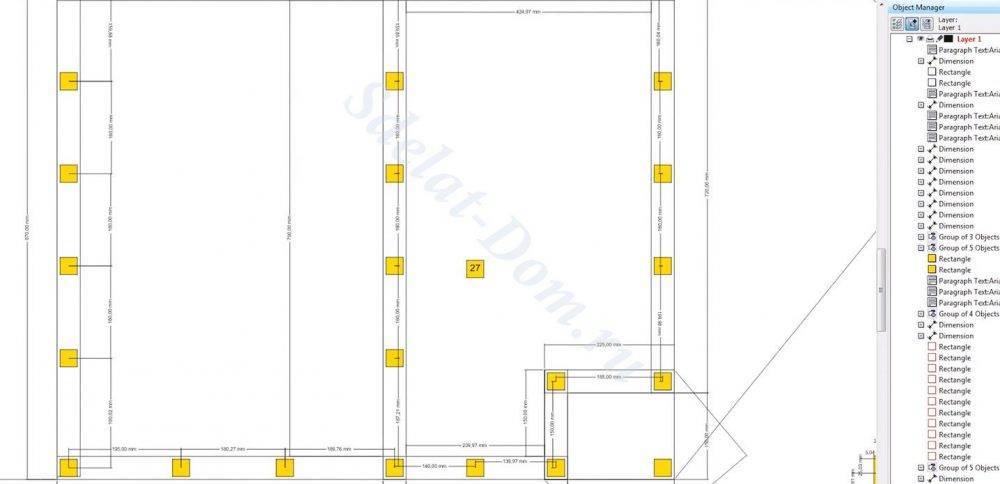

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

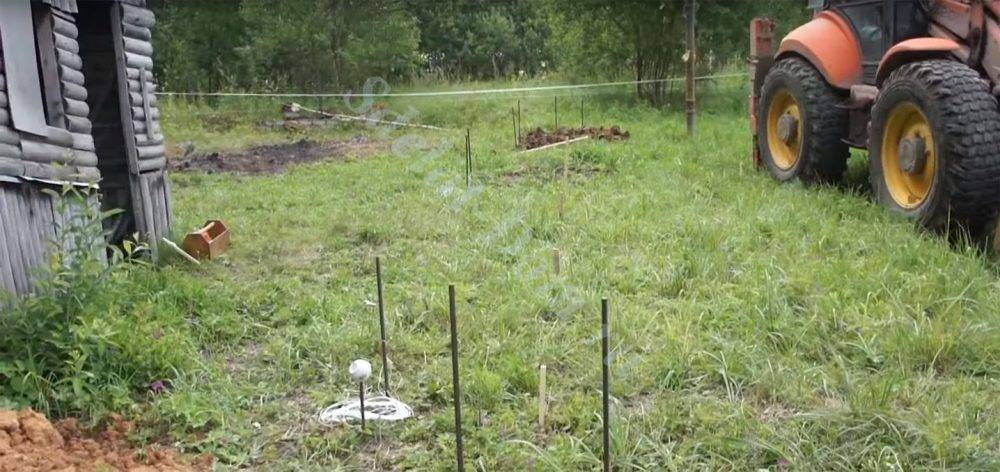

Разметка «кольями» скважин под сваи будущего фундамента

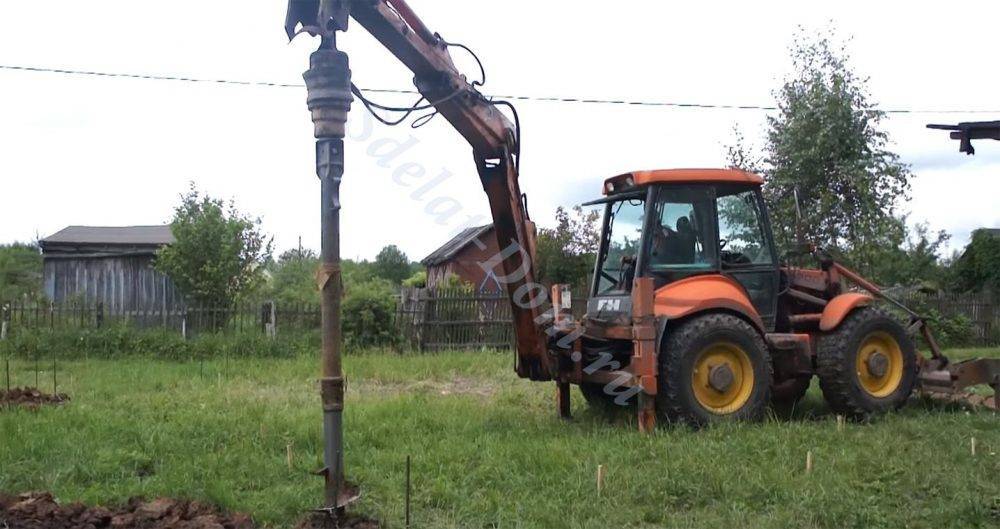

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

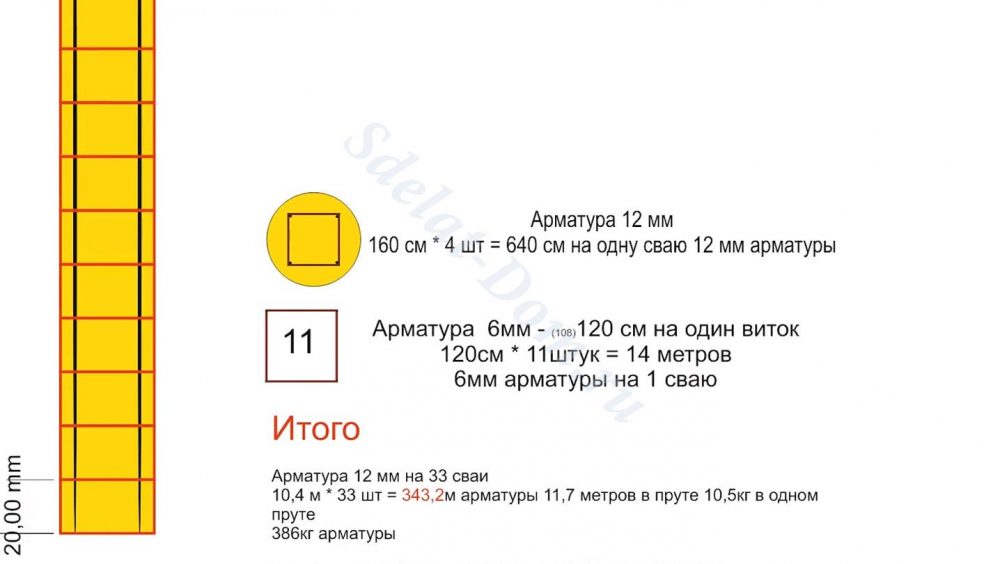

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

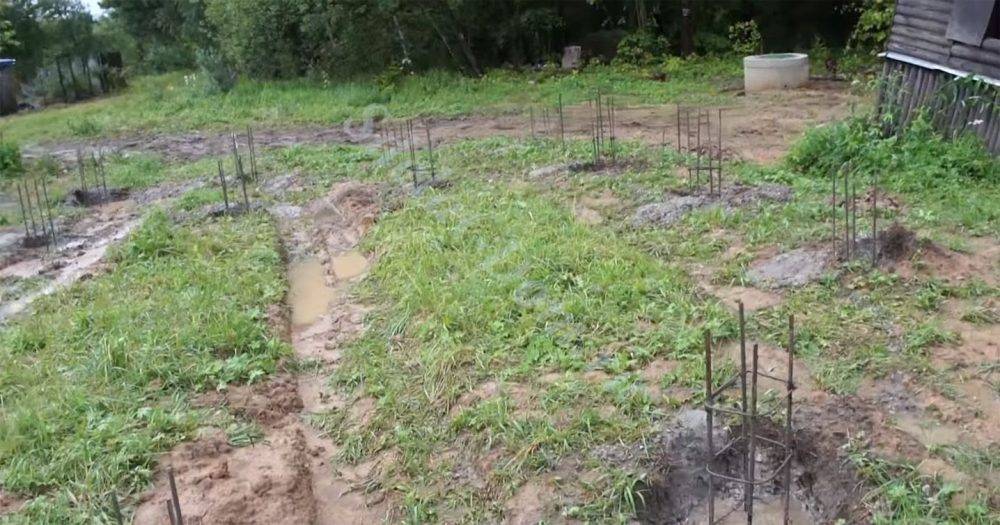

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

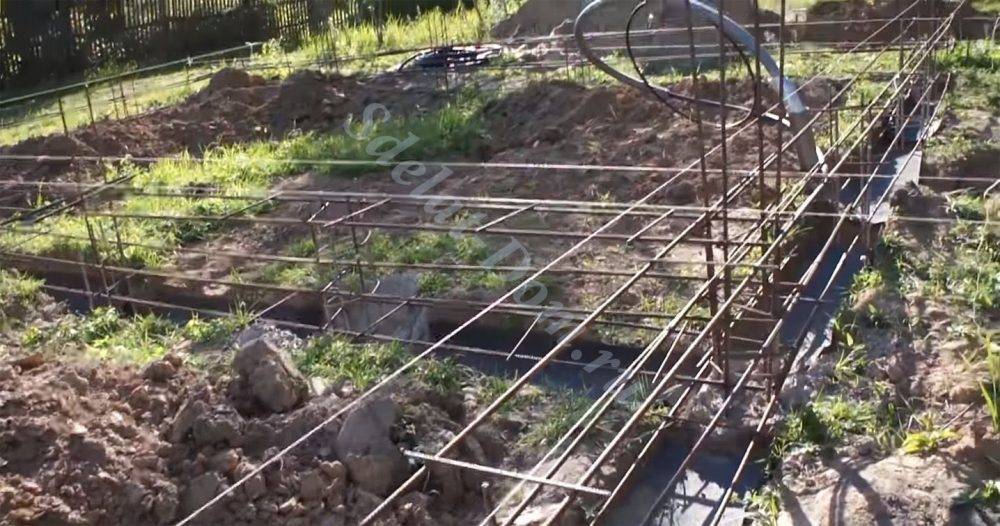

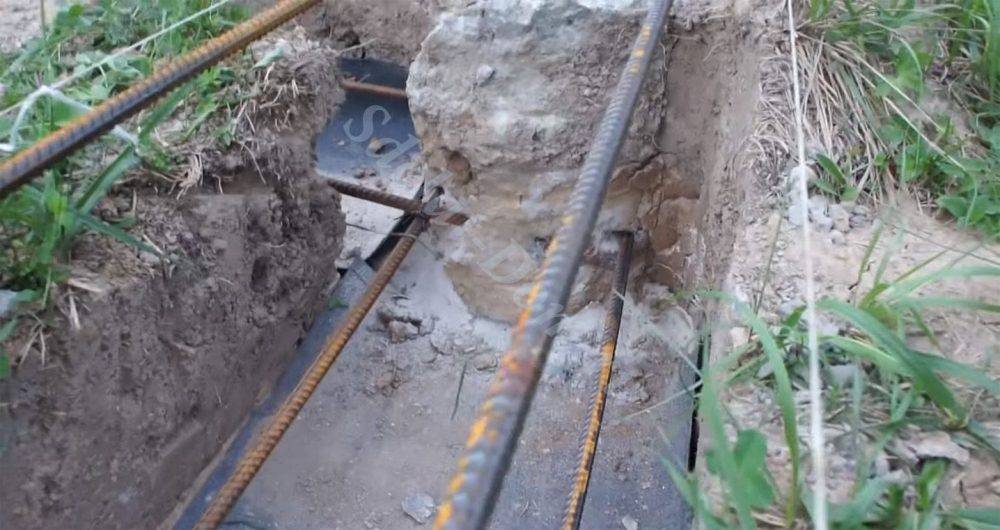

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

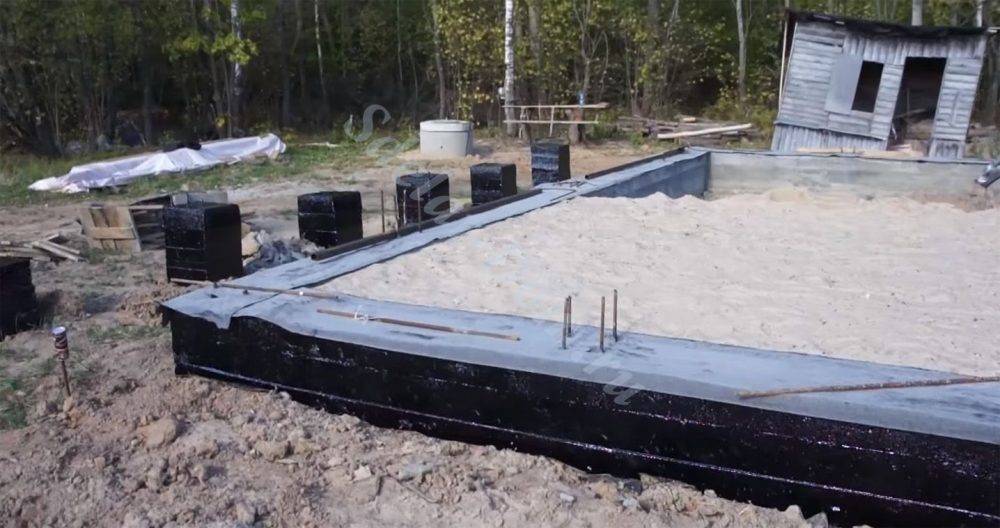

После высыхания промазываем фундамент битумом и застилаем рубероидом

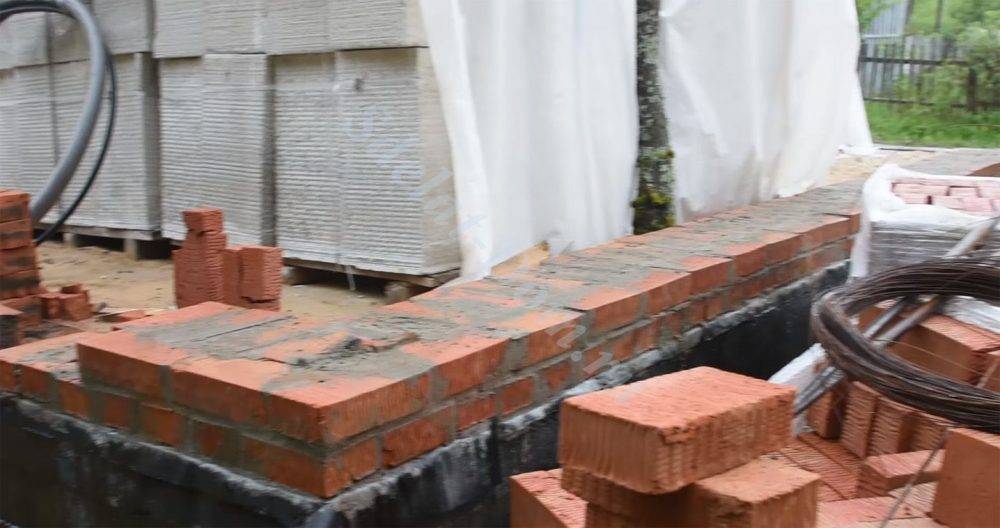

Готово — можно выкладывать стены

Технология выполнения

  1. Подготовка участка сводится к расчистке от мусора, выравниванию и разметке. Траншею под ленту фундамента копают неглубокую, до полуметра. Дно траншеи отсыпают песком или гравием, обеспечивающим отвод воды от фундамента и уменьшающим пучение прилегающих слоев грунта. По углам, в местах пересечения несущих конструкций, а также по периметру стен примерно через 2 метра буром выполняют скважины под сваи. Глубина скважин – на 0,3-0,5 м больше глубины промерзания грунта. Диаметр скважин выбирают так, чтобы сваи свободно входили в скважину.

  2. В скважины насыпается речной песок, образующий подушку толщиной 15-20 см. Песок проливают водой и трамбуют. После устанавливают асбестоцементные или металлические трубы, заливают на 30-40 см бетоном и приподнимают их на 20 см. Бетон, вытекая в пространство под сваей, образует расширение, так называемую подошву. Она обеспечивает более прочное сцепление свай с твердыми слоями грунта. Пока бетон не схватился, выравнивают вертикальное положение опор по уровню. После застывания бетона внутрь трубы вставляют арматурный каркас, выполненный из нескольких металлических прутков, связанных проволокой и образующих решетку. Высота арматуры должна быть такой, чтобы она выставлялась из трубы и доходила почти до верха ленты фундамента.

  3. Над поверхностью грунта выполняют деревянную опалубку требуемой высоты. Собирают опалубку с помощью гвоздей или саморезов, в углах укрепляют брусками. Все выступающие конструкции располагают с внешней стороны опалубки. Стенки укрепляют подкосами и стяжками. Внутрь опалубки закладывают арматуру: пруток диаметром 8-16 см, в зависимости от расчетной нагрузки, укладывают во всех трех направлениях, образуя трехмерную сетку. В местах пересечения прутья связывают проволокой с помощью крючка для вязки арматуры. Обязательно связывают арматуру свай и ленты фундамента – это соединение обеспечивает прочность конструкции.

  4. Заливают бетоном сначала сваи, а потом и всю ленту фундамента. Обязательно удаляют остатки воздуха из конструкции с помощью глубинного вибратора или обычного арматурного прутка, протыкая толщу раствора в нескольких местах на каждом участке фундамента. Зеркало фундамента выравнивают, разглаживают правилом и изолируют от атмосферных осадков укрывным материалом или полиэтиленовой пленкой. В процессе сушки фундамента проверяют его влажность и не допускают пересыхания, для этого в слишком жаркую погоду его необходимо слегка увлажнять.

  5. После застывания бетона и набора им необходимой прочности можно приступать к гидроизоляции и утеплению фундамента. Бетон – гигроскопичный и теплопроводный материал. Намокший бетон при замерзании растрескивается, что ведет к разрушению фундамента. Поэтому рекомендуется сразу после возведения фундамента выполнить его гидроизоляцию. Обычно для этой цели применяют битумные или полимерные мастики или рулонные материалы: рубероид или самоклеющиеся мембранные пленки. Поверхность бетона перед гидроизоляцией необходимо прогрунтовать специальным раствором, а также антисепиком. После высыхания грунтовки стены покрывают гидроизоляцией.

  6. Утепление фундамента дома – важный шаг к созданию теплого и стабильного микроклимата. Использование современных материалов и методик позволит поднять температуру в полуподвальном пространстве до плюсовых значений даже в разгар морозов. Наиболее популярными способами теплоизоляции являются утепление с помощью полистирола или пенополиуретана. Полистирол – новая модификация всем известного пенопласта, устойчивая к механическим нагрузкам и обеспечивающая хорошую теплоизоляцию. Плиты клеят на специальный клей, а после его высыхания дополнительно закрепляют дюбелями.

  7. Пенополиуретан – напыляемое покрытие, похожее по принципу действия на монтажную пену, однако его теплоизоляционные характеристики значительно выше. Для его нанесения нужна специальная установка.

  8. Свайно-ленточный фундамент – отличное решение для возведения недорогого и надежного основания под дом, при правильном его возведении срок его эксплуатации составляет более ста лет.

Основное назначение и виды свайных фундаментов.

Свайный фундамент используется при строительстве промышленных и жилых объектов; его можно использовать при строительстве многоэтажных домов даже на мягких грунтах.

Такой фундамент позволяет значительно сократить процесс обустройства подвальных помещений или полностью исключить эти строительные работы из сметы затрат.

Основные причины возведения свайного фундамента следующие:

  • Слабый верхний слой почвы. Такие почвы могут содержать перегной, примеси торфа, песок, глину.
  • Наличие большого количества воды в почве делает ее зыбучим песком.Такие природные условия создают необходимость переноса нагрузки конструкции на более плотные и глубокие почвы; устройство свайного фундамента с ростверком, повышенная плотность почвы.
  • Используя свайный фундамент, можно сократить объем земельных работ. Также снизятся затраты на подготовку: рытье котлована, аренда грузовика, вывозка выкопанного грунта, засыпка, покупка бетона и многое другое.

Свайный фундамент бывает нескольких разновидностей:

Cвайно-ростверковый, свайно-винтовой, свайно-ленточный. У каждого типа есть достоинства и недостатки, мы рассмотрим их подробнее.

Сравнение двух фундаментов

Какой фундамент лучше, ленточный или свайно-винтовой? Если говорить честно, то ленточные фундаменты применяют при строительстве зданий как традиционную конструкцию, которая показала хорошие результаты в течение длительного времени.

Однако, практика показывает, что свайные опоры обладают более высокой несущей способность. Попробуем сравнить две эти конструкции по таким показателям как:

  • финансовые затраты;
  • сроки строительства и трудозатраты при возведении;
  • возможность применения;
  • технологичность и сезонность.

Финансовые затраты

Какой фундамент — дешевле ленточный или свайный? При строительстве ленточного основания присутствуют расходы, которые не требуются для свайных конструкций:

  • выемка грунта и его планировка, складирование и вывоз;
  • транспортные расходы на доставку оснастки, арматуры и бетонной смеси;
  • засыпка песчано-гравийной подушки и ее уплотнение;
  • бетонирование или установка блоков при помощи грузоподъемной техники.

Итого, ленточный фундамент обходится значительно дороже.

Сроки строительства и трудозатраты

Конструкция ленточного фундамента намного сложнее по своему устройству. При его возведении потребуется время на выполнение земляных работ, установку опалубки и арматурного каркаса, устройство подстилающей подушки, заливку бетона. После этого придется подождать, пока бетонная смесь схватится должным образом, и приступить к гидроизоляционным работам.

Возможность применения

Для свайных оснований ограничения по применению в зависимости от типа грунта практически отсутствуют. Исключением являются заболоченные торфяники, на которых обычно никто ничего не строит. А вот применение ленточного зависит от глубины его заложения.

Если подошва конструкции опирается на плотные слои грунта ниже точки промерзания, то на ленту воздействуют только боковые нагрузки и его устойчивость зависит от степени армирования, то есть прочности железобетона. Мелкозаглубленные фундаменты можно применять только на устойчивой плотной почве с небольшой глубиной промерзания и глубоким залеганием грунтовых вод.

При наличии сложного рельефа участка, с уклоном или перепадами высот, стоимость ленточного фундамента резко возрастает, в то время как свайное основание позволяет решить вопрос без особых проблем.

Буронабивной свайный фундамент

Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ

Особенности

ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.

Рисунок 13. Конструкция фундамента ТИСЭ

Другие особенности буронабивного основания:

  • Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
  • Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
  • Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.

При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).

Устройство

Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.

Общая технология устройства:

  1. Разметка расположения железобетонных опор.
  2. Бурение скважин и подготовка расширений в нижней их части.
  3. Изготовление и установка армирующего каркаса из рифленой арматуры диаметром 12-16 мм для буронабивных свай.
  4. Гидроизоляция скважин путем расположения в них рулонного гидроизоляционного материала.
  5. Заливка скважин бетоном с тщательным уплотнением для удаления воздуха из смеси.

    Рисунок 14. Последовательность устройства свай с полусферическим расширением в основании

  6. Сборка опалубки для железобетонного ростверка.
  7. Изготовление армирующего каркаса и его связка с арматурой свайных опор.
  8. Бетонирование монолитной ленты.

    Фото 15. Бетонирование монолитной ленты поверх железобетонных свай

Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.

Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:

Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб

Особенности ленточного фундамента

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

  • Сборный;
  • Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

  • Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
  • Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы,  данного фундамента такие:

  • Он универсальный, может функционировать со всеми постройками;
  • Простота монтажа монолитного вида;
  • Герметичность;
  • Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

  • Большие денежные траты;
  • Массивность конструкции;
  • Трудимый процесс.

Пошаговая инструкция по монтажу фундамента

Работы начинают с анализа грунта, проектирования здания (вес постройки используется при подборе сечения свай и ширины ленты). Еще до начала составляется схема фундамента и определяется число и длина опор, габариты ростверка, исходя из этих данных рассчитывается необходимое количество стройматериалов. Требуемое оборудование: бур и бетоносмеситель. Типовая пошаговая инструкция при бетонировании скважин включает следующие этапы:

1. Разметку: по аналогии с ленточным фундаментом выверяются и обозначаются кольями внешние и внутренние углы, натягивается шнур, после чего отмечаются места для бурения свай.

2. Копку котлована для заглубления ленты (до 30 см + высота подушки). В случае висячего ростверка в траншее удаляется часть верхнего покрова и корни растений.

3. Бурение отверстий под опоры на глубину не менее 50 см свыше линии промерзания грунта

Важно заранее подобрать ручной бур нужной длины

4. Засыпку на дно скважин слоя песка толщиной в 30 см. Проще всего это сделать с помощью труб.

5. Гидроизоляцию вертикальных стенок рубероидом, сшитым леской.

6. Установку опалубки по краям скважин (подойдет плотный картон или фанера, обвязанные проволокой).

7. Подготовку каркаса – от 4 прутов вертикальной арматуры сечением не менее 10-12 мм, связанные проволокой с продольными стержнями длиной на 30-40% меньше диаметра самого отверстия. Рекомендуемый шаг по вертикали – не более 1 м. Такую работу сложно провести самому, иногда металл втыкают в скважину произвольно. Вне зависимости от способа армирования вертикальные стержни выступают выше нулевой отметки для обвязки с каркасом ростверка.

8. Заливка скважин бетоном (марка выбирается в зависимости от типа грунта, но не ниже М250, избегают использования крупнофракционного наполнителя), с обязательной выгонкой излишков воздуха длинным прутом или шомполом.

9. Привязка продольных прутьев арматуры к выступающим из скважины с помощью проволоки – через 10 дней.

10. Монтаж опалубки для ростверка.

11. Приготовления и заливка бетона, по аналогии с ленточным фундаментом – послойно при высоте ростверка свыше 20 см, с трамбовкой и тщательным распределением раствора, выравниванием верхнего слоя мастерком и влажностным уходом в течение первой недели.

12. Снятие опалубки, при необходимости – гидроизоляция ростверка.

Ленты, заглубленные в землю, обходятся дороже, но с ними меньше организационных проблем

При обустройстве висячих ростверков важно достичь одинакового уровня по плоскости всех свай, винтовые или готовые трубы просто обрезаются, бетонные желательно выровнять еще в процессе заливки. Опалубка в данном случае имеет низ, альтернативой является засыпка на дно песка или подкладка кусков пенопласта, по окончании работ эти материалы убирают

Все снимаемые опалубочные конструкции смазываются маслом, это упрощает их снятие и улучшает поверхность бетонного монолита.

Частые ошибки при закладке основания

К нарушениям технологии при выполнении работ самостоятельно относят:

  • Недостаточную длину свай: закладку выше уровня промерзания или не доходя до устойчивых пластов.
  • Ошибки при выборе сечения опор, числе или интервале расположения.
  • Отсутствие вентиляционного зазора между ростверком свайного фундамента и нулевой отметкой при строительстве на дисперсных грунтах (слабо связанных частиц, накапливающих, но не выводящих влагу).
  • Недостаточную или не сплошную гидроизоляцию.
  • Слабое армирование, отсутствие связки между каркасом ростверка и опор.
  • Незаполненные внутренние полости винтовых свай или асбестоцементных труб.
  • Неправильно проведенное бетонирование: использование бетона низких марок, нарушение пропорций, плохой уход при созревании, заливка раствора в опалубку при неподходящей погоде.

Сколько будет стоить свайно-ленточный фундамент под ключ

Тип сваиСечение ростверка (высота× ширина), ммРазмеры верхней ленты, мЦена, рубли
Буронабивные, заливаемые бетоном ниже глубины замерзания (но не выше 2,5 м), диаметр – 30 см300×3006×6160000
8×8180000
10×10215000
12×12255000
То же при сечении опор 40 см400×4006×6170000
8×8210000
10×10250000
12×12290000

Стоимость указана для стандартного набора услуг: осмотра участка, составления плана, земляных и буровых работ, гидроизоляции скважин, засыпки дренажной подушки, армирования и бетонирования. Утепление фундамента в данный перечень не входит, его цена оговаривается отдельно. Расценки при монтаже винтовых свай зависят от условий грунта, веса постройки и длины опор, минимальная стоимость с ростверком для легкого дома 6×6 составляет 100000 рублей. Выполнение работ своими силами позволяет сэкономить до 35 % от общей величины бюджета.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
