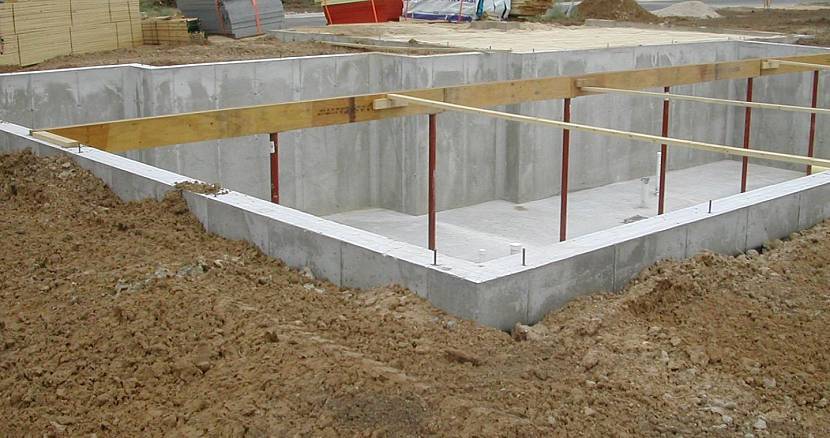

Фундамент в виде железобетонный плиты

Преимущества и недостатки перед другими видами оснований:

• низкое давление платформы на землю;
• способность выдерживать высокие статические и слабые динамические нагрузки, возникающие из-за смещения грунта;
• надежность и прочность;
• долгий срок службы (более 100 лет);
• стойкость к высокому давлению воды, затоплениям и влажности;
• легкость и простота укладки;
• возможность построить здание на подвижном грунте;
• фундамент не подвержен локальной деформации;
• обеспечивает сплошную плиту перекрытия цокольного этажа.

К недостаткам такой плиты относят:

• необходимость доставить на место строительства большое количество материалов;
• высокую стоимость и затратность;
• необходимость тщательной подготовки площади для работы;
• после заливки фундамента под ним невозможно вырыть подвал.

Ручная выборка больших объемов грунта для такого фундамента очень трудоемка, поэтому лучше привлекать технику

Что представляет из себя основание?

Данное фундаментное устройство под дом представляет собой армированную монолитную плиту, заливаемую поверх ровной утрамбованной подушки из песка и щебня. Глубина ее заложения зависит от параметров участка и назначения, в домах без подвалов эта величина варьируется от 50 до 20 см, верхний край плиты обычно поднят выше нулевой отметки.

К особенностям и преимуществам такого исполнения относят:

• Равномерное распределение верхних весовых нагрузок и выдержку подвижек грунта без рисков смещения стен или деформации основания.
• Минимальную нагрузку на грунт, допускающую ведение строительства на слабых и неустойчивых почвах.
• Возможность отказа от высокого цоколя и использования плиты в качестве чернового основания полов.
• Высокую жесткость, прочность и долговечность конструкции.
• Простоту технологии и схемы, возможность заложения плиты своими силами при минимальном задействовании спецтехники.

Толщина плиты под частными жилыми домами варьируется от 20 до 40 см, как правило такой фундамент укрепляется двухрядным объемным каркасом. Все коммуникации и технологические отверстия закладываются на этапе нулевого цикла, по окончании бетонирования плита не должна подвергаться сверлению.

Подошва плитного фундамента обязательно защищается от грунтовой влаги, на часто подтапливаемых участках принимаются меры по отводу воду в сторону и вниз.

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Плиты под фундаментные блоки

В случае если по каким-то причинам возведение монолитной плиты невозможно, а необходимость дать прочную опору стенам есть, используют фундаментные блоки или плиты.

Их применяют на неустойчивых или пучинистых грунтах, в условиях близкого залегания грунтовых вод, а также в случае высокой нагрузки на здание или его высокой массы, чему как раз и соответствует кирпичный дом. Также их используют в строительстве здания без высокого цоколя, в случае, когда цокольным перекрытием выступает верхняя часть основания.

Изготавливают плиты под фундаментные блоки из прочных марок армированного бетона, чтобы прочность полученных изделий была достаточно высокой.

Преимущества и недостатки плитного фундамента

Ленточный фундамент с плитой по грунту имеет свои сильные и слабые стороны, о которых нужно знать до строительства. Преимущества:

1. Сравнительно небольшая сила давления на грунт. Это возможно за счёт пространственного армирования, значительной площади несущей конструкции, простого перенесения подвижек грунта в разные сезоны. Основание должно опускаться и подниматься равномерно – вместе с возводимым домом. Все это предотвратит появление зазоров и трещин в стенах.
2. Простое обустройство – заливка плиты занимает относительно мало времени, требует применения стандартного набора техники, инструмента. Напоминаем, что выполнение подобных работ в любом случае лучше доверять профессионалам.
3. Высокие эксплуатационные характеристики – плита имеет значительную площадь, выдерживает высокие нагрузки, особенно если стоит на непучинистых устойчивых грунтах.
4. Гибкость – в хорошем смысле, то есть плита на почвах в периоды сезонных пучений фактически плавает, приподнимается вместе со строением равномерно по площади.
5. Возможность применения плит в качестве черновых полов – и, как результат, снижение расходов на установку лаг. Обязательно утепление плитного пола и его защита от негативного воздействия грунтовых вод.

Плюсов у монолитного фундамента больше, чем минусовИсточник domsdelat.ru

Решение залить плиту под фундамент будет идеальным вариантом, если нужно возвести дом на грунтах с высоким залеганием поверхностных вод или со склонностью к промерзаниям. Готовое основание будет сейсмоустойчивое, прочное, это позволит применять его в сейсмоактивных зонах.

Недостатки решения относительные. Основной – на возведение полноценной конструкции с высокой несущей способностью придётся потратить немалые средства. Специализированная техника тоже нужна, а преимущества фундамента полноценно проявятся только в том случае, если работы были выполнены согласно правилам (профессиональная помощь стоит денег). Постройки с подвальными помещениями на монолитных плитах не делают.

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

1. Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
2. Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
3. Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Стоимость: ленточный фундамент или плита

Все говорят (и пишут), что монолитное основание обходится значительно дороже, что оно будет стоить, как две ленты. Да, бетона и арматуры придется приобретать больше, чем для сооружения ленточного основания. Однако здесь есть несколько больших «НО»:

1. Для плиты хватает неглубокого котлована, что само по себе обещает экономию бетона.
2. Материала на опалубку для плиты уходит гораздо меньше, чем для ленты: практически вдвое.
3. Для сооружения монолита можно использовать не металлическую, а композитную арматуру, которая не только легче, но и дешевле.
4. Основание-плита — уже готовый черновой пол, на обустройство которого у «конкурентки» уходит довольно значительная сумма, которая практически целиком «съест» то, что сэкономлено на ленте.
5. Плитный фундамент может в короткие сроки соорудить пара-тройка неквалифицированных рабочих. Создание надежной ленты своими руками — задача архисложная, а привлечение специалистов обойдется в круглую сумму.

По этим причинам те, кто отдал предпочтение ленточному основанию, теперь говорят, что приняли не самое верное решение.

Устройство плитного фундамента

Устройство плитного фундамента включает в себя многослойную структуру. В списке слои представлены в порядке подъема с самого низа:

• Грунт;
• Песчаная подушка. Также можно использовать мелкий гравий, если нет возможности доставить или купить такое количество песка;
• Специальный геологический текстиль;
• Бетонная подготовка. Это небольшой слой бетона, который выливается на геотекстиль. Его не армируют;
• Гидроизоляция, чтобы основа фундамента не подвергалась агрессивному воздействию влаги;
• Армированный бетон.

Строительство бетонного основания

Все этапы устройства фундаментной монолитной плиты проходят в определенной последовательности:

• Армирование
• Бетонирование
• Гидроизоляция

Армирование

Армирование фундамента состоит из нижнего и верхнего ряда сеток. Диаметр арматуры периодического профиля должен быть 14-16 мм, шаг между стержнями – 20-22 см, расстояние от каждой сетки до нижней и верхней плоскости фундамента – 5 см. Для удобства установки верхней сетки используют специальные подпорки. Соединение стержней сеток и каркаса может быть или «вязаным» или «сварным».

Армирование плитнго фундамента своими руками фото

Бетонирование

Чтобы монолитная железобетонная плита фундамента была надежной и соответствовала требуемым техническим параметрам, марка бетона должна быть не ниже М 350-М 400. Цемент желательно использовать с коэффициентом водонепроницаемости w 8. По морозоустойчивости бетон должен соответствовать марке F-200. Для загородного дома оптимальная толщина для монолитной подушки принимается 40-50 см. Ниже уровня земли чаще закладывают 10 см, а выше – 30 (40) см. Заливать бетонную смесь следует непрерывно и тщательно утрамбовывать/вибрировать каждую новую порцию.

Бетонирование монолитной плиты фундамента своими руками фото

Гидроизоляция

После демонтажа опалубки и набором фундаментом 70% прочности, поверх монолитной плиты выполняют гидроизоляционный слой. Гидроизоляция выполняется либо обмазкой битумной или битумно-полимерной мастикой, либо наклейкой рулонных материалов.

Гидроизоляция монолитной железобетонной плиты фундамента фото

Статья по теме: Гидроизоляция фундамента своими руками

Какой тип конструкции основания лучше?

Ответ на вопрос, какой фундамент лучше, кроется в экономической обоснованности применения того или иного вида оснований. Ленточный фундамент занимает одну из лидирующих позиций при возведении дачных домов. Все тонкости выбора основания для будущего дома, смотрите в этом видео:

В подходящих почвах лента может быть мелкозаглубленной, что существенно сократит затраты на строительство. Узкий диапазон грунтов сокращает возможности использования данного вида фундаментов. Но это лишний раз подчёркивает, что желание построить именно ленточное основание преобладает при выборе типа конструкции.

Для строительства нечто большего, чем дачный домик. Например, при постройке отапливаемого двухэтажного загородного дома с мансардой, в котором используется кирпичная кладка и железобетонные перекрытия. Потребуется произвести расчёт стоимости ленточного основания и бетонного чернового пола в сравнении с устройством плитного фундамента.

Также потребуется оценить стоимость гидроизоляции и утепления обоих видов оснований. После такого сравнения можно будет говорить о том, какой фундамент выгоднее использовать.

Перед началом строительства требуется пройти большой путь. Иногда он длиннее, чем сам период застройки. От качества проделанной работы на подготовительном этапе во многом будет зависеть и конечный результат.

Важно правильно определить все необходимые требования к зданию, воплотив их сначала в конструкции на стадии проектирования, а затем и в строительстве

Виды фундамента-плиты

Монолитная подушка-плита имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована

В строительстве всего мира различают три вида плитных монолитных фундаментов:

• Монолитная подушка-плита. Имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована. Чаще всего такие плиты используются при строительстве частных домов в один-два этажа. При этом здание можно строить из любых материалов от дерева до кирпича.
• Плитный фундамент железобетонный с ребрами жесткости. Это более сложное конструктивное решение применяют в промышленном или городском строительстве. Здесь либо собирается фундамент из плит перекрытия монолитного типа путём жёсткой связки, либо заливается в специальную опалубку, имеющую ребра жёсткости. Такая конструкция имеет большую толщину (до 1,2 метра) и способна противостоять пучению грунта в сейсмически активных зонах.
• Коробчатая монолитная плита. Самый сложный из всех видов плитного фундамента. Монтируется такой фундамент из специально произведенных бетонных коробов, которые скрепляются между собой по принципу повышенной жёсткости. Такой плитный фундамент используют редко и только при промышленном строительстве.

Плитный фундамент для каркасного дома

Поскольку каркасный дом обладает облегченной конструкцией, можно немного расслабиться при обустройстве фундамента. Однако он все равно остается основой дома, поэтому нельзя относиться к нему безответственно. При создании фундамента для каркасного дома следуют стандартной инструкции. Но есть несколько дополнительных советов:

• Использовать фундамент «перевернутая чаша», т.к. тогда можно будет продумывать расположение несущих стен.
• Ответственно отнестись к изначальным расчетам. В таком доме коммуникации нередко совмещаются с фундаментом. А ошибки впоследствии исправить не удастся, поэтому требуется высокая точность расчетов.

Материалы и инструменты

Специалисты рекомендуют для изготовления железобетонного фундамента ленточного типа использовать:

1. Песок или щебень (для устройства подушки).
2. Бетон или цемент М250 (для приготовления самого фундамента).
3. Арматурный прут (диаметр 8-12 мм).
4. Проволока (из стали, для связки арматуры).
5. Материал для гидроизоляции (рубероид и гидроизол).
6. Деревянная доска (толщина 20 мм).
7. Тонкие деревянные рейки.
8. Брус из дерева (для опалубки).

Из инструментов следует подготовить такие: шнуры, колышки, рулетку, уровень, отвес, лопаты, трамбовку, молоток, мастерок, клещи. Если вы решили делать бетон самостоятельно, то договоритесь об использовании бетономешалки.

Фундаментная плита под гараж

Удачным решение будет и использование фундаментной плиты под гараж. Такая конструкция имеет много преимуществ, и даже тот единственный недостаток в виде использования большого количества бетона также превращается в достоинство. Подавляющее большинство гаражных помещений имеет бетонный пол, и в данном случае монолитная фундаментная плита и пол такого типа объединяются в одном сооружении.

Не рекомендуется устройство такого основания в гаражах, где предусмотрено строительство смотровой ямы, так как армирование конструкции в таких условиях не будет сплошным, а значит, монолитность не будет достигнута.

Если на участке близко расположены грунтовые воды, требуется выполнить мероприятия по их отводу, чтобы обеспечить максимальную устойчивость фундаменту. С этой целью под подушку укладывают дренирующий слой гравия.

Для сооружения фундаментной плиты под гараж, сначала производят подготовку площадки. Для этого снимают верхний слой грунта и выбирают котлован, размеры которого определяются с учетом того, что помимо слоя бетона там должна быть уложена песчано-гравийная подушка. Её перед заливкой бетона требуется сильно уплотнить. После этого устанавливают опалубку, укладывают арматурную сетку и заливают бетонный раствор.

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной (виброплитой).Виброплита своими руками: (прочитать подробнее)

Перечень материалов, необходимых для устройства фундамента:

• песок средней фракции;
• щебень средней крупности;
• геотекстиль;
• пенополистирол экструзионный толщиной 100 мм;
• дренажные трубы;
• доски деревянные;
• прутья арматуры;
• проволока вязальная;
• трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
• нейлоновые хомуты;

Для работы понадобятся такие инструменты:

• совковые и штыковые лопатки;
• тачка;
• нивелир;

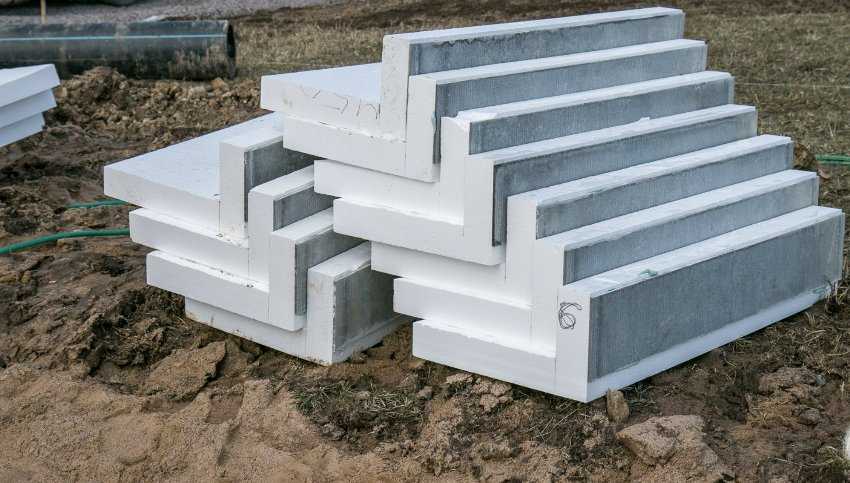

L-блоки облицованы плоским шифером для выкладки фундамента.

• строительный уровень;
• шуруповерт;
• нож;
• болгарка;

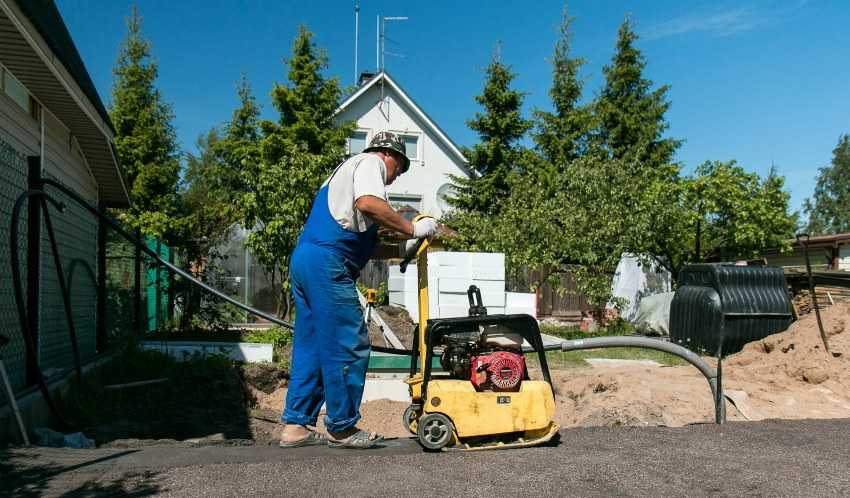

• виброплита;
• глубинный вибратор;
• ножовка;
• бетономешалка;
• кельма;
• защитная одежда.

Железобетонные плиты от А до Я

История активного использования железобетонных конструкций гораздо короче, чем кажется. Трудно поверить, но первой детали из бетона, внутри которой располагается металлический каркас, всего лишь сто с небольшим лет. Сегодня без них не обходится ни одно строительство домов, мостов, большинства технических сооружений, инженерных коммуникаций и дорог. К нынешнему виду и популярности конгломерат бетона и металла прошел через смелые эксперименты с формами, различные технологии изготовления, вариации с комплектующими и материалами.

Плита перекрытия

Современные ЖБИ изделия — это качество, долговечность, универсальность и оптимальное решение во многих отраслях строительства, а значит поговорить о них — актуально, полезно и познавательно. Начнем мы наш разговор с самого распространенного их вида название которому бетонная плита.

Фундаментная плита под кирпичный дом: строение, особенности, использование

Фундаментная плита под кирпичный дом представляет собой площадку, сплошь залитую бетоном с применением арматуры. Данное строение решает сразу несколько проблем.

Наличие пучинистых грунтов. В условиях, когда зимой некоторые участки вспучиваются и выталкивают столбы или деформируют ленту, использование монолитной плиты наиболее оправдано, так как в этом случае на движение грунта реагирует вся конструкция целиком, а не отдельными частями. Фундаментная плита под кирпичный дом дает прочную и надежную опору, не зависящую от типа грунта и климата местности.

Низкая продольная прочность кирпичных стен. Стены домов из таких материалов, как брус или бревно обладают высокой продольной прочностью, что позволяет использовать ленточный или столбчатый фундамент без опасений, что стена потеряет свою целостность в условиях нестабильных грунтов. В аналогичных условиях кирпичная стена даст трещину, что ухудшит состояние здания, вплоть до создания аварийной ситуации.

Сложности при изготовлении. Фундаментную плиту легко сооружать, выполнять термическую и гидроизоляцию, при её изготовлении допускается меньше ошибок и просчетов.

Сокращение объема земельных работ. Для сооружения монолитного основания не требуется копать глубокий котлован, достаточно рассчитать его таким образом, чтобы учесть толщину плиты и гравийной подушки.

Имеет этот тип основания и свои недостатки, главным из которых является высокая стоимость, так как расход бетона при строительстве достаточно высок.

Для изготовления прочной фундаментной плиты применяется двойное армирование: один слой арматурной сетки укладывают в нижнюю часть фундамента, второй в верхнюю. Такой подход гарантирует прочность плиты и её монолитность даже при деформациях грунта. Толщина такого сооружения не должна быть меньше 20-30 см.

Дренаж, гидроизоляция и утепление

Поскольку плитный фундамент обычно располагается в промерзающем слое грунта, его гидроизоляция обязательна. Степень локализующей способности гидробарьера определяется высотой УГВ. Для предотвращения капиллярного проникновения влаги в бетон достаточно плёночных гидроизоляторов или рубероида с пропайкой перехлёста полотен порядка 100 мм.

Если УГВ поднимается до плоскости залегания подготовки, требуется применение гидроизолирующих мембран, перехлёст которых герметизируют обмазочной гидроизоляцией. Гидробарьер укладывают с напуском на стены опалубки, на внутренних углах следует аккуратно подрезать материал, чтобы не нарушить геометрию заливочной формы.

В ряде случаев вместо применения дорогостоящих мембран имеет смысл искусственно снизить УГВ путём дренирования. Делать это необходимо ещё до устройства песчано-гравийной подготовки: по контуру котлована выкапывают траншею глубиной около 25–30 см, которая укрывается геотекстилем. Внутрь вкладывают трубы дренажной системы с разуклонкой к общей точке сбора, где монтируется дренажный колодец. Перед началом устройства подготовки траншеи дренажной системы заполняют крупным щебнем, который тщательно трамбуется.

Утепление монолитной плиты не требуется в тех случаях, когда постройка будет отапливаться в зимнее время. Два источника тепла — геотермальный и проникающий через плиту — поддерживают положительную температуру под зданием. Утечки тепла из-под плиты также могут быть предотвращены утеплением отмостки. Для неотапливаемых зданий практикуется укладка поверх слоя подготовки плит пенополистирола ПСБ-С 25, обладающего прочностью на сжатие не менее 120 кПа. При укладке утепления под плиту гидроизоляция всегда располагается под теплозащитой.
