Естественная вентиляция в гараже

Схема принудительного вентилирования

Механические системы вентиляции в гараже организованы следующими схемами.

Вариант 1:

• вентилятор устанавливается внизу стены, закрывая приточный канал;
• вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.

Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.

Вариант 2

Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).

Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Циркуляция воздуха при принудительной вентиляции

Естественная вентиляция эффективна в период, когда между пространством внутри и вне него, устанавливается значительная разница температур. В остальных случаях пользоваться таким типом вентилирования нерентабельно. Без принудительного воздухообмена не обойтись. В его основе – направление чистого кислорода за счет его нагнетания вентилятором.

Принцип действия децентрализованной принудительной приточно-вытяжной вентиляции

Вентилятор устанавливается в стене, либо в окне. Дополнительно монтируется вытяжка для принудительного отвода загрязненного воздуха из комнаты. Мощность подбирается с учетом степени загрязнения кислорода.

Системы принудительной вентиляции для жилых комнат

Для циркуляции воздуха в жилых комнатах, устанавливают приточно-вытяжную систему моноблочного типа. Установка состоит из нескольких функциональных узлов:

• вентилятор;
• теплообменник;
• фильтры.

В процессе работы такая установка практически беззвучна, а ее конструкцию легко скорректировать под индивидуальные требования заказчика.

Перемещение кислорода в системах принудительной вентиляции на кухне

80% загрязненного воздуха концентрируется на кухне. И чем чаще работает плита или духовка, тем ниже процентное содержание чистого кислорода в помещении. Зачастую стандартной отдушины недостаточно для отвода всего объема посторонних запахов, копоти и мелких частичек жира. Эти продукты горения и готовки пищи оседают на потолке, что не прибавляет им привлекательности, эстетической ценности.

Сегодня правильная циркуляция воздуха в кухне обеспечивается встраиваемыми или навесными вытяжками. Они устанавливаются над плитой и оперативно корректируют отток загрязненных масс. В некоторых моделях предусмотрено 2 независимых вентилятора, что гарантирует высокую производительность даже для самых требовательных хозяек.

Кухонные вытяжки бывают:

• приточными;
• рециркуляционными.

Последние не отводят загрязненный воздух во внешнее пространство, а очищают его, благодаря установленным внутри фильтрам

Важно акцентировать внимание на одном важном аспекте – для многоквартирных домов установка такого оборудования осложняется несколькими проблемами

Закрытое отверстие для отвода воздуха усложняет движение масс.
Мощная вытяжка направляет большой объем загрязненного кислорода в основной канал. В случае его небольшого сечения вывод загрязненных потоков будет просто невозможен.
Запахи часто проникают в соседние квартиры по общему каналу.
Иногда такое совмещение является противозаконным

Здесь важно ориентироваться на региональные акты, нормативные документы и предписания.

Оптимальный вариант для кухни с одним воздуховодом – оборудовать дополнительный канал у потолка или в стене.

Правильная циркуляция воздуха в квартире обеспечит отсутствие посторонних запахов и прочих неприятностей в виде копоти на потолке. Самыми эффективными считаются принудительные установки. Они гарантируют направленную циркуляцию кислорода с минимальными финансовыми инвестициями и затратами нервных клеток.

Условия работы и расчет естественной вентиляции

Чтобы самостоятельно построенная вентиляция в гараже работала, ее схема должна учитывать объем воздухообмена, сезонные перепады температур и розу ветров.

Естественная вентиляция гаража напрямую зависит от следующих параметров:

1. Разница температур между внутренним и наружным воздухом. Атмосфера в гараже должна быть теплее и, следовательно, светлее, чем воздух снаружи. Тогда тяжелый прохладный воздух будет поступать в гараж через приточный воздуховод самотеком, пытаясь заменить менее плотный объем внутренней атмосферы.
2. Перепад давления между вертикальными положениями входа и выхода. Между входом приточного воздуха и выходом отработанного воздуха требуется разница более 3 м.
3. Давление движущейся воздушной массы (ветра). С наветренной стороны гаража устанавливается большее давление, с подветренной – пониженное. Расположите приточный воздуховод со стороны преобладающего направления ветра.

Игнорирование этих условий приведет к полной неэффективности естественной добычи. Поэтому зимой желательно установить температуру в гараже выше, чем у дороги, и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

Летом необходимо полностью открывать приточные и вытяжные воздуховоды, опираясь на розу ветров.

Положение приточного воздухозаборника и выхлопной трубы относительно друг друга должно быть по длине коробки или по ее диагонали

Основным параметром воздухообмена является его кратность, то есть количество полных изменений объема атмосферы в гараже уличным воздухом.

Зная нормированный расход приточного и вытяжного воздуха (6-10 раз) и внутренний объем гаража, необходимо рассчитать расход воздуха в час:

L = n • Vg, где

• L – расход воздуха в час, м3 / ч;
• n – числовое значение эталона частоты воздухообмена;
• Vg – воздушный объем гаража, м3.

Чтобы определить объем воздуха, который можно разместить в гараже, необходимо его внутренние размеры умножить на ширину, длину и высоту.

Например, ящик шириной 4 м, длиной 6 и высотой 2,7 м дома Vg = 4 • 6 • 2,7 = 64,8 м3. При выборе, например, смены воздуха семь раз в час такому гаражу потребуется L = 7 • 64,8 = 453,6 м3.

Зная расход воздуха и его скорость, можно вывести из этой диаграммы оптимальный диаметр круглого воздуховода для приточно-вытяжной системы гаража

Для выбора сечения приточного и вытяжного воздуховодов полученное значение L необходимо округлить в большую сторону, достигнув кратности 5.

Следовательно, полученное в нашем расчете значение расхода воздуха необходимо увеличить до 455 м3, так как это число делится без остатка на 5 – 455: 5 = 91.

Далее смотрим на картинку схемы диаметра воздуховодов и выбираем соответствующий параметр.

Учитывая, что скорость воздуха в каналах естественной вентиляции составляет примерно 0,5-1 м / с, для рассчитанного выше «чернового» гаража требуются воздуховоды круглого сечения диаметром 500 мм и более. Или профилированный, с внутренним сечением 450х500 мм.

Для улучшения обдува можно установить не воздуховод, а решетчатый дефлектор на высоте до полуметра от пола гаража. Кроме того, его сечение должно быть в два-три раза больше, чем у дымохода. Вентиляция улучшится, но зимой в гараже промерзнет.

приточную решетку и вытяжной колпак необходимо оборудовать сдвижными или съемными крышками, позволяющими при необходимости уменьшить сечение воздухозаборника.

Обратите внимание на последовательность частичного перекрытия выпускного и подающего отверстий: сначала подача, затем вытяжка. Чтобы выбрать подходящее сечение прямоугольного воздуховода, достаточно найти соответствующий ему диаметр круглой трубы

Чтобы выбрать подходящее сечение прямоугольного воздуховода, достаточно найти соответствующий ему диаметр круглой трубы

В этом случае важно, чтобы сечение выхлопной трубы было не больше сечения забора приточного воздуха – тяга перевернется. Поэтому при частичном закрытии приточного воздуховода обязательно уменьшить сечение выхлопной трубы

Вытяжной канал необходимо прокладывать строго вертикально и не менее чем на 500 мм выше уровня крыши гаража.

Над двускатной крышей вытяжка должна быть поднята на высоту, соответствующую близости к ней конька крыши (см. Схему на изображении).

При наличии смотровой ямы для ремонта и погреба для хранения продуктов в гараже потребуется установка отдельных приточно-вытяжных воздуховодов для вентиляции подземных помещений.

Поэтому нужна отдельная труба для подачи воздуха в погреб и вторая, вертикальная, в канализацию.

Самый простой вариант устройства вентиляции в гараже – установка настенного клапана, который помимо обеспечения воздухообмена может выполнять работы по обогреву и фильтрации потока

Монтаж вентиляции

Вентиляцию для гаража своими руками можно сконструировать из простых материалов. Для ее обустройства вам понадобятся:

1. Трубы для воздуховода.

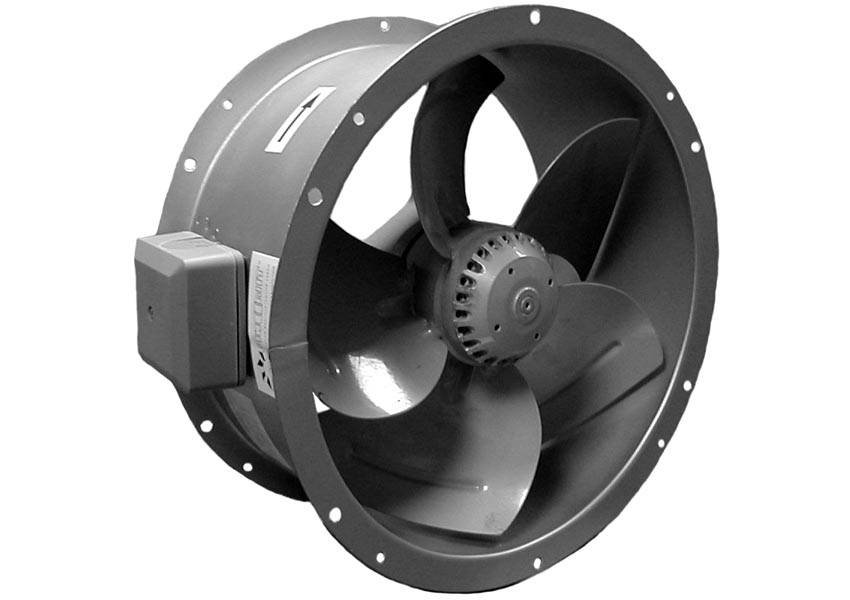

2. Канальный вентилятор.
3. Хомуты и крепежные элементы.
4. Герметик и прокладки.
5. Монтажная пена, шпаклевка или цемент.

Особое внимание необходимо уделить техническим параметрам кулера для вентиляции в гараже. Для покрасочной камеры он должен соответствовать следующим характеристикам:

Мощность – от 20 Вт.
Питание – 220 В.
Диаметр канала – от 120 мм.
Количество прогоняемого воздуха – от 150 куб.м/ч.
Давление – от 50 Па

Мощность – от 20 Вт.
Питание – 220 В.
Диаметр канала – от 120 мм.
Количество прогоняемого воздуха – от 150 куб.м/ч.
Давление – от 50 Па.

Как самому смонтировать систему

Этап 1. В первую очередь необходимо разметить и пробить отверстия для подачи и оттока воздуха. Приточное отверстие должно располагаться под потолком, а отводное как можно ниже. Отверстия должны располагаться на противоположных стенах по диагонали.

Этап 2. Сборка вентиляционных сетей. При монтаже сети из труб желательно в месте стыков устанавливать металлические решетки. Это исключит риск проникновения грызунов в помещение. Все стыки должны быть оборудованы герметичными прокладками.

Этап 3. На третьем этапе нужно установить трубы в отверстия и закрепить их при помощи монтажной пены. После просыхания пены стену нужно зашпаклевать и оштукатурить.

Этап 4. К трубе для подачи воздуха надо прикрепить осевой вентилятор при помощи специального переходника. При обустройстве двухмоторной вентиляции, такой же вентилятор крепится и в трубу отвода воздушных масс. Самодельная вытяжка готова.

Чтобы в гараже зимой было тепло, нагнетающую трубу можно дополнительно оборудовать устройством для подогрева воздуха. Также не забудьте оснастить систему подачи воздушных масс специальными фильтрами, чтобы в гараж не затягивалась пыль и копоть с улицы.

Итак, вентиляция гаражного бокса, это необходимость, которая позволит сохранить транспортное средство и обеспечить здоровый микроклимат в помещении. Выбор системы вентиляции остается за пользователем. Профессионалы советуют, перед монтажом посоветоваться с инженером. Это позволит вам выбрать оптимальный вариант вентиляционной системы именно для вашего помещения с учетом его конструктивных особенностей и поставленных задач.

Примерные расходы на установку

Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.

Материал	Стоимость, руб.
Труба пластиковая для вентиляции, 1 м	250
Колено (нужно при наличии изгибов, например, если труба поднимается снаружи), шт.	150
Вентиляционная решётка, шт.	150
Вытяжной вентилятор	От 500
Вытяжной вентилятор центробежного типа	От 4000
Дополнительные материалы (держатели труб, декоративные пластины и т. д.)	500
Итого с обычным вентилятором	от 1550
Итого с центробежным вентилятором	от 5000

Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.

Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздуха

Этот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции канала

Для создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройством

Сложный проект

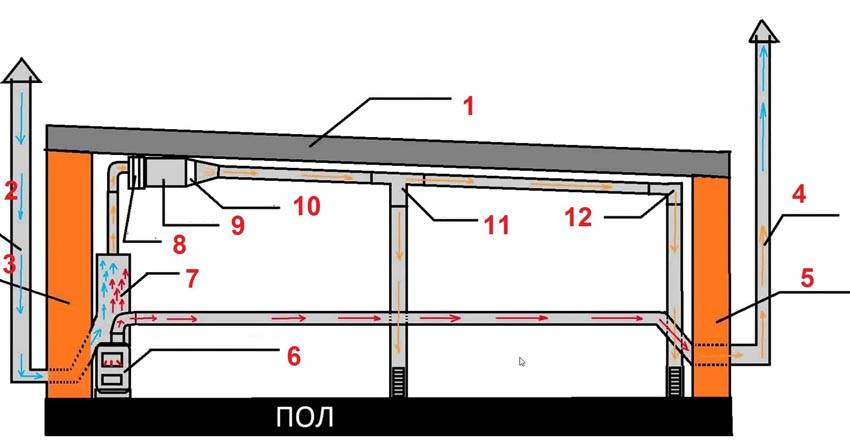

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

• потолок (1) из железобетонной плиты;
• стены из кирпича (3, 5);
• входной канал (2);
• котел отопления на твердом топливе (6) с дымоходом (4);
• стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
• фильтр (8);
• калорифер (9) со встроенными электрическими нагревателями;
• вентилятор (10) канального типа;
• тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
• угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Основные виды

Существует два основных вида вентиляционных систем для гаражей, отличающихся по принципу действия. Под принципом действия здесь понимается источник силы, приводящей в движение воздушные массы.

Естественная

Естественная вентиляция в гараже свое наименование получила виду того, что воздух в ней перемещается под воздействием естественных сил.

Возникают они за счет того что попадающий в гараж плотный и холодный воздух нагревается и расширяется.

В результате его плотность уменьшается и он начинает движение вверх.

Вентиляция гаража — как правильно сделать:

Увеличить эффективность проветривания можно обдуманной схемой размещения приточных и вытяжных труб.

Чтобы удалось привести в движение максимально возможный объем воздуха в гараже, необходимо эти трубы разнести как можно дальше друг от друга. Легче всего добиться этого, если разместить ввод и вывод воздуха по диагонали на противоположных стенах.

Приточный ввод располагается внизу одной стены в гараже, вывод – в верхней части другой.

Особое внимание нужно уделить правильности установки приточной трубы. Размещение ее в непосредственной близости от земли хотя и выглядит вполне оправданно, но по факту так делать нельзя

Зимой ее засыпет снегом и движение воздуха остановится. Поэтому ввод нужно приподнимать над землей на 15-20 см.

При планировании расположения ввода и вывода простой вентиляции гаража, желательно учитывать еще и розу ветров. Если чаще всего ветер будет дуть в стену с входным патрубком, но это положительно отразится на воздухообмене. Ели же ветер будет дуть на воздухоотвод, то будет наблюдаться прямо противоположный эффект.

Схемы и устройство вытяжки в подвале/погребе гаража Ви можете найти здесь.

Принудительная

Единственными недостатками дешевой и энергонезависимой естественной вентиляции является ее зависимость от разницы температур и схемы расположения воздуховодов. Преодолеть эти проблемы можно установкой системы принудительной вентиляции в гараже.

К достоинствам приточной вентиляции в гараже относятся:

Разбить воздушные потоки по собственному усмотрению можно непосредственно в помещении гаража. Достигается это прокладкой воздуховодов по требуемой схеме. Нагнетатель воздуха при этом тоже может быть размещен произвольно;

• возможность организации обмена воздуха даже в подземных гаражах;
• многократно большая эффективность. Полное проветривание гаража занимает меньшее время.

Вместе с тем, подобным системам присущи и некоторые проблемы:

При отключении электричества воздухообмен полностью прекратится;

• поскольку в гараже присутствует электропроводка, то это многократно увеличивает требования к электрической и пожарной безопасности;
• как и любое другое механическое устройство, вентиляторы требуют периодического обслуживания, а иногда и ремонта.

Поэтому при рассмотрении системы принудительной вентиляции как основной для гаража, нужно принимать во внимание не только физическую возможность такого решения, но и финансовую сторону вопроса. Читайте подробнее здесь о том, как сделать своими руками вытяжку в гараже

Читайте подробнее здесь о том, как сделать своими руками вытяжку в гараже.

В некоторых случаях наиболее оптимальным вариантом может стать организация комбинированной схемы гаражной вентиляции. По своей схеме она полностью повторяет вариант с естественным воздухообменом.

Отличие состоит лишь в том, что в выводной канал дополнительно встраивается вентилятор. Система будет оставаться работоспособной даже при отключенном электроснабжении. Включение же вентилятора будет увеличивать производительность все системы.

Выбор конечного варианта для устройства вентиляции во многом будет зависеть от размеров и расположения гаража, а также от его планировки. Самое главное, чтобы конечный вариант смог обеспечить обмен воздуха с требуемым уровнем интенсивности.

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника

При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проект

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

• потолок (1) из железобетонной плиты;
• стены из кирпича (3, 5);
• входной канал (2);
• котел отопления на твердом топливе (6) с дымоходом (4);
• стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
• фильтр (8);
• калорифер (9) со встроенными электрическими нагревателями;
• вентилятор (10) канального типа;
• тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
• угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Зачем гаражу нужна вытяжка

Вытяжки в гаражах встречаются чаще, чем смотровые ямы в них. Отсутствие приточных дефлекторов и вытяжных труб говорит о том, что гараж либо не эксплуатируется, либо его хозяин тяжело болен. Скорее всего, въезд в него зарос травой или завален снегом, счищенным от соседних ворот. И если летом в нём царит затхлость и запустение, то весной и осенью – сырость и плесень превращает все его внутреннее содержание в ржавый и ненужный хлам.

Однажды, приобретя такую несуразную постройку, её владелец волей-неволей начинает размышлять над вопросом, как сделать вытяжку в гараже правильно. Вот именно в этом случае следует сопоставить все исходные данные, позволяющие принять решение о том — нужна ли вытяжка в гараже. Для корректного решения любой функции нужны верные аргументы:

• помещение будет использоваться постоянно с ежедневными поездками;
• в нём будут все инженерные коммуникации;
• будет обустроен погреб, который должен исполнять свои прямые обязанности;
• смотровая яма станет обязательным атрибутом всего гаражного комплекса;
• машина будет ставиться эпизодически;
• будут обустроены погреб и смотровая яма;
• погреб задействован не будет;
• машина не будет храниться в гараже. Её нахождение там будет лишь редкой, вынужденной мерой;
• погреб и смотровая яма использоваться по назначению не будут. Их обустройство вызвано лишь желанием поддержать общий порядок в своём хозяйстве.

Для каждого из этих случаев использования собственности потребуется и своё обустройство. В том числе и наличие правильно организованной вытяжки для конкретного случая. И если в первом варианте не обойтись без организации функциональной приточно-вытяжной вентиляции, то в последнем – все проблемы решит естественная вентиляция.

Важно: при решении задачи о том, как правильно сделать вытяжку в гараже следует иметь ввиду, что рекомендуемые СНиПом объёмы воздухообмена необходимо соотносить с функцией вентилируемого помещения. Воздухообмен в 60-м3/час на 1-го человека, рекомендуется им только для жилого помещения. Гараж и тем более погреб к таким помещениям не относится

Даже для спальни рекомендуется только 30-м3/час на 1-го человека

Гараж и тем более погреб к таким помещениям не относится. Даже для спальни рекомендуется только 30-м3/час на 1-го человека.
