Электропроводка в бане своими руками: пошаговая инструкция

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

Схема соединений на электрощитке Источник elektroznatok.ru

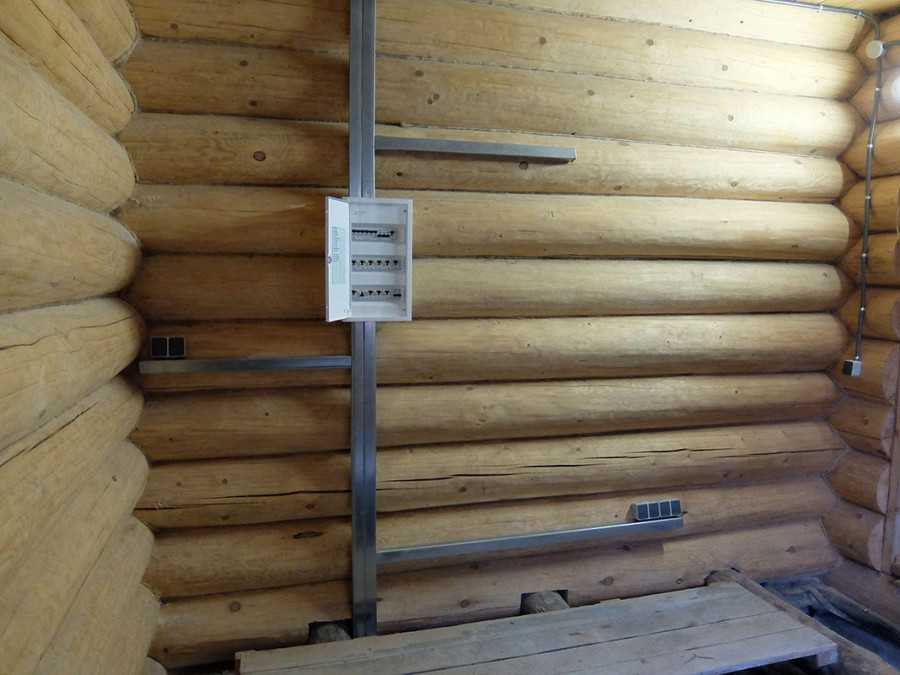

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

  • зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
  • зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.

Размещение проводки на деревянном основании в парной Источник www.remontnik.ru

Меры предосторожности при выполнении проводки

  1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
  2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
  3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
  4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
  5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
  6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
  7. В щитке рекомендуется обозначить все элементы маркером.

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Оценок 0

Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно

Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Оценок 0

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

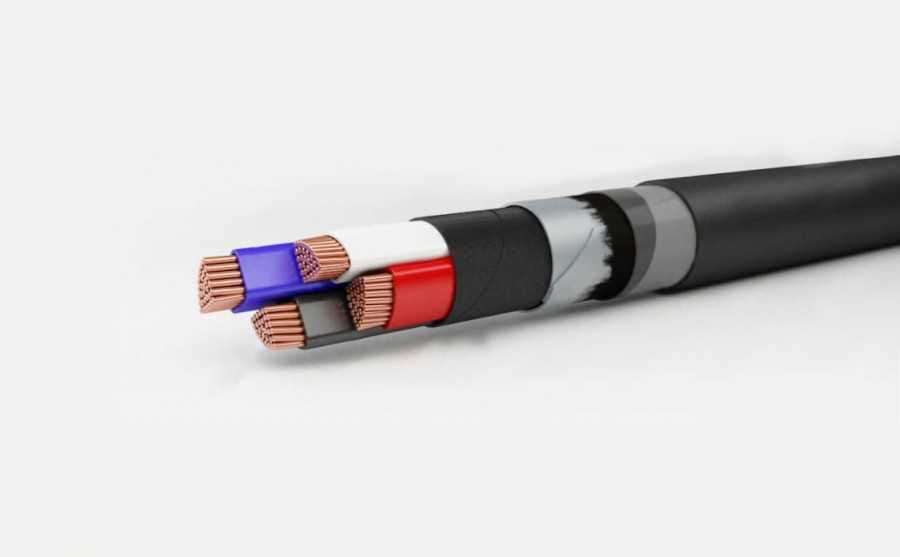

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

  1. Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
  2. В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
  3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.

    Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.

  4. Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.
Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Стадия расчетов и подготовки к началу монтажных работ

После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.

Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.

В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.

После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.

Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.

Подбираются параметры примерно следующим образом:

  • 16 ампер – 1,5 кв.мм;
  • 25 ампер – 2,5 кв. мм;
  • 32 ампер – 4 кв. мм;
  • 40 ампер – 6 км. мм.

При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.

Указанные выше значения подбирались для кабелей с медными жилами. Если речь идет о том, как провести проводку в бане, то в помещении могут быть использованы кабели исключительно с медными жилами. Алюминиевые сердечники крайне небезопасны для использования, поскольку высок риск возгорания и короткого замыкания.

Подбирая сечение проводов на отдельные линии электрической сети, стоит пользоваться тем же принципом. По стандарту кабеля в 4 кв.мм. сечением хватает для подачи электрического тока на распределительный щиток, а 2,5 кв.мм. – может быть использован для подключения остальных элементов. Разумеется, для более мощных электрических приборов нужно увеличить сечение минимум до 4 кв.мм.

При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.

Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.

В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

 На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

  • однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
  • трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

  • использование более мощных электрических приборов;
  • использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой; подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля; стоимость электрической энергии, поставляемой через такую сеть, выше; на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать

На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.

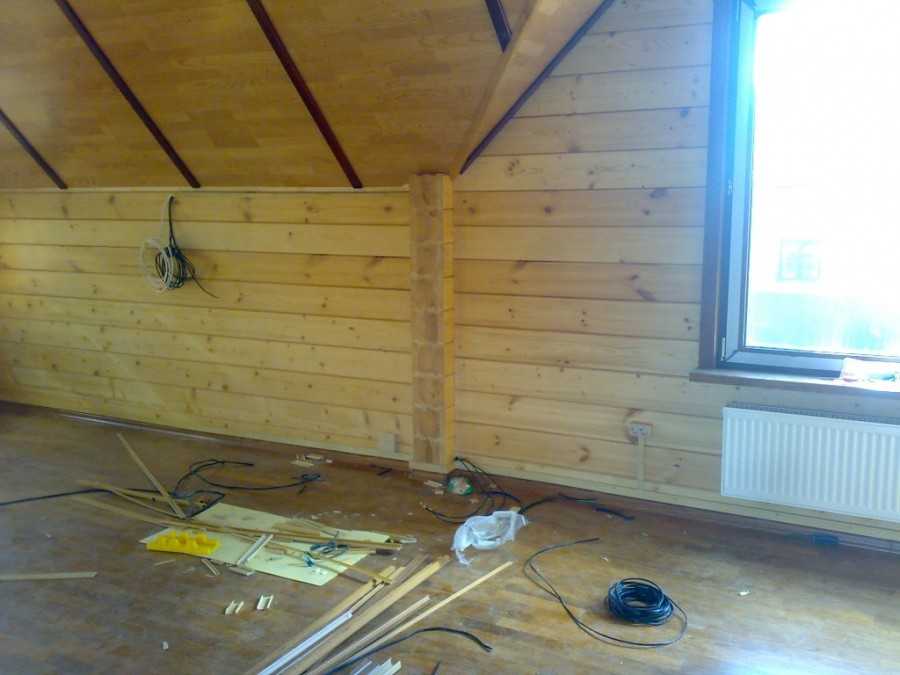

  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.
  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Выбор осветительной аппаратуры

Что касается элементов освещения, то в предбанниках и в комнатах отдыха можно устанавливать обычные светильники.

В душевых и парных комнатах нужно монтировать приборы освещения с IP-44 степенью защиты. В этих помещениях среда крайне агрессивная, постоянно присутствуют повышенная температура и влажность. Поэтому электрическая часть светильников ни при каких обстоятельствах не должна быть подвержена воздействию воды. Это требование обязательное, которое гарантирует безопасность посетителей.

Также при выборе светильников учтите тот факт, что парная – это место для расслабления, поэтому здесь не нужен яркий свет, а скорее, наоборот, тусклый и приглушённый.

В парилке должны устанавливаться термостойкие светильники, желательно, чтобы их плафон был выполнен из нержавеющей стали.

К монтажу светильников в бане также предъявляются особые требования. Независимо от того, насколько они термостойки, их нельзя располагать над печью, лучше всего установить их на противоположной стене. При расположении осветительных элементов в душевой комнате не ставьте их близко к источнику воды.

В банях лучше всего располагать осветительные элементы на стенах, а не на потолке, потому что в самом верху концентрируются пары и самая высокая температура.

Выключатели с розетками для бани выбирайте с таким же классом защиты IP-44, они обязательно должны быть с крышками.
