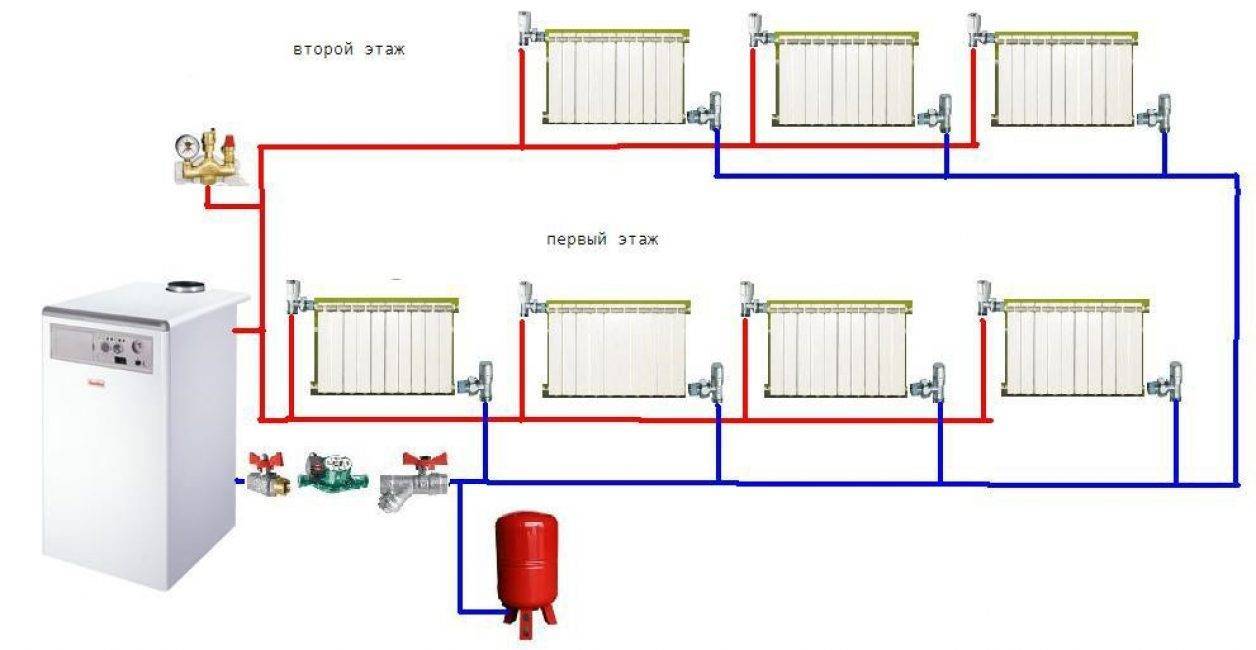

Схема двухтрубной отопительной системы для частного дома

Расчет мощности котла и объема бойлера

Мощность двухконтурного и одноконтурного оборудования при одинаковой отапливаемой площади отличается. Кроме того, на расчет мощности котла отопления влияет и то, что двухконтурные котлы используются еще и для подогрева воды для бытовых целей. Но стоит учитывать, что слишком большой мощность тоже не должна быть. Если мощность котла рассчитана правильно, то температура в камере сгорания не будет превышать 90 градусов, при этом долговечность оборудования увеличится. Например, для дома площадью 100 «квадратов» мощность котла не должна быть выше 38 кВт.

Емкость бойлера также рассчитывают исходя от условий его использования. Так, 10 литров хватит для мытья посуды, 30 — достаточно для быстрого принятия душа, а 100 литров для стирки и купания в горячей ванне.

Если используется газовое двухконтурное отопление — схема предполагает подключение счетчиков газа. Это устройство нужно учитывать при планировании работ.

Современное управление для однотрубных систем

Котел обычно управляется одним термостатом, что обеспечивает плохой контроль, особенно в таунхаусах. Термостат будет учитывать только температуру пола или помещения, в котором он находится.

Например, если термостат расположен напервом этаже рядом с бойлером, то он будет считывать температуру этого этажа.

Пар достигнет сначала радиаторы, быстро нагревающие пол. Это означает, что термостат выключит котел до того, как пар сможет полностью нагреть радиаторы на самых дальних от котла этажах, что приведет к более низкой температуре на этих этажах.

Это обеспечивает более равномерное распределение тепла.

Более крупные однотрубные системы парового отопления могут потребовать использования управления тепловым таймером.

Обвязка настенных моделей

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

• краны шаровые с американками размером ½» – 3 шт.;
• то же, диаметром ¾” – 4 шт.;
• сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
• фильтр газа;
• бак расширительный;
• трубопроводные фитинги – тройники и колена;
• кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
• выключатель автоматический двухполюсный номиналом 20 ампер.

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь . В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1-2 раза в течение срока службы.

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

1. Краны диаметром ½» (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
3. Арматура прикручивается американками вниз.
4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

Схема актуальна для двух- либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
4. Кабель прокладывайте в защитном гофрированном рукаве.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго. Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления

Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления. Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит. Почему?

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
2. Мембранный бак подключен к большому коллектору обратной линии.
3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
4. Группа безопасности установлена на коллекторе подачи теплоносителя.
5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.

Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Три совета по выбору схемы разводки

1. Когда речь идет об отоплении частного дома с подвалом, то не стоит экономить на количестве секций радиаторов, а обе трубы разместить в подвальном помещении. Дома будет тепло, и стены останутся сухими.
2. При высоте потолков выше 3,5 метров эффективно использование только верхней разводки.
3. Если в доме предполагается евроремонт, и вид радиаторов совсем не кстати – можно пойти на хитрость и сделать двухтрубную безбатарейную разводку отопления (система теплый пол).

Обо всем и не только…

Двухтрубная система отопления частного дома с принудительной циркуляцией проста для проектировки и легка в монтаже. Можно не соблюдать уклоны, переходы диаметров труб магистрали. Даже отсутствие расширительного бака не является проблемой – насос продавит систему, построенную даже “в гору”.

Исключением являются лишь места изгибов труб и резьбовые соединения типа фиттингов, потому что в них может образоваться воздушная пробка (завоздушивание). Единственный, но очень ощутимый минус двухтрубной системы с принудительной циркуляцией – энергозависимость насоса.

При нестабильном энергоснабжении существует риск остановки насоса и, как следствие, всей системы. В зимний период это опасно и может привести размораживанию системы отопления.

Естественное движение теплоносителя в системе делает ее абсолютно независимой от внешних факторов. Соответственно повышается экономичность (отсутствие потребления электричества) и безопасность. Но принцип естественной циркуляции воды требует особых условий в проектировке и реализации системы.

Схема с естественной циркуляцией теплоносителя.

Верхняя разводка применяется для помещений с высотой потолка выше 3,5 метров. Преимущественно, верхняя труба (подача) проходит под потолком, а обратка в подвальном помещении. В новых проектах каркасных загородных домов подвальное помещение отсутствует в принципе, поэтому обратка прокладывается либо под черновым полом, либо на высоте 3-5 см от уровня чистового пола или напольного покрытия. Как частный случай такой схемы – вариант с двумя уровнями батарей: внизу и симметрично вверху. Такая модель актуальна для построек с высокими потолками и окнами – большими и расположенными через небольшой промежуток.

Разберем последнюю переменную – количество колец (или веток). Разделение на несколько независимых частей более характерно для самотечной системы. В виду достаточно быстрого движения воды при принудительной циркуляции все батареи имеют практически одинаковую температуру, чего не скажешь о самотеке. Именно для этого применяют разделение – чтобы уменьшить длину подачи, то есть ускорить доставку нагретой котлом воды до всех батарей.

Также принято использовать краны и заглушки.

Краны (обычно шаровые) устанавливаются на все трубы подпитки батарей и слива с них. Таким образом, регулируя проходимость трубы подачи, достигается баланс температур на разных батареях в независимости от последовательности их установки.

На сливах краны нужны для того, чтобы не сбить циркуляцию с толку (когда обратка догоняет подачу и происходит остановка движения или реверс теплоносителя). Не смотря на кажущуюся сложность системы естественной циркуляции, она стоит того, чтобы ее проектировать и монтировать, ее надежность и долговечность проверена временем.

Верхняя и нижняя разводка

Верхняя разводка отопительной системы заключается в том, что труба будет проходить под потолком, а к радиаторам будут спускаться дополнительные отводы. Обратная подача будет проходить вдоль пола. Плюсы данного способа состоят в легкости создания естественного движения воды в системе. Перепад высот создаст достаточную силу потока. Остается создать достаточный уклон и угол. Система все меньше стала пользоваться спросом, так как пользователям не нравится большое скопление труб.

Нижняя разводка труб заключается в подаче отопления снизу. При этом труба подачи находиться выше обратки. Ее можно провести в подвальном помещении или даже между чистовым и черновым полом. В этом случае циркуляция в системе будет принудительная

Поэтому и расположение радиаторов совсем не важно, что не скажешь про верхнюю разводку (в этом случае котел углубляют). Выбирая нижнюю разводку, у вас будет наименьшее количество выступающих труб и более эстетичный вид

Подбор труб по диаметру

Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.

В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.

Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:

G=3600×Q/(c×Δt), где:

• G − расход воды на обогрев помещения (кг/ч);
• Q − тепловая мощность, необходимая для обогрева (кВт);
• c − теплоемкость воды (4,187 кДж/кг×°C);
• Δt − разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.

Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит: 3600×3/(4,187×20)=129 кг/ч, то есть около 0,127 куб. м воды в час.

Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:

S=GV/(3600×v), где:

• S − площадь поперечного сечения трубы (м2);
• GV − объемный расход воды (м3/ч);
• v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Если в системе используется естественная циркуляция, то скорость движения будет минимальной − 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее − внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.

Однотрубные СО

Бесперебойники для котлов в системах отопления частных домов

Однотрубные системы являются замкнутым контуром одного трубопровода. Образно выражаясь, секционные батареи отопления «нанизаны» на этот трубопровод, закольцованный от выхода котла к его входу.  Тепло, полученное от котла, переносится теплоносителем последовательно от радиатора к радиатору, омывая их внутренние поверхности. Соответственно, температура жидкости в каждом последующем радиаторе ниже, чем в предыдущем.

В любом отдельно взятом помещении двухэтажного частного дома, которое расположено территориально по проекту ближе к котлу-теплоисточнику, температура водяного теплоносителя будет выше, чем в отдаленных комнатах.

На рисунке проиллюстрирован принцип однотрубной концепции, основанной на подаче горячего (красная линия от котла) и отводе остывшего (синяя линия, идущая к котлу) теплоносителя по одной трубопроводной трассе.

Принцип работы однотрубной СО

При использовании однотрубной схемы монтажа отопления работают два способа подключения обогревательных приборов:

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме «сверху вниз»:

• вход горячей воды осуществляется в верхней точке теплоприбора (красная стрелка);
• выход остывающей воды – через нижнюю точку (синяя стрелка).

Данная схема наиболее проста для монтажа своими руками и наименее материалоемкая, в ней отсутствуют дополнительные соединения и элементы, однако у нее есть два огромных минуса:

• не допускается отключение отдельного радиатора для замены или проведения локальных ремонтных работ при заполненном контуре СО;
• отсутствует возможность выполнения регулировок работы отопительной системы жилища в целом и каждого прибора в отдельности.

Способы подключения батарей отопления однотрубной СО

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме, практикующей нижнее подключение горячей воды (красная стрелка) и отвод из нижнего противоположного патрубка (синяя стрелка). В обиходе эту схему называют «ленинградкой», поскольку широкое внедрение такого способа подключения батарей началось в Ленинграде в период широкомасштабных застроек в послевоенные годы.

В настоящее время однотрубную схему ленинградку для контуров с естественной или принудительной циркуляцией успешно  усовершенствовали, добившись от нее возможности:

• полного отсечения поступления водяного теплоносителя при необходимости локального ремонта в зоне отдельного радиатора;
• регулировки своими руками тепловой мощности прибора на локальном участке отопления.

Для этого в классическую схему однотрубной ленинградки на входе и выходе из батареи вмонтировали запорные вентили,  перенаправляющие  поток горячего теплоносителя от котла в обход радиатора.

Столь популярную ленинградку с успехом используют в двухэтажном и даже трехэтажном варианте частной постройки. В качестве примера можно указать вариант нижнего подключения секций радиатора с близкорасположенными вертикальными патрубками.

Классификация по типу циркуляции теплоносителя

По способу создания циркуляции жидкости системы частного отопления подразделяются на два типа: гравитационные (с естественной циркуляцией) и насосные (с принудительным движением).

Системы с естественной циркуляцией

Естественное движение воды обусловлено только физическими процессами. Жидкость перемещается под давлением.

При правильной планировке такой системы отопление будет зависеть лишь от естественного напора воды. Сбои при соблюдении всех условий случаются крайне редко.

С принудительной циркуляцией

Если здание построено в местности с неустойчивым уровнем воды, специалисты рекомендуют провести оборудование с принудительной циркуляцией. Встраивается специальный насос, обеспечивающий постоянное движение теплоносителя.

Для его функционирования необходимо подключение к электроэнергии. При отключении электричества может возникнуть сбой во всей системе.

Мифы вокруг приспособления

Если вам придется когда-нибудь столкнуться с необходимостью сделать выбор между такими системами для отопления дома, как попутная и тупиковая, вы наверняка заметите, насколько неоднозначные отзывы и мифы относительно первого варианта заполняют сетевое пространство. Между тем, практика показывает, что львиная доля публикаций псевдопрофессионалов не имеет никакой практической почвы и построены исключительно в гипотетической плоскости. Итак, специалисты выделяют три наиболее распространённых мифа, которые порочат славу отопления с попутным движением теплоносителя:

• Необходимость в балансировании такой системы отсутствует, а потому на отопительном приборе в ее конструкции не нужно проводить монтаж клапанов балансировочного типа;
• В данной конструкции можно специально уменьшить как диаметр, так и длину трубопровода.
• В каждом циркуляционном кольце присутствует одинаковое гидросопротивление.

Стоит отметить, что существуют определенные государственные стандарты, а также специальные учебники, обратившись к которым вы сможете быстро убедиться в ложности мифов, представленных выше.

Пример схемы “петли”

Принцип работы

Двухтрубная отопительная система

Водяная радиаторная отопительная система функционирует следующим образом: теплоноситель (вода или антифриз) нагревается в котле и поступает в подающий контур. Проходя через радиаторы, жидкость отдает тепло приборам отопления, постепенно остывает и по обратному контуру возвращается в котел. Цикл повторяется многократно и непрерывно, за счет чего радиаторы прогревают помещения до комфортной температуры.

Двухтрубная отопительная система

В самом простом варианте монтируется однотрубная система – радиаторы последовательно подключены к одному контуру, и теплоноситель в полном объеме проходит поочередно через все приборы отопления, прежде чем вернуться в котел. Такой вариант подходит только для маленьких домов, поскольку каждый последующий радиатор нагревается все меньше и меньше – соответственно, падает и его теплоотдача.

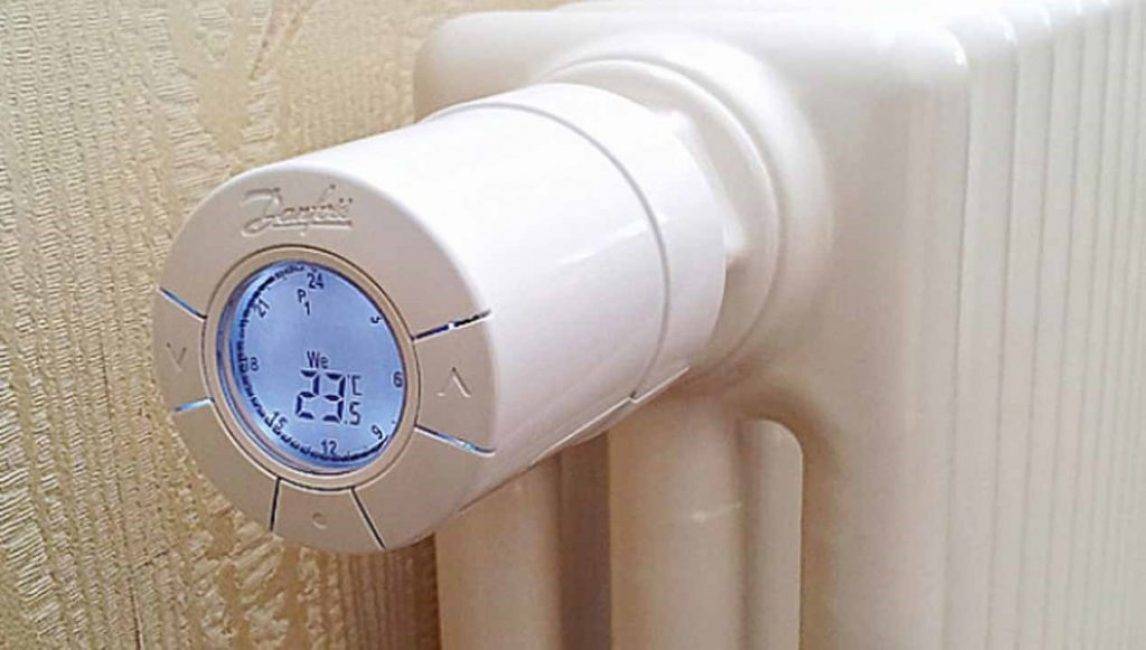

Регулятор температуры для радиатора

Двухтрубная система сложнее, но многократно эффективнее. Общий принцип ее работы таков: радиаторы подсоединяются параллельно к двум отдельным контурам – подачи и обратки.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Где применяется однотрубная схема отопления?

Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности. Среди них две разновидности однотрубных/двухтрубных открытых систем и две однотрубных/двухтрубных закрытых систем.

Для небольшого дома создаваемая система отопления частного дома своими руками схема выбирается однотрубная, но при числе батарей не более 5, если их больше, то последние радиаторы плохо прогреваются. При пуске отопления двухэтажного дома схема «ленинградка» тоже работает успешно, но число батарей не более шести.

Лучше работают однотрубные вертикальные отопительные системы.

Гравитационная система с естественной циркуляцией

Перемещение теплоносителя по системе происходит самотеком.

Принцип работы

При подогреве теплоносителя происходит его расслоение: нижний слой с более высокой плотностью выталкивает более прогретую воду в систему. Разница плотностей обеспечивает естественную циркуляцию  жидкости по трубопроводам.

Устройство

Расширительный бак устанавливается в верхней точке системы, который обеспечивает расширение воды в системе, производит сброс жидкости и подпитку в системе.

Котел необходимо устанавливать в подвальных или цокольных помещениях. Следует помнить, что уровень труб обратного контура должен быть заложен ниже котла.

Горизонтальные участки трубопроводов прокладываются с уклоном – в верхним точкам подключения радиаторов и от нижних на пути к котлу.

Важно! Для обеспечения высокого КПД необходимо использовать трубы с большим условным проходом, что обеспечивает низкий коэффициент сопротивления внутренних поверхностей труб.

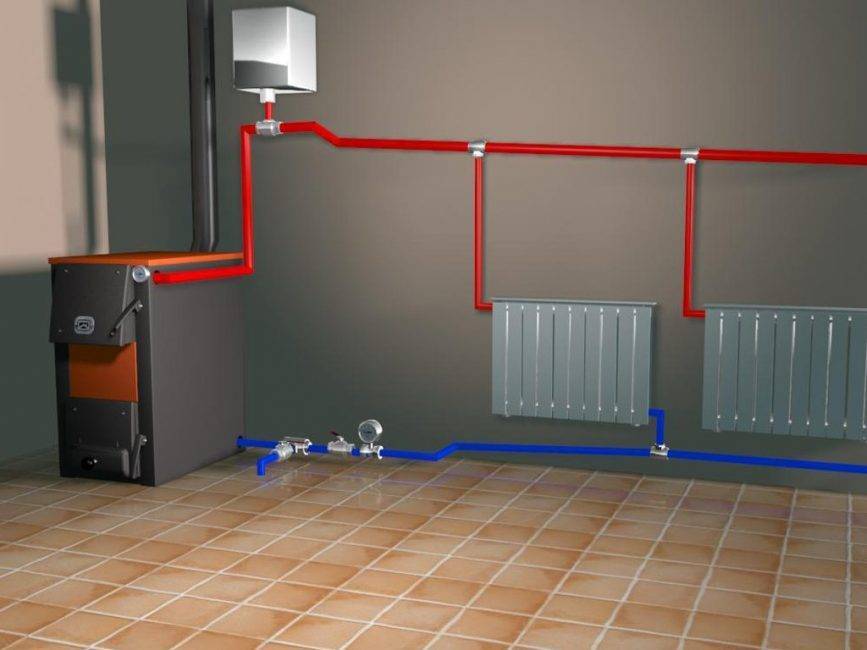

Схема гравитационной системы отопления

Преимущества:

• Автономность. Данная схема может работать без применения электроэнергии. Лучший вариант для удаленной местности, где наблюдаются перебои с поставками электричества.
• Длительный срок эксплуатации. Из-за низкого давления в системе оборудование менее подвержено износу.
• Бесшумность, т.к. наличие циркуляционного насоса не предусмотрено.

Недостатки:

• Большой расход материалов. Большие затраты, т.к. применяются трубы больших диаметров.
• Трудоемкий процесс монтажа. Сложность обеспечить правильный уклон.
• Применяются в домах с суммарной площадью трубопроводов не более 150 м2.
• Длительный процесс нагрева помещений.
• Сложность отвода кислорода из теплоносителя. Может быть устранено путем проектирования правильного уклона труб, который обеспечит естественный отвод пузырьков через расширительный бачок в воздух.

Виды двухтрубных систем

Классифицируются двухтрубные системы по нескольким признакам:

• направление движения жидкой среды (тупиковые либо проточные);
• тип контура (открытый либо закрытый);
• принцип движения жидкости (естественная либо принудительная циркуляция).

Тупиковые и проточные

В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.

Тупиковая и попутная двухтрубная система

Открытые и закрытые

Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.

Гравитационные и с принудительной циркуляцией

Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.

Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.

Принудительная циркуляция: гравитационная и насосная

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.

https://youtube.com/watch?v=Hz1sSNwy1Yw%3F
