Электрический двухконтурный котел для водоснабжения и отопления дома

Отопительные энергосберегающие электрические двухконтурные котлы

Если вы ищете энергосберегающую модель с однофазным подключением в 220в, двухконтурный электрический котел для отопления и водоснабжения в Санкт-Петербурге или Москве станет оптимальным вариантом.

На что стоит обратить внимание в первую очередь при выборе конкретной модели?

  1. производитель, его репутация, наличие сервис-центров и дилерской сети;
  2. необходимая мощность, с учетом квадратуры и теплопотерь отапливаемого помещения;
  3. наличие предохранительной системы безопасности, защищающей от перегрева, перебоя с водой и так далее;
  4. возможность подключения программаторов, теплоаккумуляторов и другого дополнительного оборудования, способного значительно увеличить эффективность котла, а также долговечность его эксплуатации.

Присоединение бойлера косвенного нагрева

Схема подключения бойлера косвенного к электрическому котлу

Многие двухконтурные электрокотлы укомплектованы контроллерами, управляющими не только элементами самого агрегата, но и наружными устройствами. К таковым относится и выносной бойлер косвенного нагрева, вода в котором разогревается от теплоносителя, циркулирующего в системе отопления. Данный процесс может контролировать электронный блок теплогенератора, управляя электроприводом трехходового клапана, задействованного в схеме таким образом:

Здесь электрокотел работает по такому же алгоритму, как и со встроенным накопительным баком. Пока теплоноситель в системе не достигнет максимальной температуры, трехходовой клапан по команде контроллера направляет поток к радиаторам, а в остальное время переключается на змеевик бойлера. Соответственно, мощности электроустановки должно хватать на обеспечение теплом обеих систем.

Чтобы экономить электроэнергию для ГВС, некоторые контроллеры имеют функцию программирования на неделю вперед. Готовность горячей воды можно «заказать» на определенное время дня, тогда котел не будет подогревать ее круглосуточно.

4 Характеристики агрегата

Изучая параметры устройства, можно определить его возможности и оценить, насколько оно подходит для использования в тех или иных условиях. Как и любое оборудование, электрический двухконтурный котёл отопления имеет свои характеристики

К самой важной относится мощность

Она бывает электрической и тепловой. Первая обозначает значение энергии, которую расходует обогреватель для подогрева теплоносителя. Основным потребителем электричества является насос и ТЭН. В среднем потребление агрегата составляет 150 Вт.

Тепловая мощность обозначает количество энергии, которое передаётся воде за час работы. Она может составлять единицы или десятки киловатт.


к основным характеристикам, относят:

  1. 1. Количество ступеней мощности — чем их больше, тем плавнее можно выставлять температуру теплоносителя.
  2. 2. Объём воды в котле — обозначает количество теплоносителя, которое находится в состоянии подогрева. Обычно не превышает десяти литров.
  3. 3. Материал теплообменника — используется медь или легированная сталь. Чем выше теплопроводность материала, тем больше КПД.
  4. 4. Температура на выходе — определяется значением или в случае регулировки интервалом величин, до которого может нагреваться вода, поступающая в систему трубопровода.
  5. 5. Максимальное давление — это наибольший допустимый показатель, до которого система защиты не сработает, предотвращая разрыв бака или труб.
  6. 6. Опции — дополнительные возможности, например, подключение внешних устройств, что позволяет им работать в качестве резервного источника тепла.
  7. 7. Система защиты — определяет безопасность использования агрегата. Это предохранительный блок, защищающий от скачков напряжения, узел контроля давления, термостат и другие датчики.
  8. 8. Способ монтажа — может быть настенным или напольным. Первый тип компактный и более экономичный, а второй — мощнее, но занимает большую площадь.
  9. 9. Тип используемой сети — существуют модели, работающие от сети 220 или 380 В.

Рекомендации по выбору

Главным критерием при подборе подходящего электрического котла для отопления и горячего водоснабжения выступает площадь обогреваемых помещений. При расчете отталкиваются от того, что на каждые 10 м2 жилой площади требуется 1 кВт тепловой мощности. Кроме этого, следует помнить о тепловых потерях. Что касается контура ГВС, то рекомендуется приобретать оборудование производительностью примерно 10-14 л/мин.

Определиться с производителем непросто, т.к. рынок котельной продукции изобилует качественными приборами от разных фирм. Это касается как зарубежных, так и отечественных брендов. Стоимость котлов российского производства на порядок ниже, однако качество отдельных моделей оставляет желать лучшего. В то же время электрические двухконтурные котлы западного производства отличаются надежностью, поэтому потраченные на их покупку деньги полностью окупаются. Рассматривая варианты электродных и ТЭНовых нагревателей, лучше отдавать предпочтение последним: они более надежны и неприхотливы к качеству используемого теплоносителя.

Что собой представляют двухконтурные электрические котлы

Двухконтурные электрокотлы – это практически всегда настенные модели, которые при тех же технических характеристиках и прежних или незначительно больших габаритах объединяют в себе функционал сразу двух приборов – самого котла отопления и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления никогда не смешивается с санитарной водой в контуре горячего водоснабжения (ГВС).

Двухконтурные электрические модели лучше использовать в небольших жилых домах площадью до 150-200 м2. И дело не только в высоких эксплуатационных расходах, а в длине трубопровода от котла к точкам потребления, которая не должна превышать 8-10 м, иначе получить горячую воду можно будет более, чем через 20 секунд после открытия крана.

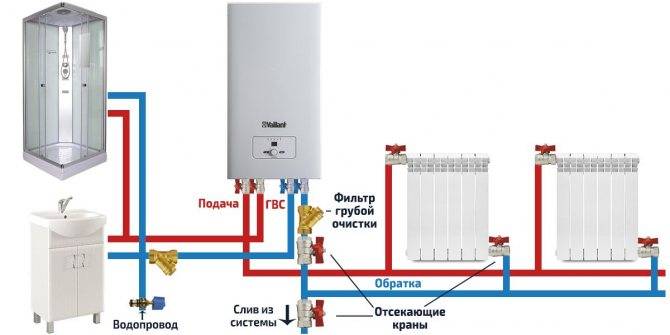

Схема подключения двухконтурного электрического котла.

Если не учитывать высокую стоимость электроэнергии, двухконтурные водогрейные электрокотлы являются идеальными котлоагрегатами, поскольку, в отличие от других видов, просты в монтаже, не требуют организации дымохода и вентиляции, не требовательны к параметрам помещения, надежны и функциональны. Согласования с органами Энергонадзора требуют лишь модели мощностью свыше 10 кВт.

Также стоит учитывать, что модели мощностью свыше 6 кВт необходимо подключать к трехфазной (380 В) электросети, однофазной (220 В) сети будет недостаточно для обеспечения более высокой мощности.

Как рассчитать сколько электроэнергии потребляет электрокотел отопления

Устройство и принцип работы


Устройство двухконтурного электрокотла на примере SAVITR Premium. Электрические двухконтурные котлы отличаются от одноконтурных лишь наличием теплообменника, в котором подогревается санитарная горячая вода, а также органами распределения производительности между контурами. Все модели имеют абсолютно одинаковое базовое устройство: нагревательный узел контура отопления, в котором находятся нагревательные элементы и теплообменник ГВС, в котором происходит нагрев воды.

Практически всегда в корпусе уже с завода содержатся все необходимые элементы и узлы системы отопления: расширительный бак, циркуляционный насос, автоматический воздухоотводчик, предохранительный клапан, манометр, набор датчиков и т.д. Это значит, что для установки и подключения котла к системе достаточно подвести к нему подающую и обратную линии отопления, подачу ГВС и источник санитарной воды (например, водопровод).

Чтобы наглядно понять принцип работы двухконтурных котлов, рассмотрим как работает каждый контур отдельно:

  • отопительный – первичный контур, в нем непрерывно циркулирует теплоноситель, подогреваясь в нагревательном узле и отдавая тепло через установленные по всему дому радиаторы;
  • водонагревательный – активируется только при открытии точки потребления горячей воды, направляет теплоноситель отопительного контура к теплообменнику ГВС, за счет контакта нагревая его, а значит и санитарную воду, находящуюся внутри.

В двухконтурных электрокотлах распределение мощности между контурами осуществляется с помощью трехходового клапана, поэтому на подогрев горячей воды отдается не вся мощность, что позволяет сохранять температуру в основном, отопительном контуре.

Типы газовых котлов по назначению

По назначению агрегаты выпускаются одноконтурными и двухконтурными. И отличаются количеством установленных теплообменных аппаратов, способных самостоятельно нагревать воду только для отопления либо и совместно для отопления и ГВС.

Кроме того данные агрегаты подразделяются по материалу теплообменника: чугунные, стальные и медные.

Медь применяется в настенных котлах и имеет высокие показатели теплопроводности. Но нежелательна при установке в паре с алюминиевыми радиаторами, поскольку создается гальваническая пара, разрушающая алюминий.

Стальные теплообменники наиболее часто применяются в напольных котлах и уступают по характеристикам первым двум модификациям.

Современные котлы группируются по степени конденсации дымовых газов на котлы конденсационного типа или не конденсатные агрегаты.

Двухконтурные котлы

В двухконтурных котлах, работающих на газовом топливе, нагреваемая вода циркулирует по 2-м контурам, один из которых несёт ответственность за функционирование отопления, а второй — за ГВС.

Схема двухконтурного котла

Особенности переключения двухконтурного агрегата:

  1. Отопление. В большинстве современных котлах контур отопления запускается автоматически, после того как первичный датчик температур дает сигнал на пульт управления, который увеличивает расход газа и скорость циркуляционного насоса, для принудительных систем циркуляции теплоносителя. Газ сжигается в топке котла. Горячие дымовые газы отдают свое тепло через поверхностный теплообменный аппарат, нагревая воду, в зависимости от модели котла от 75 до 90 °С. Центробежный насос перекачивает нагретый теплоноситель по внутридомовой системе отопления от котла к батареям, и далее, остывшую воду, возвращает в котел для нового цикла нагрева.
  2. ГВС. Во время открытия пользователем горячего крана на смесителе водоснабжения, трехходовой кран на котле переводит теплоноситель из первичного теплообменного аппарата во вторичный. В этом режиме котел на отопление не работает, что весьма неудобно, если семья большая. Потребуется значительный расход тепла на ГВС, в этот период система отопления может остыть.

Одноконтурные

Одноконтурный газовый котел наиболее простой по конструкции, он обычно устанавливается в системах теплоснабжения с небольшой площадью нагрева.

Они легкие в управлении и имеют самую низкую цену среди газовых отопительных агрегатов. Многие современные котлы имеют конструктивную возможность для подключения внешнего бойлера косвенного нагрева, который выполняется в виде бака-аккумулятора ГВС.

Схема котла с одним контуром и бойлером

Внизу котла расположены специальные патрубки ГВС, с помощью которых выполняется подсоединение к внешнему теплообменнику. Данная схема очень эффективная, поскольку более качественно использует котел.

Когда вода в системе отопления ниже установленного температурного графика, теплоноситель нагревается для контура отопления, когда он достигает нужную температуру, трехходовой кран переключает теплоноситель на нагрев воды в баке-аккумуляторе.

При этом, водоразбор ГВС никак не будет влиять на качество отопления. Для снижения потерь тепла в системе теплоснабжения специалисты советуют размещать бойлер косвенного нагрева, как можно ближе к котлоагрегату.

Двухконтурный электрический котел ГВС и отопление

Также спланировать бюджет ежемесячных расходов на его обслуживание.

Двухконтурные электрические котлы — плюсы и минусы

Если современный жилой объект невозможно подключить к стандартной отопительной и водоснабжающей системе, то выходом является приобретение качественного электрического котла двухконтурного типа.

При покупке котла каждый покупатель рассматривает приобретение с точки зрения приемлемой цены, технических характеристик изделия и экономической целесообразности его приобретения.

Давайте более предметно рассмотрим основные преимущества использования двухконтурного электрического котла, чтобы подойти к его покупке осознанно.

Основной сферой применения котлов производства являются частные жилые дома. Именно там продуктивность их работы особенно очевидна. Для установки потребуется лишь рабочая поверхность, которая находится в непосредственной близости от источника электричества.

Именно электрический котел способен обеспечить бесперебойную подачу воды в доме, который находится на отдаленной местности и не имеющий возможности быть подключенным к газовой магистрали.

И все же главным преимуществом изделия является компактность и доступный монтаж.

Нельзя также забывать, что двухконтурный котел, выполняющий функцию отопительной системы, основывается на экологически чистой технологии. Отопительный электрический двухконтурный котел не излучает никаких вредных веществ и не использует для работы воздух в помещении.

Для его практического применения не нужно заботиться об организации отдельной комнаты, поскольку электроприбор с комфортом размещается на малой площади, тем самым экономя пространство.

А двухконтурный электрический настенный котел вообще может найти своё место на любой стене. Следовательно, отпадает необходимость задумываться об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!

В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно если вы приобретаете электрический двухконтурный котел производства Германии!

Немаловажным фактором является показатель потребления электричества, где двухконтурным электрокотлам из Германии просто нет равных! Электроприбор работает абсолютно бесшумно и не издает никакого гула и вибраций.

Что касается обслуживания электрокотла, то практика показывает невероятную стойкость и долговечность агрегата. Единственным узлом системы, который требует от обладателя пристального внимания — это надежное подключение котла к электричесокй сети.

В случае резких скачков в электрической сети электрокотел подвергается нагрузкам, способным нарушить его работу.

Своевременная диагностика оборудования поможет оперативно выявить проблему и избавиться от неё без последствий. Поскольку электрокотел работает без использования открытого очага огня, то ремонт становится весьма посильной задачей.

Для дополнительного, комфортного обогрева комнаты в вашем доме с помощью электричества — подойдет камин электрический угловой. Поверьте, он впишется в любой интерьер.

Схема электроотопления частного дома описана по адресу:  http://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html

Как перед приобретением подсчитать свои расходы на эксплуатацию отопления?

Расчет можно произвести исходя из практичных показателей, например, чтобы отопить 10 кв. м. помещения, то расход электроэнергии составит около 1 кВт.

Кроме того, если в доме планируется установка двухконтурного котла, чтобы обеспечить подогрев и подачу горячей воды, то потребуются дополнительные резервы мощности.

Сделать оптимальный подсчет также помогут среднестатистические показатели расхода воды сопоставимые с техническими возможностями электрокотла.

Зная среднестатистические данные о нагреве воды электрокотлом, и подсчитав все расходные точки воды в доме, можно достаточно точно расчитать необходимые объемы котла для обеспечения горячего водоснабжения.

Двухконтурный электрокотел подключается к обычной электрической сети. При этом котел оборудован автоматикой, благодаря которой он сначала включает функцию нагнетания температуры в теплоноситель, а потом переходит в дежурный режим и лишь поддерживает постоянную температуру.

Особенности выбора газового котла

Выбор отопительного газового котла учитывает индивидуальные особенности условий эксплуатации. Он зависит от многих составляющих:

  • Общая площадь отапливаемого помещения;
  • Необходимость подогрева горячей воды (а ее объем зависит от количества потребителей горячей воды);
  • Наличие дымохода;
  • Давление в газопроводе;
  • Наличие утеплителя на стенах;

Для отопления небольшого помещения вполне годится настенный газовый котел. Он удобно устанавливается на стене, не занимает много места. Работа на подогрев воды для 3 человек вполне по силам такому аппарату.

Для расчета необходимой мощности отопительного котла используют формулу – на отопление 10 м² площади требуется 10 кВт мощности.

Выбирая между моделями двухконтурных котлов нужно знать, что есть аппараты с встроенным баком для воды и проточные. Первый вариант подходит для небольшой семьи, в которой расход воды не превышает 14 л за раз. Проточный аппарат подходит для большого количества нагреваемой воды.

Перед потребителями стоит сложный выбор между производителями отопительных установок. Импортные отличаются более красивым дизайном, но следует учитывать, что отечественные фирмы. производящие газовые котлы учитывают особенности работы отечественного газового снабжения. перебои в подаче электроэнергии. чего не скажешь об иностранных производителях.

Кроме того, газовые котлы российского производства могут работать от сжиженного газа. что существенно расширяет сферу использования таких систем.

Достоинства и недостатки оборудования

Все современные котлы способны работать полностью автономно. Отсутствие открытого огня повышает уровень безопасности в сравнении с газовыми аналогами.

При возникновении аварийной ситуации быстро отключается электропитание. Дублирующие защитные функции выполняют штатные предохранители (автоматы) силовых цепей.

Другие преимущества:


Котлы очень компактны.

  • доступная цена;
  • компактность;
  • простота монтажа;
  • эффективность (КПД>98%);
  • бесшумность;
  • надежность;
  • длительный срок службы.

Характерные недостатки:

  • затраты на энергоресурсы выше при сравнении с газом (твердым топливом);
  • для непрерывной работы при авариях в магистральных сетях следует дополнить оснащение частного дома генератором;
  • при мощности потребления более 5 кВт необходимо подключение к 3-фазной сети 380V;
  • сравнительно небольшое количество моделей в этой товарной группе ограничивает выбор.

Чтобы сделать объективный экономический анализ, кроме покупки основного оборудования нужно учесть затраты по монтажу инженерных сетей и приборов отопления. Для официальной установки мощного газового котла требуется отдельное помещение с дымоходом. Монтаж выполняют профессионалы. Электрический аналог можно подключить самостоятельно.

5 Обзор производителей

Современный рынок представлен большим количеством отопительной техники от разных производителей. Наиболее качественной продукцией считаются изделия компаний из Германии и Италии. Немного хуже делаются котлы в Словакии, Чехии и Польше. На бюджетном рынке с ними конкурируют и отечественные производители ЭВАН, ZOTA и РусНИТ.

Компания Bosch имеет собственные исследовательские центры, направленные на улучшение и повышение надёжности работы своих котлов.

Экономными двухконтурными электрокотлами на 220 В для отопления дома считаются изделия, произведённые в Италии. Их конструкции выделяются различными усовершенствованиями в области электроники, позволяющими экономно использовать электроэнергию. Российские же котлы привлекают доступной ценой и неприхотливостью в ремонте. При этом отмечается их способность работать даже при пониженном напряжении. Например, торговая марка ZOTA (Красноярский завод) предлагает котлы не только для домашнего применения, но и производственных помещений. И по отзывам потребителей особых претензий к их работе нет.

Из компаний следует отметить модели, выпускаемые фирмами: Dakon, Buderus, Kospel, Protherm, Vaillant. Последняя компания является самой покупаемой маркой в Европе. Её заводы расположены в Германии, Италии, Франции и Китае, причём котлы, производимые в Китае, предназначены только для внутреннего рынка этой страны. Фирма существует уже более 140 лет, и её продукция не вызывает никаких нареканий.

Сколько стоит отопить дом электричеством

Существует правило – для отопления 10 м² площади нужно затратить 1 кВт электроэнергии. То есть формула для расчёта мощности котла проста и примитивна – общая площадь делится на 10 и умножается на 1 кВт. Но расчёты далеки от идеала. Сначала следует высчитать теплопотери дома. Для этого учитываются следующие моменты:

  1. Материал строительства. Камень и кирпич дадут максимальные значения. Каркасный дом с прослойкой из стирола будет самым экономичным по потреблению тепла.
  2. Далее учитывают толщину стен – кладка в три кирпича или брус в 200 мм способны удерживать тепло лучше, чем средние параметры.
  3. Нужно замерить двери и стеклопакеты – через них выходит большое количество тепла, что, естественно, влияет на общее число.

Когда сумма теплопотерь известна, к ней прибавляют 20% от общего числа на случай сильных морозов и необходимую выработку горячей воды. Теперь можно выбирать электрический двухконтурный котёл для отопления дома, способный восполнить эти теплопотери.

Запас мощности нужен в том случае, если владельцы часто отлучаются из дома и им приходится отключать установку, а затем в авральном режиме разогревать помещение. Во всех остальных случаях, значение мощности чуть ниже требуемого поможет держать температуру внутри на оптимальном уровне постоянно, без резких перепадов.

Читатели захотят увидеть конкретную стоимость. На примере дома из кирпича в два этажа общей площадью 50 м² опишем процесс подсчёта:

  1. Считаем площадь стен, если стандартная высота потолков равна 2,5 м – на два этажа получаем 140 м². Конечно, следует вычесть количество окон и дверей – приблизительно 8 м². Итого – 132 м².
  2. Толщина стен учитывает не только строительный материал, но и применённый утеплитель. Его толщина составляет 50 мм, если речь идёт о производных стиролах.
  3. Полы и потолки также должны быть утеплены. Его площадь составляет 300 м².
  4. Теперь нужно найти потери тепла для стен и пола по формуле Q = S (пл.) х (tв — tн), где S – площадь стен или пола, а температурная разница от +18 до -25 показывает комфортные значения и наружные. Итак, для стен это значение будет равно 5676 Вт, или 5,7 кВт. Для пола – 12900 Вт или 12,9 кВт. Суммируем и получаем 18,6 кВт/час – требуется на восполнение теплопотерь.
  5. Теперь нетрудно подсчитать стоимость электроэнергии – 18,6*8 часов работы*30 дней в месяце*3,5 рубля по тарифу 2015 года, получаем в итоге 15 тыс. 624 рубля/месяц.

Это, конечно, дорого. Поэтому прежде чем задумываться о приобретении электрического котла для отопления, стоит рассмотреть другие варианты, пусть и с использованием электрических сетей – например, ИК-системы обладают большим КПД и другим принципом действия, следовательно, уменьшение нагрузки в блоке управления позволит создавать комфортную температуру дома без большого расхода.

Разновидности электрокотлов

Типовые модели выпускают в настенном исполнении. Вес мощных агрегатов превышает 150 кг. Такие котлы устанавливают на достаточно прочном основании.

Другие важные особенности:

  • инерционность нагрева устраняют встроенным бойлером;
  • применяют ступенчатую и плавную регулировку мощности;
  • с помощью внешних датчиков обеспечивают корректирование работы с учетом действительных значений температуры.

При соответствующем оснащении пользователь получает оперативные данные через интернет онлайн. Допустимо дистанционное изменение рабочих режимов.

Индукционные и электродные модели устанавливают в магистраль теплоснабжения. Такие нагреватели не выпускают в 2-контурном исполнении. Для подготовки горячей воды необходимо собрать комплект с отдельным бойлером.
