Двухконтурный газовый котел: виды, принцип работы, выбор

На что обратить внимание при выборе двухконтурного настенного газового котла?

Основным критерием выбора качественной отопительной установки является определение необходимой мощности котла.

Настенные модели устройства могут в среднем обогреть здание общей площадью 250 м2. Для определения нужной мощности берите данные в расчете 1 кВт н а 10 м2. При этом необходимо учесть то, что для конструкции необходима дополнительная мощность для работы второго контура (обеспечения горячим водоснабжением). Именно поэтому, к полученному расчетному значению добавьте еще 25 – 30%. Таким образом, вы получите необходимую мощность установки.

Для обеспечения надежной и бесперебойной работы оборудования, рекомендуется приобрести стабилизатор напряжения, который позволит увеличить срок службы автоматики в конструкции котла.

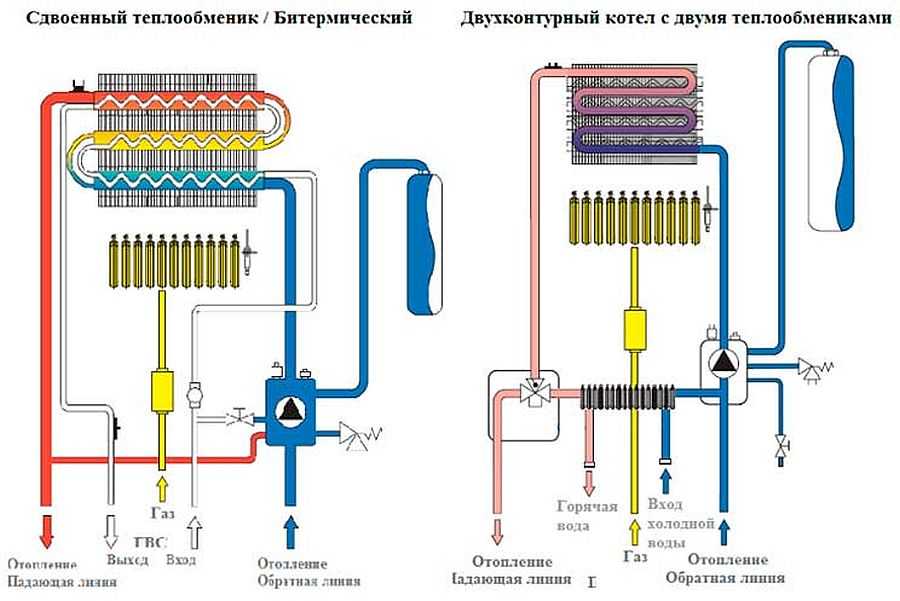

Различия в конструкции одно и двухконтурных агрегатов

Чем отличается конструкция агрегатов с 1 контуром и с 2-мя контурами? Если говорить об основных узлах, то основной принцип работы один у обоих видов оборудования:

трубопроводы, через которые подается вода из скважины (водопровода);
расширительный бачок;
дымоотводящая или коаксиальная труба и горелка.

Одно из главных, что отличает одноконтурный газовый котел от 2х-контурного — это конструкция теплообменника.

Если в 1-контурном это труба, посредством которой за счет обмена тепла от газовой горелки происходит нагрев воды, в 2х-контурном — это два сдвоенных теплообменника из труб и пластин или один битермический (чтобы было понятнее — это труба внутри трубы).

первичный, нагревающий контур отопления;
вторичный или пластинчатый, отвечает за нагрев воды.

Фото с https://teplowood.ru Однако ключевое отличие – это 3-х ходовой клапан, который отвечает за направление воды. Когда происходит нагрев контура отопления, клапан находится в нормальном положении. Однако, при открытии крана ГВС, за счет перепада давления срабатывает автоматика устройства. Клапан перекрывает доступ горячей воды в отопительный контур. Тогда теплоноситель начинает циркулировать внутри котла. В этот момент помещение уже не отапливается.

Плюсы и минусы

При обустройстве автономного отопления газовое оборудование становится оптимальным решением. Объясняется такой выбор его высоким КПД (90%), многообразием моделей и производителей, универсальностью использования, компактностью, легкостью в обслуживании и относительно быстрой окупаемостью.

Прежде чем решить, что лучше – одноконтурный или двухконтурный газовый котел, рассмотрим плюсы и минусы каждого из них.

Одноконтурных агрегатов

Основным плюсом данного вида оборудования является простота конструкции, поэтому в отличие от двухконтурного оно характеризуется более высокой надежностью и меньшим количеством поломок.

Работа не зависит от давления в системе водоснабжения. К преимуществам нужно отнести небольшую стоимость оборудования и отличную производительность.

Когда нет необходимости в горячей воде, то минусы практически отсутствуют, но тогда снижается универсальность и функциональность.

Если для комфортного проживания потребуется обеспечить доступ к горячей воде, то возникнет необходимость в покупке и установке дополнительного оборудования. Как следствие, увеличится площадь для его размещения и придется уже обустраивать котельную.

Двухконтурного котла

Такие устройства, как правило, обладают маломощные и компактны. Их можно монтировать не в отдельных специальных котельных, а например, в кухне или коридоре. Главное, чтобы статус помещения был как нежилой. Это препятствует установку в кухне — гостиной, к примеру.

На рынке существует огромное разнообразие двухконтурных газовых агрегатов.

Это позволяет выбрать вариант нужной мощности. При этом они достаточно неплохо вписываются в интерьер. Есть потребители, которые обеспокоены наличием шума при работе устройства. Однако, все волнения действительно напрасны. Громкость работы котла сравни с холодильником. Пройдет немного времени и дополнительные посторонние звуки будут в порядке вещей.

К дополнительным преимуществам 2х контурного котла стоит отнести возможность полной автономности. Стоит только выставить температуру, настроить время и включение и отключение котла будет происходить автоматически согласно заданным настройкам. Плюс устройство информирует о возникших неисправностях и производит аварийное выключение. Смотрим табличку ниже для удобства.

Преимущества	Список недостатков
устройство компактное, занимает мало места	если семья больше двух человек, то готовьтесь к тому, что горячей воды будет не хватать
имеется отдельный контур для ГВС	температура воды не регулируется
в комплект поставки входит циркуляционный насос и мембранный бак	если давление холодной воды небольшое, то и напор горячей будет таким же
при одинаковых параметрах оборудование имеет более высокую мощность	при открытии крана несколько секунд течет холодная вода, и лишь потом горячая. К этому тоже нужно привыкнуть
легкость установки и подключения	поскольку обогрев помещения прекращается, когда включается система ГВС, то при длительном пользовании горячей водой температура в радиаторах отопления может заметно снизиться
возможность использования в теплое время года без включения отопления

Однако вопросы с очередностью принятия водных процедур можно уладить. А в остальном, если следить за техническим состоянием и вовремя менять комплектующие, то оборудование прослужит долгие годы.

Какой котел лучше выбрать: сравнение отличий одноконтурных и двухконтурных моделей

От того, насколько правильно выбрано оборудование, зависит долговечность его эксплуатации, комфорт проживающих и затраты на отопление.

Когда встает вопрос, какой котел лучше, нужно обязательно учитывать его мощность. Чаще всего отталкиваются от того, что для обогрева 10 кв. метров требуется 1 кВт. Однако цифры эти усредненные, и прежде всего нужно учитывать теплопотери здания.

Габариты

По типу монтажа классифицируются на напольные и настенные. В напольном оборудовании используется объемный чугунный теплообменник. Хотя они служат дольше, чем настенные, однако имеют больший вес и габариты. К тому же их установка сложнее. Если говорить о характеристиках, то настенный вариант лучше, в то время как напольный проще, без сложной автоматики.

На чем можно экономить при использовании газового котла

Грамотный монтаж

Эксперты также сходятся во мнении, что эффективная, надежная и экономная работа котла возможна только при правильной организации не только монтажа самого котла, но и всей отопительной системы

Кроме того, важно учесть все меры, предупреждающие выход оборудования из строя, поскольку ремонт, сервисное обслуживание газовых котлов – это тоже значительные материальные расходы, которые в свою очередь тоже можно сократить, своевременно обращаясь в сервисный центр газовых котлов, а также оформив договор на обслуживание газового котла

Выбор газового котла

Средством экономии является и сам выбор котла

Дешевый, подороже, с автоматикой или без, на чем можно выиграть в самом начале и в последующей эксплуатации – все это важно учесть и просчитать. Ярким примером неоднозначности расчета экономии на отоплении может стать приобретение котла типа АГВ (аппарат газовый водонагревательный), под которым подразумевается самый дешевый вид котла старого, советского, образца с примитивной автоматикой. Стандартно газовый котел АГВ имеет очень низкую цену, но и низкий КПД, зато не нуждаются в электричестве

Только точный просчет поможет определить степень экономии при использовании данного прибора. Про отечественные газовые котлы можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства»

Стандартно газовый котел АГВ имеет очень низкую цену, но и низкий КПД, зато не нуждаются в электричестве. Только точный просчет поможет определить степень экономии при использовании данного прибора. Про отечественные газовые котлы можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства» .

Важно также определиться с потенциальными проблемами тех или иных котлов при выборе оптимальной модели. Например, газовый котел МОРА неисправности будет терпеть постоянно вплоть до выхода из строя в условиях нестабильности электрического напряжения, при малейших ошибках настройки и недостатке воды в системе. А на газовый котел Мастер Газ Сеул отзывы на первый взгляд, противоречивые, однако они дают информацию об уязвимых местах данной модели – накапливание отходов горения в котле, что приводит к шумной работе вентилятора, течи и нестабильной температуре воды при подаче, при этом со своей основной функцией, обогревом, данная модель справляется исправно

А на газовый котел Мастер Газ Сеул отзывы на первый взгляд, противоречивые, однако они дают информацию об уязвимых местах данной модели – накапливание отходов горения в котле, что приводит к шумной работе вентилятора, течи и нестабильной температуре воды при подаче, при этом со своей основной функцией, обогревом, данная модель справляется исправно.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как грамотно рассчитать мощность газового котла? Что делать, если задувает газовый котел ветром? Как правильно произвести подсоединение газового котла к системе отопления? Монтаж газового котла: что надо знать?

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как работает котельная

Котельная – это сложная, высокоточная инженерная система, состоящая из большого количества элементов

Котельная тесно связана с рядом других инженерных сетей дома, предприятия и пр., поэтому ее стабильная работа – важное требование техники безопасности. Чтобы вы могли лучше представлять, что собой представляет данная система, следует описать, как работает котельная

Газовые котельные

Принцип работы котельной на газе заключается в следующем: топливо из газопровода или от газгольдера подается на горелку котла. Та, в свою очередь, обеспечивает сгорание газа в соответствующей камере. В процессе выделяется тепло, которое нагревает теплоноситель, проходящий через теплообменник котла.

Горячий теплоноситель направляется в распределительный коллектор, где распределяется по имеющимся в системе отопительным контурам (это могут быть радиаторы отопления, теплые полы, бойлер ГВС и т. д.). Когда теплоноситель преодолевает весь путь по контурам, он остывает и направляется по обратной линии в котел для нагрева. Таким образом, создается замкнутый цикл.

Распределительный коллектор включает в себя различное оборудование, которое обеспечивает циркуляцию теплоносителя и контроль его температуры. Удаление продуктов сгорания обеспечивается дымоходом. Управление работой котельной осуществляет автоматика.

Дизельные котельные

Принцип работы дизельных котельных отчасти схож с газовыми системами. При включении котла начинают функционировать сразу два устройства – наддув и топливный насос, подающий топливо на форсунку. При этом создается оптимальное давление, которое устанавливается производителем, это гарантирует равномерную подачу солярки. Показатели давления в форсунке достигают 10–16 бар.

Затем одновременно происходят две операции — распыление топлива через форсунку и подача напряжения на электроды розжига. Следует воспламенение топливной смеси, начинается работа котельной в нормальном режиме.

Если вам требуется установка или ремонт котельного оборудования, обратитесь в ООО «ЭнергоСтройТехСервис».

Ariston CLAS X SYSTEM 24 FF NG

Газовый котел Ariston CLAS X SYSTEM 24 FF NG обладает высокой производительностью, которой достаточно для отопления помещений площадью до 150-250 кв. м. Наличие только одного контура требует для нагрева горячей воды дополнительной установки бойлера, если ГВС в квартире или доме не предусмотрено. Несмотря на то, что котел конвекционный, а не конденсационный, его КПД составляет 93,7%. Работать техника может при низком давлении газа (0,005 бар) и наружной температуре до –52°С, что делает ее подходящей даже для северных регионов.

Среди плюсов котла – минимальные затраты электроэнергии за счет использования двухскоростного циркуляционного насоса с автоматическим переключением режимов. Преимуществами можно назвать и алюминиевый теплообменник с высокой стойкостью к коррозии, а также встроенные фильтры для очистки воды. Однако эта модель стоит выше среднего, если сравнивать с другими одноконтурными котлами – около 50 000 рублей.

Расчет мощности котла

Как и любой котел, двухконтурный нужно выбирать с учетом необходимой мощности. По уму подбирать ее нужно исходя из теплопотерь вашего дома, которые далеко не всегда удается самому просчитать. Самый грубый подход – это закладывать 1 КВт мощности на 10 квадратов вашего дома.

Но другое дело, если вы собираетесь использовать второй контур на постоянной основе. Исходя из мощности котла зависит количество выделяем горячей воды в минуту. Вот тут все проще. Нужно минимально 24 КВт мощности, чтобы быть уверенным в том, что выработки горячей воды вам будет достаточно. Обычно котел такой мощности способен выделять 12-14 литров воды в минуту. Это объема как раз достаточно для того, чтобы принять душ или же в полной мере помыть посуду.

Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником

Котлы с пластинчатым теплообменником, по сути, имеют два теплообменника, расположенных в разных точках. Один — основной — работает как при включении оборудования на «обогрев», так и при нагреве горячей воды. Второй начинает нагреваться только тогда, когда где-то включается горячая вода.

Как работает двухконтурный котел на отопление

При работе на отопление алгоритм котла с двухпластинчатым теплообменником следующий (управление по температуре теплоносителя):

Включается насос, который прогоняет теплоноситель по трубам отопления. Он циркулирует в обход всех радиаторов, имеющихся в системе.
Температура охлаждающей жидкости контролируется датчиком, сигнал которого отправляется на микропроцессор. Если в настройках выставлена более высокая температура, подается сигнал на открытие газового клапана на горелку, образуется искра.
Горелка зажигается, начинается нагрев теплообменника, через который проходит теплоноситель. Насос все это время работал.
При достижении заданной температуры подача газа прекращается. Насос работает некоторое время (от 20-30 секунд до минуты или около того). Это необходимо для охлаждения нагретого теплообменника, иначе оставшийся в этой части теплоноситель может закипеть.
Насос выключается, котел некоторое время находится в режиме ожидания.
Затем процесс начинается снова, запускается циркуляционный насос.

По такому же принципу работают одноконтурные котлы, оснащенные автоматикой. Разница проявляется во втором режиме — при приготовлении горячей воды.

При нагреве воды для ГВС

Когда где-то в доме открывается кран горячей воды, в двухконтурном котле включается второй теплообменник. Давайте разберемся, как работает двухконтурный котел при нагреве воды:

Когда вы открываете кран с горячей водой, срабатывает датчик расхода. По его сигналу плата управления переключает трехходовой клапан, направляя поток нагретого теплоносителя во вторичный теплообменник. Пока кран горячей воды открыт, трехходовой клапан находится в этом положении, циркуляционный насос прогоняет небольшой объем теплоносителя по созданной окружности. Он передает тепло, отдавая его вторичному теплообменнику.
Постепенно вторичный теплообменник нагревается, и вода, проходящая через него, становится теплее. Через минуту-две он достигает заданной температуры. Заданная температура поддерживается изменением высоты пламени в горелке. Чем больше позиций, тем стабильнее будет нагрев.
С двойным теплообменником
Когда кран закрывается, трехходовой клапан перемещается назад, чтобы остановить вторичный теплообменник. Все тепло возвращается в систему отопления.
Во вторичном теплообменнике циркуляция воды прекращается сразу после закрытия крана, но опасности закипания нет — ведь нагрев вторичный и максимальная температура нагрева не выше 80 ° С, чего явно недостаточно кипятить.

Алгоритм работы прост и незамысловат, хотя само устройство двухконтурных котлов, безусловно, сложнее (и они дороже), чем одноконтурных котлов. Но они также предлагают несравненно больший комфорт.

Летний режим

Поскольку в жаркий период отопление не должно работать и нагревать воду очень необходимо, в современных двухконтурных котлах предусмотрен летний режим. Оборудование передается в него нажатием кнопки. В этом случае трехходовой клапан прерывает линию отопления, и циркуляция происходит в замкнутом контуре внутри котла.

Как работает двухконтурный котел только на водяное отопление? Работа двухконтурного котла в летнем режиме отличается тем, что подается газ и зажигается горелка при открытии крана горячей воды. Сигнал на блок управления поступает от датчика потока. Если скорость потока достаточна (обычно 2,5 л / мин), выдается команда на подачу газа в горелку и ее розжиг. Расход газа регулируется в соответствии с заданной температурой ГВС.

После прекращения подачи горячей воды газ отключают и горелка гаснет. Циркуляционный насос еще некоторое время работает (режим постциркуляции). Это нужно для того, чтобы охлаждающая жидкость не закипала (и не образовывалась накипь).

Как следует из принципа работы двухконтурного газового котла, при нагреве воды для горячего водоснабжения теплоноситель в системе отопления не нагревается. Многие видят в этом недостаток и боятся замерзнуть. На самом деле этих «отключений» никто не замечает. Даже если вам придется облить ванну теплой водой, это займет не менее 20 минут, а то и 30 минут. За это время с радиаторами ничего не случится — слишком велика тепловая инерция системы. Даже при небольшом объеме охлаждающей жидкости этот «простой» незаметен.

Лучшие двухконтурные газовые котлы

Двухконтурные котлы, в отличие от описанных ранее моделей, исполняют сразу несколько функций в доме. Они не только обеспечивают жилые пространства отоплением, но и создают приток горячей воды. При этом КПД подобных устройств почти достигает 90%, что является отличным показателем. Есть ли у них недостатки? Попробуем разобраться.

Viessmann Vitopend 100-W A1JB010 24 кВт двухконтурный

9.2

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9

Цена
9

Надежность
9.5

Отзывы
9

Двухконтурный газовый котел от Viessmann, а именно Vitopend 100-W A1JB010 24 кВт, хорошо подходит для отопления и подогрева воды как в частном жилье, так и в крупногабаритных квартирах. Цена у данного устройства довольно высокая — поставка идет напрямую из Германии, поэтому в стоимость входят все пошлины. Но переплачивать за эту модель определенно стоит. Она имеет встроенный насос, расширительный бак, и, благодаря закрытой камере сгорания, можно использовать ее без страхов перед случайным возгоранием. Теплообменник у газового котла выполнен из меди, поэтому он достаточно долговечен и качественен.

ПЛЮСЫ:

мощность котла в 24 кВт;
немецкая сборка;
встроенное приготовление ГВС;
настенный монтаж, который осуществляется достаточно быстро и просто.

МИНУСЫ:

отсутствует встроенный бойлер;
высокая цена, но в интернете встречаются неплохие скидки.

BAXI LUNA-3 240 Fi 25 кВт двухконтурный

8.9

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9

Цена
8.5

Надежность
9

Отзывы
9

Газовый котел BAXI LUNA-3 240 Fi 25 кВт обладает закрытой камерой, поэтому безопасность его значительно выше, чем у прочих моделей. Конечно, данная модель стоит дорого, но платить за нее определенно стоит. BAXI встроила в нее погодозависимую автоматику, поэтому настройка температуры в помещении будет вестись не по заданным алгоритмам, а в зависимости от обстоятельств. При этом диапазон отопления составляет 35-80 градусов по шкале Цельсия, очевидно, что разброс очень хороший

Важно отметить, что котел BAXI LUNA-3 240 Fi 25 кВт может работать параллельно с системой теплых полов. Это одна из наиболее гибких и удобных моделей в данном рейтинге, несмотря на то, что находится она на последней позиции

ПЛЮСЫ:

может обеспечивать теплом площади до 188-240 квадратных метров;
раздельные теплообменники;
экономный расход газового топлива;
высокая производительность ГВС.

МИНУСЫ:

объективно высокая цена как в реальных магазинах, так и в сети;
вес в 38,5 килограмм затрудняет настенный монтаж.

Преимущества и недостатки навесного двухконтурного газового котла

Настенные котлы с двумя контурами имеют множество преимуществ по сравнению с другими отопительными системами, к их числу следует отнести:

компактные размеры установки – оборудование имеет удобное расположение и небольшие габариты, что позволяет монтировать его в свободном кухонном пространстве, при этом дизайн котла гармонично вписывается в интерьер;
одновременное решение проблемы отопления дома и обеспечения горячим водоснабжением;
сумма ежемесячных расходов при использовании установки будет намного ниже, нежели с использованием коммунальных услуг центрального отопления;
стоимость приобретения двухконтурного оборудования значительно ниже, нежели покупки одноконтурного агрегата с дополнительным бойлером для горячей воды.

Каждая отопительная система имеет несколько отрицательных сторон на ряду с достоинствами, в этом случае они состоят в следующем:

изделие может функционировать только в одном из режимов. Или агрегат нагревает воду, или отапливает здание;
принцип работы схож с газовой колонкой – при открытии крана, необходимо дождаться, когда из системы труб вытечет холодная вода и сменится горячей;
большинство моделей имеют ограничения в объеме подогрева воды — если одновременно включить кран горячей воды в кухне и принимать душ, то в одном из этих случаев вода будет прогреваться недостаточно, что в целом создает ряд неудобств;
настенные варианты котлов имеют систему автоматики, которая является очень чувствительной к перепадам в электросети.

Другие особенности

Продолжая выбирать отопительное оборудование, стоит учесть и такие особенности:

· Способ установки. Для квартиры оптимальным вариантом будет настенное размещение. Мощность оборудования с возможностью такого крепления обычно ограничена 47 кВт. Напольные модели мощнее, но занимают больше места и даже могут требовать установки в отдельном помещении – выбирать их стоит для домов площадью больше 350 кв. м.

· Автономность работы. Котлы могут быть с пьезорозжигом и электронным розжигом. Первые запускаются нажатием кнопки, вторые – автоматически. Электронный розжиг стоит выбрать для двухконтурной модели: такое устройство начнет нагревать воду сразу при включении крана.

· Погодозависимая автоматика. Она увеличивает цену котла – но быстро окупается за счет экономии газа. С другой стороны, можно сэкономить еще больше, регулируя мощность вручную.

Значение имеет и производитель оборудования. Продукция известных брендов обойдется дороже – но работать будет дольше и эффективнее. Кроме того, гораздо проще найти официальный сервисный центр популярного производителя, чем условного «нонейма». Сегодня на рынке большим спросом пользуются котлы от таких производителей как Ariston и Bosch.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т

е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Принцип подключения двухконтурного котла

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

Схема работы котла только в режиме отопления

Желтая стрелка показывает поток газа к газовой горелке (поз. 1), над которой располагается первичный теплообменник (поз. 3). Циркуляционный насос (поз. 5) обеспечивает движение теплоносителя по трубам от обратки контура отопления через теплообменник — к трубе подачи и обратно в контур (синие стрелки с переходом в красные). Движение теплоносителя через вторичный (поз. 4) теплообменник не происходит. Так называемый «клапан приоритета» —- электромеханическое клапанное устройство или трёхходовой кран с сервоприводом (поз. 7), перекрывает «малый круг», открывая «большой», то есть через контур отопления со всеми его радиаторами, теплыми полами, конвекторами и т.п..

На схеме, помимо упомянутых узлов, обозначены цифрами и другие важные части конструкции котла: это группа безопасности (поз. 9), которая обычно включает манометр, предохранительный клапан и автоматический воздух отводчик, и расширительный бак (поз. 8). К слову, эти элементы хоть и обязательны для любой закрытой системы отопления, но могут конструктивно и не входить в устройство котла. То есть часто они просто приобретаются отдельно и «врезаются» в общую систему.

Изменения, происходящие при пуске горячей воды

Если отрыли кран горячей воды, то по трубе началось перемещение воды (голубые стрелки), на что сразу реагирует турбина датчика потока (поз. 6). Сигнал этого датчика обрабатывается блоком управления, откуда на трехходовой кран (поз. 7) передаётся команда на смену положения клапанов. Теперь открыт «малый» круг и «закрыт» большой, то есть теплоноситель устремляется через вторичный теплообменник (поз. 4). Там происходит отбор тепла у теплоносителя и передача его горячей воде, уходящей к открытой точке потребления. Циркуляция теплоносителя в системе отопления на это время приостанавливается.
