Инструкция установки доводящего механизма
При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.
Техника монтажа всех видов доводящих конструкций практически ничем не отличается.
Определение схемы монтажа
В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:
- Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
- Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
- Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.
Использование шаблона
В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.
При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.
Выполнение монтажа
Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.
Порядок выполнения монтажа механизма:

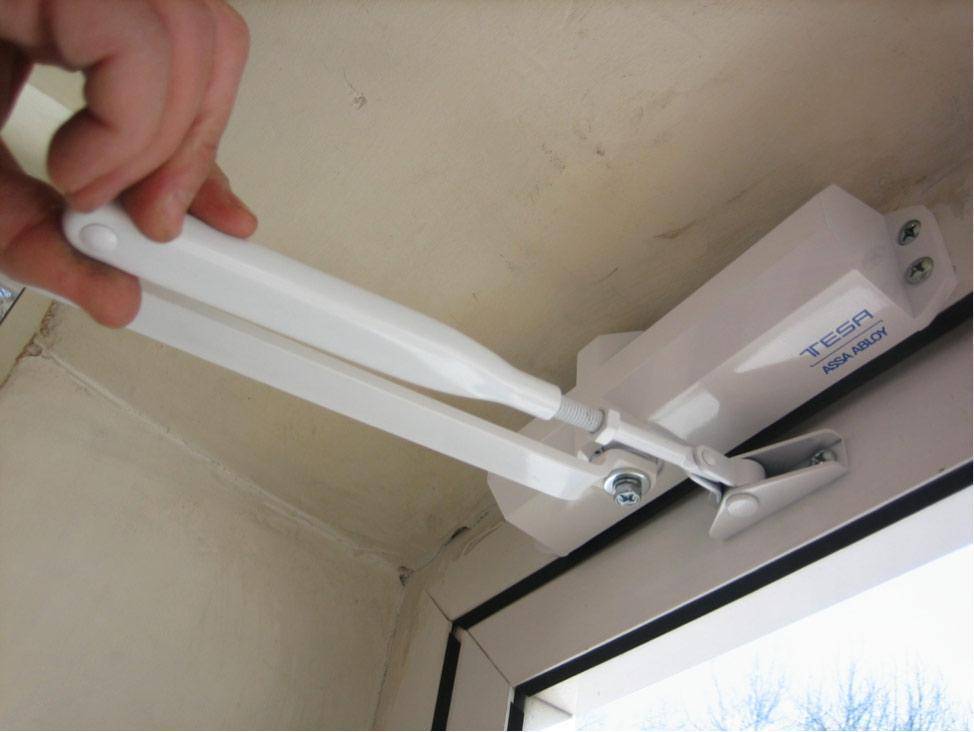

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.
На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.
Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.
Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.
На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.
Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.
Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.
Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:
Особенности нестандартной установки
В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.
При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.
Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.
Советы по регулировке доводчиков
В том случае, если регулировка доводчика не помогла наладить комфортный режим открывания/закрывания двери, рекомендуется снять изделие и установить его заново, так как во время первичной установки могла быть допущена ошибка. Перед переустановкой доводчика проверьте полотно и петли на наличие повреждений, которые могут быть причиной неправильной работы механизма.
Для обеспечения длительной эксплуатации доводчика ни в коем случае нельзя нажимать на закрывающуюся створку для ускорения процесса, так как рычажная система закрывания может не справиться с усилием, сломаться или спровоцировать вытекание масла из механизма. Также не рекомендуется замедлять скорость закрывания двери удерживанием створки или фиксацией при помощи каких-либо предметов, это также может привести к появлению неисправностей.
При надобности доводчик можно отключить на время, просто отсоединив части рычага друг от друга, что обеспечит свободное движение дверной конструкции.
Перед тем, как установить или подтянуть доводчик, сначала читают информацию в инструкции, а затем переходят непосредственно к регулировке механизма на двери.
Перед покупкой рекомендуется ознакомиться с такими параметрами механизма как устойчивость к отрицательным температурам и выдерживание максимального веса дверного полотна. Доводчик, предназначенный для работы внутри помещения, выйдет из строя с наступлением холодов. Механизм, рассчитанный на межкомнатную дверь, не способен выдержать более тяжелую входную металлическую дверь, что приведет к его поломке.

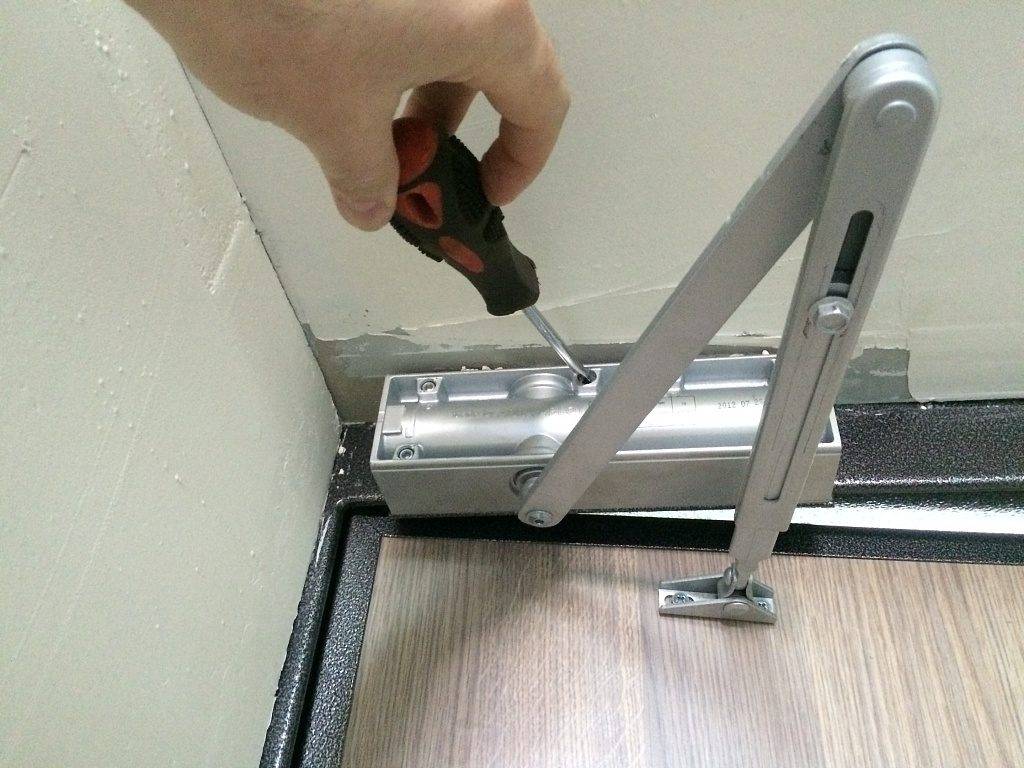

Регулярная регулировка дверного доводчика не потребует особых навыков, финансовых затрат и много времени, но обеспечит правильную работу и длительный срок эксплуатации механизма.
Доводчик используется в большинстве дверей для снижения скорости износа петель и другой фурнитуры входной конструкции. Он обеспечивает плавное автоматическое закрывание и гарантирует оптимальную силу, необходимую для блокировки замка. Это обязательный элемент системы автоматического управления доступом. Признак правильной установки и корректной работы изделия – бесшумное и легкое открывание, закрывание дверей. Но, как и любой механизм, устройство подвержено поломкам разного вида. Одна из часто встречающихся проблем – дверь с доводчиком туго открывается. Для устранения неполадки необходимо найти причину и устранить ее. Источник проблемы может скрываться внутри механизма или быть вызван внешним воздействием.
Порядок монтажа
В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.
Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.
Выбирается схема
Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.
Рекомендация
Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.
Производится разметка
И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.
Фиксация составных частей прибора
После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.
Советы:
- Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
- При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.
Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.
Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.
Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:
- плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
- отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).
Дополнительные функции
В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.
Фиксация открытого положения (hold-open)
Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).
Задержка открывания (демпфер)
Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.
Задержка закрывания
Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.
Установка доводчика
Особенности монтажа напольных доводчиков необходимо учитывать уже на начальном этапе проектирования. Весь вес двери приходится на нижнюю ось вращения. Нужно, чтобы вращающиеся оси располагались вертикально на одной прямой. Если вы устанавливаете доводчик ближе к левой или же правой стороне двери, вам необходимо знать, что в конструкцию доводчика уже заложено направление закрытия. Поскольку рычажная конструкция отсутствует, у напольных доводчиков присутствует больший по значению крутящий момент на оси. Это требует более мощную конструкцию.
Встроенные доводчики работают так же, как и напольные. Они встроены в раму или коробку двери. Вес двери несет опора, которая монтируется в пол. Рычаг, встроенный в полотно, сообщает вращательные движения от оси доводчика самой двери. Когда она открывается, рычаг производит поворот сердцеобразной оси. Когда изменяется направление открывания, она давит на ролик. Вращательное движение сжимает две пружины в доводчике. Когда мы закрываем дверь, то процесс происходит в другом направлении.
Для правильного выбора доводчика необходимо учесть много моментов. Поскольку вращение двери происходит на неподвижной оси, то сопротивление воздуха наибольшее на ее внешнем краю. Соответственно, мощность доводчика напрямую зависит от ширины установленной вами двери. Усилия доводчика для закрывания двери следующие:
- – полотно до 75 см, весом до 20 кг;
- – полотно до 85 см, весом до 40 кг;
- – полотно до 95 см, весом до 60 кг;
- – полотно до 110 см, весом до 85 кг;
- – полотно до 125 см, весом до 110 кг;
- – полотно до 140 см, весом до 140 кг;
- – полотно до 160 см, весом до 160 кг;
Полотно более 160 см – уже не двери, а ворота. Нужно использовать иные системы закрывания. Иногда можно устанавливать сразу два доводчика. Это увеличит усилие где-то на 30 %.
Также большое значение имеет вес двери. Петли должны выдерживать вес полотна так, чтобы дверь могла закрываться без трения. Доводчик не будет исправно работать, если дверные петли ржавые, полотно, двигаясь, наверняка будет тереться о коробку. Напольные доводчики такой проблемы не имеют, поскольку они оснащены подшипниками и выдерживают вес до 300 кг.
У некоторых доводчиков нерегулируемое усилие закрывания, которое зависит от мощности пружины. У других можно отрегулировать усилие закрывания при помощи смещения корпуса доводчика, вращения винта или же тяги. Нужно помнить, что усилие закрывания доводчика меньше, чем его сопротивление открыванию двери. Некоторую часть энергии расходуется на трение, а также инерцию. Хорошо сделанный доводчик передает 65 % при закрывании, плохой только 15-30 % энергии. Плохая передача усилия значит и больший износ материала из-за внутреннего трения. У качественного доводчика наибольший КПД в конце закрывания.
Нюансы нестандартной установки
Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:
- Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
- Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
- Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
- Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.
Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.
Общие сведения об устройстве дверных доводчиков
Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.
Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:
1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.
Схема работы доводчика с реечной передачей момента и гидравлическим контуром
- При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
- Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезе
Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.
Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.
Видео: устройство и схемы установки доводчика с реечным механизмом
2. Доводчики с кулачковым механизмом
Схема доводчика с кулачковым механизмом
На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.
Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.
Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.
В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:
Доводчик с открытым двухколенным рычажным механизмом
Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом — слайдерной системы
Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.
Тонкости установки
Хотя магнитный прибор, к примеру, «Дипломат», обычно устанавливают на дверное полотно, ставить его можно и на коробку. Для выполнения монтажных работ может быть использована схема. Большинство производителей вместе с прибором предоставляют и эту схему: её следует приклеить скотчем к дверной поверхности и по имеющимся разметкам выполнить монтаж.
После этого осуществляется монтаж рычажной тяги (он выполняться должен по инструкции). Такая работа имеет множество нюансов, связанных с установкой и последующей регулировкой.
Затем проводится настройка приспособления. Эта операция осуществляется путём регулировки винтов, расположенных с торцовой части полотна. Обычно таких болтов два. Один из них отвечает за скорость открытия дверцы, а второй – за угол распахивания полотна. Регулировку болтов выполнять следует очень аккуратно и внимательно. Если прибор с фиксацией полотна правильно отрегулировать, изделие исправно прослужит многие года.
Доводчики на двери давно перестали быть чем-то диковинным. Они широко используются как в общественных местах, так и в жилых помещениях. Правильно выбранные и грамотно установленные приборы гарантируют плавное перемещение двери.
Порядок установки доводчика на дверь
В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.
Первый этап: определение схемы установки
Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:
- Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
- Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.
Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).
Второй этап: применение шаблона
В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.
На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

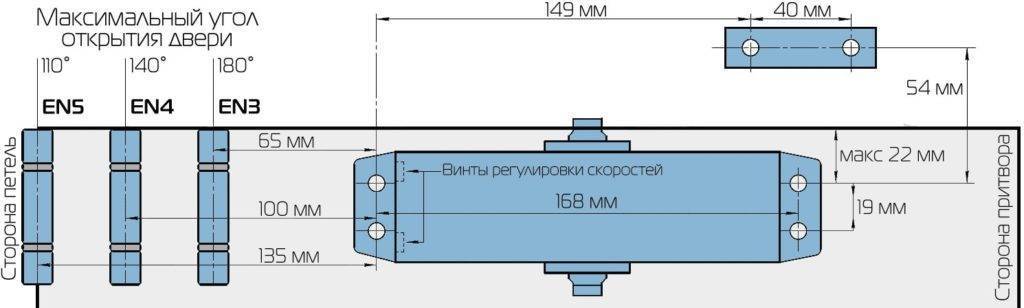

Пример шаблона для установки доводчика
Третий этап: пошаговая установка
Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:
- Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
- Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
- Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
- Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
- Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
- Установку заканчивают соединением обеих частей колена с помощью шарнира.
В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.
