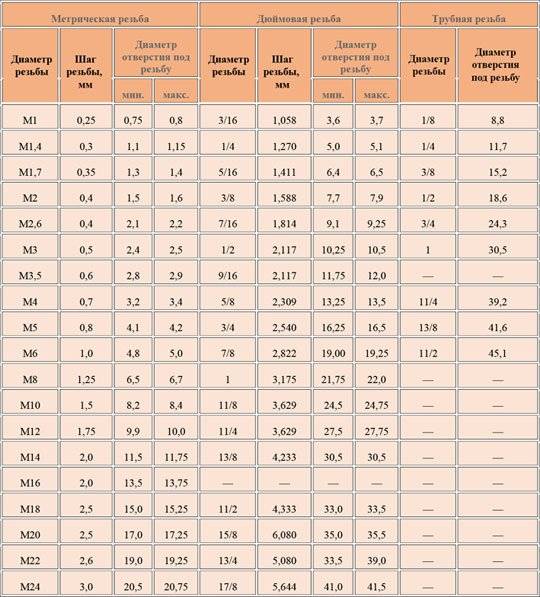

Размеры отверстий под резьбу: таблицы, инструменты, процесс нарезки

Принципы обозначения

Для определения основных качеств следует разобраться с ее обозначением. Обозначение резьбы на чертежах несколько отличается от тех, которые применяются изготовителем при производстве изделий. Таблицы резьб позволяют только по обозначению определить основные характеристики.

К особенностям маркировки можно отнести нижеприведенные моменты:

  1. Условное обозначение рассматриваемой резьбы G.
  2. Размер диаметра указывается после буквы. Примером обозначения назовем 1 ½.
  3. Символ L указывает на то, что витки левосторонние.
  4. Следующий символ H указывает на класс точности.
  5. Длина свинчивания представлена цифрами в конце маркировки.

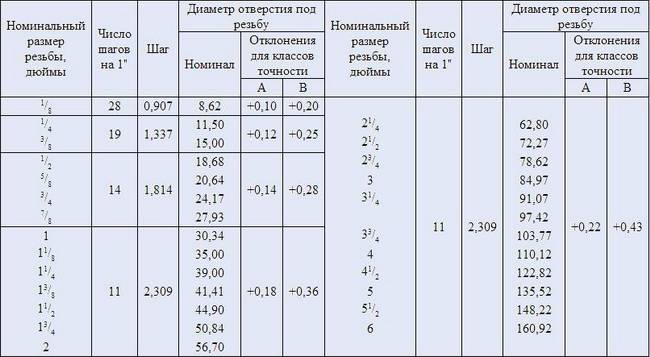

На чертеже предусматривает указание класса точности. Символ, обозначающий класс точности, может указываться в технической документации. Создание витков проводится при соблюдении одного из трех классов. Кроме этого, рядом с цифрой может указываться буква «А» и «В»: первая обозначает наружный показатель, вторая внутренний. Первому классу соответствуют самые грубые резьбы, третьему самые качественные.

Разновидности и сферы применения метчиков

По способу привода разграничивают на:

Ручные – они имеют хвостик квадратного сечения, который вставляется в – вороток. Есть две ручки, за которые удобно поворачивать изделие

Важно не допускать перекос. Такой результат можно будет исправить только рассверливанием и нарезанием большего диаметра.
Машинные – применяются на металлорежущих станках

Они крепко фиксируются в держателе, точные, не предполагают отклонений.

По способу нарезки:

  • Универсальные. Их конструкцию можно назвать классической. Инструмент с ходовой частью (ее длина определяет глубину вхождения винта впоследствии, если отверстие не сквозное), которая разделена на участки. Каждый из них имеет определенные геометрические параметры – угол, направление, расстояние, шаг. Обычно их три, каждый предназначен для черновой металлообработки, промежуточной и финишной. Таким образом, можно одним движением добиться максимально точного результата.
  • Комплектные. Название говорит само за себя. Потребуется комплект из 3 метчиков, так как сделать внутреннюю резьбу нужно с высокой точностью. Сперва используется наиболее грубый инструмент, затем более тонкий, а в конце – со шлифовкой и оттачиванием самых мелких углов. Покупать набор дороже, но результат намного более высокого качества.

По типу отверстия:

Для сквозных. Они отличаются длинной рабочей частью. Она постепенно расширяется, переходя в рабочий участок, который и отвечает за точную нарезку.
Для глухих. На нарезающем отрезке сразу начинаются калибрующие витки

Поэтому их очень важно затачивать или своевременно менять набор по мере износа.

По конструкции канавок:

  • прямые – прекрасно работаю с мягкими сплавами;
  • винтовые, их рабочий участок располагается в шахматном порядке, они могут с легкостью пройти даже через чугун;
  • укороченные – хорошо отводят стружки.

По форме изделие напоминает конус (полный или усеченный) или цилиндр. Также все они различаются по диаметру.

Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Данная таблица показывает какие могут быть отклонения по уклону и по шагу профиля.

Видео: нарезание трубной конической резьбы.

Что касается дополнительных креплений, то зачастую используют шплинты в качестве соединительных деталей, поскольку трубопроводы могут подвергаться вибрации как постоянной, так и периодической.

Все дело в том, что данный тип соединения имеет свойство раскручиваться, то во избежание этого используются шплинты для таких соединений. Особенно это касается мест прокладывания трубопроводов под магистралями, где имеется постоянное движение автотранспорта, что создает вибрации.

Резьба представляет собой винтовую канавку определенного профиля, прорезанную на цилиндрической или конической поверхностях. На токарных станках ее выполняют посредством двух равномерных движений — вращения заготовки и поступательного перемещения режущего инструмента вдоль ее оси. Применяемые резьбы можно разделить на ряд групп: 1) по расположению — на наружные и внутренние; 2) по назначению — на крепежные и ходовые; 3) по форме исходной поверхности — на цилиндрические и конические; 4) по направлению — на правые и левые; 5) по форме профиля — на треугольные, прямоугольные, трапецеидальные, круглые; 6) по числу заходов — на одно и многозаходные. Крепежные резьбы чаще всего имеют треугольный профиль. Они используются для соединения различных деталей.- Ходовые резьбы служат для преобразования вращательного движения в поступательное. К ним относятся резьбы с трапецеидальным и реже прямоугольным профилем. Конические резьбы обеспечивают высокую герметичность соединения и поэтому применяются в местах, находящихся под повышенным давлением жидкостей и газов. У правых резьб винтовая канавка имеет направление по ходу часовой стрелки (если смотреть с торца детали), у левых — наоборот. Однозаходными называются резьбы, имеющие одну винтовую канавку. В многозаходных резьбах выполнено несколько параллельных винтовых канавок, равномерно расположенных по окружности. Число заходов резьбы можно определить по количеству начал винтовых канавок на торце детали.

Область применения и инструменты.

Круглые плашки применяются для нарезания наружных резьб треугольного профиля на деталях, к которым не предъявляют высоких требований соосности резьбы с другими поверхностями. Пределы выполняемых резьб ограничиваются механическими свойствами обрабатываемого металла. Так, например, на токарных станках» круглыми плашками нарезают резьбы на стальных деталях с шагом примерно до 2 мм. Для более мягких цветных металлов этот предел может быть увеличен. Резьбы с крупным шагом предварительно прорезают резцом, а затем калибруют плашками. Круглые плашки (рис. 118, а) по внешнему виду напоминают гайку, в которой для создания режущих кромок просверлены стружечные отверстия (от 3 до 8 в зависимости от размера). Рабочая часть плашки для цилиндрических резьб состоит из трех участков: двух крайних — режущих и среднего — калибрующего. Режущие части плашки конические с углом конуса 2ф = 50-60°. Калибрующая часть цилиндрическая, Она придает резьбе окончательные размеры и обеспечивает направление плашке в процессе резания. Геометрическая форма зуба плашки создается передним углом у который выполняют заточкой в пределах 15-20° (для плашек централизованного изготовления). При резании твердых металлов его рекомендуется уменьшать до 10-12°, а для мягких — увеличивать4 до 20-25°. Задний угол а выполняют затылованием только на режущих частях в пределах 6-8°. Для крепления в плашкодержателе или резьбонарезном патроне на наружной поверхности плашки предусмотрены конические углубления и угловой паз. Угловой паз плашки позволяет при необходимости Разрезать плашку шлифовальным кругом по перемычке (рис. 118, б) и регулировать ее диаметр в пределах 0,1- 0,3 мм. Круглые плашки общего назначения изготавливаются для следующих резьб: метрических с крупным шагом Ml — М68; метрических с мелкими шагами М1Х0,2 — М135Х6; дюймовых 1/4-2″; трубных 1/8-1l/2″. Плашки должны обеспечить нарезание резьб 2-го класса точности. Плашки для конических резьб более широкие и имеют только одну режущую часть со стороны большего диаметра. Особенность работы плашек состоит в том, что в процессе прорезания винтовой канавки участвует не только режущая, но и калибрующая часть.

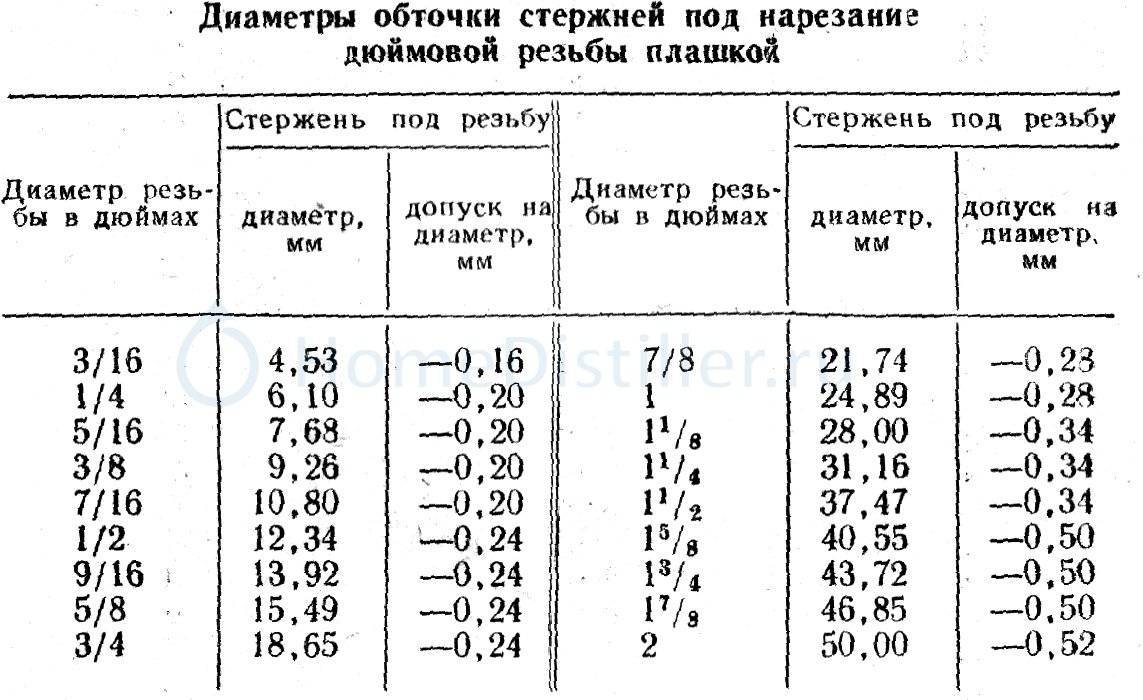

Такие плашки изготавливаются для резьб от 1/16″ до 2″. Плашки выполняются из легированной стали 9ХС или быстрорежущих сталей Р9 и Р18. На плашках маркируются обозначение резьбы, класс точности (только 3-й), марка стали (9ХС не указывается), буква Л для левых резьб.

Выбор инструмента

Заранее отметим, что нарезать резьбу можно разными способами. Работать можно как вручную, так и машинным способом. В первом случае, как мы уже отметили выше, необходимо иметь с собой набор инструментов для создания резьбы, во втором же работу ведут на токарном станке.

Вручную нарезать резьбу рекомендуется, если ваша задача заключается в обработке всего нескольких деталей. Например, при сборке сантехнического оборудования, создании бытовых трубопроводов и т.д.

Обработка деталей на токарном станке подразумевает выполнение масштабных задач. Человек с опытом на оборудовании такого типа способен нарезать резьбу в промышленных масштабах, до сотни деталей в час, а иногда и больше. Впрочем, вряд ли вам понадобится такая производительность.

Чаще всего набор ручных инструментов покрывает все бытовые потребности домашних умельцев. С их помощью вам тоже удастся нарезать резьбу правильно и качественно, только времени и сил уйдет больше.

Упоминаемый выше набор оборудования в основном представлен метчиками и плашками, а также различными дополнительными деталями.

Особенности метчиков

Метчиками называют конусообразные или цилиндрические детали, что предназначены для нарезки внутренней резьбы. В частности с их помощью выполняется резьба на трубах, гайках, мелких шайбах, различного рода зажимах и даже фланцах.

Метчиками пользоваться довольно удобно. Они состоят из рабочей и тыльной части. Рабочая часть имеет уникальную форму и диаметр. На ее краях нанесены специальные резцы или зубцы с некоторым шагом. Зубцы при вращении нарезают металл параллельно с удалением стружки.

Тыльная сторона выполнена в определенной форме, что облегчает фиксацию метчика на рабочем инструменте.

Разнообразные метчики для бытового применения

Метчиками с возможностью нарезки резьбы без образования стружки тоже пользуются, но намного реже, ведь они стоят дороже.

Встречаются метчики:

  • Черновые;
  • Получерновые;
  • Чистовые.

Черновые выполняют первый проход, удаляют большинство стружки и формируют грубые канавки под резьбу. Это еще не полноценная резьба, но подготовка уже выполнена.

Получерновые модели встречаются крайне редко. Они предназначаются для доделки черновых канавок, их очистки и формирования заготовки под чистую резьбу. Получерновыми метчиками пользуются преимущественно при изготовлении сложных деталей.

Последний образец – чистовой метчик, формирует готовую к эксплуатации резьбу точных размеров и формы.

По типу выполняемых действий метчики делят на:

  • Метрические;
  • Гаечные;
  • Трубные;
  • Машинные.

Отметим что метчиками, равно как и плашками, можно нарезать резьбу разных размеров, направлений и формы. Все зависит от выбранной модели оборудования.

Особенности плашек

Плашкой называют режущий инструмент, который применяется при выполнении наружной резьбы. Простейший пример наличия наружной резьбы – это болт. В то время как пример внутренней резьбы – гайка.

Плашки плоские, со стороны сильно напоминают крупные шайбы или зажимы для станочных патронов. Только внутри плашки находится режущая насадка с несколькими рядами закрученных резцов.

Метчик и плашка, вблизи

Плашки могут иметь разную форму, тип сборки и габариты. Встречаются как круглые модели, так и квадратные. Некоторые варианты полностью цельные, другие можно разобрать и заменить режущую насадку.

Режущая часть состоит из трех рабочих зон. Две зоны, что располагаются по краям, состоят из зубцов, внутренняя же зона отвечает за отвод стружки и корректировку направления вращения.

Именно благодаря внутренней зоне плашки обладают самозатягивающимся свойством. То есть после нескольких вращений на трубе плашка фиксируется.

Дальше вращать ее можно без давления, так как затягиваться она будет в направлении образования резьбы. В то время как метчики необходимо вращать с усилием на протяжении всего процесса.

Разновидности плашек, по сути, аналогичны с разновидностями метчиков. Если вы купили крупный набор инструментов, то наверняка получите сразу несколько таких деталей.

Как выполнять нарезание резьбы?

Порядок выполнения работы по нарезке винтовых канавок в отверстии

Работу выполняют в определенной последовательности.

Начинается с разметки. С помощью керна отмечается центр будущего отверстия

Здесь важно произвести разметку с первого раза. Не допускается наносить несколько последовательных ударов

Достаточно даже несильного воздействия, которое даст углубление

Сверло само определится по центру сверления

Достаточно даже несильного воздействия, которое даст углубление. Сверло само определится по центру сверления.

Сверлить нужно строго перпендикулярно к поверхности. Поэтому, если позволяют условия, нужно воспользоваться станком. Он обеспечит жесткое перемещение шпинделя со сверлом. Если приходится сверлить отверстие более 8 мм, то желательно выполнить эту процедуру в несколько этапов. Сначала сверлится отверстие малого диаметра. Потом рассверливается более крупным. Бывает, что приходится сверлить в три или даже в пять этапов, последовательно увеличивая диаметр отверстия. На последнем этапе применяют тот размер, который требуется по таблице

Внимание! Обязательно следует использовать смазку. Ее можно наносить кисточкой, подавать из пипетки или применять шприц, у которого удалена игла (впрочем, можно применять и с иглой)

При невозможности использовать сверлильный станок используют ручные электросверлильные машинки (дрель)

При невозможности использовать сверлильный станок используют ручные электросверлильные машинки (дрель)

Здесь важно строго выдержать положение сверла относительно детали. Опытные мастера для начала работы используют специальные кондукторы, которые обеспечивают перпендикулярный вход сверла

Важно выполнить правильный первый проход

В дальнейшем сверла большего диаметра сами идут в направлении минимальных усилий

Важно выполнить правильный первый проход. В дальнейшем сверла большего диаметра сами идут в направлении минимальных усилий. Для облегчения входа метчика в отверстие снимается фаска

Небольшое углубление выполняет две функции: облегчается введение начала рабочей части инструмента; смазка в коническом углублении будет поступать еще в течение некоторого времени, облегчая процесс нарезания резьбы

Для облегчения входа метчика в отверстие снимается фаска. Небольшое углубление выполняет две функции: облегчается введение начала рабочей части инструмента; смазка в коническом углублении будет поступать еще в течение некоторого времени, облегчая процесс нарезания резьбы.

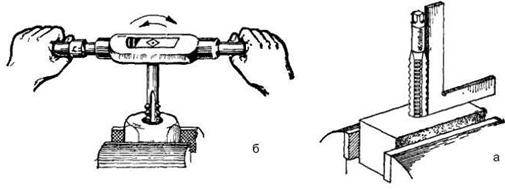

Первым используют черновой метчик. Его вставляют в вороток, затем рабочую часть помещают в отверстие. Приходится слегка придавливать инструмент, чтобы началось образование винтовой канавки. Слишком усердствовать нельзя, можно легко сломать метчик.

Проворачивают на один оборот, а потом нужно повернуть обратно на треть, чтобы сломать образовавшуюся стружку. Вращая в обратном направлении, можно почувствовать, когда произойдет излом.

Если приходится нарезать резьбу в глубоком отверстии (более 5 диаметров), то следует периодически выкручивать метчик полностью наружу. Вынув, очищают от прилипшей стружки. Используют металлические щетки

Внимание! Стряхивать пальцами, незащищенными перчатками, или сдувать нельзя. Надо помнить, что правила техники безопасности написаны кровью

Не следует повторять ошибок тех, на чьих примерах формировались эти правила

Не следует повторять ошибок тех, на чьих примерах формировались эти правила.

После полного прохода первым метчиком используют второй. Здесь процесс нарезания идет значительно легче. Обязательно смазывается инструмент. Можно делать два полных оборота, а потом совершать половину оборота в обратную сторону. Правило глубоких отверстий действует и при использовании второго номера. Желательно периодически вынимать наружу и удалять стружку. Она гораздо мельче, чем можно наблюдать при черновом нарезании резьб, но заполняет пространство тоже довольно быстро.

Третий номер используется для чистового нарезания. Можно проворачивать инструмент на два-четыре оборота, а потом совершать обратное вращение на целый оборот назад. Получается довольно качественное резьбовое отверстие.

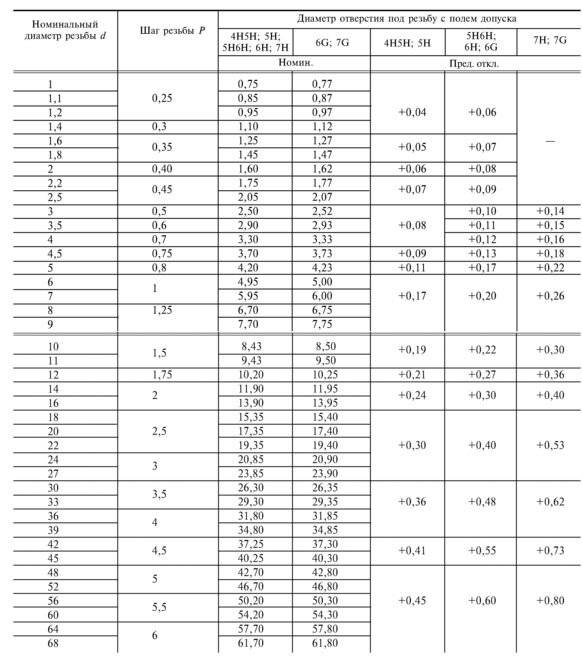

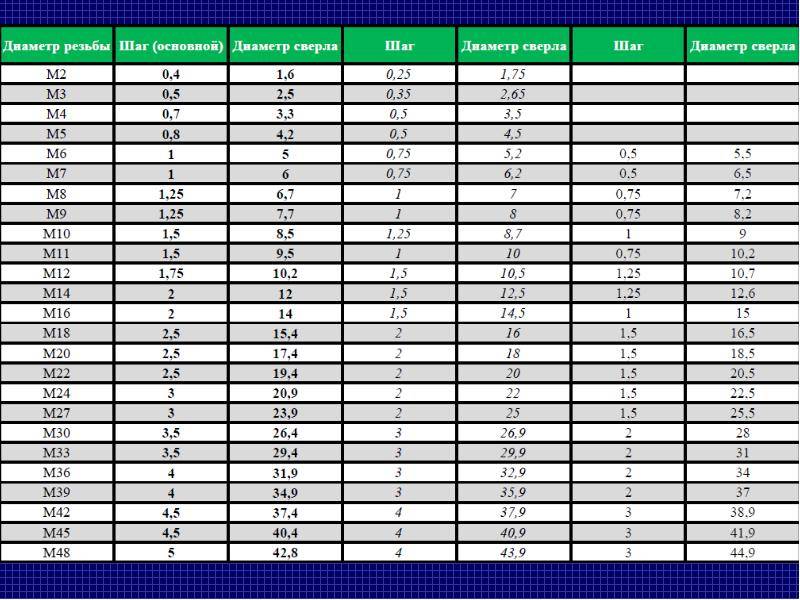

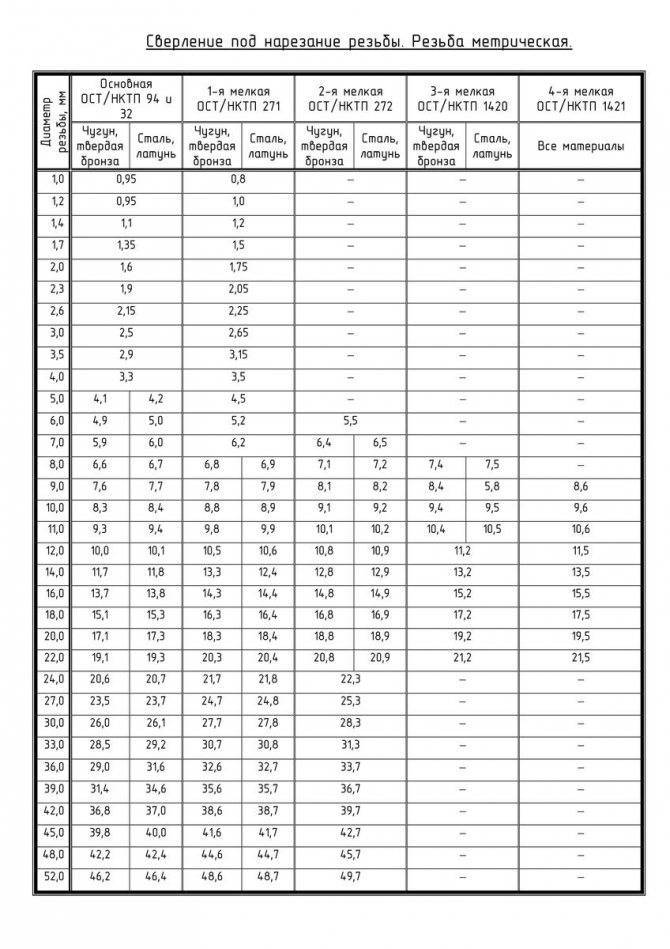

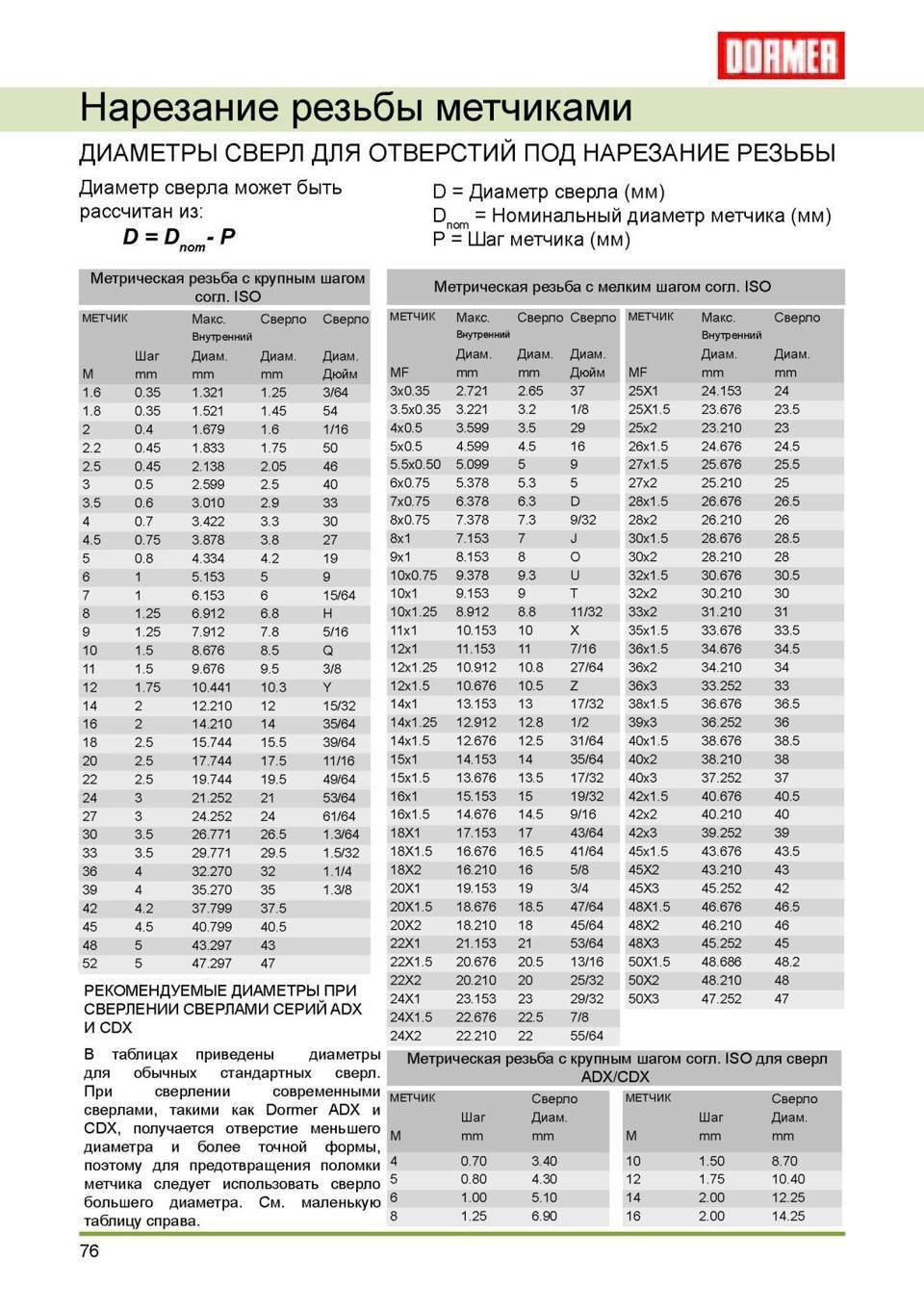

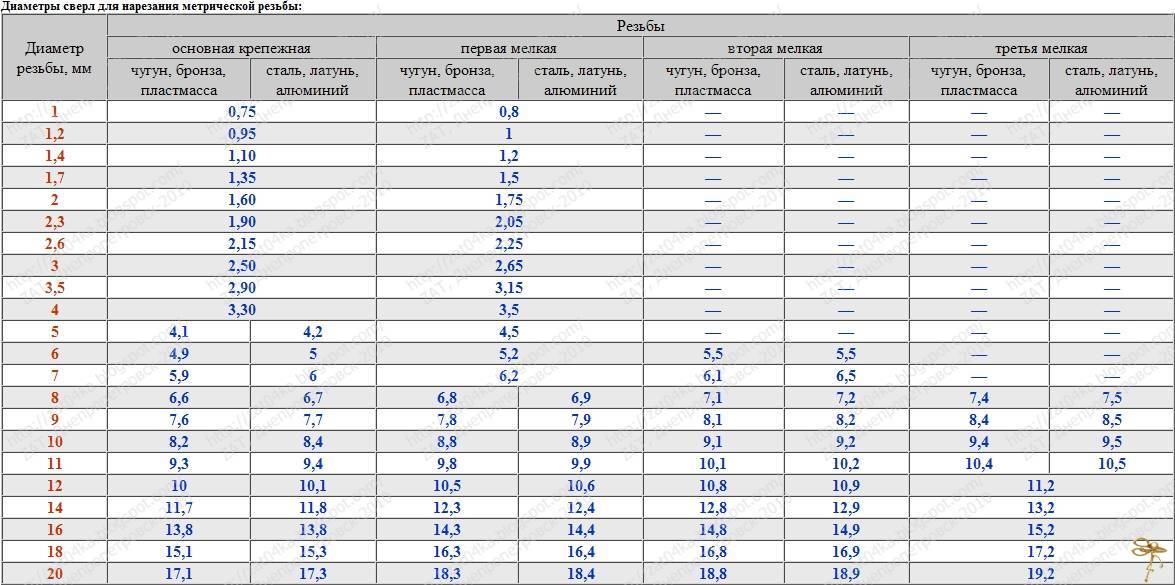

Размеры и предельные отклонения диаметров отверстий резьб с крупным шагом

(размеры в мм)

Номинальный диаметр резьбы dШаг резьбы PДиаметр отверстия под резьбу с полем допуска
4H5H; 5H; 5H6H; 6H; 7H 6G; 7G 4H5H; 5H 5H6H; 6H; 6G 7H; 7G
НоминалОтклонения
2,50,452,052,07+0,07+0,09
30,52,502,52+0,08+0,19+0,14
3,50,62,902,93+0,08+0,11+0,15
40,73,303,33+0,08+0,12+0,16
4,50,753,703,73+0,09+0,17+0,18
50,84,204,23+0,11+0,19+0,22
614,955,0+0,17+0,20+0,26
81,256,706,75+0,17+0,20+0,26
101,58,438,50+0,19+0,22+0,30
121,7510,2010,25+0,21+0,27+0,36
14211,9011,95+0,24+0,30+0,40
1613,9013,95
182,515,3515,40+0,30+0,40+0,53
2017,3517,40
2219,3519,40
24320,8520,90+0,30+0,40+0,53
2723,8523,90
303,526,3026,35+0,36+0,48+0,62
333,529,3029,35
36431,8031,85
39434,8034,85+0,36+0,48+0,62
424,537,2537,30+0,41+0,55+0,73
454,540,2540,30+0,41+0,55+0,73
48542,7042,80+0,45+0,60+0,80
5246,7046,80
565,550,2050,30
6054,2054,30
64657,7057,80
6861,7061,80

ГОСТ предусматривает отверстия для резьб с крупным шагом d = 1,0 ÷ 2,2 мм

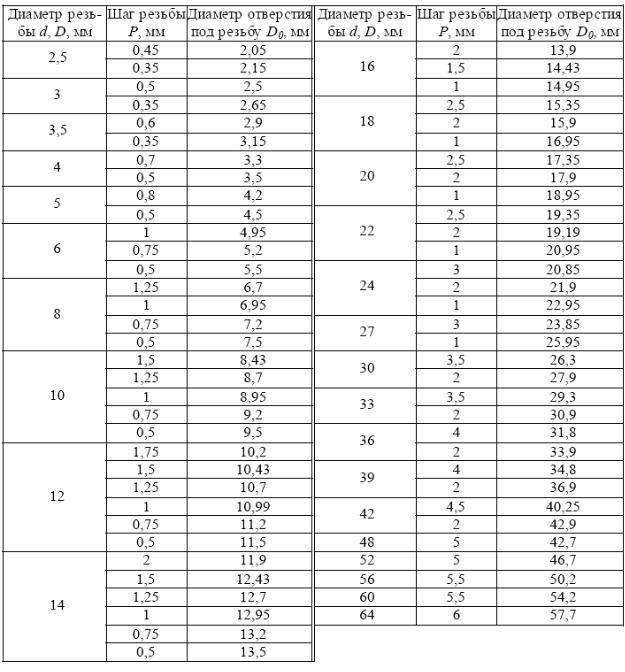

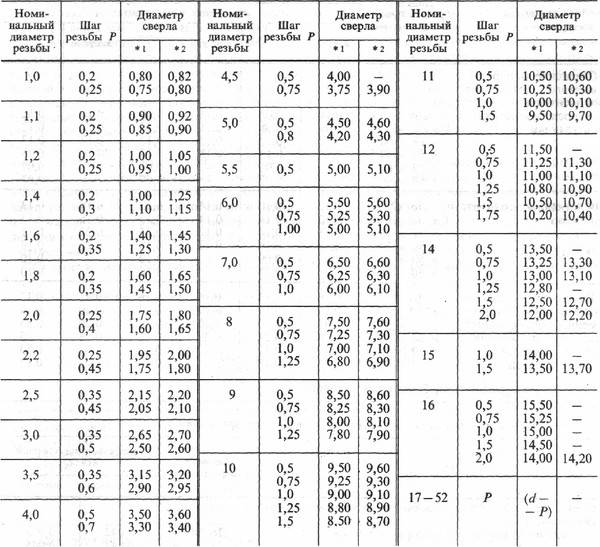

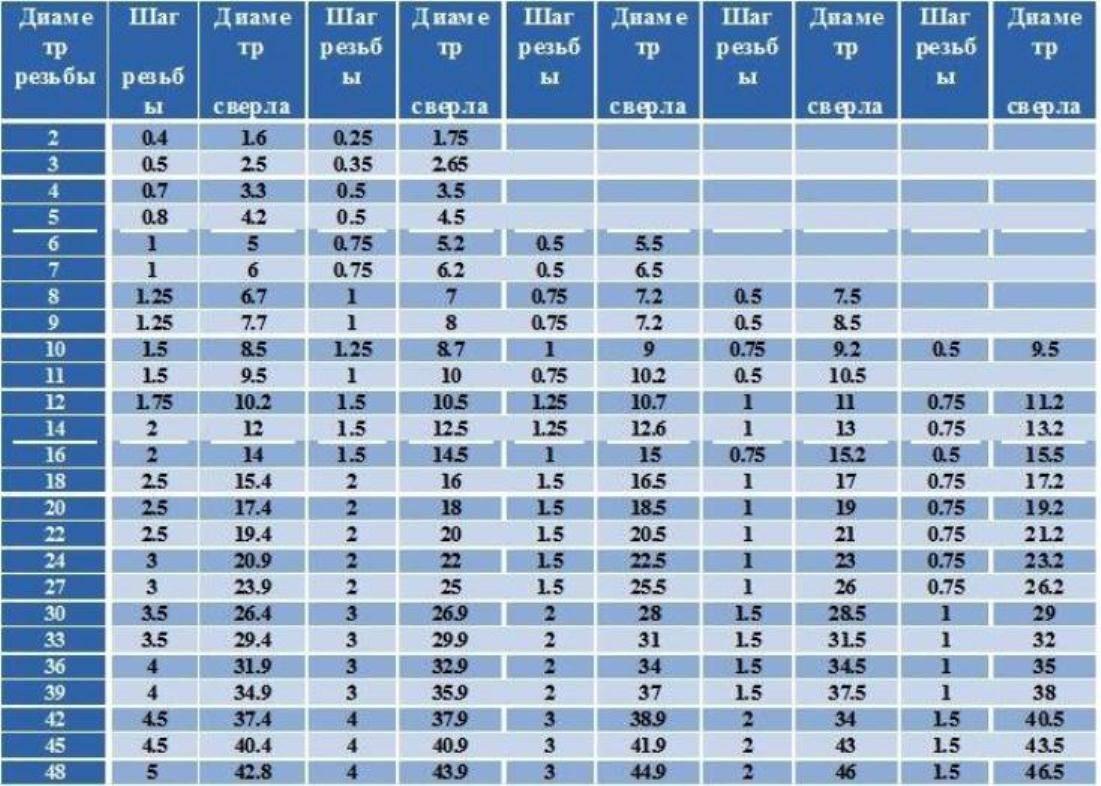

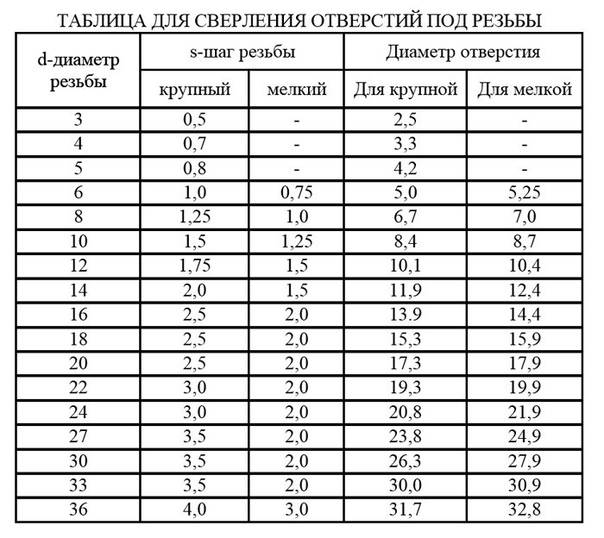

Размеры и предельные отклонения диаметров отверстий резьб с мелким шагом

Номинальный диаметр резьбы dШаг резьбы PДиаметр отверстия под резьбу с полем допуска
4H5H; 5H; 5H6H; 6H; 7H 6G; 7G 4H5H; 5H 5H6H; 6H; 6G 7H; 7G
НоминалОтклонения
2,50,352,152,17+0,05+0,07
32,652,67
3,53,153,17
40,53,503,52+0,08+0,10+0,14
4,54,004,02
54,504,52
5,55,005,02
60,55,505,52+0,08+0,10+0,14
0,755,205,23+0,11+0,17+0,22
80,57,507,52+0,08+0,10+0,14
0,757,207,23+0,11+0,17+0,22
16,957,00+0,17+0,20+0,26
100,59,509,53+0,08+0,10+0,14
0,759,209,23+0,11+0,17+0,22
18,959,00+0,17+0,20+0,26
1,258,708,75+0,17+0,20+0,26
120,511,5011,52+0,08+0,10+0,14
0,7511,2011,23+0,11+0,17+0,22
110,9911,00+0,17+0,17+0,26
1,2510,7010,75+0,17+0,20+0,26
1,510,4310,50+0,19+0,22+0,30
140,513,5013,52+0,08+0,10+0,14
0,7513,2013,23+0,11+0,17+0,22
112,9513,00+0,17+0,20+0,26
1,2512,7012,75+0,17+0,20+0,26
1,512,4312,50+0,19+0,22+0,30
160,515,5015,52+0,08+0,10+0,14
0,7515,2015,23+0,11+0,17+0,22
114,9515,00+0,17+0,20+0,26
1,514,4314,50+0,19+0,22+0,30
180,517,5017,52+0,08+0,10+0,14
0,7517,2017,23+0,11+0,17+0,22
116,9517,00+0,17+0,20+0,26
1,2516,4316,50+0,19+0,22+0,30
1,515,9015,95+0,24+0,30+0,40
200,519,5019,52+0,08+0,10+0,14
0,7519,2019,23+0,11+0,17+0,22
118,9519,00+0,17+0,20+0,26
1,518,4318,50+0,19+0,22+0,30
217,9017,95+0,24+0,30+0,40
220,521,5021,52+0,08+0,10+0,14
0,7521,2021,23+0,11+0,17+0,22
120,9521,00+0,17+0,20+0,26
1,520,4320,50+0,19+0,22+0,30
219,9019,95+0,24+0,30+0,40
240,7523,2023,23+0,11+0,17+0,22
122,9523,00+0,17+0,20+0,26
1,522,4322,50+0,19+0,22+0,30
221,9021,95+0,24+0,30+0,40
270,7526,2026,23+0,11+0,17+0,22
125,9526,00+0,17+0,20+0,26
1,525,4325,50+0,19+0,22+0,30
224,9024,95+0,24+0,30+0,40
300,7529,2029,23+0,11+0,17+0,22
128,9529,00+0,17+0,20+0,26
1,528,4328,50+0,19+0,22+0,30
227,9027,95+0,24+0,30+0,40
326,8526,90+0,30+0,40+0,53
330,7532,2032,23+0,11+0,17+0,22
131,9532,00+0,17+0,20+0,26
1,531,4331,50+0,19+0,22+0,30
230,9030,95+0,24+0,30+0,40
329,8529,90+0,30+0,40+0,53
36134,9535,00+0,17+0,20+0,26
1,534,4334,50+0,19+0,22+0,30
233,9033,95+0,24+0,30+0,40
332,8532,90+0,30+0,40+0,53
39137,9538,00+0,17+0,20+0,26
1,537,4337,50+0,19+0,22+0,30
236,9036,95+0,24+0,30+0,40
335,8535,90+0,30+0,40+0,53
42140,9541,00+0,17+0,20+0,26
1,540,4340,50+0,19+0,22+0,30
239,9039,95+0,24+0,30+0,40
338,8538,90+0,30+0,40+0,53
437,8037,85+0,36+0,48+0,62
45143,9544,00+0,17+0,20+0,26
1,543,4343,50+0,19+0,22+0,30
242,9042,95+0,24+0,30+0,40
341,8541,90+0,30+0,40+0,53
440,8040,85+0,36+0,48+0,62

ГОСТ предусматривает отверстия для резьб с d = 1,0 ÷ 200 мм и для 3-го ряда.

ГОСТ предусматривает методику определения диаметров отверстий под нарезание метрической резьбы для материалов повышенной вязкости.

Виды резьбы

Различаются по основным характеристикам:

  • системе исчисления диаметра (дюймовая, метрическая, другие);
  • количество заходов (двух-, трех- или однозаходная);
  • форма профиля (прямоугольный, трапециевидный, треугольный, круглый);
  • направление вращения винта (левая или правая);
  • размещение на детали (внутренняя или наружная);
  • форма детали (конус или цилиндр);
  • назначение (ходовая, крепежно-уплотнительная или крепежная).

Согласно перечисленным признакам выделяют следующие виды:

  • цилиндрическая (MJ);
  • метрическая и коническая (M, MK);
  • трубная (G, R);
  • Эдисона круглая (E);
  • трапецеидальная (Tr);
  • круглая для сантехнического крепежа (Kp);
  • упорная (S, S45);
  • дюймовая, в том числе цилиндрическая и коническая (BSW, UTS, NPT);
  • нефтяного сортамента.

Основные параметры

В зависимости от различных характеристик выбирают одну из классификаций. Отличительные особенности:

  • измерительная система для исчисления – российские ГОСТы. Работа всех отечественных заводов по изготовлению крепежного инструмента настроена на миллиметры, в то время как за границей активно используются дюймы;
  • сколько ниток взять для захода – одну, две или три – от этого зависит интенсивность закручивания и наибольшая прочность, самыми распространенными являются двухзаходные;
  • геометрические особенности профиля – круг, квадрат, трапеция, треугольник;
  • направление развития витков – вправо или влево;
  • где находится нарезка по отношению к детали – снаружи, как на шурупах, или изнутри, как на гайках;
  • форма самой поверхности – цилиндр или конус. Другими словами, есть ли расширение (на примере шурупа или самореза) к шляпке, или сечение одинаково по всей длине, как у винта или болта;
  • назначение изделия, чтобы было понятно, как и какие сверла подобрать под резьбу.

Согласно вышеперечисленным параметрам можно различить ряд разновидностей. Каждая обозначается на чертежах и схемах по-особенному. Напишем, в чем заключаются отличия.

  • BSW, UTS, NPT – дюймовая;
  • M – метрическая, для нее предусмотрен ГОСТ 9150-2002.
  • MK – коническая, ГОСТ 6211-81.
  • MJ – цилиндрическая, ГОСТ 6357-81.
  • Кр – круглая, для сантехники.
  • Tr – трапиецевидная, ГОСТ 9484-81.
  • E – с круглым профилем, эдисоновская.
  • S – упорная ГОСТ 10177-82.
  • S45 – упорная усиленная.
  • G и R – трубные.

Эта маркировка не только соответствует надписям на чертежах, но и составляет одну из частей номенклатуры для многочисленных крепежных изделий.

Делаем резьбу своими руками

Подготовка

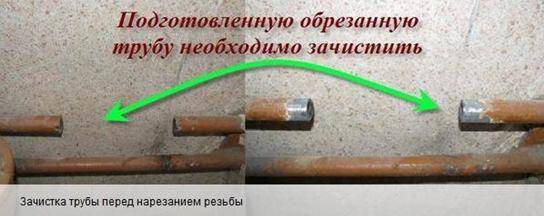

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

  1. отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

  1. участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
  2. с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

  1. подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
  2. внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
  3. клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
  4. если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
  5. клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

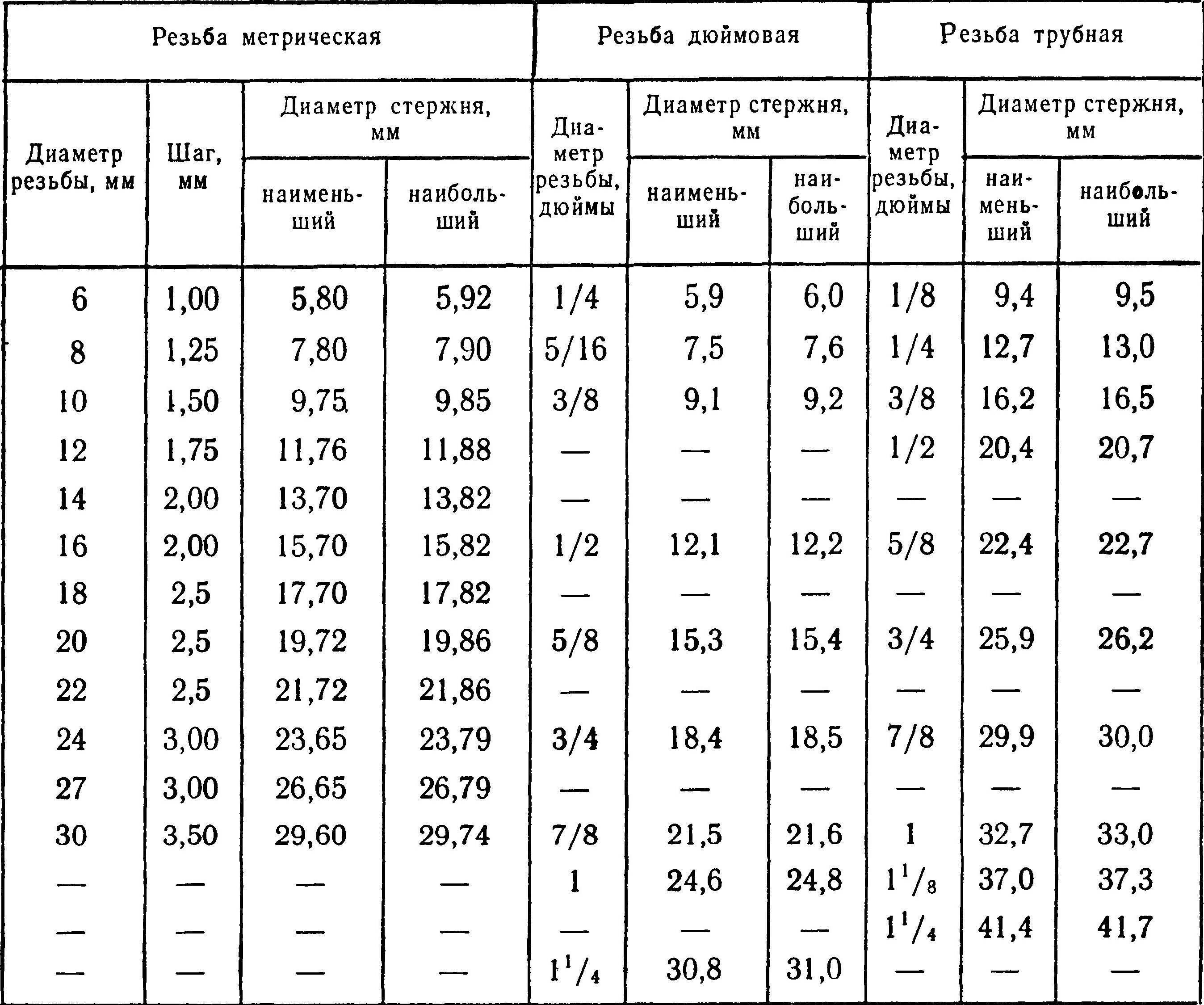

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

  • круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
  • раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

  1. при помощи штангенциркуля подобрать нужную по диаметру плашку;
  2. смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
  3. закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
  4. плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
  5. после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

  1. подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
  2. подобрать метчик по диаметру;
  3. установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
