Датчики движения для включения света: удобства и экономические выгоды

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

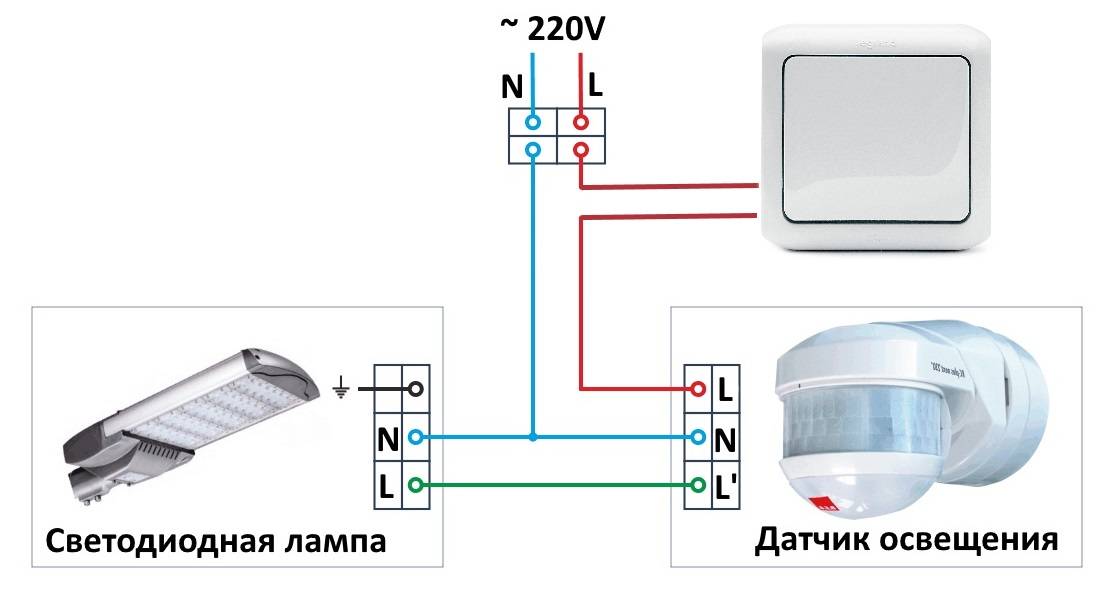

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

За это отвечает датчик, который обозначается как Sens

При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться

Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

• 110-120 или 180 градусов по горизонту.
• 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства

Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Установка датчика в квартире

В квартире датчик движения применяется в помещениях двух категорий:

• с временным пребыванием людей (прихожая, часть лестничной клетки) – там, где надо включить свет ненадолго;
• с постоянным пребыванием человека (кухня, жилые комнаты, санузел).

В первом случае все достаточно просто. Сенсор подключается по выбранной стандартной схеме – из рассмотренных ниже. В этом случае помимо экономии электроэнергии достигается дополнительное удобство – свет для вошедшего человека включается без помощи рук. Через некоторое время (подбирается при настройке) освещение отключается.

Во втором случае такая схема неудобна. Если войти на кухню и сидеть, не двигаясь, освещение вскоре погаснет. Придется периодически активировать детектор, совершая движения. Это неудобно, поэтому лучше предусмотреть трехпозиционный выключатель, позволяющий выводить автоматику из работы, принудительно включая свет.

Подключение с трехпозиционным переключателем

Проблема в эстетической составляющей. Трехпозиционные выключатели, которые можно вписать в интерьер, приобрести трудно. Решение о применении данной схемы – за владельцем помещения. Процесс подключения в этом случае мало отличается от обычной установки. Надо найти место для установки трехпозиционного коммутационного элемента, подвести к нему фазный провод из распредкоробки. От него вывести два провода уже к месту монтажа датчика, и присоединить оба проводника согласно схеме.

Как работают тепловые датчики

Из чего они состоят

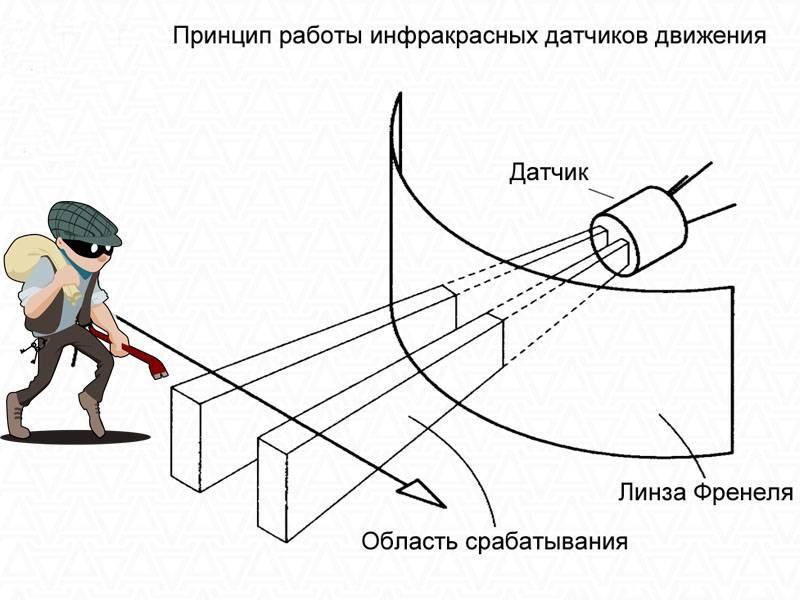

Функционирование инфракрасных приборов основано на анализе излучения, исходящего из рабочей зоны. Если в ней никого нет, то вся система «молчит». Как только появляется теплый объект электронная схема анализирует испускаемое им излучение по силе и по координатам в пространстве.

Прибор состоит из системы линз, каждая из которых отвечает за сбор информации из узкого сектора. Чем их больше, тем выше чувствительность системы слежения. Сфокусированное рядом стоящими линзами излучение посылается на два тепловых приемника из пироэлектрических кристаллов. Если сигналы от них разнятся, то электроника включает коммутатор, замыкающий электрическую цепь нагрузки. Он выполнен на базе электромагнитного реле или на мощных тиристорах. Второй вариант надежнее, но и дороже. Этот параметр во многих приспособлениях регулируемый.

С целью экономии электроэнергии приборы включения не должны срабатывать в светлое время суток. Для этого в них устанавливают фотореле, которое реагирует на освещенность дневным светом. Этот параметр регулируемый и как только освещенность достигает установленного минимального предела он включается. Можно выставить постоянный режим работы, не зависящий от времени суток. Встроенный таймер регулирует время включения электрической лампы, которое колеблется в большинстве конструкций от нескольких секунд до десятков минут.

Некоторые производители выпускают автономные индикаторы перемещения. Работают они на батарейках. В таких аппаратах с целью экономии заряда батарей отсутствуют какие-либо регулировки. Работают они только в темноте с постоянным временем задержки выключения. Очень удобны такие устройства для освещения крутых лестниц, ночных маршрутов в туалет, в погребах и сараях. Они легко крепятся к любой поверхности и не требуют прокладки проводов. Вместо ламп в них использованы светодиоды.

Зона покрытия

Параметром, определяющим расстояние, на котором прибор обнаруживает перемещение, является зона покрытия и угол охвата по горизонтали и по вертикали. Сектора, прослеживаемые линзами, радиально расходятся от теплочувствительного элемента. Наибольшая чувствительность системы, когда человек пересекает эту зону в перпендикулярном направлении, изменяя характеристики двух соседних секторов.

При перемещении к сенсору, фронтальном перемещении, чувствительность наименьшая, так как не происходит резкой смены излучения на соседних участках и устройство срабатывает медленнее.

Диаметр зоны покрытия не превышает 12 метров для большинства устройств, а угол охвата 360 или 180 градусов в зависимости от конкретных требований к системе управления освещением.

Если вы заинтересовались темой и задались вопросом где купить самые хорошие из описанных устройств, то самый простой путь-заказать онлайн. В интернете размещено много материала как самостоятельно установить датчик. Собрать электрическую схему подсоединения можно своими руками без особых проблем

Выбираем полезное устройство

Для тех, кто желает рационально использовать ресурсы, датчики движения являются практически необходимыми атрибутами повседневной жизни, потому что при их применении экономится около 50-80% потребляемой электроэнергии.

Датчики движения уместны везде, и в коридорах, и в кладовых, и на лестницах — там, где человек пребывает непродолжительное время, или, к примеру, если руки заняты. Когда объект появляется в зоне охвата, свет включается в автоматическом режиме, если движение отсутствует на протяжении заданного времени, свет выключается. Также дополнительно возможна установка режима короткого сигнала, который применяется для включения акустического устройства, контролирующего дверь (дверной звонок, колокольчик). Такое простое решение сэкономит электроэнергию, повысит комфорт и обеспечит безопасность жилья.

Датчик движения для уличного освещения

Поскольку выгода очевидная, многие люди горят желанием приобрести датчики движения для освещения, вот только не знают, какими параметрами руководствоваться при выборе. Здесь есть над чем поразмышлять:

где конкретно будет применяться прибор – это может быть улица, открытый навес, закрытое помещение: выбор по способу крепления, по степени защищенности, встраиваемые или навесные; мощность коммутируемого оборудования. Данный параметр подразумевает образ установки датчика – для одной лампы дневного света, для термосного, холодильного помещения

Существуют модели с разной мощностью – 200В и выше, в зависимости от этих показателей меняются условия монтажа, габаритные размеры; конфигурация зоны срабатывания – на данном этапе важно учитывать факт, что датчик движения контролирует только (основной акцент!) видимую зону. Радиус действия снижают даже легкие конструкции, к примеру, карниз, бра, подвесной светильник;

• возможность точной настройки времени срабатывания включения/выключения. Данная функция наиболее актуальна для крупных помещений, где устанавливаются несколько датчиков на большую площадь, но полностью они ее не охватывают. Получается, что в таких условиях очень важны действия человека – он должен успеть дойти до следующего датчика или же успеть выполнить определенную работу, вернувшись в зону действия;
• угол восприятия датчика – изделия выпускаются с углом обзора 180-360 градусов. Например, датчики с углом восприятия 180 градусов в большинстве случаев предназначаются для реакции вход-выход, монтируются на стену. Если же монтаж выполняется на потолке, это означает, что прибор имеет полный угол обзора;
• формула соотношений активной и пассивной зоны – параметр, актуальный для офисов, комнат отдыха. Регистрация присутствующих людей происходит быстрее, если чередование зон выше.

Производители и цены

В приборах движения цена напрямую связана с качеством и производительностью прибора. Чем дороже устройство – тем большую зону оно способно охватить. Среди популярных марок стоит отметить приборы фирм:

• Camelion;
• Theben;
• Ultralight.

Стоимость сенсоров начинается от 400 рублей и доходит до нескольких тысяч. Самые рейтинговые среди бюджетных моделей по версии Яндекс.маркета.

Изображение	Модель	Угол обзора, градусов	Дальность действия, метров	Средняя цена, рубли
	Camelion LX-39/Wh	180	12	558
	Rev 3	180	12	590
	Feron SEN30 (датчик движения руки)	30	5-8	759
	PIR16A	180	12	505
	IEK LDD12-029-600-001	120	9	508
	Elektrostandard SNS M 02	180-360	6	512
	ТДМ SQ0324-0014	120	12	519

Регулировка (настройка)

Датчик движения можно установить с заводскими настройками, но если его параметры отрегулировать, то он будет работать лучше и надежнее, что позволит сэкономить электроэнергию или повысить безопасность.

Стандартные настройки датчика движения

Угол наклона

Прежде всего, нужно установить зону обнаружения. Для этого необходимо выбрать правильный угол наклона. На корпусе устройства есть шарниры, позволяющие произвести регулировку положения.

При неправильном наклоне возможно появление «слепых» зон.

Чувствительность

Кроме положения, большое значение имеет регулировка чувствительности. Она производится колесиком или ручкой с надписью «SENS». Минимальная чувствительность обозначается min (low или –), максимальная – max (high или +).

Настройка производится так, чтобы аппарат срабатывал на человека, но не на животных. Для этого регулятор устанавливается в положение максимальной чувствительности и путем постепенного уменьшения производится поиск оптимального значения.

Если в доме живет большая собака, то настроить прибор так, чтобы он реагировал на людей, но не реагировал на нее, не получится.

Уровень освещенности

Если ДД подключается к системе управления освещением, то необходима настройка датчика уровня освещенности. Он обозначается «LUX».

Для регулировки он вечером устанавливается в положение максимальной чувствительности, и оно уменьшается до срабатывания датчика.

При отсутствии встроенного датчика можно подключить внешний. Его настройка производится аналогично.

Время задержки

Еще один важный параметр – задержка времени отключения. Регулятор, отвечающий за него, обозначается «TIME». Это значение меняется от 5 секунд до 10 минут.

При настройке лучше установить минимальное значение и постепенно увеличивать его до комфортной величины.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Размещение прибора

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

Микроволновой, Ультразвуковой,
Инфракрасный

микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;

ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;

инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

• активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
• пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

• потолочные;
• стеновые.

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Параметры выбора

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

• место размещения;
• способ крепления;
• степень защищенности;
• мощность и дальность оборудования;
• габариты и размеры;
• границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д

возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

Размещение аппарата

• качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
• скорость включения освещения при наличии движения;
• эстетичность освещенности и внешний вид прибора;
• долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию

Как безошибочно выбрать датчик движения для включения света

Существуют определенное количество конкретных критериев выбора оборудования для регистрации перемещения:

Место установки. Если датчик будет установлен снаружи помещения, то степень защиты IP прибора должна быть от 55, лучший вариант IP 65. Но если над оборудованием находится защищающее от осадков приспособление типа навеса, то можно использовать IP 44. Эксплуатация устройства включения освещения при перемещении объекта в закрытом помещении таких как дом, дача, гараж и тому подобные возможна с более низкими показателями степени защиты.
Невозможности прохода сигнала. Из-за различных видов и типов датчиков существуют разные возможности препятствия сигналу сенсора. Например, при эксплуатации инфракрасных регистраторов, перед ними не должно быть никаких преград, при применении акустических – отсутствие посторонних звуков и шумов. А вот при использовании микроволновых и комбинированных видов датчико-преобразующей аппаратуры на качество сигнала, практически, никакие внешние факторы не оказывают влияния. Потому их устанавливаю на больших складах, в гаражах, системах аварийного оповещения и сигнализации.
Угол обзора. Если помещение имеет несколько дверных проемов, то лучше эксплуатировать датчик движения с углом обнаружения 360 градусов. Если же помещение снабжено одним входом или является проходным, то можно применить, к примеру, детектор с обзором 180 градусов, который будет направлен в сторону возможного появления человека.
Мощность системы освещения. Мощность устройства обнаружения перемещения напрямую зависит от того, какую мощность электроэнергии потребляет световые приборы. Величина мощности должна быть немного больше, чем значение мощности системы освещения.
Радиус действия. Эффективность работы прибора обнаружения движения для активации системы освещения прямо пропорционально зависит от расстояния его действия. В основном, радиус реагирования датчика колеблется в пределах 6-50 м. Данный параметр несомненно зависит от того, где он применяется. Если в тесном помещении, то можно использовать сенсор с минимальным радиусом действия. А вот для того, чтобы включить световое оборудование вне здания или строения, понадобится более обширная площадь обнаружения движения.
Фотореле. Это дополнительный модуль, которым снабжаются некоторые модели датчиков. Фотореле является детектором освещенности. Принцип действия заключается в том, что если параметр освещенности ниже настроек фотореле, то свет включается, а если выше, то свет остается выключенным. Наличие данного элемента позволяет значительно сэкономить электроэнергию.
Отсутствие возможности обнаружения животных

Параметр датчиков движения, на который тоже надо обратить внимание. Данная функция прибора позволяет избегать провокации сенсора на срабатывание из-за перемещения различных животных, которая сэкономит деньги за свет.

Вышеперечисленные критерии выбора должны помочь правильно выбрать оптимальные и целесообразные регистраторы движения, предназначенные для активации светового оборудования.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

• Высокая чувствительность;
• Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
• Наличие таймера;
• Низкое энергопотребление;
• Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

• Питание от стандартных батареек ААА;
• Крепление на двухсторонний скотч;
• Небольшие размеры делают малозаметным;
• Хорошая чувствительность;
• Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

• Стабильное подключение по протоколу ZigBee;
• Работает при температуре -10 градусов;
• Простая настройка, перезагрузка;
• Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

• Удобное крепление;
• Небольшие размеры;
• Широкий выбор сценариев;
• Радиус действия 7 метров.

Недостатки:

Нужен центр управления.

Как выбрать место установки для автоматического сенсорного ДД

Существуют выключатели со встроенным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они монтируются в стену. Разобранный комплект или приобретенные отдельно сенсоры устанавливаются на стене и на потолке. Это большое преимущество, так как охват территории больше.

У сенсеров угол обзора от 10 до 360 градусов.

Есть широкоугольные и круговые детекторы. Они стоят дороже и рассчитаны на полный охват. Круговых детекторов понадобиться больше, здесь все зависит от расчетов комнаты.

Для маленькой комнаты с одной дверью хватит одного датчика с узкой направленностью. Главное настроить устройство на работу и навести его на вход.

При монтаже следует тщательно изучить паспорт прибора

У сенсеров есть «слепая зона»  по высоте, что важно при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения

Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы.

Схема освещения

Для датчиков, которые крепятся на стену, нужно выбрать угол обзора таким образом, чтобы как можно большая площадь была охвачена. Оптимальная высота для установки – 2,4 м. Для такой высоты даже устройства с углом 15-20 градусов охватят большую площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки напрямую зависит от указанных в паспорте характеристик, на которые рассчитано данное устройство

Важно, чтобы рядом с датчиком не было осветительных приборов, которые будут мешать корректной работе. Также вблизи должны отсутствовать кондиционеры и отопительные приборы, на которые может среагировать датчик

Большие объекты могут заслоняют зону видимости.

Настройки и выбор места

При установке датчиков в помещениях, учитывайте следующие правила:

1. Нельзя, чтобы на них напрямую попадал свет от ламп.
2. В зоне их воздействия не допускается присутствие стеклянных перегородок или громоздких предметов, которые будут затруднять обзор.
3. Если помещение очень большое, то целесообразно монтировать потолочные датчики, чтобы зона воздействия была круговая.
4. Не должны мешать работе датчиков отопительные системы или кондиционеры, чтобы минимизировать ложное срабатывание устройств от тёплых потоков воздуха.

Существуют специальные модели, которые не реагируют на перемещение объектов, не превышающих по массе 40 кг (это указывают в паспортах на датчики). Если с вами в доме проживают домашние животные, лучше сразу остановите свой выбор на таких вариантах.

При установке прибора на открытых уличных пространствах есть свои нюансы:

Подключаемый прибор должен защищаться от попадания прямого солнечного света днём. Между устройством и зоной его воздействия не допускается присутствие кустарников и деревьев

Опять же в случае сложной конфигурации участка, понадобится несколько датчиков. Также проследите, чтобы на ваше устройство не попадало освещение с соседних участков или от уличных фонарей

Очень важно правильно выбрать чувствительность прибора. Она должна полностью покрывать зону контроля, но не прихватывать территорию за ней, иначе среагирует на любого проходящего мимо человека

Обязательно регулярно нужно протирать линзу датчика, всегда держать её в чистоте, в противном случае накапливающийся со временем слой пыли может привести к снижению чувствительности прибора.. Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе

Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность

Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе. Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность.

В следующем видео рассматривается настройка датчика движения для совместной работы с прожектором:

Когда будете выбирать датчик движения, обращайте внимание на следующие его технические параметры: радиус действия, способ монтажа, угол обнаружения в горизонтальной и вертикальной плоскости, степень защиты от воздействия окружающей среды, мощность нагрузки, порог срабатывания по уровню освещённости и возможность регулирования задержки времени до отключения

Варианты применения датчика движения

Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.

Датчик движения для освещения лестничной площадки

Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.

Датчики движения для включения света в большом помещении

Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.

Схема размещения датчиков движения в длинном коридоре

В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.

Как выбрать

Выбор датчика — довольно сложный процесс, который требует учета массы разнообразных факторов. При этом некоторые из них определяются пользователем или условиями эксплуатации, а остальные являются рабочими показателями модели.

Квадратная зона обнаружения значительно упрощает проектирование, да и самих датчиков требуется меньше: 4 «квадратных» вместо 7 с круговой диаграммой. Углы помещения надежно перекрываются

В число базовых критериев входят:

• размещение (внутри или снаружи). Здесь надо учесть тип защиты от проникновения влаги — снаружи IP 55 или выше (если датчик под навесом, подойдет IP 34, 44 или 54). Для внутреннего использования тип защиты не нормируется;
• конфигурация помещения (участка). Могут присутствовать отражающие препятствия, пристройки, выступающие стены;
• точка установки датчика. Она определяет угол обзора. При неудачном выборе работа устройства будет малоэффективной, возможны ложные срабатывания или отказы;
• мощность и радиус действия датчика. Это показатели, определяющие работоспособность устройства в существующих условиях;
• наличие домашних животных. Если они есть, рекомендуется выбирать модели с наличием специальной защиты.

Выбрав предполагаемое место размещения прибора, следует провести замеры и определить желаемый угол обзора, а также максимальную дистанцию, на которой датчик должен «почувствовать» движение. Причем измерить это расстояние нужно не в одном направлении, а в нескольких, если целевая зона не ограничена одним дверным проемом. При необходимости можно нарисовать схему и указать на ней углы и расстояния. Смысл этих действий становится понятен, если сравнить свою схему с диаграммой направленности из паспорта датчика
