Бетономешалка своими руками: из бочки, принудительная, чертежи, конструкции

Из бочки

В домашних условиях можно сделать самодельную бетономешалку из бочки объемом 200 литров. Для ее изготовления потребуются:

200-литровая бочка;
два 20-сантиметровых куска трубы с толстыми стенами диаметром 32 мм;
ось с диаметром 3 см длиною 150 см;
отрезки 60-мм швеллера: 2 длиной 100 см и 2 длиной 50 см;
руль от грузового автомобиля как можно большего размера;
прочные петли для открытия люка;
ручка люка;
металлический квадрат со сторонами длиной 20 мм.

Также необходимы схема сборки, сварочный аппарат и болгарка с диском для резки металла. Работа занимает от трех до четырех часов.

Сначала подготавливают бочку — сажают на ось и делают люк для загрузки и выгрузки готовой смеси. Далее делают штатив высотой 1 метр и устанавливают на него бочку. При желании можно выполнить наклон величиной 10-15°, чтобы упростить перемешивание.

Инструкция по изготовлению бетономешалки:

Ровно по центру дна и верха бочки сделать два отверстия, продеть сквозь емкость ось диаметром 30 мм и тщательно обварить конструкцию, чтобы бочка была закреплена намертво на валу.
Болгаркой прорезать вдоль емкости прямоугольник размером 30х90 см. Это будет люк для загрузки материалов и выгрузки готового раствора. Отверстие меньшего размера затруднит выгрузку смеси, а большее сделает конструкцию менее прочной.
Из металлического квадрата изготовить 4-5 лопастей. Их нужно приварить на равном расстоянии друг от друга внутри емкости. Одна сторона крепится к оси, другая – к стенке бочки.
Прямоугольник, вырезанный из бочки, приваривается к петлям. Последние, в свою очередь, монтируются на емкости так, чтобы получилась открывающаяся дверца люка. Ее задача – предотвратить выпадение смеси, поэтому все должно быть закреплено очень прочно. Фиксатор крышки и ручка могут быть любыми, по желанию человека.
Сделать две опоры, приварив к метровому швеллеру перпендикулярно полуметровый.
К другому краю длинного швеллера приваривают втулки (куски толстостенной трубы) и тщательно смазывают солидолом для плавного хода.
Во втулки вставляют ось и снаружи приваривают металлические шайбы, играющие роль стопорных колец, чтобы вал не вылетел во время работы.
К одному краю вала приваривают руль или металлический круг большого размера для вращения бочки.

Такая самодельная бетономешалка проработает очень долго, если втулки регулярно смазывать солидолом. Для транспортировки к опорам можно прикрепить колеса. Привод можно сделать не ручной, а электрический, прикрепив мотор от стиральной машины вместо руля.

Четыре принципа смешивания бетона

Самодельная бетономешалка По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
Детали изнашиваются гораздо реже.
Простота и надежность эксплуатации.
Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

Рекомендуем также прочитать

Мангал из газового баллона своими руками
Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Простейшая бетономешалка

Из чего можно сделать самую простую бетономешалку? На ее изготовление уйдет не слишком много элементов, потребуется молочная фляга и куски труб. Необходимо всего лишь сварить раму, а после собрать всю конструкцию.

Выгибаем из трубы ручку. Делаем станину. На ней сверху привариваем 2 сантехнические муфты, внутренний диаметр которых должен быть немного больше диаметра ручки.

Пропускаем ручку, соединяем с боками фляги. Необходимо учитывать материалы ручки и фляги. Если ручка стальная, а бочка алюминиевая, то обычной сваркой совместить их не получится.

В таких случаях можно прибегнуть к помощи холодной сварки или варке пластин к ручке, которые потом соединяются со стенкой корпуса. После с двух сторон от муфты к ручке приваривают гайки. Это делается для фиксации ручки

Бетономешалка своими руками – хитрости эксплуатации

Самодельная конструкция выполняет все работы, что и заводской вариант, но эксплуатировать ее придется несколько иначе, чтобы получить максимальный комфорт. Мы дадим несколько полезных советов, с помощью которых бетономешалка из бочки своими руками станет вашим любимым орудием труда!

Периодически смазывайте солидолом втулки. Это снизит трение и крутить бадью сможет даже ребенок. Если долго не смазывать, тогда вам придется в скором времени сделать бетономешалку из бочки еще раз – втулки или ось будут истираться очень быстро.
К распоркам можно приварить по 1 колесу из стиральной машины или строительной тачки, если вы еще не знаете, как сделать бетономешалку, легкую в транспортировке по участку.
Чем больше угол наклона, тем легче будет обращаться с оборудованием. Максимально допустимый угол – 45 градусов, больше делать нельзя, поскольку бетон будет смешиваться некачественно.
Двигатель для бетономешалки (при необходимости), можно будет сделать из стиральной машины с передаточным числом 1:8. Маховик установить можно вместо руля.
При длительном хранении бочку лучше будет смазать отработкой, чтобы она намного дольше служила.

Мы рассмотрели, как сделать бетономешалку из бочки своими руками при минимальных затратах и получили конструкцию всего лишь за 650 рублей (при условии использования собственной старой бочки). Обычная ручная бетономешалка на 200 л обойдется не менее 6000 рублей – выгода очевидна.

Теперь предлагаем посмотреть, как сделать бетономешалку своими руками из бочки на видео и наш аппарат в работе:

Для чего нужны бетономешалки?

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Алгоритм сборки предусматривает выполнение следующих операций:

Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
Установку емкости на поворотном валу

Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.

Подготовка смесительного резервуара

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

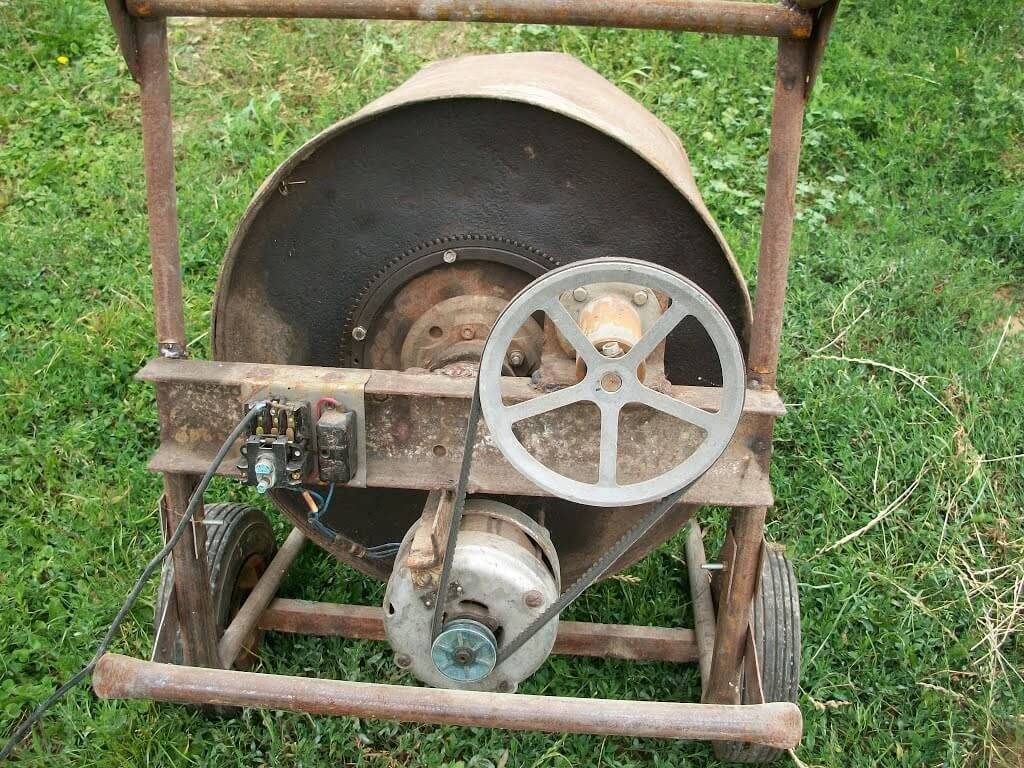

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

Сварите раму с осями для шестеренчатой передачи.
Закрепите колеса.
Установите на осях шестерни привода.
Прикрепите двигатель со шкивом.
Соберите ременную передачу.
Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Комбинированный принцип перемешивания

В этом случае используется принцип перемешивания компонентов бетона при помощи пересыпания в бочке гравитационным способом, но к этому добавляется еще и разбивание комков приваренными к внутренней поверхности бочки крепкими штырями или лопастями. Для приготовления смеси требуется продолжительное время, но способ обладает рядом неоспоримых преимуществ:

используется простота гравитационного метода, конструкция неприхотливая в работе, редко выходит из строя;
вал, служащий для кручения бочки с бетоном не получает всей нагрузки, поэтому уменьшаются требования к мощности двигателя по сравнению с принудительным способом, при этом отмечается меньший износ деталей;
позволяет наладить смешивание крупнофракционных бетонов, при этом щебень не застрянет в промежутках между лопастями.

Перемешивать раствор комбинированно можно ручным способом, если нужно значительное усилие, то присоединяют электрический двигатель.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

Гравитационный способ.
Принудительно-механический.
Принудительно-вибрационный.
Комбинированный гравитационно-механический.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Как сделать бетономешалку из бочки своими руками – этапы работ

Рассматривая варианты изготовления смесителя в домашних условиях, каждый хозяин предполагает вложить минимум денежных средств, а получить максимум эффективности. Заданным критериям отвечает машина бетономешалка с ручным приводом. Производство самодельного агрегата – дело несложное, по силам любому энтузиасту. Помните, если изготавливается бетономешалка своими руками, чертежи необходимо подготовить заранее, что позволит избежать начинающим мастерам ошибок при производстве работ.

Самодельная бетономешалка

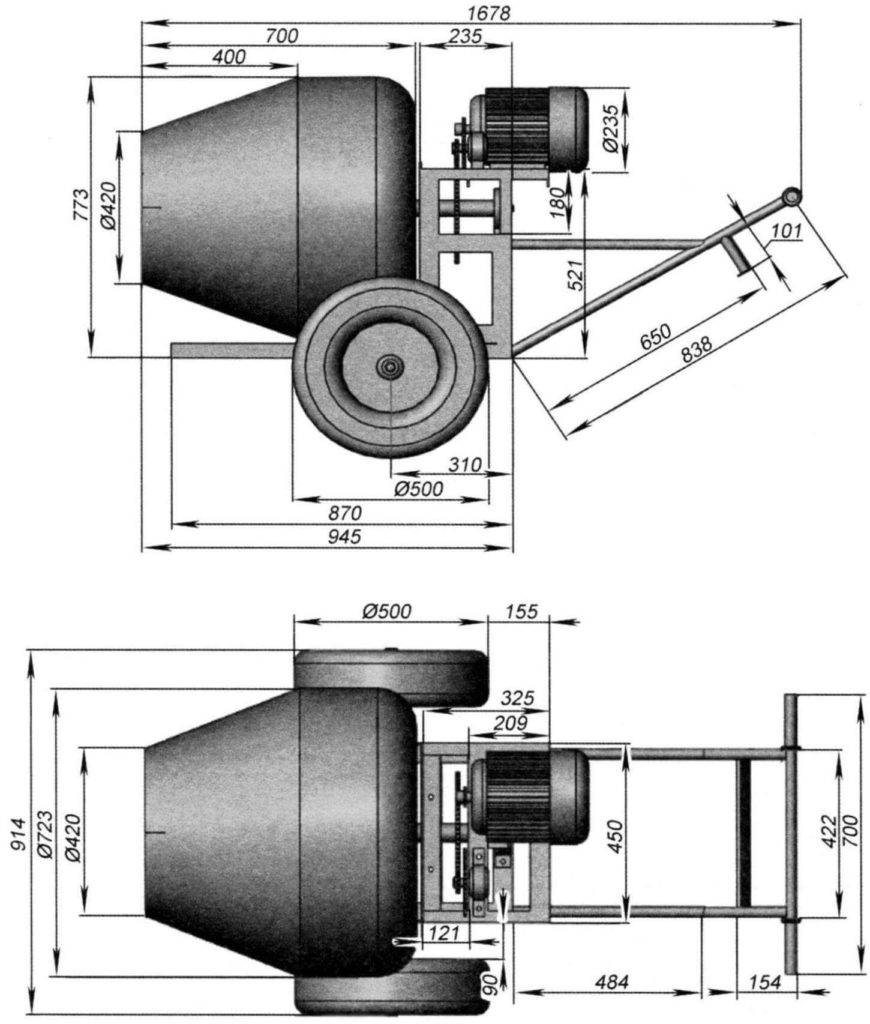

Чертеж бетономешалки

Последовательность операций по производству ручного смесителя следующая:

Просверлите отверстия с обоих торцов бочки для установки вала.
С наружной части крышек установите подшипниковые узлы для монтажа поворотной рукоятки.
На цилиндрической поверхности вырежьте отверстие прямоугольной или квадратной формы. Его величина должна обеспечить беспрепятственное извлечение раствора.
Дверцу уплотните резиновой прокладкой, закрепите её на поверхности цилиндра при помощи откидных петель. Для фиксации дверки используйте шарнирные задвижки.
Сварите опорную раму из металлического уголка или швеллера. Масса бетоносмесителя вместе с раствором довольно значительная, поэтому для каркаса следует выбирать прочный металлопрофиль, способный выдержать увеличивающиеся при вращении динамические нагрузки.
Подготовьте к монтажу вал. Оснастите его лопастями. Подойдут элементы из листовой стали толщиной не менее 4 мм. При использовании материала меньшей толщины произойдет смятие в процессе перемешивания.
Произведите монтаж вала, установите поворотные ручки.
Установите бочку на опорную металлоконструкцию.

Машина бетономешалка с ручным приводом готова к использованию. Для удобного перемещения бетономешалку целесообразно смонтировать на пневмоходе. Вариант конструкции передвижного устройства предусматривает необходимость дополнительной фиксации, поскольку в рабочем состоянии агрегат менее устойчив, чем стационарно собранная конструкция.

Лучше всего для этого подойдут старые советские модели стиральных машин

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими руками

Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:

металл листовой шириной 1,5-2 мм;
аппарат для сварки;
молоток либо киянку;
вальцы.

Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

Центральная круглая секция — 1 шт.
Дно емкости — 1 шт.
Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

для замешивания 1 л раствора расходуется мощность 20 Вт;
качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

глубина − 50 см;
диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

арматуру;
куски швеллера;
уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей и уголка 50 × 50 мм. Параметры:

шаг – 5 см;
диаметр – 12 мм;
длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

экономия денежных средств по сравнению с приобретением готового агрегата;
повышенное качество подготавливаемой цементно-бетонной смеси;
сокращенная продолжительность смешивания ингредиентов бетонного раствора;
удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
возможность изготовления смесительного устройства с ручным приводом;
широкий выбор материалов и емкостей для самостоятельного изготовления.

Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

сложность изготовления в бытовых условиях без профессиональной подготовки;
необходимость подгонки узлов и элементов для обеспечения безотказной работы;
разбрызгивания цементного раствора при повышенной частоте перемешивания.

Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Гравитационный замес раствора

В такой бетономешалке вращается сама емкость, а не лопасти внутри нее. За счет силы тяжести происходит замес цементного раствора. В промышленных масштабах такой метод малоприменим вследствие плохого качества получаемой строительной смеси. Но в домашних условиях вполне легко применим.

Конструктивно его схема даже проще, чем бетоносмесителя принудительного типа. Для вращения можно использовать маховик, закрепленный по оси или диагонали металлической или пластиковой бочки, или электродвигатель.

Для помещения раствора подойдет любая емкость. Главное – чтобы она имела крышку-люк, надежно запиралась.

Лестница своими руками — советы по выбору типа, идеи оформления и рекомендации по обустройству лестницы (95 фото)
Сарай своими руками — пошаговое описание постройки простых конструкций и каркасных хозяйственных строений (видео и 90 фото)
Утепление дома своими руками — способы наружного и внутреннего утепления и рекомендации по выбору материала (90 фото)

При таком методе замеса несложно добиться смеси необходимого качества по жесткости и вязкости.

Как сделать высококачественный раствор?

В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.

Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.

Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.

Как сделать бетономешалку: ручную и электрическую, простую и сложную
