Беспроводная зарядка: идеология и расчет безопасности, схемотехника, изготовление своими руками

Как выбрать безвредную зарядку

Эйнштейн сказал однажды: «Если ученый не способен объяснить пятилетнему ребенку, чем он занимается, то он или безумец, или шарлатан». Сила Ци силой Ци, но все действительные наши достижения основаны на объективном, не зависящем от субъекта, знании. Допустим, привезли мы к себе домой амазонского дикаря, есть там еще такие. Подвели его к телевизору и сказали: «Если ты вот эту штуку, вилку, воткнешь сюда, в розетку, и нажмешь вот тут, то вот здесь появится картинка, а отсюда пойдет звук». Если дикарь сделает все как сказано, телевизор включится, картинка появится, звук пойдет, хотя дикарь об электричестве и электронике понятия не имеет, а грозу считает расстройством пищеварения у своих богов. Так и полный, как говорится, чайник, может выбрать для своего гаджета беспроводную зарядку, которой можно пользоваться без опасений:

1. Убеждаемся, что на аппарате есть значок соответствия стандарту WPC (см. ниже);
2. Просим показать зарядку: там, кроме индикатора включения Power или I/O, должен быть индикатор заряда Charge или обозначенный таким же, как на гаджете, значком;
3. просим включить. Power должен светиться, а Charge нет;
4. Кладем на зарядку гаджет – Charge должен засветиться, а дисплей гаджета показать заряд;
5. Приподнимаем гаджет не более чем на 3 см над площадкой зарядки – Charge должен погаснуть, а дисплей показать прекращение заряда.

Такой беспроводной зарядкой можно безопасно пользоваться в быту, если она расположена не ближе 1,5-2 м от мест длительного пребывания людей (кровать, рабочий стол, любимый диван перед телевизором). В детской держать включенную беспроводную зарядку нельзя, в т.ч. и описанную далее, которая может стоять постоянно включенной на тумбочке у взрослой кровати.

FAQ

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Шаг 6: Прокладываем фольгу (или проводку)

Показать еще 6 изображений

Вы можете увидеть на фотографиях, что моя система состоит из 3 отдельных частей, которые соединяются контактами. Я сделал это, потому что, как я упоминал ранее, я хотел, чтобы все отдельные части оставались отдельными.

На самом устройстве — провод соединяет + на USB (через керамический конденсатор, который вы можете видеть на фотографии) и медную фольгу, которая служит контактом для следующей части.

На заднем корпусе — однослойная медная фольга, идущая от верхней части динамика (то есть контакт, который соединяет первую часть) с верхним правым углом батарейного отсека — это единственная часть, видимая снаружи устройства, и это будет контакт для следующей части.

На задней крышке — пара кусков медной фольги, идущих от проводов зарядной катушки к их соответствующим контактным пинам (часть фольги, торчащая из батарейного и заземленная пластина, которая удерживает SIM-карту на месте — это наша земля)

На самом деле неважно, как вы это делаете, просто убедитесь, что устройство правильно закрывается и что вы не замыкаете никакие элементы

Какие устройства поддерживают беспроводную зарядку Qi

Узнать об этом можно в поиске на сайте WPC . При этом стоит помнить, что для осуществления беспроводной зарядки вам потребуется две вещи: приемник и передатчик энергии. Одни телефоны (и носимые устройства) уже имеют встроенные зарядные модули, они же приемники; к ним остается только подобрать беспроводную панель, она же передатчик. Другие телефоны – все айфоны, к примеру, – эту технологию пока не поддерживают. К ним, помимо панели, придется купить еще и специальный чехол или насадку с зарядным модулем, который подключается к смартфону через привычный разъем для зарядки.

iQi Wireless Charging Receiver

Напоследок пример того, как обстоят дела с беспроводной зарядкой телефонов Apple. Поскольку айфоны технологию пока не поддерживают, на помощь приходят костыли в виде чехлов, насадок и прочих аксессуаров. Например, чехлы Duracell за 120 долларов, которые сама Apple рекомендует в своем магазине . Но самое удивительное приспособление того же назначения – карта-приемник iQi, которую подключают через разъем Lightning и прячут под обычным чехлом телефона. Проект, успешно собравший средства на краудфандинговой платформе Indiegogo , сейчас можно найти на «Амазоне» (хотя все же лучше, наверное, попробовать дождаться седьмого или восьмого айфона: у того или другого, по слухам, будет свой встроенный приемник для беспроводной зарядки).

Технология беспроводной зарядки появилась несколько лет назад, но до настоящего момента она не находила широкого применения на рынке смартфонов. Lumia 920 и 820 стали первыми смартфонами Nokia, в которых реализована возможность беспроводной зарядки.

Всё, что вам нужно сделать, — положить свой телефон на платформу DT-900, подставку DT-910, подушку Fatboy или динамик JBL PowerUp — и телефон немедленно начнет заряжаться.

Как осуществляется беспроводная зарядка?

Беспроводная подзарядка — это метод передачи электрической энергии через воздух на заряжаемое устройство. Устройство будет заряжаться без непосредственного подключения его к сети. Процесс зарядки потребовал сложного технического решения. На схеме ниже показан основной принцип индуктивной передачи электричества.

Катушка передатчика L1 располагается снизу, а катушка приёмника L2 сверху. L1 находится в зарядном устройстве, L2 — в смартфоне. Переменный ток в катушки L1 образует магнитное поле, которое вызывает появление напряжения в катушке L2. Это напряжение используется для зарядки аккумулятора устройства.

В устройствах с беспроводной зарядкой Nokia применяется технология стандарта Qi (читается ), разработанная и используемая более чем в сотне компаний по всему миру. Это всемирно признанный стандарт, поэтому ваше устройство можно будет подзаряжаться с ним в любой точке земного шара.

Nokia уже заключила соглашения с Coffee Bean, Tea Leaf и Virgin Atlantic — эти компании будут предоставлять своим клиентам возможность заряжать смартфоны Lumia 920 и 820 с помощью беспроводных устройств.

Каждое зарядное устройство Nokia имеет свои особенности.

DT-900 — стандартная, но привлекательная платформа. Во время подзарядки на подставке DT-910 телефон можно использоваться для видеозвонков или работы с приложениями. Подушка Fatboy подойдет тем, кто любит необычные вещи. Динамики JBL PowerUp будут воспроизводить музыку, пока заряжается телефон.

Nokia постаралась сделать процесс беспроводной зарядки удобнее, чем у конкурентов. Активная площадь зарядного устройства увеличена до 80 %, чтобы пользователь просто смог положить телефон на платформу, не тратя лишнее время на его правильное размещение.

Все эти зарядные устройства вы сможете приобрести в магазинах, которые будут торговать смартфонами Lumia 920 и 820.

В данной статье мы расскажем о том, что такое беспроводная зарядка, каковы преимущества и недостатки беспроводной зарядки и как ею пользоваться.

Каково было наше счастье, если бы телефон не нужно было заряжать и подключать к нему кабели, а зарядка происходила по волнам беспроводной связи Wi-Fi. К сожалению, даже на сегодняшний день с учетом таких продвинутых технологий, ни один производитель не может вам обещать такой способ зарядки. Но не все так плачевно, так как все же работающая альтернатива есть, или как-бы сказать что-то похожее на беспроводную зарядку, этим и называется технология по стандарту Qi.

Стоит заметить
, что данная технология уже давно принята на вооружение, и сегодня практически каждый второй производитель смартфонов, как бюджет-класса, так и премиум-класса, выпускает свою продукцию с поддержкой как раз-таки того самого стандарта Qi.

Итак, давайте разберемся с вопросом «Стоит ли пользоваться беспроводной зарядкой?»
, и вообще «Что такое беспроводная зарядка?».

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

• изготовление передатчика;
• изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

• Оправа на 5 см (максимум 7 см).
• Медная проволока диаметром 1 мм (25 витков).
• Транзистор – полевой IRF Z44.
• Конденсатор – 10n.
• Резистор – 10 Ом.
• Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

• Диод VD1 M4.
• Конденсатор – 10n (нФ).
• Конденсатор 100n.
• Конденсатор 10u (10мФ).
• Стабилизатор напряжения 7805 (на 5В).
• Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см

Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс). Далее наматываете провод по спирали 25 витков

Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию

Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Стандарт Qi

Беспроводная передача энергии была интересна многим сферам человеческой жизни, но долгое время не выходила за стены лабораторий. Уже в нынешнем столетии компании, которые занимаются разработкой потребительской электроники (планшеты, смартфоны), стали проявлять инициативы по созданию беспроводных зарядок. Огромный вклад внес Консорциум беспроводной электромагнитной энергии (Wireless Power Consortium), разработавший стандарт Qi («Ци») для малых токов.

Спецификация стандарта была бесплатна и доступна, поэтому очень скоро стала применяться в портативной технике. Спустя три года Qi обзавелся спецификацией для средних токов. Есть и другие стандарты, но они сложнее Qi, да и менее распространены. Совсем недавно, в 2015 году, ученые Вашингтонского университета выяснили, что энергия может передаваться посредством сетей Wi—Fi. Ждем, когда смартфон будет заряжаться, подключившись к роутеру.

Инструкция по изготовлению

Инструкция, показывающая, как сделать своими руками беспроводную зарядку для телефона, несложная. Но следует учесть, что устройство предназначено только для одного аппарата, оно не настраивается и может оказать влияние на работоспособность мобильника. Если инструкция покажется трудновыполнимой или характеристики прибора не смогут удовлетворить потребности, тогда лучше купить его в магазине или продолжить пользоваться проводной зарядкой.

Составные части зарядки WPC

Чтобы сделать своими руками беспроводную зарядку для мобильного телефона, потребуются:

• прочные ножницы либо кусачки;
• паяльник;
• быстросохнущий клей;
• оправа для проволоки диаметром 50–70 мм;
• резисторы на 1 кОм и 10 Ом;
• два конденсатора — 10 n;
• конденсатор на 100n и 10 µ — по 1 шт.;
• стабилизатор 7805 (на 5 В);
• диод VD1–M4;
• медный обмоточный провод ПЭВ сечением 1 мм, 0,5–0,4 мм;
• блок питания от обыкновенной проводной зарядки.

Делаем передатчик

Сборка передатчика выполняется в такой последовательности:

Один конец 1-миллиметровой медной проволочки длиной 1–1,5 см оставляется свободным. Другой — плотно наматывается на оправу кольцом к кольцу до образования плоской катушки в 25 витков. Периодически витки проклеиваются быстросохнущим клеем или иным закрепляющим изолирующим материалом

Марка клея и его качество на силу электромагнитного поля не влияют, важно, чтобы он как можно быстрее высыхал

Катушка медной проволоки

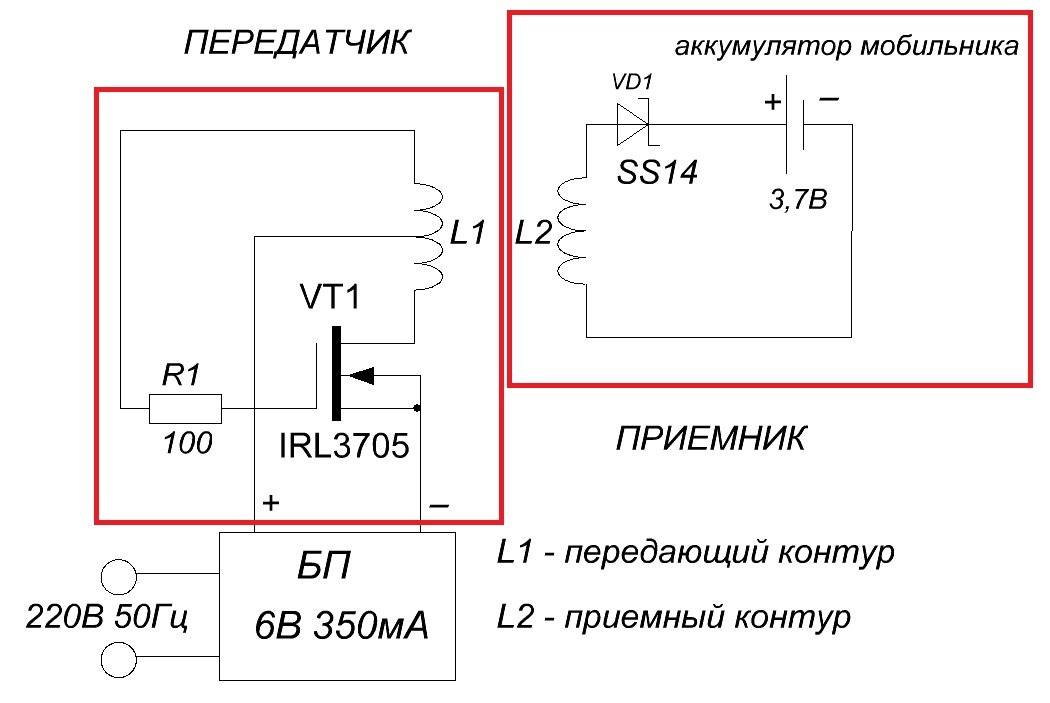

1. Пока высыхает катушка, можно собрать зарядную станцию по схеме, приведённой ниже.

Схема зарядной станции

1. Далее катушка припаивается. В качестве «+» используется находящийся внутри свободный отрезок, в качестве «-» — оставшийся снаружи.

Свернутая в кольцо проволока помещается в любой имеющийся держатель или в специально для неё придуманную ёмкость — на качество работы устройства это не повлияет

Важно, чтобы катушка располагалась на как можно меньшем удалении от передатчика — это требование стоит учитывать при разработке такого футляра

Важно: В качестве блока питания не следует использовать дешёвое зарядное устройство — оно быстро выходит из строя, и часть схемы придётся перепаивать. Стоит предпочесть более дорогой вариант, в идеале — с установленной защитой от перепадов напряжения и прочими полезными функциями

Делаем приёмник

Приёмник wpc собирается в таком порядке:

1. Тем же способом, который используется при сборке передатчика, медная проволока толщиной 0,35–0,4 мм наматывается на оправник. Количество витков — 30, они должны как можно плотнее прилегать друг к другу. Если проволока катушки не изолирована, то на неё необходимо нанести защитный лак и дождаться полного высыхания.
2. Само устройство собирается из заранее подготовленных деталей, ориентируясь на приведённую ниже схему. Применение SMD позволяет минимизировать пространство, отводимое под катушку, следовательно, конструкция корпуса телефона остаётся без изменений.

Схема приемника

1. Катушка подключается, все детали приёмника компонуются таким образом, чтобы ни один из них не выступал наружу. Их также рекомендуется покрыть лаком или иным защитным материалом.
2. На заключительном этапе сделанная самостоятельно беспроводная зарядка подключается к сети, работа её проверяется на самом мобильном телефоне. Для подключения устройства можно воспользоваться стандартным 5-вольтным адаптером, подключаемым к контуру.

Сборка и проверка

Перед включением самодельной беспроводной зарядки необходимо выбрать, куда будут подключены выходы приёмника. Существует два варианта:

• к разъёму micro-USB — тогда телефон можно зарядить как от сети, так и от собранной катушки;
• непосредственно к аккумуляторной батарее — вариант удобен возможностью зарядки даже при выходе из строя стандартного разъёма micro-USB, а также если пользователь решит закрыть его от внешней среды.

В первом случае необходимо правильно подключить разъёмы — левый от основания трапеции, как правило «+», правый — «-». Во втором следует заранее продумать расположение аккумулятора вместе с «довесками» в корпусе и соединить контакты. Сборка закончена.

Распиновка разъёма микро-USB

Приёмник устанавливается внутри корпуса, закрывается крышкой. Передатчик подключается к сети через адаптер 5 В согласно схеме, к нему подносится телефон на расстояние не более 50 мм. Если индикатор зарядки заработал, значит, устройство собрано правильно. Если нет — при сборке допущена ошибка. Необходимо найти слабые места, убедиться в наличии тока и, если перепаять контакты.

Чтобы собранная своими руками беспроводная зарядка для телефона не создавала помех для других электроприборов, её нужно устанавливать на удалении 20–25 см.

Что представляет собой технология передачи электричества по воздуху?

На данный момент существует довольно большое количество различных , которые позволяют передавать электричество по воздуху. Для выполнения этой операции может использоваться лазер, звуковая волна, а также многие другие физические явления. Несмотря на такое большое разнообразие способов передачи электричества через воздух, пока существует только одна технология, которая используется в коммерческих целях. Эта технология основывается на исследованиях Теслы и Фарадея, которые работали в направлении передачи электричества по воздуху посредством электромагнитной индукции.

Именно благодаря усовершенствованию их разработок и идей сегодня может работать беспроводная зарядка для телефона и многие другие приспособления, которые используют в своей работе электричество, передаваемое по воздуху.

Как и в любой другой сфере, в передаче по воздуху существуют свои стандарты. Самым распространённым стандартом этой технологии является стандарт, который уже в течение 7 лет разрабатывается компанией Wireless Power Consortium. Сам стандарт принято называть китайским словом “Qi”, если же попытаться произнести его на английском языке, это будет звучать примерно как “chee”, что касается русского языка, то наиболее правильным вариантом произношения будет “Ци”.

Данный стандарт хорош тем, что его поддержка осуществляется практически всеми современными производителями смартфонов, за исключением редких случаев. Уже сейчас многие аэропорты, рестораны, вокзалы и другие подобные заведения оборудованы специальными зарядными станциями, которые позволяют каждому желающему зарядить свой смартфон. Это больше касается развитых стран, однако, как известно, современные технологии стремительно покоряют весь мир, и поэтому уже скоро такие зарядные станции можно будет встретить даже в самых отдалённых уголках планеты.

Новая мебель от ИКЕА является ярким примером того, как активно внедряется эта технология. Мебель содержит в себе специальные панели, позволяющие очень быстро заряжать посредством технологии передачи электричества по воздуху. Приобретение такой мебели может значительно облегчить зарядку телефона для каждого человека. Беспроводная зарядка qi активно шагает по миру, от неё даже не смогла отказаться Apple, которая, как известно, всегда предпочитает находиться в стороне и предлагать своим клиентам только уникальный и ни на что непохожий продукт.

Как работает беспроводная зарядка? Наверняка этот вопрос интересует многих людей, следует заметить, принцип её работы на первый взгляд довольно прост и понятен. Зарядка по стандарту WPC подразумевает наличие как в самом смартфоне, так и в зарядной станции, специальных индукционных катушек. У каждой из этих катушек есть своя роль: одна из них должна выступать в качестве приёмника, другая же используется в качестве передатчика беспроводного электричества. В том случае, если зарядную станцию подключить к сети, в ней возникнет определённое напряжение, а в радиусе действия катушки, которая занимается передачей электричества, появится магнитное поле. В случае попадания смартфона в образовавшееся таким образом магнитное поле, он получает из него необходимую ему энергию посредством преобразования электромагнитных волн в его катушке-приёмнике в электричество.

Благодаря беспроводной зарядке, нет надобности присоединять специальный кабель к смартфону

Стандарт WPC допускает расстояние между беспроводным зарядным устройством и самим смартофоном не более 3-5 см. Таким образом, можно сказать, следует класть телефон на зарядное устройство, в этом случае КПД такой зарядки будет составлять 75-80%, что немного меньше, чем КПД проводной зарядки. Поэтому, если вам необходима, например, хорошая беспроводная зарядка для айфона, будьте готовы к тому, что вам всегда придётся класть смартфон в специальное место, где он сможет довольно быстро подзарядиться.

Делаем кабель для зарядки

После изготовления самой зарядки вопрос «Как сделать зарядку для телефона?» не снимается, поскольку нужно еще изготовить кабель.

Отрезаем маленький разъем USB-кабеля, длина кабеля при этом должна составлять полметра.

Аналогично разделываем провода. + и — уже выявлен, можно не повторять. Остальные провода откусываем, после чего помещаем в термокембрик, зачищаем, залуживаем.

Аккумуляторы могут заряжаться в разных предназначенных для них. В большинстве случаев можно использовать и зарядники от мобильников.

Можно не усложнять себе жизнь, а заряжать аккумуляторы в соответствующих зарядных устройствах.

Как сделать беспроводную зарядку своими руками?

Ниже будет приведена инструкция по изготовлению в домашних условиях самого простого беспроводного зарядного устройства. Оно будет рассчитано на работу только с одним аппаратом, практически не подлежит настройке и представляет определённую опасность для работоспособности мобильного аппарата. Если описанный процесс не удовлетворит обладателя телефона или покажется ему чрезмерно сложным, самым разумным решением будет приобрести заводскую модель — или продолжать пользоваться «проводами».

Для сборки беспроводного зарядника своими руками понадобятся:

• паяльник;
• кусачки для проволоки (можно обойтись ножницами);
• мгновенный или суперклей;
• оправа для проволоки диаметром 50–70 миллиметров;
• резисторы: 10 Ом и 1К — по одной штуке;
• конденсаторы: 10n (две штуки), 100n и 10µ — по одной штуке;
• транзистор IRF-Z44 или аналогичный полевой;
• диод VD1-M4;
• стабилизатор 7805 (5 вольт);
• медная проволока (провод) сечением 1 миллиметр;
• медная проволока (провод) сечением 0,35–0,4 миллиметра;
• блок питания от стандартного зарядного устройства.

Прежде чем приступать к работе, следует внимательно ознакомиться с пошаговыми инструкциями для каждого технологического блока.

Изготовление передатчика

Чтобы сделать передающее устройство, нужно:

Взять ранее подготовленную оправу, оставить свободный конец 1-миллиметровой проволоки длиной 10–15 миллиметров, а остальную намотать кольцом к кольцу, пока не наберётся 25 витков, время от времени проклеивая суперклеем или другим доступным изолирующим и скрепляющим материалом. Чем быстрее он будет высыхать, тем лучше; особого влияния на силу магнитного поля качество клея не оказывает.

Пока катушка сохнет, собрать подводящую часть по представленной ниже схеме. Отказываться ради упрощения от сопротивлений не стоит: невозможно предсказать, сколько прослужит такое «неполноценное» устройство и насколько оно будет безопасно для техники.

Припаять катушку, используя в качестве «плюса» внутренний свободный отрезок, а «минуса» — оставшийся снаружи.

Свёрнутую кольцами проволоку можно поместить в любой футляр или изготовить для неё красивую ёмкость — на качестве работы это никак не отразится. Главное, чтобы катушка-приёмник находилась как можно ближе к передатчику — это требование непременно должно отражаться в конструкции держателя.

Изготовление приёмника

Порядок изготовления приёмника:

• Уже известным образом намотать, как можно компактнее, 30 витков 0,35–0,4-миллиметровой проволоки, не забывая время от времени скреплять «кольца» клеем. Если в качестве материала для катушки используется неизолированная проволока, её следует покрыть защитным лаком и оставить сохнуть.
• Собрать устройство из микродеталей, ориентируясь на схему. Преимущество использования SMD — возможность минимизировать занимаемое внутренней катушкой место, а значит — не менять конструкцию защитного кожуха телефона.

• Подсоединить катушку и скомпоновать детали приёмника, чтобы ни одна из них не «высовывалась» в сторону. При необходимости их также можно покрыть защитным материалом.
• Теперь остаётся последний этап — подключение установки беспроводной зарядки к сети и проверка на мобильном аппарате.

Подключение элементов

Прежде чем включать катушку-передатчик, нужно определить, куда будут подсоединены выходы приёмника. Варианта два:

• непосредственно к аккумулятору — особенно удобно, если перестал функционировать стандартный microUSB-разъём или пользователь планирует «закрыть» его от внешней среды;
• к соответствующему разъёму — тогда заряжать устройство можно будет как от собранной катушки, так и стандартным способом от сети.

В первом случае достаточно продумать, как будет батарея с «довесками» располагаться внутри корпуса, и подсоединить контакты

Во втором владелец устройства должен обратить внимание на два крайних разъёма — обычно левый из них, смотря от основания «трапеции», «плюсовой», а правый — «минусовой»

Устройство готово к работе. Теперь нужно «упаковать» приёмник в корпус, закрыть его крышкой, подключить передатчик к сети и поднести телефон ближе чем на пять сантиметров к катушке-передатчику — если сработал индикатор зарядки, схемотехник-любитель всё сделал правильно. Если нет — следует поискать слабые места сборки, проверить наличие тока и при необходимости перепаять контакты.

Это интересно: Напряжение на корпусе дросселя к лампе ДНаТ: что делать

Шаг 8: План Б — использование обычного кейса

План А, к сожалению, развеялся как дым (я хотел использовать алюминиевый бампер в качестве защиты для своего телефона, но для этого нужно использовать оригинальную крышку).

В плане Б используется пластиковый корпус без крышки аккумулятора. Это не идеальный вариант (особенно такая крышка, которую я использовал), но он работает.

Если бы я мог найти расширенную заднюю крышку для Galaxy S II (без батареи) в продаже, мы бы вернулись к плану А. Хорошо, что при реализация плана A я сделал большую часть работы для плана Б, потому что все удерживается на ленте и я могу просто снять ее и переместить в другой корпус.

Остается только убедиться, что есть контакт. У кейса больше места между ним и телефоном (когда задняя крышка снята), это означает, что между точками контакта больше места.

Я решил эту проблему так: сложил медную фольгу и припаял ее к точке контакта, чтобы заполнить пробел. Этого оказалось недостаточно, поэтому я просто заполнил оставшийся промежуток припоем. (см. фото)

Паранойя

Вызы­ва­ют ли бес­про­вод­ные катуш­ки рак, импо­тен­цию, сла­бо­умие? Не более, чем любая про­вод­ка в вашем доме. Бес­про­вод­ная заряд­ка — это про­сто два мот­ка про­во­ло­ки под напряжением.

Мож­но ли через бес­про­вод­ную заряд­ку счи­тать дан­ные теле­фо­на? Нет, но мож­но — через бес­про­вод­ную тех­но­ло­гию NFC, если ваш теле­фон готов эти­ми дан­ны­ми поделиться.

Мож­но ли с помо­щью бес­про­вод­ной заряд­ки раз­маг­ни­тить бан­ков­скую кар­ту? Если кар­та с маг­нит­ной поло­сой и вы поло­жи­те ее меж­ду заряд­ной стан­ци­ей и теле­фо­ном надол­го, то маг­нит­ная поло­са может повре­дить­ся. Кар­та с чипом — нет.

Мож­но ли при­го­то­вить или разо­греть на бес­про­вод­ной заряд­ке еду? Мож­но, если ваша еда — свёр­ну­тая в спи­раль мед­ная про­во­ло­ка, а у заряд­ной стан­ции будет мощ­ность в 100—200 раз выше, чем у совре­мен­ных. Про­во­ло­ка нагре­ет­ся, её мож­но будет съесть. (Это шут­ка, не ешь­те мед­ную проволоку).

С повышением количества мобильных устройств на руках жителей планеты, как никогда встает вопрос обеспечения приборов питанием. Конечно, самый простой способ – зарядка аккумуляторных батарей, с последующим использованием накопленного тока. Вот только, бесконечное подключение или отсоединение зарядного кабеля к устройству приводит со временем к разбалтыванию и выходу разъемов из строя. Вариантом решения служит беспроводная зарядка, сделанная своими руками или приобретенная в магазине.

Немного теории

Думаю, объяснять, что такое беспроводная зарядка для телефона, нет смысла. Ведь это очевидно – это самое обычное зарядное устройство, которое работает без проводов. А вот вопрос, как оно работает, будет очень даже любопытным. Поэтому стоит немного окунуться в теорию и начальный курс физики. В основе технологии лежит использование индукционных катушек. Они могут работать как передатчик, так и в качестве приемника индуктивной энергии. То есть, если говорить простыми словами, одна катушка подключена к сети электропитания. Она возбуждается и создает около себя магнитное поле. Вторая катушка, попадая в радиус действия этого магнитного поля, также начинает возбуждаться и генерировать электрический заряд.

Все довольно просто и понятно. Из вышесказанного становится понятно, что беспроводное зарядное устройство не позволяет вам разгуливать с телефоном в руках в момент зарядки. То есть ограничения, которые есть в проводных ЗУ, действуют и на беспроводные ЗУ.

Более того, провод может иметь довольно большую длину (до 5 метров) и в этом радиусе вы можете спокойно перемещаться. А вот магнитное поле, образуемое индуктивной катушкой, как правило, не превышает 5 см. Поэтому единственное преимущество такого устройства заключается в том, что вы не будете разбивать сам разъем microUSB.

И здесь довольно спорный вопрос, стоит ли затея того. В принципе, заменить разъем microUSB в телефоне довольно легко и дешево. И если он качественный, то прослужит он довольно долго.

Поэтому покупка или изготовление беспроводного ЗУ лишь с целью экономии не будет рентабельной. Другой вопрос, если все зависит от эстетики или нежелания постоянно иметь дело с проводами: тогда приступаем к действиям. По сути, беспроводная зарядка для Андроида – это просто удобная подставка для телефона, которая имеет привлекательный вид и при этом заряжает батарею.

Узел включения и идентификации зарядного устройства

Чтобы телефон или плеер начал заряжаться от разъёма USB, ему нужно дать понять, что это разъём USB, а не какой-то суррогат. Для этого можно подать на контакт «-D» положительный потенциал. Во всяком случае, для Blackberry и iPod-а этого достаточно. Но, моё фирменное зарядное устройство подаёт положительный потенциал ещё и на контакт «+D», поэтому я поступил точно так же.

Другое назначение этого узла – управление включением и выключением преобразователя 12,6 → 5 Вольт при подключении нагрузки. Эту функцию выполняют транзисторы VT2 и VT3.

В конструкции портативного ЗУ предусмотрен и механический выключатель питания, но его назначение скорее соответствует «выключателю массы» АКБ в автомобиле.
