Обвязка твердотопливного и газового котла

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления. По своей конструкции теплоаккумулятор является термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

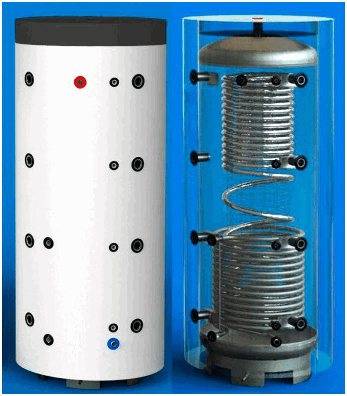

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

• накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
• экономия топлива;
• экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
• техническая возможность объединить в одну систему разные источники тепла;
• увеличение КПД твердотопливного агрегата до высоких значений;
• предохранительная функция, защита оборудования от перегрева;
• возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

Схема подключения газового и твердотопливного котла

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к теплоаккумулятору совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Типовой монтаж системы

Управление процессом горения в обогревателях, работающих на дровах, составляет некоторую сложность, что приводит к большой инерционности работы системы отопления. Это доставляет некоторое неудобство во время эксплуатации. Кроме того, нарушается безопасность обслуживания.

Стандартная обвязка котла на твердом топливе делает его производительность зависимой от температуры теплоносителя. Чтобы работа отопления была более эффективной, температура циркулирующей жидкости должна находиться в диапазоне 60-65°C.

Как сделать обвязку твердотопливного котла:

В этом случае и воздух в помещении чересчур нагреется, что создаст некоторый дискомфорт. Кроме того, на эффективность работы обогревателя влияют дополнительные факторы:

• тип отопительной системы;
• количество контуров;
• численность потребителей тепловой энергии и т.д.

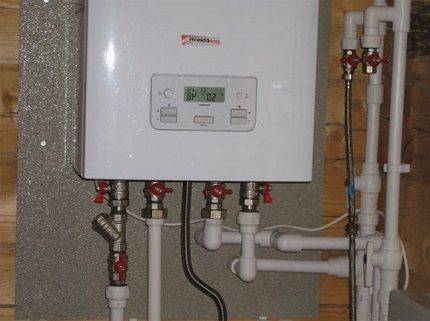

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Монтаж и подключение дизельного котла: дымоход

Система отвода газов бойлера на жидком топливе устанавливается строго вертикально. Наличие уступов и уменьшение сечения элементов не допускается. Дымоход должен отвечать таким требованиям:

толщина использованной для его изготовления стали — не менее 1 мм;
диаметр трубы должен быть равен сечению соответствующего патрубка котла;
обязательно наличие очистительных каналов.

При выполнении монтажа следует следить за тем, чтобы все элементы входили друг в друга максимально плотно. В местах прилегания к конструкциям зданий используются прокладки из негорючих материалов. Собирается дымоход при выполнении такой процедуры, как установка дизельного котла отопления, «по конденсату».

Готовая обвязка котла отопления – что это такое и зачем это нужно

Краткое описание готовых модульных обвязок

Многие считают, что приобретя твердотопливный котел, они уже почти сделали систему отопления в доме. Однако, в течение отопительного сезона выясняется, котлы неспособны эффективно работать без дополнительного оборудования. Любой котел рассчитан на работу при определенном уровне потребления тепла, скорости протока теплоностеля и его температуры. Например, обратка с температурой меньше 40-50 градусов приведет к печальным для котла последствиям, сократив его срок службы в несколько раз. А владелец будет еженедельно награжден килограммами копоти и кислотного дегтя в на теплообменнике и в дымоходе.

Однако, все эти проблемы общеизвестны и решаются примерно одинаково. Отличается лишь качество и стоимость решения, а также его состав – для удешевления можно отказаться от некоторых полезных систем. А это значит, что совсем необязательно подходить к вопросу каждый раз с нуля, и мы разработали готовую модульную обвязку для твердотопливных котлов. Эта обвязка решает все стандартные проблемы твердотопов, а модульная система позволяет убрать ненужные элементы, сократив тем самым стоимость готового изделия.

Итак, чем же поможет котлу готовая обвязка?

• Уменьшение затрат площади теплогенераторной, объема помещения и материалов
• Поддержка температуры обратной воды в котле с помощью специального клапана зашитит от конденсата в камере сгорания и образования дегтя или сажи в дымоходе
• Температура обратной воды регулируется быстродействующими автоматическими клапанами на 55 или 61 градус (зависит от котла) или настравиваемым клапаном с температурой 40-70 градусов
• Уменьшние нагара в дымоходе существенно увеличит интервал обслуживания дымохода
• Возможность подключить теплоаккумулятор для сохранения выделенного тепла при излишней мощности котла (например, весной-осенью)
• Гравитационная циркуляция тплоносителя позволит работать при отключении электричества, не даст закипеть котлу
• Фильтры защитят узлы от грязи, а сбросной клапан позволит слить систему при ремонте и обслуживании

Как выбрать?

Мы постарались создать свои рекомендации для различных марок котлов. Однако, их очень много и мы рекомендум подбирать обвязочную систему, руководствуясь паспортом вашего котла. Специалисты нашего сервисного центра охотно помогут вам в этом.

СРАВНЕНИЕ ТИПОВЫХ ОБВЯЗОК	ОТК4070	ОТК4070К	ОТК4070КБ	ОТК55	ОТК55К	ОТК55КБ	ОТК61	ОТК61К	ОТК61КБ
Мощность котла	20-60	20-60	20-60	40-140	40-140	40-140	40-140	40-140	40-140
Тип котла	все	все	все	пеллетный	пеллетный	пеллетный	все	все	все
Температура обратки, ºC	40-70	40-70	40-70	55	55	55	61	61	61
Настройка температуры
Принудитльная циркуляция
Гравитационная циркуляция
Регулировка расхода воды в котле
ПАСПОРТ ОБВЯЗКИ	PDF	PDF	PDF	PDF	PDF	PDF	PDF	PDF	PDF

Все эти модели имеют варианты DN25 и DN32 для систем различной мощности. Обвязки комплектуются надежными и бесшумными насосами Wilo (входит в стоимость). Кроме того, система может комлектоваться экономичными насосами Grundfos Alfa с регулированием расхода.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Виды твердотопливных котлов

Твердотопливные котлы изготавливаются только с напольным вариантом установки, они могут быть предназначены, как для сжигания только одного вида топлива, как классические агрегаты, так и для разных видов топлива, как пиролизные и пеллетные.

Устройства чаще выпускаются одноконтурными, но в большинстве вариантов имеют возможность включения внешнего бойлера косвенного нагрева ГВС. Кроме того современные котлы, работающие на твердом топливе оборудуются электрическими ТЭНами для поддержания температуры внутреннего контура отопления в ночное время или при отсутствии жильцов дома.

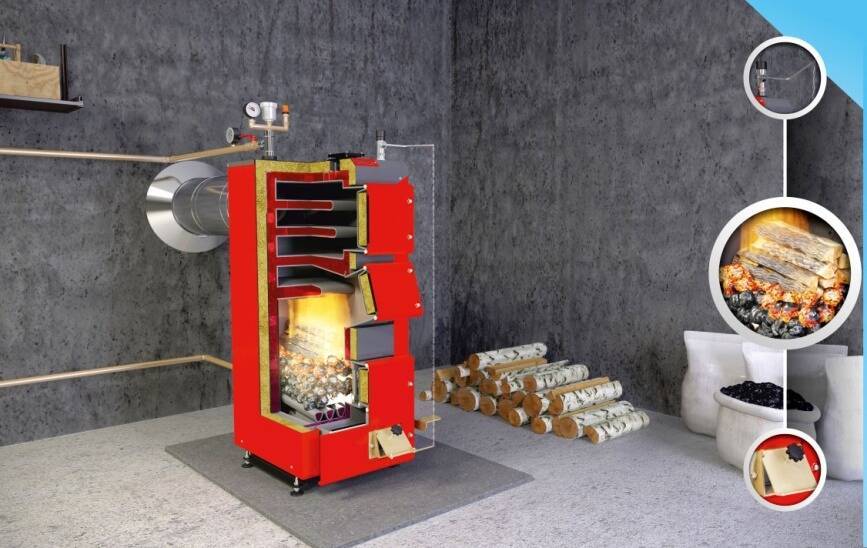

Классические

Этим модификациям агрегатам уже больше двухсот лет и они имеют традиционную конструкцию. Комплектуются топочной и зольной камерами, ёмкостным теплообменником в виде водяной рубашки и дымовентиляционной системой.

Работают такие агрегаты на любом твердом топливе. Они мало эффективны, поскольку не имеют развитых поверхностей нагрева. Это приводит к тому, что в них большие потери тепла с уходящими газами, порядка до 20 %.

Кроме того они не имеют автоматической подачи топлива, засыпка топлива происходит каждые 2-3 часа в ручную. Агрегаты работают с естественным отводом топочных газов в атмосферу, управление процессом горения выполняется в ручном режиме, через регулировочную заслонку для подачи воздуха.

Контур отопления подключается к внутридомовой системе теплоснабжения, работающей по принципу естественной циркуляции. Обычно мощность таких агрегатов не высокая, они способны обогреть дома с площадью не выше 150 м2.

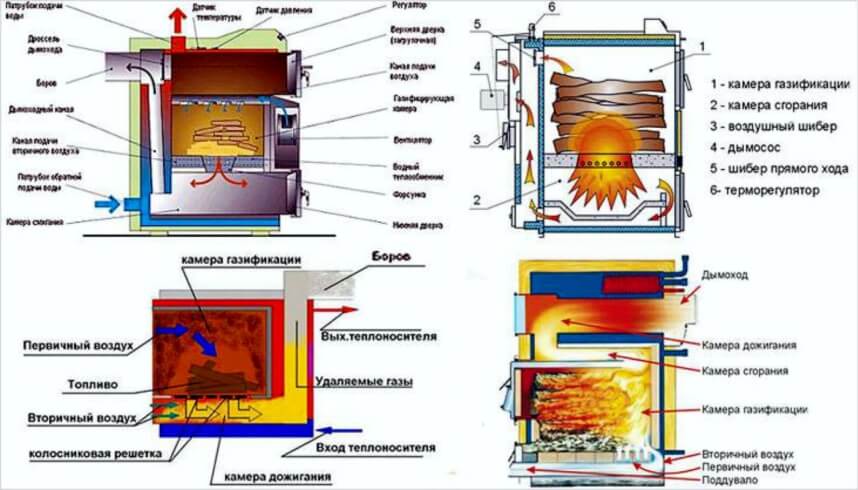

Пиролизные

Нормальное функционирование агрегатов данного класса протекает в режиме генерации на базе тления топлива с выделением летучих веществ. В теплотехнике такой технологический процесс именуется пиролизом.

В качестве энергоносителей, как правило, применяется древесина. Под воздействием высочайших температур и дефицита воздуха они расщепляются до газообразных летучих веществ, которые сгорают в пиролизной камере, с выработкой тепловой энергии, которая через теплообменник передается греющему теплоносителю отопительного контура.

Для реализации пиролизного процесса топка разделена на 2 рабочие камеры. В основной — топливо тлеет, с выделением горючих газов, которые  догорают в зоне дожига при температуре 1200 С , обогащенные вторичным воздухом.

Пеплетные

Такие котлы сжигают специально приготовленное топливо — пеллеты в виде гранул, полученных в процессе переработки производственных и сельскохозяйственных отходов: опилок, фрагментов растений и торфа.

Они характеризуются небольшой влажностью и очень высокой теплотворной способностью и определенной текучестью, что позволяет организовать автоматическую подачу топлива в котел без участия человека.

Котлы оборудованы системой автоматического розжига и регулирования процесса горения, что обуславливает высокие показатели эффективности — КПД до 92 %. Агрегаты способны отапливать помещения с большой площадью – 1000 м2. Они экологически безопасны, поскольку обеспечивают полное сжигание вредных веществ в топливе.

Схема подключения котла на твердом топливе и котла на газе

Очень простой является обвязка, которая предусматривает параллельное подключение газового и твердотопливного котла. Она используется для систем с естественной циркуляцией.

Все элементы размещаются в такой последовательности:

1. Котел твердотопливный.
2. Подающая линия, состоящая из двух труб, сделанных из полипропилена. Первая подсоединяется к расширительному баку, от которого отходит трубка в сливную систему, вторая – к трубе, которая отходит от газового котла. На второй трубе всегда находится отсекающий кран.
3. Котел газовый с предохранителем.
4. Подающая линия. Расширительный бак не соединен с канализацией.
5. Объединение двух линий в одну трубу из полипропилена или металла.
6. Отопительные устройства.
7. Обратная линия, которая разделяется на две ветви. Первая подходит к котлу на твердом топливе, другая – к котлу газовому. На каждой ветке находится отсекающий кран.

Наши Работы

• Монтаж и обвязка технологического оборудования “под ключ”, включая: коллекторы, трубную межмодульную обвязку, подведение и подключение коммуникаций (электропитание, вода, сжатый воздух, канализация и т.п.), подключение внешних датиков и межмодульная коммутация сигнальных линий.
• Разрабатка проектной и/или исполнительной документации (наша компания является многолетним членом проектного СРО), трассировок, сопроводительной документации по стандартам соответствующей индустрии (например, документирование сварки каждого шва для фармацевтических петель для дальнейшей валидации).
• Постмонтажные и профилактические работы: опрессовка, отмывка, санация различных типов технологических трубопроводов, эндоскопический контроль.

Наши специалисты готовы выполнить отдельный участок работ или полный цикл “под ключ”

1. Проектирование, трассировки;
2. Прохождение экспертизы и согласований;
3. Установка оборудования;
4. Сварка и монтаж коллекторов и трубопроводов межмодульной обвязки;
5. Эндоскопический контроль сварных швов;
6. Опрессовка трубопроводов;
7. Пассивация и/или мойка, санация трубопроводов;
8. Подведение и подключение коммуникаций;
9. Подведение электропитания и коммутация межблочных сигнальных линий, и внешних датчиков;
10. Выпуск исполнительной документации.

Материалы трубной обвязки

• Нержавеющая сталь AISI 304L, AISI 316L и аналоги;
• Промышленные платики: PP-RC, PP-N, PVDF, ABS, PVC-C, PVC-U, LDPE и другие.

Типы трубопроводов трубной обвязки

• Водоводы;
• Паропроводы;
• Продуктопроводы;
• Вспомогательные коммуникации (сжатый воздух, азот, дренаж, кислые и щелочные растворы и т.д.)
• Коллекторы;
• Внутримодульная трубная обвязка технологического оборудования, реакторов, смесителей и т.п.;
• Обвязка и подключение CIP-систем;
• Фармацевтические и косметические петли (для ВО и ВИ);
• Петли для микроэлектроники.

Среды

• Вода холодная/горчая;
• Вода высокочистая (высокоомная, ВО, ВИ, для микроэлектроники);
• Пар;
• Сжатые газы (воздух, азот, аргон и т.п.);
• Пищевые среды;
• Водные растворы солей;
• Агрессивные водные растворы (кислота, щелочь, окислители).

Как делается схема обвязки котла отопления

Современные котлы в качестве топлива могут использовать не только природный газ, но и дрова, уголь и даже мазут. Независимо от того, на чём именно он работает, схема кардинально не изменится, поскольку топливо на скорость нагрева и циркуляцию теплоносителя существенно не влияет. Сегодня используются 3 основных вида систем :

• с естественной циркуляцией;
• принудительное движение теплоносителя;
• коллекторное распределение.

обвязка котла в системе с принудительной циркуляцией пример схемы подключения ТТ котла в паре с электрическим

Если в первом случае температурный режим воды в трубах регулируется самим нагревающим агрегатом, то в остальных необходимо позаботится о том, чтобы теплоноситель был прогрет до нужной температуры, прежде чем подаваться в основной контур. Для этого предусматривается малый круг системы, в котором вода разогревается после включения отопления. Кроме того, малый контур предохраняет бойлер от перегрева и гидроудара, что возможно при прямой циркуляции теплоносителя или аварийном отключении нагнетающего насоса. Исходя из этих принципов, можно составить и самостоятельно смонтировать простую схему обвязки котла отопления принудительного циркулирования.

В качестве магистралей лучше использовать армированные полипропиленовые трубы. поскольку они просты в монтаже и надёжны в эксплуатации. В магистраль, по которой от котла отводится горячая вода, первым устанавливается клапан сброса высокого давления и манометр, а за ними тройник с отводом к трубе, по которой в котёл поступает остывший теплоноситель. В отрезке, соединяющем два контура, устанавливается клапан, предотвращающий проникновение холодной воды в горячую магистраль. Таким образом, создана малая петля, которая защитит бойлер от перегрева и поможет максимально быстро достичь в системе рабочей температуры.

обвязка котла в системе с естественной циркуляцией примеры схем обвязки твердотопливного котла отопления

После тройника трубопровод может подводиться либо к коллектору, распределяющему потоки нагретой жидкости по системе, либо непосредственно к радиаторам отопления. В нижней части системы, где поступает охлаждённый теплоноситель, в обязательном порядке устанавливается расширительный бачок закрытого типа, а непосредственно перед бойлером нагнетательный насос, обеспечивающий циркуляцию воды в системе. На случай отключения электроэнергии стоит предусмотреть байпас в обход насоса, а все магистрали монтировать под небольшим углом, что позволит воде естественно циркулировать в системе. В этом случае использование любых других жидкостей недопустимо, поскольку они не могут самостоятельно двигаться по трубам.

Интересное на сайте

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:
