Чертеж беседки 2х2. Примеры чертежей беседок и схем с размерами
Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.
Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.
Общие правила составления чертежей
Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола , дверей, окон, возможно мангала , барбекю или печи . Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.
Как делаются беседки своими руками (чертеж, фото)
Существуют правила составления чертежей своими руками, которых следует придерживаться:
- Прежде всего нужно замерить место на участке, отведенное под строительство сооружения . Размеры конструкции на чертеже не должны превышать его площадь.
- Далее рисуется эскиз.
Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге
- Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
- Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым .
Схема столбчатого фундамента
- После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
- Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.
Чертеж каркаса летней постройки с указанными размерами
- На следующем этапе составляется схема крыши с нанесением размеров и углов.
- Отмечаются места расположения светильников и схема разводки электропроводки.
- Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
- Далее нужно будет «расставить» на плане мебель.
На план следует нанести, в том числе, и мебель
Деревянное сооружение для отдыха
Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.
Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха
Сначала рисуем чертеж строения в двух проекциях с указанием размеров.
Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный
Схема узлов соединения различных конструктивных элементов
Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.
Подробный чертеж столбчатого фундамента беседки
Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:
Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса
На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.
Схема расположения элементов верхней обвязки и мауэрлатов постройки
Далее чертится собственно сама стропильная система.
Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины
К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.
Таблица с перечислением деталей конструкции
Какую древесину лучше взять за основу
Деревянные постройки имеют множество преимуществ:
- Они легкие, но долговечные.
- Просты в монтаже и обработке.
- Можно возвести облегченный фундамент либо вообще обойтись без него.
- Материал обладает низкой теплопроводностью, что обеспечивает в помещении стабильный микроклимат.
- Сырье экологичное.
- Можно создавать оригинальные конструкции необычной формы.
Основной недостаток ‒ это неустойчивость к влаге, огню, насекомым. Но его легко устранить и продлить срок службы изделия, используя защитные средства (антисептики, антипирены).
Разберем подробнее популярные варианты этого строительного материала при возведении беседки.
Пользователи часто ищут:
- Беседки из профилированного бруса
- Кованые беседки
- Беседки из металла
- Беседка из бревен
Брус
Сырьем для бруса может быть как древесина хвойных пород, так и кедра, тика, бука.
Стандартные размеры сечения ‒150*150, 100*100 мм, длина ‒ до 7 м.
Встречается из массива дерева, клееный или профилированный, Причем второй тип гораздо дороже первого. Но его цену оправдывает ряд неоспоримых плюсов:
- высокая прочность;
- не коробится с годами;
- низкий процент усадки;
- при производстве убирается дефектное сырье.
Фото: открытая беседка из бруса обработана водоотталкивающим составом
Профилированный брус получают в результате комбинирования массивного и клееного. Он обладает высоким сцеплением элементов между собой, а теплосохранность позволяет применять его при строительстве домов и беседок закрытого типа.
Сырье стандартного сечения потребуется при изготовлении вертикальных стоек каркаса сооружения, основы крыши. Остальные детали конструкции (лаги, стропила, обвязка) формируются из обрезной доски размерами 100*50, 100*40 мм.
Бревно
Бывает двух видов:
- Простое. Ствол очищен от коры. Его диаметр может отличаться по всей длине. Такая беседка обойдется дешево, но для ее качественного монтажа нужно будет повозиться.
- Калиброванное. Весь ствол имеет одинаковый диаметр, без дефектов. В процессе производства его получается оцилиндровать, за счет чего поверхность материала однородна. Можно подобрать дерево одинаковых размеров. Дорогое сырье, на работать с ним гораздо проще, чем с первым видом.
Фото: вариант из оцилиндрованного бревна
Из пород подходят сосна, липа, дуб, эвкалипт. Последний считается еще и полезным благодаря выделению специфического запаха эфирных масел.
Из этих бревен строят бани, дома, летние сооружения для отдыха. Здание будет прочным, долговечным.
Внешне бревенчатая конструкция напоминает сказочный домик, и при должной отделке станет эксклюзивной архитектурной композицией дачного участка.
Доска
Популярный пиломатериал для строительства открытых беседок, пергол, садовых домиков.
Фото: восьмиугольная беседка – каркас из бруса обшитый доской
Это может быть:
- натуральная доска из массива;
- термическое сырье;
- древесно-полимерный композит.
Перед началом работ обязательно пропитывается антисептиками. Самый дешевый вариант досок – из сосны, но их срок службы не столь велик, как у дуба или кедра.
Для закрытых деревянных беседок этот материал используется для обшивки стен, пола, декоративных деталей.
Блок-хаус или шпунтованная доска
Эти пиломатериалы схожи между собой. Блок-хаус полукруглой формы, выпуклый. На готовой поверхности имитирует бревно. Шпунтованная доска ровная со всех сторон. Крепится за счет наличия по бокам шипа и паза.
Фото: павильон прямоугольной формы
Лучше их использовать для обшивки беседки, когда каркас возведен из бруса. Такую постройку легко собрать самостоятельно, без посторонней помощи.
Резная доска
Обычная доска в руках умелого столяра превратится в резные орнаменты, фигуры, оригинальные колонны. Красиво смотрятся резьбленные перила лестницы при входе в здание. Такие узоры не под силу новичкам. Поэтому, если вы хотите создать из дерева подобную конструкцию, стоит пригласить в помощь мастера.
Резные беседки зачастую создаются на заказ, что делает каждую дизайнерскую идею уникальной. Но и цена таких построек будет не маленькой. Кроме того, поверхность материала можно оформить под старину, выкрасить в яркие цвета или просто покрыть лаком.
Эскизы беседок с чертежами и размерами
Имеющиеся размеры можно пропорционально увеличивать или уменьшать
Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной
Простая беседка из дерева
Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.
Квадратная беседка из дерева для дачи или сада
При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.
Проблемные узлы при устройстве шатровой крыши на беседке
Примерно так можно разметить ее по высоте и набить обрешетку под кровельный материал
Беседка в китайском стиле (с чертежами и размерами)
Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.
Внешний вид деревянной беседки в китайском стиле
Главный фасад — высота от пола до верхней обвязки 2,160 м
Главный фасад без кровли: вертикальные стойки 150*150 мм
Вид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 мм
Поперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крыши
Продольный разрез
План расположения столбиков под беседку
Нижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестиками
Верхняя обвязка
Установка балок перекрытия (цифры — это обозначение материала с спецификации)
Стропильная система
Детализация узла 2 — как устанавливать стойки
Как сделать ступеньки в веранду — узел 2
Крепление стропильной системы к верхней обвязке — на деревянные штыри
Детализация ограждения
Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки
Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки
Большая беседка на фундаменте
Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

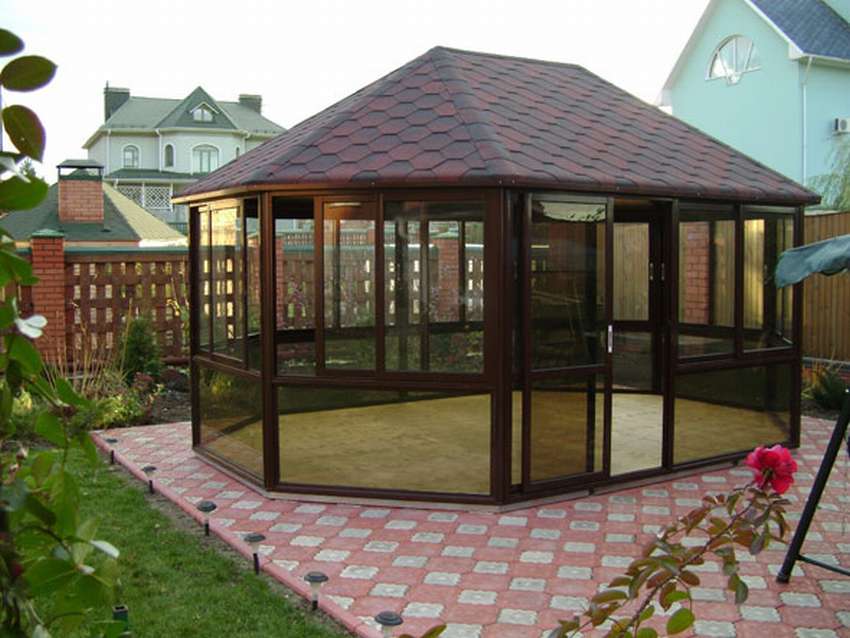

Большая беседка под остекление
Чертеж беседки-качели
Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.
Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.
По этому чертежу можно построить беседку-качели своими руками
Об изготовлении обычных качелей разных видов можно прочесть тут.
Беседка только из дерева (деревянная) – инструкция и чертежи
Конструкции из дерева могут быть самыми разными. Если вы впервые решили возвести сооружение, то лучше выбрать самую простую форму – квадратную. Чертежи такой беседки достаточно простые, поэтому каждый человек сможет с ними разобраться.
Для начала нужно выбрать подходящее место, а также определиться с внешним видом. После этого создать чертежи сооружения или воспользоваться готовыми решениями. На схеме нужно обязательно обозначить все размеры, форму конструкции, место входа и другие параметры. Если планируется встроить в сооружение лавочки и стол, то их также нужно указать в эскизе.
Также нужно подготовить отдельный чертеж крыши и фундамента, с его спецификацией. Кроме того, нужно учитывать расход средств обработки дерева. В схеме необходимо указать подведение воды, а также электрическую проводку и места монтажа осветительных приборов, если предполагается их наличие.
Если вы сомневаетесь, что можете самостоятельно подготовить эскиз, то можно воспользоваться услугами профессионалов.
Расходные материалы рекомендуется покупать с запасом, так как в процессе работы, некоторых из них могут быть испорчены, а также не исключено, что некоторые детали будут бракованными.
Нужно понимать, что строительство сооружения, является трудоемким процессом, поэтому нужно запастись временем и терпением. Рекомендуется строго придерживаться, подготовленному проекту. При условии последовательного выполнения всех этапов возведения, беседку можно сделать своими руками за пару дней. Для этого нужно заранее закупить все материалы и подготовить необходимые инструменты.
Фундамент
После того, как вы определитесь с местом будущей конструкции, нужно очистить его от мусора, и при необходимости выровнять.
На следующем этапе необходимо сделать разметку при помощи вбивания клиньев по углам, между которыми натянуть шнурку.
Если вы хотите построить беседку небольших размеров, то лучше всего подойдет столбчатый или ленточный фундамент, так как квадратная конструкция будет иметь небольшой вес.
Для подготовки основания необходимо вырыть котлован, глубина, которого не превышает 80 см. Затем засыпать его 5-сантиметровым слоем, после чего 10-сантиметровым слоем цементного раствора.
Когда смесь затвердеет, нужно установить вертикальные стойки, которые временно фиксируются специальными укосинами. Предварительно в котлован нужно поместить небольшие металлические трубы одинакового размера, залить в них бетон, после чего закрепить анкера. Примерно через двое суток, крепятся стойки.
Пол конструкции
На следующем этапе, при помощи бруса 50Х150 сделать обвязку снижу стоек. Затем выкладываются лаги с шагом в 45 см, которые крепятся горизонтальной обвязкой к брусу специальными уголками.
Для крепления верхней обвязки нужно установить промежуточные стойки, которые фиксируются к лагам при помощи обычных гвоздей
Важно отметить, что стойки должны быть строго вертикальными. Также они нужны для того, чтобы конструкция смогла выдержать массу крыши
В качестве напольного покрытия, рекомендуется использовать обрезную доску, которую нужно предварительно обработать специальными средствами, чтобы увеличить ее срок службы. Крепится материал с двух сторон. Лучше использовать саморезы, так как гвозди могут расколоть доску.
На следующем этапе нужно сделать верхнюю обвязку. Для этого нужно подготовить брус с сечением 10Х10 см. На изображении ниже наглядно показан пример, как это нужно сделать.
Крыша
Так как конструкция имеет квадратную форму, то рекомендуется сделать четырехскатную крышу. Для изготовления нужно подготовить наклонные стропилы из брусьев и закрепить их гвоздями. Один край подкоса нужно закрепить к стропильным ногам, а д ругой к горизонтальной обвязке.
Кровля покрывается обрезной доской и крепится на саморезы. Некоторые специалисты рекомендуют использовать фанеру. В качестве покрытия можно использовать гибкую черепицу.
На финишном этапе, все деревянные элементы нужно покрыть двойным слоем лака. На этом строительство квадратной беседки закончено. При необходимости, внутри помещения можно расставить мебель для более комфортного отдыха.
Также можете посмотреть видео по этой теме:
Эконом-решения: стоит ли нести большие затраты?
Соорудить беседку можно из подручных материалов, в частности – из досок, можно это сделать и без чертежа. Это может выглядеть, как стенка и кровля в виде перголы. Из досок тут же сооружается удобный диван, к нему можно подставить столик, а рядом предусмотреть место для переносного мангала.
Легкая форма беседки
Экономный и достаточный вариант беседки
Если вы затрудняетесь купить строительные материалы, но проживаете в лесной местности, то особенно интересно смотрятся рустикальные инсталляции из природных материалов. Речь идет диком срубе для мангала или печи, выполненном из подручных материалов своими руками.
Кровля выполняется также из деревянных пластинок. Это идеальное место для размещения места камина или готового мангала.
В нашем понимании место для отдыха в самом дальнем углу сада должно быть обязательно с очагом, столиком и стульями, между тем, под навесом можно просто сделать двухспальную кровать. Вам будет приятно отдохнуть здесь днем или вечером. Шторы и ультразвуковые отпугиватели помогут избавиться от насекомых.
Навес
Простая садовая беседка может представлять собой навес со спальным местом, где можно отдохнуть днем или ночью.
Эскизы беседки
Понятно, что хочется надёжное, долговечное строение. Металл вне конкуренции, решение на поверхности – беседка из трубы. Однако без навыков сварочного дела тут делать нечего. Поэтому более доступен для реализации вариант из дерева.
Посмотрев на чертежи можно засомневаться в простоте конструкции. Однако сразу стоит отметить, что вариант беседки для описания выбран не зря – он гарантирует результат даже новичкам, ничего не смыслящим в плотницком деле. Это прекрасная возможность «реабилитироваться» для тех, кто хоть раз в жизни слышал, что «гвоздя в стену не забил». Для убедительности рассмотрим почему всё так просто:
Во-первых, требуется небольшое количество инструмента:
- Бытовой инструмент: лопаты, вёдра – найдется в каждом дворе.
- Ручной инструмент: молоток, топор – найдётся у любого хозяина.
- Из электроинструмента нужна дрель и ленточная шлифмашина.
Во-вторых, нужны минимальные строительные навыки:
- Копать.
- Пилить.
- Колотить.
Самым сложным, наверное, будет правильно отмерять размеры, и закручивать шурупы. Благодаря простоте конструкции, такое строительство беседки своими руками каждому по силам. Далее рассмотрим сами рисунки.
Посмотрим вид сверху. На нём указаны габаритные размеры – длина пиломатериала
Видно, что это беседка 4 на 4 метра, на чертеже чуть больше, но это не суть важно – любые размеры можно пропорционально изменить. Так же становится ясно, что беседка планируется квадратная, без сомнения – это плюс, так как подобную разметку фундамента сделать намного проще
Далее идёт информация о порядовке стен
Обратите внимание, что нижняя часть беседки предполагается «полупрозрачной». Это обеспечит конструктивную прочность при одновременной экономии материала – несложно подсчитать, сколько рядов в высоту можно поднять за счёт «осветления»
Получается визуально лёгкая, красивая беседка, хорошо проветриваемая, что важно для «некапитальных» построек
Следующее изображение обращает внимание на доски обрамления проёмов. Безусловно, это важнейшие элементы, повышающие конструкционную прочность
Хотя, горизонтальные части исполняют больше декоративную функцию – их целесообразно выполнить и использовать в качестве перил. А вертикальные стойки – действительно усилители, наличие их обязательно. Они задают и контролируют вертикальность проёмов – в обиходе это называется «окосячка».
Причём совершенно не возбраняется, а даже желательно переосмыслить этот узел и выполнить в лучших традициях плотницкого мастерства – если толщина стен позволяет – зарубить внутрь шпонку и задекорировать снаружи накладкой. Но если пиломатериал сравнительно небольшой толщины, а здесь используется 45мм. – выполнить накладками «обнимающую» стойку с трёх сторон простенка – снаружи, откос, изнутри. Тогда наша деревянная беседка, точнее её стены приобретут прочность, как говорится «с запасом».
Следующий эскиз беседки о конструктивных элементах стен. В качестве пиломатериала указан профилированный брус 45х130 мм, отлично подходящий для изготовления небольших строений – дачных домиков. Из него легко соберётся даже конструктивно более сложная шестигранная беседка. Он выпускается в различных вариантах поперечного сечения, с разным количеством шпунтов. Заводское исполнение заранее предполагает гарантию качества – подобные изделия предполагают сложный, многоэтапный технический процесс: сушку, выбраковку, обработку на станках. Однако и бюджет соответствующий.
Примечательно, что все элементы конструктивно одинаковы, различаются они в основном только длиной, в них для стыковки углов выполнены зарубы – условно назовём их чашами.
Отдельно, очень подробно и наглядно отрисованы конструктивные элементы крыши: стропила и восьмигранник – по их количеству, для соединения в центре. Как видно, число стропил – 8, однако исходя из количества стен, это будет четырехскатная беседка.
Положение стропил тоже обозначено видом сверху. Сама крыша – пирамида, основанная угловыми и промежуточными стропилами. Теперь ещё более понятно их положение.
И наконец развёртка одного ската крыши, глядя на него постепенно возвращается ощущение, что это чертеж простой беседки. По нему легко и просто рассчитать количество кровельного материала на всю крышу.
В завершение подготовки можно отметить – чертежи и рисунки значительно облегчают подготовку и расчет материалов для строительства беседки. Причём их легко можно скорректировать под уже имеющийся пиломатериал – пересчитать в сторону уменьшения или увеличения. Главное не полениться сделать это на бумаге, чтобы после не пришлось искать «выход из положения», ведь мы строим беседку «наверняка».
Открытая беседка своими руками
Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..
Первый шаг, построить основание.
- Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
- Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
- Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
- Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
- Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
- Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
- Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
- Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
- Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
- Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
- Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
- После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.
Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality
Формы и виды
Перед расчетом необходимо понимать, какие бывают разновидности садовых построек для отдыха:
- Открытые – строения, между опорами которых отсутствуют перегородки. Такие конструкции используют чаще в южных регионах.
- Закрытые – постройки для времяпрепровождения в холодное время года. Между опорами половину пространства зашивают отделочным материалом, а свободную часть остекляют.
- Полуоткрытые – такие беседки самые популярные. Их обшивают до уровня окна, но стекла не устанавливают, а лишь декорируют оконное пространство.
По форме беседки бывают:
- квадратные;
- круглые;
- прямоугольные;
- шести- или восьмиугольные.
Беседка из поликарбоната своими руками фото
Поликарбонат – это прочный термопластичный материал, легкий и способный выдерживать низкие и высокие температуры. Этот прочный и практичный материал идеально подходит для садовых и дачных построек, включая беседки, теплицы, навесы и многое другое. Листы поликарбоната можно использовать практически для любого каркаса беседки: кирпичного, деревянного, металлического и даже пластиковых труб. Чтобы узнать, как сделать беседку из поликарбоната своими руками, ознакомится со всеми преимуществами и видами беседок из этого материала, а также прочитать пошаговую инструкцию, воспользуйтесь ссылкой под галереей и посетите сайт, там много интересной информации.
Источник фото: sad24.ru/postrojki/besedki/besedka-iz-polikarbonata.html
Подходящий тип фундамента
Когда составление чертежа строения завершено, необходимо получить разрешение соответствующий служб на проведение работ
При строительстве важно соблюдать требования СНиП относительно удаленности от дома, ограждения соседей. В варианте с переносными или разборными беседками можно и вовсе обойтись без основания
Сплошная плита заливается зачастую на водонасыщенной, насыпной почве под квадратные, круглые сооружения, с кровлей в несколько ярусов (восточной).
Свайная основа применяется в редких случаях на подвижных, болотистых грунтах.
Фото: виды фундаментов
Столбчатый монолитный либо сборной фундамент подойдет для небольших открытых и закрытых беседок.
Ленточный мелкозаглубленный ‒ наиболее популярный вид фундамента под брусовую, бревенчатую постройку.
Детальные рекомендации по выбору типа основания, инструкции по возведению вы найдете здесь: «Как сделать фундамент для беседки».
Выбор стиля
Важным нюансом является учет стиля постройки в соответствии с ландшафтным дизайном. К наиболее распространенными стилям беседок можно отнести классический, викторианский, деревенский, восточный и собственный.
Для классического стиля постройки характерно четкие линии. В основе конструкции превалируют шестиугольные и четырехугольные основания.
Викторианскому стилю присущи декоративные и обычные растения, поэтому при постройке с учетом этого нюанса основа беседки строится вместе со специальной решеткой.
Восточный стиль отличается от других формой крыши и неординарными орнаментами.
Особенности деревянных беседок
Зашейте стены
Заключительный этап строительства — отделка стен. Как правило, обшивают лишь нижнюю часть до уровня перил, а всё, что выше, оставляют открытым. Здесь есть масса вариантов на любой вкус и бюджет:
- Вагонка, блок-хаус, ОСП-плиты — дерево хорошо смотрится и дополнительно скрепляет конструкцию.
- Поликарбонат — защищает от ветра, но пропускает свет. Легко монтируется.
- Профлист — сплошная стена, даёт тень и защищает от ветра.
- Декоративная решётка — подходит как для нижней, так и для верхней части стен.
- Вьющиеся растения — густая живая изгородь защитит от солнца и дождя не хуже сплошных стен, при этом выглядит приятнее.
- Оставить как есть — конструкция будет хорошо продуваться и смотреться очень изящной.
Проектирование беседок
Вы также можете воспользоваться конструктором типовой беседки или заказать индивидуальный проект из каталога.
Многих владельцев дачных участков не всегда устраивают готовые решения конструкций беседок, которые предлагаются на рынке. В большинстве случаев это типовые строения, которые стоят на большинстве участках. А что делать если хочется индивидуальности, и такую беседку, которой больше ни у кого нет. Беседку которая своим внешним видом и удобством удовлетворяла все потребности хозяев, чтобы она гармонично вписывались в окружающую среду и не выбивалась из общей концепции участка.
В таких случаях разрабатывается индивидуальный проект беседки. При разработке индивидуального проекта учитываются условия конкретного участка, особенности месторасположения, а также пожелания всех членов семьи. За основу можно взять уже готовый проект, в который нужно будет внести необходимые правки и доработки. Или если вы нашли в интернете картинку с беседкой, которая Вам очень понравилась, то в нашей компании можно заказать проект даже по фотографии.
Стадии разработки проекта:
Первая стадия — архитектурная.
Включает в себя разработку эскиза беседки. При разработке эскиза стоит учесть такие пункты как:
1. Сочетаемость. Если ваш дачный домик выполнен в стиле модерн, а беседка будет выглядеть как из старорусской деревни – согласитесь, что такое соседство будет выглядеть странно. Поэтому надо продумать общий дизайн и материалы.
2. Назначение. Необходимо решить, для каких целей будет использоваться беседка. Для отдыха в уединения? Тогда можно выбрать открытую беседку небольшого размера. Или вы будете устраивать посиделки и застолья с друзьями? Выбираем беседку с барбекю или мангалом. Также стоит обдумать тип кровельного материала, фундамента и необходимость пола.
3. Сезонность. Летом хорошо отдыхать в открытой беседке. Для холодной погоды нужно рассматривать застекленную беседку, с возможностью провести отопление. Вторая стадия — рабочий проект.
В проекте все должно быть понятно для исполнителей. Необходимо прописать все схемы технических узлов, такие как: окна, двери, лестницы, стропилы и крышу. А также технологию возведения беседки, какие материалы будут использованы, тип фундамента, кровли, стен и перекрытий.
Третья стадия — смета проекта.
Смета имеет очень большое значение при строительстве. Она содержит в себе предположения о стоимости проекта и необходимых средствах для реализации. Смета составляется в виде структурированного документа, и должна отвечать на вопрос: на что будут израсходованы денежные средства при выполнении проекта и в каком количестве. На этапе составления сметы по проекту рассчитывается: — Стоимость материалов — Стоимость работ — Итого себестоимость постройки — Рекомендуемая оптовая цена — Рекомендуемая розничная цена
| Пример эскиза беседки | Пример рабочего проекта беседки |
Почему стоит заказать проект в нашей компании?
- в нашей компании работают специлисты, которые помогут вам осуществить любой проект
- 2000 построенных объектов и более 100 собственных
- низкие цены – осуществляется строгий контроль и сравнительный анализ цен на рынке, благодаря этому наши цены или среднерыночные или ниже рынка
Наши цены:
- Стоимость индивидуального эскиза и расчета стоимости постройки по технологии нашего производства: 5 000 руб. При последующем заказе строительства — стоимость проекта вычитается!
- Стоимость индивидуального эскиза и расчета стоимости постройки необычной или оригинальной беседки: 10 000 — 15 000 руб.
- Стоимость полного пакета документов (рабочий проект, эскизный проект, смета по проекту): 15 000 руб.
- Стоимость выезда бригадира или проектировщика для замера участка или консультации на месте установки — 5000 руб. в пределах 100 км. от МКАД
Наши работы:
| Проект застекленной беседки | 1 |
| Проект навеса для авто | 1 > |
| Проект змеевидной беседки | 1 |
| Проект односкатной беседки | Проект летней веранды |
| Проект сенсорного сада | 1 |
Примеры проектов беседок:
