Как вписать в ландшафтный дизайн беседку из профтрубы

Как сварить беседку из металлопрофиля своими руками

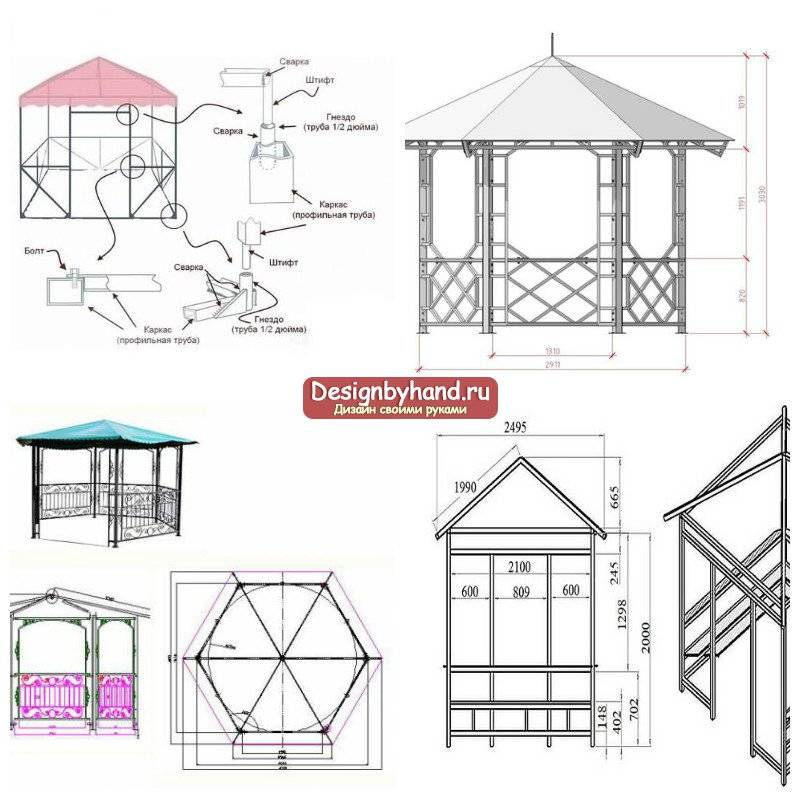

Беседка из металла фото, чертежи и поэтапная инструкция изготовления которой описаны ниже, имеет прямоугольную форму 3*4 м, высотой 2,7 м, крыша – вальмовая, конструкция собирается из металлопрофиля разного сечения.

Парапет беседки можно сделать из готовых кованых решеток, зашить деревом или поликарбонатом

Строительство беседки для дачи из металла начинается с расчистки участка под фундамент. Уберите мусор, перенесите разметку с чертежей на местность, по углам натяните веревку, проверьте геометрию углов.

Как сделать фундамент

Снимите верхний слой грунта. Выкопайте ямы под столбы, глубиной 500-700 мм. В нашем случае это 12 столбов, как показано на схеме ниже.

Фундамент, схема размещения столбов

Столбы можно выложить из кирпича или блоков, в таком случае не забудьте про армирующую обвязку через каждые 3-4 ряда, так же можно использовать асбестовые трубы или готовые бетонные блоки. Мы же будем заливать монолитно-бетонные опоры. На дно ямы насыпьте гравий 100 мм, песок 100 мм, утрамбуйте. Свяжите из арматуры каркас столба, достаточно 4 ребристых прутов 8-10 мм, можно и просто повтыкать арматуру в землю, но в таком случае она быстро проржавеет.

На дно ямы, на подушку, налейте бетон, толщиной 70-100 мм, установите в него подготовленные арматурный каркас, обмотайте его на 2 слоя рубероидом, залейте бетон, чтобы столб был на 100-200 мм выше уровня земли. В середину столбов воткните пруты, чтобы они торчали наружу. К ним будем привязывать каркас беседки.

Бетонные столбы можно нагружать через 28 дней, когда раствор полностью встанет

Установка металлического основания

Для вертикальных опор возьмем квадратные металлические столбы 100*100 мм, но подойдут и меньшего сечения. Вертикальные стойки установите на столбы фундамента и закрепите анкерами, дополнительно приварите к заранее выпущенной из фундамента арматуре.

Для увеличения точки опоры и надежности крепления, с одного торца столбов наварите подошву

Столбы по периметру снизу по периметру и средние целесообразно связать швеллером 100*100 мм. Сверху опоры обвязываем прямоугольной трубой, с сечением 40*40 мм, 40*60 мм, центральные опоры так же связываем между собой. Остается изготовить стропильную систему.

Стропила варятся на земле, из трубы 20*20 мм. Можно собрать целиком, а затем поднять краном. А можно изготовить фермы по частям. Отдельно варим коньковый брус, на фото прямоугольник посередине, затем угловые фермы. По месту (на верху) стропильная система дополнительно связывается металлическими трубами.

Стропильную систему можно сделать как из металла, так и из дерева

Металлокаркас очищаем от ржавчины, окалины и масляных пятен, грунтуем и красим. Сверху стропила обшиваем фанерой, толщиной 12 мм, влагостойкой, и на нее стелем мягкую кровлю.  На пол укладываем лаги, деревянные бруски 50*100 мм, их зашиваем шпунтованной доской или декингом.

Металлические беседки своими руками можно декорировать коваными элементами или деревом, здесь все зависит от дизайна металлоконструкций и от бюджета на стройку

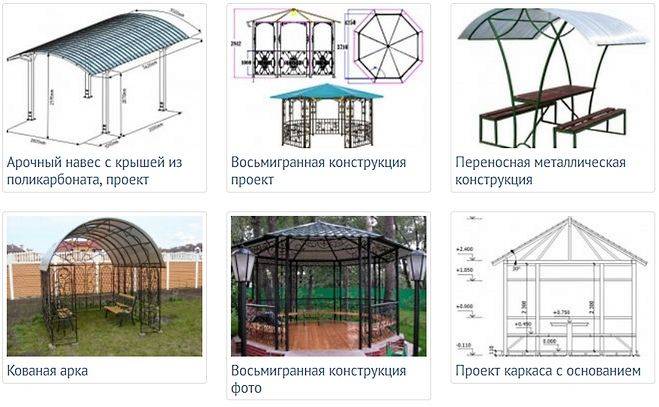

Разновидности сварных беседок

Садовые металлические беседки могут отличаться как по использованному для изготовления материалу, так и по форме или назначению.

Виды каркасов и обшивок из железа

Собираются садовые беседки из труб квадратного, круглого или прямоугольного сечения либо из профиля или из уголка.

Фото беседки из металлопрофиля (кровля), на каркасе из профтрубы квадратного сечения, с обшивкой из деревянной решетки

Сам металл при этом может быть оцинкованным или крашеным. В качестве обшивки для таких сооружений чаще всего используются поликарбонат, металлопрофиль, вагонка и ее разновидности, деревянные и стальные решетки, пластик или доска. Иногда на участках устанавливают сварные беседки-навесы без парапетов.

Маленькая открытая беседка-навес

На заметку: Очень красиво на любом участке будет смотреться кованая беседка. Стоят такие конструкции немало, но и отличаются необыкновенной красотой. В этом случае пространство парапета или стен полностью заполняет художественная ковка.

Беседки из металла. Фото красивого кованого сооружения

Постройки с металлическими и деревянными решетками часто обсаживаются плетущимися растениями, к примеру, девичьим виноградом.

Какую форму может иметь сооружение

Чаще всего беседка из профиля имеет четырех-, шести- или восьмиугольную форму. Последние два варианта в сборке несколько сложнее прямоугольных разновидностей. Однако и выглядеть металлическая шестигранная или восьмигранная постройка будет оригинальнее, чем прямоугольная.

Металлические беседки для дачи. Фото классического шестигранного варианта

Совет: В том случае, если вы хотите построить на участке беседку необычной формы, используйте для обшивки поликарбонат. Этот материал легко гнется и при желании им можно отделать каркас, лишенный углов – круглый, арочный и даже шарообразный.

Оригинальное сферическое сооружение из поликарбоната

Виды беседок по конструкции

Конструктивно беседки из металла бывают закрытыми и открытыми. В первом случае стены зашиваются полностью. Преимуществом таких беседок является прежде всего, то, что отдыхающие в них люди полностью защищены от ветра, дождя и пыли. К достоинствам открытых же металлических сооружений можно отнести в первую очередь то, что они обеспечивают максимальный обзор и единение с окружающей природой. Разумеется, обходится последний вариант дешевле.

Дачные беседки из металла. Фото закрытой и открытой конструкции

Помимо этого металлические беседки как самодельные, так и покупные для дачи могут быть стационарными и переносными. В первом случае опорные столбы каркаса закапываются в землю и заливаются бетоном. Очень удобным вариантом считаются такие постоянные беседки с мангалом или барбекю.

Фото переносной и стационарной конструкции

В переносных беседках опоры крепятся к нижней горизонтальной раме, сваренной из крепкого металла. Конечно же, по габаритам такие сборные варианты обычно намного меньше стационарных.

В общем, металлическая летняя беседка может иметь как очень простую конструкцию, так и оригинальную эксклюзивную.

Подготовительные работы

Если за работу берется профессиональный строитель, то можно выбрать любой вид деревянных беседок. Но если вы новичок в этой сфере, то рекомендуем выбрать и построить элементарную конструкцию, которая включает двухскатную кровлю.

Что входит в постройку:

Примерный чертеж квадратной беседки

• квадратная основа, стороны составляют два метра;
• стойки для опоры;
• средняя обвязка, которая изготовляется на высоте семьдесят сантиметров от уровня пола;
• кровля двухскатного типа.

Если вы приняли решение сделать беседку с непрозрачной обшивкой до уровня обвязки, то рекомендуется устанавливать стационарные укосины. Их длина всего пятнадцать сантиметров, но они значительно укрепят готовую постройку. С одной из сторон квадратной или прямоугольной беседки, должен быть вход. Конструируется он на расстоянии не более шестидесяти сантиметров от угловых стоек. Ширина проема должна быть около 81 см.

Теперь расскажем немного о кровле. Стропила на такой беседке, должны иметь длину в два метра. Если планируется изготовлять выступающую кровлю, то необходимо знать, габариты будущего сооружения будут два с половиной квадратных метра с каждой из сторон.

Этих показателей будет хватать для полноценного отдыха в кругу семьи. Стоит знать, что беседка своими руками из дерева пошагово может быть возведена за счет разнообразных пород. Выбор конкретного дерева будет зависеть от предпочтений и финансовых возможностей.

Определяемся с породой дерева

Основное на что делается акцент – на сырье и на выбранный способ конструирования беседки. Какому варианту дерева лучше отдать предпочтение:

1. Сосна. Материал из сосны обладает высокой стойкостью к гниению и механическим воздействиям. К недостаткам материала относят, легкость поражения дерева различными грибками.
2. Ель. Обладает такими же качествами, как и сосна, но более стойкая к появлению грибка.
3. Лиственница. В отличие от представленных пород выше, эта крепче. Конструкция из нее будет менее подвержена воздействию влаги. К недостаткам относят только более сложную обработку и легкость раскалывания.

Если возводится беседка своими руками из дерева, то рекомендуется выбирать именно материал из этих трех пород деревьев.

А теперь выберем внешний тип элементов для строительства:

1. Если выбраны для строительства оцилиндрованные бревна, то они подходят для возведения рубленых конструкций. Данный материал не обработан, но именно поэтому имеет прекрасный и натуральный вид. Если вы новичок в строительной сфере и выбрали для конструирования рубленую беседку, то именно бревна подойдут для ваших работ. Процесс сборки беседки из данного материала отличается легкостью. Но к сожалению материал имеет недостатки. К недостаткам относят усадку материала, появление трещин и появление грибка или плесени.
2. Брус с красивым фактурным видом. Если выбран данный способ конструирования беседки, то используется для работ брус 10х10 см. Кстати именно они часто изготовляются из вышеперечисленных пород деревьев. Брус считают одним из наиболее удобных элементов для работы. Он имеет преимущества. Материал не подвержен гниениям и время на работу с ним сокращается.
3. Идеально подходит для изготовления беседок доска. К этому материалу можно отнести блок-хаус, который обладает выпуклостью с одной из сторон. Этот показатель дает возможность имитировать цельное бревно. Применяют такие доски даже специалисты. Но сам материал можно рекомендовать тем, кто решился на строительство впервые и нет возможности заручиться помощью.
4. ОСБ плита. Её можно применять для обшивки беседки, а также для пола. Стоит брать плиты толщиной не менее 9 мм. Их обязательно нужно будет обработать антисептиком либо краской.

Выбрав материал предлагаем узнать, как возводится беседка своими руками из дерева пошагово, но предварительно нужно собрать необходимый инструмент.

Что подготовить кроме материалов

Перед тем как начать основной рабочий процесс и строительство беседки своими руками из дерева используя пошаговую инструкцию, нужно позаботиться о подборе нужного инструментария. У вас должны быть:

• пила циркулярная;
• рубанок работающий от электричества;
• паркетка;
• лобзик;
• шуруповерт;
• дрель и сверла подходящего диаметра;
• молоток и стамеска;
• уровень;
• метр;
• лестница;
• саморезы;
• болты с гайками;
• уголки для угловых соединений;
• строительный степлер.

Беседки из массива камня

Существует несколько вариантов исполнения каменной беседки. Первый – это тот самый классический вариант, о котором упоминалось в предисловии. Чаще всего это ротонда или пергола с цельными каменными колоннами.

Они могут являться единственным украшением, но в такой беседке могут быть предусмотрены и ограждения в виде балюстрад. С точки зрения архитектуры, они относятся к античному, римскому и средиземноморскому стилям.

Итак:

• Сразу скажем, что строить такие беседки своими руками из камня довольно проблематично — как минимум, понадобится несколько помощников. Весит одна колонна не менее 220кг, и правильно выставить её по вертикали без подъёмного механизма сложно.
• Если говорить о ротонде — круглой беседке, которую вы видите на фото снизу, то придётся установить не менее шести колонн, на которые должна опираться куполообразная крыша. Обычно колонна состоит из трёх частей: подошвы (базы), тела (ствола) и капители. Есть и вспомогательные элементы, используемые в декоративных целях.

Открытая беседка из камня, с балюстрадой

Колонна может быть сделана из массива камня либо представлять собой оболочку, с помощью которой можно облицевать бетонную или металлическую конструкцию. Многие, кстати, предпочитают именно такой способ, так как цена сооружения при этом значительно снижается.

Наряду с относительно недорогими породами камня: кварцита, ракушечника, песчаника, для изготовления колонн могут использоваться травертин, мрамор, оникс. Так что беседки каменные с колоннами – это, прямо скажем, элитные сооружения, стоимость которых может превышать два миллиона рублей.

Возведение каменной ротонды

С точки зрения строительства, каменные колонны длиной 3-5м тяжёлыми не являются. Но по сравнению с другими конструкциями, используемыми для возведения беседок, они довольно массивные.

Под ними однозначно должен быть надёжный фундамент (см. Фундамент своими руками для беседки: выбираем правильно и делаем). Камень так же не должен впитывать из грунта влагу, поэтому подошвы колонн должны быть приподняты над поверхностью земли на 25-30 см.

• Под отдельно стоящие колонны устраивают фундаменты столбчатого типа, желательно монолитные, — а это значит, что нужна опалубка. Она устанавливается в выемку, сделанную на глубину промерзания грунта. Дно ямки на 20 см отсыпается песком, затем гравием и трамбуется. В опалубку опускается каркас, связанный из арматурных прутов.
• Дальнейшие действия зависят от конструкции колонны. Если она пустотелая, то в фундамент замоноличивается металлическая стойка. Это несущий стержень колонны, вокруг которого устанавливают облицовочные элементы. Если такая стойка не предусмотрена производителем, беседка каменная возводится ступенчатым способом.

Как сделать беседку из камня

• Смысл в том, что в полость внутреннего кольца колонны заливается цементная смесь. Делается это поэтапно: сначала устанавливается подушка (опорная часть колонны), затем тело, которое может состоять из нескольких сегментов. На заключительном этапе монтируется капитель.
• Если в ротонде предусмотрены балюстрады, под них между фундаментными столбами заливается мелкий опорный фундамент, в который замоноличивают выпуски арматуры. После того, как все вертикальные элементы установлены, приступают к монтажу купола крыши. В завершение остаётся только смонтировать декоративные элементы: пилястры, карнизы, балюстрады, ступени.

Вряд ли человек, у которого нашлись деньги на покупку таких дорогих конструкций, каковыми являются колонны из массива камня, станет пытаться устанавливать их самостоятельно. Поэтому мы рассказали о возведении ротонды из натурального камня лишь в общих чертах, чтобы читатели, задающиеся вопросом: «Как построить каменную беседку?», представляли себе процесс, и понимали, какие затраты их ожидают.

Что важно для выбора проекта

Типовые проекты беседки для дачи весьма разнообразны, но среди них не всегда можно найти именно то, что наилучшим образом впишется на вашу территорию. Поэтому многие прибегают к индивидуальному дизайну, так же выполняемому профессиональными проектировщиками.

Всё может быть просто, но очень элегантно

• Основой такого проекта может стать готовая схема беседки для дачи или старая постройка, которую нужно только доработать. Для разработки индивидуального строения с нуля можно взять для образца понравившуюся фотографию или просто дать волю фантазии и изложить её на бумаге.
• Проектирование начинается с определения места расположения объекта. Если беседка предназначена исключительно для отдыха, её лучше разместить в глубине сада или двора, в окружении живой изгороди или декоративного кустарника.
• Если же это веранда или павильон для приёма гостей, их лучше располагать как можно ближе к дому или колодцу — так хотя бы будет решён вопрос подачи воды. Наличие на участке перепада рельефа может сыграть на руку – на нём можно поставить бельведер и обозревать окрестности.
• Назначение беседки определяет её размеры. Для отдыха в одиночестве достаточно небольшой постройки, для приёма гостей нужно больше места, чтобы поставить широкий стол, несколько лавок или стульев. Это особенно актуально, когда в беседке предусматривается зона барбекю. В этом случае, внутри беседки или рядом с ней под печь заливается фундамент.

Беседка с солярием на крыше При подписании договора с проектной организаций, для определения места постройки к вам выезжает специалист, который сфотографирует местность и выполнит замеры. Готовый дизайн-проект будет содержать эскиз и план беседки, экспликацию материалов, необходимых для её постройки, смету.

Типовые проекты

Индивидуальное проектирование учитывает, конечно, все пожелания заказчика, даже порой самые нестандартные, но обходится оно намного дороже. Гораздо проще подобрать что-то, соответствующее вашему вкусу и условиям строительства из типовых проектов, предлагаемых вниманию потенциальных заказчиков на специализированных сайтах.

Рассмотрим несколько вариантов конструктива беседок, взятых из типовых проектов:

Беседка с размерами в плане 7,4*5,5 м, с общей площадью 31 м2. Высота в коньке 4,51 м, что обеспечивает столь габаритному сооружению необходимый простор. Несущие конструкции стен возводятся из керамоблоков с наружной отделкой лицевым кирпичом, фундамент — плитный монолит без цоколя, кровля из металлочерепицы.

Беседка из керамического кирпича, дерева и стекла

Беседка, возводимая на мелкозаглубляемой фундаментной ленте из бруса сечением 150*150 мм. Размер 4,2*4,2 м, форма шестигранная или квадратная. Крыша, крытая цементно-песчаной черепицей, имеет большие свесы и раскладку стоек в стиле фахверк.

Вариант из бруса

Просторная беседка-павильон общей площадью 42 м2. Конфигурация прямоугольника со сторонами 8*5,5 м, стены возводятся из бревна диаметром 260 мм. Высота в коньке 3,76, фундамент тоже ленточный.

Бревенчатый павильон О том, как сделать проект самостоятельно, расскажет видео в этой статье:

Пошаговая инструкция по созданию беседки

Для примера рассмотрим строительство открытой конструкции 3х5 м со столбчатым фундаментом и двухскатной кровлей.

Разработка чертежа

Составление схемы будущей конструкции предусматривает точный расчет ее размеров, расхода материалов, месторасположения, вида фундамента, изображения крепежа отдельных элементов, выбора типа кровли.

Правильно будет сделать сразу несколько эскизов беседки с разных ракурсов, чтобы оценить все нюансы предстоящих работ.

Что касается выбора подходящего участка, то такая беседка хорошо смотрится рядом с бассейном, в саду или рядом с домом.

Тематический материал:

• Беседки для дачи из поликарбоната
• Выбор поликарбоната для беседки

Если же планируется установка отопительно-варочного устройства внутри помещения в виде мангала или барбекю, то это также необходимо внести в проект. Под такое изделие может потребоваться отдельный фундамент, а в закрытых беседках следует правильно выбрать место под него и при изображении крыши предусмотреть расположение дымохода.

С учетом требований пожарной безопасности, не рекомендуется делать настил кровли из поликарбоната, ПВХ. Предпочтение стоит отдать металлочерепице, профлисту, а дымоходная труба должна быть хорошо теплоизолирована.

В открытых постройках нет необходимости обустраивать дымоход, поэтому особых ограничений в выборе кровельного материала нет.

Выбор типа фундамента

Под небольшую беседку с металлическим каркасом на песчаном либо скальном грунте достаточно будет столбчатого фундамента. Хозяевам, желающим установить внутрь мангал, следует залить ленточное основание. Для болотистых нестабильных почв подойдет свайный тип.

После разметки участка верхний слой грунта рекомендуется удалить. Площадку выровнять. По углам пробурить отверстия на глубину 50 см. На дно насыпать 15 см песка и щебня. Утрамбовать. В ямы установить трубы по уровню. Заполнить их бетонным раствором. Срок застывания 1-2 недели.

Сборка каркаса

Для установки конструкции необходимо заранее нарезать 6 труб с размерами стенок 4*4 см по 3 м длиной и 4 трубы 4*2 см по 5 м каждая. Нижняя обвязка к стойкам выполняется на высоте 80 см от земли, расстояние крепежа верхней обвязки от будущей крыши также составляет 80 — 90 см. Чтобы избежать перекоса каркаса, на одной из несущих опор делается метка на указанной высоте. Ее нужно отметить и на других трубах.

По завершении замеров каждый элемент крепится с помощью сварки. Для устойчивости верхней обвязки следует приварить к ней две поперечные трубы и только потом приступать к обустройству крыши.

Настил кровли

В создании верхней части конструкции используется профильная труба 2х4 см. Предварительно нужно нарезать три штуки по 5 м длиной, восемь – по 2 м, четыре – по 3 м. Согласно размерам беседки варится прямоугольник.

Два куска по 2 м прикладываются к меньшей стороне фигуры и привариваются между собой так, чтобы края труб выступали за пределы всего каркаса постройки на 5 см. Остальные 6 отрезков крепятся по такой же схеме. Шаг между элементами должен быть одинаковый.

Для усиления фермы рекомендуется снизу приварить две поперечные трубы, а сверху – одну продольную.

Полученный каркас крыши нужно поднять и закрепить его сваркой к обвязке. Места сварки зачищаются. На каркас наносится защитный раствор. Завершающий этап – монтаж кровельного материала. Крыша может быть из поликарбоната, профлиста, шифера. Вырезаются листы нужных размеров, крепятся к конструкции саморезами.

Чем обшить стены

В отделке открытой беседке гармонично смотрится обрешетка из дерева с вьющимися растениями в виде винограда или роз по бокам конструкции. А те хозяева, которые умеют обращаться с железными прутьями и другими металлическими элементами, могут оригинально украсить каркас интересными коваными фигурами.

Более наглядно это видно на фото:

Также можно просто закрепить вместо стен листы цветного или прозрачного сотового поликарбоната или обшить стены вагонкой, влагостойкой фанерой. Все зависит от ваших предпочтений и финансовых возможностей.

По необходимости внутрь помещения проводится электричество. Из мебели устанавливается стол со стульями или лавочками.

Владельцам дачным участков, желающим быстро получить интересную недорогую беседку с длительным сроком службы, стоит взять за основу именно профилированные трубы, и, следуя рекомендациям, попробовать вручную создать свой авторский шедевр.

Украшение боковых частей конструкции

Для оформления стен конструкции подойдут геометрические или причудливой формы фигуры из металлических прутьев. Можно использовать и деревянную обрешетку в сочетании с живыми цветами или лозами винограда, вьющегося от основания к крыше. Если своевременно красить деревянные и металлические элементы беседки, то она прослужит вам много лет.

Древесину обычно покрывают антисептиком и лаком, которые можно наносить как до процесса монтажа, так и после. Что касается металлических элементов, то в этом случае стоит учитывать, что обработку поверхности проводят по завершении всех работ, поскольку окрашенные составные части достаточно сложно сварить друг с другом.

Красиво оформленная беседка

В заключение хотелось бы отметить, что успех любого строительства лежит в четком следовании инструкции, правильности составленного чертежа и точности произведенных замеров. Беседка, выполненная с использованием профильных труб, будет долгое время не только радовать своим великолепным внешним видом хозяина и его гостей, но и станет местом, где можно будет расслабиться, забыв о городской суете.

Преимущества используемых профильных трубопрокатных заготовок

Размеры беседок из профильной трубы могут быть очень разными: от небольшой до габаритной постройки. Проф. труба позволяет воплотить любую фантазию мастера.

Профильные трубы стали очень популярными строительными материалами, построить из них совсем не дорого, они удобны в применении, надежны и служат длительное время.

Заготовка любого профиля является жесткой и прочной. Ее вес намного меньше, чем у аналогов другого вида сортамента металлопроката. Из всего этого проявляются такие достоинства данного изделия:

• легкость перевозки стройматериала для строительства;
• широкие возможности для разработки формы будущего строения;
• простота ухода.

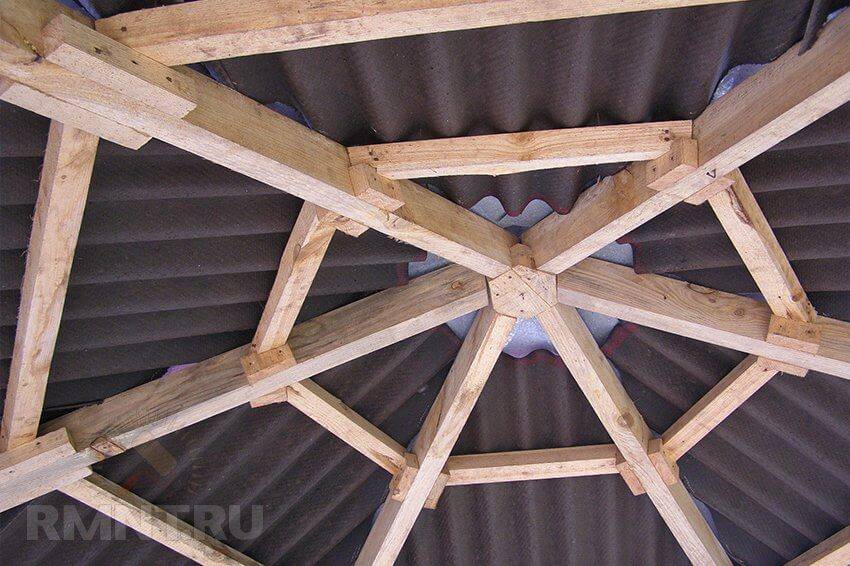

Деревянная конструкция кровли

Беседка своими руками из профильной трубы может собираться с помощью деревянных стропил. Для этого выбираем брусок примерно 80 на 40 мм и под основу черепицы прокладываем влагостойкую фанеру.

В торцы свай, на которых держится конструкция, забиваем бруски 6 см. К ним будут крепиться стропила. После операции срежете лишнее.
Приступим к основному, вырезаем стропила в количестве четырех по 3 метра (лишнее срежете потом). Главное правильно их соединить на пике конструкции.

Первым делом соедините сначала два бруса. Не нужное подпилите. После чего, создайте уклон, сбив гвоздями длину. Подпилите снова до результативного итога. Проделайте аналоги для двух оставшихся бруса и для прочности прикрепите металлические уголки из нержавеющей стали.

Обработайте полученную деревянную конструкцию с помощью антисептика и морилки. Можете покрыть лаком. Дождь не должен разрушить конструкцию.

Выложите по центру дополнительную деревянную стойку, И прибейте к ней брусок 90 см. Это требуется для того, что бы вода с крыши не затекала внутрь.

Наберитесь сил, попейте водички. Вам предстоит водрузить собранную на земле деревянную конструкцию наверх беседки. Верхушка должна опереться на брусок. Установите конструкцию строго по центру, проверьте отвесом градус вертикальности бруска. Если все готово и стоит нормально, закрепите концы стропил к пробкам, которые вбивали. Снимите подпорку и можете монтировать любой выбранный материал.
