Баня на винтовых сваях

Как сделать обвязку

Когда винтовые опоры будет установлены, их нужно скрепить балками. В результате будет получена жесткая конструкция, которая носит название ростверка (обвязки). Она выполняет роль перекрытия, находясь между баней и фундаментом.

Ростверк делают из брусьев, для их соединения используют скобы и металлические уголки. К опорам обвязку крепят на болты или саморезы. Под перегородки и лаги в брусе делают запилы. Благодаря обвязке(ростверку) вес постройки распределяется на фундамент равномерно. Поскольку на ростверк оказывают влияние многие факторы окружающей среды, его нужно защищать.

Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.

Выводы

Несмотря на кажущуюся сложность, рассчитать и соорудить фундамент для бани на винтовых сваях своими руками не так сложно, по сути, это один из самых легких в исполнении видов оснований. А купить или изготовить самому сваи под баню, чтобы затем их установить, сможет даже не специалист.

Как сделать слив в бане на винтовых сваях

Рассмотрим сегодня, как может функционировать слив в бане на винтовых сваях, когда сам банный сруб «подвешен» над поверхностью грунта.

Сделать слив в бане на винтовых сваях непросто, по сравнению с другими типами фундаментов, такими как МЗФЛ или УШП. Почему? Потому что при обычном варианте фундамента нижний венец сруба связан с основанием. Это позволяет использовать как сливную плоскость проливного пола для удаления сточных вод, так и нормальную канализационную систему с трапами и фановыми трубами, по которым вода отправляется в яму или септик.

В случае же, когда использован свайный вариант, остается пустое пространство между нижним венцом / ростверком и поверхностью грунта.

Особенности банного фундамента на винтовых сваях

Итак, у нас есть баня на винтовых сваях — как сделать слив сточных вод из моечного отделения и банного санузла?

При этом, как сделать слив в бане на сваях таким образом, чтобы канализационная конструкция не вредила дизайну всего банного комплекса?

Для начала рассмотрим особенности винтового фундамента, которые могут нам помочь или помешать в ходе выполнения работ. Для этого пройдем по шагам, от самого начала работ на участке до полной установки банного сруба на указанный тип основания.

А. Начинаем разметку участка под размещение банного комплекса. Баня может представлять собой как небольшой сруб 3 на 3 метра, так и реально большое строение, включающее в себя не только парилку и моечное отделение, но также комнату отдыха, веранду, жилые гостевые помещения, помещение топочной и дровяник.

Б. Пятно застройки для возведения бани выбирается исходя из всех указанных выше будущих помещений, которые бы мы хотели видеть в своем рекреационном здании.

В. Производится разметка точек установки винтовых свай. Для начала производится пробное бурение с целью установить состав грунта и возможные препятствия при использовании указанного типа основания. При этом препятствием могут оказаться не только скальные обломки или плотные слои грунта, но также плывуны или очень слабые почвы типа торфяных.

Г. Производится бурение и установка винтовых свай. Количество и диаметр свай подбираются исходя из общего веса конструкции банного комплекса. Как известно, фундамент должен с запасом держать вес всего сооружения.

Д. На установленные винтовые сваи монтируется стальной ростверк, который в дальнейшем может быть дополнен бетонным или деревянным ростверком.

Для изготовления бетонного ростверка по верху свай монтируется опалубка, а арматура связывается со стальной частью верхней обвязки свай. После заливки и набора прочности получаем стабильное и прочное основание под нижний венец банного сруба.

Е. Производится покраска надземной части винтового фундамента, а также горизонтальная гидроизоляция ростверка.

Варианты слива в бане на свайном фундаменте

В случае использования винтового фундамента, лучше всего не делать слив под баню, а вынести его за пределы пятна застройки.

Самым правильным вариантом будет использования канализационного трубопровода и отвод банных сточных вод в яму или септик рядом с баней, или в общедомовой септик.

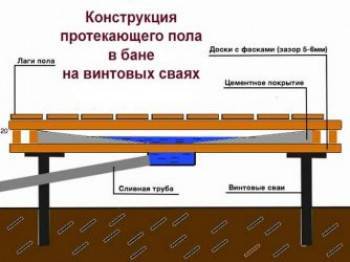

В этом случае можно использовать для сбора сточной воды как проливной пол со сливной плоскостью, так и бетонные полы с трапами. Далее по трубам вода может быть удалена за пределы банного цоколя.

Как видим, перед тем, как делать слив в бане, стоит подумать, как лучше реализовать проект банной канализации.

Как сделать слив под баней, когда в ней всего одно помещение, в котором совмещены и парная, и моечное отделение? Сделать это можно при помощи проливного пола в парной, когда под ним монтируется корыто из оцинкованного железа, которое и производит сбор воды. Далее вода отправляется через трап в корыте наружу, в выгребную яму или септик.

Как делать слив в бане на сваях, когда нужно совместить канализацию из моечного отделения и из санузла? Вам потребуется всего лишь связать эти два слива, причем слив из туалета должен быть оборудован после слива из моечного отделения. В таком варианте вода из моечного отделения будет не только толкать впереди себя отходы из санузла, но и будет чистить фановую трубу на всем протяжении.

Варианты дизайна цокольного пространства

Как вы понимаете, при использовании винтовых свай, как такового цоколя под баней нет, а есть так называемое цокольное пространство. Это расстояние от ростверка / чернового пола до поверхности грунта.

Как оформить это пространство, чтобы общий дизайн банного комплекса выглядел привлекательным?

Проще всего зашить цокольное пространство любым листовым цокольным декоративным материалом. Это могут быть все доступные варианты цокольного сайдинга, профилированный лист, металлосайдинг.

Какую баню можно строить таким способом

Винтовые сваи для бани являются лучшей основой строения. Они выдерживают практически любую нагрузку. Главное: правильно рассчитать количество и размер свай в соответствии с предполагаемым весом строения. На таком фундаменте можно построить сооружение из бревна. Активно сооружаются бани из бруса на винтовых сваях.

Если же заказчик хочет построить сооружение с кирпичными стенами на бетонном ростверке, то в таком случае следует создать жестко увязанное свайное поле. Также на винтовые сваи с легкостью можно установить готовые каркасные конструкции бань. Такой вид фундамента используется фирмами-производителями быстровозводимых сооружений (как известно, в числе других строительных объектов ими выпускаются и банные помещения).

Нужно учитывать, что нижнее основание бани, в частности, пол отличается от такового для обычных строений:

• Он часто увлажняется
• Имеет слив воды
• Для слива воды необходимо делать пол с небольшим уклоном

Оптимально использовать для пола каркасный «пирог», который мы рассматривали в статьях на нашем сайте.

Поскольку баня должна быть хорошо утеплена снизу, это вносит особенности и в строение фундамента на винтовых сваях. В данном случае желательно делать облицовку фундамента и его дополнительное утепление.

Чаще всего используется традиционная обшивка металлическим сайдингом, особенно если он выполнен как имитация дерева.

Облицовка цоколя под срубом бани

Утепление такой облицовки происходит следующим образом

1. На обвязку фундамента набивается обрешетка
2. Шаг обрешетки выбирается с учетом размеров плит утеплителя
3. Между брусьями обрешетки закладывается утеплитель (плиты минваты или пенополистирола)
4. На обрешетку монтируется сайдинг

Данная работа вполне по силам каждому мастеру, но можно довериться и профессионалам, возводящим баню или закладывающим свайно-винтовой фундамент.

Еще один способ утепления цоколя – установка щитов по обе стороны винтовых свай и засыпка образовавшейся полости керамзитом либо эковатой. Это также дает хорошие результаты по утеплению пола в бане.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

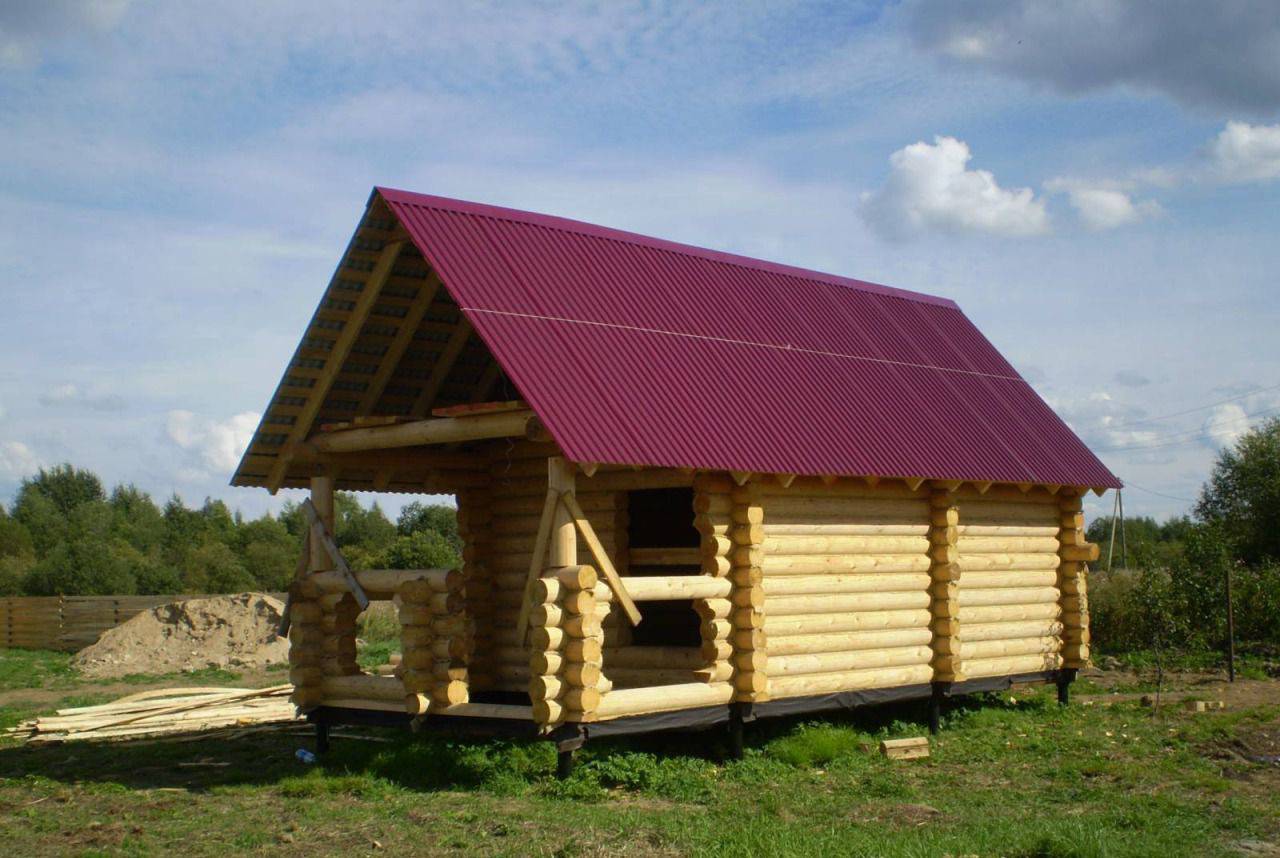

Как построить баню на винтовых сваях

Идеальное, на первый взгляд, решение сделать баню на сваях на самом деле таит в себе множество мелких проблем, решать которые лучше всего на этапе эскизного рисунка и чернового проектирования. Построить коробку проекта бани на сваях 6х6 м можно силами бригады за 12-15 дней. Из них 1-2 дня потребуется для погружения фундамента винтовых свай. На отделочные работы и подключение коммуникаций, печки и утепления помещения уйдет еще примерно столько же.

В объем работ по строительству бани на винтовых сваях входят следующие этапы:

• Планируем участок, наносим разметку и заворачиваем металлические опоры. Выполняем обвязку свай, укладываем гидроизоляцию;
• Нашиваем черновой пол, собираем корпус бани из бруса или бревна, вырезаем окна и дверные проемы;
• Укладка и утепление потолочного перекрытия, монтаж коммуникаций;
• Установка крыши с кровельным покрытием;
• Отделка стен бани, нашивается сливной и чистовой пол. Вставляются временные деревянные рамы и дверные коробки с зазорами на усадку здания.

Для больших проектов, с максимальной длиной стены более 6 м, проще и дешевле заказать сборку бани из бруса на винтовых сваях в комплексе у специализированной фирмы, а внутреннюю отделку помещения, монтаж и доводку выполнить самостоятельно.

Если планируется баня на сваях своими руками, то вполне реально построить самостоятельно простенький сруб 3х4 м, например, для дачи или загородного участка. Даже проект можно не заказывать, а использовать типовое решение и рекомендации специалистов. В этом случае только на сборке малоразмерного винтового фундамента можно сэкономить до 20 тыс. рублей.

Здание из бруса с максимальной длиной стены до 6 м можно построить в паре с одним, а лучше двумя помощниками. Правда, уйдет на стройку коробки без учета винтовых свай не меньше полутора месяцев. Поднять в одиночку на стену бани профилированный брус, равно как и завернуть винтовые сваи, просто физически неподъемный труд.

К сведению! Вес стандартного шестиметрового брусового отрезка с ребром в 140 мм достигает 100 кг.

Достоинства и недостатки фундамента на винтовых сваях

Этот раздел откроем списком положительных факторов, которые играют в пользу применения такой технологии:

1. Отказ от ведения земляных работ, а в некоторых случаях и выравнивания участка под застройку бани. Как говорят строители начинать работы можно прямо «по местности».
2. Скорость возведения фундамента на 35-40% выше, чем при закладке аналогичного, по несущей способности, ленточного. При этом, не нужно ждать созревания бетона. Такой фундамент сразу готов к восприятию нагрузки, а подведения коммуникаций можно совместить с его обустройством. Сюда же стоит отнести возможность проведения работ в любое время года.
3. Затраты на обустройство, в некоторых случаях вдвое меньше, нежели при закладке наиболее распространенного типа фундаментов — ленточного.
4. Такое основание не подвержено воздействию сил пучения, особенно морозного. Отлично подходит для возведения бани на участках со сложными условиями, в том числе склонных к подтоплению в весенне-осенний период.

Теперь перейдем к недостаткам:

• Неравномерное распределение несущей способности и, самое главное, проектного запаса прочности;
• Возможно локальное «продавливание» почвы в точке контакта лопастей или витков сваи с грунтом;
• Коррозия металлического тела сваи, особенно на обводненных грунтах с кислой реакцией. Поражаемость электро-химической коррозией в местах концентрации, так называемых, «блуждающих токов»;
• Слабая устойчивость горизонтальным нагрузкам, которым подвержены винтовые сваи для бани, рекомендуемый диаметр которых по проекту находится в пределах 57-76мм. Остроту проблемы, в какой то мере, можно снизить за счет бетонирования шейки сваи или применения свай особой конструкции, оснащенных специальным элементом — «воротником».

Технология замены старого пола

Состоит из таких шагов:

1. Снимаются плинтуса. Делать это нужно аккуратно, чтобы не повредить доски. Пригодятся деревянные подкладки.
2. Постепенно выкручиваются саморезы из досок.
3. Проводится осмотр лаг, балок на наличие следов плесени, грибка. Зараженные, гнилые элементы извлекаются.
4. Демонтируются лаги. Места со сколами обрезаются, шлифуются.
5. Нижняя часть стен, что была под плинтусом, обрабатывается антисептиком. Лаги, пригодные к повторному использованию, также обеззараживаются.
6. Теперь можно приступать к укладке нового напольного покрытия.

Фото: интерьер русской бани

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

• Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
• Площадку для строительства очищают от мусора и производят разметку территории.
• Отмечают точки, где будут монтироваться сваи.
• На каждом участке проделывают углубление в 30-50 см.
• В ямку вставляют сваи, в которые продет рычаг для маневрирования.
• Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
• Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
• Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
• На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

• С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
• Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
• По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
• В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
• Из цемента М350 подготавливают раствор.
• Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
• Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.

Технология обустройства фундамента на винтовых сваях для бани

Монтаж винтового фундамента для бани с металлической обвязкой

Обустраивая фундамент, придерживаемся следующей инструкции:

1. Монтируем трубу в угловом углублении, прикрепляем магнитный уровень и вставляем лом в установочное отверстие. Лом берем в виде трубы квадратной формы. В итоге получится своеобразный рычаг, с помощью которого будем ввинчивать сваю.
2. Углубляем трубу в почву на 35-40 см и проверяем ее положение при помощи магнитного уровня. Все неровности исправляем сразу, поскольку в дальнейшем это будет сложнее сделать.
3. Вкручиваем оставшиеся три угловые сваи на такую же глубину.
4. Устанавливаем их на одинаковой проектной высоте. Ее можно отрегулировать, используя водяной уровень.
5. По такой аналогии монтируем промежуточные трубы.
6. Наращиваем рычаги до трехметровой отметки и прокручиваем до полной установки, согласно проекту. На этом этапе бур должен упереться в твердый слой. Если этого не происходит, то к верху трубы нужно приварить в одну линию еще одну сваю (без винтового отрезка).
7. Грунтуем сварочные швы и прокрашиваем двумя слоями эмали.
8. Продолжаем ввинчивать до конца.
9. Выравниваем положение свай водяным уровнем. Для подгона промежуточных труб можно использовать болгарку.
10. Делаем засыпку из песка и цемента в равных частях. Чтобы рассчитать необходимую массу материалов, умножаем количество свай на 35 (именно столько килограмм понадобится для каждой трубы).
11. Засыпаем смесь и приступаем к заливке бетона. Этот процесс необходим, чтобы полностью выгнать из свай воздух и уменьшить коррозию металла. Также бетонирование предотвратит попадание воды, которая при замерзании может выдавливать трубы.
12. Монтируем на торцевой части выступающей трубы оголовок, сделанный из трубы с меньшим внутренним диаметром, чем наружный диаметр сваи.
13. Изготавливаем монтажную площадку оголовка из пластины 25 см2 и шириной 1 см.
14. Устанавливаем изделия в одной плоскости и проверяем их ровность гидроуровнем.
15. Обвариваем элементы оголовков.
16. Грунтуем швы сварки и прокрашиваем их эмалью в два слоя или эпоксидным составом.
17. Делаем основание для будущих стен и перегородок бани — обвязку, обеспечивающую распределение нагрузок по сваям. Для этого используем швеллеры или двутавровые балки.
18. Металлическую конструкцию окрашиваем суриком.

Установка винтового фундамента бани с деревянной обвязкой

Отмечаем по периметру будущего здания месторасположение каждой сваи.
Делаем углубления для каждой трубы около 15-20 см.
Ввинчиваем угловые сваи строго вертикально на 40 см.
Проверяем гидро- или магнитным уровнем их положение.
Монтируем промежуточные трубы с помощью лома

Обратите внимание, что каждый элемент должен упираться в твердую почву и размещаться строго вертикально и параллельно другим трубам.
После установки обрезаем верхушки свай болгаркой так, чтобы они находились на одном уровне.
Засыпаем в каждую трубу по 30-35 кг песчано-цементной смеси и заливаем до верха бетоном.
Устанавливаем головки на сваях.
Древесину для обвязки тщательно пропитываем антисептическим составом и антипиреном.
Монтируем брусья согласно проекту по периметру сооружения и в местах перегородок. Для закрепления используем шурупы-глухари.
Обрабатываем швы эпоксидным раствором.

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

• Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
• Площадку для строительства очищают от мусора и производят разметку территории.
• Отмечают точки, где будут монтироваться сваи.
• На каждом участке проделывают углубление в 30-50 см.
• В ямку вставляют сваи, в которые продет рычаг для маневрирования.
• Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
• Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
• Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
• На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

• С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
• Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
• По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
• В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
• Из цемента М350 подготавливают раствор.
• Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
• Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.

Выбор свайного фундамента для бани

В приведенном выше проекте бани используется 11 винтовых свай, диаметром 105 мм и высотой 2,5 м. Каждая опора выдерживает нагрузку более 2 т, поэтому запас по устойчивости конструкции составляет более 2,2 крат. 11 винтовых свай.

План установки определяется по характеристике распределения нагрузки от веса стен бани. Помещения парной, моющего отделения и гостиной не имеют массивной мебели или тяжелых предметов, поэтому основная нагрузка приходится на стены постройки.

Сруб нетяжелый, не более 3,5 т, обладает высокой жесткостью, поэтому для фундамента будет достаточно завернуть по четыре винтовых опоры под двумя противоположными стенами – фронтальной и тыльной. Еще три сваи размещают по центральной линии внутренней перегородки.

В качестве винтовых опор используют обычные трубы из холоднокатаной стали с двухслойным эпоксидным покрытием. По завершению возведения бани цокольная часть зашивается горизонтальной рейкой с небольшим зазором для вентиляции фундамента.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

• диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
• свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
• шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

• сохранение целостности поверхностного слоя;
• быстрота строительства фундаментной основы;
• приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

• сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
• в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
• установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
• так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
• для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
• выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Этапы создания свайного фундамента

Перед тем как установить несколько свай под баню, нужно очистить территорию от растительности. Далее, согласно чертежу фундамента, делают разметку на земле и приступают к бурению скважины ручным буром диаметром до 300 мм. Для определения количества свай учитывают вес бани.

Далее делают опалубку – трубу из рубероида или металла, которая соответствует диаметру скважины и превышает ее глубину на 200 мм. Возвышающую над землей часть трубы из рубероида стягивают проволокой. После чего конструкцию опускают в скважину.

Для выполнения арматурного каркаса берут 3 арматуры диаметром 6 мм и скрепляют их друг с другом поперечинами каждые 500 мм. Они должны быть выше самих, заливаемых бетоном, свай для соединения ростверком. Затем всю конструкцию заливают бетоном слоями по 60 см, уплотняя его с помощью вибратора.

Сваи должны отстояться в течение 10 дней. Далее приступают к установке ростверка – верхней части фундамента. Для этого делают опалубку из дерева, армируют его и заливают бетоном. Не забудьте выставить поперек отрезки трубы для дальнейшей вентиляции подпольного пространства бани. Ростверк делают высотой не менее 30 см и шириной не более 40 см.

Также можно ростверк выполнить из сборных железобетонных балок, которые тщательно закрепляют на оголовке свай, приваривая их к вертикальным стержням свай, и после монтажа тщательно заполняют бетоном или цементным раствором все стыки и швы. Перед возведением несущих стен бани нивелиром или водяным уровнем необходимо проверить горизонтальность основания ростверка, выравнивая его при необходимости цементным раствором.

Для удешевления конструкции бани можно прямо на металлические опоры устанавливать деревянные брусья. А сруб надежно армировать гвоздями или проволокой. Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.

Как вывести стены и крышу

Свайный фундамент позволяет строить любые здания, даже довольно сложной конструкции. Эффектно будет смотреться баня в срубе из бревен, однако, намного быстрее и проще выгнать каркасные стены. Для этого потребуется обрезная доска с параметрами 150×50 мм или 150×100 мм в зависимости от толщины ростверка.

На начальном этапе нужно определиться с типом крыши и высотой стен строения. В случае с односкатной крышей, балки для нее с одной стороны делают несколько длиннее. А вот для двускатной крыши все элементы стропил будут одинаковой длины.

Угловые опоры выполняются из брусьев 150×150 мм или 150×200 мм. Их крепят между собой не только уголками, но и шиповым способом. Это значит, что в торце бревна делают выступ 50×50×50 мм и заводят в подходящее по размеру отверстие. Потом производят монтаж металлических уголков и устанавливают временные укосины, чтобы опоры оставались в вертикальном положении.

Далее к ростверку с помощью металлических уголков крепят обрезную доску с шагом в 60 см. Если расстояние между сваями составляет 1,2 м, то каждая вторая доска будет примыкать к опоре, что обеспечит дополнительную устойчивость. Между досками нужно установить подкосины.

Теперь все установленные балки можно соединить в единую конструкцию с помощью верхней обвязки.

Следующим этапом нужно будет соорудить надежное покрытие и произвести утепление полов в бане на сваях.

Для укладки будущего напольного покрытия понадобится прикрепить лаги. Их укладывают на ростверк и прикручивают к нему с помощью саморезов и металлических уголков. Причем располагать лаги можно не только поверх ростверка, но и между отдельными его бревнами.

На следующем этапе с нижней стороны лаг производится монтаж обрезной доски и выполняется утепление пола бани на винтовых сваях. Для этого, в получившиеся промежутки между лагами, на доску кладут слой гидроизоляции и любой вид утеплителя. Вся конструкция зашивается сверху той же доской, фанерой или плитами ОСП.

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.
